Назначение

Анализаторы спектра FSV30 (далее — анализаторы) предназначены для измерений и визуального наблюдения составляющих спектра периодически повторяющихся сигналов и стационарных шумов в диапазоне частот от 10 Гц до 30 ГГц.

Описание

Принцип действия анализаторов основан на методе последовательного анализа сигнала. Анализаторы представляют собой автоматически или вручную перестраиваемые супергетеродинные приемники с индикацией выходных сигналов.

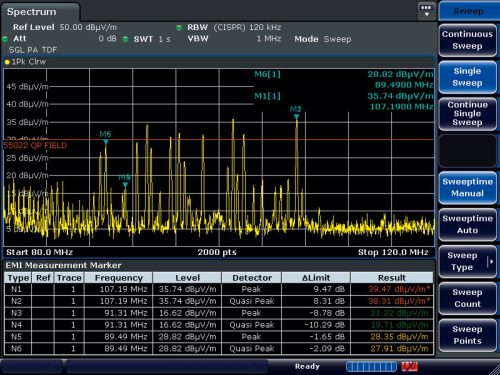

Анализаторы обеспечивают измерение параметров спектра непрерывных колебаний сложной формы; измерение параметров модулированных колебаний; измерение параметров паразитных и побочных колебаний; измерение полосы излучения и внеполосных излучений; исследование спектров повторяющихся радиоимпульсов; измерение интермодуляционных искажений третьего порядка четырехполюсников; управление всеми режимами и параметрами анализаторов как вручную, так и дистанционно от внешнего компьютера, автоматическое тестирование и самодиагностирование.

Функциональные возможности анализаторов определяются составом опций, входящих в комплект. Состав опций и их функциональные возможности приведены в таблице 1.

Таблица 1

Общий вид анализатора приведен на рисунке 1.

Схема пломбирования от несанкционированного доступа приведена на рисунке 2.

Позиции 1 и 2 на схеме — места для нанесения пломб.

1

Программное обеспечение (ПО) «Instrument firmware», предназначено для управления режимами работы анализатора.

Программное обеспечение анализаторов встроено в защищённую от записи память микроконтроллера, что исключает возможность его несанкционированных настройки и вмешательства, приводящих к искажению результатов измерений.

Метрологически значимая часть ПО и измеренные данные не требуют специальных средств защиты.

Метрологические характеристики анализаторов нормированы с учетом влияния программного обеспечения.

Метрологически значимые данные (признаки) приведены в таблице 2. Таблица 2

Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений в соответствии с Р 50.2.077-2014 — высокий.

Конструкция СИ исключает возможность несанкционированного влияния на ПО СИ и измерительную информацию.

Технические характеристики

—    диапазон рабочих частот………………………………………………………от 10 Гц до 30 ГГц.

—    номинальное значение полос пропускания:

1)    на уровне минус 3 дБ……………………………………..от 1 Гц до 28 МГц с шагом 1/2/3/5;

2)    на уровне минус 3 дБ для диапазона частот менее 7 ГГц с опцией В70……………. 40 МГц;

3)    на уровне минус 6 дБ………………………………………….. 200 Гц, 9 кГц, 120 кГц, 1 МГц.

—    пределы допускаемой относительной погрешности

_7

воспроизведения частоты опорного генератора………………………………………….± 110 .

—    пределы допускаемой погрешности измерения частоты (f) ………………± (1 10_6 f +0,001) Гц.

—    значение среднего уровня фазовых шумов

при несущей 500 МГц и отстройке 10 кГц, не более…………………………минус 106 дБн/Гц.

—    паразитная частотная модуляция на частоте 500 МГц, не более……………………………3 Гц.

—    максимальный уровень входного сигнала…………………………………………………30 дБм.

—    средний уровень собственных шумов на входе 50 Ом в полосе пропускания 1 кГц, не более:

1) стандартное исполнение:

на частотах 13,6 ГГц < f < 15 ГГц………………………………………………..минус 143 дБм;

на частотах 15 ГГц <f < 30 ГГц…………………………………………………..минус 141 дБм.

3) опция В24 (предусилитель включен):

на частотах 100 кГц < f < 1 МГц………………………………………………….. минус 145 дБм;

на частотах 1 МГц < f < 20 МГц………………………………………………….минус 155 дБм;

на частотах 20 МГц < f < 1 ГГц………………………………………………….. минус 160 дБм;

на частотах 1 ГГц < f < 3,6 ГГц………………………………………………….минус 157 дБм;

на частотах 3,6 ГГц < f < 6 ГГц………………………………………………….. минус 153 дБм;

на частотах 6 ГГц < f < 7,4 ГГц…………………………………………………..минус 150 дБм;

на частотах 7,4 ГГц < f < 15 ГГц…………………………………………………. минус 164 дБм;

на частотах 15 ГГц < f < 30 ГГц……………………………………………………минус 159 дБм.

—    относительный уровень помех, обусловленных гармоническими искажениями второго порядка при уровне входного сигнала на смесителе минус 10 дБм:

1)    на частотах 20 Гц < f < 3,5 ГГц, не более…………………………………………минус 55 дБн;

2)    на частотах 3,5 ГГц < f < 30 ГГц, не более………………………………………минус 100 дБн.

—    относительный уровень помех, обусловленных интермодуляционными искажениями третьего порядка по входу смесителя при воздействии на вход двух синусоидальных сигналов равных амплитуд с уровнем минус 15 дБм, не более:

1)    на частотах 300 МГц < f < 3,6 ГГц, не более………………………………………минус 60 дБн;

2)    на частотах 3,6 ГГц < f < 30 ГГц, не более………………………………………..минус 54 дБн.

—    уровень негармонических искажений и комбинационных помех, не более………минус 70 дБн.

—    уровень остаточных паразитных сигналов

при частотах свыше 1 МГц, не более………………………………………………… минус 103 дБм.

—    пределы допускаемой абсолютной погрешности измерения уровня:

1)    на частотах 9 кГц < f < 10 МГц…………………………………………………………..± 0,39 дБ;

2)    на частотах 10 МГц < f < 3,6 ГГц………………………………………………………..± 0,28 дБ;

3)    на частотах 3,6 ГГц < f < 7 ГГц…………………………………………………………..± 0,39 дБ;

4)    на частотах 7 ГГц < f < 13,6 ГГц…………………………………………………………..± 1,0 дБ;

5)    на частотах 13,6 ГГц < f < 30 ГГц………………………………………………………..± 1,32 дБ.

—    пределы допускаемой абсолютной погрешности измерения опорного уровня

минус 10 дБм на частоте 64 МГц…………………………………………………………….± 0,2 дБ.

—    неравномерность амплитудно-частотной характеристики, не более:

1)    на частотах 9 кГц < f < 10 МГц……………………………………………………………….0,5 дБ;

2)    на частотах 10 МГц < f < 3,6 ГГц……………………………………………………………..0,3 дБ;

3)    на частотах 3,6 ГГц < f < 7 ГГц………………………………………………………………0,5 дБ;

4)    на частотах 7 ГГц < f < 13,6 ГГц……………………………………………………………. 1,5 дБ;

5)    на частотах 13,6 ГГц < f < 30 ГГц…………………………………………………………….2,0 дБ.

—    нелинейность отображения уровня в диапазоне от 0 до 70 дБ, не более……………………0,1 дБ.

—    диапазон переключений входного аттенюатора:

1)    с шагом 5 дБ……………………………………………………………………………от 0 до 75 дБ;

2)    с шагом 1 дБ (опция В25)……………………………………………………………..от 0 до 75 дБ.

—    диапазон переключений электронного аттенюатора с шагом 1,0 дБ:

1)    на частотах f < 7 ГГц (опция В25)…………………………………………………..от 0 до 25 дБ;

2)    на частотах f > 7 ГГц (опция В25)……………………………………………………..от 0 до 9 дБ.

—    пределы допускаемой абсолютной погрешности

из-за переключений полос пропускания…………………………………………………….± 0,1 дБ.

—    КСВН входа, не более:

1)    на частотах 10 МГц < f < 3,6 ГГц………………………………………………………………… 1,5;

2)    на частотах 3,6 ГГц < f < 20 ГГц………………………………………………………………….2,0;

3)    на частотах 20 ГГц < f < 30 ГГц………………………………………………………………….2,2.

—    пределы допускаемой абсолютной погрешности

из-за переключений входного аттенюатора…………………………………………………± 0,2 дБ.

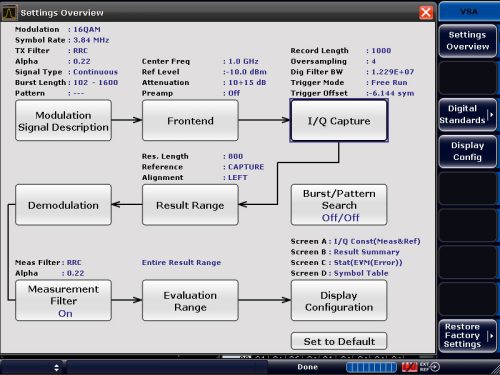

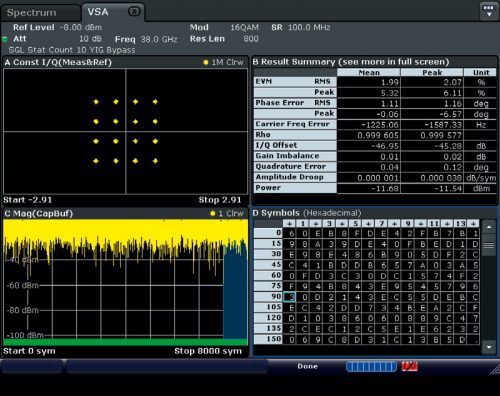

—    полоса анализа I/Q для частот до 7 ГГц:

1)    стандарт……………………………………………………………………………………28 МГц;

2)    с опцией В70 ……………………………………………………………………………… 40 МГц.

—    неравномерность амплитудно-частотной характеристики

полосы анализа I/Q, не более………………………………………………………………….0,3 дБ.

—    отклонения от нелинейности фазово-частотной характеристики полосы анализа I/Q……..± 1 0.

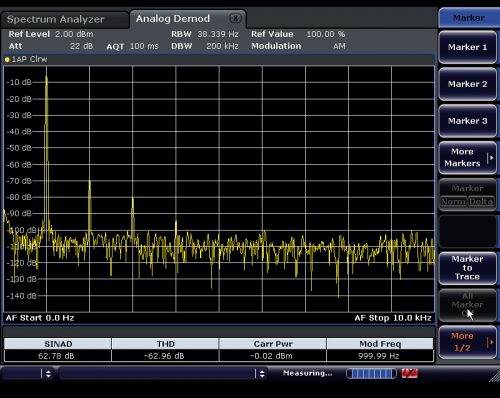

—    диапазон измерений частот модулированных радиосигналов…………………..от 0 до 14 МГц.

—    диапазон измерений коэффициента АМ…………………………………………….от 0 до 100 %.

—    паразитная АМ, не более………………………………………………………………………0,1 %.

—    вносимый коэффициент нелинейных искажений

для диапазона частот от 10 Гц до 100 кГц, не более………………………………………… 0,3 %.

—    пределы допускаемой относительной погрешности измерения коэффициента АМ………± 3 %.

—    диапазон измерений девиации частоты…………………………………………………до 14 МГц.

—    паразитная девиация частоты, не более…………………………………………………….. 130 Гц.

—    вносимый коэффициент нелинейных искажений

для диапазона частот от 10 Гц до 100 кГц и девиации частоты до 400 кГц, не более…….0,3 %.

—    пределы допускаемой относительной погрешности измерения девиации частоты……….± 3 %.

—    диапазон частот встроенного следящего генератора (опция В9)………….. от 1105 до 7109 Гц.

—    потребляемая мощность, не более…………………………………………………………. 180 В-А.

—    масса, не более……………………………………………………………………………….. 10,7 кг.

—    габаритные размеры (ширина х глубина х высота), не более…………………(197*412×417) мм.

Знак утверждения типа

Знак утверждения типа наносится на лицевую панель анализатора методом шелкогра-фии и типографским методом на титульные листы эксплуатационной документации.

Комплектность

Комплект поставки генераторов приведен в таблице 3.

Таблица 3

Поверка

осуществляется по документу «Анализатор спектра FSV30. Методика поверки ИЛГШ.411168.001МП», утвержденному ФБУ «Нижегородский ЦСМ» 22 сентября 2014 г. Основные средства поверки:

—    генератор сигналов низкочастотный прецизионный Г3-122; диапазон частот от 10-9 до 2 МГц; пределы допускаемой погрешности установки частоты ± 5 10 .

—    генератор сигналов Agilent E8257D; диапазон частот от 250 кГц до 40 ГГц; пределы допускае-

-7

мой погрешности установки частоты ± 2 10 .

—    преобразователь измерительный NRP-Z55; диапазон частот от 0 до 40 ГГц; диапазон измерений от 0,001 до 100 мВт; пределы допускаемой погрешности ± 10 %;

—    частотомер электронно-счетный Ч3-66; диапазон измерений от 10 Гц до 37,5 ГГц; пределы допускаемой погрешности измерений ± 5 10 ; уровни входных сигналов от 0,02 до 10 мВт;

—    микровольтметр В3-59; диапазон частот от 10 до 100 МГц; диапазон измерения напряжения от 0,01 до 100 В; пределы допускаемой погрешности измерения ± (0,4.1,5) %.
