Эксплуатация мембранных насосов НДМ
Монтаж дозировочных мембранных насосов
- К монтажу и эксплуатации агрегатов допускаются только квалифицированные механики и слесари, прошедшие инструктаж по технике безопасности, знающие конструкцию агрегатов, обладающие определённым опытом по эксплуатации, обслуживанию и ремонту агрегатов, сдавшие экзамен на право монтажа и обслуживания насосного оборудования и ознакомленные с руководством по эксплуатации мембранных насосов НДМ Ареопаг.
- Электрооборудование агрегатов монтируется в соответствии с ГОСТ 12.2.007.0 и действующими СНИП (Строительными нормами и правилами), ПУЭ (Правилами устройства электроустановок) и эксплуатируется в соответствии с Правилами технической эксплуатации электроустановок потребителей.
-
Место установки агрегатов должно удовлетворять следующим требованиям:
— обеспечивать свободный доступ к агрегату при эксплуатации, а также возможность сборки-разборки агрегатов;
— масса фундамента должна не менее чем в четыре раза превышать массу агрегатов;
— агрегаты должны устанавливаться только в горизонтальном положении.
- Агрегаты, предназначенные для эксплуатации во взрывоопасных и пожароопасных зонах, комплектуются взрывозащищёнными приводящими и вспомогательными электродвигателями и другим взрывозащищённым электрооборудованием с требуемым по условиям эксплуатации уровнем взрывозащиты.
- Маркировка взрывозащиты электродвигателя и насоса указываются в Паспорте на агрегат.
- Электродвигатель и мембранная насосная головка, имеющая болт заземления, заземляются.
- Обогрев замерзших или закристаллизовавшихся продуктов в камере проточной части мембранной насосной головки и в трубопроводах производится согласно Проекту.
Рекомендации по эксплуатации дозировочных мембранных насосов
- Рекомендуется, при необходимости, предусмотреть промывку камеры проточной части нейтральной жидкостью для выполнения регламентных и ремонтных работ; создание байпасной линии для перепуска 100% дозируемой жидкости из нагнетательной линии в линию всасывания при установке на ней предохранительного клапана.
- В процессе работы агрегата имеет место пульсация объёма дозируемой жидкости и давления на выходе агрегата. Пульсация может привести к вибрации, нарушениям герметичности и к разрушению трубопроводов. Для выравнивания потока жидкости рекомендуется ставить воздушные (газовые) колпаки (пневмогидроаккумуляторы, компенсаторы пульсаций), располагая их как можно ближе к клапанам агрегата.
- Необходимо следить, чтобы газовая камера колпака всегда была наполнена нейтральным газом или воздухом заданного Проектом давления. При дозировании жидкостей, пары которых с воздухом могут образовать взрывоопасные смеси, заполнение колпаков должно производиться только нейтральным газом согласно Проекту. В ответственных случаях выполнить проверочный расчёт дозирующей системы, обеспечивающей работу дозировочного насоса вне резонансных режимов для всего диапазона регулирования подачи насоса.
- Для предотвращения аварий от превышения давления нагнетания рекомендуется предусмотреть установку электроконтактного манометра, выключающего двигатель агрегата при превышении давления нагнетания выше предельного, а, при необходимости, — клапана предохранительного, мембранного предохранительного устройства, установленных до запорной аппаратуры.
- При дозировании агрегатом агрессивных, полимеризующихся и кристаллизующихся жидкостей обеспечить подключение манометра только через разделитель сред (разделительную мембрану) или другим способом, обеспечивающим отсутствие контакта внутренних полостей манометра с дозируемой жидкостью.
Указания по эксплуатации дозировочных мембранных насосов
- Все трубопроводы необходимо оснастить компенсирующими устройствами для предотвращения деформации и разрывов, вследствие термических напряжений при колебаниях температуры продукта.
- Компенсаторы не должны иметь U-образные изгибы в вертикальной плоскости при перекачивании жидкостей, склонных к отстою.
- Монтаж всех трубопроводов следует производить так, чтобы их вес и усилия от деформации не передавались на мембранную насосную головку.
- Характерные неисправности и методы их устранения.
- Запрещается устранять неполадки и производить ремонт агрегата на ходу.
- При определённых режимах эксплуатации, а также в зависимости от рабочей температуры дозируемой жидкости поверхность агрегатов может сильно нагреваться (> 80°С, опасность получения ожогов). В этих случаях необходимо предусмотреть соответствующие меры безопасности (например, защиту от прикосновения).
Герметичность уплотнений дозировочных мембранных насосов
- Во время работы агрегата необходимо следить за герметичностью уплотнений, не допуская течи дозируемой жидкости наружу.
- Допускаются незначительные протечки приводной жидкости через прокладки уплотнительного устройства.
- Во избежание ненормированных протечек и коррозионного разрушения детали проточной части агрегата должны периодически заменяться новыми. Периодичность замены рассчитывается Потребителем, исходя из стойкости материалов проточной части в дозируемых средах. Глубина проникновения коррозии деталей проточной части не должна нарушать работоспособность агрегата.
Демонтаж дозировочных мембранных насосов
- Перед демонтажом мембранной насосной головки необходимо освободить камеру проточной части от дозируемой жидкости, принимая все меры предосторожности.
- Если дозируемая жидкость является кислотой или щёлочью, токсична, огнеопасна или взрывоопасна, камера проточной части перед разборкой должна быть промыта согласно Проекту, например, путём переключения на линию «подвода – отвода» промывочной жидкости. Все операции по демонтажу и разборке мембранной насосной головки должны выполняться с использованием соответствующих виду дозируемой жидкости индивидуальных средств защиты, а в непосредственной близости от места проведения работ должен находиться сосуд с соответствующим нейтрализующим раствором.
Возможные неисправности мембранных дозировочных насосов и методы их устранения.
Техническое обслуживание мембранных дозировочных насосов, виды ремонтов и сроки их проведения.
Электрическая схема подключения мембранных дозировочных насосов.
Расчет длины хода плунжера.
Масла для применения в мембранных насосных головках.
Рекомендации по применению агрегата с устройством фонаря.
Рекомендации по применению агрегата с рубашкой обогрева или охлаждения.
Как выбрать исполнение рабочих клапанов. Рекомендации.
Виды присоединений дозировочного насоса к трубопроводу.
Главная ⇒ Производители насосов ⇒ Насосы Ареопаг
Насосы Ареопаг
Завод дозировочной техники «Ареопаг» — производитель плунжерных дозирующих насосов для различных отраслей промышленности.
Является российским производителем насосов с 1992 года.
Производит насосы:
— плунжерные серий НД (с регулировкой подачи при остановленном насосе),
— плунжерные насосы серии НДР ( с регулировкой «на ходу»),
Каталог насосов Ареопаг
К основным сериям выпускаемого оборудования можно отнести :
— герметичные насосы плунжерные серии М8,
— герметичные мембранные насосы серии НДГ,
— герметичные мембранные насосы низкого давления с пластиковой проточной частью серии НДМ-1 (из ПВХ, тефлона, фторопласта),
— бесклапанные насосы серии М10.
— аппараты микродозирования,
— трехплунжерные и блочные насосные установки.
Все насосы могут быть укомплектованы предохранительными клапанами, пневмогидроаккумуляторами, автоматикой и системой защиты. Это действительно качественные и надежные российские насосы
Насосы дозировочные НД (регулировка подачи при остановленном насосе)
НАСОС ДОЗИРОВОЧНЫЙ
Насосы и агрегаты типа НД — одноплунжерные с регулированием подачи вручную при остановленном насосе. Предназначены для объёмного напорного дозирования нейтральных и агрессивных жидкостей, эмульсий и суспензий кинематической вязкостью от 35 до 800 сСт, максимальной плотностью до 2000 кг/м3, с температурой от — 15°С до +150°С (возможно до +200С под заказ). Концентрация твёрдой неабразивной фазы перекачиваемой жидкости составляет до 10% по массе с величиной зерна не более 1% от диаметра условного прохода присоединительных патрубков.
Регулировка подачи насоса производится изменением длины штока поршня.
Насос может комплектоваться с рубашкой обогрева (охлаждения).
Возможно исполнение гидроцилиндра М8 — герметичное со сбором и возвратом протечек дозируемой жидкости.
Материал деталей проточной части:
К — хромоникелевая сталь 12Х18Н9Т,
Под заказ возможно изготовление из сталей:
Д – из хромистых сталей типа 20Х13 ГОСТ5632;
Е – из хромоникелемолибденовых сталей типа 10Х17Н13М2Т ГОСТ5632;
И – из хромоникелемолибденовых сталей типа 06ХН28МДТ ГОСТ 5632;
Н – из никелевых сплавов типа Н70МФВ ГОСТ5632;
Т – из титановых сплавов типа ВТ1-0 ГОСТ19807;
Условное обозначение агрегата: НД1,0–10/100К–14А или В , где:
Н — насос,
Д — дозировочный,
1,0 — категория точности дозирования (возможно 0,5; 1; 2,5),
10 — подача насоса в л/час,
100 — давление в атмосферах,
К — материал проточной части (нержавеющая сталь 12Х18Н10Т),
1 (2) — 1 — без обогрева, 2 — с обогревом проточной части,
4 (3)- 4 — с подводом затворной жидкости, 3 — без подвода,
А — с электрическим двигателем в общепромышленном исполнении,
В — с электрическим двигателем во взрывозащищенном исполнении.
Посмотреть другие дозировочные насосы
Для управления насосами по сигналу 4-20 mA, можно использовать 2 варианта:
1) Частотный преобразователь. С его помощью можно изменять подачу от 40% до 100% с приемлемой точностью 1-3%. При снижении подачи частотником ниже 40%, точность дозирования начинает сильно падать и может оставлять 10-20% на подачах в диапазоне 5-20%.
Также, при снижении оборотов электродвигателя ниже 600 об/мин, встроенный вентилятор насоса не будет эффективно охлаждать мотор. В этом случае, потребуется установка дополнительного внешнего вентилятора (можно приобрести у нас).
Тем не менее, это достаточно распространенный вид управления подачей, т.к. это самый дешевый вариант и не всегда требуется снижать подачу ниже 20% от номинала.
2) Специальный блок управления дозированием, который позволяет изменять подачу от 5% до 100%, с точность дозирования 1-3%.
Развернуть
| Модель | Подача, л/час |
Напор, атм |
Мощность, кВт |
Вход | Выход | Цена, с НДС,₽ |
Наличие |
| НД 0,4/63 К13А | 0,4 | 63 | 0.25 | 0 | |||
| НД-0,4/100 К14А (Ар) | 0,4 | 100 | 0,25 | 5 | 5 | 0 | |
| НД 0,63/63 К13к станку | 0,63 | 63 | 0 | ||||
| НД-0,63/100 К14А (Ар) | 0,63 | 100 | 0,25 | 5 | 5 | 0 | |
| НД 1,0/63 К13А | 1 | 63 | 0.25 | 0 | |||
| НД-1/100 К14А (Ар) | 1 | 100 | 0,25 | 5 | 5 | 0 | |
| НД 1,6/63 К14А | 1,6 | 63 | 0.25 | 0 | |||
| НД-1,6/100 К14А (Ар) | 1,6 | 100 | 0,25 | 5 | 5 | 0 | |
| НД-1,6/400 К14А (Ар) | 1,6 | 400 | 0,25 | 5 | 5 | 0 | |
| НД-2/100 К14А (Ар) | 2 | 100 | 0,25 | 5 | 5 | 0 | |
| НД-2,5/100 К14А (Ар) | 2,5 | 100 | 0,25 | 5 | 5 | 0 | |
| НД-2,5/400 К14А (Ар) | 2,5 | 400 | 0,25 | 5 | 5 | 0 | |
| НД-4/100 К14А (Ар) | 4 | 100 | 0,25 | 5 | 5 | 0 | |
| НД-4/250 К14А (Ар) | 4 | 250 | 0,25 | 5 | 5 | 0 | |
| НД1,0-4/400 К14А (Ар) | 4 | 400 | 0,37 | 5 | 5 | 0 | |
| НД-6,3/100 К14А (Ар) | 6,3 | 100 | 0,25 | 5 | 5 | 0 | |
| НД-6,3/160 К14А (Ар) | 6,3 | 160 | 0,25 | 5 | 5 | 0 | |
| НД1,0-6,3/250 К14А (Ар) | 6,3 | 250 | 0,37 | 5 | 5 | 0 | |
| НД 2,5-10/100 К14 б/д | 10 | 100 | 70 900 | На складе | |||
| НД 2,5-10/100 К14А | 10 | 100 | 0.25 | 76 900 | 0 | ||
| НД1,0-10/100 К14А (Ар) | 10 | 100 | 0,25 | 14 | 14 | 0 | |
| НД1,0-10/160 К14А (Ар) | 10 | 160 | 0,37 | 14 | 14 | 0 | |
| НД2,5-10/400 К14А (Ар) | 10 | 400 | 0,55 | 14 | 14 | 0 | |
| НД2,5-12/400 К14А (Ар) | 12 | 400 | 0,55 | 14 | 14 | 0 | |
| НД 2,5-16/63 К14А | 16 | 63 | 0.25 | 76 900 | 0 | ||
| НД 2,5-16/63 К14 б/д | 16 | 63 | 70 900 | 0 | |||
| НД 1,0-16/63 К14А | 16 | 63 | 0.25 | 0 | |||
| НД1,0-16/63 К14А (Ар) | 16 | 63 | 0,25 | 14 | 14 | 76 900 | 0 |
| НД1,0-16/100 К14А (Ар) | 16 | 100 | 0,37 | 14 | 14 | 0 | |
| НД2,5-16/250 К14А (Ар) | 16 | 250 | 0,55 | 14 | 14 | 0 | |
| НД2,5-16/400 К14А (Ар) | 16 | 400 | 1,1 | 14 | 14 | 0 | |
| НД2,5-20/250 К14А (Ар) | 20 | 250 | 0,55 | 14 | 14 | 0 | |
| НД2,5-20/400 К14А (Ар) | 20 | 400 | 1,1 | 14 | 14 | 0 | |
| НД 2,5-25/40 К14 б/д | 25 | 40 | 70 900 | На складе | |||
| НД1,0-25/40 К14А (Ар) | 25 | 40 | 0,25 | 14 | 14 | 76 900 | 0 |
| НД2,5-25/160-К14А-Н | 25 | 160 | 0.55 | 114 500 | На складе | ||
| НД1,0-25/63 К14А (Ар) | 25 | 63 | 0,37 | 14 | 14 | 0 | |
| НД2,5-25/250 К14А (Ар) | 25 | 250 | 1,1 | 14 | 14 | 0 | |
| НД2,5-25/400 К14А (Ар) | 25 | 400 | 1,5 | 14 | 14 | 0 | |
| НД 25/1100 К24А | 25 | 1100 | 3 | 0 | |||
| НД2,5-30/160 К14А (Ар) | 30 | 160 | 0,55 | 14 | 14 | 0 | |
| НД2,5-30/250 К14А (Ар) | 30 | 250 | 1,1 | 14 | 14 | 0 | |
| НД2,5-30/400 К14А (Ар) | 30 | 400 | 1,5 | 14 | 14 | 0 | |
| НД 2,5-40/25 К14 б/д | 40 | 25 | 70 900 | 0 | |||
| НД 2,5-40/25 К14А | 40 | 25 | 0,25 | 76 900 | 0 | ||
| НД1,0-40/25 К14А (Ар) | 40 | 25 | 0,25 | 14 | 14 | 0 | |
| НД1,0-40/40 К14А (Ар) | 40 | 40 | 0,37 | 14 | 14 | 0 | |
| НД2,5-40/100 К14А (Ар) | 40 | 100 | 0,55 | 14 | 14 | 0 | |
| НД2,5-40/160 К14А (Ар) | 40 | 160 | 1,1 | 14 | 14 | 0 | |
| НД2,5-40/250 К14А (Ар) | 40 | 250 | 1,5 | 14 | 14 | 0 | |
| НД2,5-40/400 К14А (Ар) | 40 | 400 | 2,2 | 14 | 14 | 0 | |
| НД2,5-50/100 К14А (Ар) | 50 | 100 | 0,55 | 14 | 14 | 0 | |
| НД2,5-50/160 К14А (Ар) | 50 | 160 | 1,1 | 14 | 14 | 0 | |
| НД2,5-50/250 К14А (Ар) | 50 | 250 | 1,5 | 14 | 14 | 0 | |
| НД2,5-50/400 К14А (Ар) | 50 | 400 | 2,2 | 14 | 14 | 0 | |
| НД1,0-63/16 К14А (Ар) | 63 | 16 | 0,25 | 14 | 14 | 0 | |
| НД1,0-63/25 К14А (Ар) | 63 | 25 | 0,37 | 14 | 14 | 0 | |
| НД2,5-63/63 К14А (Ар) | 63 | 63 | 0,55 | 14 | 14 | 0 | |
| НД 2,5-63/16 К14 б/д | 63 | 16 | 70 900 | На складе | |||
| НД 2,5-63/16 К14А | 63 | 16 | 0,25 | 76 900 | 0 | ||
| НД2,5-63/100 К14А (Ар) | 63 | 100 | 1,1 | 14 | 14 | 0 | |
| НД2,5-63/160 К14А (Ар) | 63 | 160 | 1,5 | 14 | 14 | 0 | |
| НД2,5-63/250 К14А (Ар) | 63 | 250 | 2,2 | 14 | 14 | 0 | |
| НД2,5-63/400 К14А (Ар) | 63 | 400 | 3 | 14 | 14 | 0 | |
| НД2,5-75/63 К14А (Ар) | 75 | 63 | 0,55 | 14 | 14 | 0 | |
| НД2,5-75/100 К14А (Ар) | 75 | 100 | 1,1 | 14 | 14 | 0 | |
| НД2,5-75/160 К14А (Ар) | 75 | 160 | 1,5 | 14 | 14 | 0 | |
| НД2,5-75/250 К14А (Ар) | 75 | 250 | 2,2 | 14 | 14 | 0 | |
| НД2,5-75/400 К14А (Ар) | 75 | 400 | 3 | 14 | 14 | 0 | |
| НД 1,0-100/10 К14 б/д | 100 | 10 | 70 900 | На складе | |||
| НД 2,5-100/10 К14 б/д | 100 | 10 | 70 900 | 0 | |||
| НД 2,5-100/10 К14А | 100 | 10 | 0,25 | 76 900 | 0 | ||
| НД1,0-100/10 К14А (Ар) | 100 | 10 | 0,25 | 14 | 14 | 0 | |
| НД1,0-100/16 К14А (Ар) | 100 | 16 | 0,37 | 14 | 14 | 0 | |
| НД2,5-100/40 К14А (Ар) | 100 | 40 | 0,55 | 14 | 14 | 0 | |
| НД2,5-100/63 К14А (Ар) | 100 | 63 | 1,1 | 14 | 14 | 0 | |
| НД2,5-100/400 К14А (Ар) | 100 | 400 | 4 | 14 | 14 | 0 | |
| НД2,5-100/100 К14А (Ар) | 100 | 100 | 1,5 | 14 | 14 | 0 | |
| НД2,5-100/160 К14А (Ар) | 100 | 160 | 2,2 | 14 | 14 | 0 | |
| НД2,5-100/250 К14А (Ар) | 100 | 250 | 3 | 14 | 14 | 0 | |
| НД2,5-120/40 К14А (Ар) | 120 | 40 | 0,55 | 14 | 14 | 0 | |
| НД2,5-120/63 К14А (Ар) | 120 | 63 | 1,1 | 14 | 14 | 0 | |
| НД2,5-120/100 К14А (Ар) | 120 | 100 | 1,5 | 14 | 14 | 0 | |
| НД2,5-120/160 К14А (Ар) | 120 | 160 | 2,2 | 14 | 14 | 0 | |
| НД2,5-120/250 К14А (Ар) | 120 | 250 | 3 | 14 | 14 | 0 | |
| НД2,5-120/400 К14А (Ар) | 120 | 400 | 4 | 14 | 14 | 0 | |
| НД1,0-160/6 К14А (Ар) | 160 | 6 | 0,25 | 14 | 14 | 0 | |
| НД1,0-160/10 К14А (Ар) | 160 | 10 | 0,37 | 14 | 14 | 0 | |
| НД2,5-160/25 К14А (Ар) | 160 | 25 | 0,55 | 18,5 | 18,5 | 0 | |
| НД2,5-160/40 К14А (Ар) | 160 | 40 | 1,1 | 18,5 | 18,5 | 0 | |
| НД2,5-160/63 К14А (Ар) | 160 | 63 | 1,5 | 18,5 | 18,5 | 0 | |
| НД2,5-160/100 К14А (Ар) | 160 | 100 | 2,2 | 18,5 | 18,5 | 0 | |
| НД2,5-160/160 К14А (Ар) | 160 | 160 | 3 | 18,5 | 18,5 | 0 | |
| НД2,5-160/250 К14А (Ар) | 160 | 250 | 4 | 18,5 | 18,5 | 0 | |
| НД2,5-200/25 К14А (Ар) | 200 | 25 | 0,55 | 18,5 | 18,5 | 0 | |
| НД2,5-200/40 К14А (Ар) | 200 | 40 | 1,1 | 18,5 | 18,5 | 0 | |
| НД2,5-200/63 К14А (Ар) | 200 | 63 | 1,5 | 18,5 | 18,5 | 0 | |
| НД2,5-200/100 К14А (Ар) | 200 | 100 | 2,2 | 18,5 | 18,5 | 0 | |
| НД2,5-200/160 К14А (Ар) | 200 | 160 | 3 | 18,5 | 18,5 | 0 | |
| НД2,5-200/250 К14А (Ар) | 200 | 250 | 4 | 18,5 | 18,5 | 0 | |
| НД1,0-250/4 К14А (Ар) | 250 | 4 | 0,25 | 14 | 14 | 0 | |
| НД1,0-250/6 К14А (Ар) | 250 | 6 | 0,37 | 18,5 | 18,5 | 0 | |
| НД 2,5-250/10 К14 б/д | 250 | 10 | 112 600 | 0 | |||
| НД 2,5-250/10 К14А | 250 | 10 | 0,55 | 119 700 | 0 | ||
| НД2,5-250/16 К14А (Ар) | 250 | 16 | 0,55 | 18,5 | 18,5 | 0 | |
| НД2,5-250/25 К14А (Ар) | 250 | 25 | 1,1 | 18,5 | 18,5 | 0 | |
| НД2,5-250/40 К14А (Ар) | 250 | 40 | 1,5 | 18,5 | 18,5 | 0 | |
| НД2,5-250/63 К14А (Ар) | 250 | 63 | 2,2 | 18,5 | 18,5 | 0 | |
| НД2,5-250/100 К14А (Ар) | 250 | 100 | 3 | 18,5 | 18,5 | 0 | |
| НД2,5-250/160 К14А (Ар) | 250 | 160 | 4 | 18,5 | 18,5 | 0 | |
| НД1,0-300/3 К14А (Ар) | 300 | 3 | 0,25 | 14 | 14 | 0 | |
| НД1,0-300/5 К14А (Ар) | 300 | 5 | 0,37 | 18,5 | 18,5 | 0 | |
| НД2,5-320/16 К14А (Ар) | 320 | 16 | 0,55 | 18,5 | 18,5 | 0 | |
| НД2,5-320/25 К14А (Ар) | 320 | 25 | 1,1 | 18,5 | 18,5 | 0 | |
| НД2,5-320/40 К14А (Ар) | 320 | 40 | 1,5 | 18,5 | 18,5 | 0 | |
| НД2,5-320/63 К14А (Ар) | 320 | 63 | 2,2 | 18,5 | 18,5 | 0 | |
| НД2,5-320/100 К14А (Ар) | 320 | 100 | 3 | 18,5 | 18,5 | 0 | |
| НД2,5-320/160 К14А (Ар) | 320 | 160 | 4 | 18,5 | 18,5 | 0 | |
| НД 2,5-400/10 К14 б/д | 400 | 10 | 132 800 | На складе | |||
| НД 2,5-400/10 К14А | 400 | 10 | 0,75 | 137 800 | 0 | ||
| НД2,5-400/10 К14А (Ар) | 400 | 10 | 0,55 | 32,5 | 32,5 | 137 800 | На складе |
| НД2,5-400/16 К14А (Ар) | 400 | 16 | 1,1 | 32,5 | 32,5 | 0 | |
| НД2,5-400/25 К14А (Ар) | 400 | 25 | 1,5 | 32,5 | 32,5 | 0 | |
| НД2,5-400/40 К14А (Ар) | 400 | 40 | 2,2 | 32,5 | 32,5 | 0 | |
| НД2,5-400/63 К14А (Ар) | 400 | 63 | 3 | 32,5 | 32,5 | 0 | |
| НД2,5-400/100 К14А (Ар) | 400 | 100 | 4 | 32,5 | 32,5 | 0 | |
| НД2,5-500/10 К14А (Ар) | 500 | 10 | 0,55 | 32,5 | 32,5 | 0 | |
| НД2,5-500/16 К14А (Ар) | 500 | 16 | 1,1 | 32,5 | 32,5 | 0 | |
| НД2,5-500/25 К14А (Ар) | 500 | 25 | 1,5 | 32,5 | 32,5 | 0 | |
| НД2,5-500/40 К14А (Ар) | 500 | 40 | 2,2 | 32,5 | 32,5 | 0 | |
| НД2,5-500/63 К14А (Ар) | 500 | 63 | 3 | 32,5 | 32,5 | 0 | |
| НД2,5-500/100 К14А (Ар) | 500 | 100 | 4 | 32,5 | 32,5 | 0 | |
| НД2,5-630/6 К14А (Ар) | 630 | 6 | 0,55 | 32,5 | 32,5 | 0 | |
| НД 2,5-630/10 К14 б/д | 630 | 10 | 150 800 | 0 | |||
| НД 2,5-630/10 К14А | 630 | 10 | 1,1 | 156 800 | 0 | ||
| НД1,0-630/10 К14А (Ар) | 630 | 10 | 1,1 | 32,5 | 32,5 | 0 | |
| НД2,5-630/16 К14А (Ар) | 630 | 16 | 1,5 | 32,5 | 32,5 | 0 | |
| НД 1,0-630/40 К14А | 630 | 40 | 3 | 0 | |||
| НД2,5-630/25 К14А (Ар) | 630 | 25 | 2,2 | 32,5 | 32,5 | 0 | |
| НД2,5-630/40 К14А (Ар) | 630 | 40 | 3 | 32,5 | 32,5 | 0 | |
| НД2,5-800/6 К14А (Ар) | 800 | 6 | 0,55 | 32,5 | 32,5 | 0 | |
| НД2,5-800/10 К14А (Ар) | 800 | 10 | 1,1 | 32,5 | 32,5 | 0 | |
| НД2,5-800/16 К14А (Ар) | 800 | 16 | 1,5 | 32,5 | 32,5 | 0 | |
| НД2,5-800/25 К14А (Ар) | 800 | 25 | 2,2 | 32,5 | 32,5 | 0 | |
| НД2,5-800/40 К14А (Ар) | 800 | 40 | 3 | 32,5 | 32,5 | 0 | |
| НД2,5-800/63 К14А (Ар) | 800 | 63 | 4 | 32,5 | 32,5 | 0 | |
| НД2,5-1000/4 К14А (Ар) | 1000 | 4 | 0,55 | 38,5 | 38,5 | 0 | |
| НД2,5-1000/6 К14А (Ар) | 1000 | 6 | 1,1 | 38,5 | 38,5 | 0 | |
| НД 2,5-1000/10 К14А | 1000 | 10 | 2,2 | 288 600 | 0 | ||
| НД2,5-1000/10 К14А (Ар) | 1000 | 10 | 1,5 | 38,5 | 38,5 | 288 600 | 0 |
| НД2,5-1000/16 К14А (Ар) | 1000 | 16 | 2,2 | 38,5 | 38,5 | 0 | |
| НД 2,5-1000/10 К14 б/д | 1000 | 10 | 1,5 | 280 500 | На складе | ||
| НД2,5-1000/25 К14А (Ар) | 1000 | 25 | 3 | 32,5 | 32,5 | 0 | |
| НД2,5-1000/40 К14А (Ар) | 1000 | 40 | 4 | 38,5 | 38,5 | 0 | |
| НД2,5-1250/4 К14А (Ар) | 1250 | 4 | 0,55 | 38,5 | 38,5 | 0 | |
| НД2,5-1250/6 К14А (Ар) | 1250 | 6 | 1,1 | 38,5 | 38,5 | 0 | |
| НД2,5-1250/10 К14А (Ар) | 1250 | 10 | 1,5 | 38,5 | 38,5 | 0 | |
| НД2,5-1250/16 К14А (Ар) | 1250 | 16 | 2,2 | 38,5 | 38,5 | 0 | |
| НД2,5-1250/25 К14А (Ар) | 1250 | 25 | 3 | 32,5 | 32,5 | 0 | |
| НД2,5-1250/40 К14А (Ар) | 1250 | 40 | 4 | 38,5 | 38,5 | 0 | |
| НД2,5-1600/4 К14А (Ар) | 1600 | 4 | 1,1 | 38,5 | 38,5 | 0 | |
| НД2,5-1600/6 К14А (Ар) | 1600 | 6 | 1,5 | 38,5 | 38,5 | 0 | |
| НД2,5-1600/10 К14А (Ар) | 1600 | 10 | 2,2 | 38,5 | 38,5 | 0 | |
| НД2,5-1600/16 К14А (Ар) | 1600 | 16 | 3 | 38,5 | 38,5 | 0 | |
| НД2,5-1600/25 К14А (Ар) | 1600 | 25 | 4 | 38,5 | 38,5 | 0 | |
| НД2,5-2000/4 К14А (Ар) | 2000 | 4 | 1,1 | 38,5 | 38,5 | 0 | |
| НД2,5-2000/6 К14А (Ар) | 2000 | 6 | 1,5 | 38,5 | 38,5 | 0 | |
| НД2,5-2000/10 К14А (Ар) | 2000 | 10 | 2,2 | 38,5 | 38,5 | 0 | |
| НД2,5-2000/16 К14А (Ар) | 2000 | 16 | 3 | 38,5 | 38,5 | 0 | |
| НД2,5-2000/25 К14А (Ар) | 2000 | 25 | 4 | 38,5 | 38,5 | 0 | |
| НД2,5-2500/4 К14А (Ар) | 2500 | 4 | 1,5 | 45 | 45 | 0 | |
| НД2,5-2500/6 К14А (Ар) | 2500 | 6 | 2,2 | 45 | 45 | 0 | |
| НД2,5-2500/10 К14А (Ар) | 2500 | 10 | 3 | 45 | 45 | 0 | |
| НД2,5-2500/16 К14А (Ар) | 2500 | 16 | 4 | 45 | 45 | 0 | |
| НД2,5-3200/4 К14А (Ар) | 3200 | 4 | 1,5 | 45 | 45 | 0 | |
| НД2,5-3200/6 К14А (Ар) | 3200 | 6 | 3 | 45 | 45 | 0 | |
| НД2,5-3200/10 К14А (Ар) | 3200 | 10 | 4 | 45 | 45 | 0 | |
| НД2,5-3200/16 К14А (Ар) | 3200 | 16 | 4 | 45 | 45 | 0 | |
| НД2,5-4000/6 К14А (Ар) | 4000 | 6 | 3 | 45 | 45 | 0 | |
| НД2,5-4000/10 К14А (Ар) | 4000 | 10 | 4 | 45 | 45 | 0 | |
| НД2,5-5000/4 К14А (Ар) | 5000 | 4 | 2,2 | 45 | 45 | 0 | |
| НД2,5-5000/6 К14А (Ар) | 5000 | 6 | 3 | 45 | 45 | 0 | |
| НД2,5-5000/10 К14А (Ар) | 5000 | 10 | 4 | 45 | 45 | 0 | |
| НД2,5-6000/3 К14А (Ар) | 6000 | 3 | 2,2 | 45 | 45 | 0 | |
| НД2,5-6000/4 К14А (Ар) | 6000 | 4 | 3 | 45 | 45 | 0 | |
| НД2,5-6000/6 К14А (Ар) | 6000 | 6 | 4 | 45 | 45 | 0 | |
| НД2,5-6400/6 К14А (Ар) | 6400 | 6 | 4 | 45 | 45 | 0 | |
| НД2,5-7600/5 К14А (Ар) | 7600 | 5 | 4 | 45 | 45 | 0 |
Насосы дозировочные НДР с регулированием подачи по ходу
Насосы и агрегаты типа НДР (Насос Дозировочный Регулируемый) — одноплунжерные с регулированием подачи вручную как на ходу, так и при остановленном насосе. Предназначены для объемного напорного дозирования нейтральных и агрессивных жидкостей, эмульсий и суспензий кинематической вязкостью от 35 до 800 сСт, максимальной плотностью до 2000 кг/м3, с температурой от -45°С до +150°С.
Дозировочные насосы могут использоваться не только для дозирования жидкостей, но и как насосы высокого давления, и как насосы маленькой подачи, и как химические насосы.
Диапазон подачи при механической регулировке: от 25% до 100%.
При снижении подачи ниже 5%, при механической регулировке, будет сильно падать точность дозирования.
Если требуется подача на значениях ниже 25% от максимальной подачи, то нужна электронная регулировка (см. ниже).
Допустимая концентрация твёрдой неабразивной фазы по массе:
— до 0,2 % – для агрегатов с номинальным диаметром присоединительных патрубков DN 5;
— до 2 % – для агрегатов с номинальным диаметром присоединительных патрубков DN от 8 до 15;
— до 10 % – для агрегатов с номинальным диаметром присоединительных патрубков DN от 25;
— плотность твёрдых неабразивных частиц: до 2300 кг/м3;
— величина твёрдых неабразивных частиц: не более 1 % от номинального диаметра присоединительных патрубков.
Материал деталей проточной части обозначен буквой в маркировке:
К — хромоникелевая сталь 12Х18Н9Т,
Д — хромистая сталь 20Х13,
Е — 10Х17Н13М3Т,
И — 06ХН28МДТ,
Т — титан.
Расшифровка условного обозначения агрегата: НД1,0Р-40/25-К13А (Ар):
Н — насос,
Д — дозировочный,
1,0 — точность дозирования в %,
Р — с возможностью регулирования подачи вручную на ходу или при остановленном насосе,
40 — подача насоса в л/час,
25 — давление в атмосферах,
К — материал проточной части (нержавеющая сталь 12Х18Н10Т),
1 — шевронные манжеты,
2 — сальниковая набивка,
4 — подвод затворной жидкости,
А — с электрическим двигателем в общепромышленном исполнении (В — со взрывозащищенным электродвигателем).
(Ар) — кодировка производителя насоса (на шильдике насоса этих букв нет).
Посмотреть другие дозировочные насосы
Для управления насосами по сигналу 4-20 mA, можно использовать 2 варианта:
1) Частотный преобразователь. С его помощью можно изменять подачу от 40% до 100% с приемлемой точностью 1-3%. При снижении подачи частотником ниже 40%, точность дозирования начинает сильно падать и может оставлять 10-20% на подачах в диапазоне 5-20%.
Также, при снижении оборотов электродвигателя ниже 600 об/мин, встроенный вентилятор насоса не будет эффективно охлаждать мотор. В этом случае, потребуется установка дополнительного внешнего вентилятора (можно приобрести у нас).
Тем не менее, это достаточно распространенный вид управления подачей, т.к. это самый дешевый вариант и не всегда требуется снижать подачу ниже 20% от номинала.
2) Специальный блок управления дозированием, который позволяет изменять подачу от 5% до 100%, с точность дозирования 1-3%.
Развернуть
| Модель | Подача, л/час |
Напор, атм |
Мощность, кВт |
Цена, с НДС,₽ |
Наличие |
| НДР 2,5/400 К13А с хранения | 2,5 | 400 | 0.25 | 72 000 | На складе |
| НД-1,0Р-10/100-К14 б/д | 10 | 100 | 95 300 | На складе | |
| НД-1,0Р-10/100-К14А | 10 | 100 | 0.25 | 101 300 | 0 |
| НД-1,0Р-16/63 К14 б/д | 16 | 63 | 95 300 | 0 | |
| НД-1,0Р-16/63 К14А | 16 | 63 | 0.25 | 101 300 | На складе |
| НД-1,0Р-25/40 К14 б/д | 25 | 40 | 95 300 | 0 | |
| НД-1,0Р-25/40-K14A | 25 | 40 | 0.25 | 101 300 | 0 |
| НД-1,0Р-40/25-K14 б/д | 40 | 25 | 95 300 | На складе | |
| НД-1,0Р-40/25-K14A | 40 | 25 | 0.25 | 101 300 | 0 |
| НД-1,0Р-63/16-K14 б/д | 63 | 16 | 95 300 | 0 | |
| НД-1,0Р-63/16-K14A | 63 | 16 | 0.25 | 101 300 | 0 |
| НД-1,0Р-100/10-К14 б/д | 100 | 10 | 95 300 | На складе | |
| НД-1,0Р-100/10-К14А | 100 | 10 | 0.25 | 101 300 | 0 |
| НД-1,0Р-250/10-К14 б/д | 250 | 10 | 141 400 | На складе | |
| НД-1,0Р-250/10-К14А | 250 | 10 | 0,55 | 152 400 | 0 |
| НД-1,0Р-400/10-К14 б/д | 400 | 10 | 149 900 | На складе | |
| НД-1,0Р-400/10-К14А | 400 | 10 | 0,75 | 162 800 | 0 |
| НД-1,0Р-630/10-К14 б/д | 630 | 10 | 190 500 | На складе | |
| НД-1,0Р-630/10-К14А | 630 | 10 | 1,1 | 196 500 | 0 |
| НД-1,0Р-1000/10-К14А | 1000 | 10 | 2.2 | 319 800 | На складе |
| НД-1,0Р-1000/10-К14 б/д | 1000 | 10 | 311 800 | 0 |
Насосы мембранные типа НДМ-1
Назначение:
Насосы мембранные дозирующие серии НДМ-1 изготавливаются по ТУ 3632-003-46919837-2007 и являются герметичными. Корпус может изготавливаться как из нержавеющей стали 12Х18Н9Т, так и из пластика (ПВХ, фторопласта или тефлона).
Рабочая температура жидкости от -30 до +100С (в зависимости от материала исполнения насоса).
Максимальная вязкость жидкости до 800 сСт. Максимальная плотность до 2300 кг/м3. Допускается наличие частиц с диаметром не более 1% от диаметра условного прохода патрубка насоса.
Условное обозначение:
НДМ-1Р 100/10К 1А(Ч)
НДМ — агрегат дозировочный мембранный,
1 — с механическим нагружением мембраны (прямой привод от толкателя),
100 — номинальная подача в л/час,
10 — номинальное давление, атм,
К — материал проточной части 12Х18Н9Т («П» — исполнение проточной части из пластика: PVC, фторопласта 4 или PVDF),
1 — без устройства обогрева/охлаждения,
А — электродвигатель общепромышленного исполнения («В» — — взрывозащищенного исполнения)
Ч — исполнение с частотным преобразователем.
Развернуть
| Модель | Подача, л/час |
Напор, атм |
Мощность, кВт |
Цена, с НДС,₽ |
| НДМ-1 100/3 К1А | 100 | 3 | 0,25 | |
| НДМ-1 30/10 П1А | 30 | 10 | 0,25 | |
| НДМ-1 100/16К1А | 100 | 16 | 0,37 | |
| НДМ-1 100/16 П1А | 100 | 16 | 0,37 | |
| НДМ-1 50/16 К1А | 50 | 16 | 0,37 | |
| НДМ-1 50/16 П1А | 50 | 16 | 0,37 | |
| НДМ-1 30/16К1А | 30 | 16 | 0,37 | |
| НДМ-1 30/16 П1А | 30 | 16 | 0,37 | |
| НДМ-1 1000/6 K1А | 1000 | 6 | 1,1 | |
| НДМ-1 1000/6 П1А | 1000 | 6 | 1,1 | |
| НДМ-1 1250/6 K1А | 1250 | 6 | 1,1 | |
| НДМ-1 1250/6 П1А | 1250 | 6 | 1,1 | |
| НДМ-1 1000/10 K1А | 1000 | 10 | 1,5 | |
| НДМ-1 1000/10 П1А | 1000 | 10 | 1,5 | |
| НДМ-1 1250/10 K1А | 1250 | 10 | 1,5 | |
| НДМ-1 30/10 К1А | 30 | 10 | 0,25 | |
| НДМ-1 30/8 П1А | 30 | 8 | 0,25 | |
| НДМ-1 100/3 П1А | 100 | 3 | 0,25 | |
| НДМ-1 100/8 К1А | 100 | 8 | 0,25 | |
| НДМ-1 100/8 П1А | 100 | 8 | 0,25 | |
| НДМ-1 100/10 К1А | 100 | 10 | 0,25 | |
| НДМ-1 100/10 П1А | 100 | 10 | 0,25 | |
| НДМ-1 50/3 К1А | 50 | 3 | 0,25 | |
| НДМ-1 50/3 П1А | 50 | 3 | 0,25 | |
| НДМ-1 50/8 К1А | 50 | 8 | 0,25 | |
| НДМ-1 50/8 П1А | 50 | 8 | 0,25 | |
| НДМ-1 50/10 К1А | 50 | 10 | 0,25 | |
| НДМ-1 50/10 П1А | 50 | 10 | 0,25 | |
| НДМ-1 30/3 К1А | 30 | 3 | 0,25 | |
| НДМ-1 30/3 П1А | 30 | 3 | 0,25 | |
| НДМ-1 30/8 К1А | 30 | 8 | 0,25 | |
| НДМ-1 1250/10П1А | 1250 | 10 | 1,5 |
Перистальтические насосы серии НП
Назначение:
Насос перистальтический (шланговый) изготовлен по ТУ 3632-007-46919837-2012 и предназначается для дозирования и перекачивания абразивных,вязких, кристаллизующихся и коррозийных жидкостей, в том числе и эмульсий, содержащих твердые фракции размером до 10% от внутреннего диаметра шланга насоса. В зависимости от своего назначения, насосы комплектуются шлангами с выходными и входными патрубками для обеспечения стойкости к коррозии, вызываемой перекачиваемой средой.
Допустимая температура окружающей среды: от -20С до +45С.
Допустимая температура перекачиваемой среды: от -10С до +80С.
Преимущества:
— не повреждается структура перекачиваемой жидкости, допускается перекачка сред с твердыми фракциями нестандартной формы и длинноволокнистые структуры;
— отсутствует аэрация и вспенивание продукта.
— перекачиваемая среда не имеет контакта с движущимися металлическими деталями насоса.
— самовсасывание до 9 метров водяного столба.
— насос полностью герметичен, отсутствуют сальники, клапаны.
— при периодичном поступлении продукта возможность эксплуатации «всухую».
— самоочистка насоса и промывка трубной обвязки осуществляется за счет реверса, возможность реверсивной работы.
— в комплекте с преобразователем частоты обеспечивает регулирование подачи с точностью до 1.0%.
— простота ремонта и высокая надежность.
Варианты исполнения:
— возможно исполнение патрубков как в линию, так и U-образно (стандартное исполнение),
— возможен разворот патрубков в любую сторону. кратно 90 градусам,
— комплектация датчиком уровня смазывающей жидкости,
— комплектация датвиком температура смазывающей жидкости,
— исполнение по материалу рукава:
• 1 – Вода, слабые растворы кислот и щелочей концентрацией до 20%, разбавленные спирты, абразивные пульпы, неорганические материалы;
• 1П – Пищевые продукты, кроме продуктов на масляной и жировой основе;
• 2 – Нефтепродукты, масла, углеводороды при температуре;
• 2П – Пищевые продукты на масляной и жировой основе;
• 3 – Кислоты и щелочи концентрацией до 70% при температуре до плюс 50оС (азотная кислота при температуре до плюс 25оС), соли, концентрированные спирты;
• 4 – Высококоррозионные материалы.
— исполнение по материалу входного и выходного штутцеров:
• О – Сталь 20 ГОСТ 1050;
• Д – из хромистых сталей типа 20Х13 ГОСТ 5632;
• Е – из хромоникелемолибденовых сталей типа 10Х17Н13М2Т ГОСТ 5632;
• И – из хромоникелемолибденовых сталей типа 06ХН28МДТ ГОСТ 5632;
• К – из хромоникелевых сталей типа 12Х18Н9Т ГОСТ5632;
• Т – из титановых сплавов типа ВТ1-0 ГОСТ 19807;
ВНИМАНИЕ! Насосы изготавливаются под заказ, под конкретную жидкость.
Цена агрегата предоставляется только после согласования исполнения насоса и заполнения опросного листа.
Развернуть
| Модель | Подача, м3/час |
Напор, атм |
Мощность, кВт |
Вход | Выход | Цена, с НДС,₽ |
| НП-25 | 0,5-1,75 | 15 | 0,55-1,5 | 25 | 25 | |
| НП-40 | 2,0-2,6 | 15 | 0,55-1,5 | 40 | 40 | |
| НП-50 | 2,0-12,0 | 15 | 2,2-7,5 | 50 | 50 | |
| НП-80 | 5,0-28,0 | 15 | 3,0-7,5 | 80 | 80 |
Технические характеристики дозирующих насосов Ареопаг
Герметичные насосы плунжерные серии М8 Герметичность насосов обеспечивается блоком сбора и возврата утечек, который соединяется с технологической емкостью, содержащей дозируемую жидкость, или с отдельной емкостью. Конструкция блока предусматривает наличие фторопластового сильфона, который разделяет зону сбора утечек насоса с окружающей средой и устройством визуального определения разрыва сильфона, которое может быть снабжено датчиком. В наносах применяется герметичная плунжерная головка, которая является новой конструкторской разработкой (патент № 88076) и решает проблемы герметичности и эксплуатационных качеств насосов.
герметичные мембранные насосы серии НДГ
герметичные мембранные насосы низкого давления с пластиковой проточной частью серии НДМ-1 (из ПВХ, тефлона, фторопласта)
бесклапанные насосы серии М10
аппараты микродозирования
трехплунжерные и блочные насосные установки
Завод дозировочной техники «Ареопаг» дозировочные плунжерные насосы НД, НД Р, НД Э
Один из ведущих производителей насосного оборудования на российском рынке завод дозировочной техники и насосного оборудования Ареопаг — член Российской ассоциации производителей насосов, входящей в Европейскую ассоциацию Europump. С 1992 года наше предприятие проектирует и производит такое оборудование, как дозировочный насос различных типов и модификаций. В нашем ассортименте Вы всегда найдете следующие типы насосов и агрегатов: насос НД (НД…Р, НД…Э), электронасосный агрегат широкого параметрического ряда, с различными вариантами исполнения проточной части, степени взрывозащищенности и способам регулирования подачи.
Насосы дозировочные плунжерные НД
Дозировочные насосы, аналогичные насосным агрегатам типа НД, десятки лет выпускались в нашей стране и нашли широкое применение в различных отраслях промышленности. Конструктивной особенностью насосов типа НД является ручная регулировка производительности только при остановленном насосе.
Насос НД регулируемый
Насосы типа НД..Р состоят из редуктора, одного или двух гидроцилиндров и электродвигателя. Регулирование подачи осуществляется изменением длины хода плунжера как при работающем электродвигателе привода, так и при остановленном. В насосах двуплунжерных, укомплектованных двумя гидроцилиндрами на базе одного редуктора изменение подачи в обоих гидроцилиндрах происходит синхронно, раздельное регулирование подачи невозможно. Во время работы должны быть задействованы оба гидроцилиндра.Редуктор, преобразующий вращательное движение плунжера, оснащен специальным регулирующим устройством, обеспечивающим возможность изменять длину хода плунжера при работающем электродвигателе привода.
Насосы типа НД..Э
Насосы типа НД…Э — насосы автоматизированные, и регулирование подачи осуществляется дистанционно изменением длины хода плунжера как при работающем электродвигателе привода, так и при остановленном. При разработке схемы подключения насоса самостоятельно необходимо предусмотреть его защиту от превышения давления на выходе и защиту электромеханического привода от выхода на упоры. Механизм дистанционного регулирования длины хода плунжера осуществляет регулирование подачи насоса посредством реверсивного электромеханического привода. Использование малоинерционного приводного электродвигателя и механизма сигнализации положения (МСП1-2) в качестве датчика обратной связи позволяет с точностью 0,5% дистанционно выставлять необходимую величину хода плунжера. Режим работы насоса повторно-кратковременный с продолжительностью включения до 20%. Насос поставляется с электродвигателем только общепромышленного исполнения.
Насосы НД…Р…Ч НД…Э…Ч с регулированием подачи изменением числа ходов
Среди известных методов регулирования величины подачи электронасосных дозировочных агрегатов на ходу без остановки двигателя наряду с методом регулирования длиной хода плунжера все большее применение находит метод регулирования изменением числа ходов плунжера насоса. Этот метод легко реализуется применением частотно-регулируемого асинхронного электропривода, обеспечивающего регулирование числа оборотов электродвигателя агрегата.
Частотно-регулируемые приводы выпускаются ведущими фирмами мира, специализирующимися на промышленной электронике. Цена привода определяется мощностью электродвигателя, характеристиками его контроллера и именем фирмы производителя. К безусловным достоинствам метода относится возможность достаточно просто встраивать простые дозировочные агрегаты типа НД, не имеющие регулирования без остановки двигателя (в том числе и имеющиеся у потребителя), в общую систему автоматического управления технологическим процессом. К недостаткам метода относится значительное увеличение степени неравномерности подачи, возрастающей с уменьшением подачи от номинального значения, что для некоторых применений может являться недопустимым. Проведенные стендовые испытания показали для случая работы насоса с постоянным давлением на выходе, что при управлении по вольтчастотной характеристике, обеспечивается надежная работа в диапазоне 40% — 100% от значения номинальной подачи (частота питания двигателя 20 — 50 Гц).
Векторное управление обеспечивает работоспособность двигателя насоса в диапазоне 0,5 — 50 Гц, что соответствует диапазону регулирования 1 — 100% значения номинальной подачи. Фактический нижний диапазон регулирования подачи определяется условием работы насоса.
На низких значениях частоты питания электродвигателя его встроенный вентилятор не обеспечивает охлаждение электродвигателя и необходимо применение модернизированного двигателя с дополнительным вентилятором. Комплектация электроприводом может быть выполнена нашим предприятием или самостоятельно покупателем.
Благодаря тщательному контролю за качеством комплектующих и проведению приемо-сдаточных испытаний каждого насоса, предприятие получает множество положительных отзывов от потребителей нашей продукции.
Выпускаемая насосная продукция соответствует ТУ 3632-002-46919837-2004 «Агрегаты дозировочные плунжерные». Полученные разрешения и сертификаты позволяют эксплуатировать насосы на опасных производственных объектах.
Адрес: Россия, 197438, Санкт-Петербург, Богатырский пр., д. 22, к. 1, лит. А, пом. 36-Н. Тел.: (812) 320-25-12 и (812) 643-35-01.
Пневмогидроаккумуляторы ПГА-000.РЭ
Пневмогидроаккумуляторы
Пневмогидроаккумуляторы (далее ПГА) предназначены для накопления энергии рабочей жидкости, находящейся под давлением, за счет сжатия газа. Разделителем рабочих сред являются поршень или эластичный разделитель.
Климатическое исполнение УХЛ1, УХЛ4 и 04 по ГОСТ 15150-69.
Рекомендуемые рабочие жидкости:
УХЛ1 – АМГ-10, МГ-15-В при температуре от минус 35 до плюс 60 ºC;
УХЛ4, 04 – И20А, И30А, И40А, ИГП-18, ИГП-30, ИГП38 при температуре от 0 до плюс 60 ºC.
Для ПГА с эластичным разделителем допускается применение рабочей жидкости типа промгидрол П-20М при температуре от плюс 5 до плюс 50 ºC.
Класс чистоты рабочей жидкости не грубее 14, что обеспечивается применением фильтров с номинальной тонкостью фильтрации не более 40 мкм.
Допускается применение других рабочих жидкостей с аналогичными свойствами вязкостью от 20 до 500 сСт.
Рис. 1. Устройство, габаритные и присоединительные размеры ПГА с поршневым разделителем
1 – пневмоклапан; 2 – кольцо стопорное; 3 – гильза; 4 – кольцо защитное; 5 – поршень; 6 – крышка; 7 – фланец; 8, 9 – уплотнение, кольцо резиновое; 10 – пробка
Рис. 2. Порядок сборки (разборки) поршневых пневмогидроаккумуляторов вместимостью от 0,4 до 40 дм³

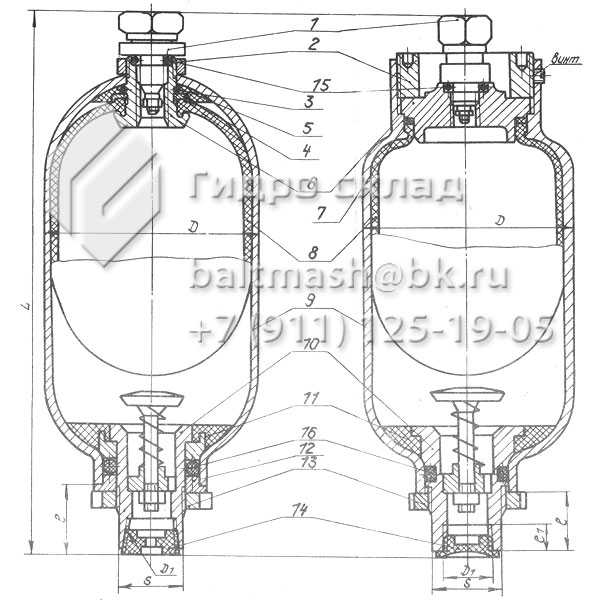

Рис. 3. Устройство, габаритные и присоединительные размеры ПГА с эластичным разделителем

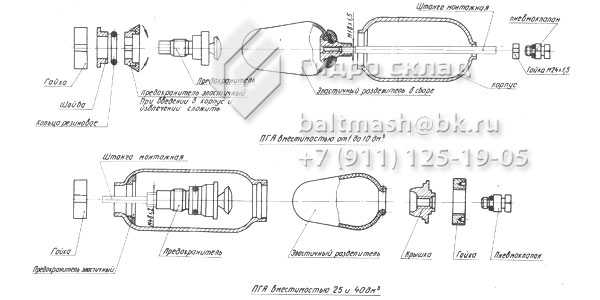

Рис. 4. Порядок сборки (разборки) пневмогидроаккумуляторов с эластичным разделителем
Рис. 5. Схема зарядки ПГА газом.
Порядок установки
Перед установкой ознакомиться с настоящим руководством.
Проверить ПГА на отсутствие повреждений, которые могут возникнуть при транспортировке или другим причинам.
Крепление ПГА рекомендуется производить в вертикальном положении пневмоклапанном вверх, с помощью хомутов, скоб, зажимных колец.
Поршневые ПГА фланцевого исполнение ( литерой «Ф» в обозначении) крепятся на горизонтальной плоскости за фланец.
Запрещается установка ПГА путем приварки к его элементам каких-либо деталей.
ПГА устанавливать в легко доступном месте, обратить внимание на надежность его крепления в случаях повреждения трубопроводов или других авариях. Не должны также закрываться фирменные таблички.
При использовании ПГА в качестве гасителя колебаний давления или расхода и гидроударов, устанавливать его по возможности ближе к источнику.
Подключение ПГА к гидросистеме производить после зарядки газом.
gidro-sklad.ru
Пневмогидроаккумулятор с гидроклапанами 64000А. Прайс-лист
© 1993—2016 PSM-HYDRAULICS® – гидрооборудование: гидронасосы, гидромоторы, насосные агрегаты, тандемы насосов, гидростатические трансмиссии, гидростанции, гидроаппаратура. |
www.gidro.ru
ПНЕВМОГИДРОАККУМУЛЯТОР С ГИДРОКЛАПАНАМИ 64000А(ПГА)
Пневмогидроаккумулятор с гидроклапанами 64000 А предназначен для питания от гидролинии высокого давления систем дистанционного управления золотниками гидрораспределителей в гидросистемах строительных, дорожных и коммунальных машин. Изготавливается по ТУ 22-5818-84.
Пневмогидроаккумулятор с гидроклапанами 64000А состоит из пневмогидроаккумулятора 64020 или 64020M и блока клапанов 64011.
Пневмогидроаккумулятор 64020 или 64020 М, блок клапанов 64011 могут поставляться как самостоятельные изделия.
Редуцированное давление на выходе блока обеспечивается встроенным в блок редукционным
клапаном.
Предохранительный клапан обеспечивает защиту системы дистанционного управления. Пневмогидроаккумулятор (заряженный техническим азотом) обеспечивает функционирование системы управления при отключении приводного двигателя.
Уплотнение присоединительных отверстий выполнено по ГОСТ 9833-73 резиновыми кольцами 011-014-19-2-3 по ГОСТ 18829-73.
Технические характеристики:
|
Наименование показателя |
Значение |
||
|
Условный проход |
dу |
мм |
8 |
|
Давление на входе: |
Pmin |
МПа (кгс/с м²) |
3,0 (30) |
|
Давления открытия обратного клапана, не более |
МПа (кгс/с м²) |
0,05 (0,5) |
|
|
Расход рабочей жидкости на выходе (номинальный): |
qmin |
л/мин |
8 |
|
Вместимость номинальная |
д м³ |
0,63 |
|
|
Давление «зарядки» газа в баллоне |
МПа (кгс/с м²) |
0,7+0,05 (7+0,5) |
|
|
Допустимое отношение максимального редуцированного давления рабочей жидкости к давлению «зарядки» газа |
5 |
||
|
Давление настройки редукционного клапана: |
Pnom |
МПа (кгс/с м²) |
3,0 (30) |
|
Максимальное превышение давления настройки редукционного клапана при мгновенном возрастании давлении |
МПа (кгс/с м²) |
2,0 (20) |
|
|
Давление настройки предохранительного клапана: |
Pmin |
МПа (кгс/с м²) |
4,0 (40) 5,0 (50) |
|
Максимальное превышение давления настройки предохранительного клапана при мгновенном возрастании давления |
МПа (кгс/с м²) |
2,5 (25) |
|
|
Масса, не более |
m |
кг |
8 |
|
Класс чистоты рабочей жидкости по ГОСТ 17216-71, не ниже |
1 |
Технический каталог
www.everest-74.ru
Пневмогидроаккумулятор с гидроклапанами 64000А
Пневмогидроаккумулятор с гидроклапанами 64000А предназначен для питания от гидролинии высокого давления систем дистанционного управления золотниками гидрораспределителей в гидросистемах строительных, дорожных и коммунальных машин.
Пневмогидроаккумулятор (заряженный техническим азотом) обеспечивает:
- накопление энергии;
- накопление запасов жидкости;
- аварийное управление;
- демпфирование гидравлических ударов;
- демпфирование пульсаций.
Особенности конструкции
Редуцированное давление на выходе блока обеспечивается встроенным в блок редукционным клапаном. Предохранительный клапан обеспечивает защиту системы дистанционного управления.
Технические характеристики:
|
Типоразмер |
64000А |
|
Условный проход, мм |
8 |
|
Давление на входе, МПа:
|
3,0 |
|
Давления открытия обратного клапана, не более, МПа |
0,05 |
|
Расход рабочей жидкости на выходе (номинальный), л/мин |
8 |
|
Вместимость номинальная, дм3 |
0,63 |
|
Давление «зарядки» газа в баллоне, МПа |
0,7+0,05 |
|
Допустимое отношение максимального редуцированного давления рабочей жидкости к давлению «зарядки» газа |
5 |
|
Давление настройки редукционного клапана, МПа:
|
3,0 |
|
Максимальное превышение давления настройки редукционного клапана при мгновенном возрастании давлении, МПа |
2,0 |
|
Давление настройки предохранительного клапана, МПа:
|
4,0 |
|
Максимальное превышение давления настройки предохранительного клапана при мгновенном возрастании давления, МПа |
2,5 |
|
Масса, не более, кг |
8 |
|
Класс чистоты рабочей жидкости по ГОСТ 17216-71, не ниже |
12 |
zapst.ru
Гидроаккумуляторы. Пневмогидроаккумуляторы (гасители пульсаций, ПГА)
Гидроаккумуляторы
В соответствии с «ГОСТ 17752-81 (СТ СЭВ 2455-80) Гидропривод объемный и пневмопривод. Термины и определения» гидроаккумулятором называется гидроемкость, «предназначенная для аккумулирования и возврата энергии рабочей жидкости, находящейся под давлением».
С помощью данного класса технических устройств решается целый комплекс задач. Как следует из названия, это, прежде всего, накопление гидравлической энергии. Она может быть основной для т. н. аккумуляторного гидропривода, в котором рабочая среда подается в объемный гидродвигатель из гидроаккумулятора, предварительно заряженного от внешнего источника, не входящего в состав привода.
Гидроаккумулятор, установленный в гидросистеме, включающей источник энергии, помогает поддерживать ее работу в аварийных и нештатных ситуациях, например, при выходе этого источника из строя. Аккумулирование энергии рабочей жидкости происходит во время пауз или незначительного расхода. В периоды интенсивной работы накопленная энергия возвращается в систему.
Зарезервированное давление в гидроаккумуляторе помогает свести на нет влияние таких факторов, как вызванное колебаниями температуры изменение объема рабочей жидкости и ее потери, провоцирующие снижение давления. Установка гидроаккумулятора позволяет преодолевать пиковые, т. е. намного превосходящие средний расход жидкости в системе, нагрузки. Работа гидроаккумулятора делает возможной энергосберегающую рекуперацию мощности, что, в свою очередь, позволяет уменьшить мощность гидропривода, увеличить его КПД и снизить потребление энергии в целом.
Установить гидроаккумулятор, цена которого не столь велика, означает сократить эксплуатационные расходы на работу гидропривода, уменьшить размеры и, как следствие, стоимость его элементов. В частности, можно использовать насосы с меньшей мощностью и рабочим объемом, чем в аналогичных системах без гидроаккумулятора.
А еще, гидроаккумулятор способен служить надежным демпфером от пульсаций насосов (насос с гидроаккумулятором работает тише) и гидравлических ударов во всасывающих и напорных магистралях.
Являясь в значительной части своих функций защитником, гидроаккумулятор сам нуждается в защите и осторожном обращении.
Специальные предохранительные устройства должны оберегать его от перегрузок. В гидросистеме следует предусмотреть устройства, обеспечивающие отключение гидроаккумулятора и его соединение со сливной линией. Гидросистемы, снаряженные гидроаккумулятором, при отключении должны «автоматически сбрасывать давление аккумулированной рабочей жидкости или надежно запирать гидроаккумулятор» (слова в кавычках ─ из «ГОСТ Р 52543-2006 (ЕН 982:1996) Гидроприводы объемные. Требования безопасности»).
Необходимо соблюдать указанную производителем температуру рабочей жидкости и окружающей среды. Гидроаккумулятор, как и все связанные с ним и находящиеся под давлением гидравлические устройства, должен быть надежно закреплен. Пользователям категорически запрещено самостоятельно производить какие-либо изменения в гидроаккумуляторах при их монтаже, особенно сопряженные с применением механической обработки и сварочных работ.
Ответы на вопросы, какой гидроаккумулятор выбрать, и какой является оптимальная схема подключения гидроаккумулятора, ─ удел профессионалов. Равно, как только им можно доверить выполнение таких работ, как подключение гидроаккумулятора и замена гидроаккумулятора.
Конструктивное устройство и принцип работы гидроаккумулятора. Пневмогидроаккумуляторы
Аккумулировать и возвращать энергию можно благодаря нескольким конструктивным решениям. В зависимости от того, какое из них положено в основу конструкции, выделяют устройства с механическим накопителем ─ грузовые, пружинные (в т. ч., с упругим корпусом), а также пневматические, т. н. пневмогидроаккумуляторы.
В грузовом гидроаккумуляторе гидравлическая энергия преобразуется в потенциальную (гравитационную) энергию груза, давящего на поршень. При разрядке поршень с грузом возвращают накопленную энергию обратно в гидравлическую систему.
В пружинном гидроаккумуляторе роль груза играет упругая пружина, а сил гравитации ─ сила упругости. Давление жидкости определяется упругими свойствами и перемещением пружины. Функции пружины может выполнять упругий корпус.
Перечисление достоинств грузовых и пружинных гидроаккумуляторов грозит обернуться дежурной формальностью, поскольку, несмотря на их наличие, за исключением отдельных локальных приложений, оказать достойную конкуренцию устройству, носящему название пневмогидроаккумулятор (ПГА), они сегодня не могут. Общие их плюсы ─ относительная простота конструкции и небольшая стоимость. «Персональными» преимуществами грузового гидроаккумулятора являются постоянство давления (у пружинного оно зависит от свойств и деформации пружины) и больший, чем у пружинного рабочий объем.
В названии этой главы можно было бы использовать еще один термин ─ гидропневмоаккумулятор. Он тоже встречается в нормативных документах. Например, в вышеупомянутом ГОСТ Р 52543-2006. (В «ГОСТ 17752-81. Гидропривод объемный и пневмопривод. Термины и определения» для гидроаккумулятора, в котором аккумулирование и возврат энергии происходят за счет сжатия и расширения газа, соседствующего с почти несжимаемой жидкостью, установлено название «пневмогидроаккумулятор»). В данном случае, от перемены мест «пневмо» и «гидро» смысл слова не меняется. Вариант пневмогидроаккумулятор используется чаще.
Очевидные преимущества пневмогидро- или гидропневмоаккумуляторов ─ высокая энергоемкость, компактность, разнообразие конструктивных решений. А все это вместе ─ более высокая эффективность.
Разнообразие конструктивных решений можно свести к нескольким основным типам.
Пневмогидроаккумуляторы: баллонные, мембранные, поршневые
В зависимости от того, контактируют газ и жидкость друг с другом или нет, пневмогидроаккумуляторы делят на две большие группы ─ с разделителем и без разделителя сред. Возможно компромиссное решение ─ устройство пневмогидроаккумулятора с неполным разделением, т. н. ПГА поплавково-клапанного типа с эластичным или жестким поплавком.
Вид разделителя ─ поршень, мембрана (сильфон), баллон ─ дает основание выделить три типа устройств: поршневые (пневмогидроаккумулятор АРХ или АРФ), мембранные (сильфонные), баллонные (пневмогидроаккумулятор АПГ-Т).
«Газовая составляющая» пневмогидроаккумуляторов чаще всего представлена инертными газами (аргоном, например). Нередко выполняется заправка пневмогидроаккумуляторов азотом. При соседстве с негорючими жидкостями допустима зарядка пневмогидроаккумулятора сжатым воздухом.
В баллонных и мембранных пневмогидроаккумуляторах силы, затрачиваемые на деформацию диафрагмы или баллона, малы, и поэтому такие устройства можно считать безынерционными. Поршневой пневмогидроаккумулятор обладает инерционностью ─ часть накапливаемой ими энергии расходуется на преодоление сил трения поршня о цилиндр.

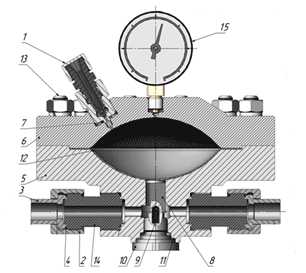

Мембранный пневмогидроаккумулятор отличается компактностью. Изготавливается со сварным или разборным корпусом. Во втором случае возможна многократная замена мембраны.
Где применяют пневмогидроаккумуляторы
Для чего используют гидроаккумуляторы вообще и пневмогидроаккумуляторы в частности, было сказано выше. Теперь пришло время сказать, где их применяют.
Широко известны гидроаккумуляторы для водоснабжения. О необходимости гидроаккумулятор купить знают все домовладельцы, чьи жилища оборудованы автономными инженерными системами. Гидроаккумулятор для систем водоснабжения обеспечивает накопление жидкости, принятие избыточного давления, демпфирование гидравлических ударов, поддержание требуемого давления при выключенном насосе (что обеспечивает последнему более щадящий режим работы), а также помогает преодолевать «пики» потребления жидкости.
Но водоснабжением сфера использования данных устройств не ограничивается. Пневмогидроаккумуляторы используют в промышленности и на транспорте. Например, в пассивной системе аварийного охлаждения активной зоны атомных станций.
В авиации они установлены в тормозных системах шасси летательных аппаратов. На судах ─ в гидравлических системах управления.
Их использование регламентирует целый ряд нормативных документов ─ Межотраслевые правила по охране труда при холодной обработке металлов, Правила промышленной безопасности резиновых производств, Правила по охране труда при выполнении кузнечно-прессовых работ и др.
Пневмогидроаккумуляторы применяют в станках, в транспортных средствах, специальной и строительной технике (экскаваторах, бульдозерах). Их использование в машинах циклического действия с гидродвигателями позволяет этому оборудованию работать в течение длительного времени при пониженном рабочем давлении.
И, конечно, гидроаккуммуляторы имеют огромное значение для нефтегазовой отрасли. Не случайно они упоминаются в таких документах, как Федеральные нормы и правила в области промышленной безопасности «Правила безопасности в нефтяной и газовой промышленности» и «Правила безопасности морских объектов нефтегазового комплекса», в «Инструкции по предупреждению газонефтеводопроявлений и открытых фонтанов при строительстве и ремонте скважин в нефтяной и газовой промышленности (РД 08-254-98)», в ГОСТ 13862-90 (СТ СЭВ 6149-87, СТ СЭВ 6913-89, СТ СЭВ 6914-89, СТ СЭВ 6916-89) Оборудование противовыбросовое. Типовые схемы, основные параметры и технические требования к конструкции».
Пневмогидроаккумулятор ─ демпферное устройство или гаситель пульсаций давления
Радиальные и осевые плунжерные и мембранные дозировочные насосы являются устройствами возвратно-поступательного движения, и в силу этого их работа сопровождается пульсациями давления. Пульсации передаются другим элементам гидравлических систем и становятся причиной возникновения вибрации и шума. Пиковые значения импульсов давления провоцируют гидравлические удары, представляющие опасность для всех элементов трубопроводной системы, включая сами насосы. Кроме того, их следствием является неравномерность дозирования. Пульсации давления в гидросистемах могут быть также обусловлены погрешностями дозирования и неравномерностью нагрузки привода.
Особенно опасно, когда совпадение частот колебаний компонентов гидросистемы и пульсации давления приводит к эффекту резонанса. Это чревато разрушительными последствиями ─ разрывом гидравлических линий, нарушением работы приборов и датчиков. Виброизоляция и гибкие шланги ─ всего лишь полумеры. Полностью решить проблему гашения колебаний может использование демпферов-пневмогидроаккумуляторов.
При сравнении пульсации в гидравлических системах без демпфера и с демпфером видно, насколько во втором случае пики затухающей синусоиды пульсаций ближе к оси абсцисс (оси времени), и насколько быстрее они превращаются в почти совпадающую с ней прямую линию.
Обеспечивающий уменьшение скачков давления, а, значит, вибрации и шумов, пневмогидроаккумулятор ─ гаситель пульсаций насоса и шире ─ гаситель пульсаций давления жидкости, напрямую способствует улучшению выходных характеристик насосов. Долговременный эффект использования демпферов ─ снижение эксплуатационных расходов на обслуживание гидравлических систем и увеличение срока их службы.
Пневмогидроаккумуляторы в качестве гасителей пульсаций дозировочных насосов используют при комплектации технологического оборудования в различных отраслях промышленности. Но особенно в больших масштабах ─ на предприятиях нефтеперерабатывающей, химической и энергетической отраслей.
Гаситель пульсаций может быть установлен на одном из трубопроводов ─ всасывающем, напорном (в большинстве случаев) или одновременно на обоих. Во всех вариантах преследуется достижение двух главных целей ─ добиться как можно более равномерной подачи дозируемой жидкости и исключить чрезмерно превышающие «номинал» значения давления на вершинах «пиков» пульсации.
Необходимость в установке пневмогидроаккумулятора в качестве гасителя пульсаций на напорной линии насоса-дозатора тем актуальнее, чем меньше диаметр напорного трубопровода, больше его протяженность, выше вязкость жидкости и скорость потока.
Наличие гасителя пульсаций позволяет рассчитывать трубопровод исходя из номинального значения производительности дозирования насоса-дозатора, а не с многократным запасом, учитывающим пиковые значения производительности.
Пневмогидроаккумулятор ─ гаситель пульсаций ─ поглощает часть жидкости, подаваемой дозирующим насосом при нагнетании, возвращая ее в гидросистему во время всасывания, таким образом, пусть и частично, но заполняя «пустоту» между двумя ходами дозирования.
Важно и то, что установленный в напорной линии гаситель пульсаций, предохраняя линию и дозировочный насос от всплесков давления, одновременно способствует повышению точности дозирования.
В некоторых случаях установка гасителя пульсаций может быть актуальной и на всасывающей линии. Чересчур короткий всасывающий трубопровод или небольшая высота всасывания могут стать причиной явления кавитации. Установка гасителя пульсаций в непосредственной близости от всасывающего клапана обеспечит бесперебойное поступление дозируемой жидкости к насосу.

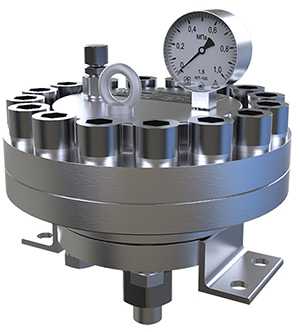

Пневмогидроаккумуляторы «Ареопаг»
Пневмогидроаккумуляторы типа ПГА производства компании «Завод дозировочной техники «Ареопаг» отличают энергоемкость, компактность, возможность использования для широкого спектра перекачиваемых жидкостей в диапазоне температур от 40 до 100OC. В них исключено смешивание потоков дозируемой жидкой и газовой фаз, им не требуется постоянная дозаправка.
Основной параметрический ряд ПГА «Ареопаг» включает как модели без разделителя сред, так и мембранные с полным газовым объемом 0,1, 0,25, 0,6, 1,6, 2,5, 4,0, 6,3, 6,5, 10,0 дм3 и номинальным давлением (PN) 10, 16, 25, 63, 100, 160, 320 кгс/см2.
Мембраны изготавливают из резины (EPDM) и фторопласта. Прокладки ─ из фторопласта, терморасширенного графита и металла.
Изделия могут использоваться в работе с агрессивными и нейтральными средами. Они прошли необходимую сертификацию и полностью соответствуют требованиям Технического регламента Таможенного союза «О безопасности машин и оборудования» (ТР ТС 010/2011) и «О безопасности оборудования для работы во взрывоопасных средах» (ТР ТС 012/2011).
www.areopag-spb.ru
Пневмогидроаккумуляторы (ПГА), гасители пульсации. Производство пневмогидроаккумуляторов (ПГА)
|
Обозначение |
Наименование |
Полный объем ПГА, л |
Разделитель сред |
Исполнение по монтажу ** |
Материал прокладок |
Окружающая среда Эксплуатация при Т, 0С |
|
АРПГА-01-10-000-192 |
ПГА 0,1/160-М-К-2 |
0,1 |
Резиновая мембрана (EPDM). Нестойкая в кислотах. |
Монтаж в разрыв нагнетательного трубопровода. Ориентация любая. Подключение резьбовое. |
Фторопласт |
агресивная 40 – 100 |
|
АРПГА-01-10-000-192-01 |
ПГА 0,1/160-М-К-2 |
Монтаж в разрыв нагнетательного трубопровода. Ориентация любая. Подключение фланцевое. |
Терморасширенный графит |
|||
|
АРПГА-01-10-000 |
ПГА 0,1/400-М-К-2 |
Монтаж в разрыв нагнетательного трубопровода. Ориентация любая. Подключение резьбовое. |
Фторопласт |
нейтральная 40 – 100 |
||
|
АРПГА-02.1-07-000 |
ПГА 0,25/63-М-К-1 |
0,25 |
Фторопластовая мембрана Фторопластовая мембрана |
Монтаж в разрыв нагнетательного трубопровода (проходной/горизонтальный). Кронштейн сварной из стали 20 |
фторопласт |
нейтральная 40 – 100 |
|
ПГА 0,25/100-М-К-1 |
||||||
|
ПГА 0,25/160-М-К-1 |
||||||
|
АРПГА-02.1-07-000-01 |
ПГА 0,25/160-М-К-2 |
Монтаж врезкой в нагнетательный трубопровод (вертикальный). Кронштейн сварной из стали 20 |
||||
|
ПГА 0,25/100-М-К-2 |
||||||
|
ПГА 0,25/63-М-К-2 |
||||||
|
АРПГА-02-09-000 |
ПГА 0,25/320-М-К-2 |
|||||
|
АРПГА-02-10-000 |
ПГА 0,25/440-М-К-2 |
|||||
|
АРПГА-02.1-07-000-02 |
ПГА 0,25/63-М-К-2 |
Монтаж врезкой в нагнетательный трубопровод (вертикальный). Все детали изготовлены из нержавеющей стали, кронштейн сборный |
фторопласт |
агресивная 60 – 100 |
||
|
АРПГА-02.1-07-000-02-192 |
ПГА 0,25/160-М-К-2 |
Монтаж врезкой в нагнетательный трубопровод (вертикальный). Все детали изготовлены из нержавеющей стали, кронштейн сборный |
фторопласт |
агресивная 60 100 |
||
|
АРПГА-03.1-06-000 |
ПГА 0,63/100-М К-1 |
0,63 |
Монтаж в разрыв нагнетательного трубопровода (проходной/горизонтальный). Кронштейн сварной из стали 20 |
металл |
нейтральная 40 – 100 |
|
|
АРПГА-03.1-06-000-01 |
ПГА 0,63/100-М К-2 |
Монтаж врезкой в нагнетательный трубопровод (вертикальный). Кронштейн сварной из стали 20 |
||||
|
АРПГА-03.1-06-000-02 |
ПГА 0,63/63-М-К-2 |
Монтаж врезкой в нагнетательный трубопровод (вертикальный). Все детали изготовлены из нержавеющей стали, кронштейн сборный |
фторопласт |
агрессивная 60 – 100 |
||
|
ПГА 0,63/100-М-К-2 |
||||||
|
АРПГА-03-07-000 |
ПГА 0,63/160-М-К-2 |
Монтаж врезкой в нагнетательный трубопровод (вертикальный). Кронштейн сварной из стали 20 |
нейтральная 40 – 100 |
|||
|
АРПГА-03-07-000-01 |
ПГА 0,6/160-М-К-1 |
Монтаж в разрыв нагнетательного трубопровода (проходной/горизонтальный). Кронштейн сварной из стали 20 |
||||
|
АРПГА-03-09-000 |
ПГА-0,63/320-М-К-2 |
Монтаж врезкой в нагнетательный трубопровод (вертикальный). Кронштейн сварной из стали 20 |
||||
|
АРПГА-08-00-000 |
ПГА 1,6/63-М-К-2 |
1,6 |
Монтаж врезкой в нагнетательный трубопровод (вертикальный). Кронштейн сборный |
нейтральная 40 – 100 |
||
|
АРПГА-07-00-000 |
ПГА 6,3/10-О-К-3 |
6,3 (для подачи 0-1600) |
без разделителя сред |
Монтаж в разрыв нагнетательного трубопровода (проходной/буквой Г). Крепление – ленточный хомут |
фторопласт |
агрессивная 60 100 |
|
ПГА 6,3/16- О-К-3 |
||||||
|
ПГА 6,3/25- О-К-3 |
||||||
|
АРПГА-04-00-000 |
ПГА 10/10- О-К-3 |
10 (для подачи 0-2500) |
||||
|
ПГА 10/16- О-К-3 |
||||||
|
АРПГА-05-00-000 |
ПГА 2,5/63-О-К-2 |
2,5 (для подачи 0-240) |
Монтаж врезкой в нагнетательный трубопровод (вертикальный). Крепление – на скобах |
нейтральная 40 – 100 |
||
|
АРПГА-06-00-000 |
ПГА 4/40-О-К-2 |
4 (для подачи 0-600) |
||||
|
АРПГА-07-00-000 |
ПГА 6,5/25-О-К-2 |
6,5 (для подачи 0-1600) |
www.areopag-spb.ru
Пневмогидроаккумулятор ПГА 4 видео Видео
…
2 лет назад
Пневмогидроаккумулятор ПГА-4 и ПГА-2,5 работает на поршневой основе. Основное предназначение – аккумулирова…
…
2 лет назад
ПГА-пневмогидроаккумулятор,вещь дорогая и зачастую не подлежащая ремонту!Видео про то,как можно изготовит…
…
9 меc назад
Очередная(успешная)попытка реанимации”мертвого”ПГА с погрузчика JCB 4CX!Делаем из не разборного (одноразового…
…
1 лет назад
Ремонтируем ПГА, заправляем ПГА азотом, обменный фонд. Продажа ПГА.
…
2 лет назад
“Умер” ПГА на JCB4CX!Диагностируем,заряжаем аккумулятор плавного хода экскаватора-погрузчика! …
…
1 лет назад
ООО “Октан-тест” осуществляютзаправку гидроаккумуляторов Азотом. Производим заправку азатомгидроаккумуля…
…
2 лет назад
После ремонта гидромотора хода гусеничного экскаватора проверяем качество выполненной работы на специаль…
…
2 лет назад
Пришли запчасти на бортовую экскаватора Хюндай!Приступаю к сборке трактора под руководством спецов! …
…
2 лет назад
На экскаваторе LIEBHERR-лопнула рука! Домой не доехать!Спасаем и варим в поле! …
…
2 лет назад
Разбираем мост и бортовую экскаватора HYUNDAI!Диагностируем состояние тормозов, подшипников и сальников !⚠️П…
…
2 лет назад
Видеобзор основных типов гидромоторов в Украине и мире. Компания Гидравлик Лайн предлагает подбор, реализа…
…
2 лет назад
После проверки гидронасоса-проверяем гидромотор экскаватора!ищу причину,почему же упала скорость у тракто…
…
1 лет назад
Проблема в 100% случаев решалась зачисткой контактов предохранителей. Если закрывать глаза на писк и не реши…
…
2 лет назад
На погрузчике JCB появились проблемы с тормозами-отстегиваем задний мост и спрыгиваем с него на ковше, далее…
…
2 лет назад
Принесли”не рабочий”гидронасос с экскаватора-погрузчика на диагностику!Проверив на стенде-поломкой оказал…
…
2 лет назад
Ставим гидронасос на экскаватор HYUNDAI на место!Следующий на очереди(проверки)гидронасос! …
…
2 лет назад
Произведя дефектовку гидроцилиндра-принял решение ремонтировать!Разброс цен на новый 102-140тыр!Ищу специали…
…
2 лет назад
Перетряхиваю ковшевую трапецию!Втулки закисли и приросли к стреле!Как их победить-смотрим)! …
…
2 лет назад
Подробнее : http://ru.stonecrushersolution.org/karernaya-drobilka/Karernaya-Drobilka.html Продам ВАКС-2,75-30, ПГА-4-5, ДСУ-1к, БДСУ Выпрямительный.
videosmotret.ru
