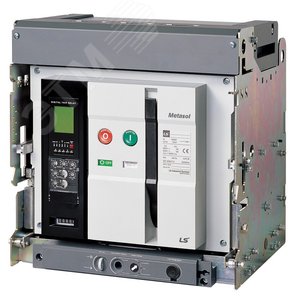

Воздушный автоматический выключатель LSIS, серии Metasol. Серия включается в себя трех и четырех полюсные автоматы, номинальными токами от 630 до 6300А, отключающей способностью от 65 до 150 кА, выкатного или стационарного исполнения.
Электронный расцепитель тип «А»
Защиты
L — защита от перегрузки 0,5…1 от Iном с регулируемым временем срабатывания 0,5…20 сек.
S — защита от короткого замыкания 1,5…10 от Iном с регулируемым временем срабатывания 0,5…0,4 сек.
I — защита от короткого замыкания 2…15 от Iном с мгновенным срабатыванием.
G — защита от замыкания на землю с регулируемым временем срабатывания 0,1…0,4 сек.
Измерения
На встроенном дисплее расцепителя, отображаются действующие значения тока по каждой фазе.
Подключение к сетям
— Modbus/RS485 для управления автоматом и передачи результатов измерений.
— Profibus-DP для управления автоматом и передачи результатов измерений (опция).
В комплектацию входит:
— коммутационный блок с расцепителем
— контакты состояния
— мотор-привод
— катушка включения
— независимый расцепитель
Корзина для коммутационного блока не входит в комплект и заказывается отдельно.
Воздушный автоматический выключатель AS-32E3-32A M2D2D2BX AC6U0AL
Производитель
Масса, кг
100
Высота (мм)
700
Отключающая способность, кА
85
Номинальный ток, А
3200
Все характеристики
414 410,98 руб.
В наличии:
1 шт.
Срок отгрузки:
2-3 дня
Описание
Автоматические воздушные выключатели Susol/Metasol предназначены для защиты электрических цепей от перегрузок и токов короткого замыкания.
Данные аппараты отличаются особенностью конструкции, предусматривающей наличие дугогасительной камеры.
Воздушные автоматы применяются в низковольтных комплектных и распределительных устройствах, как правило, в роли вводных или секционных выключателей.
— Отключающая способность до 150 кА
— Номинальные токи до 6 300А
— Исполнение: выдвижное/стационарное
— Моторный привод, другие опции
Производитель: LSIS (Южная Корея)
Технические характеристики
- Производитель
- LS Electric
- Масса, кг
- 100
- Высота (мм)
- 700
- Отключающая способность, кА
- 85
- Номинальный ток, А
- 3200
- Ширина (мм)
- 550
- Выводы
- Автоматическое подключение
- Исполнение
- Выкатное
- Выводы
- Автоматическое подключение
- Глубина (мм)
- 1000
- Модель
- AS-32E3-32A M2D2D2BX AC6U0AL
- Микропроцессорный расцепитель
- AC6
- Отключающая способность, кА
- 85
- Расположение главных выводов
- Стандартное RST(N)
- Номинальное напряжение минимального расцепителя напряжения
- Без расцепителя минимального напряжения
- Номинальное напряжение двигательного привода
- 200~250 В переменного или постоянного тока
- Опции
- Контакт сигнализации срабатывания. Кнопка возврата в исходное состояние.
- Номинальное напряжение катушки включения автоматического выключателя
- 200~250 В переменного или постоянного тока
- Номинальное напряжение независимого расцепителя
- 200~250 В переменного или постоянного тока
- Опции
- Контакт сигнализации срабатывания. Кнопка возврата в исходное состояние.
- Типоразмер
- 3200
- Тип вспомогательного контакта и взвода пружины
- Стандартное ОТКЛЮЧЕНИЕ — взвод 5a5b
- Число полюсов
- 3
Автоматический воздушный выключатель Metasol AS-32E3-32A M2D2D2BX NG5U0 RU |
|
Наличие:уточняйте заказать по телефону 8 800 350 02 06 |
Типоразмеры до 6300А серии Metasol ACB представляют собой полную линейку выключателей с разделением на 4 типоразмера. Данная опция и широкий диапазон характеристик позволяют проектировать компактные решения используя единый форм-фактор. |
- Oфициальная гарантия производителя
- Отгрузка транспортными компаниями
- Возможность самовывоза со склада
- Условия работы подробнее…
347 280 р.Купить:
Нашли дешевле? Сделаем скидку!
Технические характеристики Автоматический воздушный выключатель Metasol AS-32E3-32A M2D2D2BX NG5U0 RU
| Производитель: | LSIS |
| Тип: | Metasol |
| Артикул производителя: | 291009258B |
| Типоразмер (AF): | 3 200 |
| Номинальный ток, A (In max), при 40°С: | 3 200 |
| Номинальное напряжение изоляции. В (Ui): | 1 000 |
| Номинальное рабочее напряжение. В (Ue): | 690 |
| Номинальное импульсное выдерживаемое напряжение, В (Uimp): | 12 |
| Частота, Гц: | 50/60 |
| Кол-во полюсов (Р): | 3 |
| Ном. откл.спос-ть.(кА, симм.)(Icu) МЭК 60947-2 KS С 4620 460 В/480 В/500 В: | 85 |
| Ном. вкл. спос-ть (кА, пик.) (Icm) МЭК 60947-2 KS С 4620 460 В/480 В/500 В: | 187 |
| Номинальная рабочая отключающая способность, кА (Ics)…% Х Icu: | 100 |
| Номинальный кратковременно выдерживаемый ток, кА (Iсw) 1 сек.: | 85 |
| Номинальный кратковременно выдерживаемый ток, кА (Iсw) 2 сек.: | 75 |
| Номинальный кратковременно выдерживаемый ток, кА (Iсw) 3 сек.: | 65 |
| Время работы, мс (Максимальное время отключения): | 40 |
| Время работы, мс (Максимальное время включения): | 80 |
| Износостойкость, циклов (механическая): | 15 000 |
| Износостойкость, циклов (электрическая): | 5 000 |
| Микропроцессорный расцепитель: | N |
| Сертификация: | KS/KEMA/KERT/GOST/EAC |
|
Тип |
Metasol |
|
Типоразмер (AF) |
3200 |
|
Номинальный ток, A (In max), при 40°С |
3200 |
|
Номинальное напряжение изоляции. В (Ui) |
1000 |
|
Номинальное рабочее напряжение. В (Ue) |
690 |
|
Номинальное импульсное выдерживаемое напряжение, кВ (Uimp) |
12 |
|
Частота, Гц |
50/60 |
|
Кол-во полюсов (Р) |
3 |
|
Номинальная рабочая отключающая способность, кА (Ics)…% Х Icu |
100 |
|
Номинальный кратковременно выдерживаемый ток, кА (Iсw) 1 сек. |
85 |
|
Номинальный кратковременно выдерживаемый ток, кА (Iсw) 2 сек. |
75 |
|
Номинальный кратковременно выдерживаемый ток, кА (Iсw) 3 сек. |
65 |
|
Время работы, мс (Максимальное время отключения) |
40 |
|
Время работы, мс (Максимальное время включения) |
80 |
|
Износостойкость, циклов (механическая) |
15000 |
|
Износостойкость, циклов (электрическая) |
5000 |
|
Микропроцессорный расцепитель |
N |
|
Сертификация |
KS/KEMA/KERT/GOST/EAC |
|
Ном. откл.спос-ть.(кА, симм.)(Icu) МЭК 60947-2 KS С 4620 460 В/480 В/500 В |
85 |
|
Ном. вкл. спос-ть (кА, пик.) (Icm) МЭК 60947-2 KS С 4620 460 В/480 В/500 В |
187 |
Кешбэк ЭТМ
до 57008.03 баллов
Силовой 3 полюсный воздушный автоматический выключатель переменного тока в выкатном исполнении на номинальный ток 3200 А, с электронным расцепителем (AC6), мотор-приводом, катушкой включения, независимым расцепителем. Корзина заказывается отдельно. Выключатель имеет номинальную отключающую способность 85 кА. Трехполюсные автоматические выключатели LS Electric типа Metasol предназначены для применения в электрических цепях с напряжением 690 В переменного тока частотой 50 гЦ, их защиты от токов короткого замыкания, токов перегрузки, а также для нечастых оперативных включений и отключений.
