Заголовок сообщения: Зарядное устройство BOSH AL1450 DV
|
|
Родился
Зарегистрирован: Вт окт 15, 2019 14:58:27 Рейтинг сообщения: 0
|
Всем привет. ЗУ до меня уже ремонтировали и после ремонта как только к нему подключили АКБ оно проработало несколько секунд и с дымом сгорело. Было замечено что в горячей части менялся ШИМ, MOSFET, резистор с шимки на затвор, диоды моста. |
| Вернуться наверх |
Профиль
|
 |
Добавлено: Чт июл 09, 2020 14:41:35
| Реклама | |
|
|
|
|
|
otest |
Заголовок сообщения: Re: Зарядное устройство BOSH AL1450 DV
|
|
Карма: 27 Рейтинг сообщения: 0
|
Схема должна быть здесь, а не там. |
| Вернуться наверх | |
|
| Реклама | |
|
|
|
|
|
yanofa |
Заголовок сообщения: Re: Зарядное устройство BOSH AL1450 DV
|
|
Зарегистрирован: Вт окт 15, 2019 14:58:27 Рейтинг сообщения: 0
|
А как сюда pdf выложить? Или будет лучше если я этот файл брошу на яндекс диск и дам ссылку туда? |
| Вернуться наверх | |
|
|
Asaba |
Заголовок сообщения: Re: Зарядное устройство BOSH AL1450 DV
|
|
Карма: 62 Рейтинг сообщения: 0
|
Таки ты сам уже разобрался почти, только не смог сделать окончательные выводы. |
| Вернуться наверх | |
|
| Реклама | |
|
Приглашаем на вебинар «LED-драйверы в линейке поставок Компэл. Новинки и хиты» (20.04.2023) Приглашаем всех желающих принять участие в вебинаре, посвященном LED-драйверам. На мероприятии мы рассмотрим существующую и новую продукцию из линейки поставок Компэл для интерьерного, архитектурно-декоративного, наружного и промышленного освещения, а также специальные драйверы с повышенной выходной мощностью для освещения площадей, стадионов и теплиц. Будут представлены LED-драйверы производителей MEAN WELL, MOSO, Snappy, а также драйверы для аварийного освещения (ISSATA). Рассмотрим их особенности и преимущества; узнаем, какая новая продукция появилась у MEAN WELL за прошедший год, и чего нам ждать в будущем. Подробнее>> |
|
|
АлександрNZ |
Заголовок сообщения: Re: Зарядное устройство BOSH AL1450 DV
|
||
Карма: 72 Рейтинг сообщения: 0
|
А как сюда pdf выложить? Просто прикрепляете файл к сообщению. Выбор файла находится ниже поля ввода сообщения. |
||
| Вернуться наверх | |||
|
| Реклама | |
|
|
|
|
|
yanofa |
Заголовок сообщения: Re: Зарядное устройство BOSH AL1450 DV
|
|
Зарегистрирован: Вт окт 15, 2019 14:58:27 Рейтинг сообщения: 0
|
То есть я правильно понял: 27 В на выходе без нагрузки т.е. АКБ это нормально? |
| Вернуться наверх | |
|
|
АлександрNZ |
Заголовок сообщения: Re: Зарядное устройство BOSH AL1450 DV
|
||
Карма: 72 Рейтинг сообщения: 0
|
Подключайте как в инструкции написано и будет всё нормально. |
||
| Вернуться наверх | |||
|
|
yanofa |
Заголовок сообщения: Re: Зарядное устройство BOSH AL1450 DV
|
|
Зарегистрирован: Вт окт 15, 2019 14:58:27 Рейтинг сообщения: 0
|
Подключил в разрыв АКБ амперметр, параллельно вольтметр и воткнул в зарядку аккумулятор bosch 2 607 335 683 D58216U 12В 2,6А. После включил ЗУ в сеть. Светодиод не загорелся. В итоге без АКБ на выходе зарядки появилось прыгающее напряжение порядка 4-7 В. Оказался пробит стабилитрон D7. Добавлено after 12 minutes 43 seconds: |
| Вернуться наверх | |
|
. Правда на этот раз сгорела без дыма и гари.|
yanofa |
Заголовок сообщения: Re: Зарядное устройство BOSH AL1450 DV
|
|
Зарегистрирован: Вт окт 15, 2019 14:58:27 Рейтинг сообщения: 0
|
Как и ожидалось в горячей части пробились 2 диода моста, полевик превратился в гвоздь, ну и соответственно ШИМка под замену. В очередной раз проверил все пассивные элементы в горячей части. На этот раз все резисторы целы, у керамики емкость соответствует, ESR и емкость электролитов в норме. КЗ во вторичных цепях нет. Дефектов паек нет. |
| Вернуться наверх | |
|
|
yanofa |
Заголовок сообщения: Re: Зарядное устройство BOSH AL1450 DV
|
|
Зарегистрирован: Вт окт 15, 2019 14:58:27 Рейтинг сообщения: 0
|
Да… печально что ни укого идей нет. Я тоже в тупике |
| Вернуться наверх | |
|
|
1en2 |
Заголовок сообщения: Re: Зарядное устройство BOSH AL1450 DV
|
|
Карма: 14 Рейтинг сообщения: 0
|
Идея простая…1- нарисовать схему по-человечески !!!…2. Выкинуть всё ненужное (и неизвестное) со вторички, оставив только стабилизацию напряжения и тока на 358й…3. Добавить защиту от переполюсовки…При желании ограничение тока можно сделать только в первичке… |
| Вернуться наверх | |
|
Кто сейчас на форуме |
|
Сейчас этот форум просматривают: нет зарегистрированных пользователей и гости: 7 |
| Вы не можете начинать темы Вы не можете отвечать на сообщения Вы не можете редактировать свои сообщения Вы не можете удалять свои сообщения Вы не можете добавлять вложения |
3 |
2 609 140 650 | (6.4.11)
Bosch Power Tools
AL 1411 DV
(7,2 – 14,4 V)
2 607 224 392 (EU)
AL 1450 DV
(7,2 – 14,4 V)
2 607 224 702 (EU)
GSR 9,6-2/GSR 12-2/
GSR 14,4-2:
2 605 438 606
GSR 18-2:
2 605 438 634
2 608 572 080
AL 2450 DV
(7,2 – 24 V)
2 607 225 028 (EU)
2 607 225 030 (UK)
2 607 225 032 (AU)
9,6 V (NiCd)
2 607 335 540 (1,5 Ah)
9,6 V (NiMH)
2 607 335 682 (2,6 Ah)
18 V (NiCd)
2 607 335 536 (1,5 Ah)
2 607 335 266 (2,0 Ah)
12 V (NiCd)
2 607 335 542 (1,5 Ah)
2 607 335 262 (2,0 Ah)
14,4 V (NiCd)
2 607 335 534 (1,5 Ah)
2 607 335 264 (2,0 Ah)
12 V (NiCd)
2 607 335 676 (2,4 Ah)
12 V (NiMH)
2 607 335 684 (2,6 Ah)
14,4 V (NiCd)
2 607 335 678 (2,4 Ah)
14,4 V (NiMH)
2 607 335 686 (2,6 Ah)
18 V (NiMH)
2 607 335 688 (2,6 Ah)
AL 2404
(7,2 – 24 V)
2 607 225 184 (EU)
2 607 225 186 (UK)
AL 2425 DV
(7,2 – 24 V)
2 607 224 426 (EU)
2 607 224 428 (UK)
OBJ_BUCH-592-003.book Page 3 Wednesday, April 6, 2011 7:50 AM
Товар добавлен в корзину.
Товар добавлен к сравнению.
Добавлен к сравнению.
Код товара: 68384
- Обзор
- Описание товара
- Характеристики
- Отзывы
Устройство зарядное AL 1450 DV B
|
|
Описание товара Bosch AL 1450 DV
7.2-14.4V, 1 час
Характеристики Bosch AL 1450 DV
| Бренд | Bosch | |
| Код товара | 68384 | |
| Страна | КНР | |
| Характеристики | ||
| Напряжение аккумулятора, В | 7,2/14,4 | |
| Аккумулятор | ||
| Тип аккумулятора | Ni-Cd/Ni-MH | |
| Габариты и вес | ||
| Высота упаковки, мм | 97 | |
| Длина упаковки, мм | 220 | |
| Ширина упаковки, мм | 160 | |
| Масса брутто, кг | 0.625 |
Другие товары |
| Производительность | ||
| Ток, А | 3 |
Пункты выдачи заказов СДЭК в городе
Выберите регион:
- Москва
- Санкт-Петербург
- Воронеж
- Ростов-на-Дону
- Нижний Новгород
- Екатеринбург
- Казань
- Новосибирск
Постамат
Прием посылок тяжелее 35 кг
AL 1450 DV отзывы
- Зарядные устройства
- Инструмент
- Зарядные устройства Bosch
Внимание! Действительный цвет и текстура товаров могут незначительно отличаться от их изображений, представленных на сайте.
Компания-производитель оставляет за собой право на изменение комплектации и места производства товара без уведомления дилеров!
Информация о технических характеристиках, комплекте поставки и внешнем виде, может отличаться от указанной на сайте.
Сообщить о поступлении
Как только товар появится в продаже,
на Ваш e-mail будет выслано письмо с уведомлением.
Выберите регион:
- Москва
- Санкт-Петербург
- Воронеж
- Ростов-на-Дону
- Нижний Новгород
- Екатеринбург
- Казань
- Новосибирск
Долго искал схему зарядки схема зарядки Bosch AL1450DV не нашёл (только после ремонта).
Зарядки перестал гореть зелёный светодиод
Внутри оказался блок питания посложнее компьютерного
Проверил все транзисторы микросхемы , особенных отклонений не заметил. Конденсаторы качественные все в норме с ESR , тоже, ниже допустимого.
Заменил LM358
Спалил ключевой транзистор- STP5NK80Z – STP5NK80ZFP N-CHANNEL 800V – 1.9W – 4.3A TO-220/(TO-220FP-меньше мощность) Zener-Protected SuperMESH™Power MOSFET Наличие в маркировке букв FP значит изолированный корпус (быть может принципиально при использовании радиатора).Транзистор однозначно MOSFET. На смену подходят транзисторы имеющие в маркировке 5N60, 5N80. Также подойдет BUZ90 и остальные, к примеру из серии IRF.
Дело было в резисторе непонятного номинала , Кто знает какого?
Стандартная схема регулятора импульсной зарядки на UC3842 почти как у Bosch AL1450DV
Резистор при питании 220В д.б. порядка 75-100Ком , греется довольно сильно , лучше поставить 2 Вт(поставил какой-то 2 Вт примерно 80Ком) .
Заменил UC3842 (можно заменить на UС3843) ,Оптрон CNY17F-2, LM358.
Было подозрение на мс 16 ног.Но никто не смог найти на нее ни схемы ни даташита. Отыскать .pdf на м/с 6HKB 07501758, но все безрезультатно. 6HKB07501758 единственно вызнал, что производитель компания STM …..
Вот что написано у нее на корпусе:
?HUI 0750 1833 /1 строка
B GK390TT /2 строка
VM99 CHN /3 строка
или ещё
0750 L9L4 /MKL
L GK8080LW
V6 99 CHN
Может кто знает ,что это за мс и чем ее можно заменить?
MAX712/713 MAX8213/8214 (что-то похожее?) – 16 ног
ICM7556 -14(8) ног не то
С зарядками бош достаточно все забавно))) микросхемы у их по спец заказу…
Советую направить внимание на м/с MAXIM2003 (аналог bq2003). На ней можно воплотить необходимое зарядное. Либо max713. В КИТ и готовый дают.
Кто-то говорит, что 6HKB07501758 дохнет при подключении убитого аккумулятора, но это не наш случай.
Взрывать больше ничего не хотелось, поэтому подключил зарядку (по методике) в 36в переменки, предварительно подпаяв к злополучному резистору параллельно ещё 20Ком. Блок запищал и моргнул зелёненький диод. Ничего не нагрелось , замыканий нет. Отпаиваем 20Ком и включаем в сеть – всё работает , резистор греется ощутимо , как и было задумано.
На последок немного доп. информации по аккумуляторам
Предполагаю что 3-ий контакт это терморезистор для контроля температуры аккумулятора. Ето 2-ой конец соединен с минусом.Сопротивление 10ком
На данный момент желаю узнать – что же стоит в родных аккумуляторах Bosch. Скорее всего терморезистор, ибо на плате контакт подписан «NTC». Я повесил постоянный резистор 10 килоОм меж третьей ногой и минусом АКБ – полет обыденный, заряжает. Аккумулятора Bosch к огорчению под рукой нету – может кто нибудь глянуть тип терморезистора и номинал или фотку детальки выложить.
акки разные:
12v 1.2Ah(2003г) =6.9кОм
12v 1.2Ah(2003г) =7.7кОм
12v 1.5Ah(2008г) =7.8кОм
14.4v 1.5Ah(2007г) =6.1кОм
12v 1.5Ah(2005г) Сопротивление резистора 6.19 килоОм, стоит меж «-» и «С».
У хитачи тармодатчик зарядку отключает при сопротивлении 2,85kOm. Остальные АКБ можете прозвонить, нежели контакты совпадают
Отключение происходит от температуры банок АКБ (+55″С)
Ещё
Сравним характеристики 2-х ЗУ:
Bosch AL1419DV зарядный ток 1.9 А -1100 р.
Bosch AL1450DV зарядный ток 5 А – 3000 р.
Напряжение заряжаемых батарей однообразное: (7,2…14,4 В) оба подходят для заряда NiCd и NiMh .
Просто 1450 зарядит батарею емкостью 2,6 А*ч за 40 минут, а 1419 за 1 час 45 мин.
Popularity: 22% [?]
|
Новичок Регистрация: 19.09.2013 Сообщений: 88 Репутация: 31
|
Стоит такая же задача. Хочу уменьшить ток заряда в зарядке AL1450DV хотя-бы до 2А. |
|
|
|
Гуру Регистрация: 10.11.2011 Адрес: Taganrog |
Набери регулятор тока на ФЕТ. |
|
|
|
Новичок Регистрация: 04.04.2013 Сообщений: 6 Репутация: 10
|
Я собрал ЗУ на мс MAX713 в импульсном режиме. Оказалось просто и надежно. Можно подбирать любое количество аккумуляторов и ток заряда. Также сделал автоматическое разрядное устройство. |
|
|
|
Новичок Регистрация: 19.09.2013 Сообщений: 88 Репутация: 31
|
Заменил резистор R10 20k (обозначение на плате). Поставил 15k. Ток заряда уменьшился до 2,6А. На фото хорошо видно. Всем спасибо. |
|
|
|
Новичок Регистрация: 13.09.2014 Сообщений: 4 Репутация: 10
|
Цитата:
Сообщение от vartom Заменил резистор R10 20k (обозначение на плате). Поставил 15k. Ток заряда уменьшился до 2,6А. На фото хорошо видно. Всем спасибо. Доброго времени суток! |
|
|
|
Новичок Регистрация: 04.04.2013 Сообщений: 6 Репутация: 10
|
напиши, что на нем написано |
|
|
|
Новичок Регистрация: 13.09.2014 Сообщений: 4 Репутация: 10
|
Цитата:
Сообщение от oleg40a47 напиши, что на нем написано На транзисторе который на радиаторе P5NK80Z , на варисторе к сожалению ничего не видно он черный, то ли сгорел то ли от старости. |
|
|
|
Новичок Регистрация: 04.04.2013 Сообщений: 6 Репутация: 10
|
это N-channel MOS Power транзистор (полевой) 5N80, у меня стоит MTP6N60 (фирмы SGS-Thomson ). Можно запросто купить этот транзистор или подобрать его аналог. Что касается другой детали то мне непонятно о какой именно детали ты говоришь. |
|
|
|
Новичок Регистрация: 13.09.2014 Сообщений: 4 Репутация: 10
|

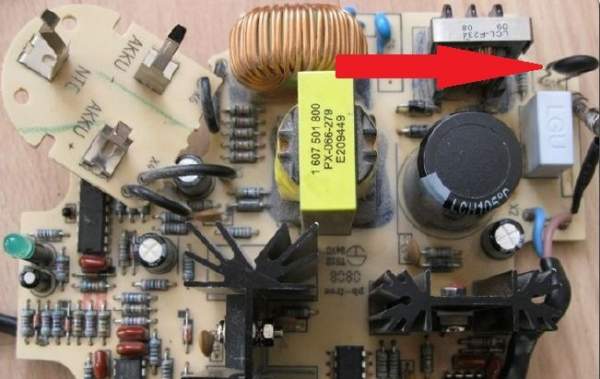

Значит установлен на плате указано стрелкой: |
|
|
|
Новичок Регистрация: 04.04.2013 Сообщений: 6 Репутация: 10
|

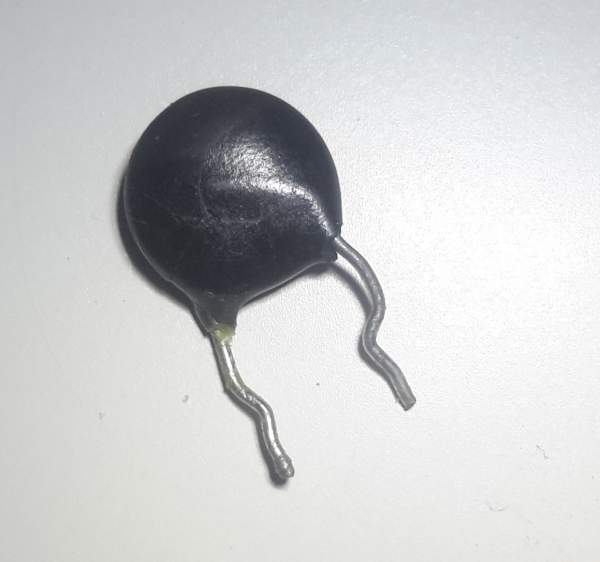

Это похоже NTC Thermistor — UEI005. По-моему его сопротивление= 5 ом. Но это надо проверить в интернете. Я не разбирал зарядное дальше, но Вы посмотрите, если он подключен последовательно входной цепи питания, то это точно термистор. Кстати на схеме , которая выложена на сайте, он обозначен RT1 ( термистор ) и он номиналом 22 Ома. Желаю удачи |
|
|
