Спортивный карт: чертежи, размеры и подробный фото отчёт по сборке картинга своими руками

Автор построил простой карт с двигателем от квадроцикла. Просмотрев эту фото подборку, Вы также сможете сделать карт своими руками в домашних условиях.

Материалы:

Двигатель от квадроцикла 107 см3, вариатор.
Ступицы и тормозной диск от VW Гольф 2.
Звезда и цепь от скутера Альфа.
Колёса от СМЗ и скутера.
Трубы квадратного сечения 20 х 20, 25 х 25, 30 х 30 мм.
Трубы круглого сечения.
Топливный бак от бензопилы Дружба.
Задняя ось сечением — 25 мм.
Опорные подшипники — 25 мм.
Листовой металл — 1 мм.
Крепёжные элементы, болты, гайки и пр.

На рисунке показаны габаритные размеры карта.

Для изготовления рамы карта, использовались трубы с квадратным сечением.

Чертежи спинки сидения карта.

Стойка рулевой колонки.

Далее на фото показан процесс постройки самодельного картинга.

Сварена рама.

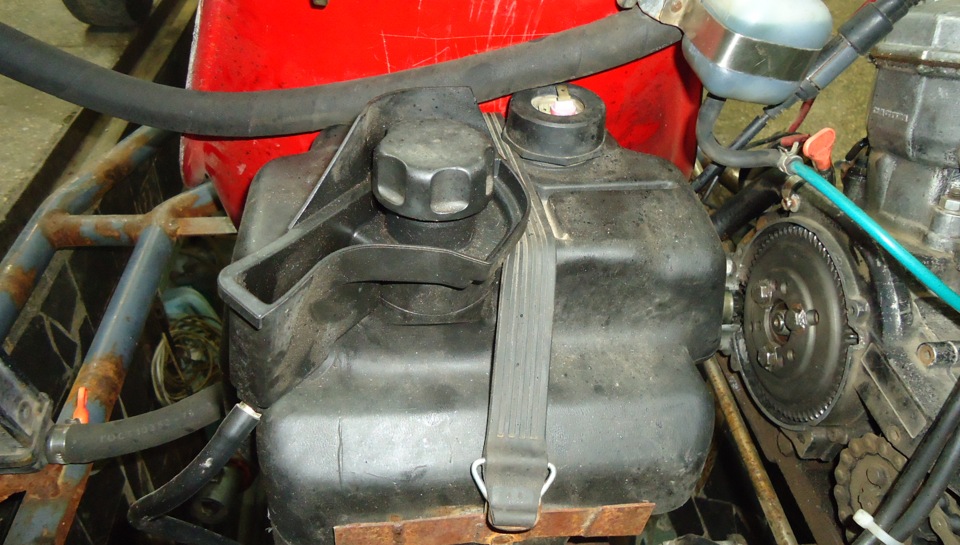

Топливный бак от бензопилы.

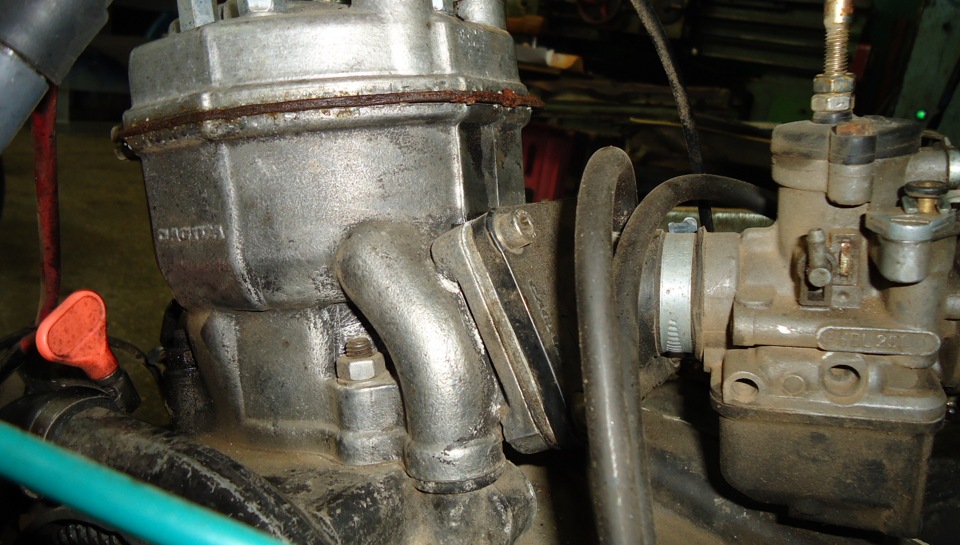

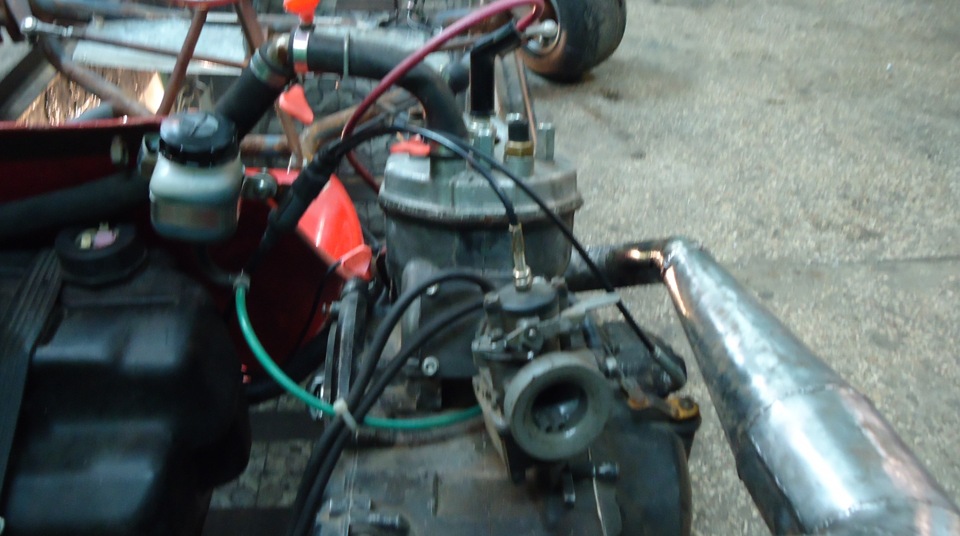

Двигатель от квадроцикла.

Педальный узел.

Сборка задней оси.

Ось выточили из лома, диаметр задней оси составил 25 мм.

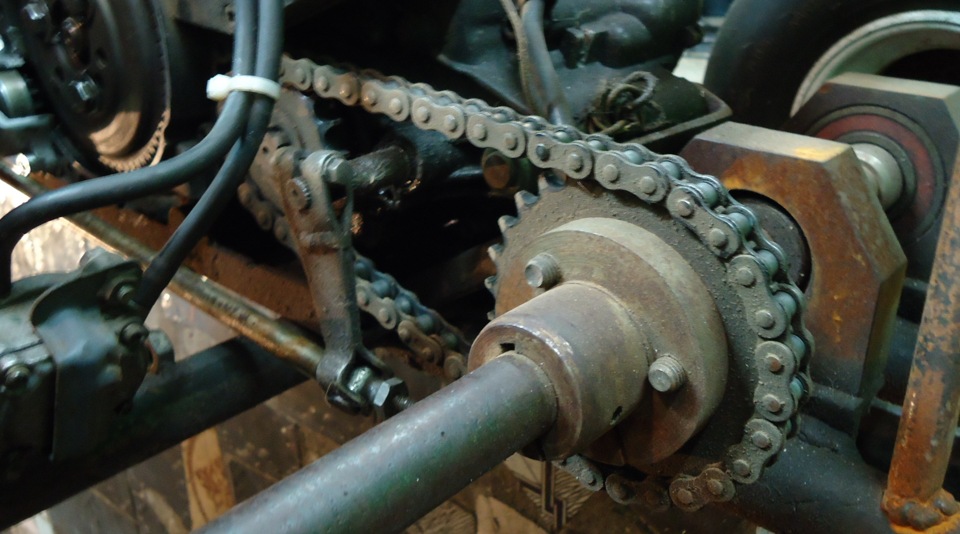

Ведомая звезда на 34 зуба.

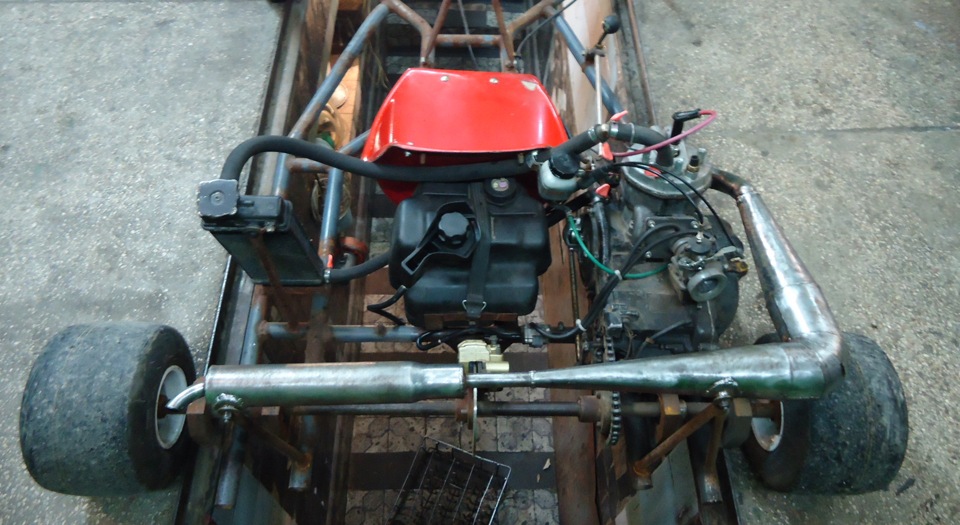

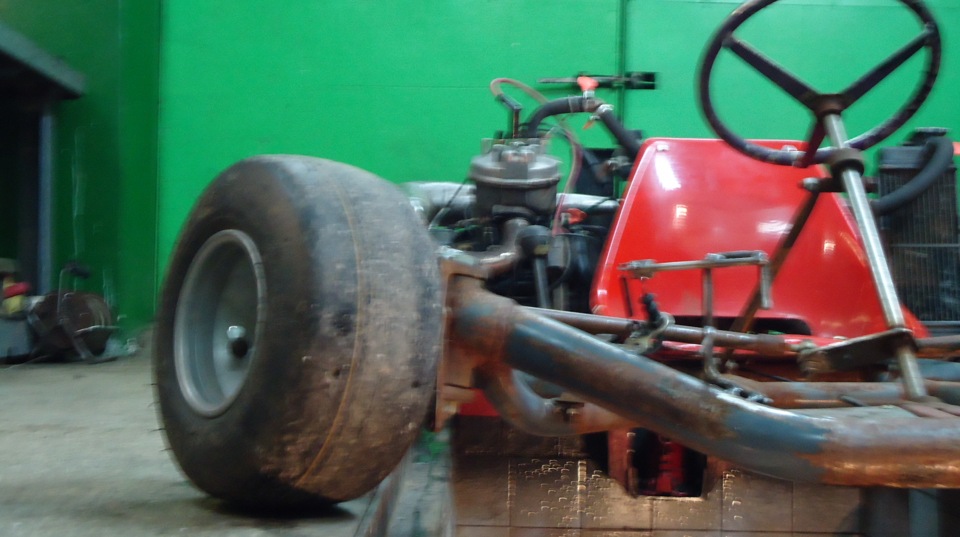

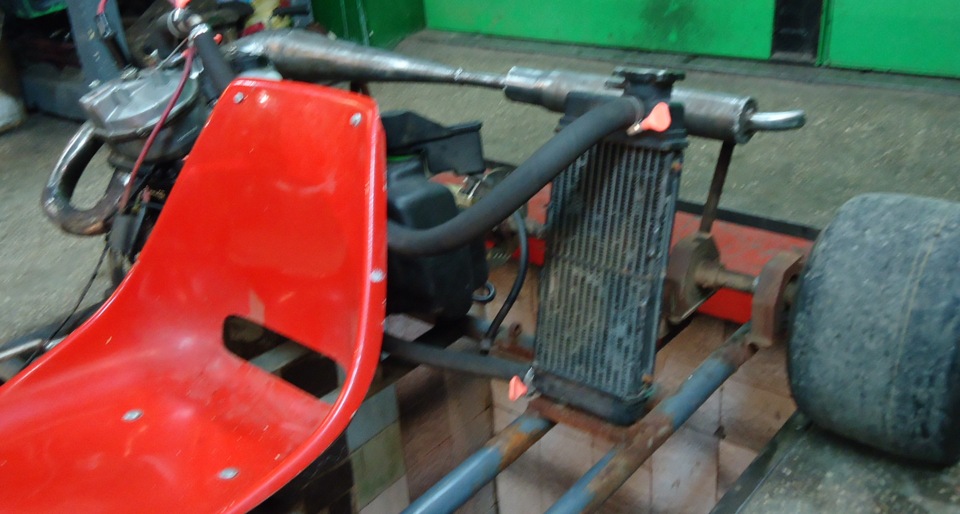

В результате работы, у автора получился вот такой самодельный карт:

Автор самоделки: Владимир Мельник.

Источник

С наступлением зимы 2011г., моя голова в очередной раз, решила лишит покоя мои руки.)Идея заключалась в создание какого -нибудь Транспортного Средства с ноля, , но не принципиально, что именно:багги, трайк, квадрик и т. п…остановился на картинге.ранее с подобной техникой, был знаком поверхностно, но все же заморочился, перелопатил достаточно много инфы, но вскоре понял, что вся информация в основном либо на базовом уровне, либо со времён СССР…Да, а те кто владеет ценными знаниями, деляться ними, мягко говоря, не охотно!Вообщем, распечатал с нета парочку чертежей простейших рам, чтоб хоть от чего отталкиваться, раздобыл тонкостенную трубу из хромонсилевой стали, подготовил стапель и начал лепить элементы рамы.Сперва ланжероны, затем переднюю балку, поперечные усилители и т.д. …Следующим этапом было собрать все вышеуказанные элементы воедино.В процессе сварки, осознал, что всё не так элементарно, как казалось!)сложность, в том, что всё должно быть идеально симетрично:углы, диагонали.По итогу нескольких трудоёмких вечеров, образовалась рама, правда совсем голая, то есть без крепежных элементов, и посадочных мест, для всех узлов и агрегатов управления.Следующими задачами стали поиски дисков и резины, подбор металла для ступиц, задней оси, поворотных кулаков, бугелей, рулевого механизма…Правда эти вопросы решились, довольно таки быстро:резина «КЕNDA»(слик)S-56 у официалов в Одессе, по адекватным ценам;диски алюм.литьё(hand made из Харькова);а металлзаготовки колдовал повсюду:и на металлоломе, и на металлопрокате, и у хороших товарищей, токарей-фрезеровщиков).Вскоре рама обросла разным железом)Должен признать, каждая новая деталь, вызывала у меня восторг и заряжала энтузиазмом!) Оставалось найти нужный двигатель…долго искать не пришлось!нарыл именно то, что хотел: Cagiva 200cc 1995г.в. 6-скоростей, водяное охл. мощность:40л.с. 12000 об. карб и радиатор отдали вместе с мотором.глушителя не было, поэтому выхлоп тоже hand made…Заказал суппорта и главный тормозной цилиндр, на днях приедут, буду тулить…На послед останеться обвес, покраска и гальваника…завтра хочу протестить?!чё я тут наварил?)))

Источник

Делаем картинг своими руками: чертежи, фото

Чертежи картинга для сборки своими руками в домашних условиях.

Карт – одноместный спортивный автомобиль без кузова и подвески, оснащается двигателем воздушного охлаждения с одним цилиндром. Для постройки картингов используются двигатели от мотоциклов, мопедов и даже бензопил.

В этом самодельном картинге автор установил мотор объёмом 125м³ (мощность 10.5 л/с) от мотоцикла Минск.

Карт с таким двигателем способен развить максимальную скорость до 80 км/ч.

Под рулевой рейкой установлен топливный бак сделанный из бачка системы охлаждения авто.

На карт установлены дисковые тормоза.

Педали «газ» и «тормоз» выгнуты из стального прута, тяги сделаны из тросов.

Привод осуществляется через цепь на звёздочку установленную на заднюю ось.

Выхлопная система взята также от мотоцикла и переделана под габариты карта.

Установлен комплект стандартных шин для картинга.

Схема конструкции картинга.

Габаритные размеры карта.

Картинг класса «пионер» схема и чертежи.

Чертежи рамы картинга.

Чертежи поворотного кулака передней ступицы колеса карта.

Чертежи рамы карта.

Чертежи опоры двигателя для картинга.

Рулевая трапеция.

Размеры карта.

Чертежи заднего моста.

В этом видео автор рассказывает как сделать картинг.

Источник

Картинг своими руками: чертежи, размеры, подробное описание

Чертежи картинга с размерами для самостоятельной сборки. Подробное руководство как сделать картинг своими руками с подробным описанием.

Как известно карт это самый простой спортивный мини автомобиль, без кузова и подвески, оснащённый одноцилиндровым двухтактным двигателем воздушного охлаждения и дисковыми тормозами.

Несмотря на то, что автомобиль сам по себе прост, изготовить его не так уж легко. Далее предлагаю посмотреть несколько фото самодельного карта с двигателем от мотоцикла Минск, объёмом 125м³.

На фото дисковые тормоза.

Далее представлены чертежи картинга, которыми можно воспользоваться для самостоятельного изготовления карта.

На рисунке показана конструкция картинга со всеми узлами и деталями.

Основные узлы автомобиля.

Габаритные размеры картинга:

Расстояние между осями — 115 см.
Колёсная база – задняя — 730 см.
Передняя – 750 см.

Чертежи рамы картинга с размерами и описанием.

Поворотный кулак переднего колеса.

Чертежи опор двигателя и отбойников картинга.

Задний мост картинга.

Рулевая трапеция карта.

Воспользовавшись чертежами, Вы сможете самостоятельно сделать картинг своими руками.

Рекомендую посмотреть интересное видео о сборке картинга.

Видео

В этом видео подробно рассказывается, как сделать картинг своими руками. Видео имеет много положительных отзывов и комментариев.

Дальше серия видео уроков — самодельный картинг. В этом видео — как сделать раму на картинг.

Продолжение. Покупка двигателя на картинг.

Продолжение. Как сделать рулевую на картинге.

Продолжение. Испытание самодельного картинга.

Колеса.

В представленной модели применены колеса двух типов (по ширине).

диск 4 J — 4,5 PCD = 6 х 76 ЕТ = 4 DIA = 55
шина 110 / 60 R 4,5

Заднее колесо:

диск 6,5 J — 4,5 PCD = 6 х 76 ЕТ = 4 DIA = 55
шина 168 / 40 R 4,5

Прежде чем приступить к проектированию, необходимо точно знать размеры применяемых дисков и шин. Выбранные размеры колес должны определить: дорожный просвет не менее 30 (мм); длину вала заднего моста; высоту втулок на раме для крепления поворотных механизмов передних колес; расположение оси заднего моста в кронштейнах.

Кронштейны (опоры) креплений заднего моста.
Пластина крепления привода гидравлических тормозов.
Установочный крепеж бензонасоса.
Место крепления устройства натяжения цепи.
Пластины для крепления двигателя.
Косынки крепления днища.

Сваривается из гнутых цельнотянутых металлических труб 30ХГСА. Толщина стенок составляет 1,5 (мм). Диаметр трубы: 28 (мм) – несущие элементы; 18 (мм) – вспомогательные элементы (отбойники, опоры).

Согнуть трубы можно при помощи самодельного трубогибочного приспособления.

Рулевое управление

Для его изготовления понадобится тонкостенная труба диаметром 16 мм. Рулевая колонка сваривается с центром колеса. Вращение ее происходит в 2 скользящих подшипниках. Чтобы рулевая колонка не смещалась в продольном направлении, на ней нужно приварить упорные кольца. Сошка, плечо которой 60-65 мм приваривается к колонке. Длину самой поперечной тяги определяют в процессе испытания машины, и она должна быть регулируемая.

П-образную проушину приваривают к одному концу тяги, а в другой вставляется и приваривается стальная втулка с внутренней резьбой М10, в которую вворачивается 40-50 мм стержень с контргайкой и припаянной проушиной. Поперечная тяга соединяется с рулевой посредством шарнира через проушины болтами O8. Все шарниры для устранения люфта имеют резиновые втулки. Колеса должны поворачиваться под углом 30-35°. Зазор между ними и рамой составляет не менее 5 мм. Все соединения шплинтуются на корончатых гайках.

Гидравлические тормоза.

Корпус суппорта.
Рабочий цилиндр.
Поршень.
Манжета резиновая.
Тормозная колодка.
Фрикционный материал.
Место крепления штуцера тормозного шланга.
Направляющая колодок.
Прижимная пружина.
Клапан прокачки тормозов.
Шплинт.
Корончатая гайка.
Направляющий палец.

Плавающая конструкция

, обеспечивает равномерный прижим колодок к тормозному диску с обеих сторон.

При торможении, жидкость в цилиндре, расширяясь, давит на манжету (4), которая выталкивает поршень (3) из рабочего цилиндра (2). Поршень (3) перемещает тормозную колодку (5) к одной поверхности тормозного диска. При постоянном увеличении давления жидкости, суппорт (1) смещается по направляющим пальцам (13), пока другая колодка не прижмется к противоположной стороне диска, после чего происходит торможение с равномерным прижимом.

Способ второй: скретч карты

Этот вариант намного лучше и интереснее. Во-первых, карты получаются износостойкими. Во-вторых, смотрится такая колода намного эффектнее. Перед работой приготовьте: скретч карты, офисную бумагу, двусторонний скотч, клейкие листики (стикеры), маркер одного или нескольких цветов, клей «карандаш» и ламинатор.

Шаг 1. Клеем на каждую скретч карту заранее вырезанную белую бумагу. Откладываем заготовки с сторону примерно на 20-30 минут.

Шаг 2. Пока карты сохнут, на стикерах нарисуйте масти карт. Отлично, если у вас есть 2 маркера: черный и красный. Если вы неплохо рисуете, можно нарисовать изображения классических карт. Например, даму, короля, туза. Но проще всего их распечатать и наклеить на стикеры.

Шаг 3. Приклейте стикер к карте с помощью двустороннего скотча. На всякий случай, оставьте карты еще на пару часов. Не теребите колоду, пытаясь понять, какой у вас получился результат!

Шаг 4. Пропустите карты через ламинатор. В итоге получатся отличные “пластмассовое карты” с уникальным дизайном.

Задний мост.

Ступица заднего колеса.
Корпус с подшипником.
Прижимная втулка.
Эксцентрик привода бензонасоса.
Ось (вал).
Тормозной диск задних колес.
Механизм крепления тормозного диска к валу.
Звездочка цепной передачи.
Зажим (цанговый).
Шайба.
Корончатая гайка.
Шплинт.

В корпуса (2) устанавливаются радиальные шариковые сферические двухрядные подшипники № 1204 с шайбами, защищающими шарики от попадания пыли.

Что такое картинг

Картинг — это автомобильные гонки на мини машинах (картах). Карт — это спортивный мини автомобиль, простейшей конструкции без кузова с малолитражным двигателем. Но бывают такие автомобили с мощными моторами, это уже будет относится к классу «суперкарт». Карты такого класса способны достигать максимальную скорость до 260 км/ч.

Устройство карта

1 — передний верхний отбойник; 2 — педаль газа; 3 — педаль тормоза; 4 — рычаг переключения передач; 5 — задний отбойник; 6 — тормозной диск; 7 — главный тормозной цилиндр; 8 — рама (шасси); Л — подшипник рулевой колонки; Б — подпятник рулевой колонки.

Габаритные размеры картинга:

Длина: 1015 мм;
Ширина спереди между колесами: 750 мм;
Ширина сзади между колесами: 730 мм.

Участниками картинг заездов могут быть даже маленькие дети. Ниже приведена таблица возрастов и гоночных агрегатов, соответствующей мощности.

Проект картинга

Материалы, которые понадобятся для сборки мини машины можно купить по дешевке на авторазборе или купить новые.

Понадобятся следующие детали:

руль (для удобства лучше купить готовую сделать самому оплетку на руль из кожи, меха или проволоки);
кресло;
педали;
рулевая колонка (вал);
поворотные кулаки;
рулевые тяги;
шкворни;
полуоси;
блок крепления педалей;
главный и рабочие цилиндры дисковых тормозов;
колеса.

Кресло лучше поставить от иномарки, чтобы было более удобно ездить. Такие вращающиеся старые детали, как шкворня и поворотные кулаки надо проверить на работоспособность, чтобы не заедало. Тормозные цилиндры, трубки и шланги проверить на герметичность. Остальные детали, желательно, чтобы были не ржавые.

В пунктах приема металлолома (лом цветных и черных металлов) можно купить недорого следующие детали:

металлические листы, полоски, трубки;
подшипники;
шестеренки;
цепи;
колеса;
мотор.

Для представления устройства карта, желательно иметь схему или чертеж проекта картинга. Для любительских машин нет четких размеров. Каждый делает по своему усмотрению, выбирает размеры под себя. Основной критерий проектирования картинга — это рост человека, который будет ездить. А лучше, установить кресло с салазками, чтобы регулировать длину до педалей.
Чем составлять с нуля схему, лучше скачать готовый проект в интернете и доработать, изменить некоторые размеры.

Для рулевой тяги самодельных картингов обычно используют стальные прутки диаметром от 8 до 15 мм. Из металлической пластины толщиной 5-7 мм делается маятник руля.

Общий готовый чертеж выглядит так:

Размеры можно менять, но лучше придерживаться стандартных размеров, чтобы не изменились динамические и технические характеристики.

Обычные габаритные размеры картинга для подростка: длина — 1,3 метра; ширина — 0,76 метра.
Габаритные размеры спортивной мини машины для взрослого: длина — 1,8 метра; ширина — 1 метр.

При длине карта 1,32 метра продольное расстояние между передней и задней осью находится в пределах от 1,00 до 1,22 метров.

Если есть возможно, покупаем новые детали. Итак, перечень устройств и деталей для создания карта своими руками:

Трансмиссионная, рулевая и тормозная система:
ручной тормоз;
руль;
колеса;
рулевой и приводной валы;
педали газа и тормоза;
подшипники.
Мотор:
цепь;
бензобак;
крепежные элементы (болты, гайки, шайбы).
Шасси карта:
стальная труба диаметром 2 см, длиною 1,8 метра;
труба диаметром 1,5 см, длиною 1,8 метра;
пластина из стали по размерам чуть больше двигателя и толщиной 0,5 см;
металл или фанера для днища и сидения;
сидение (желательно спортивное). Кстати, не плохо было бы поставить и на карт сидение с встроенным подогревом.

4КОЛЕСА

Сегодня огромное количество детей и даже взрослых увлечено картингом. Эти юркие быстрые машинки позволяют получить навыки вождения, а также почувствовать прилив адреналина во время стремительных поездок по картодрому. Но многие любители не могут или просто не хотят покупать картинг, они хотят собрать его сами. И сделать это вполне возможно.

С чего начать

Какой двигатель на картинг

Самым подходящим двигателем внутреннего сгорания для картинга является мотор бензопилы и от триммера (газонокосилки). После разборки пилы, с его двигателя надо снять все лишние детальки: рукоятка, цепь, бак и т.д.

Сложность здесь возникает в переделывании звездочки. Надо немного сточить зубья звездочки бензопилы. В кожухе корпуса системы охлаждения надо просверлить два отверстия для крепления к подрамнику.

ДВС на картинг устанавливается сзади. Для этого надо приварить толстую пластину на задней части рамы. Мотор надо закрепить так, чтобы звездочка его была в одной плоскости со звездой колеса.

Если покупать все необходимые детали в магазине, возможно, целесообразнее купить сразу готовый гоночный агрегат для картинга.

Один из вариантов карт машины выглядит так:

Подготовка материалов и деталей

Когда будут проведены все предварительные расчеты, останется подобрать нужные детали, после чего можно собирать конструкцию. Если финансы позволяют, практически любые детали и механизмы можно приобрести в магазине. В иной ситуации детали можно попытаться найти в старых железках своего гаража или сарая.

Для конструирования узлов и систем спортивного автомобиля понадобятся следующие детали и агрегаты:

шасси. Его собирают из профильной металлической трубы 25х20 мм. Под крепление двигателя в задней части рамы приваривают пластину толщиной 5 мм, которая должна быть чуть больше размера мотора;
силовой агрегат. Этот механизм можно взять, например, от старой бензокосы или мопеда. Чтобы была возможность передавать крутящий момент на заднюю ось, потребуются цепь, которая будет подходить к подобранной звезде. Дополнительно понадобится бак для топлива и крепежные элементы;
трансмиссия. Для ее конструирования подготавливают большое количество деталей: колеса, руль, коробку скоростей, вал руля, подшипники, педали. Многие используют колеса от скутера, руль малого размера от автомобиля, педали изготавливают из металла.

Как испытывать самоделку

Не выезжать на дорогу.
Надеть средства индивидуальной защиты для картингистов: шлем, наколенники, налокотники и т.д.
Первые пару километров идут на испытание, обкатку, проверку тормозов, ощущение динамики, управляемости. Не стоит сразу выезжать на соревнования.
Не разгонять самодельный картинг на полную мощность. Можно постепенно увеличивать обороты, ощущая как ведет себя техника на поворотах. Если чувствуете, что, например, при скорости 40 км/час автомобиль имеет «бешеную» вибрацию, то придется ездить или до такой скорости, или проверить конструкцию, возможно какая-то делать погнута.

Внимание! Самое главное правило для любого картингиста — это не выезжать на дорогу. Можно ездить только на специальных площадках, полигонах.

Источник

Картинг своими руками: чертежи, размеры для самостоятельного изготовления.

Для изготовления спортивного автомобиля по типу карт, можно воспользоваться чертежами представленными в этой статье.

Общая компоновка автомобиля

Сборка картинга:

Изготовление рамы. Рама состоит из нескольких деталей. Изготовим каждую из них. Укладываем заготовки на специально подготовленный шаблон, который не позволит заготовкам отклонится от заданных размеров чертежа и свариваем конструкцию рамы.

Чертежи рамы

После того как рама сварена, еще раз проверим крепежные отверстия под навесное оборудование и узлы. Убедились в точности с геометрией конструкции. Сглаживаем все неровности после сварки и отправляем раму на покраску.

Крепим на раму заднюю ось, шарнир рулевой тяги и рулевое управление, вилку и шкворень подвески переднего колеса, педали.

Крепим колеса. Подсоединяем рулевое управление к колесам. Настраиваем тормозную систему и подсоединяем к педали «тормоз». Устанавливаем двигатель. Ставим навесное оборудование к двигателю и бензобак. Подсоединяем педали «газа» и «сцепления» к установленному двигателю. Устанавливаем сиденье и рулевое колесо.

На основании предложенного, взяв это за основу, можно самому внести конструктивные изменения, в ваш собственный проект. Но помните, что любые конструкторские решения должны соответствовать техническим требованиям к гоночным и спортивным автомобилям.

Поделитесь самоделкой в соц. сетях

Загрузка…

Источник

На чтение 5 мин. Просмотров 1.3k. Опубликовано 21.08.2019

Сегодня одним из увлечений как взрослых, так и детей, является картинг. Эти маленькие, но одновременно быстрые машинки, позволяют получить не только первые навыки вождения, но и незабываемые впечатления от гонки по картодрому. Такую машинку вполне по силам сконструировать каждому в домашних условиях. Чтобы сделать картинг своими руками, рассмотрим чертежи с размерами и пошаговое руководство по сборке.

Содержание

Разработка чертежа
Подготовка материалов и деталей
Изготовление картинга
Монтаж шасси
Установка мотора

Разработка чертежа

Чаще всего определяющим моментом будущей конструкции является наличие тех или иных деталей.

Если в качестве кресла было приобретено сиденье с салазками от автомобиля, то карт можно сделать длинным и обеспечить регулировку расстояния до педального узла. Таким образом, люди любого роста смогут удобно устроиться за рулем.

[alert]Есть одно правило: высокому человеку нужна более длинная машинка. Иначе ему в таком карте будет неудобно.[/alert]

За оcнову можно взять любую схему, которую только можно найти. Ее подгоняют под свои детали и узлы. Это гораздо проще, чем с нуля составлять чертеж. В случае разработки схемы нужно учесть особенности крепления кресла к шасси, способы фиксации цилиндров тормозной системы, параметры шкворней. С особой внимательностью следует отнестись к креплению рулевых тяг к маятнику. Часто для изготовления тяг используется металлический прут сечением 4-15 мм. В качестве маятника применяют пластину из металла 5-7 мм.

Читайте также: Веломобиль своими руками

Подготовка материалов и деталей

Для конструирования узлов и систем спортивного автомобиля понадобятся следующие детали и агрегаты:

шасси. Его собирают из профильной металлической трубы 25х20 мм. Под крепление двигателя в задней части рамы приваривают пластину толщиной 5 мм, которая должна быть чуть больше размера мотора;
силовой агрегат. Этот механизм можно взять, например, от старой бензокосы или мопеда. Чтобы была возможность передавать крутящий момент на заднюю ось, потребуются цепь, которая будет подходить к подобранной звезде. Дополнительно понадобится бак для топлива и крепежные элементы;
трансмиссия. Для ее конструирования подготавливают большое количество деталей: колеса, руль, коробку скоростей, вал руля, подшипники, педали. Многие используют колеса от скутера, руль малого размера от автомобиля, педали изготавливают из металла.

[alert]В зависимости от разработанной конструкции картинга, перечень элементов может меняться.[/alert]

Основной инструмент для сборки машинки – сварочный аппарат. Если у вас нет опыта работы с этим устройством, то лучше прибегнуть к помощи специалиста. Поскольку основа карта – это рама, сварка ее элементов должна производиться с глубоким провариванием металла. Швы нужно делать ровными и аккуратными. Если сварка будет ненадежной, контакт между элементами будет плохим, а в местах стыковки возможно появление трещин, что сделает эксплуатацию такого средства довольно опасной.

Изготовление картинга

Когда всё необходимое подготовлено, можно приступать к сборке конструкции. Рассмотрим подробное описание монтажа.

Монтаж шасси

Шасси собирают согласно чертежу. Лучше подготовить его в масштабе 1:1 на бумаге миллиметровке. Трубу нарезают на части в соответствии со схемой. Сваривают все элементы рамы. Для увеличения прочности по углам вставляют клинья.

[alert]Сборку самодельного шасси удобнее проводить в приподнятом состоянии.[/alert]

Затем присоединяют заглушки передней оси. Для ее изготовления применяют металлическую трубу сечением 20 мм, которая крепится к силовой конструкции посредством двух втулок. Соединение производят посредством болтов. Заглушки монтируют перед началом работ с рулевым механизмом.

Разобравшись, как сделать переднюю ось, переходят к задней. Ее монтируют таким образом, чтобы она приваривалась к раме, но при этом без затруднений вращалась. Добиваются этого путем фиксации опорного кронштейна держателя к оси задка. После этого металлическую пластину приваривают к шасси, усиливают болтовым соединением, чтобы подшипник был надежно прижат.

Изготавливают днище и монтируют сидушку спортивной машинки, для чего используется металл и фанера. Кресло изготавливают так, чтобы при прохождении поворотов водитель уверенно сидел в нем и не вываливался, о чем можно судить по фото.

Также оставляют место для баранки, педального механизма и рычагов.

Читайте также: Ветрогенератор своими руками

Установка мотора

В зависимости от используемого двигателя могут потребоваться какие-либо доработки, например, снятие ненужных элементов. Привод от мотора делают цепной, что потребует установки или переделки звездочки.

[alert]При использовании силового агрегата от бензокосы, скорость будет невысокой, но любителям ее вполне хватит.[/alert]

Для монтажа двигателя сзади рамы приваривают пластину. Мотор размещают так, чтобы его шкив был совмещен со шкивом на оси. Делают разметку под болты. После этого собирают рулевой привод: для осей используют металлический стержень диаметром 20 мм, а для привода 15 мм. Последний нужно согнуть под углом 90°. Чтобы выровнять руль, используют специальные соединения, позволяющие выставить развал-схождение.

Устанавливают тормоза и колеса. Последние должны быть малого размера, что обеспечит хорошее ускорение. Закрепляют колеса к осям.

Для повышения безопасности тормозные диски желательно ставить на каждое колесо. Тормоза можно поставить от мотоцикла. Монтируют педаль тормоза, чтобы руки были свободны.

Соединяют зажигание и ручной дроссель. Газом можно управлять ногой либо, как на бензокосе.

[alert]После сборки карта обязательно нужно проверить эффективность тормозной системы.[/alert]

Ознакомившись с руководством по изготовлению картинга своими руками и рассмотрев чертежи с размерами, сконструировать машинку будет гораздо проще. Если есть навыки работы со сваркой, то подобная конструкция не вызовет каких-либо сложностей. Главное — достать нужные детали и выделить время на сборку подобного транспортного средства.

[youtube]https://www.youtube.com/watch?v=TnkMoSYtIrE[/youtube]

Источник

Строим картинг своими руками

Картинг – детская мечта многих мальчишек, однако, сделать его самостоятельно не так просто. Комплекты для изготовления картинга или готовые машинки стоят очень дорого, а чертежи рассчитаны на определенные детали, которые не всегда можно достать. Прочитав статью, вы узнаете, как сделать картинг своими руками, где достать детали и материалы для него, а также научитесь составлять чертежи для его изготовления.

Где достать материалы

Если вы решили сделать картинг своими руками, то в первую очередь необходимо определиться, какие материалы вам доступны. Если неподалеку есть авторазборка или пункт приема черного/цветного металла, то часть агрегатов можно приобрести там. На авторазборке вы сможете купить:

кресло;
педали;
блок крепления педалей;
полуоси;
руль;
рулевой вал;
поворотные кулаки;
рулевые тяги;
шкворни;
главный и рабочие цилиндры дисковых тормозов.

Все детали, кроме кресла, можно снимать со старых советских автомобилей. Кресло желательно снять с иномарки, оно будет более удобным. При выборе деталей проверяйте их состояние – шкворня и поворотные кулаки вращаются не заедая, тормозные цилиндры без протечек, остальные запчасти не ржавые.

В пункте приема черного или цветного металла вы сможете приобрести:

подходящие шестерни;
цепи;
металлические трубы, уголки, полоски;
колеса;
мотор;
подшипники.

Разработка схемы

Подобрав необходимые материалы, можно приступать к разработке схемы. Не существует общепринятой концепции формы или размеров картинга, поэтому каждый строит то, что ему больше нравится. В большинстве случаев решающим аргументом становится доступность тех или иных деталей. Существует правило – чем выше человек, тем длинней должен быть самодельный картинг, в противном случае высокому человеку будет очень неуютно в короткой машинке. Если вы купили автокресло вместе с салазками, которые обеспечивают его передвижение по салону, то сможете сделать длинный картинг с возможностью регулировки расстояния до педалей. Благодаря этому даже низкорослые люди не будут испытывать затруднений при управлении таким картингом.

За основу можно взять любой чертеж, выложенный в интернете, и подогнать его под свои материалы или агрегаты. Это проще, чем составлять чертеж с нуля, высчитывая прочность всей конструкции. При разработке схемы необходимо учитывать особенности крепления сиденья к раме, способы установки тормозных цилиндров и размеры шкворней. Также внимательно отнеситесь к способу крепления рулевых тяг к маятнику руля. На многих самодельных картингах рулевые тяги изготавливают из стального прутка диаметром 8–15 мм, а маятник из металлической пластины толщиной 5–7 мм. Такая схема не позволяет регулировать схождение колес, из-за чего велика вероятность быстрого износа покрышек. Можно с помощью сварки объединить их с наконечниками рулевых тяг от автомобилей, что позволит менять угол схождения колес, или самостоятельно сделать нечто похожее.

Силовой агрегат и рулевое управление

Если вы смогли достать только мотор от бензопилы, то из него получится сделать привод с одной передачей. Это не слишком удобно, потому что нет возможности регулировать соотношение ведущей/ведомой шестерни, поэтому крутящий момент колес будет одинаков при разгоне и во время постоянного движения. Если же вы смогли достать силовой привод скутера, мотор от старого советского мотороллера «Муравей» или его аналогов, то можно будет использовать его коробку передач для увеличения крутящего момента во время разгона. Для этого вам придется установить педаль сцепления и рычаг выбора передач. Для силового привода скутера эти операции не нужны, потому что в нем используется вариаторная передача.

Для создания рулевого управления удобно использовать полуоси заднеприводных машин и наконечник рулевого вала. Наконечник обрезают, затем приваривают к полуоси. После этого полуось обрезают для нужной длины и приваривают с другого конца маятник рулевой колонки. К маятнику с помощью болта или сварки крепят рулевые тяги, устанавливая одну сверху, другую снизу. Чтобы вал с рулем не болтался, его закрепляют двумя подшипниками полуосей. Для фиксации подшипников можно использовать штатные втулки полуосей, которые придется нагревать до температуры 400–500 градусов. Тормозные механизмы спортивного велосипеда или мопеда проще в монтаже, но достать их сложно или дорого. Главный и рабочие цилиндры передних тормозов с Жигулей или Лад можно найти на любой разборке, к тому же, они обойдутся очень дешево. Если штатный тормозной диск очень велик, придется использовать какой-то заменитель – плоскую шестерю или фланец главной передачи, приваренную к полуоси. Благодаря малой скорости вращения полуоси, а также невысоким нагрузкам, фланец проработает очень долго.

Для передней оси хорошо подходят шкворня в сборе с поворотным кулаком от автомобилей ГАЗ 21 и ГАЗ 24. Но для них необходимо устанавливать автомобильные колеса, хотя бы от «Оки». Если же у вас маленькие колеса, то придется отрезать подшипники поворотного кулака и шкворней и с помощью сварки делать новый узел, к которому крепить ступицу колес.

Сборка картинга

Подготовив чертежи, агрегаты и мелкие детали, необходимые чтобы создать картинг своими руками, приступайте к сборке. Для монтажа рамы проще всего использовать сварочный инвертор с электродами диаметром 2–3 мм. Тщательно проверяйте каждый шов. Если вы не умеете самостоятельно варить, обратитесь к знакомому сварщику. Это увеличит затраты, но самодельный картинг получится более прочным. После окончания монтажа каркаса, обязательно обработайте все швы болгаркой и зачистным диском, затем покрасьте ее. Когда краска высохнет, приступайте к установке передних и задних колес. Во время монтажа задних колес необходимо наварить на полуоси тормозные диски, шкив или шестерню главной передачи.

Затем монтируйте рулевое управление. Очень важно сделать его так, чтобы люфт руля не превышал 5 мм. В противном случае самодельный картинг будет кидать из стороны в сторону. Справившись с рулевым управлением, монтируйте тормоза. Если вы используете тормоза от автомобиля, не забудьте соединить цилиндры медными или стальными трубками, расположенными сверху рамы, заполнить тормозной жидкостью и прокачать. Если трубки окажутся снизу, то велика вероятность их сплющивания из-за удара о кочку, что приведет к неправильной работе или отказу тормозов. Если же у вас есть тормозные приводы от мотороллеров или какой-то другой малогабаритной техники, то придется проявить смекалку.

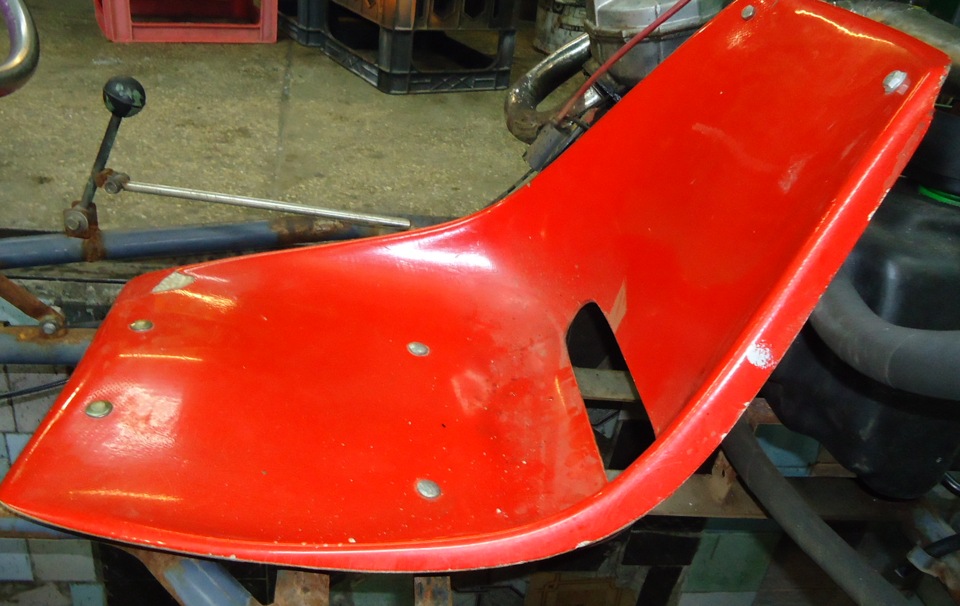

Сиденье должно быть с хорошей боковой поддержкой

Установите сиденье. Оно необходимо, чтобы проверить работу рулевой и тормозной систем. Садитесь в картинг и попросите приятеля толкать вас. Проверьте работу руля и тормозов. Если все нормально, приступайте к монтажу двигателя и привода. Закрепите мотор согласно разработанной вами схемы. Если вы чего-то не учли или поменялся мотор, придется импровизировать. Подключите топливный бак, кнопку выключения и тягу акселератора. Внимательно проверьте все системы машинки. Если все нормально, заводите и проводите тест-драйв. Помните, вы собрали картинг своими руками, поэтому ездить по дорогам на нем нельзя.

Вывод

Теперь вы знаете, как собрать картинг, где доставать материалы и какое оборудование вам понадобится. Эти знания, доступные материалы, чертеж и смекалка помогут вам собрать красивый практичный картинг, на котором можно кататься по двору или полю. Взяв его с собой на природу, вы удивите друзей и знакомых, ведь не у каждого есть, пусть и самодельный, но картинг, младший брат легендарных багги.

Источник

Не только дети любят погонять на минимашниках, но и взрослые. Поэтому ходят в картинг клуб и берут на прокат картинг, а некоторые хотят сделать его своими руками. Для того, чтобы сделать картинг самому, потребуются определенные знания, материалы и инструменты.

Содержание статьи:

1. Что такое картинг?
2. Проект картинга.
3. Рама, шасси.
4. Какой двигатель на картинге?
5. Как испытывать самоделку?
6. Видео.
