Эхолот пиранья 175 инструкция на русском языке

Обзор модели

Эхолот Humminbird PiranhaMAX 175 многие эксперты и опытные рыбаки относят к категории приборов, которые хорошо подходят для использования новичками. Это действительно так. Но есть основания относить эту гидроэхолокационную систему и к разряду полупрофессиональных.

У модели Humminbird 175 весьма широкий спектр возможностей и пользовательских настроек. Информацию о состоянии исследуемого участка водной акватории можно получить как в автоматическом режиме, так и настраивая различные параметры самостоятельно. Эхолот Хамминберд Пиранья Макс 175 позволяет получить данные о составе донной толщи, о наличии и размере рыбы, о различных объектах в водной толще.

Humminbird PiranhaMAX 175 появился в 2013 году. Производится американской компанией на заводе в Китае. Обладает всеми основными функциями эхолота своего ценового диапазона. Имеет стационарный способ крепления головы эхолота и самого датчика. Габаритные размеры 110x155x80 мм.

Эхолот предназначен в первую очередь для летней рыбалки с лодки; для удобства размещения прибора и датчика длина кабеля, идущего в комплекте – 6 метров. Допустимо использование эхолота зимой при температуре -10С°, но при этом надо учитывать, что кабель прибора на морозе становится хрупким и может не выдержать даже легких деформаций.

Трансдьюсер

Для работы данная модель использует технологию DualBeam, в которой применяется два луча на 200 и 455 КГц соответственно. Первый луч имеет угол обзора 28° и в основном предназначен для поиска рыбы. Второй луч обладает углом в 16° и предназначен для детального сканирования дна. Максимальная заявленная глубина работы прибора – 183 метра. Встроенных элементов питания прибор не имеет, необходимо подключение к сети 12В, пиковая выходная мощность до 1600 Вт, мощность rms 200 Вт.

Дисплей

Дисплей эхолота имеет размер 4 дюйма и разрешение 160х240 точек. Экран может отображать 16 градаций шкалы серого цвета, что позволит довольно информативно отображать наличие рыбы и плотность дна. Не стоит ждать от прибора фотографической точности отображения рельефа дна (хотя луч с частотой 455 КГц призван именно для этого), сказывается довольно невысокое разрешение экрана.

Управление

Прибор имеет простой интерфейс и готов к работе с момента первого включения. Меню на русском языке, метрическая система мер. Всего пользователю доступны 4 кнопки управления, посредством которых можно включить/отключить следующие функции: Fish ID (отображение символов рыб), Zoom (увеличение придонного слоя воды на требуемое значение), и настройка отображения структуры и твердости дна (с помощью упомянутых ранее 16 градаций шкалы серого) или отображения границы дна белой линией для более точного понимания ситуации в сложных условиях.

Звуковой сигнал можно настроить на определенный размер рыбы, необходимую глубину или недостаточность заряда в аккумуляторной батарее. В трансдьюсер встроен датчик температуры, что позволяет выводить на экран эхолота актуальную информацию о температуре воды.

Как работает эхолот

Эхолот Humminbird PiranhaMAX 175x состоит из двух функциональных составных частей. Это датчик и блок обработки и вывода в пользовательском виде информации. Принцип работы этой связки следующий:

• Сигнал к началу зондирования водной акватории исходит от цифроаналитического блока и передаётся на датчик. После этого с датчика эхолота Humminbird 175x в водную толщу направляется ультразвуковой исследовательский луч.

• Системе заведомо известка скорость движения луча и направление движения. Когда зондирующий луч доходит до поверхности какого-либо объекта, он отправляется обратно к системе. Так данные получаются от каждого луча и по каждой точке поверхности того или иного объекта.

• Посредством заложенного в системе программного кода цифровой блок обрабатывает собранные каждым лучом данные. Так строится общая картина состояния водной толщи, донной толщи. И, конечно же, так определяется факт наличия или отсутствия рыбы и её размер по шкале малая — средняя — большая.

• На информационный дисплей данные выводятся в графическом виде. Графические данные дополняются некоторыми числовыми характеристиками.

Описанный процесс — это принципиальная схема, которая лежит в основе работы любых эхолотов. В том числе, и гидроэхолокационных систем модели Humminbird PiranhaMAX 175.

Эхолот для ловли с берега

Рыбакам-с-берега эхолот необходим для того, чтобы выровнять шансы на улов с рыбаками-лодочниками. Ведь те с помощью своего водного транспорта могут в большем диапазоне манипулировать акваторией лова. Но ведь это – не главное! Главное – ловить там, где есть рыба.

Именно поэтому мудрый рыбак-с-берега приобретет эхолот «Пиранья-6». У него экран и датчик пространственно раздельны и связаны между собой не проводом, а радиосвязью. Ловец забрасывает датчик так, чтобы его рабочая поверхность погрузилась в воду параллельно дну. Это даст возможность воочию наблюдать рельеф дна, наличие рыбы, положение приманки, и приближение к ней. Кроме того, экспериментируя с прикормками, при помощи эхолота можно определить, насколько рыба интересуется той или иной из них.

Не правда ли, эхолот – удобный прибор?

Основные возможности эхолота

Чтобы сделать рыбалку максимально эффективной, можно купить эхолот Humminbird 175. Функциональных возможностей этого прибора хватит и для любительской ловли рыбы, и для полупрофессиональной рыбалки. Основные возможности этой модели следующие:

• Выбор режима работы системы: автоматический или пользовательский.

• Исследование водной толщи на предмет выявления рыбы.

• Примерное определение размера рыбы по следующей размерной шкале: средняя, крупная, маленькая. Каждому размеру соответствует определённый значок обнаруженной рыбы на экране.

• Выяснение глубины, на которой находится обнаруженная рыба.

• Определение донного рельефа.

• Исследование состава донной толщи.

• Измерение глубины водоёма на участке действия эхолота.

• Измерение температуры воды на разной глубине.

• Измерение температуры воздуха.

• Определение водорослей, камней, коряг и прочих объектов в водной толще. Такие данные полезны для профилактики повреждения плавучего транспортного средства по ходу движения по воде.

Внимательное изучение инструкции к эхолоту Humminbird 175 позволяет использовать все возможности прибора правильно. А, следовательно, с максимальной эффективностью и с минимальной нагрузкой на эхолот.

Humminbird piranhamax 175x – отзывы

Чтобы разобраться, стоит ли приобретать именно этот эхолот, лучше читать не рекламные материалы, а отзывы, которые раскроют истинную картину.

Оказалось, что это не совсем стандартный двухлучевой эхолот, у него работает или один луч, или другой. Оба вместе они не работают, так что приходится выбирать между широким и узким лучом. А позиционируют как будто в нем 2 луча! А вот и нет, у тех, что имеет два луча, они работают в паре. Интересовался на сайте у разработчиков смысл такого «улучшении», но они не смогли дать внятного ответа.

Схема работы лучей у Пираний тема давнишняя и загадочная. Догадываюсь, что и в прошлых моделях, работал всего один луч. Теперь, по крайней мере, можно выбирать частоту.

Пользуюсь таким, волнует немного, что температуру показывает не сразу – 10 минут скачет, а только потом переходит в адекватный режим. Подозреваю, что все-таки промок.

Если просто видеть рельеф дна, то pmax 175 вполне справиться, но реально определить рыбу и твердость дна…лучше купить что-то подороже.

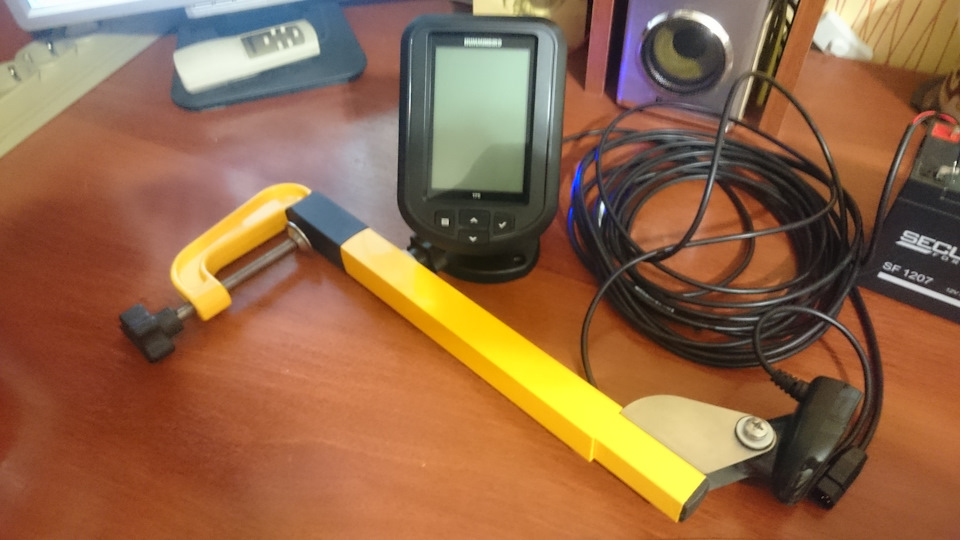

Присоска на кронштейне не держится, пришлось выдумывать – прикрепить корпус к палке, а палку к кронштейну. А так, вполне адекватная штуковина, рельеф дна кажет без проблем. Говорят что рыбу, мол, ищет плохо, но с кем я из рыбаков не говорил, это все и не нужно. Все пользуют эхолот, чтобы найти ямки, свалы и бровки. А там уж и рыба будет, так зачем выкладывать 15 штук за крутые девайсы, если и эта Пиранья потянет.

Как пользоваться эхолотом

Начинать работу с эхолотом Humminbird 175 нужно с включения системы кнопкой POWER на цифроаналитическом блоке. Далее нужно дать время программе системы загрузиться. И затем можно уже начинать работу.

Датчик погрузить в воду и в меню системы выбрать удобный режим работы с прибором. Новичкам хорошо подойдёт автоматический режим, а опытным рыбакам — режим пользовательских настроек. После выбора режима можно начинать исследование водной толщи. Информация будет отображаться на информационном дисплее.

Когда рыбалка подошла к концу и использование эхолота больше не требуется, нужно не забыть выключить систему.

Выбор фирмы

Конечно, среди рыбаков есть много экспериментаторов. Однако вопрос дорогой покупки, как и трата денег вообще, требует доли разумного консерватизма. Так мы начинаем наши рассуждения о выборе фирмы-изготовителя эхолотов. Многоликая реклама тут – плохой помощник.

Если же полагаться на логику, то один из верных путей совершения удачной покупки, это определение самого уважаемого производителя, специалисты которого не просто производят бытовой эхолот, но и стали первоконструкторами всего его впечатляющего функционала.

Современные рыбаки, которые ловят летом с лодки либо зимой из полыньи, успешно используют рыбопоисковый эхолот «Пиранья» разработки американской компании Humminbird. Фирма Humminbird является одним из наиболее авторитетных в мире конструкторских бюро таких высокоточных приборов. В ее активе – создание первого водонепроницаемого эхолота, разработка беспроводной технологии SmartCast, 3D-технологии изучения рельефа дна водоема.

Промышленно же производит эхолот «Пиранья» во всех его модификациях другая американская компания Johnson Outdoors, ею налажено производство этих приборов в 16 странах мира. Ассортимент продукции включает в себя широкий спектр устройств: от бюджетных до высокоточных.

Настройки прибора

Пользователь настраивает удобные для себя характеристики прибора. Настройка эхолота «Пиранья» включает в себя:

Подсветку (три режима: отключить, слабо, сильно).
Чувствительность (слабая, средняя, высокая).
Уровень глубины (автоматическое определение, ручная установка максимальной).
Единицы измерения (метры, футы).
Увеличение (обзор водоема или дна).
Обозначение сигналом установленной глубины (включить, выключить).
Обозначение сигналом рыбы.
Изображение дна (выбор удобного варианта).

Эхолот для зимней ловли

Опытные рыбаки с уверенностью скажут, что эхолот при подледном лове – это необходимость. Ведь если весной и летом даже по всплескам можно определить, где гуляет рыба, то зимой мы получаем картину совершенно другую. Выйдя на лед, можно идти куда угодно: на большей части акватории рыбы попросту нет. Поиск мест, где рыба зимует, – важнейшее дело.

Прибор для зимней ловли имеет особенную конструкцию. Его датчик вынесен на проводе относительно основной части прибора. На этом же проводе обустроен поплавок, необходимый для опускания в лунку датчика. Очевидно, что опускать в лунку измеряющую часть следует по уровню ниже нижней кромки льда.

Приобретая зимний вариант эхолота «Пиранья», следует обратить внимание на заявленную производителем рабочую температуру эхолота. Для зимних моделей компания-изготовитель использует фразу Ice Machine или же Ice Edition.

Установка датчика

При установке чувствительного элемента «Пираньи» — датчика — нужно выполнить пять манипуляций:

Определить положение датчика, не находясь в зоне турбулентности.
Высверлить на транце крепежные отверстия, пользуясь специальным картонным шаблоном.
Собрать и закрепить датчик, изолировав отверстия силиконом.
Осуществить его наладку согласно печатной схеме из руководства пользователя.
Проложить кабель, перебросив его через транец или просверлив над ватерлинией в транце отверстия.

Проверка установки

В нормальном режиме, когда лодка пребывает на воде, включенная «Пиранья» начинает отображать информацию.

Четкое изображение на экране дна и цифр означает работу прибора в штатном режиме. Если на ТФТ-дисплее нет дна, и на нем хаотично появляются цифры, то датчик не погружен в воду. Сигналы сонара не проходят через воздух.

Добившись нормальной работы прибора, производят его проверку, постепенно увеличивая скорость. Если при этом картинка дисплея начинает «рассыпаться», то датчик нужно переместить.

Кратко о функциях эхолота «Пиранья»

Впрочем, как мы упоминали, наибольшую долю в продажах эхолотов занимают их модели для ловли с лодки. Почему для этих целей оптимально подходит разработки компании Humminbird? Эхолот ее конструкции на сегодняшний день востребован из-за максимальной простоты в использовании и высокой надежности. Рыбак просто включает его, нажав на кнопку POWER-MENU, при этом автоматически начинает производить измерения эхолот «Пиранья». Отзывы рыбаков о нем можно выразить двумя словами «просто» и «надежно».

Датчик сонара работает как передающе-приемная антенна. Он излучает сигнал и в отраженном виде его принимает, определяя по изменению характеристик рельеф и подводные объекты.

Для точной работы прибора, расположенного на лодке, критически необходима его правильная установка. Впрочем, фирма-изготовитель доходчиво объясняет методику этого действа в инструкции по эксплуатации, входящей в комплект покупки. Технологично и стандартно размещается на лодке эхолот «Пиранья». Инструкция установки эхолота на лодку предполагает:

размещение датчика;
размещение эхолота.

Что мы видим на экране?

Экран прибора визуализирует информацию просто и наглядно. Верх экрана соответствует поверхности водоема. Нижняя граница показывает максимальную, определяемую прибором глубину. Между минимумом и максимумом визуализируется рельеф дна, изменяющийся при движении лодки. Цифры в верхнем левом углу экрана отображают текущую глубину под лодкой и температуру воды.

Каменистое дно изображается на экране тонкой линией, илистое – толстой, тонированной. Малек в секторе обзора будет показан горизонтальной прерывистой полоской. С точки зрения физики, их скопление контрастирует с водой по температуре (эффект термоклина).

Более крупную рыбу прибор определяет штучно и отображает на дисплее стандартной пиктограммой «рыбка», при этом указывая глубину нахождения каждой.

Источник

Обзор эхолота Humminbird PiranhaMAX 175

Компания Humminbird была основана более 40 лет назад в Соединённых Штатах Америки. Компания производит приборы для рыбалки, охоты и туризма. На рынке оборудования для поклонников рыболовецкого ремесла представлено несколько десятков моделей эхолотов Хамминберд. Эхолот Humminbird PiranhaMAX 175 — мультифункциональная модель линейки PiranhaMAX.

Обзор модели

Как работает эхолот

Технические характеристики

Команда компании-разработчика заявляет следующие технические характеристики эхолотов Humminbird 175:

• Питание системы — 12 В.

• Тип трансдьюсера — двухлучевой (200 и 455 кГц, 28 и 16 градусов соответственно).

• Тип крепления трансдьюсера — универсальный.

• Выходная мощность — 1600 Вт (пиковая), 200 Вт (RMS).

• Тип информационного дисплея — ЖК, чёрно-белый, 16 уровней градиента.

• Размер информационного дисплея — 4 дюйма.

• Разрешение информационного дисплея — 240 на 160 пикселей.

• Длина кабеля — 6 метров.

• Глубина зондирования — до 183 метров.

• Тип экрана — ЖК с подсветкой.

• Класс влагопылезащиты — IPX7.

• Потребляемая мощность — 200 Вт.

• Межобъектный интервал — 7 см.

• Габаритные размеры — 80 на 110 на 155 мм.

И лабораторные испытания, и испытания на открытой воде, и отзывы пользователей свидетельствуют о соответствии заявленных производителем характеристик гидроэхолокационной системы реальным характеристикам приборов этой модификации.

Основные возможности эхолота

• Выбор режима работы системы: автоматический или пользовательский.

• Исследование водной толщи на предмет выявления рыбы.

• Выяснение глубины, на которой находится обнаруженная рыба.

• Определение донного рельефа.

• Исследование состава донной толщи.

• Измерение глубины водоёма на участке действия эхолота.

• Измерение температуры воды на разной глубине.

• Измерение температуры воздуха.

Как пользоваться эхолотом

Преимущества и недостатки

Эхолот Humminbird PiranhaMAX 175, как правило, нравится в эксплуатации и новичкам в рыбалке, и тем, кто уже давно в рыболовецком ремесле. Об это свидетельствуют многочисленные отзывы о Humminbird 175. Конечно же, недостатки отмечаются некоторыми пользователями и экспертами и у этой модификации эхолотов. Но положительные отзывы существеннее и их всё же больше.

Преимущества

• Простой и понятный пользовательский интерфейс.

• Компактный размер цифрового блока, с ним удобно работать.

• Малый вес конструкции. Это удобно при транспортировке системы на каждую рыбалку.

• Лаконичный дизайн.

• Долгий срок службы.

• Отличные показатели пылезащиты и влагозащиты.

• Длинный шестиметровый кабель датчика. Это позволяет исследовать большие участки водной толщи.

• Точное определение есть рыба на заданном участке или нет.

• Определение не только есть рыба или нет, но и её примерно размера.

• Звуковое оповещение при обнаружении рыбы

• Глубину обитания рыбы прибор определяет весьма точно.

• Низкая цена эхолотов Хамминберд 175.

• Срок сервисного обслуживания — 24 месяца. Для эхолотов многих других производителей срок обслуживания по гарантии всего 12 месяцев.

• Только сертифицированные мастера в официальных сервисных центрах.

Недостатки

• Любые дополнительные аксессуары купить к Humminbird 175 нужно отдельно. В стоимость комплекта поставки входит только базовый набор составных частей. Иногда такие аксессуары можно купить толь под заказ. Следовательно, нужно весьма долго ждать доставки заказа.

• Эхолот Хамминберд 175 дорогой в обслуживании, если речь идёт о ремонте прибора. Дорого стоит не работа мастера, а некоторые запасные части. Это особенность именно этой модификации.

Эхолот Humminbird PiranhaMAX 175x купить можно для использования на любительской или полупрофессиональной охоте на рыбу. Продажа эхолотов Humminbird PiranhaMAX 175x по низкой цене ведётся в официальных представительствах компании Humminbird и в гипермаркетах мульбрендовых сетей. На все эхолоты Humminbird 175 предоставляется гарантия. Срок ремонта и обслуживания по гарантии производителя — 24 месяца. В течение этого времени все обращения в официальные сервисные центры бесплатные. Начиная с 25 месяца с момента покупки обслуживание осуществляется на платной основе.

Обзор эхолотов для рыбалки: для каяка, лодки ПВХ, байдарки. Эхолоты – устройства, определяющие рельеф дна, и позволяющие быстро найти места для хорошего улова.

Источник

Инструкция:
Загрузить

Новый двухлучевой эхолот Humminbird PiranhaMAX 175x обладает прекрасными характеристиками, что позволяет находить большее количество рыбы. Эхолоты Humminbird PiranhaMAX 175x обладают характерными для Humminbird функциями, такими как Fish ID + (определение размера рыбы), Structure ID (отображение структуры дна), Zoom (увеличение), Bottom Black View (дно отображается как черная полоса). Эхолоты Humminbird Piranha имеют отличный LCD дисплей с подсветкой и высоким разрешением, а также прочный водонепроницаемый корпус. Также эти эхолоты выдают сигнал при достижении заданной глубины и обнаружении рыбы.

Основные особенности:

Дисплей повышенного разрешения 240 x 160 пикселей (ВxШ).
Дисплей 16 уровней серого цвета.
Двухлучевой трансдьюсер (28°/ 16° , 200/455кГц ).
Доступное меню.
Регулировка ночной подсветки.
Регулировка мощности сонара.
Датчик температуры встроен в основной датчик.
Максимальная глубина — 200 метров.
Увеличенная мощность — 200 Вт (средняя) / 1600 Вт (пиковая).

Комплект поставки:

Эхолот PiranhaMAX 175xRU (дисплей).
Датчик основной XNT-9-28-T (длина кабеля — 6 метров).
Кабель питания эхолота PC-10 (длина — 1.8 метра).
Крепление для датчика на транец лодки.
Поворотное крепление дисплея эхолота.
Подробная инструкция на русском языке.

Официальная гарантия — 2 года

Русская инструкция для эхолота Humminbird PiranhaMax 175x в PDF может быть скачана по ссылке ниже (Нажать правой кнопкой мыши на «

Загрузить

» и выбрать «Сохранить ссылку как…»).

Диагональ экрана:4″
Количество лучей:2
GPS-модуль:Нет
Разрешение экрана (В x Ш), пикс.:240х160
Тип экрана:FSTN LCD
Цвета/уровни серого:16
Охват сонара:28° / 16°
Частота сонара, кГц:200 / 455
Разделение целей, см:6,5
Мощность излучения, Вт:200/1600
Максимальная глубина, м:200
Температура:Да
Подсветка:3 уровня
Водонепроницаемость:Да
Стандартный датчик:XNT-9-28-T
Стандартное крепление датчика:Транец
Крепление дисплея:Поворотное
Потребляемый ток, мА:200
Напряжение, В (постоянного тока):10-20
Габариты (Ш х В х Г), мм:110х155х80

Уважаемые покупатели!

Благодарим Вас за оказанное доверие!

Наша компания осуществляет продажу представленного на сайте товара физическим и юридическим лицам, за наличный и безналичный расчет.

Приобрести выбранный товар можно следующим способом:

Самостоятельно купить в центральном офисе компании

Адрес, телефон, время работы и схема проезда указаны в разделе «Контакты»

Заказ товара в Интернет-магазине.

Нажмите кнопку «Купить» для выбора товара. Отредактируйте в разделе «Корзина» выбранный товар.

Далее воспользуйтесь нужной формой заказа:

«Купить в один клик» — форма для обратной связи. Укажите номер вашего телефона и наш сотрудник обязательно вам перезвонит.

«Оформить заказ»— форма заказа для осуществления покупки через Интернет-магазин.

В предложенной форме внести данные:

выбрать продукцию и необходимое количество;
указать Фамилию, Имя, Отчество (полностью);
полный адрес доставки с индексом;
контактный телефон;
адрес электронной почты;
для юридических лиц: карточка предприятия и контактное лицо.

После оформления заказа наш сотрудник свяжется с Вами для согласования условий поставки. При отсутствии выбранной вами продукции на складе, наш сотрудник сообщит Вам дату поступления данной продукции на склад или поможет выбрать аналогичную продукцию, которая есть в наличии в настоящий момент.

Внимание! Заказы, размещенные в выходные и праздничные дни, обрабатываются в ближайший рабочий день.

СТОИМОСТЬ ДОСТАВКИ

Доставка заказанной продукции, осуществляется юридическим и физическим лицам, за наличный и безналичный расчет. Доставка продукции осуществляется в любой регион Российской Федерации по тарифам транспортных компаний. Доставка в страны СНГ осуществляется по предварительному согласованию.

Стоимость доставки курьером по городу Москве составляет:

Товар до 5000 руб. — 300 рублей.
Товар свыше 5000 руб. — бесплатно
Доставка за МКАД (включая районы новой Москвы и г. Зеленоград) — по предварительному согласованию.

Калькуляторы стоимости доставки транспортных компаний:

ФГУП «Почта России» — доставка до почтового отделения, на условии предварительной оплаты доставки.
ТК СДЭК – доставка до склада или в указанный адрес, на условии предварительной оплаты доставки.
ТК «Деловые линии» — на условии оплаты доставки после получения продукции на складе транспортной компании (самовывоз со склада перевозчика в вашем городе);
ТК «ПЭК»— на условии оплаты доставки после получения продукции на складе транспортной компании (самовывоз со склада перевозчика в вашем городе);
ТК «КИТ» — на условии оплаты доставки после получения продукции на складе транспортной компании (самовывоз со склада перевозчика в вашем городе);
ТК «Энергия» — на условии оплаты доставки после получения продукции на складе транспортной компании (самовывоз со склада перевозчика в вашем городе);
EMS Russia Post (доставка курьером в указанный адрес) — на условии предварительной оплаты доставки;
SPSR-Express — (Доставка курьером в указанный адрес) — на условии предварительной оплаты доставки.

Грузы выдаются только лицу, указанному в квитанции транспортной компании, при предъявлении документа. Вместе с приборами покупателю будут доставлены товарные накладные, гарантийный талон и другие сопроводительные документы.

Юридические и физические лица могут самостоятельно забрать груз в нашем офисе, вызвав свою транспортную компанию. В случае если покупатель отказывается от получения заказанной продукции, доставленной ему транспортной компанией, по причинам, не зависящим от нашей компании или транспортной компании, он обязан компенсировать понесенные расходы, если таковые возникли, в соответствии с п.3 ст. 497 ГК РФ.

Внимание! Возврат денежных средств покупателю осуществляется после получения письменного заявления, с указанием причин возврата продукции, а также реквизитов лицевого счета, куда будут перечислены денежные средства. Наша компания гарантирует полную конфиденциальность при работе с личными данными покупателя.

Источник

Содержание

РУКОВОДСТВО ПО УСТАНОВКЕ PIRANHA

УСТАНОВКА ДАТЧИКА

Шаг 1: Определение местоположения датчика

Шаг 2: Для крепления на транце: просверлите
отверстия для крепежа

Шаг 3: Сборка и крепление датчика

Шаг 4: Наладка датчика

Шаг 5: Прокладка кабеля

УСТАНОВКА ЭХОЛОТА

Шаг 1: Сборка основания

Шаг 2: Соединение основания с эхолотом

Шаг З: Определение местоположения эхолота

Шаг 4: электрическое подключение

Шаг 5: Установка основания

Шаг 6: Подключение датчика к эхолоту

Проверка и завершающая установка

КРЕПЛЕНИЕ ВНУТРИ КОРПУСА ЛОДКИ

Шаг 1: Установка эхолота

Шаг 2: Определение места крепления датчика

Шаг 3: Проверка выбранного места

Шаг 4: Постоянное крепление датчика

РУКОВОДСТВО ПО ИСПОЛЬЗОВАНИЮ ЭХОЛОТОВ PIRANHA 10

Включение и выключение

Что вы видите на экране

Как понять изображение на экране

Работа с меню

Light

(Подсветка)

Sensitivity (Чувствительность)

Depth Range (Уровень глубины)

Units (Единицы измерения)

Zoom

(Увеличение)

Depth Alarm (Сигнализация глубины)

Fish Alarm (Сигнализация рыбы)

Fish ID (Идентификатор рыбы)

Bottom View (Вид дна)

Chart Speed (Скорость экрана)

Уход за прибором

Возможные неисправности

Источник

(Приветствую вас, рыбаки и рыбачки)) С этим я сделал свой выбор после двухнедельных раздумий. После общения с настоящими владельцами я, наконец, остановился на Пиранье 175. (Спасибо за помощь всем тем, кто помогал и подсказывал мне в моих поисках)) Я довольна своим выбором. Вчера я повозился с лодкой, мотором, эхолотом, акумом, крепежом для эхолота, снастями на всякий случай (смысл поездки был в проверке оборудования, а не в рыбалке) и конечно же “” моей любимой женой “моим штурманом” и я взял его на местную речку Кама Накануне жена настояла на лучшем из спасений, и мне пришлось ехать за щукой. Мы прибыли на водохранилище, накачали 270-ю пиранью, запустили воду, установили подвесное оборудование (мотор и эхолот), забросили все остальное, и я испытал свой первый мотор на Каме. Первая попытка моей лодки прошла по местному озеру, там и тут передавило мотор, результатом стала остановка 400 гр. (который с тех пор высох)). Вместе с женой Камы они подплыли к месту, где есть большая хорошая яма, в которой постоянно ловится рыба, глубина ямы 11 метров, но на этот раз эхолот показал, что рыбы там фактически нет. (Мы, еще пять лодок в этом районе плавали и осторожно заглядывали в эхолот)) Эхолот был успешно испытан. Хорошо показан рельеф дна. Начал возвращаться, неудача обогнала меня и двигатель заглох (сейчас все, у кого есть ямы, скажут: – говорили же тебе, покупай японское, а не китайское, ты не послушал)), я оставил в машине свечу и свечной приз. Мы отправились на машине моей жены к водохранилищу! Так вот, у всех пяти лодок, проплывавших рядом с нами, не было “голодных” свечей, и они не пожалели свечей для своих товарищей-рыбаков! Я перекрыл бензин и проплыл 3 км по течению, но жена сумела подбодрить меня фразой: “Я не рыбак, я – рыбак”. Час на веслах, по берегу мы добрались до гаража, быстро заменили свечу, наполнили емкость водой, завели мотор и все заработало как часы. Сегодня хотел заехать в автомагазин и заказать иридиевые свечи, но продаван сказал, что они их не производят в лодочные моторы, поэтому пришлось заказать три штуки. Запасные свечи NGK на всякий случай. Вчера мы сделали для себя вывод: не ленитесь, берите ключи и свечи!

Humminbird Piranhamax Properties 175 Размер 4 дюйма 240 -verta Разрешение. 160 при гор. экране FSTN LCD Тип градации серого 16 уровней Уровень 2 Частота луча 455 кГц / 16° @ -10дБ, 200 кГц / 28° @ -10дБ мин. Расстояние между идентифицированными объектами 7 см. Мощность 200 Вт макс 1600 Вт Мощность датчика температуры с подсветкой. Датчик крепится к шахте размеры 110*155*80 Датчик XNT-9-28-T Питание 10-20 вольт ни хвостов ни чешуи!

Метки: humminbird piranhamax 175

Комментарий 13.

Напишите комментарий, чтобы войти или зарегистрироваться, задавайте вопросы и присоединяйтесь к обсуждению.

Если он заглох, что происходит со свечой зажигания? Подбрасывает топливо, значит нужно отрегулировать карб, или если нет искры, то нужно разбираться с искрой, замена свечи каждые несколько километров не факт и производитель двигателя тут не причем, у японского двигателя нет научного и газового анализа С завода карбы могут поставляться отрегулированными по китайски с судном и глазом и звуком, но карбы нуждаются в регулировке

Очень хорошо упакован…

(Спасибо, за глазные яблоки))

Вчера я сделала для себя вывод: не ленись, всегда бери с собой ключи и свечи! Как будто я не думала об этом. Я всегда беру все с собой, но нужно ли брать и насос?

Humminbird PiranhaMAX 175 PT инструкция

Руководство пользователя для Humminbird PiranhaMAX 175 PT бесплатно. Это руководство относится к категории рыбопоисковых приборов и оценено 1 пользователем со средней оценкой 9,3. Данное руководство доступно на следующих языках: английский. У вас есть вопрос или вам нужна помощь по вашему Humminbird PiranhaMAX 175 PT? Задайте свой вопрос здесь.

Содержание

Спасибо!
Предупреждение.
Оглавление
Обзор установки

Решение о месте крепления
Подключение кабеля питания к лодке
Сборка основания головки управления
Прокладка кабеля головки управления под палубой
Крепление головки управления к основанию
Подсоедините кабели к головке управления

Проверка монтажного положения преобразователя
Подготовка места монтажа
Сборка и установка преобразователя
Перепрокладка кабелей
Протестируйте и закройте установку

Сборка основания головки управления
Соберите основание и рукоятку
Соберите головку управления на основании и рукоятке
Перепрокладка кабелей
Соберите переносной кейс
Зарядите и установите аккумулятор
Соберите монтажный кронштейн датчика
Храните портативный датчик и зарядное устройство в переносном кейсе

Подключите датчик и кабель питания к переносному кейсу
Прикрепите переносной чехол к лодке

Протестируйте преобразователь перед установкой
Прикрепите портативный трансдьюсер к лодке

Однолучевой гидролокатор
Двухлучевой гидролокатор

Клавиша питания/меню
Клавиши со стрелками вверх/вниз
Кнопка проверки/ввода

Контраст
FishID+™.
Вид снизу
Сброс
Язык
Единицы измерения – расстояние
Единицы измерения – Скорость
Единицы измерения – Температура
Единицы измерения – глубина

Посмотреть
Zoom
Вектор центра тяжести
Четкая трасса
Стереть
Удалить все
Свет

Нужна помощь?

Есть вопрос о Humminbird PiranhaMAX 175 PT, на который вы не можете найти ответ в руководстве? Задайте свой вопрос здесь Дайте исчерпывающее описание проблемы и четко сформулируйте свой вопрос. Чем подробнее проблема или вопрос, тем легче другим пользователям Humminbird PiranhaMAX 175 PT дать исчерпывающий ответ.

Вопросы: 0

Humminbird Piranhamax 195c” />

Технические характеристики Humminbird PiranhaMAX 175 PT

Ниже вы найдете технические характеристики изделия и руководство пользователя для Humminbird PiranhaMAX 175 PT.

Бренд.	Humminbird
Модель.	PiranhaMAX 175 PT
Продукт	Эхолот
Ян.	82324036750, 0082324036750
Языки.	Английский язык
Тип файла.	Руководство пользователя (PDF)

Номинальная среднеквадратичная мощность	200 W
Максимальная мощность	1600W
Подсветка	Да
Частота	445 кГц
Максимальная глубина	183 метра

Диагональ экрана	4 “
Экран	ЖК-ДИСПЛЕЙ FSTN
Размер дисплея (ВхШхВ)	160 x 240 мм

Размеры (WxDxH)

98,425 x 88,9 x 165,1 мм

Часто задаваемые вопросы

Не можете найти ответ на свой вопрос в справочнике? Вы можете найти ответ на свой вопрос в FAQ по Humminbird PiranhaMAX 175 PT ниже.

К сожалению, для эхолота Humminbird PiranhaMAX 175 PT нет руководства на английском языке. Данное руководство представлено на английском языке.

Обзор модели

Как работает эхолот

Эхолот для ловли с берега

Основные возможности эхолота

Humminbird piranhamax 175x – отзывы

Как пользоваться эхолотом

Выбор фирмы

Настройки прибора

Эхолот для зимней ловли

Установка датчика

Проверка установки

Кратко о функциях эхолота «Пиранья»

Что мы видим на экране?

Обзор модели

Как работает эхолот

Технические характеристики

Основные возможности эхолота

Как пользоваться эхолотом

Преимущества и недостатки

Метки: humminbird piranhamax 175

Комментарий 13.

Humminbird PiranhaMAX 175 PT инструкция

Содержание

Нужна помощь?

Технические характеристики Humminbird PiranhaMAX 175 PT

Часто задаваемые вопросы

Похожие руководства пользователя.

Humminbird PiranhaMAX 197c

Humminbird PiranhaMAX 176i

Humminbird Piranhamax 195c

Humminbird Piranhamax 176i pt

ハンマンバードヘリックス 5

ハンマンバードヘリックス 7

ハンマンバードヘリックス 9

ハンマンバードヘリックス 10

Humminbird 688Ci HD

Humminbird Helix 12

manoalspdf. ru

А вот и еще наши интересные статьи:
