Эпк 153 руководство по эксплуатации

ЭПК-153 Устройство, работа и ремонт

Назначение ЭПК-153 предназначен для: • Подачи предупредительных звуковых сигналов машинисту при проверке бдительности и превышении скорости; • Выполнения автостопного торможения по команде приборов безопасности в случае не подтверждения машинистом бдительности или превышения допускаемой скорости

Типы ЭПК-153 и их характеристики 153 -01 153 -02 153 -03 1 Максимальное давление питания, МПа (кгс/см 2) 1, 0 (10, 0) 2 Род тока 3 Номинальное напряжение, В. 24 50 75 110 4 Допускаемая электрическая нагрузка на контакты выключателя ВПК 2010 от постоянного тока при L/R=0, 05 с коммутируемой цепи, А, не более (L – индуктивность в Гн) (R – сопротивление в Ом) 1, 6 1, 0 0, 7 0, 5 5 Номинальный ток продолжительного режима работы ВПК 2010, А постоянный 4

Типы ЭПК-153 и их характеристики (продолжение) 153 -01 153 -02 153 -03 1, 0 0, 68 0, 33 6 Допускаемая электрическая нагрузка на контакты выключателя ВП 19 от постоянного тока, А, не более 7 Номинальный ток продолжительного режима работы ВП 19, А 10 8 Потребляемая мощность ЭПВ, Вт 10 9 Время разрядки ТМ с 0, 5 до 0, 25 Мпа (с 5, 0 до 2, 5 кгс/см 2), с, не более 2 10 Время подачи сигнала бдительности, с 7 +1 11 Напряжение включения ЭПК, В, не более 17 35 55 80 12 Напряжение выключения ЭПК, не менее 5 10 15 22 13 Габаритные размеры, мм 14 Масса, кг 258 х 275 х 354 10, 3

8 6 7 Устройство ЭПК-153 3 4 1. Кронштейн. 2. Срывной клапан. 3. Электропневматический вентиль. 4. Автоматический выключатель управления. 5. Свисток. 6. Замок. 7. Переключатель. 8. Клеммная колодка. 5 2 1

Устройство ЭПК-153 1 – выключатель управления автоматический 153. 050; 2 – шайба 8. 01. 10. 019 ГОСТ 11371; 3 – гайка М 8 -6 Н. 5. 019 ГОСТ 5915; 4 – гайка накидная 334. 1730 (на фотографии отсутствует); 5 – фильтр 305. 088; 6 – уплотнение 334. 1729 А-2; 7 – прокладка 326. 223 -01 для транспортирования и хранения; ПМ 8 – вывод 150. 590; 4 9 – резистор с диодом 153. 100; 5 10 – колодка 153. 080; 6 11 – винт ВМ 6 -6 g х 20. 36. 019 7 ГОСТ 17473; 12 – шайба 6. 65 Г. 019 ГОСТ 6402; 2 13 – шайба 6. 01. 10. 019 3 ГОСТ 11371; 14 – вывод 153. 090; 15 – вывод 153. 190; 1

Схема ЭПК-153 Контроль вкл. Ключа ЭПК Цепь «Выбег» — кат. ЭПК замок 1 2 3 4 5 6 7 8 +кат. ЭПК АВУ ПМ дроссель 0, 5 л заглушка (КОН) ЭПВ свисток ТМ Срывной клапан

Схема ЭПК-153 Контроль вкл. Ключа ЭПК Цепь «Выбег» — кат. ЭПК замок 1 2 3 4 5 6 7 8 +кат. ЭПК АВУ ПМ дроссель 0, 5 л заглушка (КОН) ЭПВ свисток ТМ Срывной клапан

Кронштейн (плита) Предназначен для размещения на нём деталей и узлов ЭПК.

Кронштейн (Плита) 1 – заглушка 153. 036; 2 – заглушка 222. 136; 3 – плита 153. 001; 4 – дроссель 153. 022 -01; 5 – кольцо 014 -018 -25 -2 -3 ГОСТ 9833; 6 – штуцер 153. 160; 7 – шпилька М 10 -6 g х 50, ГОСТ 22034; 8 — шпилька М 10 -6 g х 25. 36. 10. 019, СТП 10 -215 -82; 9 – кольцо 006 -010 -25 -2 -3 ГОСТ 9833; 10 – дроссель 153. 022; 11 – М 8 -6 g х 25. 36 А. 019 ГОСТ 22034; 12 – шпилька М 8 -6 g х 35 ГОСТ 22034; 13 – шпилька М 10 -6 g х 75 ГОСТ 22034.

Отверстия в кронштейне А Б А В Г Д Д Е З В Ж Г Ж А – отверстия для крепления клеммной колодки; Б – атмосферное отверстие; Ж В – для крепления кожуха; Г – для крепления к кузову локомотива; Д – для крепления замка; Е – для крепления вентиля электропневматического; Ж – для крепления срывного Ж клапана; З – для крепления АВУ;

Отверстия и каналы в кронштейне К Л М М И Ф Н Н У Т О П С Р И – питательная магистраль; К –отверстие ø 0, 7 мм; Л – отверстие ø 0, 8 мм в резервуар; М – отверстия к разобщительному крану замка ЭПК; Н – отверстия к клапану ЭПВ; О – для свистка; П – тормозная магистраль; Р – атмосферное отверстие; С – в камеру над спывным поршнем; Т – заглушка КОН; У – отверстие к АВУ (из полости над срывным клапаном); Ф – отверстие из резервуара к АВУ (под диафрагму).

Отверстия и каналы в кронштейне

Кронштейн ПМ замок КВВ АВУ ЭПВ КВВ…. Срывной клапан ТМ КОН 1 – заглушка 153. 036; Атм 2 – заглушка 222. 136; 3 – плита 153. 001; 4 – дроссель 153. 022 -01; 5 – кольцо 014 -018 -25 -2 -3 ГОСТ 9833; 6 – штуцер 153. 160; 7 – шпилька М 10 -6 g х 50, ГОСТ 22034; 8 — шпилька М 10 -6 g х 25. 36. 10. 019, СТП 10 -215 -82; 9 – кольцо 006 -010 -25 -2 -3 ГОСТ 9833; 10 – дроссель 153. 022; 11 – М 8 -6 g х 25. 36 А. 019 ГОСТ 22034; 12 – шпилька М 8 -6 g х 35 ГОСТ 22034; 13 – шпилька М 10 -6 g х 75 ГОСТ 22034.

Пневмосхема ЭПК-153 Воздух из ПМ через 2 дроссельных отверстия ø 0, 7 мм и ø 0, 8 мм поступает в резервуар КВВ и полость над диафрагмой АВУ ПМ Ø 0, 7 мм Ø 0, 8 мм 0, 5 л заглушка (КОН) ЭПВ свисток ТМ Срывной клапан

Замок предназначен для включения и выключения ЭПК

Устройство замка 1 – ниппель 222. 83; 2 – уплотнение клапана 270. 357; 3 – корпус 153. 040 -1; 4 – пробка 133. 006; 5 – кольцо 153. 004 -1; 6 – кольцо 014 -018 -25 -2 -3 ГОСТ 9833; 7 – заглушка 153. 008; 8 – кольцо 021 -025 -25 -2 -3 ГОСТ 9833; 9 – кольцо 006 -010 -25 -2 -3 ГОСТ 9833; 10 – шпиндель 153. 009; 11 – винт ВМ 4 -6 g х 10. 36. 019 ГОСТ 17475; 12 – крышка 153. 011; 13 – штифт 153. 043; 14 – ключ 153. 012; 15 – заглушка 133. 002; 16 – винт ВМ 5 -6 g х 10. 36. 019 ГОСТ 17473; 17 – шайба Х 3. 10330 М; 18 – шайба

Устройство замка (продолжение) 19 – упорка 153. 200 -1; 20 – выключатель ВП 19 -21 Б-411 -00 У 3 -15 ТУ 16 -526. 516; 21– полка 153. 017 -1; 22 – винт ВМ 4 -6 g х 30. 36. 016 ГОСТ 17475; 23 – гайка М 4 -6 Н. 5. 016 ГОСТ 5927; 24 – шайба 4. 65 Г. 016 ГОСТ 6402; 25 – шайба 4. 01. 10. 016 ГОСТ 11371; 26 – винт ВМ 4 -6 g х 12. 36. 016 ГОСТ 17473; 27 – кольцо 006 -010 -25 -2 -3 ГОСТ 9833; 28 – шпиндель 153. 009; 29 – винт ВМ 4 -6 g х 10. 36. 019 ГОСТ 17475;

13 12 11 14 Устройство замка ЭПК -153 15 16 17 18 20 19 21 10 9 8 7 6 5 4 3 2 26 24 25 22 23 24 25 1 1 – ниппель 222. 83; 2 – уплотнение клапана 270. 357; 3 – корпус 153. 040 -1; 4 – пробка 133. 006; 5 – кольцо 153. 004 -1; 6 – кольцо 014 -018 -25 -2 -3 ГОСТ 9833; 7 – заглушка 153. 008; 8 – кольцо 021 -025 -25 -2 -3 ГОСТ 9833; 9 – кольцо 006 -010 -25 -2 -3 ГОСТ 9833; 10 – шпиндель 153. 009; 11 – винт ВМ 4 -6 g х 10. 36. 019 ГОСТ 17475; 12 – крышка 153. 011; 13 – штифт 153. 043; 14 – ключ 153. 012; 15 – заглушка 133. 002; 16 – винт ВМ 5 -6 g х 10. 36. 019 ГОСТ 17473; 17 – шайба Х 3. 10330 М; 18 – шайба 19 – упорка 153. 200 -1; 20 – выключатель ВП 19 -21 Б-411 -00 У 3 -15 ТУ 16 -526. 516; 21– полка 153. 017 -1; 22 – винт ВМ 4 -6 g х 30. 36. 016 ГОСТ 17475; 23 – гайка М 4 -6 Н. 5. 016 ГОСТ 5927; 24 – шайба 4. 65 Г. 016 ГОСТ 6402; 25 – шайба 4. 01. 10. 016 ГОСТ 11371; 26 – винт ВМ 4 -6 g х 12. 36. 016 ГОСТ 17473;

13 12 11 14 15 16 17 18 Работа замка ЭПК-153 20 19 21 10 9 8 7 6 5 4 3 2 26 24 25 22 23 24 25 1 Замок имеет два положения: • ЭПК включен (против часовой стрелки до упора); • ЭПК выключен (по часовой стрелке до упора). Во включенном положении: • Воздух из ПМ или ПМ и КВВ через разобщительный кран замка поступает к ЭПВ; • Выключатель ВП 19 замыкает цепи КЛУБ-У и «Выбег» . В выключенном положении: • Воздух из ПМ или ПМ и КВВ перестает проходить через разобщительный кран замка; • Выключатель ВП 19 размыкает цепи КЛУБ-У и «Выбег» .

Срывной клапан Назначение: Экстренная разрядка ТМ при снижении давления в КВВ По принципу действия аналогичен срывному клапану ЭПК-150.

ЭПК-153: срывной клапан 1 2 3 4 5 6 7 8 9 16 15 14 13 12 11 10 УСТРОЙСТВО: 1. Втулка 153. 006; 2. Кольцо 055 -060 -30 -2 -3 ГОСТ 9833; 3. Крышка 153. 003; 4. Пружина 150. 014; 5. Болт М 8 -6 g х 20. 36. 019 ГОСТ 7808; 6. Шайба 8. 01. 10. 019 ГОСТ 11371; 7. Манжета воздухораспределителя 270. 317; 8. Седло клапана 153. 004; 9. Ниппель 222. 83; 10. Уплотнение клапана 270. 357; 11. Поршень 150. 01. 2; 12. Прокладка 150. 01. 009; 13. Прокладка 270. 549; 14. Корпус 153. 005 -1; 15. Кольцо 021 -025 -25 -2 -3 ГОСТ 9833; 16. Заглушка 254. 27.

ЭПК-153: срывной клапан 7 6 5 4 3 2 1 13 16 15 8 9 10 11 12 14 УСТРОЙСТВО: 1. Втулка 153. 006; 2. Кольцо 055 -060 -30 -2 -3 ГОСТ 9833; 3. Крышка 153. 003; 4. Пружина 150. 014; 5. Болт М 8 -6 g х 20. 36. 019 ГОСТ 7808; 6. Шайба 8. 01. 10. 019 ГОСТ 11371; 7. Манжета воздухораспределителя 270. 317; 8. Седло клапана 153. 004; 9. Ниппель 222. 83; 10. Уплотнение клапана 270. 357; 11. Поршень 150. 01. 2; 12. Прокладка 150. 01. 009; 13. Прокладка 270. 549; 14. Корпус 153. 005 -1; 15. Кольцо 021 -025 -25 -2 -3 ГОСТ 9833; 16. Заглушка 254. 27.

Автоматический выключатель управления УСТРОЙСТВО: • Корпус 153. 018, • Регулирующая часть • Контактная часть Это отв соед с полостью над диафрагмой

Автоматический выключатель управления УСТРОЙСТВО: • Корпус 153. 018, • Регулирующая часть • Контактная часть Это отв соед с полостью над диафрагмой

Автоматический выключатель управления УСТРОЙСТВО: • Корпус 153. 018, • Регулирующая часть • Контактная часть

ЭПК-153. Автоматический выключатель управления.

АВУ

ЭПК-153. Автоматический выключатель управления. 23 22 21 18 19 20 17 16 15 14 37 34 13 12 11 10 9 8 7 24 25 26 27 Ф 28 19 20 29 30 6 5 4 14 3 2 31 У 32 33 1 1 – Упорка 222. 56; 2 – пружина 75 М. 05. 124; 3 – шайба 8. 01. 10. 019 ГОСТ 11371; 4 – болт 305. 308; 5 – шайба 045. 020; 6 — диафрагма 418. 002; 7 – толкатель 153. 110; 8 – кольцо стопорное 153. 034; 9 – шайба Х 3. 11. 35; 10 – манжета 270. 769; 11 – корпус 153. 060; 12 – клапан 153. 070; 13 – втулка 045. 018; 14 – пружина 045. 001; 15 – уплотнение клапана 270. 753; 16 – манжета воздухораспределителя 120 -07 -2; 17 – поршень 045. 003; 31 – гайка М 12 -6 Н. 04. 039 ГОСТ 2526; 32 – винт регулирующий 254. 36; 33 – крышка 045. 010;

ЭПК-153. Автоматический выключатель управления. 23 22 24 25 26 27 Ф 21 18 19 20 28 19 20 17 16 29 30 14 31 32 33 – крышка 045. 010; 34 – винт ВМ 4 -6 g х 8. 36. 016 ГОСТ 17475; 35 – уплотнение клапана 270. 357; У 1 – Упорка 222. 56; 2 – пружина 75 М. 05. 124; 3 – шайба 8. 01. 10. 019 ГОСТ 11371; 15 14 37 34 4 – болт 305. 308; 13 5 – шайба 045. 020; 6 — диафрагма 418. 002; 12 7 – толкатель 153. 110; 8 – кольцо стопорное 153. 034; 11 9 – шайба Х 3. 11. 35; 10 – манжета 270. 769; 10 11 – корпус 153. 060; 9 12 – клапан 153. 070; 13 – втулка 045. 018; 8 14 – пружина 045. 001; 7 15 – уплотнение клапана 270. 753; 16 – манжета воздухораспределителя 120 -07 -2; 17 – поршень 045. 003; 6 18 – винт ВМ 5 -6 g х 16. 36. 019 ГОСТ 17473; 5 19 – шайба 5 ГУ 65 Г. 019 ГОСТ 11371; 20 – шайба 5. 01. 10. 019 ГОСТ 11371; 4 21 – пружина 170. 02. 17; 22 – полка 045. 005; 23 – выключатель ВПК 2010 Б УХЛ 4 ТУ 16 -526. 433; 24 – винт ВМ 4 -6 g х 18. 36. 016 ГОСТ 17473; 25 – гайка М 4 -6 Н. 5. 016 ГОСТ 5927; 26 – шайба 4 Л 65 Г. 016 ГОСТ 6402; 3 27 – шайба 4. 01. 10. 016 ГОСТ 11371; 28 – винт ВМ 5 -6 g х 20. 36. 019 ГОСТ 17473; 2 29 – кронштейн 045. 004; 30 – уплотнение 270. 711; 33 – ниппель 183. 23; гайка М 12 -6 Н. 04. 039 ГОСТ 2526; 39 — пружина 045. 008; 1 31 – 36 32 – 37 – шайба 045. 002; винт регулирующий 254. 36; 40 – скоба 045. 007; 38 – заклепка 3 х 10. 01. 10 ЦХ Р ГОСТ 10299; 41 – крышка 045. 006.

ЭПК-153. Автоматический выключатель управления. 23 22 21 18 19 20 17 16 15 14 37 34 13 12 11 10 9 8 7 24 25 26 27 28 19 20 29 30 6 5 4 35 40 39 36 Ф 14 3 38 41 2 У 31 32 34 – винт ВМ 4 -6 g х 8. 36. 016 ГОСТ 17475; 35 – уплотнение клапана 270. 357; 33 1 36 – ниппель 183. 23; 37 – шайба 045. 002; 38 – заклепка 3 х 10. 01. 10 ЦХ Р ГОСТ 10299; 39 — пружина 045. 008; 40 – скоба 045. 007; 41 – крышка 045. 006.

работа ЭПК-153 при зарядке Из ПМ воздух поступает через фильтр в штуцер, завёрнутый в плиту.

Работа ЭПК-153 при зарядке Воздух из ПМ через 2 дроссельных отверстия ø 0, 7 мм и ø 0, 8 мм поступает в резервуар и полость над диафрагмой АВУ ПМ Ø 0, 7 мм Ø 0, 8 мм 0, 5 л заглушка (КОН) ЭПВ свисток ТМ Срывной клапан

Работа ЭПК-153 при зарядке Из резервуара (КВВ) Диафрагма прогибается вниз, преодолевая усилие пружины, и даёт возможность возбудительному клапану прижаться к седлу Из полости над срывным поршнем После этого воздух из полости над срывным клапаном давит на поршень переключателя ВП 19. Переключатель замыкает цепь плюса катушки ЭПК.

Автоматический выключатель управления Корпус 153. 060 Отверстия для крепления выключателя Место установки регулировочной пружины и диафрагмы Отверстие ТМ Седло атмосферного (возбудительного) клапана Место установки диафрагмы 418. 002 Клапан 153. 070 и пружина 045. 001

АВУ Диафрагма прогибается под действием разности сил от пружины и от давления в камере выдержки времени Диафрагма 418. 002 1. Зарядка ЭПК. Из ПМ воздух поступает через два дроссельных отверстия в резервуар объёмом 0, 5 л и полость над диафрагмой 418. 002. Преодолевая усилие пружины, диафрагма прогибается. Возбудительный клапан под действием пружины закрывается, разобщая «ТМ» от атмосферы.

АВУ Диафрагма 418. 002 1. Зарядка ЭПК. Из ПМ воздух поступает через два дроссельных отверстия в резервуар объёмом 0, 5 л и полость над диафрагмой 418. 002. Преодолевая усилие пружины, диафрагма прогибается. Возбудительный клапан под действием пружины закрывается, разобщая «ТМ» от атмосферы.

Автоматический выключатель управления Поршень 045. 003

Поз. 2. уплотнение клапана 270. 357 Фланец со стороны плиты Поз. 2. уплотнение клапана 270. 357 Корпус 153. 018 автоматического выключателя управления Поз. 8. кольцо 021 -025 -25 -2 -3 ГОСТ 9833 Это отверстие соединяет полость над диафрагмой с полостью над срывным поршнем Фланец со стороны регулирующей части Поз. 9. кольцо 006 -010 -25 -2 -3 ГОСТ 9833

Поз. 2. уплотнение клапана 270. 357 Фланец со стороны плиты Корпус 153. 018 автоматического выключателя управления Поз. 2. уплотнение клапана 270. 357 Поз. 8. кольцо 021 -025 -25 -2 -3 ГОСТ 9833 Поз. 9. кольцо 006 -010 -25 -2 -3 ГОСТ 9833

Автоматический выключатель управления 31 5 РЕГУЛИРУЮЩАЯ ЧАСТЬ: 1 — Упорка 222. 56; 33 — Крышка 045. 011 (045. 010); 2 — Пружина 75 М. 05. 124. 4; 32 — Винт регулирующий 254. 36; 31 — Гайка Ш 2 -6 Н. 04_039 б (контргайка регулирующего винта); 6 — Диафрагма 418. 002; 5 — шайба 045. 020 (между регулирующей пружиной и диафрагмой); 1 32 33 Поз. 12. клапан 153. 070 2 Поз. 14. пружина 045. 001 Поз. 37. шайба 045. 002 Поз. 7. толкатель 153. 110 Поз. 56. поршень 045. 003 6

Автоматический выключатель управления Регулирующая часть Упорка 222. 56 Шайба 045. 020 Диафрагма 418. 002

Автоматический выключатель управления Регулирующая часть Толкатель 153. 110

Автоматический выключатель управления КОНТАКТНАЯ ЧАСТЬ: 1. Крышка 045. 011 (045. 010); 2. Пружина 75 М. 05. 124. 4 (045. 001); 3. Упорка 222. 56; 4. Винт регулирующий 254. 36; 5. Гайка Ш 2 -6 Н. 04_039 б (контргайка регулирующего винта); 6. Диафрагма 418. 002; 7. Упорка 045. 022 (между регулирующей пружиной и диафрагмой);

АВУ снят

Электропневматический вентиль

ЭПК-153: Вентиль электропневматический

Рис. 7. Поз. 5. Корпус ЭПВ 153. 140 и крышка 175. 011 Поз. 5. корпус 153. 040 -1 Поз. 38. кольцо 006 -010 -25 -2 -3 ГОСТ 9833 Поз. 40. седло 153. 009 Поз. 40. седло 175. 002 Поз. 9. кольцо 006 -010 -25 -2 -3 ГОСТ 9833

Рис. 7. Поз. 5. Корпус ЭПВ 153. 140 и крышка 175. 011 Поз. 5. корпус 153. 040 -1 Поз. 7. Крышка 120. 014 Поз. 1. крышка 175. 011 Поз. 25. шайба 206. 012 Поз. 45. катушка 175. 110 Поз. 9. крышка 120. 015 Поз. 32. манжета 270. 769 Поз. 33. кольцо 021025 -25 -2 -3 Поз. 31. толкатель 175. 012 Поз. 37. клапан 153. 180 Поз. 8. корпус электромагнита 120. 016

Замок

Замок Поз. 2. уплотнение клапана 270. 357 Поз. 1. ниппель 222. 83 Поз. 13. штифт 153. 043 Поз. 4. пробка 133. 006 Поз. 19. упорка 153. 200 -1 Поз. 5. кольцо 133. 004 -1

Поз. деталь обозначение 1 2 Ниппель Уплотнение клапана 222. 83 270. 357 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 Корпус пробка Кольцо Заглушка Кольцо Шпиндель Винт Крышка Штифт Ключ Заглушка Винт Шайба Упорка Выключатель 21 22 23 24 25 26 Полка Винт гайка шайба винт 153. 040 -1 133. 006 133. 004 -1 014 -018 -25 -2 -3 ГОСТ 9833 153. 008 021 -025 -25 -2 -3 ГОСТ 9833 006 -010 -25 -2 -3 ГОСТ 9833 153. 009 ВМ 4 -6 gх8. 36. 016 ГОСТ 17475 153. 011 153. 043 153. 012 133. 002 ВМ 5 -6 g х10. 36. 016 ГОСТ 17475 5. 65 Г. 019 ГОСТ 6402 Х 3. 10330 М 153. 200 -1 ВП-19 -21 Б-411 -00 У 3 -15 ТУ 16 -526. 516 153. 017 -1 ВМ 4 -6 g х 30. 36. 016 ГОСТ 17473 М 4 -6 Н. 5. 016 ГОСТ 5927 4. 65 Г. 016 ГОСТ 6402 4. 01. 10. 016 ГОСТ 11371 В М 4 -6 g х 12. 36. 016 ГОСТ 17473 Срок службы 3 года Откуда взята Кран машиниста Воздухораспределитель ЭПК-153 ЭПК-153

Поз. 5. кольцо 014 -018 -25 -2 -3 ГОСТ 9833 Поз. 7. заглушка 153. 009 Замок Поз. 10. Шпиндель 153. 009 Поз. 8. кольцо 021 -025 -25 -2 -3 ГОСТ 9833 Поз. 9. кольцо 006 -010 -25 -2 -3 ГОСТ 9833

Пружины в ЭПК-153 Р 1, кгс Н 1, мм Р 2, кгс Н 2, мм 75 М. 05. 124 59, 7± 5, 97 45 67, 7± 6, 77 43 045. 001 2, 33± 0, 2 10 2, 85± 0, 28 8 170. 02. 17 0, 6± 0, 66 13 1, 05± 0, 1 10 150. 014 23, 7± 2, 37 29 34± 3, 4 21 153. 042 0, 1± 0, 01 9, 5 0, 16± 0, 016 7 045. 008 150. 218 1, 56± 0, 7 0, 57± 0, 057 78 15 0, 74± 0, 07 87. 02. 21 0, 3± 0, 03 16 0, 36± 0, 036 13 14 Где установлена

1. ЭПК-153

Устройство,
работа и
ремонт

2. Назначение ЭПК-153

ЭПК-153 предназначен для:
• Подачи предупредительных звуковых
сигналов машинисту при проверке
бдительности и при превышении скорости;
• Выполнения автостопного торможения по
команде приборов безопасности в случае не
подтверждения машинистом бдительности
или превышения допускаемой скорости

3. Типы ЭПК-153 и их характеристики

153
153-01
153-02
153-03
1
Максимальное давление питания, МПа
(кгс/см2)
1,0 (10,0)
2
Род тока
3
Номинальное напряжение, В.
24
50
75
110
4
Допускаемая электрическая нагрузка на
контакты выключателя ВПК2010 от
постоянного тока при L/R=0,05 с
коммутируемой цепи, А, не более
(L – индуктивность в Гн)
(R – сопротивление в Ом)
1,6
1,0
0,7
0,5
5
Номинальный ток продолжительного
режима работы ВПК2010, А
постоянный
4

4. Типы ЭПК-153 и их характеристики (продолжение)

153
153-01
153-02
153-03
1,3
1,0
0,68
0,33
6
Допускаемая электрическая нагрузка на
контакты выключателя ВП19 от
постоянного тока, А, не более
7
Номинальный ток продолжительного
режима работы ВП19, А
10
8
Потребляемая мощность ЭПВ, Вт
10
9
Время разрядки ТМ с 0,5 до 0,25 Мпа
(с 5,0 до 2,5 кгс/см2), с, не более
2
10 Время подачи сигнала бдительности, с
7 +1
11 Напряжение включения ЭПК, В, не
более
17
35
55
80
12 Напряжение выключения ЭПК, не
менее
5
10
15
22
13 Габаритные размеры, мм
14 Масса, кг
258 х 275 х 354
10,3

5. Устройство ЭПК-153

8
6
7
Устройство
ЭПК-153
3
4
1. Кронштейн.
2. Срывной клапан.
3. Электропневматический
вентиль.
4. Автоматический
выключатель
управления.
5. Свисток.
6. Замок.
7. Переключатель.
8. Клеммная колодка.
5
2
1

6. Устройство ЭПК-153

1 – выключатель управления
автоматический 153.050;
2 – шайба 8.01.10.019 ГОСТ
11371;
3 – гайка М8-6Н.5.019 ГОСТ5915;
4 – гайка накидная 334.1730 (на
фотографии отсутствует);
5 – фильтр 305.088;
6 – уплотнение 334.1729А-2;
7 – прокладка 326.223-01 для
транспортирования и хранения; ПМ
8 – вывод 150.590;
4
9 – резистор с диодом 153.100;
5
10 – колодка 153.080;
6
11 – винт ВМ6-6g х 20.36.019
7
ГОСТ17473;
12 – шайба 6.65Г.019 ГОСТ6402;
2
13 – шайба 6.01.10.019
3
ГОСТ11371;
14 – вывод 153.090;
15 – вывод 153.190;
1

7.

8. Схема ЭПК-153

Контроль
вкл. Ключа
ЭПК
Цепь «Выбег»
— кат. ЭПК
замок
1
2
3
4
5
6
7
8
+кат. ЭПК
АВУ
ПМ
дроссель
дроссель
0,5 л
заглушка
(КОН)
ЭПВ
свисток
ТМ
Срывной
клапан

9. Схема ЭПК-153

Контроль
вкл. Ключа
ЭПК
Цепь «Выбег»
— кат. ЭПК
замок
1
2
3
4
5
6
7
8
+кат. ЭПК
АВУ
ПМ
дроссель
дроссель
0,5 л
заглушка
(КОН)
ЭПВ
свисток
ТМ
Срывной
клапан

10. Кронштейн (плита)

Предназначен для размещения на нём деталей и узлов ЭПК.

11. Кронштейн (Плита)

1 – заглушка 153.036;
2 – заглушка 222.136;
3 – плита 153.001;
4 – дроссель 153.022-01;
5 – кольцо 014-018-25-2-3 ГОСТ 9833;
6 – штуцер 153.160;
7 – шпилька М10-6g х 50, ГОСТ 22034;
8 — шпилька М10-6g х 25.36.10.019, СТП 10-215-82;
9 – кольцо 006-010-25-2-3 ГОСТ 9833;
10 – дроссель 153.022;
11 – М8-6g х 25.36А.019 ГОСТ 22034;
12 – шпилька М8-6g х 35 ГОСТ 22034;
13 – шпилька М10-6g х 75 ГОСТ 22034.

12. Отверстия в кронштейне

А
Б
А
В
Г
Д
Д
Е
З
Е
З
В
Ж
Г
Ж
А – отверстия для крепления
клеммной колодки;
Б – атмосферное отверстие;
Ж
В – для крепления кожуха;
Г – для крепления к кузову
локомотива;
Д – для крепления замка;
Е – для крепления вентиля
электропневматического;
Ж – для крепления срывного
Ж клапана;
З – для крепления АВУ;

13. Отверстия и каналы в кронштейне

К
Л
М М
И
Ф
Н
Н
У
Т
О
П
С
Р
И – питательная магистраль;
К –отверстие ø 0,7 мм;
Л – отверстие ø 0,8 мм в
резервуар;
М – отверстия к
разобщительному крану
замка ЭПК;
Н – отверстия к клапану ЭПВ;
О – для свистка;
П – тормозная магистраль;
Р – атмосферное отверстие;
С – в камеру над спывным
поршнем;
Т – заглушка КОН;
У – отверстие к АВУ (из
полости над срывным
клапаном);
Ф – отверстие из резервуара
к АВУ (под диафрагму).

14. Отверстия и каналы в кронштейне

15. Кронштейн

ПМ
замок
КВВ
КВВ
АВУ
ЭПВ
КВВ….
Срывной клапан
ТМ
КОН
1 – заглушка 153.036;
Атм
2 – заглушка 222.136;
3 – плита 153.001;
4 – дроссель 153.022-01;
5 – кольцо 014-018-25-2-3 ГОСТ 9833;
6 – штуцер 153.160;
7 – шпилька М10-6g х 50, ГОСТ 22034;
8 — шпилька М10-6g х 25.36.10.019, СТП 10-215-82;
9 – кольцо 006-010-25-2-3 ГОСТ 9833;
10 – дроссель 153.022;
11 – М8-6g х 25.36А.019 ГОСТ 22034;
12 – шпилька М8-6g х 35 ГОСТ 22034;
13 – шпилька М10-6g х 75 ГОСТ 22034.

16. Пневмосхема ЭПК-153

Воздух из ПМ через 2 дроссельных отверстия ø 0,7 мм
и ø 0,8 мм поступает в резервуар КВВ и полость над
диафрагмой АВУ
АВУ
ПМ
Ø 0,7 мм
Ø 0,8 мм
0,5 л
заглушка
(КОН)
ЭПВ
свисток
ТМ
Срывной
клапан

17. Замок

Замок предназначен для включения и выключения и выключения ЭПК

18. Устройство замка

1 – ниппель 222.83;
2 – уплотнение клапана 270.357;
3 – корпус 153.040-1;
4 – пробка 133.006;
5 – кольцо 153.004-1;
6 – кольцо 014-018-25-2-3 ГОСТ9833;
7 – заглушка 153.008;
8 – кольцо 021-025-25-2-3 ГОСТ9833;
9 – кольцо 006-010-25-2-3 ГОСТ 9833;
10 – шпиндель 153.009;
11 – винт ВМ4-6g х 10.36.019 ГОСТ17475;
12 – крышка 153.011;
13 – штифт 153.043;
14 – ключ 153.012;
15 – заглушка 133.002;
16 – винт ВМ5-6g х 10.36.019 ГОСТ17473;
17 – шайба Х3.10330М;
18 – шайба

19. Устройство замка (продолжение)

19 – упорка 153.200-1;
20 – выключатель ВП19-21Б-411-00У3-15
ТУ 16-526.516;
21– полка 153.017-1;
22 – винт ВМ4-6g х 30.36.016 ГОСТ17475;
23 – гайка М4-6Н.5.016 ГОСТ5927;
24 – шайба 4.65Г.016 ГОСТ6402;
25 – шайба 4.01.10.016 ГОСТ11371;
26 – винт ВМ4-6g х 12.36.016 ГОСТ17473;
27 – кольцо 006-010-25-2-3 ГОСТ 9833;
28 – шпиндель 153.009;
29 – винт ВМ4-6g х 10.36.019 ГОСТ17475;

20. Устройство замка ЭПК-153

13
12
11
14
Устройство замка
ЭПК-153
15 16
17
18
20
19
21
10
9
8
7
6
5
4
3
2
26
24
25
1
22
23
24
25

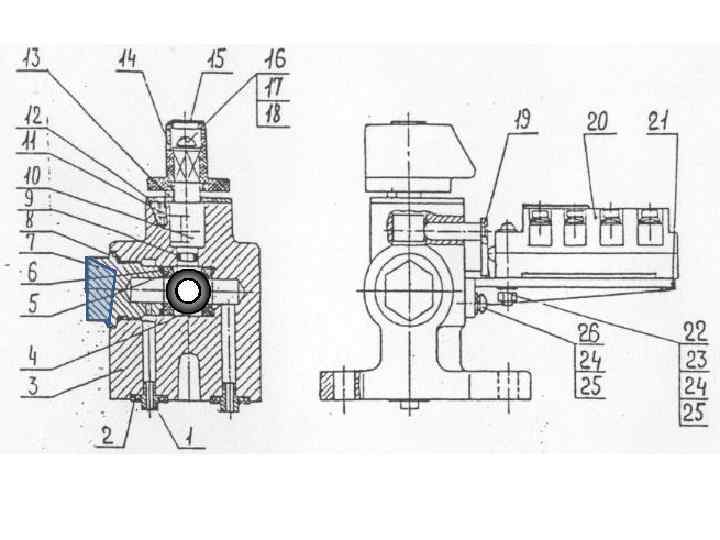

21. Работа замка ЭПК-153

13
12
11
14
15 16
17
18
Работа замка ЭПК-153
20
19
21
10
9
8
7
6
5
4
3
2
26
24
25
22
23
24
25
1
Замок имеет два положения:
•ЭПК включен (против часовой стрелки до упора);
•ЭПК выключен (по часовой стрелке до упора).
Во включенном положении:
•Воздух из ПМ или ПМ и КВВ через разобщительный кран замка поступает к ЭПВ;
•Выключатель ВП19 замыкает цепи КЛУБ-У и «Выбег».
В выключенном положении:
•Воздух из ПМ или ПМ и КВВ перестает проходить через разобщительный кран замка;
•Выключатель ВП19 размыкает цепи КЛУБ-У и «Выбег».

22. Срывной клапан

Назначение:
Экстренная разрядка ТМ при
снижении давления в КВВ
По принципу действия
аналогичен срывному
клапану ЭПК-150.

23. ЭПК-153: срывной клапан

1 2
3
4
5
6
7
8
9
16
15
14
13
12
11
10
УСТРОЙСТВО:
1. Втулка 153.006;
2. Кольцо 055-060-30-2-3 ГОСТ 9833;
3. Крышка 153.003;
4. Пружина 150.01.014;
5. Болт М8-6g х 20.36.019 ГОСТ 7808;
6. Шайба 8.01.10.019 ГОСТ 11371;
7. Манжета воздухораспределителя 270.317;
8. Седло клапана 153.004;
9. Ниппель 222.83;
10. Уплотнение клапана 270.357;
11. Поршень 150.01.2;
12. Прокладка 150.01.009;
13. Прокладка 270.549;
14. Корпус 153.005-1;
15. Кольцо 021-025-25-2-3 ГОСТ 9833;
16. Заглушка 254.27.

24. ЭПК-153: срывной клапан

7
6
5
4
3
2 1
13
16
15
8
9
10
11
12
14
УСТРОЙСТВО:
1. Втулка 153.006;
2. Кольцо 055-060-30-2-3 ГОСТ 9833;
3. Крышка 153.003;
4. Пружина 150.01.014;
5. Болт М8-6g х 20.36.019 ГОСТ 7808;
6. Шайба 8.01.10.019 ГОСТ 11371;
7. Манжета воздухораспределителя 270.317;
8. Седло клапана 153.004;
9. Ниппель 222.83;
10. Уплотнение клапана 270.357;
11. Поршень 150.01.2;
12. Прокладка 150.01.009;
13. Прокладка 270.549;
14. Корпус 153.005-1;
15. Кольцо 021-025-25-2-3 ГОСТ 9833;
16. Заглушка 254.27.

25. Автоматический выключатель управления

УСТРОЙСТВО:
• Корпус 153.018,
• Регулирующая часть
• Контактная часть
Это отв соед с
полостью над
диафрагмой
Это отв соед с
полостью над
диафрагмой

26. Автоматический выключатель управления

УСТРОЙСТВО:
• Корпус 153.018,
• Регулирующая часть
• Контактная часть
Это отв соед с
полостью над
диафрагмой

27. Автоматический выключатель управления

УСТРОЙСТВО:
• Корпус 153.018,
• Регулирующая часть
• Контактная часть

28. ЭПК-153. Автоматический выключатель управления.

29. АВУ

30. ЭПК-153. Автоматический выключатель управления.

23 22
21
18
19
20
17
16 15 14 37
34
13
12
11
10
9
8
7
24
25
26
27
Ф
28
19
20
29
30
6
5
4
14
3
2
31
У
32
33
1
1 – Упорка 222.56;
2 – пружина 75М.05.124;
3 – шайба 8.01.10.019 ГОСТ 11371;
4 – болт 305.308;
5 – шайба 045.020;
6 — диафрагма 418.002;
7 – толкатель 153.110;
8 – кольцо стопорное 153.034;
9 – шайба Х3.11.35;
10 – манжета 270.769;
11 – корпус 153.060;
12 – клапан 153.070;
13 – втулка 045.018;
14 – пружина 045.001;
15 – уплотнение клапана 270.753;
16 – манжета воздухораспределителя
120-07-2;
17 – поршень 045.003;
31 – гайка М12-6Н.04.039 ГОСТ 2526;
32 – винт регулирующий 254.36;
33 – крышка 045.010;

31. ЭПК-153. Автоматический выключатель управления.

23 22
24
25
26
27
Ф
21
18
19
20
28
19
20
17
16
29
30
14
31
32
33 – крышка 045.010;
34 – винт ВМ4-6g х 8.36.016 ГОСТ 17475;
35 – уплотнение
клапана 270.357;
У
1 – Упорка 222.56;
2 – пружина 75М.05.124;
3 – шайба 8.01.10.019 ГОСТ 11371;
15 14 37 34
4 – болт 305.308;
13
5 – шайба 045.020;
6 — диафрагма 418.002;
12
7 – толкатель 153.110;
8 – кольцо стопорное 153.034;
11
9 – шайба Х3.11.35;
10 – манжета 270.769;
10
11 – корпус 153.060;
9
12 – клапан 153.070;
13 – втулка 045.018;
8
14 – пружина 045.001;
7
15 – уплотнение клапана 270.753;
16 – манжета воздухораспределителя 120-07-2;
17 – поршень 045.003;
6
18 – винт ВМ5-6g х 16.36.019 ГОСТ 17473;
5
19 – шайба 5ГУ65Г.019 ГОСТ 11371;
20 – шайба 5.01.10.019 ГОСТ 11371;
4
21 – пружина 170.02.17;
22 – полка 045.005;
23 – выключатель ВПК 2010Б УХЛ4 ТУ 16-526.433;
24 – винт ВМ4-6g х 18.36.016 ГОСТ 17473;
25 – гайка М4-6Н.5.016 ГОСТ 5927;
26 – шайба 4Л65Г.016 ГОСТ 6402;
3
27 – шайба 4.01.10.016 ГОСТ 11371;
28 – винт ВМ5-6g х 20.36.019 ГОСТ 17473;
2
29 – кронштейн 045.004;
30 – уплотнение 270.711;
33
1
31 – гайка М12-6Н.04.039 ГОСТ 2526; 39 — пружина 045.008;
36 – ниппель 183.23;
32 – винт регулирующий 254.36;
37 – шайба 045.002;
40 – скоба 045.007;
38 – заклепка 3 х 10.01.10 ЦХ Р ГОСТ 10299;
41 – крышка 045.006.

32. ЭПК-153. Автоматический выключатель управления.

23 22
21
18
19
20
17
16 15 14 37
34
13
12
11
10
9
8
7
24
25
26
27
28
19
20
29
30
6
5
4
35
40
39
36
Ф
14
3
38
41
2
У
31
32
34 – винт ВМ4-6g х 8.36.016 ГОСТ 17475;
35 – уплотнение клапана 270.357;
33
1
36 – ниппель 183.23;
37 – шайба 045.002;
38 – заклепка 3 х 10.01.10 ЦХ Р ГОСТ 10299;
39 — пружина 045.008;
40 – скоба 045.007;
41 – крышка 045.006.

33. работа ЭПК-153 при зарядке

Из ПМ
воздух
поступает
через
фильтр в
штуцер,
завёрнутый
в плиту.

34. Работа ЭПК-153 при зарядке

Воздух из ПМ через 2 дроссельных отверстия ø 0,7 мм и ø
0,8 мм поступает в резервуар и полость над диафрагмой АВУ
АВУ
ПМ
Ø 0,7 мм
Ø 0,8 мм
0,5 л
заглушка
(КОН)
ЭПВ
свисток
ТМ
Срывной
клапан

35. Работа ЭПК-153 при зарядке

Из резервуара (КВВ)
Диафрагма
прогибается вниз,
преодолевая усилие
пружины, и даёт
возможность
возбудительному
клапану прижаться к
седлу
Из полости
над
срывным
поршнем
После этого воздух из полости
над срывным клапаном давит на
поршень переключателя ВП19.
Переключатель замыкает цепь
плюса катушки ЭПК.

36. Автоматический выключатель управления

Корпус 153.060
Отверстия для
крепления
выключателя
Место установки
регулировочной
пружины и
диафрагмы
Отверстие ТМ
Седло
атмосферного
(возбудительного)
клапана
Место установки
диафрагмы
418.002
Клапан 153.070 и
пружина 045.001

37. АВУ

Диафрагма прогибается под
действием разности сил от
пружины и от давления в
камере выдержки времени
Диафрагма
418.002
1. Зарядка ЭПК.
Из ПМ воздух поступает через два дроссельных отверстия в
резервуар объёмом 0,5л и полость над диафрагмой
418.002.
Преодолевая усилие пружины, диафрагма прогибается.
Возбудительный клапан под действием пружины
закрывается, разобщая «ТМ» от атмосферы.

38. АВУ

Диафрагма
418.002
1. Зарядка ЭПК.
Из ПМ воздух поступает через
два дроссельных отверстия в
резервуар объёмом 0,5л и
полость над диафрагмой
418.002.
Преодолевая усилие пружины,
диафрагма прогибается.
Возбудительный клапан под
действием пружины
закрывается, разобщая «ТМ»
от атмосферы.

39. Автоматический выключатель управления

Поршень 045.003

40. Корпус 153.018 автоматического выключателя управления

Поз.2.
уплотнение
клапана
270.357
Фланец со
стороны
плиты
Поз.2.
уплотнение
клапана
270.357
Корпус 153.018 автоматического
выключателя управления
Поз.8. кольцо
021-025-25-2-3
ГОСТ 9833
Это отверстие
соединяет полость
над диафрагмой с
полостью над
срывным поршнем
Фланец со стороны регулирующей части
Поз.9. кольцо
006-010-25-2-3
ГОСТ 9833

41. Корпус 153.018 автоматического выключателя управления

Поз.2.
уплотнение
клапана
270.357
Фланец со
стороны
плиты
Корпус 153.018 автоматического
выключателя управления
Поз.2.
уплотнение
клапана
270.357
Поз.8. кольцо
021-025-25-2-3
ГОСТ 9833
Поз.9. кольцо
006-010-25-2-3
ГОСТ 9833

42. Автоматический выключатель управления

РЕГУЛИРУЮЩАЯ ЧАСТЬ:
1 — Упорка 222.56;
33 — Крышка 045.011 (045.010);
2 — Пружина 75М.05.124.4;
32 — Винт регулирующий 254.36;
31 — Гайка Ш2-6Н.04_039б (контргайка регулирующего
винта);
6 — Диафрагма 418.002;
5 — шайба 045.020 (между регулирующей пружиной и
диафрагмой);
31
5
1
32
33
Поз.12.
клапан
153.070
2
Поз.14.
пружина
045.001
Поз.37.
шайба
045.002
Поз. 7.
толкатель
153.110
Поз. 56.
поршень
045.003
6

43. Автоматический выключатель управления

Регулирующая часть
Упорка 222.56
Шайба 045.020
Диафрагма
418.002

44. Автоматический выключатель управления

Регулирующая часть
Толкатель
153.110

45. Автоматический выключатель управления

КОНТАКТНАЯ ЧАСТЬ:
1. Крышка 045.011 (045.010);
2. Пружина 75М.05.124.4 (045.001);
3. Упорка 222.56;
4. Винт регулирующий 254.36;
5. Гайка Ш2-6Н.04_039б (контргайка
регулирующего винта);
6. Диафрагма 418.002;
7. Упорка 045.022 (между
регулирующей пружиной и
диафрагмой);

46. АВУ снят

47. Электропневматический вентиль

48. ЭПК-153: Вентиль электропневматический

49. Рис. 7. Поз.5. Корпус ЭПВ 153.140 и крышка 175.011

Поз.5.
корпус
153.040-1
Поз.38. кольцо
006-010-25-2-3
ГОСТ 9833
Поз.40.
седло
153.009
Поз.9. кольцо
006-010-25-2-3
ГОСТ 9833
Поз.40.
седло
175.002

50. Рис. 7. Поз.5. Корпус ЭПВ 153.140 и крышка 175.011

Поз.5.
корпус
153.040-1
Поз.7.
Крышка
120.014
Поз.1.
крышка
175.011
Поз.25.
шайба
206.012
Поз.45.
катушка
175.110
Поз.9.
крышка
120.015
Поз.32.
манжета
270.769
Поз.33.
кольцо 021025-25-2-3
Поз.31.
толкатель
175.012
Поз.37.
клапан
153.180
Поз.8. корпус
электромагнит
а 120.016

51. Замок

52. Замок

Поз.2.
уплотнение
клапана
270.357
Поз.1.
ниппель
222.83
Поз.13.
штифт
153.043
Поз.4.
пробка
133.006
Поз.19.
упорка
153.200-1
Поз.5.
кольцо
133.004-1

53.

Поз. деталь
обозначение
1
2
Ниппель
Уплотнение
клапана
222.83
270.357
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
Корпус
пробка
Кольцо
Кольцо
Заглушка
Кольцо
Кольцо
Шпиндель
Винт
Крышка
Штифт
Ключ
Заглушка
Винт
Шайба
Шайба
Упорка
Выключатель
21
22
23
24
25
26
Полка
Винт
гайка
шайба
шайба
винт
153.040-1
133.006
133.004-1
014-018-25-2-3 ГОСТ 9833
153.008
021-025-25-2-3 ГОСТ 9833
006-010-25-2-3 ГОСТ 9833
153.009
ВМ4-6gх8.36.016 ГОСТ 17475
153.011
153.043
153.012
133.002
ВМ5-6 g х10.36.016 ГОСТ 17475
5.65Г.019 ГОСТ 6402
Х3.10330М
153.200-1
ВП-19-21Б-411-00У3-15
ТУ 16-526.516
153.017-1
ВМ4-6g х 30.36.016 ГОСТ 17473
М4-6Н.5.016 ГОСТ 5927
4.65Г.016 ГОСТ 6402
4.01.10.016 ГОСТ 11371
В М4-6g х 12.36.016 ГОСТ 17473
Срок
службы
3 года
Откуда взята
Кран машиниста
Воздухораспределитель
ЭПК-153
ЭПК-153
ЭПК-153
ЭПК-153
ЭПК-153
ЭПК-153
ЭПК-153
ЭПК-153

54. Замок

Поз.5. кольцо
014-018-25-2-3
ГОСТ 9833
Поз.7.
заглушка
153.009
Замок
Поз.10.
Шпиндель
153.009
Поз.8. кольцо
021-025-25-2-3
ГОСТ 9833
Поз.9. кольцо
006-010-25-2-3
ГОСТ 9833

55.

56. Пружины в ЭПК-153

Р1, кгс
Н1, мм
Р2, кгс
Н2, мм
75М.05.124
59,7±5,97
45
67,7±6,77
43
045.001
2,33±0,2
10
2,85±0,28
8
170.02.17
0,6±0,66
13
1,05±0,1
10
150.01.014
23,7±2,37
29
34±3,4
21
153.042
0,1±0,01
9,5
0,16±0,016
7
045.008
150.218
1,56±0,7
0,57±0,057
78
15
0,74±0,07
87.02.21
0,3±0,03
16
0,36±0,036
13
14
Где установлена

Skip to content
