1.1 назначение

1.1.1.
Генератор
сигналов высокочастотный Г4-102 предназначен
для настройки, регулировки и контроля
радиоприемной аппаратура
радиовещательного диапазона. Прибор
Г4-102 обеспечивает измерение частотных
и амплитудных характеристик различных
устройств, реальной чувствительности
и кривой верности приемников. Генератор
может служить источником немодулированного
и некалиброванного сигнала и использоваться
в качестве гетеродина при различных
преобразованиях частоты. Прибор Г4-102
предназначен для работы в лабораторных
и цеховых условиях.

1.1.2.
условия
эксплуатации:

температура
окружающего воздуха от +10 до +35°С;
относительная влажность воздуха 80% при
температуре 20°С; напряжение сети (220±22)
В частотой (50±0,5) Гц или (115± ±5,75) В частотой
(400+12) Гц.

1.2 основные технические данные

Прибор
обеспечивает следующие виды работ:

а) непрерывная
генерация (НГ);

б) внутренняя
амплитудная модуляция синусоидальным
напряжением;

в) внешняя
амплитудная модуляция синусоидальным
напряжением.

Прибор
обеспечивает диапазон частот от 0,1 до
50,0 МГц. Диапазон частот перекрывается
восемью поддиапазонами с граничными
частотами:

I
0,10— 0,18 МГц, г
0,18—
0,35 МГц,

0,35—
0,75 МГц,

1
0,75— 1,70 МГц,

J
1,70—
4,00 МГц, t
4,00—10,00
МГц,

10,00—20,00
МГц,

$
20,00—50,00 МГц.

Запас
по краям диапазона не менее 2%. Запас на
краях ме*кду поддиапазонами—не менее
1%.

Погрешность
на этих участках не нормируется.

Основная
погрешность установки частоты не
превышает ±1%.
Нестабильность
частоты за любые 15 минут работы
генератора после самопрогрева в
течение 30 минут в нормальных условиях
не превышает ± (2,50- I0~⁴f
„
+50 Гц),

где
f_H—
несущая частота.

Примечание.
Указанное изменение частоты
гарантируется
после
дополнительного
Ю-мннутиого самопрогрева
при перестройке
частоты в пределах любого поддиапазона
и при переходе на другой поддиапазон.

Паразитная
девиация частоты в режиме непрерывной
генерации не превышает Ю^и+БО Гц.
Дополнительная
погрешность установки частоты генератора
при изменениях температуры на 10°С в
пределах рабочих условий не превышает
± (2-Ю-^+гбО Гц).
Выходное
напряжение генератора регулируется в
номинальных пределах от 5-10® до 510-‘
мкВ. С выносным аттенюатором
ослаблением до 20 дБ возможна регулировка
до 1 -10—¹
мкВ.

Регулировка
производится ступенями по 10 дБ от 0 до
110 дБ и плавно в пределах каждой ступени
на нагрузке с сопротивлением 50 Ом,
подключенной к основному выходу
генератора «цУ».

При
этом К_Ст.
U
нагрузки
должен быть не более 1,10.

Основная
погрешность установки опорного значения
напряжения 5-10⁵
мкВ и погрешность установки напряжения
по шкале плавной регулировки не превышает
± 1 дБ при работе на нагрузку (50±1) Ом.
Основная
погрешность установки ослабления
ступенчатого аттенюатора не превышает
±1,0 дБ при ослаблениях до 100 дБ и ±1,5
дБ—свыше 100 дБ.
Основная
погрешность ослабления выносного
аттенюатора не превышает ± 1 дБ.
Дополнительная
погрешность установки выходного
напряжения за счет остаточного
сигнала не превышает ±2,5-10^-1
мкВ при работе без выносного аттенюатора
и ±5-10“²
мкВ при работе с выносным аттенюатором.
Дополнительная
погрешность установки опорного значения
выходного напряжения при изменениях
температуры на 10°С в пределах рабочих
условий не превышает ±0,3 дБ.
Дополнительная
погрешность ослабления аттенюатора,
обеспечивающего плавную регулировку
выходного напряжения при изменениях
температуры на 10°С в пределах рабочих
условий, не превышает ±0,3 дБ.
Дополнительная
погрешность установки опорного значения
выходного напряжения и значений
выходного, напряжения по шкалам плавной
регулировки выхода при включении
амплитудной модуляции не превышает
±2,0 дБ при- частотах модуляции до 10 кГц
и коэффициенте модуляции до 80%; на
частотах модуляции свыше 10 кГц±2 дБ при
коэффициенте модуляции 50%.
Нестабильность
уровня выходного сигнала за 15 минут
после самопрогрева генератора в течение
30 минут не превышает

1
дБ.

При
перестройке плавного или ступенчатого
аттенюатора и при переходе с поддиапазона
на поддиапазон требуется дополнительное
время самопрогрева не менее 5 минут.

Коэффициент
любой из гармоник сигнала на основном
выходе генератора не превышает 5% (—26
дБ).
Паразитная
амплитудная модуляция сигнала на
основном выходе генератора в режиме
непрерывной генерации не превышает
0,25%.
Коэффициент
стоячей волны
K_CTU
напряжения
по основному выходу генератора не
более 1,20. Номинальное значение выходного
сопротивления при работе без выносного
делителя 50 Ом. При работе с выносным
делителем 75 Ом±2%; 50 Ом±3%; 7,0 Ом±2%.
Выходное
некалиброванное напряжение по
вспомогательному выходу на полной
нагрузке 50 Ом не менее 1 В, но не более
3 В. При этом K_CTU
нагрузки
должен быть не более 1,10. Остальные
параметры генератора на этом выходе
не гарантируются.
Амплитудная
модуляция сигнала осуществляется
частотой 1000 Гц от внутреннего и
50—15000 Гц от внешнего источника модуляции.
При этом высшая частота модуляции
должна быть не более 0,02 f_H.
Погрешность
частоты внутреннего модулирующего
источника не более ±10%.
Коэффициент
модуляции регулируется в пределах от
О до 90% ступенями по 10%.
Основная
погрешность установки коэффициента
модуляции от 10 до 80% при частоте
модуляции 1000 Гц не более ±10%
в
процентах модуляции. При коэффициенте
модуляции свыше 80% погрешность не
нормируется.
Погрешность
установки коэффициента модуляции в
диапазоне модулирующих частот в
процентах модуляции не более ±15%.
Дополнительная
погрешность установки коэффициента
модуляции, обусловленная изменением
температуры окружающего воздуха, на
каждые 10°С в пределах рабочих условий
не более ±5% в процентах модуляции.
Коэффициент
гармоник огибающей модулированного
сигнала при коэффициенте модуляции
80% (по шкале генерато’ра Г4-102) не более
5%. Коэффициент гармоник внешнего
модулирующего сигнала при этом не
должен быть более 1%.
Напряжение
внешнего модулирующего генератора,
необходимое для обеспечения
коэффициента модуляции 90%, не более
2 В при сопротивлении входа модулятора
600 Ом ±20%.
Паразитная
модуляция частоты в режиме
тридцатипроцентной амплитудной
модуляции не более 10~⁶f_H+60
Гц
в полосе частот от 20 до 20-10³
Гц.
Генератор
обеспечивает свои технические
характеристики после прогрева в
течение 10 минут (нормы по нестабильности
частоты и выходного напряжения
обеспечиваются после прогрева в течение
30 минут).
Генератор
сохраняет свои технические характеристики
_прИ
питании его от сети переменного тока
напряжением 220±22 В частотой 50±0,5 Гц или
115± 5,75 В частотой 400±12 Гц с содержанием
гармоник не более 5%.
Изоляция
цепи питания прибора относительно
корпуса выдерживает без пробоя
испытательное напряжение 1500 вольт
(амплитудное). Сопротивление изоляции
цепи ввода питания прибора относительно
корпуса не менее 10 МОм.
Мощность,
потребляемая генератором от сети при
номинальном напряжении, не превышает
15 ВА.
Генератор
допускает непрерывную работу в течение
8 часов в рабочих условиях при сохранении
технических характеристик. При этом
обеспечиваются нормальные режимы
полупроводниковых приборов, деталей
и элементов.
Допустимый
уровень напряжения радиопомех,
создаваемых прибором, должен быть
не более:

‘5-10-³
В/м (5 мВ) на частотах 0,15—2,5 МГц;

1-10~³
В/м (1 мВ) на частотах 2,5—50 МГц.

Наработка
на отказ не менее 4000 часов.
Габаритные
размеры прибора не более 190X360X230
мм.
Габаритные размеры транспортной тары
не более 250X350X415
мм.
Масса
прибора не более 8 кг. Масса прибора и
транспортной тары не более 15 кг.

1.3
состав
прибора

1.3.1
прибор поставляется в следующем комплекте

Наименование	Обозначение	Кол. Шт.	Примечание
Генератор сигналов высокочастотный Г4-102	3.260.068	1

Соседние файлы в предмете [НЕСОРТИРОВАННОЕ]

Источник

Генератор ВЧ Г4-102А предназначен для регулировки, проверки и исследования параметров радиоприёмных и антеннофидерных устройств. Прибор обеспечивает измерение частотных и амплитудных характеристик различных устройств, реальной чувствительности и кривой верности приемников. Генератор может служить источником немодулированного и некалиброванного сигнала и использоваться в качестве гетеродина при различных преобразованиях частоты. Прибор предназначен для работы в лабораторных и цеховых условиях.

Технические характеристики генератора Г4-102А

Диапазон частот: 0,1 – 50 МГц.
Поддиапазоны:

0.10 … 0.20 МГц
0.20 … 0.40 МГц
0.40 … 0.80 МГц
0.80 … 2.00 МГц;
2.00 … 5.00 МГц
5.00 … 12.50 МГц
12.50 … 25.00 МГц
25.00 … 50.00 МГц

Основная погрешность установки частоты по шкале: 1 %.
Дополнительная погрешность при изменении температуры на 10 °С: 0,3 %+250 Гц.
Нестабильность частоты после прогрева в течении 1 час: 0,00025 F + 50 Гц.
Паразитная девиация частоты в режиме НГ: 0,000001 F+ 50 Гц.
Пределы изменения выходного калиброванного напряжения: 0,1 мкв – 500 мВ.
Наибольший уровень некалиброванного напряжения: 1 В.
Основная погрешность установки опорного напряжения: 12 %.
Основная погрешность установки ослабления аттенюатора: 18 %.
Нестабильность опорного напряжения после прогрева: 1 %.
Коэффициент гармоник выходного сигнала: 5 %.
Паразитная амплитудная модуляция в режиме НГ: 0,5 %.
Частота внутренней АМ: 1 кГц.
Пределы установки глубины модуляции: 0 – 90 %.
Основная погрешность установки глубины модуляции: 10 %.
Основная погрешность глубины модуляции при внешней модуляции: 5 %.
Напряжение внешнего модулирующего сигнала: до 1 В.
Диапазон частот внешней модуляции: 0,05 – 15 кГц.
Предел изменения глубины внешней модуляции: 0 – 90 %.
Коэффициент нелинейных искажений выходного сигнала: 5 %.
Девиация частоты при амплитудной модуляции с глубиной 30%: 0,000001 F + 250 Гц.
Время готовности к работе: 30 мин.
Рабочая температура: +10 + 35 град С.
Относительная влажность воздуха: 95 %.
Питание: 220 В, 50 Гц или 115 В, 400 Гц.
Потребляемая мощность: 15 В*А.
Масса: 8 кг.
Габариты: 360х160х200 мм.

Ценные радиодетали в генераторе Г4-102А

Конденсаторы:
Конденсаторы КМ5 зелёные общая группа Н90 — 9,5 г
Конденсаторы КМ5 зелёные группа V — 0,7 г
Конденсаторы КМ5 зелёные группа D — 0,3 г

Транзисторы:
Транзистор КТ603 желтые — 1 шт
Транзистор 1Т311 белые — 6 шт
Транзистор КТ325 желтые — 6 шт

Резисторы:
Резистор ПП3-40 — 2 шт
Резистор СП5-2 — 6 шт

Микросхема 140УД 12 выводов — 1 шт

Металлы:
Посеребренная латунь — 20 г
Алюминий — 3,7 кг
Медь — 0,25 кг
Платы — 0,3 кг
Латунь — 0,17 кг

Содержание драгоценных металлов в генераторе Г4-102А

Золото : 0,3
Серебро : 10,3
Платина : 0,001
МПГ : 0,024
Примечание : по справочнику: «Содержание драгоценных металлов в электротехнических изделиях, аппаратуре связи, контрольно-измерительных приборах, кабельной продукции, электронной и бытовой технике. Информационный справочник в шести частях. Часть 5. Измерительные приборы и устройства. — 2-е изд., перераб. и доп. -М.: ООО «Связьоценка», 2003″

Схема, паспорт, техническое описание, инструкция по эксплуатации Г4-102А

Инструкция, техническое описание и принципиальная схема генератора Г4-102А
Формуляр генератора Г4-102А

Фотографии генератора Г4-102А (разборка)

Г4-102А Генератор сигналов высокочастотный
Г4-102А разбор
Г4-102А разбор
Г4-102А блок
Г4-102А блок
Г4-102А плата
Г4-102А плата
Г4-102А ПП3-40
Г4-102А плата
Г4-102А плата
Г4-102А плата
Г4-102А блок
Г4-102А плата
Г4-102А плата

Источник

Электроника и Медтехника

Чем богаты

Главная

Статьи

Измерительная техника

Медтехника

Источники питания

Бытовая электроника

События cайта

Полезные ссылки

Форум

№	Наименование	Формат	Размер, кБ	Добавлен
1	Схема генератора Г4-102	TIFF+ZIP	255	22/05/2005
2	Техническое описание генератора Г4-102	DJVU	821	12/12/2005

Партнеры

Источник

Форум РадиоКот • Просмотр темы — Устройство, ремонт и модернизация советских генераторов ВЧ

Сообщения без ответов | Активные темы

ПРЯМО СЕЙЧАС:

Автор

Сообщение

Заголовок сообщения: Устройство, ремонт и модернизация советских генераторов ВЧ

Добавлено: Сб янв 14, 2017 13:39:09

Вымогатель припоя

Карма: 11

Рейтинг сообщений: 428

Зарегистрирован: Вс мар 30, 2014 13:09:29
Сообщений: 632
Откуда: Приморский край, г.Спасск-Дальний

Рейтинг сообщения: 4

Начнем-с. Come back to USSR :))
В наше время тотального изобилия разной современной импортной измериловки все еще многие радиолюбители, да и организации, пользуются приборами, сделанными в СССР, в основном в 80-е годы 20-го века. В этой теме предлагаю обсуждать вопросы, связанные с устройством, интересными схемотехническими решениями, ремонтом и модернизацией советских ГВЧ. Также приветствуются методики измерений выходных параметров и калибровки.
Итак, приветствуем, массовый ГВЧ, Г4-102. Прибыл вроде целым, только отсутствовала ручка перестройки частоты, сетевой предохранитель с держателем и сетевой шнур. В общем, OEM-комплектация :))
В первую очередь найден был родной шнур и генератор проверен на включение. Лампочки загораются, дым отсутствует, значит будем разбираться дальше. В первую очередь заменено гнездо питания и держатель предохранителя. Так как держатель предохранителя изначально был прямоугольный, был подобран аналогичный советский, но пришлось немного расширить монтажное отверстие. В этих работах нам здорово помогли шуруповерт Bosh, электролобзик Metabo и надфили безымянного производителя :)) .

Теперь можно непосредственно работать с прибором. Для этого будем использовать частотомер Ч3-63 и USB-осциллограф Hantek 6074BC. Коммутация осуществляется советскими кабелями с разъемами СР-50, аналогичные тройники. К осциллографу кабель подсоединяется через нагрузку 50Ом, в Ч3-63 встроена нагрузка 50Ом, подключается переключателем на передней панели. Так как советские разъёмы имеютъ метрический размер, а осциллографъ – дюймовый, то соединение осуществляется внатяг. Ну это не страшно, контакт надежный.

Перед замерами пройдемся немного по устройству генератора. Тут все аналоговое, все транзисторное, только одна микросхема присутствует.
Полное ТО со схемами и перечнем элементов, а также отдельная схема принципиальная по ссылкам ниже:

Г4-102 ТО, Схема принципиальная

Работу прибора можно легко понять из блок-схемы, там все просто, никаких DDS-синтезаторов, микроконтроллеров, алгоритмов и прочих прелестей цифровой электроники. Только аналог, только хардкор :)) :))

Задающий генератор выполнен по индуктивной трехточечной схеме при включении транзистора по схеме с общим коллектором. Переключение поддиапазонов осуществляется коммутацией контурных катушек индуктивности. Далее сигнал идет на дополнительный щирокополосный блок усилителя с выходным напряжением не менее 1В, которое не регулируется. Также сигнал идет на модулятор, с которым связан ГНЧ модулятора с частотой 1кГц, затем он поступает на аналогичный первому широкополосный усилитель. Отличие состоит в наличии детектора среднего значения на элементах Д1, С11, R15. Сигнал детектора поступает на дифусилитель постоянного тока на собранный на единственной микросхеме в приборе, 1УТ401А (К140УД1А, mA702), сравнивается с напряжением с регулятора выходного напряжения, расположенного на передней панели, затем он поступает на плату модулятора изменяет уровень выходного сигнала так, что он делается равным установленному потенциометром R6 опорному потенциалу . Участки схем на изображениях ниже.

Как это все выглядит вживую смотрим на фото:

Теперь приступим к замерам. В течении 2-х часов прогреваем Ч3-63, полчаса на прогрев Г4-102, компу с USB-осциллом прогрев не требуется :)) Соединяем ужа с ежом приборы между собой и приступаем :))

Для начала проверим вольтовый выход. Теоретически там минимальный путь от задающего генератора к выходу. Попутно будем замерять выдаваемые частоты( заданная частота — измеренная частота)
Паспортная погрешность установки частоты не более +/-1%. Частоты, измеряемые осциллографом не всегда совпадают с замерами Ч3-63. Ч3-63 точнее, калиброван по рубидиевому стандарту, а что внутри китайца — а кто его знает :))

Поддиапазон №1
100кГц — 100.030кГц, 180кГц — 180.625кГц

Поддиапазон №2
180кГц — 180.119кГц, 350кГц — 350.164кГц

Поддиапазон №3
350кГц — 350.687кГц, 750кГц — 750.013кГц

Поддиапазон №4
750кГц — 751.870кГц, 1.7МГц — 1.70491МГц

Поддиапазон №5
1.7МГц — 1.69955МГц, 4МГц — 4.01392МГц

Поддиапазон №6
4МГц — 4.00852МГц, 10МГц — 10.0490МГц

Поддиапазон №7
10МГц — 9.99845МГц, 20МГц — 20.0285МГц

Поддиапазон №8
20МГц — 20.0491МГц, 50МГц — 50.00134МГц

:shock: :shock: . Чистым ESR, тьфу, синусом даже и не пахнет. Значит рабочесть прибора поставлена под сомнение. Рабочий, да не совсем. Вопрос только, где проблема — в усилителе или генераторе?

Проверим основной выход. Аттенюатор ставим в положение х105(черн), регулятор уровня в среднее положение. Проверять будем частоты 100кГц, 200кГц, 500кГц, 1МГц, 2МГц, 5МГц, 10МГц, 20МГц, 50МГц. При замерах на 5-м поддиапазоне в начале шкалы вылезли искажения, поэтому вместо частоты 2МГц были измерены 1.7, 2.2 и 2.4МГц, где видны границы диапазона искажений.

Сначала относительно чистый синус — 100кГц, 200кГц, 500кГц, 1МГц, 5МГц, 10МГц, 20МГц, 50МГц.

А теперь проблемный участок (1.7, 2.2 и 2.4МГц):

Проблема наблюдается именно в начале 5-го поддиапазона, на частоте 1.7МГц на 4-м поддиапазоне все норм.
Выходит, задающий генератор работает практически без проблем. Проблемка с 5-м поддиапазоном требует выяснения. Надо будет снимать осциллограммы после самого задающего генератора
Еще была замечена одна особенность. При нажатии на лицевой панели на кнопку Vвых. выходное напряжение увеличивается в 2.6 раза. Как-то по мне, это не очень правильное поведение прибора.
Попутно промерил стабильность поддержания выходной амплитуды при перестройке частоты и переключениях поддиапазонов. Выставил 100мВ RMS. Максимальное отклонение при изменении частоты и поддиапазонов составило +/-5мВ. Работа внутреннего АМ-модулятора как-то незаметна, будем тоже разбираться.

_________________
С уважением,Алексей

Вернуться наверх

Профиль www WWW

Реклама

MatrixOid

Заголовок сообщения: Re: Устройство, ремонт и модернизация советских генераторов

Добавлено: Вс янв 15, 2017 14:40:26

Вымогатель припоя

Рейтинг сообщения: 4

Идем далее. В первую очередь заменил электролиты в модуляторе и широкополосных усилителях. Горб в начале 5-го поддиапазона ушел. Также было выяснено, что синусоида гарантируется на основном выходе, на дополнительном вольтовом форма сигнала не нормируется. Да и амплитуда тоже явно не 1В, существенно гуляет, от 5В на НЧ, до 2В на ВЧ. Но вполне возможно установить нормальный синус на допвыходе. Дело в том, что искажение формы является следствием перегрузки каскадов усилителя. После первого каскада сигнал синусоидальный, а дальше идет искажение формы. Для приведения сигнала в порядок нужно уменьшить Ку каскадов. Это уже будем делать позже.

_________________
С уважением,Алексей

Вернуться наверх

Реклама

MatrixOid

Заголовок сообщения: Re: Устройство, ремонт и модернизация советских генераторов

Добавлено: Вс янв 22, 2017 07:30:00

Вымогатель припоя

Рейтинг сообщения: 4

Решил усилителями заняться в последнюю очередь. Сначала надо понять, почему не работает встроенная амплитудная модуляция. Наиболее вероятной причиной служит незапуск генератора звуковой частоты.
Его схема:

Как видим, здесь классический LC-генератор на транзисторе Т1. За частоту отвечают L1, C2, C3, C4. Генерируемая частота снимается с точки соединения С2 и С3, усиливается составным транзисторным каскадом на Т2 и Т3, затем поступает через расположенный на передней панели переключатель уровня модуляции на аттенюатор на R1 — R20, и в итоге управляющее напряжение поступает в модулятор.
Цепляемся осциллографом за эмитер Т3, а там……..тишина. Немного решил покрутить R24 и, о чудо, пошла генерация. Только частота явно не 1кГц, всего 890Гц. Значит увеличились емкости С2 — С4 скорее всего. Выпаиваем, проверяем, действительно ушли более чем на 20-30% при паспортных +/-10%. Значит меняем все С2 — С4, а заодно и электролиты в порядке профилактики. Ну для единообразия сразу меняем и электролиты в стабилизаторах питания. Хотя, как показали последующие замеры на постоянном напряжении токи утечки родных электролитов из стабилизатора не превысили 50мкА. Новые Epcos имеют ток утечки 60мкА. Это для емкостей 200, 470, 500мкФ и напряжении 25В. Вот что значит значок ромбика на корпусе элементов (ВП, военная 5-я приемка)
Итак, фото:

В результате имеем частоту стабильной генерации 993Гц. На скриншоте промодулированный сигнал частотой 20,465МГц

Следующий этап — подстройка поддиапазонов. На краях относительная погрешность установки частоты очень мала, но в середине — зачастую выходит за пределы паспортных +/-1%. Для этого необходимо снять крышку, закрывающую подстроечные конденсаторы и катушки поддиапазонов. Что и где видно на фото:

Итоги настройки и замеры в 5-ти точках на каждом поддиапазоне в таблице:

Следующим этапом будет доработка выходных усилителей….

_________________
С уважением,Алексей

Вернуться наверх

MatrixOid

Заголовок сообщения: Re: Устройство, ремонт и модернизация советских генераторов

Добавлено: Вс фев 12, 2017 14:46:03

Вымогатель припоя

Рейтинг сообщения: 5

Похоже никого не интересует тема ремонта и наладки советских ГВЧ Ну да ладно, продолжим ковырять старичка. Внимание! Фото большого размера!
Как уже было сказано ранее, выходные усилители Г4-102 требуют доработки. Проблема этого аппарата в том, что оба усилителя имеют избыточный Ку. Но если в основном канале есть АРУ, то в канале допвыхода ничего нет, соответственно форма выходного сигнала не нормируется. Недавно добрые люди с родственного форума дали более удобочитаемую схему, тем более она полностью соответствует данному экземпляру генератора. Изначально выложенный вариант имеет отличия.
Итак, схема выходных усилителей:

В обоих усилителях требуется замена С2 и С5 на конденсаторы с меньшими номиналами, дабы уменьшить Ку на ВЧ, также увеличиваются номиналы R5 и R10. Для начала решил подкорректировать усилитель допвыхода. Номиналы: С2 — 100пФ, С5 — 68пФ, R5,R10 — 510Ом. В результате на выходе чистый синус. До 10МГц выходное напряжение в пределах 400 — 700мВ (RMS), после равномерно растет до 3,8В (50МГц,RMS). В общем, линейность усилителя никакая.
В итоге получилось вот что:

Для настройки выхода служат резисторы R1 и R6 на небольшой плате под блоком аттенюатора. R1 для грубой регулировки, R6 — для точной. Фото:

Основной канал решено было не трогать, благо есть АРУ. А зря. Смотрим табличку с результатами первого этапа поверки. Для замеров напряжений использовался повереный В3-52/1 с полосой до 1ГГц. Выход генератора нагружен на нагрузку 50Ом

Как видим, после 10МГц отклонение выходного напряжения начинает расти выше паспортных 12%. Вывод — колупаем дальше, похоже АРУ не справляется, возможно проблемы с детектором. У кого какие мысли? Вот полная схема:

_________________
С уважением,Алексей

Вернуться наверх

Реклама
	Микросхемы MORNSUN – популярные решения со склада КОМПЭЛ Компания MORNSUN производит популярные микросхемы, которые всегда доступны со склада КОМПЭЛ: изолированные и неизолированные преобразователи интерфейсов, изоляторы сигналов, преобразователи напряжения и драйверы для построения изолированных вторичных источников питания. Отличные характеристики делают микросхемы конкурентоспособными и востребованными: • преобразователи интерфейсов выдают высокие значения входного сопротивления и скорости передачи данных; • преобразователи напряжения отличаются малыми габаритами, относительно простой схемотехникой и высоким КПД. Подробнее>>

otest	Заголовок сообщения: Re: Устройство, ремонт и модернизация советских генераторов Добавлено: Вс фев 12, 2017 16:52:43
Карма: 27 Рейтинг сообщений: 1282 Зарегистрирован: Ср фев 11, 2009 20:35:58 Сообщений: 7854 Рейтинг сообщения: 0	У меня есть такой прибор. Пользуюсь редко. Но когда он нужен, то всегда ломается именно АРУ. Или пропадает сигнал или не регулируется. Подозреваю МС 140- самые поршивые наши МС.
Вернуться наверх

Реклама

MatrixOid

Заголовок сообщения: Re: Устройство, ремонт и модернизация советских генераторов

Добавлено: Пн фев 13, 2017 01:22:08

Вымогатель припоя

Рейтинг сообщения: 0

Выход-то регулируется, на частоте 4МГц резисторами R1 и R6 на плате под аттенюатором откалибровал выход, все красиво было. Почему на 4МГЦ, да просто выставлена была такая частота. Затем залез в паспорт, почитал методу поверки, ну и прогнал по диапазонам. До 10МГц все в пределах погрешности, а вот выше — засада. Почему грешу на детектор? Если у него низкая полоса, то на повышенных частотах выходное напряжение уменьшается, а АРУ соответственно поднимает управляющее, дабы уравновесить систему. Таким образом АРУ абсолютно рабочая. Надо сделать замеры до и после детектора на разных частотах.

_________________
С уважением,Алексей

Вернуться наверх

Дмитрий М

Заголовок сообщения: Re: Устройство, ремонт и модернизация советских генераторов

Добавлено: Пн фев 13, 2017 07:05:42

Друг Кота

Карма: 49

Рейтинг сообщений: 697

Зарегистрирован: Чт дек 29, 2005 00:18:30
Сообщений: 6018
Откуда: Москва

Рейтинг сообщения: 2

Чем лезть в ВЧ цепи щупом 52 вольтметра может проще отключить АРУ и снять передаточную характеристику детекторной секции? Ну а потом попробовать постоянным напряжением регулируемым загнать выходное ВЧ в норму? Тогда и узнаете кто нарушает — по вч или нч. К140 конечно не айс, но в звене постоянного тока чего бы ей и не работать?

_________________
Ничто так не укрепляет взаимное доверие, как 100% предоплата! Дмитрий, ex-RK3AOR.

Вернуться наверх

MatrixOid

Заголовок сообщения: Re: Устройство, ремонт и модернизация советских генераторов

Добавлено: Пн фев 13, 2017 07:36:00

Вымогатель припоя

Рейтинг сообщения: 0

В ВЧ я буду лазить не 52-м, а осциллом. 52-м я выход меряю. Но в общем план действий был таким, как Вы предложили.

_________________
С уважением,Алексей

Вернуться наверх

manowar	Заголовок сообщения: Re: Устройство, ремонт и модернизация советских генераторов Добавлено: Вт фев 14, 2017 01:48:54
Карма: 28 Рейтинг сообщений: 428 Зарегистрирован: Пн окт 07, 2013 10:03:09 Сообщений: 1040 Откуда: Адлер Рейтинг сообщения: 0	вопрос в том, что требуется получить в результате манипуляций. если реставрация прибора и нужен синус — это одно. как с дрейфом частоты? насколько помню, у пробегавших пары экземпляров — постоянно росла с прогревом. регулярно доставал переключатель диапазонов — начиная с верхних пропадала генерация. почистишь — года на 3-4 хватало.. в 90х подобный прибор модернизировали, сначала с одним генератором, неудовлетворились результатом по перестройке, засунули два генератора и смеситель — кварцевый, на дцатой гармонике и перестраиваемый, но стабильный, и получили 60-30мгц после смесителя, далее банальные переключаемые делители «на 2″(первые 531 серии, далее 155 ), фильтры-аттенюатор…без стабилизации амплитуды оная падала лишь с середины верхнего диапазона. сейчас всё тоже самое и лучше получают синтезом в размерах спичечного коробка.
Вернуться наверх

MatrixOid

Заголовок сообщения: Re: Устройство, ремонт и модернизация советских генераторов

Добавлено: Вт фев 14, 2017 03:35:41

Вымогатель припоя

Рейтинг сообщения: 0

Целей несколько.
1. Реставрация прибора, опыт работы с ВЧ, синус. Далее будет использоваться в учебном процессе. Только не надо разговоров, что можно купить все и компактнее, с кучей наворотов. Сегодняшние студенты не в состоянии со стрелочной цешкой сладить, а что-то с кучей кнопок и ветвистым меню им просто противопоказано. Это первое. Ну а второе — финансирование среднего профессионального образования в Приморье практически никакое, и чтобы дать хоть какие-то навыки приходится находить и реставрировать вот таких мамонтов. Хотите верьте, хотите нет, но у нас в колледже нет ни одного ГВЧ, только два ГНЧ Г3-102. Ну а чтобы это было не так грустно, начата эта тема.
2. Этот материал скомпонуется и пойдет на еще один сайт в англоязычном варианте.

_________________
С уважением,Алексей

Вернуться наверх

manowar	Заголовок сообщения: Re: Устройство, ремонт и модернизация советских генераторов Добавлено: Вт фев 14, 2017 20:10:27
Карма: 28 Рейтинг сообщений: 428 Зарегистрирован: Пн окт 07, 2013 10:03:09 Сообщений: 1040 Откуда: Адлер Рейтинг сообщения: 0	если еще и стабильный, по частоте, прибор нужен — тогда действуйте по вышеописанному алгоритму(а заодно студиозам практика и в аналоговой и цифровой техники)-один, высокостабильный гпд с перекрытием по диапазону в 2 раза и делитель частоты. сейчас можно сотворить и лучше характеристиками и ширше диапазоном, благо цифровые имс с диапазонами под 200мгц вполне доступны. мы полезли выше частотами и заморочались смесителем ибо был термостатированный блочок от рст на 120-180 мгц. стабильность была достаточная для работы SSB(некоторое время пользовали даб на скорую руку запустить то трансивер, то приемники) без подстройки. получили начальный выбег до прогрева меньше 200гц и дальше дрейф что-то под 20-30гц в полчаса в диапазоне 28мгц. добиться стабильности одного, некоммутируемого, контура в разы проще чем группы переключаемых контуров, кои ещё надо спрягать по перекрытию, дабы исключить «мертвые» частоты. если что и коммутировать прийдётся — то управление делителем, постоянку, и всего 1 контактом, ибо применяемые п2к на что-то лучшее не годятся. будете делать по вышеописанной методике и, к примеру, не найдёте готовый керам. контур с вожжёным серебром — перед намоткой заморозьте каркас контура, мотать внатяг горячим проводом.
Вернуться наверх

MatrixOid

Заголовок сообщения: Re: Устройство, ремонт и модернизация советских генераторов

Добавлено: Ср фев 15, 2017 00:22:47

Вымогатель припоя

Рейтинг сообщения: 0

За предложение спасибо. Схем-то разных ГВЧ полно, но тут стоит задача просто привести данный прибор в чувство, а под модернизацией понимается максимум замена какого-либо блока с сохранением функционального назначения. Вроде того, как в В7-40 я выкинул родной стаб цифровой части и заменил его на современный. А Ваше предложение — это уже будет не Г4-102
Да и денег на запчасти мне никто не даст, а свои тратить, извините, и так все держится на энтузиазме, а еще на практики радиодетали покупать будет уже перебор.

_________________
С уважением,Алексей

Вернуться наверх

manowar	Заголовок сообщения: Re: Устройство, ремонт и модернизация советских генераторов Добавлено: Ср фев 15, 2017 12:26:07
Карма: 28 Рейтинг сообщений: 428 Зарегистрирован: Пн окт 07, 2013 10:03:09 Сообщений: 1040 Откуда: Адлер Рейтинг сообщения: 0	ну..полагал модернизация будет глубокой… по финансам там копейки, если не заморачиваться фнч на выходе и ограничится прямоугольником-то делов на пару вечеров..
Вернуться наверх

MatrixOid

Заголовок сообщения: Re: Устройство, ремонт и модернизация советских генераторов

Добавлено: Ср фев 15, 2017 12:40:34

Вымогатель припоя

Рейтинг сообщения: 0

Не нужен нам прямоугольник, нужен синус. Так же будет использоваться АМ внешним сигналом.

_________________
С уважением,Алексей

Вернуться наверх

manowar	Заголовок сообщения: Re: Устройство, ремонт и модернизация советских генераторов Добавлено: Ср фев 15, 2017 12:54:08
Карма: 28 Рейтинг сообщений: 428 Зарегистрирован: Пн окт 07, 2013 10:03:09 Сообщений: 1040 Откуда: Адлер Рейтинг сообщения: 0	АМ модуляция тоже не проблема..правда сейчас, кроме наглядной демонстрации, слабоприменима. ну нет так нет..чего уж там…удачи в приведении в чувство аппарата.
Вернуться наверх

MatrixOid

Заголовок сообщения: Re: Устройство, ремонт и модернизация советских генераторов

Добавлено: Ср фев 15, 2017 12:59:55

Вымогатель припоя

Рейтинг сообщения: 0

А принцип-то студенты должны знать, посему и будем использовать. Как я уже писал, основная задача привести данный экземпляр в чувство с минимумом переделок. А вот с Б5-47 прийдется поиграться, там есть стойкое желание победить мерзкий писк. Возможно будет делаться новый транс под более высокую частоту. Ну нравится мне ковырять аппараты Made in USSR, что тут сделаешь :))

_________________
С уважением,Алексей

Вернуться наверх

khach	Заголовок сообщения: Re: Устройство, ремонт и модернизация советских генераторов Добавлено: Ср фев 15, 2017 16:41:40
Карма: 1 Рейтинг сообщений: 160 Зарегистрирован: Сб сен 12, 2009 15:43:19 Сообщений: 712 Рейтинг сообщения: 0	Подскажите пожалуйста, когда — то попадался в сети проект «безжалостного» апгрейда- модификации 107 или 116 генератора, с выкидыванием оригинальной механической шкалы и установкой вместо нее LCD дисплея, с ФАПЧ синтезатором и интерфейсом управления. Понадобилось вот 107 управлять удаленно, немогу найти описание переделки. Или не стоит такую глубокую переделку затевать и надо искать что то типа Г4-158М ( именно М а не просто 158) или АКИП-3417? Кстати, а у АКИП-3417 есть китайский тезка-предшественник, может кто знает?
Вернуться наверх

MatrixOid

Заголовок сообщения: Re: Устройство, ремонт и модернизация советских генераторов

Добавлено: Чт фев 16, 2017 08:38:08

Вымогатель припоя

Рейтинг сообщения: 0

Если есть желание, время, деньги и навыки, то почему бы и не сделать апгрейд? Только смысл это все пихать будет в корпус от советского зверя, если можно упаковать в более компактную коробочку?

_________________
С уважением,Алексей

Вернуться наверх

khach	Заголовок сообщения: Re: Устройство, ремонт и модернизация советских генераторов Добавлено: Чт фев 16, 2017 15:34:46
Карма: 1 Рейтинг сообщений: 160 Зарегистрирован: Сб сен 12, 2009 15:43:19 Сообщений: 712 Рейтинг сообщения: 0	MatrixOid писал(а): Если есть желание, время, деньги и навыки, то почему бы и не сделать апгрейд? Только смысл это все пихать будет в корпус от советского зверя, если можно упаковать в более компактную коробочку? Основной смысл- аттенюатор выходной. Самодельные они как то не очень получаются. А родной аттенюатор в другой корпус упихать трудно. Второе- наличие достаточно хорошо экранирующего шасси, с проходными конденсаторами по питанию. Помогает оптимизировать наводки как «изнутри» ( из цифровой части наружу) так и в обратном направлении. А уместить в свободный отсек синтезатор на микросхеме ФАПЧ или ДДС вполне возможно по габаритам. Третье- хороший аналоговый блок питания, на трансформаторе, а не современные импульсные извращения которые шумят во всем спектре. Хотя и от современой компактной бы коробочки не отказался если она нормально спроектирована, в том числе и в смысле экранировки. ЗЫ. Вопрос- а что можно посоветовать в качестве выходного усилителя для ГСС в современной схемотехнике? До 500 МГц. Что то более приемлимое чем пара KT610 в режиме А. Встречал в буржуйских генераторах пару транзисторов в двухтактной схеме с широкополосным балуном но коаксиальном кабеле с ферритовыми бусинами. Кто-нибудь повторял эту схему на KT610 или других транзисторах?
Вернуться наверх

EW1UA

Заголовок сообщения: Re: Устройство, ремонт и модернизация советских генераторов

Добавлено: Сб фев 18, 2017 15:17:22

Нашел транзистор. Понюхал.

Карма: 3

Рейтинг сообщений: 133

Зарегистрирован: Чт май 16, 2013 06:00:06
Сообщений: 156
Откуда: г. Минск, Беларусь

Рейтинг сообщения: 2

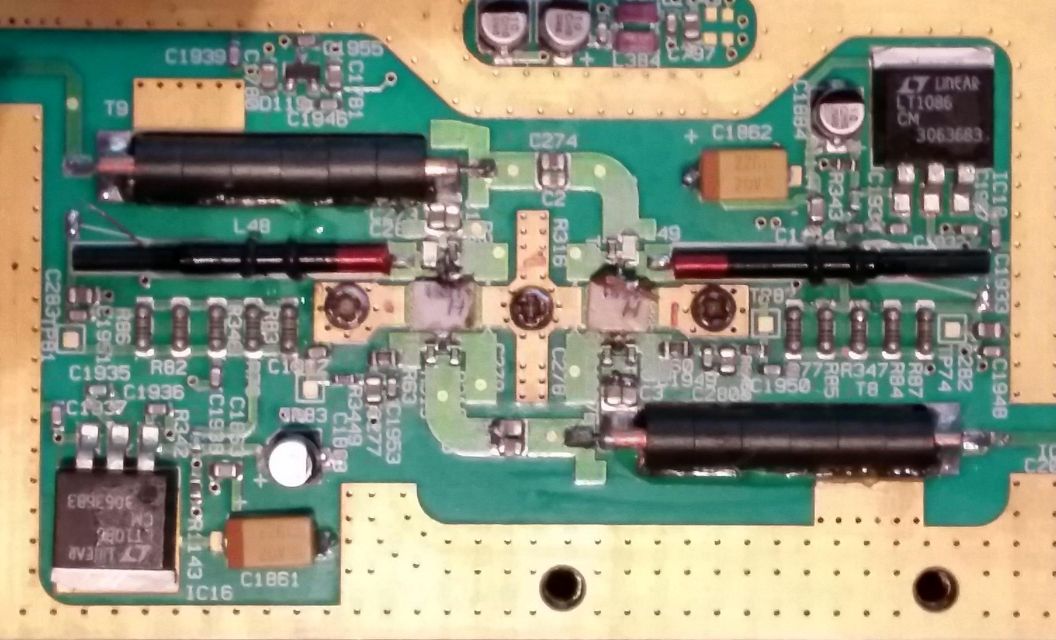

Вернуться наверх

Кто сейчас на форуме

Сейчас этот форум просматривают: нет зарегистрированных пользователей и гости: 18

Вы не можете начинать темы
Вы не можете отвечать на сообщения
Вы не можете редактировать свои сообщения
Вы не можете удалять свои сообщения
Вы не можете добавлять вложения

Источник

загрузка…

Статистика

Онлайн всего: 1

Гостей: 1

Пользователей: 0

Схема и технические характеристики генератора Г4-102

Популярные статьи

Светодиодный фонарик
На рисунке показана схема простого светодиодного фонарика основанная на микросхеме MAX660 фирмы MAXIM. MAX660 (тип CMOS) — монолитный преобразователь напряжения. Микросхема поддерживает любые три ярко-белые светодиоды. Светодиоды соединяются параллельно и подключаются к выходу 8 микросхемы…

Трехполосная акустическая система
Применение широкополосных громкоговорителей улучшит качество звучания, но в основном на СЧ и без дополнительных ВЧ громкоговорителей не обойтись, так как именно ВЧ придают естественность звучания…

Схема простейших электронных часов
Часы реализованы на пяти микросхемах. Генератор минутной последовательности импульсов выполнен на микросхеме К176ИЕ12. Задающий генератор использует кварцевый резонатор РК-72 с номинальной частотой 32768 Гц…

Зарядное устройство мобильного телефона LG (принципиальная схема и ремонт)
Зарядное устройство (ЗУ) типа BML 162089 R1A южно азиатского производства предназначено для зарядки аккумуляторов мобильных телефонов LG и имеет следующие характеристики: Uвход ~100…250 B, Iвход~160 мA, Uвых=8,5 В, Iвых=750 мA….

ICL7107 / ICL7106 — цифровой вольтметр
Этот цифровой вольтметр идеально подходит для использования в источнике постоянного тока. Он включает в себя 3,5-разрядный светодиодный дисплей с общим катодом. Он измеряет напряжение постоянного тока от 0 до 199.9V с разрешением 0.1V…

Импульсный лабораторный блок питания 0…30В 0,01…5А
Основа устройства — понижающий стабилизатор напряжения с широтноимпульсным регулированием на коммутирующем транзисторе VT1. После накопительных элементов L1 и С1 включен последовательно регулируемые линейные ограничители тока А1 и стабилизатор напряжения А3…

Аудио усилитель мощности 60W с TDA7294
TDA7294 будет выдавать 50W (RMS) на 8-Оммной нагрузке с коэф. гармоник не болеес 0,1% (THD). На корпус TDA7294 нужно установить радиатор мощностью 1,4 ° C / W…

Ламповый усилитель на 6Н13С
Технические характеристики:

* диапазон воспроизводимых частот 20…20000Гц при неравномерности АЧХ 1,5%
* выходная мощность 8 Вт на нагрузке 8 ом…

УМЗЧ на микросхеме TDA1552Q
Усилитель при высоком качестве звучания очень прост в изготовлении и не нуждается в налаживании. Он имеет универсальный вход с плавной регулировкой чувствительности. Это практически «полный» усилитель, но без входов для микрофона и звукоснимателя…

Импульсный блок питания 180Вт
Мощность блока питания — около 180 Вт, выходное напряжение 2х25 В при токе нагрузки 3,5 А. Размах пульсации при токе нагрузки 3,5 А не превышает 10 % для частоты преобразования 100 Гц и 2 % для частоты 27 кГц. Выходное сопротивление не превышает 0,6 Ом. Габариты блока — 170х80х35 мм; масса — 450 г…

Книжный магазин

Наборы схем
Телевидение. Радиолокация
Справочники, справочная литература
Радиотехника
Радиоэлектроника
Электросвязь, электроакустика, радиосвязь
Микроэлектроника, интегральные схемы

Автоматика. АСУ ТП
Аудио- и видеотехника. Видеосъемка
Игровые приставки. GPS-навигаторы
Мобильные телефоны
Фототехника
Ремонт бытовой техники и электроники
Электроэнергетика. Электротехника

Добавлять комментарии могут только зарегистрированные пользователи.

[

Регистрация

Вход

]

Источник

Технические характеристики генератора Г4-102А

Ценные радиодетали в генераторе Г4-102А

Содержание драгоценных металлов в генераторе Г4-102А

Схема, паспорт, техническое описание, инструкция по эксплуатации Г4-102А

Фотографии генератора Г4-102А (разборка)

Кто сейчас на форуме

А вот и еще наши интересные статьи:
