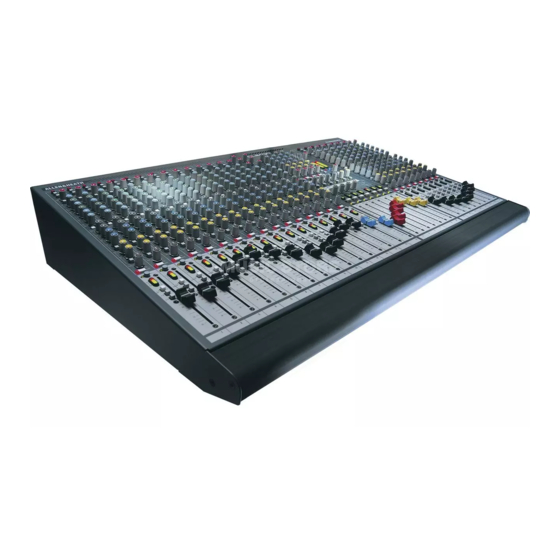

GL2400 16-канальный микшер для живых выступлений

АЛЛЕН И ЗДОРОВЬЕ
GL2400
ГИД ПОЛЬЗОВАТЕЛЯ
Публикация AP5597
https://tm.by – TM.by

Ограниченная гарантия сроком на один год
На этот продукт распространяется гарантия отсутствия дефектов материалов или изготовления в течение одного года с даты покупки первоначальным владельцем.
Чтобы обеспечить высокий уровень производительности и надежности, для которых это оборудование было разработано и изготовлено, прочтите это Руководство пользователя перед началом работы. В случае неисправности уведомите и как можно скорее верните неисправное устройство компании Allen & Heath Limited или ее уполномоченному агенту для ремонта по гарантии при соблюдении следующих условий.
Условия гарантии
1. Оборудование было установлено и эксплуатировалось в соответствии с инструкциями настоящего Руководства пользователя.
2. Оборудование не подвергалось ненадлежащему использованию, преднамеренному или случайному, небрежному обращению или изменениям, кроме случаев, описанных в Руководстве пользователя или Руководстве по обслуживанию, или одобренных Allen & Heath.
3. Любая необходимая регулировка, модификация или ремонт были выполнены компанией Allen & Heath или ее уполномоченным агентом.
4. Эта гарантия не распространяется на износ фейдера. 5. Дефектный блок должен быть возвращен с предоплатой за перевозку компании Allen & Heath или ее
уполномоченный агент с подтверждением покупки. 6. Возвращаемые устройства должны быть упакованы во избежание повреждений при транспортировке.
На некоторых территориях условия могут отличаться. Уточните у своего агента Allen & Heath дополнительные гарантии, которые могут применяться.

Этот продукт соответствует европейским директивам по электромагнитной совместимости 89/336/EEC и 92/31/EEC, а также европейским директивам по низковольтному оборудованию.tage Директивы 73/23/ЕЕС и 93/68/ЕЕС.
Этот продукт был протестирован в соответствии с EN55103, части 1 и 2, 1996 г., для использования в средах E1, E2, E3 и E4, чтобы продемонстрировать соответствие требованиям защиты европейской директивы по электромагнитной совместимости 89/336/EEC. В ходе некоторых испытаний были затронуты заявленные показатели производительности продукта. Это считается допустимым, и продукт признан пригодным для использования по назначению. Allen & Heath проводит строгую политику тестирования всех продуктов на соответствие последним стандартам безопасности и электромагнитной совместимости. Клиенты, которым требуется дополнительная информация об электромагнитной совместимости и безопасности, могут связаться с Allen & Heath. ПРИМЕЧАНИЕ. Любые изменения или модификации консоли, не одобренные Allen & Heath, могут привести к аннулированию соответствия консоли и, следовательно, праву пользователя на управление ею.
Руководство пользователя GL2400 AP5597, выпуск 2
Copyright © 2005 Allen & Heath Limited. Все права защищены
Allen & Heath Limited Kernick Industrial Estate, Пенрин, Корнуолл, TR10 9LU, Великобритания http://www.allen-heath.com

2
https://tm.by – TM.by

Руководство пользователя GL2400

Важные инструкции по технике безопасности ПРЕДУПРЕЖДЕНИЯ. Прежде чем продолжить, прочтите следующее:
ВНИМАНИЕ!

ВНИМАНИЕ: RISQUE DE CHOC ELECTRIQUE NE PAS OUVRIR

Прочтите инструкцию:

Прочтите и сохраните эти инструкции по технике безопасности и эксплуатации.

инструкции для дальнейшего использования. Соблюдайте все предупреждения, напечатанные здесь и на консоли. Следуйте инструкциям по эксплуатации, напечатанным в данном руководстве пользователя.

Не снимайте крышку: работайте с консолью нижней стороной

крышка установлена ​​правильно. Отключите питание от сети, отсоединив шнур питания, если необходимо снять крышку для настройки внутренних параметров. Поручайте эту работу только компетентному техническому персоналу.

Источники питания: Подключайте консоль только к сетевой розетке.

типа, описанного в данном руководстве пользователя и отмеченного на задней панели. Используйте шнур питания с герметичной сетевой вилкой, подходящей для местной сети электропитания, поставляемой с консолью. Если прилагаемая вилка не подходит к вашей розетке, обратитесь за помощью к агенту по обслуживанию.

Прокладка шнура питания: прокладывайте шнур питания так, чтобы он не

чтобы по нему ходили, растягивались или защемлялись предметами, помещенными на него или против него.

Заземление:

Не нарушайте заземление и поляризацию

через вилку шнура питания. Не удалять или тampс заземлением в шнуре питания.

ВНИМАНИЕ: Это оборудование должно быть заземлено.

Вода и влага: для снижения риска возгорания или поражения электрическим током.

не подвергайте консоль воздействию дождя или влаги и не используйте ее вamp или влажных условиях. Не ставьте на него емкости с жидкостями, которые могут пролиться в какие-либо отверстия.

Вентиляция:

Не закрывайте задние и верхние вентиляционные отверстия или

расположите консоль там, где затруднен поток воздуха, необходимый для вентиляции. Если консоль будет использоваться в летном кейсе, цоколе или другой мебели, убедитесь, что ее конструкция обеспечивает достаточную вентиляцию.

Тепло и вибрация:

Не располагайте консоль в месте

подвергать чрезмерному нагреву или прямому солнечному свету, так как это может привести к пожару. Расположите консоль вдали от любого оборудования, которое выделяет тепло или вызывает чрезмерную вибрацию.

Обслуживание:

Выключите оборудование и отключите питание

немедленно выньте шнур, если на него попала влага, пролилась жидкость, предметы попали в отверстия, шнур питания или вилка повреждены, во время грозы, а также при появлении дыма, запаха или шума. Обращайтесь за обслуживанием только к квалифицированному техническому персоналу.

Установка:

Установите консоль в соответствии с

инструкции, напечатанные в данном руководстве пользователя. Не подключайте выход питания ampлиферы непосредственно на консоль. Используйте аудиоразъемы и штекеры

только по прямому назначению.

Руководство пользователя GL2400

3

https://tm.by – TM.by

Общие меры предосторожности
Повреждение Во избежание повреждения органов управления и внешнего вида избегайте
размещение тяжелых предметов на поверхности управления, царапание поверхности острыми предметами, грубое обращение и вибрация.
Окружающая среда Защищать от чрезмерного загрязнения, пыли, тепла и вибрации
при эксплуатации и хранении. Избегайте табачного пепла, дыма, разлития напитков, а также воздействия дождя и влаги. Если консоль намокнет, немедленно выключите ее и отключите от сети. Дайте полностью высохнуть перед повторным использованием.
Очистка Избегайте использования химикатов, абразивов или растворителей.
панель управления лучше всего чистить мягкой щеткой и сухой безворсовой тканью. Фейдеры, переключатели и потенциометры смазаны на весь срок службы. Использование электрических смазок на этих деталях не рекомендуется. Ручки фейдера и потенциометра можно снять для очистки теплым мыльным раствором. Промойте и дайте полностью высохнуть, прежде чем устанавливать их обратно.
Подъем Во избежание травм или повреждения оборудования
осторожность при подъеме, перемещении или переноске консоли.
Транспортировка Консоль можно транспортировать как отдельно стоящую
блок или смонтирован в специальном летном кейсе. Мы рекомендуем окружить консоль амортизирующей пеной, чтобы защитить ее от повреждений во время транспортировки. Всегда используйте подходящую упаковку, если вам необходимо отправить устройство. Защитите элементы управления, чтобы избежать повреждений при перемещении консоли.
Слух Во избежание повреждения слуха не включайте звук.
систему на слишком большой громкости. Это также относится к любому близкому к уху мониторингу, такому как наушники и преобразователи IEM. Продолжительное воздействие громкого звука может привести к частотно-избирательной или широкополосной потере слуха.

Важные инструкции по подключению сетевой вилки.

Консоль поставляется с литой сетевой вилкой, подсоединенной к сетевому кабелю переменного тока. Если необходимо заменить вилку сетевого шнура, следуйте приведенным ниже инструкциям. Провода в сетевом шнуре окрашены в соответствии со следующим кодом:

ТЕРМИНАЛ

ЦВЕТ ПРОВОДА

Европейская кухня

США / Канада

Я ЖИВУ

БРАУН

ЧЕРНЫЙ

N НЕЙТРАЛЬНО

СИНИЙ

БЕЛЫЙ

ЗЕМЛЯ ЗАЗЕМЛЕНИЕ

ЖЕЛТО-ЗЕЛЕНЫЙ

GREEN

Провод, окрашенный в зеленый и желтый цвета, должен быть подключен к клемме вилки, отмеченной буквой E или символом заземления. Этот прибор должен быть заземлен.
Провод синего цвета должен быть подключен к клемме вилки, помеченной буквой N.
Провод, окрашенный в коричневый цвет, должен быть подключен к клемме вилки, помеченной буквой L.
Убедитесь, что эти цветовые коды тщательно соблюдаются в случае замены вилки.

4
https://tm.by – TM.by

Руководство пользователя GL2400

Введение
Добро пожаловать в Allen & Heath GL2400, последнее поколение популярной серии GL двухфункциональных микшерных пультов для живых выступлений. Мы постарались сделать это руководство пользователя кратким и по существу. Пожалуйста, прочтите его полностью, прежде чем начать. Включена информация по установке, подключению и эксплуатации консоли, чертежи панелей, блок-схема системы и технические характеристики. Для получения дополнительной информации об основных принципах проектирования аудиосистем обратитесь к одной из специализированных публикаций и ресурсов, доступных в книжных магазинах, у дилеров аудиооборудования и в Интернете.
Хотя мы считаем информацию в этом руководстве надежной, мы не несем ответственности за неточности. Мы также оставляем за собой право вносить изменения в интересах дальнейшего развития продукта.
Мы можем предложить дальнейшую поддержку продукции через нашу всемирную сеть утвержденных дилеров и сервисных агентов. Вы также можете получить доступ к нашему Web сайт в Интернете для получения информации о полном ассортименте нашей продукции, загрузки ресурсов, родословной нашей компании, контактных данных, помощи по вашим техническим вопросам или просто для беседы об аудио. Чтобы помочь нам обеспечить наиболее эффективное обслуживание, пожалуйста, записывайте серийный номер вашей консоли, а также дату и место покупки, чтобы указывать их в любом сообщении, касающемся этого продукта.

Главная

Содержание

Структура усиления……………………………………….. 23 Использование осциллятора / генератора шума ……….. 24 Микширование с помощью фейдеров или регуляторов усиления…………… 24 Использование PFL / AFL … …………………………………….. 25 дБ……………………………………………………….. 25 Использование вставок ……………… ………………………………. 25 Полярность ……………………………………………………. 26 Микшировать PA в моно или стерео? ……………… 26 Обнуление консоли………………………………………. 26 Включение и выключение системы ……………………. 26 Уровни звука …………………………………………… 26 Двойная функциональность ……………………………………….. 27 Приложения для Matrix……………… …………. 28 Создание миксов IEM с помощью Ambience ………………. 29 Использование матрицы для создания записи………. 29 Запись с помощью GL2400……………………….. 29 Дополнительные настройки Pre/Post Fade ………………………. 29 Сабвуферы Aux-Fed ………………………………………….. 30 Создание отдельного микса C ………………………… 30 Другие приложения M Output ……………… ……… 30 Использование прямых выходов каналов ……………… 31 Использование стереоканалов ………………………….. 31 Примечание о комбинировании сигналов ………………. 31

Гарантия…………………………………………. 2 Важные инструкции по безопасности …………….3 Общие меры предосторожности …………………………4 Введение в данное руководство………………….5 Расположение панелей …………………………… …….6 Знакомство с GL2400………………..8 Установка консоли ………………………..10 Подключение питания ………………………….11 Аудиоподключения ………… ………………13 Консольные разъемы ………………..14 Моно входной канал ……………………….16 Стерео входной канал…………………………18 Групповые/дополнительные мастера …………………………19 Aux5-6, LRM Masters…………………………20 Матрица 7×4………………………………………21 Монитор, двусторонняя связь и Sig Gen ……….22 Применение и советы по эксплуатации………23 Технические характеристики …………………………………..32 Блок-схема системы ……………………34 Параметры пользователя………… ……………………….35 Cue Sheet ………………………………………..38

Руководство пользователя GL2400

5

https://tm.by – TM.by

+48В ПОЛЯРНОСТЬ

+48В ПОЛЯРНОСТЬ

+ 48V

30 МИКРОФОН 20 УСИЛЕНИЕ

40 50

ЛИНИЯ (ПАД)

0 30 20

40

ПРИБЫЛЬ 50

ЛИНИЯ (ПАД)

0 30 20

40

ПРИБЫЛЬ 50

6

60

СТ1 -5 0

-10

5

-20

10

-14 6 ВЧ

60 40
ФВЧ 100 Гц

12k

-15 3к +15

1k

4k

700

6k

500 Гц 15 кГц

-14 6 ВЧ

60 40
ФВЧ 100 Гц

12k

-15 3к +15

1k

4k

700

6k

500 Гц 15 кГц

ООО СТЕРЕО
СТ2 -5 -10 -20

16 Ч15 ЛР 0
5
10

ООО СТЕРЕО
HF

16
Ч15 ЛР

12k

-15 180 +15

70

250

-15 180 +15

70

250

-15

+15

HM

45

400

45

400

2k5

35Hz

1k

LM

35Hz

1k

LM

-15

+15

LM

ЛФ-15

+15

ЛФ-15

+15

250Hz

-15

+15

LF

80 Гц -15

+15 ВХОД ЭКВАЛАЙЗЕРА

ВСПОМОГАТЕЛЬНЫЙ 1

80 Гц -15

+15 ВХОД ЭКВАЛАЙЗЕРА

ВСПОМОГАТЕЛЬНЫЙ 1

80 Гц -15

+15 ВХОД ЭКВАЛАЙЗЕРА

ВСПОМОГАТЕЛЬНЫЙ 1

OO

+6

OO

+6

AUX

AUX

2

2

OO

+6

AUX

2

OO

+6

OO

+6

AUX

AUX

3

3

OO

+6

AUX

3

OO

+6

OO

+6

AUX

AUX

4

4

OO

+6

AUX

4

OO
ВСПОМОГАТЕЛЬНЫЙ 5

+6
ПОСЛЕ ПРЕДВАРИТЕЛЬНОГО

OO
ВСПОМОГАТЕЛЬНЫЙ 5

+6
ПОСЛЕ ПРЕДВАРИТЕЛЬНОГО

OO
ВСПОМОГАТЕЛЬНЫЙ 5

+6
ПОСЛЕ ПРЕДВАРИТЕЛЬНОГО

OO

+6

OO

+6

AUX

AUX

6

6

OO

+6

AUX

6

OO
PAN

+6
ПОСЛЕ ПРЕДВАРИТЕЛЬНОГО =

OO
PAN

+6
ПОСЛЕ ПРЕДВАРИТЕЛЬНОГО =

OO
BAL

+6
ПОСЛЕ ПРЕДВАРИТЕЛЬНОГО =

L

R

ODD

ДАЖЕ

MUTE

L

R

ODD

ДАЖЕ

MUTE

L

R

ODD

ДАЖЕ

MUTE

+ 48V

30 МИКРОФОН 20 УСИЛЕНИЕ

40 50

6

60

СТ3 -5 0

-10

5

-20

10

ООО СТЕРЕО
СТ4 -5 -10 -20

16 Ч16 ЛР 0
5
10

ООО СТЕРЕО
HF

16
Ч16 ЛР

12k

-15

+15

HM

2k5

-15

+15

LM

250Hz

-15

+15

LF

80 Гц -15

+15 ВХОД ЭКВАЛАЙЗЕРА

ВСПОМОГАТЕЛЬНЫЙ 1

OO

+6

AUX

2

OO

+6

AUX

3

OO

+6

AUX

4

OO
ВСПОМОГАТЕЛЬНЫЙ 5

+6
ПОСЛЕ ПРЕДВАРИТЕЛЬНОГО

OO

+6

AUX

6

OO
BAL

+6
ПОСЛЕ ПРЕДВАРИТЕЛЬНОГО =

L

R

ODD

ДАЖЕ

MUTE

EXT

EXT

EXT

EXT

IN

IN

IN

IN

OO

+6

OO

+6

OO

+6

OO

+6

GRP

GRP

GRP

GRP

1

1

1

1

OO

+6

OO

+6

OO

+6

OO

+6

GRP

GRP

GRP

GRP

2

2

2

2

РАЗГОВОРНЫЙ МИКРОФОН

ТЕЛЕФОНЫ

MIN

MAX

OSC/ШУМ

2ТРК ПОВТОР

OO

+6

OO

+6

OO

+6

OO

+6

GRP

GRP

GRP

GRP

3

3

3

3

OO

+6

OO

+6

OO

+6

OO

+6

GRP

GRP

GRP

GRP

4

4

4

4

OO

+6

OO

+6

OO

+6

OO

+6

L

L

L

L

OO

+6

OO

+6

OO

+6

OO

+6

R

R

R

R

OO

+6

OO

+6

OO

+6

OO

+6

УРОВЕНЬ

УРОВЕНЬ

УРОВЕНЬ

УРОВЕНЬ

OO

+6

OO

+6

OO

+6

OO

+6

MUTE

MUTE

MUTE

MUTE

AFL

AFL

AFL

AFL

MIN

MAX

OO

1 кГц РОЗОВЫЙ

+10
2ТРК В ЛР

ON

L

R

ВЫБОР
LR
ВРП 1-4
ВСПОМОГАТЕЛЬНЫЙ 1-2
ВСПОМОГАТЕЛЬНЫЙ 3-4
ВСПОМОГАТЕЛЬНЫЙ 5-6

+16 +9 +6 +3
0-3-6-9-12-16-20-30

ПФЛ АФЛ
MONITOR

МОЩНОСТЬ

ГОВОРИТЬ

0

10

ЛР 2ТРК

AUX

AUX

AUX

AUX

AUX

AUX

1

02

03

04

0

5

06

0

OO

+10

OO

+10

OO

+10

OO

+10

AFL

AFL

AFL

AFL

OO

+10

OO

+10

AFL

AFL

REV

REV

REV

REV

GRP1 НА LR

GRP2 НА LR

GRP3 НА LR

GRP4 НА LR

=

=

=

=

PAN

PAN

PAN

PAN

L

R

L

R

L

R

L

R

REV

REV

РЕЖИМ

FOH МОНИТОР

СЛУШАТЬ КЛИН
М ИСТОЧНИК
МОНО (L+R) AUX 6 (AUX FED SUB)

ПК!

ПК!

ПК!

ПК!

+6

+6

+6

+6

0

0

0

0

SIG

SIG

SIG

SIG

ПК!

ПК!

ПК!

+6

+6

+6

0

0

0

SIG

SIG

SIG

MUTE

MUTE

MUTE

MUTE

MUTE

MUTE

AFL

AFL

AFL

AFL

AFL

AFL

AFL

6
https://tm.by – TM.by

Руководство пользователя GL2400

Диапазон:
GL2400-16 GL2400-24 GL2400-32 GL2400-40 RPS11 MPS12 GL2400-SLV2

14 моно микрофонных/линейных, 2 микрофонных/двойных стерео 22 моно микрофонных/линейных, 2 микрофонных/двойных стерео 30 моно микрофонных/линейных, 2 микрофонных/двойных стерео 38 моно микрофонных/линейных, 2 микрофонных/двойных стерео Внешний источник питания для GL2400 -40 Резервный источник питания для 16,24,32 типоразмеров Sys-Link V2 консольный расширитель входа/выхода опциональный комплект

LAMP

ВЫХОД НА МОНИТОР R

MATRIX

EXT

EXT

IN

IN

4

3

МТХ

МТХ

4

3

МАТРИЦА EXT IN

L

IN1

IN2

IN3

IN4

EXT

EXT

IN

IN

2

1

МТХ

МТХ

2

1

LAMP

2ТРК ВХОД

ВСТАВИТЬ

ВСТАВИТЬ

ВСТАВИТЬ

ВСТАВИТЬ

ВСТАВИТЬ

ВСТАВИТЬ

R

Л/МР

L

4

3

2

1

МИКРОФОННЫЙ ВЫХОД 16

(точка останова) МИКРОФОННЫЙ ВЫХОД 15

ST4

ST3

ST2

ST1

L / M

L / M

L / M

L / M

ПРЯМОЙ ВЫХОД 14
ВСТАВИТЬ 14

R

R

MIC IN
16

R

R

MIC IN
15

СТРОКА В
14
MIC IN

ПРЯМОЙ ВЫХОД 13
ВСТАВИТЬ 13
СТРОКА В
13
MIC IN

ПРЯМОЙ ВЫХОД 12
ВСТАВИТЬ 12
СТРОКА В
12
MIC IN

ПРЯМОЙ ВЫХОД 11
ВСТАВИТЬ 11
СТРОКА В
11
MIC IN

ПРЯМОЙ ВЫХОД 10
ВСТАВИТЬ 10
СТРОКА В
10
MIC IN

ПРЯМОЙ ВЫХОД 9
ВСТАВИТЬ 9
СТРОКА В
9
MIC IN

ПРЯМОЙ ВЫХОД 8
ВСТАВИТЬ 8
СТРОКА В
8
MIC IN

2ТРК ВЫХОД

AUX

AUX

AUX

AUX

AUX

AUX

R

L6

5

4

3

2

1

СЛУШАТЬ КЛИН

ВСПОМОГАТЕЛЬНЫЙ 6

L ВСПОМОГАТЕЛЬНЫЙ 5

ВНЕ М

ВЫХОД R

ВЫХОД L

ВРП 4

ВРП 3

ВСПОМОГАТЕЛЬНЫЙ 4

GRP 2 ВСПОМОГАТЕЛЬНЫЙ 3

ВРП 4

ВРП 3

GRP 1 ВСПОМОГАТЕЛЬНЫЙ 2
ВРП 2

GRP/ВСПОМОГАТЕЛЬНЫЙ ОБРАТНЫЙ ВСПОМОГАТЕЛЬНЫЙ 1
ВРП 1

РАЗРАБОТАН В АНГЛИИ КОМПАНИЕЙ ALLEN & HEATH LIMITED

ВНЕШНИЙ DC IN

ВНИМАНИЕ!
ОПАСНОСТЬ ПОРАЖЕНИЯ ЭЛЕКТРИЧЕСКИМ ТОКОМ. НЕ ОТКРЫВАТЬ.

ВКЛ/ВЫКЛ I0

СЕТЕВОЙ ВХОД

FUSE

AVIS: RISQUE DE CHOC ELECTRIQUE – NE PAS OUVRIR. ПРЕДУПРЕЖДЕНИЕ: ВО ИЗБЕЖАНИЕ ПОРАЖЕНИЯ ЭЛЕКТРИЧЕСКИМ ТОКОМ НЕ ПОДВЕРГАЙТЕ УСТРОЙСТВО ВОЗДЕЙСТВИЮ ДОЖДЯ ИЛИ ВЛАГИ. ДАННЫЙ АППАРАТ ДОЛЖЕН БЫТЬ ЗАЗЕМЛЕН КАБЕЛЕ ПИТАНИЯ.

Т1.6А л 250В 20ММ

EXT

INT

СЕРИЙНЫЙ НОМЕР

100–240 В переменного тока ~ 47–63 Гц 90 Вт МАКС.

АКТИВНЫЙ ИСТОЧНИК ПИТАНИЯ ИСПОЛЬЗУЙТЕ ТОЛЬКО РЕКОМЕНДУЕМЫЙ РЕЗЕРВНЫЙ ИСТОЧНИК ПИТАНИЯ A&H

ВНИМАНИЕ: ДЛЯ ПРОДОЛЖИТЕЛЬНОЙ ЗАЩИТЫ ОТ РИСКА ПОЖАРА ЗАМЕНИТЕ ПРЕДОХРАНИТЕЛЬ ТАКОГО ТИПА И НОМИНАЛА.

ПРЯМОЙ ВЫХОД 7
ВСТАВИТЬ 7
СТРОКА В
7
MIC IN

ПРЯМОЙ ВЫХОД 6
ВСТАВИТЬ 6
СТРОКА В
6
MIC IN

ПРЯМОЙ ВЫХОД 5
ВСТАВИТЬ 5
СТРОКА В
5
MIC IN

ПРЯМОЙ ВЫХОД 4
ВСТАВИТЬ 4
СТРОКА В
4
MIC IN

ПРЯМОЙ ВЫХОД 3
ВСТАВИТЬ 3
СТРОКА В
3
MIC IN

ПРЯМОЙ ВЫХОД 2
ВСТАВИТЬ 2
СТРОКА В
2
MIC IN

ПРЯМОЙ ВЫХОД 1
ВСТАВИТЬ 1
СТРОКА В
1
MIC IN

ВЫВОД

КОНСОЛЬНЫЙ РАСШИРИТЕЛЬ SYS-LINK V2 (опция) ВХОД

Руководство пользователя GL2400

7

https://tm.by – TM.by

Представляем Allen & Heath GL2400
GL2400 — аналоговый микшерный пульт с 4 шинами и двумя функциями, разработанный для профессиональных аудиоприложений. Независимо от того, микшируете ли вы FOH, мониторы или и то, и другое, записываетесь вживую или в студии, устанавливаете в многолюдном месте, гастролируете или зарабатываете себе на аренду, GL2400 обеспечивает идеальное решение. Разработанный в соответствии с теми же строгими стандартами, что и наши лучшие консоли, он обеспечивает высочайшую надежность и наилучшее звуковое качество. Мы воспользовались выдающимся успехом нашего ведущего в отрасли GL2200 и предоставили еще больше инновационных возможностей и повышенную производительность для современного микширования.
· 16, 24, 32, 40 кадров канала · Основной микс LR · Многорежимный M-выход · 4 групповых посыла · 6 Aux-посылов · Матрица 7×4 · Надлежащая двойная функциональность для микширования FOH/Monitor · Возможность записи · M можно настроить как LR sum, C mix, Wedge или Aux-Fed Субмастер · Подгруппы с управлением панорамированием · Внешние матричные входы с регулировкой уровня и возможностью общего входа · 2 стереоканала, каждый с микрофонным и двойным линейным стереовходом · Микрофонный вход стереоканала может кросс-патч в матрицу для подачи окружения · Линейные входы стереоканалов могут быть назначены независимо для LR · Отзывчивый 4-полосный эквалайзер с 2 развертками · Канальные фильтры высоких частот 100 Гц · Индивидуальное фантомное питание · Переключение полярности · Индикаторы каналов и мастер-метры · Прямые выходы каналов · Per Канальное переключение аукс до/постфейдера · Внутренние перемычки для аукс до/после эквалайзера, прямого выхода и других опций · Отключение звука на всех мастер-фейдерах · 100-миллиметровые фейдеры с защитой от пыли · Назначаемая двусторонняя связь · Генератор 1 кГц / генератор розового шума · 2-дорожечный мониторинг и воспроизвести в LR · Выходы на наушники и локальные мониторы. · Выделенные стереометры для мониторов. · Электронно-балансные выходы XLR с возможностью усиления +26 дБн.amp Максимальная входная мощность +34 dBu для микрофона или линии · Сверхмалошумящая микшерная головка amp конструкция · Внутренний блок питания с резервным входом питания · Металлические разъемы, позолоченные разъемы XLR, герметичные потенциометры и переключатели · Индивидуальная сборка печатной платы с потенциометрами с гайками · Заземление сплошной медной шины · Опция подключения консоли Sys-Link V2 · 4-контактный lamp розетки

8
https://tm.by – TM.by

Руководство пользователя GL2400

Вот лишь несколько ключевых моментов, которые мы учитывали при выборе GL2400:
Доступность Мы понимаем вашу потребность работать в рамках реалистичного бюджета и знаем вас
хотите получить максимальную отдачу от своих инвестиций. Мы также знаем, что даже шоу с самым низким бюджетом предъявляют такие же жесткие требования к оператору, который хочет уверенности в постоянной надежности и интуитивно понятном управлении, удовлетворении от достижения этого особого звука и функциональности, позволяющей справляться с самыми сложными ситуациями. Мы избежали искушения использовать дорогие пластиковые детали и ненужные внешние дополнения только для стайлинга. Вместо этого мы вложили каждую копейку нашего бюджета в детали, которые действительно улучшают производительность, долговечность и гибкость использования, будь то удобный мягкий подлокотник, компактное стальное шасси практичной формы, широкий viewдизайн углового измерителя, исключительный набор функций или инженерные решения «под капотом», такие как сплошная медная полоса заземления, отдельные карты, усовершенствования схемы и многое другое. Результатом стал простой, надежный инструмент для смешивания, подходящий для его применения… разумное вложение.
Надежность Без сомнения, важнейшее качество любого оборудования, предназначенного для
профессиональное приложение. В GL2400 используется хорошо зарекомендовавший себя и пригодный для длительного использования метод Allen & Heath: конструкция индивидуальной канальной карты, каждый потенциометр прикручен к передней панели, прочное стальное шасси с жестким передним профилем балки, 100-миллиметровые фейдеры с плавным ходом и защитными пылезащитными крышками, разъемы в металлическом корпусе. и позолоченные Neutrik XLR, а также герметичные потенциометры и переключатели Alps, чтобы вы могли уверенно микшировать шоу за шоу. Блок питания консоли имеет широкий входной диапазон, большие накладные расходы и даже включает возможность резервного питания для дополнительной безопасности.
Производительность В GL2400 используются наши последние разработки схем, которые
улучшен звук и отзывчивость микрофонного предусилителяamp и эквалайзера, а также добиться удивительно низкого остаточного шума от микшерной головки. amp и выход сtagд., что очень важно при микшировании с современными мощными акустическими системами. Новый микрофонный предусилительamp поддерживает сверхнизкий уровень искажений и может принять до +34dBu, чтобы справиться с самым горячим сигналом, который вы когда-либо подключали. Выходы XLR обеспечивают надлежащий дифференциальный привод до массивного +26dBu для работы с самыми длинными и самыми неблагоприятными кабельными средами. Обширная оценка прослушивания вместе с солидной инженерной практикой гарантировали, что консоль обеспечивает точное воспроизведение звука в любых условиях.
Возможности Мы кое-что знаем о «Двойной функциональности».
инновационная функция еще в начале 90-х. GL2400 считает это важнымtagе дальше. Тampгерметичные утопленные переключатели обеспечивают безопасную настройку консоли для оптимального FOH или stage мониторная работа, или для микширования мониторов из FOH. В режиме FOH вы даже получаете выход XLR «M», управляемый фейдером, который можно настроить для управления монофонической акустической системой или заполнения, или для работы с aux для создания микса «C» в системе LCR, или в качестве удобного основного управления. при использовании все более популярной техники «вспомогательной подачи». В режиме MONITOR фейдер «M» становится регулятором монитора для инженера, вы получаете все шесть вспомогательных мастеров, доступных на фейдерах с приглушениями, вставками, измерителями и электронно сбалансированным приводом XLR, и вы по-прежнему получаете 4 подгруппы для LR и группы / LR питает матрицу. Уникально в этой ценовой категории, мы добавили матрицу 7×4, чтобы дать вам еще больше возможностей для микширования. Для бывшегоample, в режиме FOH вы можете создавать независимые заполняющие динамики и акустически компенсированные потоки записи, даже захватывая атмосферу путем перекрестного подключения микрофонного предусилителя стереоканала.amps в матрицу для добавления отдельных или общих монофонических или стереофонических сигналов окружения. В режиме MONITOR матрица дает вам еще больше выходов монитора, легко создаваемых из групп и LR с добавлением атмосферы для внутриканальных приложений. Эта компактная консоль может поддерживать до 10 независимых миксов, напримерamp6 клиньев и 4 моно или 2 стерео IEM. Мы также рассмотрели приложение RECORDING с прямыми выходами на все моноканалы, 4 группы, матричный и не в последнюю очередь аналоговый микрофонный предусилитель студийного качества.ampс и экв. Каким бы ни было ваше приложение, вы получаете полный контроль без лишних затрат.
Внимание к деталям В настоящей форме Allen & Heath каждая деталь тщательно продумана.
продумано. Возьми за бывшихample, компактное шасси без излишеств, обеспечивающее экономию места, удобный размер футляра для полета, предоставление индивидуального канала, а не ограничительное глобальное переключение до/после aux, комплексная двусторонняя связь, встроенный генератор тона/розового шума для проверки системы. , полноканальный и основной выходной измеритель, многофункциональные стереополосы с подключаемыми микрофонными предусилителями и двумя назначаемыми стереовходами, множество внутренних подключаемых перемычек, расширение консоли Sys-Link V2… и многое другое. Мы надеемся, что вам понравится использовать GL2400 так же творчески, как наша команда создавала его.
Кэри Дэвис, руководитель отдела дизайна и звукооператор…

Руководство пользователя GL2400

9

https://tm.by – TM.by

Установка консоли

GL2400 имеет компактную конструкцию шасси, позволяющую экономить место. Это удобно как для экономии мест для платной аудитории в оживленном месте, так и для уменьшения размера, сложности и веса полетного корпуса для использования в дороге. Поверхность управления имеет наклон 10 градусов для оптимального обзора во время работы. Задняя панель разъемов имеет конструкцию с разделенными углами для облегчения подключения и отключения разъемов.
Свободное положение Консоль оснащена резиновыми ножками, позволяющими свободно стоять на плоской поверхности.
поверхность. Убедитесь, что поверхность хорошо поддерживается, устойчива и достаточно велика, чтобы консоль надежно стояла на всех ножках. Оставьте достаточно места за консолью для доступа к ее разъемам.
Полетный кожух Консоль имеет форму, удобную для полетного кожуха. Убедитесь, что он поддерживается
со всех сторон, используя предназначенную для этой цели толстую амортизирующую пену. Убедитесь, что ни одна часть корпуса или его крышки не касается элементов управления или разъемов. Если вы включаете заднюю «собачью будку» для размещения соединений, убедитесь, что кабели можно поддерживать таким образом, чтобы предотвратить нагрузку на разъемы консоли. Чтобы предотвратить повреждение при транспортировке из-за неадекватной защиты, мы рекомендуем, чтобы кейс был поставлен или одобрен профессиональным, специализированным производителем кейса для оборудования.
Не закрывайте вентиляционные отверстия на верхней и задней поверхностях. Обеспечьте достаточный поток воздуха вокруг этих поверхностей. Во избежание слышимого гудения, жужжания или другого снижения производительности не размещайте оборудование, излучающее сильные электромагнитные поля, например, сетевые блоки питания, ampлифты и компьютеры рядом с консолью или непосредственно под ней.

5

547

77

149 21
57

6

63

553

GL2400-416 = 609 GL2400-424 = 817 GL2400-432 = 1025 GL2400-440 = 1233

GL2400-416 = 14 МОНО / 2 СТЕРЕО ВХОДА GL2400-424 = 14 МОНО / 2 СТЕРЕО ВХОДА GL2400-432 = 14 МОНО / 2 СТЕРЕО ВХОДА GL2400-440 = 22 МОНО / 2 СТЕРЕО ВХОДА

GL2400-424 = 8 МОНО ВХОДОВ

MASTER

GL2400-432 = 16 МОНО ВХОДОВ

РАЗДЕЛ

GL2400-440 = 16 МОНО ВХОДОВ

560

10
https://tm.by – TM.by

Руководство пользователя GL2400

Подключение питания

ВНЕШНИЙ DC IN

ВНИМАНИЕ!
ОПАСНОСТЬ ПОРАЖЕНИЯ ЭЛЕКТРИЧЕСКИМ ТОКОМ. НЕ ОТКРЫВАТЬ.

ВКЛ/ВЫКЛ I0

СЕТЕВОЙ ВХОД

FUSE

AVIS: RISQUE DE CHOC ELECTRIQUE – NE PAS OUVRIR. ПРЕДУПРЕЖДЕНИЕ: ВО ИЗБЕЖАНИЕ ПОРАЖЕНИЯ ЭЛЕКТРИЧЕСКИМ ТОКОМ НЕ ПОДВЕРГАЙТЕ УСТРОЙСТВО ВОЗДЕЙСТВИЮ ДОЖДЯ ИЛИ ВЛАГИ. ДАННЫЙ АППАРАТ ДОЛЖЕН БЫТЬ ЗАЗЕМЛЕН КАБЕЛЕ ПИТАНИЯ.

Т1.6А л 250В 20ММ

EXT

INT

СЕРИЙНЫЙ НОМЕР

100–240 В переменного тока ~ 47–63 Гц 90 Вт МАКС.

АКТИВНЫЙ ИСТОЧНИК ПИТАНИЯ ИСПОЛЬЗУЙТЕ ТОЛЬКО РЕКОМЕНДУЕМЫЙ РЕЗЕРВНЫЙ ИСТОЧНИК ПИТАНИЯ A&H

ВНИМАНИЕ: ДЛЯ ПРОДОЛЖИТЕЛЬНОЙ ЗАЩИТЫ ОТ РИСКА ПОЖАРА ЗАМЕНИТЕ ПРЕДОХРАНИТЕЛЬ ТАКОГО ТИПА И НОМИНАЛА. ВНИМАНИЕ: REMPLACER LE FUSIBLE AVEC UN DES MEMES CARACTERISTIQUES.

Прочтите и поймите Важные инструкции по технике безопасности, напечатанные в начале этого руководства, и предупреждения, напечатанные на задней панели консоли. Убедитесь, что напряжение сети электропитания консолиtagВход такой же, как у вашего местного источника питания. Убедитесь, что с вашей консолью поставляется правильный шнур питания с литой вилкой. Перед включением убедитесь, что сетевой штекер IEC полностью вставлен в гнездо панели.

Заземление
Соединение с землей в аудиосистеме важно по двум причинам:
1. БЕЗОПАСНОСТЬ – для защиты оператора от сильногоtage поражение электрическим током и
2. ЗВУКОВЫЕ ХАРАКТЕРИСТИКИ – чтобы свести к минимуму влияние контуров заземления, которые приводят к слышимому гулу и гудению, а также защитить аудиосигналы от помех.
В целях безопасности важно, чтобы заземление всего оборудования было подключено к заземлению сети, чтобы на открытые металлические части не попадал ток высокой мощности.tagд., которые могут ранить или даже убить оператора. Не отсоединяйте заземляющее соединение в сетевом шнуре. Рекомендуется, чтобы системный инженер проверил непрерывность защитного заземления во всех точках системы, включая корпуса микрофонов, шасси проигрывателя, корпуса оборудования, металлические конструкции стойки и т. д.

Включение и выключение консоли
Хорошей практикой является включение питания ampотключите выключатели перед включением или выключением консоли и любого другого подключенного оборудования. Это предотвращает любые неожиданные щелчки или удары при включении оборудования.
башня ampлифты и активные динамики включаются последними и выключаются первыми. Чтобы включить консоль, нажмите переключатель ON/OFF рядом с сетевой розеткой IEC. Чтобы выключить консоль, снова нажмите этот переключатель.

Подключение резервного питания
Имеется розетка для подключения дополнительного резервного источника питания. Это обеспечивает двойное резервирование блоков питания, которое обычно встречается только в дорогих топовых консолях. В консоли используется технология комбинирования диодов, так что оба источника питания могут питаться одновременно. Один автоматически вступит во владение, если другой перестанет работать. Рекомендуемым резервным источником питания для моделей GL2400 16, 24 и 32 является блок питания Allen & Heath MPS12. В качестве резервного источника питания для 40-канальной модели рекомендуется использовать блок питания Allen & Heath RPS11.
Подключайте к этой розетке только рекомендуемый блок питания Allen & Heath. Не пытайтесь модифицировать какой-либо другой блок питания для работы с консолью. Не пытайтесь модифицировать или удлинять кабель питания постоянного тока, входящий в комплект поставки.
Консоль может работать только от внутреннего источника питания, питаемого от сети, или только от резервного источника питания, или от обоих источников питания одновременно. Чтобы обеспечить бесперебойную работу в маловероятном случае отказа, мы рекомендуем подключать оба источника питания.

Руководство пользователя GL2400

11

https://tm.by – TM.by

PIN 2 = ГОРЯЧИЙ

ВЫВОД
Штекер XLR

ВХОД
Розетка XLR

1

22

1

3

3

3 1+3 = 12В

1
LAMP

4 = 0 В

СБАЛАНСИРОВАННЫЙ

1=земля 2=горячая +

2=горячий + 1=земля

СБАЛАНСИРОВАННЫЙ

Гнездовой разъем XLR НЕСБАЛАНСИРОВАННЫЙ

3=холодный –

3=холодный –

Штекер XLR НЕСБАЛАНСИРОВАННЫЙ

19 0V (CHS) 18 L+ 17 R+ 16 GRP 1+ 15 GRP 2+ 14 GRP 3+ 13 GRP 4+ 12 AUX 1+ 11 AUX 2+ 10 AUX 3+ 9 AUX 4+ 8 AUX 5+ 7 AUX 6+ 6 PFL+ 5 AFL+ 4 nc 3 PFL DC 2 AFL DC 1 0 В (PAFL)

ВВОД, ВЫВОД
НЕБАЛАНСИРОВАННАЯ
ссылка кольцо на рукав

СБАЛАНСИРОВАННЫЙ

Гильза=земля Кольцо=холодный Наконечник=горячий +

ВСТАВИТЬ

НЕБАЛАНСИРОВАННАЯ

Рукав=земля Кольцо=возврат Наконечник=отправить

НАУШНИКИ
Гильза = заземление Кольцо = ПРАВОЕ Наконечник = ЛЕВОЕ
SYSS-YLISN-KLINII KOUVT2POUPTTOIOPNTION

L- 37 R- 36 GRP 1- 35 GRP 2- 34 GRP 3- 33 GRP 4- 32 AUX 1- 31 AUX 2- 30 AUX 3- 29 AUX 4- 28 AUX 5- 27 AUX 6- 26 PFL- 25 AFL — 24 нб 23 нб 22 нб 21 нб 20

12
https://tm.by – TM.by

Руководство пользователя GL2400

Аудиоподключения
В GL2400 используются 3-контактные разъемы XLR и 1/4″ TRS (3-полюсные) jack профессионального уровня. Чтобы обеспечить наилучшую производительность, мы рекомендуем вам использовать высококачественные аудиокабели и разъемы, а также уделить время проверке надежности и точности сборки кабеля. Хорошо известно, что большинство проблем с аудиосистемой возникает из-за неисправных или некачественных соединительных проводов. Для подключения звука к консоли можно использовать следующие разъемы:

Избегайте перепутывания + и – при симметричных соединениях, так как это приведет к обратной полярности (в противофазе) сигналов, что может привести к эффекту подавления сигнала.
Там, где требуются длинные кабели, следует использовать симметричные соединения. Тем не менее, соединения на линейном уровне между более доступным двухпроводным (сигнал, земля) несбалансированным оборудованием и консолью вряд ли вызовут проблемы, если длина кабелей короче 2 метров или около того. См. электрические схемы на противоположной странице.
Устранение контуров заземления, гудения и помех
Для оптимальной работы все аудиосигналы должны быть привязаны к прочной, свободной от шума точке заземления, часто называемой «звездной точкой» или «чистой землей».
Контур заземления создается, когда существуют разности потенциалов между заземлениями в разных точках системы, и сигнал имеет более одного пути к земле. В большинстве случаев контуры заземления не вызывают проблем со звуком. Если вы слышите гудение или гудение, вызванное контуром заземления, сначала убедитесь, что каждая часть оборудования имеет свой собственный путь к земле. В этом случае используйте переключатели Ground Lift на подключенном оборудовании в соответствии с инструкциями по эксплуатации. В качестве альтернативы отсоедините экран кабеля только на конце назначения. Это разрывает нарушающую петлю, сохраняя при этом экранирование сигнала по всей длине кабеля.
ПРЕДУПРЕЖДЕНИЕ В целях безопасности оператора не отключайте заземление от кабеля питания консоли или подключенного оборудования.
Во избежание помех держите аудиокабели вдали от блоков питания и кабелей, осветительных кабелей, тиристорных диммеров, компьютерного оборудования и мобильных телефонов. Если этого нельзя избежать, перекрестите кабели под прямым углом, чтобы минимизировать помехи.
Примечание о сбалансированных соединениях
Дифференциально сбалансированное соединение имеет два сигнальных провода, сигнальный + (горячий) и сигнальный – (холодный) и экран. Источник сигнала генерирует положительную полярность по проводу + и отрицательную полярность по проводу. Вход назначения stage принимает сигнал + на свой неинвертирующий (+) входной контакт, но инвертирует сигнал, добавляя его к сигналу +. В результате полезный сигнал усиливается. Теперь рассмотрим, что происходит, когда в кабель наводятся нежелательные помехи (гул и шум). Шум индуцируется одинаково и с одинаковой полярностью в оба провода. На входе назначения проводной сигнал инвертируется и добавляется к + сигналу. Поскольку полярность на обоих входных проводах одинакова, шум на этом входе подавляется. Чтобы это подавление помех работало, важно, чтобы источник, кабель и вход назначения были сбалансированы. Балансировка обеспечивает наибольшее преимуществоtage с сигналами низкого уровня, такими как сигналы, создаваемые микрофонами.
Сбалансированный по импедансу выход обеспечивает такое же подавление помех, но не настолько большую максимальную мощность возбуждения, как дифференциально-сбалансированный выход, обычно +20 dBu против +26 dBu. Он не формирует на своем выходе сигнал отрицательной полярности. Вместо этого провод не имеет сигнала, но поддерживается с тем же импедансом, что и провод +. Это означает, что оба провода улавливают шум в равной степени, что приводит к опережению.tage шумоподавления, как описано выше, при подключении к симметричному входу stage.

Руководство пользователя GL2400

13

https://tm.by – TM.by

Консольные разъемы

ПРЯМОЙ ВЫХОД 24
ВСТАВИТЬ 24
СТРОКА В
24
MIC IN

MONO CHANNEL MIC / LINE IN Переключатель LINE (PAD) выбирает

либо разъем MIC XLR, либо разъем LINE TRS в качестве источника входного сигнала. XLR это

нормально через разъем TRS, так что его можно использовать для микрофона или

сигналы линейного уровня, когда ничего не подключено к разъему jack. Это дает

канал предварительноamp массивный запас по мощности с максимальным входным сигналом +34dBu

возможность использования XLR или разъема. Оба входа балансные, но могут быть подключены

работать с несбалансированными сигналами, когда

требуется. MIC XLR можно переключить на

ВВОД +ВХОД

обеспечить +48 В постоянного тока через резисторы 6k8 Ом на 2

1

микрофон

контакты 2 и 3 для микрофонов, таких как

— В 3

конденсаторные, требующие фантомного питания.

НАКОНЕЧНИК +IN КОЛЬЦО -IN

ЛИНИЯ

ПРЕДУПРЕЖДЕНИЕ: Не подключайте несбалансированные источники или кабели к входу XLR, когда выбрано фантомное питание 48 В. Во избежание громких щелчков всегда выключайте канал, нажимая MUTE при включении или выключении +48V, а также при подключении или отключении кабелей.

МИКРОФОННЫЙ ВЫХОД 16

(точка останова)

ST4

ST3

L / M

L / M

R

R

MIC IN
16

ВХОД СТЕРЕО КАНАЛА ДЛЯ МИКРОФОНА Каждый стереоканал имеет
монофонический микрофонный вход XLR и два независимых линейных стереовхода. Сбалансированный микрофонный вход принимает максимум +14dBu и может быть переключен для обеспечения фантомного питания 48V.
STEREO CHANNEL MIC OUT Выход микрофонного предусилителя.amp is
доступен на разъеме MIC OUT (BREAKPOINT) TRS. Он сбалансирован по импедансу и работает на номинальном линейном уровне 0 dBu. При подключении к этому разъему сигнал разбивается на соответствующий стереоканал. Это означает, что микрофонный предусилительamp может использоваться независимо от канала, напримерampфайл, чтобы создать подачу микрофона окружения для записи или в качестве предварительногоamp для измерительной системы RTA.

ЗЕМЛЯ ВОЗВРАТ ОТПРАВИТЬ

STEREO CHANNEL LINE IN Стереовходы ST1 и ST2 подаются
канал 15 и канал 3 ST4 и ST16 соответственно, или могут быть направлены непосредственно на LR. Эти входы используют разъемы TRS. ST1,3 несбалансированные, ST2,4 сбалансированные. Несимметричные входы автоматически подключают кольцо TRS к земле при работе с симметричными источниками. Вход L нормализуется через гнездо R для приема монофонических сигналов на один разъем.

СОВЕТ ВСТАВИТЬ ОТПРАВИТЬ

RING

ВЕРНУТЬ

ВЕРНУТЬ

ПРОЦЕССОР ВЫХОД

ОТПРАВИТЬ
IN
СОЕДИНИТЕ КОЛЬЦО С ВТУЛКОЙ ДЛЯ РАЗБАЛАНСИРОВКИ

LAMP

INSERT Одиночный 3-контактный разъем TRS передает несбалансированный сигнал разрыва.
для каждого моноканала и выхода основного микса. Наконечник = отправить, Кольцо = возврат, Рукав = точка соприкосновения. Инсерты канала устанавливаются после HPF, до эквалайзера и работают на уровне 0 dBu. Разрывы группы (aux) и микса LR установлены перед фейдером и работают на уровне -2 dBu. Используйте их для подключения оборудования обработки сигналов линейного уровня, такого как компрессоры, внешние эквалайзеры, устройства задержки и т. д. Разводка подходящего кабеля показана на схеме.
ПРЯМОЙ ВЫХОД Прямой выход каждого моноканала доступен на
разъем TRS со сбалансированным импедансом, обеспечивающий сигнал линейного уровня, работающий на уровне 0 dBu. Источник устанавливается с помощью внутренней перемычки для каждого канала. Заводская настройка по умолчанию — префейдер (после настройки до/после эквалайзера). Это может быть изменено на постфейдер, если это необходимо.

LAMP У 16-канальной консоли один, у более крупных моделей — два.
4-контактные разъемы XLR для подключения стандартного 12-вольтового кабеля «гусиная шея».amps для освещения рабочей поверхности при работе в темноте. Используйте только лampпредназначен для этой цели. Мы рекомендуем Allen & Heath LEDlamp с холодной белой светодиодной подсветкой и встроенным диммером.

14
https://tm.by – TM.by

Руководство пользователя GL2400

Режимы работы
В режиме FOH LR питает основной усилитель. M суммирует левый и правый постфейдерные сигналы, чтобы обеспечить дополнительную подачу на монофонический заполняющий динамик или зону или основную подачу на монофоническую акустическую систему. Группы 1-4 могут использоваться для многодорожечной записи, передачи зон и т. д., или просто оставаться неподключенными, когда они используются как «подгруппы» к LR для мастеров уровней и/или вставленной обработки.
В режиме монитора группы 1-4 и разъемы LR XLR и вставки становятся мастерами дополнительного микса. M становится клином инженера для прослушивания AFL / PFL. Это настраивает консоль с 6 основнымиtage монитор и выход инженера. Группы и LR по-прежнему доступны через матрицу, чтобы обеспечить еще больше каналов мониторинга.

EXT

EXT

EXT

EXT

IN

IN

IN

IN

4

3

2

1

МТХ

МТХ

МТХ

МТХ

4

3

2

1

МАТРИЦА EXT IN
IN1 IN2 IN3 IN4

2ТРК ВХОД

R

L / M

2ТРК ВЫХОД

R

L

MONITOR

ВЫХОД R

L

ВЫВОД

КОНСОЛЬНЫЙ РАСШИРИТЕЛЬ SYS-LINK V2 (опция) ВХОД

AUX

AUX

6

5

СЛУШАТЬ КЛИН
ВНЕ М

ВСПОМОГАТЕЛЬНЫЙ 6
ВЫХОД R

L ВСПОМОГАТЕЛЬНЫЙ 5
ВЫХОД L

AUX

AUX

AUX

AUX

4

3

2

1

ВРП 4

ВРП 3

ВСПОМОГАТЕЛЬНЫЙ 4

ВРП 4

GRP 2 ВСПОМОГАТЕЛЬНЫЙ 3
ВРП 3

GRP 1 ВСПОМОГАТЕЛЬНЫЙ 2
ВРП 2

GRP/ДОПОЛНИТЕЛЬНЫЙ ОБРАТНЫЙ
ВСПОМОГАТЕЛЬНЫЙ 1
ВРП 1

GROUP, L, R, M OUT Выходы микса основной консоли включены.
электронно-балансный XLR. Они производят профессиональный стандарт +4 dBu, когда счетчики показывают «0», и обеспечивают максимум +25 dBu. Выходы L и R обычно подаются на домашнюю акустическую систему при микшировании живого звука или на двухдорожечный рекордер при студийном микшировании. В режиме монитора эти выходы меняются местами с разъемами Aux TRS.
AUX OUT 1-6 Каждый дополнительный посыл доступен на балансном импедансе.
Гнездо TRS, работающее на линейном уровне -2dBu. Доступна внутренняя опция для установки симметричной микросхемы драйвера линии для обеспечения электронно сбалансированного выхода, работающего на уровне +4 dBu. Обратите внимание, что обычно эта опция не требуется, поскольку стандартный привод со сбалансированным сопротивлением обеспечивает достаточное подавление помех при питании сбалансированных входов оборудования. Дополнительные посылы обычно используются для подачи сигналов на мониторы, устройства эффектов, такие как реверберация и задержка, а также для особых требований к микшированию. В режиме монитора эти выходы меняются местами с групповыми и LR XLR соединениями.
MATRIX OUT 1-4 Каждый матричный выход доступен на
сбалансированный разъем TRS, работающий на линейном уровне -2dBu. Доступна внутренняя опция для установки симметричной микросхемы драйвера линии для обеспечения электронно сбалансированного выхода, работающего на уровне +4 dBu. Матричные выходы обычно используются для стерео- или монофонической записи или трансляции, задержек и заполняющих динамиков, зональных каналов, дополнительных мониторов, таких как IEM, контуров слуховых аппаратов и т. д.
MATRIX EXT IN 1-4 Каждая матрица имеет несбалансированный линейный уровень 0dBu.
Вход TRS джек. Внешний сигнал, такой как микс окружения, дополнительный или вспомогательный микшер, удаленный источник, опорный тон и т. д., может быть подмешан к каждой матрице. Входы нормированы, как показано на диаграмме здесь. Это означает, что вы можете подключить только одно гнездо (EXT1) в качестве общего источника ко всей матрице, два гнезда (EXT1,2) в качестве общего стереоисточника для матричных пар или четыре независимых источника. Это идеально подходит для добавления монофонического или стереозвука к записям или наушникам-вкладышам, питаемым от матрицы.
2-TRACK IN и OUT Несимметричные выходы TRS jack и TRS
входы подключаются к популярным устройствам записи и воспроизведения, таким как CD, MiniDisc, компьютеры и магнитофоны. Номинальный линейный уровень -2dBu. 2-дорожечный сигнал SEND всегда следует за миксом LR после фейдера независимо от конфигурации переключателя режимов. 2-дорожечный RETURN можно использовать для мониторинга моно- или стереозаписи или в качестве простого входа для воспроизведения фоновой и фоновой музыки. Вход L проходит через разъем R для подключения монофонического источника к одному разъему.
MONITOR OUT Эти сбалансированные по сопротивлению линейные разъемы TRS
выходы следуют сигналу монитора пост-уровня. Для сигналов L и R предусмотрены отдельные разъемы. Используйте их для питания местных динамиков или других систем мониторинга.
ОПЦИЯ SYS-LINK V2 В стандартную комплектацию входит заглушка.
Дополнительный комплект ввода/вывода GL2400 Sys-Link V2 (версия 2) можно приобрести в компании Allen & Heath. См. ВАРИАНТЫ далее в этом руководстве.

Руководство пользователя GL2400

15

https://tm.by – TM.by

Входной канал МОНО

+ 48V

Полярность

ЛИНИЯ (ПАД)

0 30 20

40

ПРИБЫЛЬ 50

-14 6 ВЧ

60 40
ФВЧ 100 Гц

12k

-15 3к +15

1k

4k

700

6k

500Hz

15k

HM

-15 180 +15

70

250

45

400

35Hz

1k

LM

ЛФ-15

+15

80 Гц -15

+15 ВХОД ЭКВАЛАЙЗЕРА

AUX
1

OO

+6

AUX

2

OO

+6

AUX

3

OO

+6

AUX

4

OO
AUX
5

+6
ПОСЛЕ ПРЕДВАРИТЕЛЬНОГО

OO

+6

AUX

6

OO
PAN

+6
ПОСЛЕ ПРЕДВАРИТЕЛЬНОГО =

L

R

ODD

ДАЖЕ

MUTE

16
https://tm.by – TM.by

+48V Переключает +48VDC на вход канала XLR для питания
микрофоны или DI-боксы, которым требуется фантомное питание. Мощность ограничена по току через резисторы 6k8 Ом на контактах 2 и 3.
ВНИМАНИЕ: Не подключайте несбалансированные источники или кабели к входам с выбранным фантомным питанием. Во избежание громких щелчков всегда отключайте звук канала перед включением или выключением +48V, а также при подключении или отключении микрофонов.
ПОЛЯРНОСТЬ Меняет полярность (+ и контакты)
источник ввода. Полезно при использовании микрофонной техники «выше/ниже», напримерample при подзвучивании малого барабана с двумя микрофонами или для исправления ошибок размещения микрофона и разводки кабелей.
LINE (PAD) Нажмите этот переключатель, чтобы выбрать канал TRS jack LINE.
вход. Отпустите переключатель, чтобы выбрать микрофонный вход XLR. XLR нормализован через сокет TRS. Таким образом, когда к линейному входу ничего не подключено, переключатель становится PAD для микрофонного XLR. Он ослабляет входной сигнал на 20 дБ для подключения к микрофону высокого уровня или линейным источникам. Это дает микрофонному предусилителюamp массивный диапазон 74 дБ и запас по уровню +34 дБ для работы с самыми горячими сигналами.
GAIN Регулирует входную чувствительность для согласования с подключенным источником.
внутренний рабочий уровень 0dBu канала. Обеспечивает переменный диапазон усиления 54 дБ от +6 до +60 дБ (микрофон) или от -14 до +40 дБ (линейный, мягкий микрофон). Усиление должно быть установлено таким образом, чтобы среднее значение измерителя канала составляло «0», а самые громкие моменты загорались «+6». Уменьшите усиление, если горит красный пиковый индикатор.
Важное примечание по настройке уровней каналов: Используйте PFL для настройки регуляторов GAIN для правильного уровня сигнала в каждом канале. Основные измерители LR обеспечивают отображение уровня сигнала канала с высоким разрешением. Используйте фейдеры для балансировки каждого сигнала в миксе. Чтобы обеспечить оптимальную структуру усиления, мы не рекомендуем устанавливать фейдеры на «0» и микшировать с помощью регуляторов GAIN.
HPF Переключает фильтр верхних частот канала. Это ослабляет
частоты ниже 100 Гц на 12 дБ на октаву. Фильтр pre-insert, pre-EQ. Выберите HPF, чтобы уменьшить низкочастотный шум, такой как хлопки микрофона, сtagшум и грохот ленточного транспорта.
Эквалайзер Чувствительный 4-полосный полупараметрический эквалайзер (эквалайзер) обеспечивает
независимое управление четырьмя полосами частот. Используйте EQ IN для сравнения звука с включенным или выключенным эквалайзером.
ВЧ и НЧ — это полочные фильтры, воздействующие на высокие частоты выше 12 кГц и низкие частоты ниже 80 Гц соответственно. HM и LM представляют собой фильтры пика/падения в форме колокола, которые воздействуют на частоты вокруг центральной точки, которые можно качнуть от 500 Гц до 15 кГц и от 35 Гц до 1 кГц соответственно. Они имеют ширину (Q) 1.8, что обеспечивает эффективное управление как творческой, так и корректирующей коррекцией. Кривые эквалайзера, показанные напротив, отображают отклик уровня сигнала при максимальном усилении и срезе при изменении частоты от низкой (20 Гц) до высокой (20 кГц).
Все полосы могут быть усилены или обрезаны до 15 дБ, а центральное положение фиксировано на 0 дБ. Перекрывающиеся частотные диапазоны позволяют легко решать сложные проблемы с источниками, используя комбинации диапазонов.
Прежде чем использовать эквалайзер, убедитесь, что вы используете лучший тип микрофона и его размещение. Начните с плоской настройки эквалайзера и применяйте столько усиления или ослабления, сколько действительно необходимо. При работе с проблемными частотами, где это возможно, сокращайте, а не повышайте.
Руководство пользователя GL2400

+5 0 дБ -5 -10 -15 -20 -25 -30 -35 -40
10 20

ФВЧ
50 100 200 500 1 тыс. 2 тыс.

5 тыс. 10 тыс.

+20 +15 +10 +5 0дБ
-5 -10 -15 -20
20

НЧ/ВЧ

50 100 200

500 1 кОм 2 кОм

5 тыс. 10 тыс.

+20 +15 +10 +5 0дБ
-5 -10 -15 -20
20

HM

50 100 200

500 1 кОм 2 кОм

5k 10k 20k

+20 +15 +10 +5 0дБ
-5 -10 -15 -20
20

LM
50 100 200 500 1 тыс. 2 тыс.

5k 10k 20k

НОРМАЛЬНЫЙ РАБОЧИЙ ДИАПАЗОН

+20

! ВЫРЕЗАНИЕ

ЗАЛ

+16

+12

+9

+6

+3

СИГНАЛ

+1

0

-1

ДИНАМИЧЕСКИЙ ДИАПАЗОН

ОТНОШЕНИЕ СИГНАЛ ШУМ

-3

-6

-9

-12

-16

-20

-30

-40

-50

-60

-70

-80

-90

ШУМА

AUX SENDS Эти поворотные регуляторы регулируют, сколько каналов
сигнал микшируется на дополнительные выходы. Каждый из 6 aux имеет свое собственное управление. Они регулируются от полностью выключенного до усиления +6 дБ. Единичное усиление 0 дБ отмечено в положении «3 часа». Aux 1-4, 5-6 переключаются до/после. Настройки можно изменить, если это необходимо, переместив параметры внутренней перемычки. Они предлагают несколько различных комбинаций посылов до и после фейдера, а также опцию пост-эквалайзера для посылов до фейдера. Более подробная информация представлена ​​в разделе ОПЦИИ далее в этом руководстве.
Посылы aux перед фейдом не зависят от перемещений фейдера канала. Они обычно используются для кормленияtagе мониторы. В большинстве случаев пользователи также предпочитают, чтобы на посылы монитора не влияли встроенные процессоры или канальный эквалайзер. Постфейдерные дополнительные посылы следуют за фейдерами канала и обычно используются для отправки части сигнала канала на устройство эффектов, такое как реверберация или задержка. Обратите внимание, что постфейдерные посылы могут быть предпочтительнее, когда консоль сконфигурирована в режиме монитора, так что фейдеры становятся «мастерами» для всех мониторных миксов. Посылы до или после фейдера также могут использоваться для специальных приложений, таких как запись, подача зон, чистая подача и вспомогательная подача на сабвуфер или центральный динамик.
PRE При нажатии пре-фейдерный сигнал канала отправляется на
связанные вспомогательные устройства. При отпускании посылается постфейдерный сигнал. Aux 1–4 и 5, 6 сгруппированы для переключения до/после. Значение по умолчанию — pre-insert, pre-EQ, чтобы вставленные компрессоры и эквалайзер не влияли на посылы при микшировании мониторов с FOH. Вы можете изменить это, переместив перемычки внутренних опций.
PAN Позиционирует сигнал канала между L/R в стереомиксе,
и нечетные/четные, если направляются в группы. Центральное положение (моноизображение) зафиксировано для быстрого сброса.
MUTE При нажатии сигнал канала отключается. Это влияет
подача на микс LR, аукс-посылы до и после фейдера и прямой выход, но не влияет на посыл вставки. Красный индикатор загорается, когда канал отключен. Всегда отключайте звук канала при переключении фантомного питания или подключении кабелей и источников.
PFL Нажмите PFL, чтобы прослушать пре-фейдерный сигнал канала в
наушники и локальный монитор, не затрагивая основные выходы. На пульте загорается красный индикатор активности PFL/AFL, а на индикаторах LR монитора отображается сигнал канала. Желтый индикатор переключателя PFL загорается, показывая, что на этом канале был выбран PFL. При одновременном выборе нескольких PFL эти сигналы смешиваются на мониторе.
METER 4-х светодиодный индикатор канала отображает уровень сигнала перед фейдером.
«SIG» загорается при обнаружении уровня сигнала -12dBu. ‘0’ загорается при достижении номинального уровня 0 dBu, а ‘+6′ при +6 dBu. `PK’ загорается, когда префейдерный сигнал канала находится в пределах 5 дБ от ограничения. Это дает вам достаточно предупреждений, чтобы уменьшить усиление, прежде чем вы услышите искажение сигнала.
ROUTING Нажмите LR, чтобы направить сигнал канала на главный LR
смешивание. Нажмите 1-2 или 3-4 для маршрутизации к группам. Используйте PAN для позиционирования сигнала между L/R или парами нечетных/четных групп. Для маршрутизации в одну группу установите PAN полностью в одну сторону. Вы можете маршрутизировать на LR и все группы одновременно, нажав все переключатели. Перед началом микширования убедитесь, что вы правильно установили эти переключатели.
ФЕЙДЕР Высококачественный 100-мм фейдер с плавным ходом и защитным покрытием.
пылезащитная крышка регулирует уровень канала, подаваемого на основной микс LR, группы и постфейдерные посылы aux. Это также влияет на прямой выход, если он был установлен на постфейдер с помощью внутренних перемычек. Фейдер обеспечивает максимальное усиление +10 дБ по сравнению с его обычным положением единичного усиления 0 дБ.

Руководство пользователя GL2400

17
