Гуск руководство по эксплуатации

Гидравлическая установка сравнительной калибровки ГУСК предназначена для поверки и калибровки средств измерения (СИ) избыточного давления (до 100МПа): измерительных датчиков-преобразователей давления (ПД), манометров образцовых МО, точных МТИ и технических манометров (МП, ДМ, ТМ, МТ, МТП и других).
На поверочной установке ГУСК возможна поверка и калибровка средств измерения давления работающих в чистых средах (кислородные, медицинские, пищевые и другие исполнения).
Устройство применяется для штатной замены снятых с производства аналогов ГУСК-60, ГУСК-250, ГУСК-600, ППКМ.
Устройства для создания тестового давления (задатчик давления) не подлежат обязательной сертификации.

Преимущества гидравлической калибровочной установки ГУСК:

+ Диапазон создания давления 0…100 МПа.
+ В качестве рабочей жидкости могут использоваться масло, вода, спирт. В стандартной поставке прибор обезжирен для проведения поверок средств измерения кислородного исполнения.
+ Гидравлическая система для создания давления включает в себя насос предварительного заполнения (предварительного создания давления) и винтовой пресс.
+ Прозрачный стакан для контроля степени загрязнения рабочей жидкости.
+ Улучшенные эргономические особенности, уменьшенные массогабаритные характеристики.
+ В стандартную поставку устройства входит комплект присоединительных гаек для облегченного монтажа поверяемых приборов, комплект современных уплотнений, допускающих затяжку
без использования ключей (от руки) на давлениях до 100 МПа, ремкомплект.

Не рекомендуется использовать устройство ГУСК со средствами измерения давления с верхним пределом измерения ниже 0,1 МПа.
При заказе устройства ГУСК указать о необходимости использования спирта (в этом случаи система комплектуется с дополнительным оборудованием).

Основные характеристики гидравлической поверочной установки ГУСК

Параметр технической характеристики	Значение параметра
Диапазон создания давления	0…100 МПа (1000 Бар, 1000 кгс/см2)
Поверяемые средства измерения (количество мест)	2 (одновременно два СИ)
Масса прибора	18 кг
Объем стакана	130 мл
Рабочая среда	масло, вода, спирт

Поверочная установка ГУСК комплектация эталонными (прецизионными) манометрами ДМ5002М-А.

Для использования в качестве эталонного прибора для поверки и калибровки манометров устройство ГУСК может быть укомплектован эталонными цифровыми манометрами ДМ5002М-А.

Преимущества цифровых (прецизионных) манометров ДМ5002М-А по сравнению со стрелочными образцовыми манометрами МО:
— Многопредельность: каждый цифровой манометр ДМ5002М-А имеет несколько переключаемых поддиапазонов измерения, с сохранением класса точности на каждом поддиапазоне. Благодаря этому один манометр ДМ5002М-А заменяет четыре стрелочных образцовых манометра.
— Возможность переключения единиц измерения: МПа, кгс/см², третья единица — по выбору (варианты — psi, мм. рт. ст и т. д.).
— Высокий класс точности: 0,25%; 0,15%; 0,1% и 0,06%.

Самый распространенный комплект для устройства ГУСК состоит из трех цифровых манометров ДМ5002М-А с классом точности 0,1 и верхними пределами 100, 16, 2,5 МПа:

Верхний предел измерения (ВПИ), МПа	Набор поддиапазонов измерения, МПа
100 МПа	0…100	0…60	0…40	0…25
16 МПа	0…16	0…10	0…6	0…4
2,5 МПа	0…2,5	0…1,6	0…1	0…0,6

Данный комплект оборудования дает возможность осуществлять поверку и калибровку самых распространенных манометров: с диапазонами измерений от 0,6
МПа (6 кгс/см2) до 100 МПа (1000 кгс/см2) классов точности 0,4% и грубее.

Комплект поставки ГУСК (стандартная поставка):
1. Устройство для создания давления
2. Комплект фитингов для присоединения поверяемых
средств измерения (манометров и датчиков-преобразователей) с резьбами:

М20х1,5	M12х1,5	G½	G¼
3 шт	2 шт	2 шт	2 шт

3. Комплект уплотнительных резино-металлических колец
4. Комплект запасных частей и принадлежностей (ЗИП)
5. Паспорт

Дополнительно ( по спецзаказу) могут быть поставленны:
6. Эталонные манометры
7. Стакан из нержавеющей стали
8. Фильтры для поверяемых средств измерения
9. Фитинги со специальными (нестандартными) резьбами (для присоединения поверяемых средств измерения).

Фильтры и стаканы для ГУСК
Фильтр для поверяемых средств измерения применяется для предотвращения загрязнения установки и эталонных средств измерения.
Стакан из нержавеющей стали применяется для использования в качестве рабочей среды спиртов, а также в случае сильного загрязнения поверяемых средств измерения веществами, агрессивных к акриловому стеклу.

По дополнительному запросу гидравлические устройства для сравнительной калибровки ГУСК могут комплектоваться разделителями сред различных типов, шлангами высокого
давления и другим вспомогательным оборудованием.

Разделитель сред «масло/вода» РГБ предназначен для проведения поверок и калибровок средств измерения давления, не допускающих попадания внутрь масла (в том числе кислородного исполнения). Разделитель устанавливается непосредственно на гидравлическое устройство, заполняется рабочими жидкостями и готов к работе, не требует дополнительного источника создания давления. Максимальное давление 70 МПа.
Разделитель сред «жидкость/газ» РПГ предназначен для проведения калибровок и поверок средств измерения давления, не допускающих попадания внутрь жидкости (в
том числе пищевого исполнения, кислородного исполнения, специального исполнения).
Разделитель устанавливается непосредственно на гидравлическое устройство, требует подключения к источнику питания (баллон сжатого газа или компрессор). Максимальное давление 25 МПа.

Выдержка из руководства пользователя ГУСК

1 Назначение
1.1 Гидравлическое устройство для сравнительной калибровки ГУСК представляет собой ручной насос, позволяющий создавать избыточное давление и предназначено для поверки рабочих деформационных манометров и других средств измерения (СИ), включая кислородные, путем сличения с образцовыми средствами измерения (ОСИ) давления.
1.2 Гидравлическое устройство для сравнительной калибровки ГУСК не является СИ, поэтому выбор ОСИ необходимо осуществлять исходя из методик поверки поверяемых СИ. ОСИ в стандартный комплект поставки ГУСК не входят (поставляются по дополнительному заказу).
1.3 Гидравлическое устройство для сравнительной калибровки предназначено для работы в лабораторных условиях при температуре окружающего воздуха 10-30°С при относительной влажности не более 80%.

2 Технические характеристики
Создаваемое давление
верхний предел ………………………….. 100 МПа, 1000 кгс/см2
нижний предел ………………………….. 0,1МПа, 1кгс/см2
Мест для поверяемых СИ давления …………. 2 шт
Объем стакана………………………………. 130 мл
Масса прибора ……………………………… 18 кг
Габаритные размеры (Д×Ш×В), не более …….. 495×365×295 мм
Рабочая жидкость…………………………… масло*2, вода*3, спирт*4

3 Комплект поставки (в штуках)
Устройство для создания давления…………………… 1
Присоединительная гайка
М20×1.5 …………………………………………………… 3
М12×1.5 …………………………………………………… 2
G½ …………………………………………………………… 2
G¼ …………………………………………………………… 2
*1-Не рекомендуется использовать ГУСК со средствами измерения с верхним пределом измерения ниже 0,1 МПа.
*2-Масло трансформаторное ГОСТ 982-80, ГОСТ 10121-76, ВГ ТУ 38.401-58-177-96.
*3-Дистиллированная вода ГОСТ 6709-72.
*4-При заказе ГУСК указать о необходимости использования спирта (комплектуетсяс дополнительным оборудованием).

4 Конструкция прибора и принцип работы
4.1 Внешний вид прибора показан на Рис. 1.
Рис. 1. Гидравлическое устройство для сравнительной калибровки:
1—основание; 2—блок создания давления; 3—шток; 4—винт;
5—направляющая втулка штока; 6—узел уплотнения штока; 7—штурвал;
8—стакан; 9—вентиль сброса давления; 10—ручной насос;
11—направляющая втулка ручного насоса; 12—узел уплотнения ручного
насоса; 13—стойка; 14—присоединительная гайка; 15—опора; 16—фитинг;
17—трубка высокого давления; 18—шпилька; 19—основание стакана;
20—крышка стакана
4.2 Основание устройства выполнено в виде стальной плиты 1 (Рис. 1), снабженной четырьмя регулируемыми опорами 15. Блок создания давления 2 представляет собой стальной параллелепипед, с выполненными в нем полостью основного штока, полостью ручного насоса и всеми необходимыми каналами и клапанами. На блоке создания давления, сверху закрепляются ручной насос 10, основание стакана 19 и стакан для рабочей жидкости 8 и вентиль сброса давления 9, на передней стороне узел основного штока. С боков от блока создания давления расположены стойки 13 с гайками 14 для присоединения образцового средства измерения (правая стойка) и двух или одного поверяемых (левые стойки). В случае поверки одного средства измерения в свободную стойку устанавливается заглушка. Блок создания давления и стойки соединены между собой с помощью фитингов и трубок высокого давления. Для слива рабочей жидкости из устройства предусмотрен специальный винт 1 (Рис. 2) со специальным уплотнением, расположенный снизу блока создания давления.
Винт 2 (Рис. 2) предназначен для слива рабочей жидкости из полости ручного насоса.

С помощью ручного насоса 10 (Рис. 1) рабочая среда перекачивается из стакана 8 в полости основного штока и стоек 13 со средствами измерений. Ручной насос необходим для предварительного сжатия воздуха, оставшегося в присоединенных средствах измерений, с целью уменьшения его объема. Величина ручного накачивания зависит от диапазона измерения установленных СИ, но не должна превышать 3 МПа. Далее, с помощью вращения штурвала 7 по часовой стрелке и винта 4, двигающего шток 3, плавно создается необходимое давление. Для уменьшения давления штурвал необходимо вращать в обратную сторону. Для сброса оставшегося давления предусмотрен вентиль сброса давления 9.

Возможные ошибки при оформлении заказа на гидравлическую установку сравнительной калибровки ГУСК

Рекомендуем быть внимательными при оформлении заказа на гидравлическое устройство сравнительной калибровки ГУСК, в т.ч. учитывать возможные варианты записи обозначения и встречающиеся ошибки при заказе. Например, нам доводилось сталкиваться с такими ошибками в заявках:
— неправильное или некорректное название прибора: задатчик/калибратор давления, поверочный гидравлический пресс, устройство задачи давления и т.п.
— неправильные обозначения модели и орфографические ошибки: УСКГ, ГУС, ПУСК (это Пневматическая установка (устройство) сравнительной калибровки — «ПУСК») и т.п.
— устаревшее обозначение, ранние модификации: ГУСК-60, ГУСК-250, ГУСК-600, ППКМ.
— ошибки написания связанные с переводом, транслитераций или раскладкой клавиатуры, например: gidravlicheskoe ustrojstvo sravnitelnoj kalibrovki GUSK, ustanovka GUSK; hydraulic device of the comparative calibration GUSK, hydraulic comparative calibration unit GUSK, UECR (в En-раскладке) и т.д. и т.п.

Поэтому убедительная просьба, будьте внимательны при оформлении заказа на гидравлическое устройство сравнительной калибровки ГУСК, не путайте обозначения, а если не знаете или не уверены, то просто напишите основные технические характеристики (диапазон измерения, предельное рабочее давление, класс точности, климатику — параметры измеряемой (контролируемой) -Тис и окружающей среды — Тос отличные от нормальных условий, способы присоединения и монтажа в простой форме изложения, а инженеры нашего предприятия подберут необходимый Вам прибор и доп. оборудование по наилучшему соотношению Цена — Качество — Срок изготовления (наличие на складе).

Copyright © ТЕПЛОПРИБОР.рф 2015-2023 все права защищены,
текст зашифрован, копирование отслеживается и преследуется;
авт.-ФМВ; ред.-ФМВ, соавторы АПС, КЦ-М0/П10.
ГК Теплоприбор — производство и продажа КИПиА: Приборы и системы контроля давление / Метрологическое оборудование / Задатчики давления / Пресса и установки гидравлические.
См. тех. описание/характеристики, прайс-лист (оптовая цена), рекомендации по выбору, аналоги и замены, форму заказа (как правильно выбрать, заказать и купить) гидравлическое устройство сравнительной калибровки ГУСК по цене производителя; проверить наличие на складе в Москве (или уточнить срок изготовления).
Также см. способы доставки и отгрузка ТК (Деловые Линии и другими) по всей территории РФ. Прочую информацию по заказу — см. официальный сайт ГК Теплоприбор раздел Метрологическое оборудование контроля давления.

Мы будем рады, если вышеизложенная информация оказалась полезна Вам, а также заранее благодарим за обращение в любое из представительств группы компаний «Теплоприбор» (три Теплоприбора, Теплоконтроль, Промприбор и другие предприятия) и обещаем приложить все усилия для оправдания Вашего доверия.

Техническая документация на гидравлическое устройство сравнительной калибровки ГУСК:
см. Карта заказа установки (скачать опросный лист).
см. Технические характеристики установки (Тех.описание).
см. Руководство по эксплуатации установки ГУСК.
По заявке потребителя могут быть высланы карта (форма) заказа (опросный лист), технический паспорт изделия, сертификат соответствия, свидетельство об утверждении типа средств измерений СИ, разрешения на применение, техническое описание и руководство по эксплуатации, описание типа СИ и методика поверки, а также прочая разрешительная и техническая документация.

Вернуться в начало страницы

Источник

Назначение гидравлической установки сравнительной калибровки ГУСК:

Гидравлическая установка сравнительной калибровки ГУСК предназначена для поверки и калибровки средств измерения избыточного давления: измерительных преобразователей давления, образцовых и технических манометров. Поверка и калибровка средств измерения давления работающих в чистых средах (кислородные, медицинские, пищевые и другие).

Преимущества гидравлической установки сравнительной калибровки ГУСК:

Диапазон создания давления 0…100 МПа;
В качестве рабочей жидкости могут использоваться масло, вода, спирт (при заказе требуется указать необходимость использования спирта, в этом случае установка комплектуется дополнительным оборудованием за отдельную плату);
В стандартной поставке обезжирен для проведения поверок средств измерения кислородного исполнения;
Прозрачный стакан для контроля степени загрязнения рабочей жидкости;
Улучшенные эргономические особенности, уменьшенные массогабаритные характеристики.

Для использования в качестве эталонного прибора для поверки и калибровки манометров ГУСК может быть укомплектован эталонными цифровыми манометрами ДМ5002М-А.

Каждый цифровой манометр ДМ5002М-А имеет несколько переключаемых поддиапазонов измерения, с сохранением класса точности на каждом поддиапазоне. Благодаря этому один манометр ДМ5002М-А заменяет четыре стрелочных образцовых манометра.

Возможность переключения единиц измерения: МПа, кгс/см², третья единица — по выбору (варианты — psi, мм. рт. ст и прочее).

Высокий класс точности: 0,25; 0,15; 0,1 и 0,06.

Источник

Гидравлическая установка для сравнительной калибровки ГУСК

Гарантия 18 месяцев
Производитель Альфапаскаль
Производство: Россия

Гидравлическая установка для сравнительной калибровки ГУСК предназначена для поверки и калибровки средств измерения избыточного давления: измерительных преобразователей давления, образцовых и технических манометров. Поверка и калибровка средств измерения давления работающих в чистых средах (кислородные, медицинские, пищевые и другие).

Преимущества

Диапазон создания давления 0…100 МПа.
В качестве рабочей жидкости могут использоваться масло, вода, спирт. В стандартной поставке обезжирен для проведения поверок средств измерения кислородного исполнения.
Гидравлическая система для создания давления включает в себя насос предварительного заполнения и винтовой пресс.
Прозрачный стакан для контроля степени загрязнения рабочей жидкости.

Дополнительная комплектация эталонными манометрами ДМ5002М-А

Для использования в качестве эталонного прибора для поверки и калибровки манометров ГУСК может быть укомплектован эталонными цифровыми манометрами ДМ5002М-А.

Преимущества по сравнению со стрелочными образцовыми манометрами

Многопредельность: каждый цифровой манометр ДМ5002М-А имеет несколько переключаемых поддиапазонов измерения, с сохранением класса точности на каждом поддиапазоне. Благодаря этому один манометр ДМ5002М-А заменяет четыре стрелочных образцовых манометра.
Возможность переключения единиц измерения: МПа, кгс/см², третья единица — по выбору (варианты — psi, мм. рт. ст и т. д.).
Высокий класс точности: 0,25; 0,15; 0,1 и 0,06.

Самый распространенный комплект для ГУСК состоит из трех цифровых манометров ДМ5002М-А с классом точности 0,1 и верхними пределами 100, 16, 2,5 МПа:

Верхний предел, МПа	Поддиапазоны измерения, МПа
100	0…100	0…60	0…40	0…25
16	0…16	0…10	0…6	0…4
2,5	0…2,5	0…1,6	0…1	0…0,6

Характеристики	Значения
Диапазон создания давления, МПа	0…100
Поверяемые средства измерения, шт	2
Масса прибора, кг	18
Объем стакана, мл	130
Рабочая среда	масло, вода, спирт

1. Устройство для создания давления – 1 шт.
2. Присоединительные гайки – 1 компл.
3. Заглушка – 1 шт.
4. Опора – 4 шт.
5. Рычаг штурвала – 3 шт.
6. Рычаг ручного насоса – 1 шт.
7. Вентиль сброса давления – 1 шт.
8. Стакан – 1 шт.
9. Крышка стакана – 1 шт.
10. Руководство по эксплуатации, паспорт – 1 экз.
11. Маховичок присоединительной гайки – 3 шт.
12. ЗИП – 1 компл.

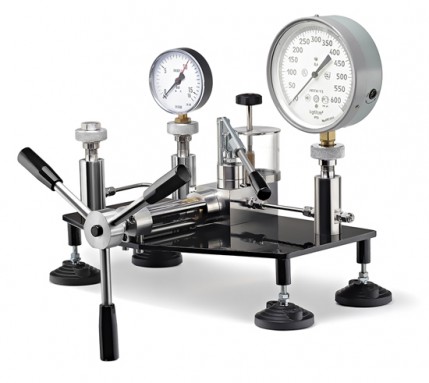

ГУСК-600 Гидравлическая установка для сравнительной калибровки
