Инструкция к Объективу Canon EF 70-200mm F4L USM

EF70-200mm f/4L IS II USM

РУССКИЙ

Инструкции

Благодарим вас за приобретение изделия марки Canon.

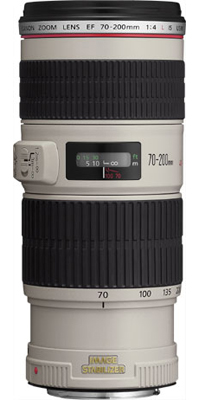

Canon EF70-200mm f/4L IS II USM — это

телеобъектив для камер EOS.

Встроенное ПО камеры

Устанавливайте на используемую камеру новейшую

OO «IS» означает Image Stabilizer (Стабилизатор

версию встроенного ПО. Подробнее о том, как узнать,

изображения).

является ли ваша версия самой свежей, и как

обновить встроенное ПО, см. на веб-сайте Canon.

OO «USM» означает ультразвуковой мотор.

Обозначения, используемые в настоящей

инструкции

Предупреждение с целью предотвращения

повреждения или неполадок в работе

объектива или камеры.

Дополнительные примечания по

использованию объектива и съемке.

РУС-1

Меры предосторожности

Правила безопасного использования камеры.

Информация о рисках,

Внимательно ознакомьтесь с этими правилами.

Осторожно

способных привести

Обязательно соблюдайте все указания, чтобы

к травмам.

не допустить возникновения рисков, травм

OO Не оставляйте камеру в местах, где она может

пользователя и других людей.

подвергнуться воздействию высокой или

низкой температуры. Камера может нагреться

или остыть слишком сильно и при прикосновении

Информация

вызвать ожоги или другие травмы.

о рисках, способных

Предупреждение

привести к смерти

или серьезным

травмам.

Информация о рисках,

Осторожно

результатом которых может

OO Не смотрите на солнце или источники яркого

стать материальный ущерб.

света через объектив или однообъективную

зеркальную камеру. Это может привести к потере

OO Не оставляйте объектив в местах с высокой

зрения. Особенно опасно смотреть через объектив

температурой, например в автомобиле, стоящем

прямо на солнце.

на открытом солнце. Высокая температура может

OO Не оставляйте объектив на солнце без

привести к сбоям в работе объектива.

установленной крышки объектива независимо

от того, установлен он на камеру или нет.

Крышка защищает объектив от концентрации

солнечного излучения, которая может стать

причиной пожара.

РУС-2

Общие меры предосторожности

Правила обращения

OO При переносе объектива из холода в тепло на

его поверхностях и внутренних деталях может

образоваться конденсат. Чтобы предотвратить

образование конденсата, положите объектив

в герметичный пластиковый пакет перед тем,

как перенести его из холода в тепло. Когда

объектив постепенно согреется, его можно будет

вынуть из пакета. То же самое следует делать

при переносе объектива из тепла в холод.

OO Кроме того, обязательно ознакомьтесь со всеми

правилами обращения с объективом, приведенными

в инструкции по эксплуатации камеры.

РУС-3

Элементы объектива

Переключатель диапазона расстояний

фокусировки (→ 6)

Крепление для

Шкала расстояний (→

бленды (→ 13)

Кольцо зумирования (→ 7)

Индексная метка положения

зумирования (→ 7)

Резиновое кольцо

(→ 5)

Резьба крепления

фильтра (→ 15)

Контакты (→ 5)

Кольцо фокусировки

(→ 6)

Переключатель режима

фокусировки (→ 6)

Индексная метка крепления

Переключатель Image Stabilizer

объектива (→ 5)

(Cтабилизатора изображения) (→ 9)

Точка крепления к штативу

(→ 12)

Переключатель режима Image Stabilizer

(Cтабилизатор изображения) (→ 9)

OO Более подробную информацию см. на страницах, номера которых указаны в круглых

скобках (→ **).

РУС-4

1.

Установка и снятие объектива

Подробные указания по установке и снятию

Крепление объектива снабжено резиновым

объектива см. в инструкции к камере.

кольцом, которое обеспечивает дополнительную

защиту от пыли и воды. Резиновое кольцо может

вызвать небольшое истирание вокруг крепления

объектива, но это не повлечет никаких

трудностей. Если резиновое кольцо износилось,

его можно заменить в сервисном центре Canon

за дополнительную плату.

OO После снятия объектива с камеры поставьте

его задней стороной вверх, чтобы не

поцарапать поверхность линзы и контакты.

OO Царапины, загрязнения или отпечатки

пальцев на контактах могут стать причиной

плохого подключения или коррозии, что

приведет к неполадкам в работе. Если

контакты загрязнились, очистите их

мягкой тканью.

OO После снятия объектива установите на него

крышку объектива и пылезащитную крышку.

При установке пылезащитной крышки

совместите индексную метку крепления

объектива с  меткой на пылезащитной

крышке и поверните крышку по часовой

стрелке, как показано на рисунке. Чтобы

снять пылезащитную крышку, выполните те

же действия в обратном порядке.

РУС-5

2.

Установка режима

3.

Переключение диапазона

фокусировки

расстояний фокусировки

Для съемки с автофокусом (AF) установите

Диапазон расстояний фокусировки

переключатель режима фокусировки

можно задать с помощью переключателя.

в положение AF.

После установки подходящего диапазона

Чтобы использовать только ручную фокусировку

расстояний фокусировки сократится

(MF), установите переключатель режима

фактическое время автофокусировки.

фокусировки в положение MF и фокусируйте

объектив, вращая кольцо фокусировки.

Диапазоны

Кольцо фокусировки работает во всех

1. FULL (1 м–∞)

режимах фокусировки.

2. 3 м–∞

Когда в режиме AF выбрана покадровая

фокусировка [ONE SHOT], после завершения

автоматической фокусировки ее можно

откорректировать вручную. Для этого

продолжайте удерживать кнопку спуска затвора

наполовину нажатой (постоянно доступная

ручная фокусировка).

РУС-6

4.

Зумирование

Для зумирования поверните кольцо

зумирования.

Обязательно прекратите зумирование

перед фокусировкой. Его выполнение после

фокусировки может повлиять на фокус.

РУС-7

5.

Метка компенсации

6.

Инфракрасный указатель

бесконечности

Метка компенсации бесконечности

Инфракрасный указательШкала расстояний

Инфракрасный указатель корректирует настройку

фокуса, если используется монохромная

инфракрасная пленка. Вручную сфокусируйтесь на

Шкала расстояний

Индикатор расстояния

объекте, а затем отрегулируйте шкалу расстояний,

Чтобы компенсировать смещение точки

на которую указывает индикатор расстояния,

фокусировки на бесконечности, вызываемое

поворачивая кольцо фокусировки к соответствующей

перепадами температуры, положение,

метке инфракрасного указателя перед съемкой.

соответствующее бесконечности, имеет

В некоторых камерах EOS нельзя использовать

небольшой допуск (∞).

инфракрасную пленку. См. инструкции к своей

При нормальной температуре точка

камере EOS.

бесконечности — это точка, в которой

вертикальная линия L-образной метки на

OO Положение инфракрасного указателя

шкале расстояний совпадает с линией

базируется на длине волны 800 нм.

индикатора расстояния.

OO

Величина компенсации зависит от фокусного расстояния

(большая в широкоугольном диапазоне и маленькая

Для точной ручной фокусировки на объектах,

в положении телефото). Устанавливая величину

расположенных на бесконечном расстоянии,

компенсации вручную, ориентируйтесь на положение

поворачивайте кольцо фокусировки,

инфракрасного указателя, равное 100 или 70 (мм).

контролируя изображение в видоискателе или

OO При использовании инфракрасной пленки

увеличенное изображение* на ЖК-дисплее.

обязательно придерживайтесь инструкций

ее производителя.

* Для камер с поддержкой съемки в режиме Live View.

OO При съемке используйте красный фильтр.

РУС-8

7.

Image Stabilizer (Стабилизатор изображения)

В режимах AF и MF можно использовать Image Stabilizer (Стабилизатор изображения).

1

Установите переключатель

2

Выберите режим стабилизатора.

3

Сначала нажмите наполовину

STABILIZER в положение ON.

кнопку спуска затвора, а затем

OO

MODE 1: вибрации компенсируются

нажмите ее до конца, чтобы

OO

Если вы не хотите использовать

во всех направлениях. Этот режим

сделать снимок.

функцию Image Stabilizer

особенно эффективен при съемке

(Стабилизатор изображения),

неподвижных объектов.

OO

MODE 1, 2: нажмите

установите переключатель

OO

MODE 2: выполняется компенсация

наполовину кнопку

в положение OFF.

вертикального сотрясения

спуска затвора, чтобы

камеры при выполнении

стабилизировать

снимков с проводкой камеры

изображением в видоискателе

в горизонтальном направлении,

и включить стабилизацию.

а также горизонтального

OO

MODE 3: нажмите наполовину

сотрясения камеры при

кнопку спуска затвора, чтобы

съемке с проводкой камеры

инициировать измерение

в вертикальном направлении.

величины стабилизации,

OO

MODE 3: вибрации компенсируются

а затем нажмите ее до конца,

только во время экспозиции. Во

чтобы включить стабилизацию.

время съемки с проводкой вибрация

компенсируется во время экспозиции

только в одном направлении,

аналогичном режиму MODE 2.

РУС-9

8.

Рекомендации по использованию функции

Image Stabilizer (Стабилизатор изображения)

Функция Image Stabilizer (Стабилизатор изображения) этого объектива эффективна при

съемке с рук в следующих ситуациях.

■ MODE 1 ■ MODE 2

ON (ВКЛ.)

ON (ВКЛ.)

OFF (ВЫКЛ.)

OFF (ВЫКЛ.)

OO При недостаточном освещении, например

OO При съемке движущихся объектов с проводкой.

в помещении или на улице ночью.

OO В местах, где запрещена съемка со

■ MODE 3

вспышкой, таких как музеи и театры.

OO Если приходится снимать из неустойчивого

OO Так как сотрясение камеры

положения.

стабилизируется только во время

OO Когда невозможно использовать короткое

экспозиции, сопровождать объекте проще

значение выдержки.

в ситуациях, подобных съемке быстро

и произвольно передвигающегося игрока

во время спортивной фотосъемки.

РУС-10

Рекомендации по использованию функции Image Stabilizer (Стабилизатор изображения)

OO Image Stabilizer (Стабилизатор изображения)

OO При использовании штатива рекомендуется

не компенсирует размытие, вызванное

выключать Image Stabilizer (Стабилизатор

движением объекта во время съемки.

изображения) для экономии заряда

OO

Установите переключатель STABILIZER в

аккумулятора.

положение OFF при съемке с ручной выдержкой

OO Если камера установлена на монопод,

(длительная выдержка). Если переключатель

функция Image Stabilizer (Стабилизатор

STABILIZER установлен в положение ON,

изображения) эффективна так же, как при

функция Image Stabilizer (Стабилизатор

съемке с рук. Тем не менее при некоторых

изображения) может вызывать ошибки.

условиях съемки эффективность функции

OO Функция Image Stabilizer (Стабилизатор

Image Stabilizer (Стабилизатор изображения)

изображения) может работать не очень

снижается.

эффективно в следующих случаях:

OO Функция Image Stabilizer (Стабилизатор

• при съемке с очень быстро движущегося

изображения) работает также при

автомобиля;

использовании объектива с удлинительным

• при резком переключении камеры на съемку

тубусом EF12 II или EF25 II.

с проводкой в режиме Mode 1.

OO На некоторых камерах можно заметить

OO Функция Image Stabilizer (Стабилизатор

сотрясение изображения, в частности после

изображения) требует большего потребления

срабатывания затвора. Однако на съемку это

энергии, когда переключатель в положении

не влияет.

ON, по сравнению с обычной съемкой, когда

OO Если в пользовательских функциях камеры

переключатель в положении OFF, результатом

вы измените кнопку, назначенную режиму AF,

чего может стать уменьшение количества

Image Stabilizer (Стабилизатор изображения)

возможных снимков или продолжительности

включится после нажатия новой кнопки AF.

видеосъемки.

OO Image Stabilizer (Стабилизатор изображения)

работает в течение примерно двух секунд

даже после того, как вы уберете палец с

кнопки спуска затвора. Не снимайте объектив

с камеры при работающем стабилизаторе.

Это может вызвать неполадки.

OO На камерах EOS-1V, 3, 30/33, 30V/33V,

50/50E, 300, IX, IX 7 и D30 Image Stabilizer

(Стабилизатор изображения) не работает

в режиме автоспуска.

РУС-11

9.

Крепление к штативу (продается отдельно)

Этот объектив можно использовать с кольцом для крепления к штативу A II (W II), которое

продается отдельно.

Установка крепления к штативу

Точк а

Кольцо

④

⑥

крепления

к штативу

③

⑦

①

Ручка

②

замка

⑤

1 Откройте кольцо

2 Подсоедините крепление

3 Зафиксируйте крепление

крепления к штативу.

к штативу к объективу.

к штативу на объективе.

OO Поверните ручку замка

OO С открытым кольцом

OO Одновременно тяните за

против часовой стрелки,

вставьте крепление

ручку замка (

➄

) и вставьте

пока она не будет

к штативу в место установки

конец открытого кольца, пока

разблокирована (около 3

и закройте кольцо (

➃

).

оно не будет установлено

поворотов) (

➀

).

в исходном положении (

➅

).

OO Потяните за ручку в

OO Поверните и затяните ручку

направлении стрелки (

➁

),

замка, чтобы надежно

чтобы разблокировать

зафиксировать ее на

кольцо (

➂

).

объективе (

➆

).

Чтобы снять крепление к штативу, выполните приведенные выше действия в обратном

порядке, удерживая камеру и объектив.

Регулировка крепления к штативу

Путем поворота и разблокирования ручку замка крепления к штативу вы можете повернуть

камеру, чтобы настроить изображение для съемки в любом вертикальном или горизонтальном

положении.

РУС-12

10.

Бленда

Бленда ET-78B не позволяет нежелательным лучам света попадать в объектив, а также

защищает его переднюю часть от дождя, снега и пыли.

Метка точки крепления

Красная точка

Кнопка

Красная

Красная

точка

точка

● Снятие

Метка остановкиМетка точки крепления

Чтобы снять бленду, нажмите и удерживайте

кнопку, которая расположена на ней сбоку,

● Установка

и поворачивайте бленду по стрелке, пока

Совместите красную метку точки крепления

метка точки крепления на бленде не окажется

на бленде с красной точкой на передней

напротив красной точки на передней стороне

стороне объектива, а затем поверните бленду

объектива. Для хранения бленду можно

в направлении стрелки до щелчка.

перевернуть и установить на объектив

обратной стороной.

OO Неправильная установка бленды может стать причиной виньетирования (затемнения по периметру

изображения).

OO При установке и снятии бленды держите и вращайте ее за основание. В некоторых случаях бленда

может деформироваться, если поворачивать ее, удерживая около края.

РУС-13

11.

Экстендеры (продаются отдельно)

Ниже приведены технические характеристики объектива при использовании экстендера

EF1.4x III или EF2x III.

Экстендер EF1.4x III Экстендер EF2x III

WIDE TELE WIDE TELE

Фокусное расстояние (мм)

98 280 140 400

Диафрагма

f/5.6-45 f/5.6-45 f/8-64 f/8-64

По диагонали

25°20′ 8°50′ 16°20′ 6°10′

Угол обзора

По вертикали

13°50′ 4°55′ 9°10′ 3°30′

По горизонтали

20°50′ 7°20′ 13°40′ 5°10′

Максимальное увеличение (×)

0,14 0,39 0,22 0,59

Фотосъемка в режиме AF

k k

*

1

*

1

k: Возможна фотосъемка в режиме AF.

*1: При использовании камеры*

2

, поддерживающей режим AF при величине диафрагмы f/8, возможна

фотосъемка в режиме AF.

Если используется любая другая камера, при съемке применяйте ручную фокусировку (MF).

*2: Обратитесь к руководству пользователя камеры, а также посетите веб-сайт Canon.

OO Установите экстендер на объектив, а затем установите объектив на камеру. Чтобы снять экстендер,

выполните действия в обратном порядке. Если сначала установить экстендер на камеру, могут

возникнуть ошибки.

OO Можно использовать только один экстендер.

При установке экстендера скорость автофокусировки уменьшиться для обеспечения должного управления.

РУС-14

12.

Фильтры (продаются

14.

Удлинительные тубусы

отдельно)

(продаются отдельно)

Фильтры устанавливаются в резьбу крепления

Для съемки с большим увеличением можно

фильтра на передней части объектива.

установить удлинительный тубус EF12 II

или EF25 II. Расстояние фокусировки и

OO Можно установить только один фильтр.

OO Если требуется поляризационный фильтр,

увеличение представлены в таблице ниже.

используйте фильтр с круговой поляризацией

Canon PL-C B (72 мм).

Диапазон расстояний

Увеличение

OO Во время настройки поляризационного

фокусировки (мм)

(кратность)

фильтра снимите бленду.

Мини-

Макси-

Мини-

Макси-

мальное

мальное

мальное

мальное

рассто-

рассто-

рассто-

рассто-

13.

Оптические конвертеры

яние

яние

яние

яние

70 мм

530 629 0,25 0,16

для съемки крупным

EF12 II

200 мм

882 3451 0,34 0,06

планом (продаются

70 мм

406 410 0,43 0,37

EF25 II

200 мм

796 1780 0,43 0,14

отдельно)

Для точной фокусировки рекомендуется

Установка оптического конвертера для съемки

крупным планом 500D (72 мм) позволяет

использовать режим MF.

вести макросъемку.

Конвертер обеспечивает увеличение от 0,14x

до 0,70x.

OO Оптический конвертер для съемки крупным

планом 250D установить нельзя, так как

отсутствует подходящий для данного

объектива размер.

OO Для точной фокусировки рекомендуется

использовать режим MF.

РУС-15

Технические характеристики

Фокусное расстояние/Диафрагма 70-200mm f/4

Конструкция объектива 15 групп, 20 элементов

Минимальная диафрагма f/32

По диагонали: от 34° до 12°, по вертикали: от 19°30′ до 7°,

Угол обзора

по горизонтали: от 29° до 10°

Минимальное расстояние фокусировки 1,0 м

Максимальное увеличение 0,27x (при 200 мм)

Поле зрения Прибл. 354 x 236–129 x 87 мм (при 1,0 м)

Диаметр фильтра 72 мм

Макс. диаметр и длина 80 x 176 мм

Вес Прибл. 780 г

Бленда ET-78B

Крышка объектива E-72 II

Чехол LP1224

OO Длина объектива измеряется от поверхности крепления до передней стороны объектива.

Длина при установленной крышке объектива и пылезащитной крышке больше на 24,2 мм.

OO Приведенные данные о размере и весе относятся только к самому объективу, если не

указано иное.

OO Параметры диафрагмы указаны на камере.

OO Все приведенные данные измерены в соответствии со стандартами Canon.

OO Технические характеристики и внешний вид изделия могут быть изменены без

предварительного уведомления.

РУС-16

Происхождение: Данную информацию можно найти на коробке продукта.

Дата изготовления: Данную информацию можно найти на коробке продукта.

Импортер:

Россия: ОOO “Канон Ру” 109028, Россия, город Москва, наб.

Серебряническая, дом 29, бизнес центр «Серебряный город», 8 этаж.

Беларусь: Данную информацию можно найти на коробке продукта.

Утилизация продукции

Данную продукцию следует утилизировать должным образом, в соответствии с действующим

национальным и местным законодательством.

«Canon Inc.»

3-30-2 Шимомаруко, Охта-ку, Токио, 146-8501, Япония

РУС-17

CEL-SX4VA200 1017Ni © CANON INC. 2017
