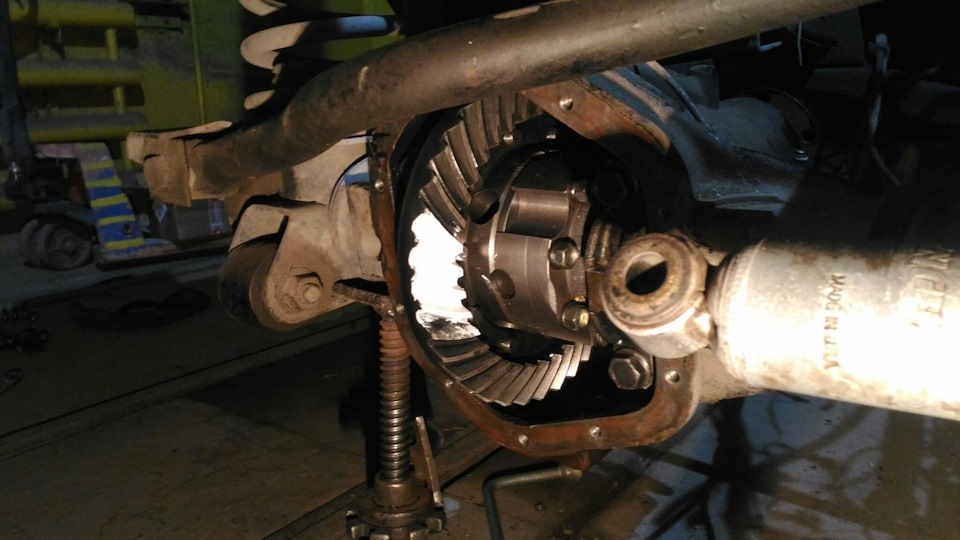

Мотор снят, грех не залезть в передний мост, ведь все так близко и доступно)

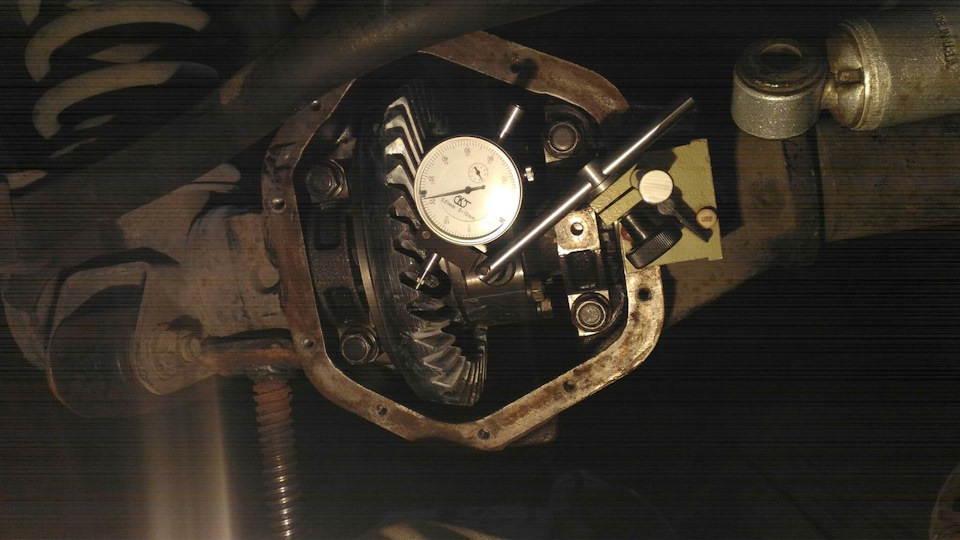

прежде всего подвергся нападкам дифф и не зря, отсутствовало регулировочное кольцо хвостовика, видимо предыдущему хозяину было лень покупать стопку колец, но мы не из таких) для подбора нужного размера кольца я откопал микрометр, приобрел смотровое зеркальце на телескопической ручке и друг принес индикатор)
Полный размер
такой наборчик обошелся мне около 2 тысяч. Естественно лишнее я вернул обратно в магазин)

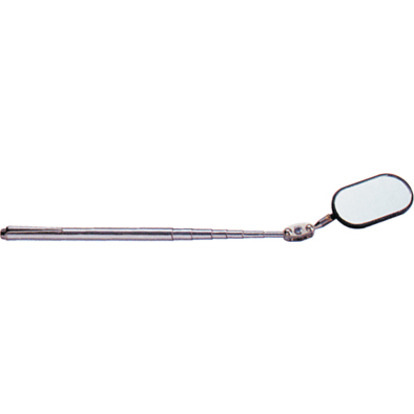

вылет хвостовика регулировали вот такой приспособой :
licota стоило в районе 650р
фоток естественно нет, но если вкратце то хвостовик должен встать так, чтобы его зубья одинаково выступали за пределы зубьев ГП, примерно так:
вид 1
вид 2
более подробно можно почитать тут Самостоятельная регулировка редуктора моста Спайсер в условиях гаража

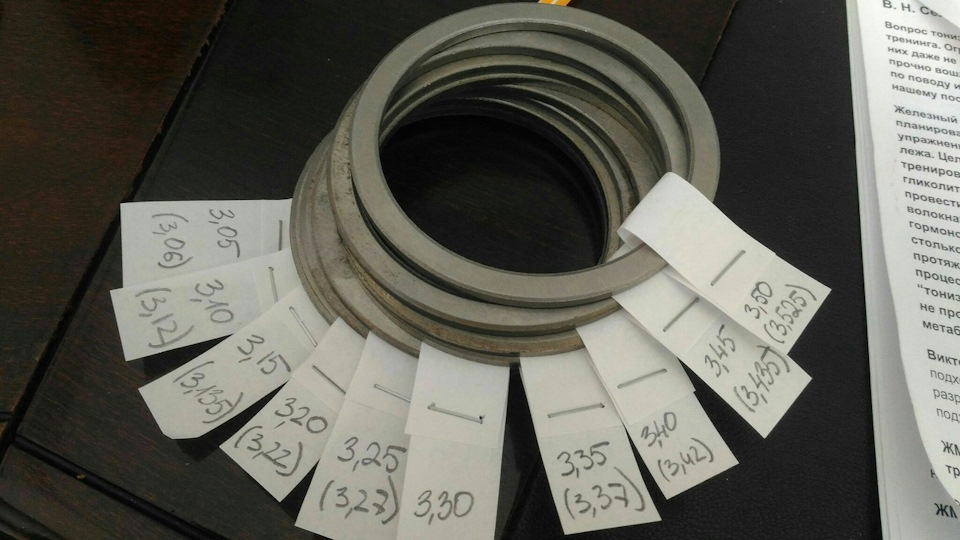

кольцо на хвостовик 3,75мм нам пришлось по размеру, но есть нюанс, в магазин лучше идти с микрометром, т.к. это кольцо нам продали якобы с размером 4мм))
немного сложнее с рег.кольцом диффа, нужно правильно выставить тепловой зазор, здесь нам пригодлся индикатор.
Полный размер
тепловой зазор 0,22
здесь мы попали с третьего раза, кольцо подошло с размером 3,20мм, а тепловой зазор получился в 0,22мм, что попадает в допуск.
здесь документация завода изготовителя по регулировке и ремонту моста спайсер :
Учебно-методическое пособие

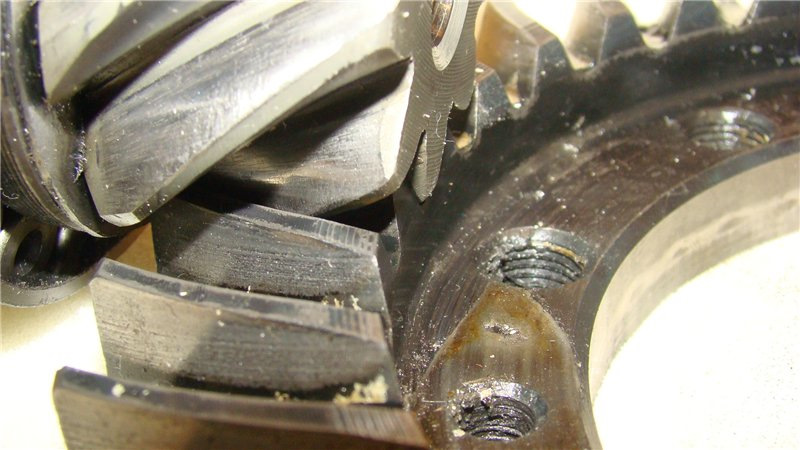

ну а потом посмотрели пятно контакта, все в норме :
Полный размер

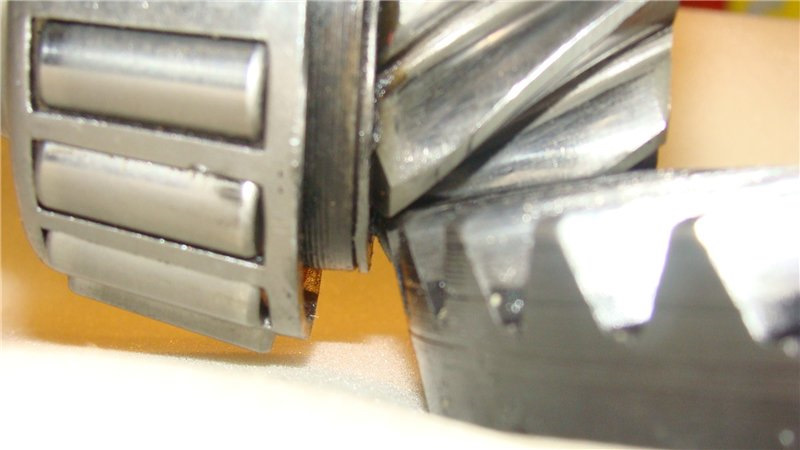

пятно контакта
ну конечно же все подшипники на диффе и хвостовике поменяны на новые)

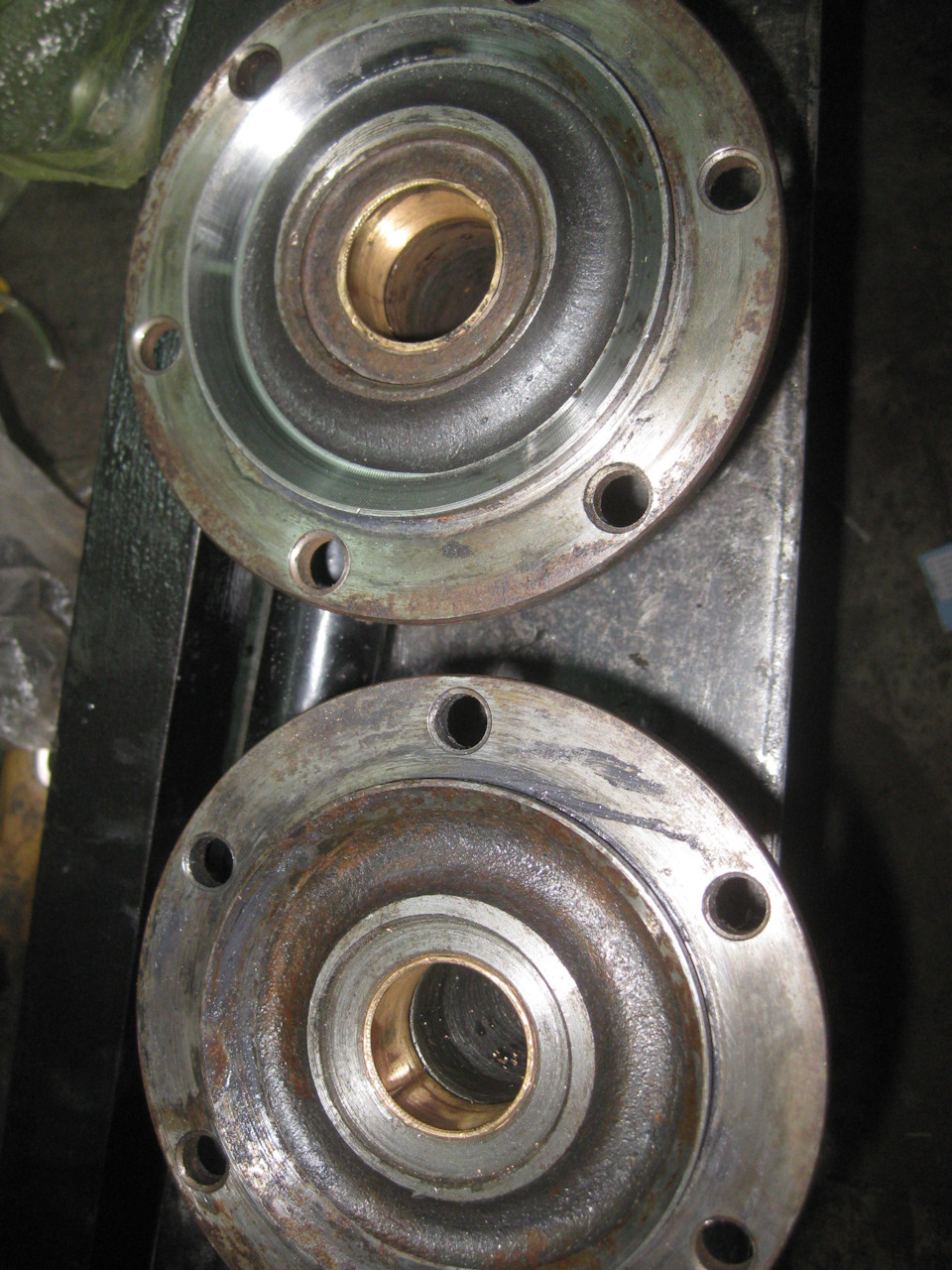

Далее по списку пошли цапфы, в них поменял медные кольца и расточил их у токаря под посадочный размер полуоси:
Полный размер
развертку на 32 в городе не нашел, пришлось нести к токарю. час работы и 500р на стол)
немного доработал ограничители поворота, ведь все знают как родные плющатся))
Полный размер
в ремонте уаза без сварки не обходится)

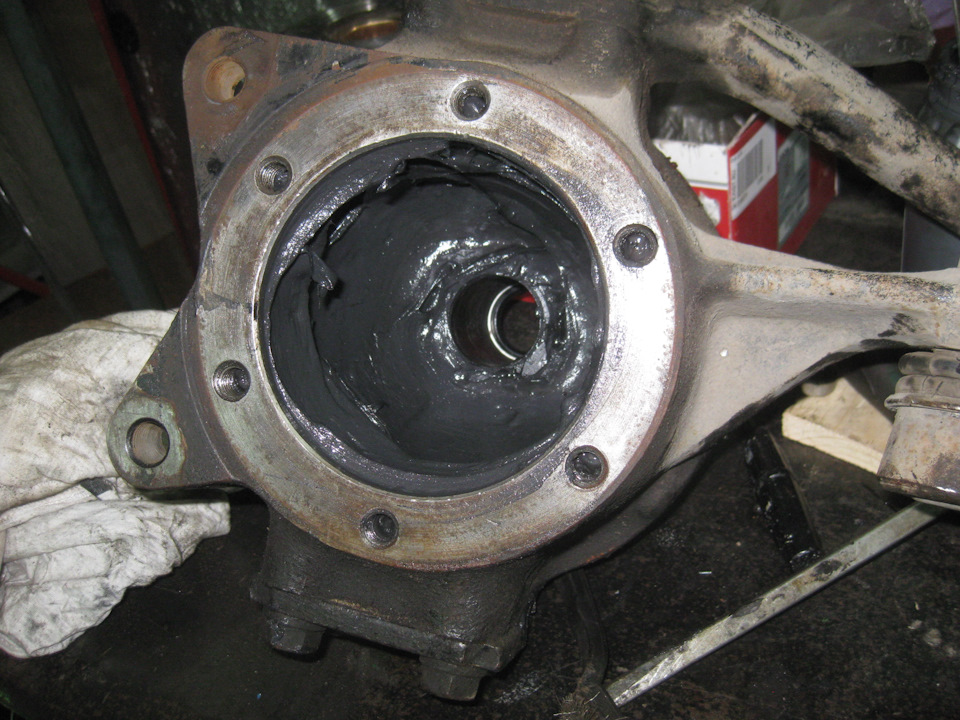

новые сальники и смазка)
Полный размер
новые набивки шаровых и сальники полуосей
Полный размер
сальники ступиц и смазка шрус-4
Полный размер
ну и по обычаю шрус-4 мне в корпус кулака))

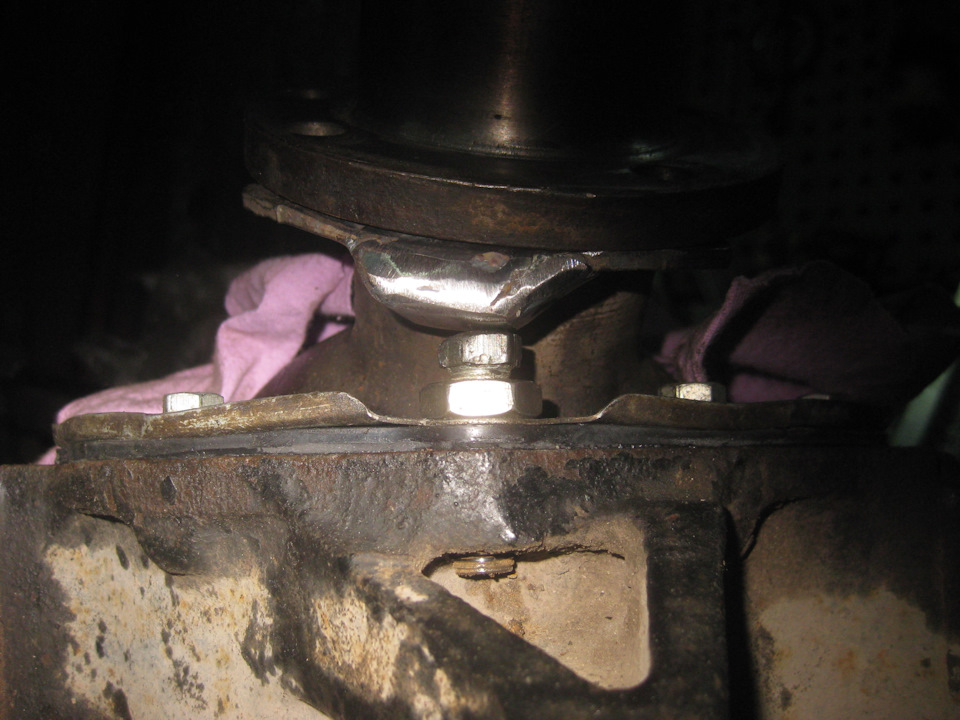

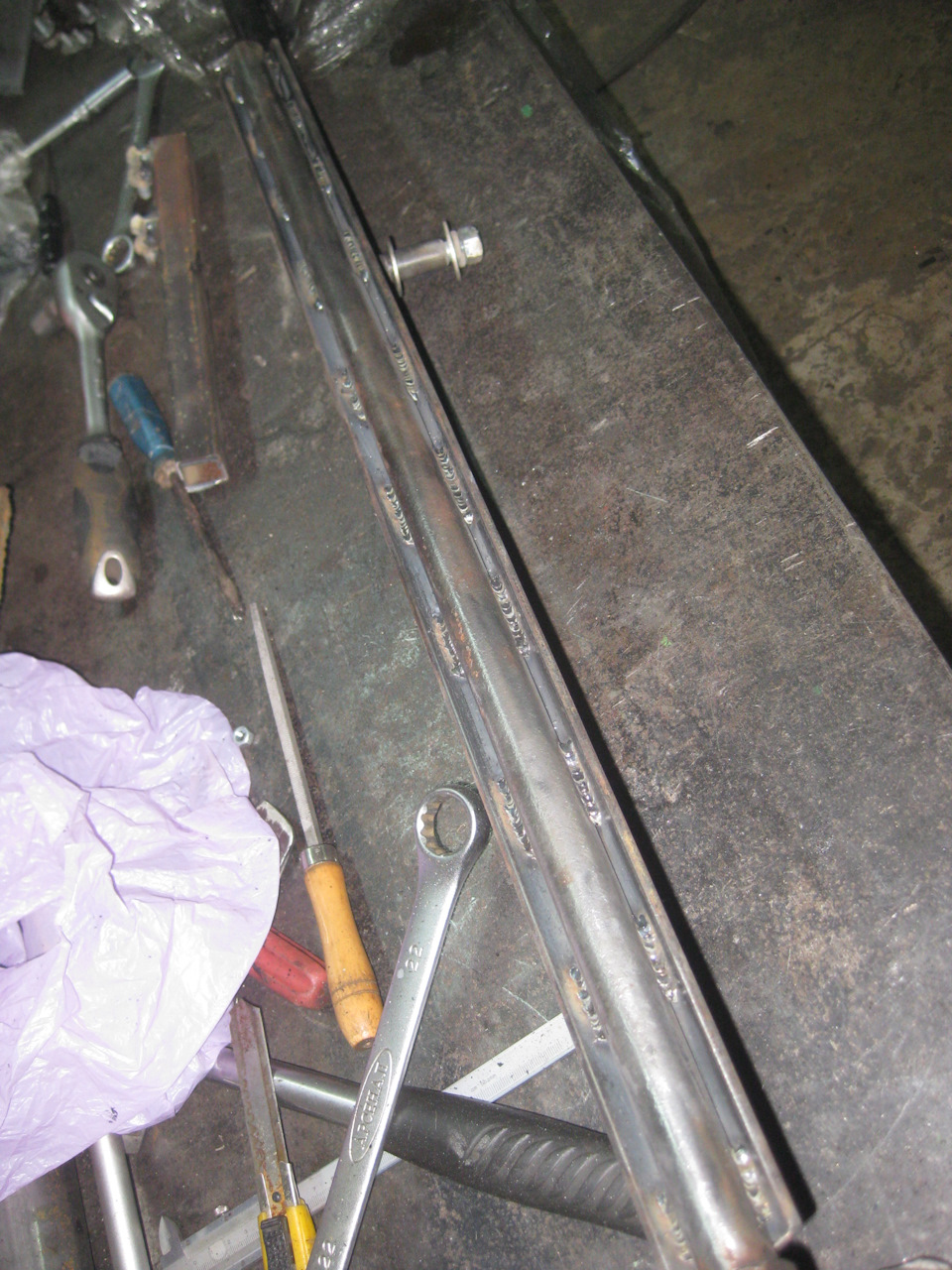

попутно обварил рулевую тягу, решение спорное но пусть будет:
Полный размер
уголок 40х40 стенка
и не могу не заметить, что тормозные суппорта были установлены так себе. на левом стояли короткие болты, а правый был не закручен на всю длину болта.
на этом на сегодня откланяюсь, надобно подключить систему охлаждения))
Автор: /алексейНН/
Опубликовано: 1776 дней назад (26 июля 2014)
Блог: АВТОМОБИЛЬНЫЙ КЛУБ
Рубрика: УАЗ
Редактировалось: 2 раза — последний 26 июля 2014
+1↑Голосов: 1
Статистика по оценкам
СПАЙСЕР
(мост типа спайсер)
Картер моста собран из литого картера первостепенной передачи, а также запрессованных в него кожухов (чулков) полуосей и штампованной крышки. Надо отметить, что отсутствие стандартного разъёма в плоскости моста придаёт конструкции моста высшую жёсткость, ненагруженность соединения крышки с картером в принципе сокращает течи по их стыку, а размещение первостепенной основной передачи и дифференциала моста в едином картере обеспечивает высшую точность зацепления механизмов и узлов и поболее подходящие условия для работы подшипников. Благодаря всем эти индивидуальностям конструкции настоящий ресурс мостов существенно увеличился. Действительно не считая того, сейчас для доступа к первостепенной паре и дифференциалу совершенно не неизбежно демонтировать мост с авто и «половинить» его– очень просто снять крышку. Техническое обслуживание моста «Спайсер» сводится к поддержанию нормального уровня масла в блоке картера и его подмене, контролю за состоянием уплотнений и креплений моста и устранению возникающих зазоров в подшипниках дифференциала и шестерни . Подробно операции обслуживания и ремонта мостов «Спайсер» изложены в «Руководстве по техническому обслуживанию и ремонту автомобиля УАЗ-Патриот» ИР-05808600.050-2005. Издание третье. 2007г. Для уменьшения коробления ведомой шестерни при её термообработке и, как следствие, снижения шумности, повышения надёжности и долговечности главной передачи была увеличена на 8 мм толщина «подложки» ведомой шестерни. К сожалению, эта мера привела к изменению левой чашки дифференциала. Однако, новый дифференциал можно будет использовать на прежних одноступенчатых мостах с разъёмным картером при условии установки на шипе чашки кольца-компенсатора. Мосты «Спайсер» унифицированы с одноступенчатыми мостами старой конструкции ещё по целому ряду деталей. Это подшипники дифференциала, полуоси заднего моста и практически все детали ступичных узлов. Передний подшипник с двойным уплотнением (469-2307086-03) и новая двукромочная манжета фланца ведущей шестерни унифицированы с аналогичными деталями П-образных («военных») мостов производства ОАО «УАЗ». Что касается передних ведущих и управляемых мостов, то здесь, кроме вышеизложенных моментов, следует отметить новые шарниры равных угловых скоростей (ШРУС) типа «Бирфильд», которые гораздо долговечнее шарниров старой конструкции («Вейс»). ШРУСы такого типа знакомы нашим водителям по переднеприводным моделям как отечественного, так и зарубежного производства. В настоящее время такими шарнирами комплектуется все мосты типа «Спайсер» и «Тимкен». Их владельцам нелишне будет напомнить, что для смазывания шарниров «Бирфильд» используется специальная смазка ШРУС-4 (ШРУС-4), которую нужно закладывать не во всю внутреннюю полость поворотного кулака, как раньше, а только в сам шарнир. Применение смазок другого типа, в том числе традиционной «Литол-24», недопустимо. В процессе эксплуатации добавление смазки в шарнир не требуется. Внутренняя полость поворотного кулака заполняется смазкой «Литол-24». Выпускаемые заводом в настоящее время мосты типа «Спайсер» имеют передаточное число 4,111 (37:9) или 4,625 (37:8). Мосты с передаточным числом 4,111 устанавливаются в основном на автомобили с бензиновыми двигателями, а с передаточным числом 4,625 – на автомобили с дизельными двигателями. Работа по совершенствованию конструкции ведётся на заводе постоянно, и мы постараемся информировать вас обо всех выходящих в свет новинках в гамме ведущих мостов УАЗа. В начале 90-х годов для нового автомобиля УАЗ-3160 на Ульяновском автомобильном заводе были разработаны ведущие мосты типа «Спайсер» с неразъёмным картером. В настоящее время мосты «Спайсер» устанавливаются на автомобили UAZ-Hanter, UAZ-Patriot, УАЗ-23602, УАЗ-23632…
ПЕРЕДНИЙ МОСТ
Рис.1 Главная передача:
1 — болт; 2, 33 — пружинные шайбы; 3 — ведомая шестерня; 4, 24 — полуоси; 5 — регулировочное кольцо; 6, 22 — подшипники; 7 — распорная втулка; 8 — наружная обойма наружного роликового подшипника; 9 — роликовый подшипник; 10 — упорное кольцо;11 — сальник; 12 — отражатель; 13- фланец; 14 — шайба; 15 — гайка;16 — картер моста; 17 — регулировочное кольцо ведущей шестерни; 18 — наружная обойма внутреннего роликового подшипника; 19 — внутренний роликовый подшипник; 20 — маслоотражательное кольцо; 21 — вал с ведущей шестерней; 23 — регулировочная гайка подшипников дифференциала; 25, 39 — правая и левая части корпуса дифференциала; 26 — болт; 27, 40- опорные шайбы шестерней полуоси; 28, 43 — шестерни полуоси; 29, 45 — оси сателлитов дифференциала; 30, 41, 44, 46 — сателлиты дифференциала; 31, 38 — крышки подшипников дифференциала; 32 — фиксатор регулировочной гайки подшипников дифференциала; 34, 36, 37 — болты; 35 — крышка картера главной передачи; 42 — прокладка крышки картера главной передачи
Возможные неисправности
Причина неисправности Способ устронения
постоянный повышенный шум при работе переднего моста
1.Износ или неправильная регулировка подшипников дифференциала.
2.Неправельная регулировка. повреждение либо износ шестерён или подшипников редуктора.
3.недостаточное количество масла в картере моста. 1.1.Замените изношенные детали, отрегулируйте подшипник дифференциала.
2.2.Определите неисправность редуктора, отремонтируйте или замените его
3.3.Востановите уровень масла, проверте, нет ли утечки масла через уплотнения картера переднего моста
Шум при разгоне автомобиля и торможении двигателем
1.Неправельная регулировка зацепления шестерён главной передачи.
2.Неправельный боковой зазор в зацеплении шестерён главной передачи.
3.Увеличенный зазор в подшипниках ведущей шестерни вследствие ослабления гайки крепления фланца или износа подшипников. 1.1. Отрегулируйте зацепление.
2.2.Отрегулируйте зазор.
3.3.Отрегулируйте зазор, при необходимости замените подшипники.
Стук в начале движения автомобиля
Износ отверстия под ось сателлитов в коробке диффиринциала Замените коробку диффиринциала и при необходимости ось сателлитов
Замена сальника вала ведущей шестерни редуктора переднего моста
Заменяйте сальник при обнаружении утечки масла из-под фланца редуктора.
Примечание
Течь масла может быть вызвана также избытком масла в картере или засорением сапуна.
Вам потребуются: торцовая головка «на 27», вороток, отвертка с плоским лезвием, динамометрический ключ.
1. Затормозите автомобиль стояночным тормозом, установите упоры под задние колеса автомобиля. Поднимите и установите переднюю часть автомобиля на опоры.
2. Удерживая болты от проворачивания, отверните четыре гайки крепления карданного вала к фланцу редуктора переднего моста, выньте болты и отведите вал в сторону (см. «Снятие и установка карданной передачи»).
3. Отверните гайку крепления фланца вала привода переднего моста и снимите фланец с отражателем.
4. Поддев отверткой, извлеките сальник из картера моста.
5. Оправкой подходящего размера запрессуйте новый сальник на место.
Примечание
В качестве оправки можно использовать старый сальник.
6. Установите детали в порядке, обратном снятию.
7. Затяните гайку фланца вала ведущей шестерни переднего моста, проворачивая вал за фланец, чтобы подшипники сели на место (см. «Регулировка подшипников главной передачи переднего моста»).
Снятие и установка муфты отключения колеса
Муфту отключения колес снимают для ее замены или получения доступа к другим агрегатам.
Вам потребуются: ключ «на 14», отвертка с плоским лезвием, съемник наружных стопорных колец.
1. Выверните три винта крепления… 2. …и снимите колпак муфты. 3. Выверните шесть болтов крепления муфты отключения колеса и снимите ее. 4. Выверните три винта крепления крышки муфты к фланцу… 5. …и снимите крышку.6. Съемником для наружных стопорных колец разожмите стопорное кольцо, поддев его отверткой? 7. «снимите стопорное кольцо и установленную под ним шайбу» 8. ….и извлеките из фланца шлицевую втулку.
9. Установите детали в порядке, обратном снятию.
Снятие и установка полуоси
Полуоси передних колес снимают для замены при повреждении, выходе из строя шарниров равных угловых скоростей (ШРУСов) или для получения доступа к другим агрегатам.
1. Затормозите автомобиль стояночным тормозом, установите упоры под задние колеса автомобиля. Поднимите и установите переднюю часть автомобиля на опоры, снимите колесо. 2.Снимите тормозной диск (см. «Замена тормозного диска»). 3. Снимите датчик частоты вращения колеса (см. «Замена датчиков антиблокировочной системы тормозов»). 4. Выверните болты крепления цапфы к поворотному кулаку и снимите цапфу в сборе со ступицей и муфтой отключения колеса (см. «Снятие и установка поворотного кулака»). 5. Извлеките из картера моста полуось в сборе со ШРУСом.
6. Перед установкой полуоси заложите в шарниры равных угловых скоростей чистую консистентную смазку ШРУС-4.
7. Установите детали в порядке, обратном снятию.
Замена сальника полуоси переднего моста
Заменяйте сальник при обнаружении утечки масла из поворотного кулака. Вам потребуется отвертка с плоским лезвием.
Примечание
Утечка масла может быть вызвана также избытком масла в картере или засорением сапуна.
1. Затормозите автомобиль стояночным тормозом, установите упоры под задние колеса автомобиля. Поднимите и установите переднюю часть автомобиля на опоры, снимите колесо.
2. Снимите поворотный кулак (см. «Снятие и установка поворотного кулака») и закрепите его в тисках. 3. Поддев отверткой, извлеките сальник из шаровой опоры поворотного кулака.
4. Установите новый сальник, аккуратно запрессовав его в шаровую опору с помощью оправки подходящего диаметра, и смажьте рабочую кромку сальника смазкой Литол-24.
Примечание
В качестве оправки можно использовать старый сальник.
5. Установите детали в порядке, обратном снятию.
Снятие и установка главной передачи переднего моста
Главную передачу снимают для ремонта или замены. Вам потребуются: ключи «на 10», торцовая головка «на 19», «на 27».
1. Затормозите автомобиль стояночным тормозом, установите упоры под задние колеса автомобиля. Поднимите и установите переднюю часть автомобиля на опоры, снимите колеса.
2. Выверните пробку и слейте масло из переднего моста (см. «Замена масла в переднем мосту»). 3. Извлеките обе полуоси (см. «Снятие и установка полуоси»). 4. Отсоедините левый наконечник рулевой тяги от сошки рулевого механизма (см. «Регулировка и замена наконечников рулевых тяг») и отведите тягу в сторону. 5. Удерживая болты от проворачивания, отверните четыре гайки крепления карданного вала к фланцу редуктора переднего моста и отведите его в сторону (см. «Снятие и установка карданной передачи»). 6. Выверните десять болтов крепления крышки картера главной передачи… 7. …и снимите крышку. 8. Очистите привалочную поверхность от старой прокладки.
9. Отверните гайку крепления фланца вала привода переднего моста.
10. Снимите фланец с отражателем.
11. Выверните по два болта крепления крышек подшипника дифференциала, снимите крышки и извлеките дифференциал в сборе с ведомой шестерней, а затем вал с ведущей шестерней в сборе с задним подшипником.
12. Снимите сальник фланца (см. «Замена сальника вала ведущей шестерни редуктора переднего моста»).
13. Извлеките передний подшипник вала ведущей шестерни из картера переднего моста.
14. Выпрессуйте из картера наружные обоймы переднего и заднего подшипников вала ведущей шестерни.
15. Установите детали в порядке, обратном снятию.
16. Отрегулируйте главную передачу (см. «Регулировка подшипников главной передачи переднего моста»).
17. Залейте масло в картер переднего моста (см. «Проверка уровня и доливка масла в картер переднего моста»).
Разборка и сборка дифференциала переднего моста
Вам потребуются: ключи «на 14», «на 17».
1. Снимите дифференциал в сборе с ведомой шестерней (см. «Снятие и установка главной передачи переднего моста»).
2. Спрессуйте подшипники с цапфы коробки дифференциала.
3. Выверните десять болтов крепления ведомой шестерни к дифференциалу и снимите ведомую шестерню.
4. Выверните восемь болтов чашек коробки дифференциала и разъедините чашки.
5. Извлеките шестерни дифференциала и сателлиты с осями.
6. Соберите дифференциал в порядке, обратном снятию.
Примечание
Перед сборкой дифференциала смажьте трансмиссионным маслом шестерни полуосей, сателлиты, упорные шайбы и оси сателлитов.
7. Затягивайте болты крепления ведомой шестерни коробки дифференциала равномерно, вворачивая каждый болт по одному обороту, поочередно переходя от болта к болту по диаметру.
Регулировка подшипников главной передачи переднего моста
Подшипники главной передачи регулируйте в следующем порядке.
1. Подберите регулировочное кольцо 5 (см. рис. 6.4). Его толщина d1 (рис. 6.5) определяется (с точностью +-0,025 мм) исходя из действительных размеров В и Г (см. рис. 6.5 и 6.6) по формулеd1 = B — (111,960 + Г) (мм).
Рис. 6.6. Регулировочные параметры подшипников дифференциала
Рис. 6.7. Измерение монтажной высоты подшипника ведущей шестерни главной передачи:
1 — оправка; 2 — наружная обойма подшипника; 3 — подшипник
Установите кольцо в картер 16 (см. рис. 6.4) главной передачи.
2. Установите вал ведущей шестерни в картер переднего моста.
Примечание
Проверьте момент проворачивания вала ведущей шестерни. Он должен составлять 1,0-2,0 Н/см (0,1-0,2 кгс/см).
3. При установке дифференциала в сборе с ведомой шестерней измерьте размер Е (рис. 6.7), приложив осевое усилие Р, равное 4000-5000 Н (400-500 кгс), и провернув несколько раз шестерню, чтобы ролики подшипника заняли правильное положение. Измерьте в картере расстояние Б (см. рис. 6.5) от оси ведущей шестерни до упорного торца подшипника дифференциала. По действительным размерам Б, Е и монтажному размеру ведомой шестерни, равному 50 мм, подберите (с точностью +-0,025 мм) регулировочное кольцо по формуле
d2 = Б — (Е + 50 + Х) (мм), где d2 — толщина регулировочного кольца;
X — предельное отклонение от монтажного размера, равное 50 мм, с соответствующим знаком (плюс или минус), этот размер нанесен электрографом на торец ведомой шестерни.
4. Установите дифференциал в сборе с наружными кольцами его подшипников и регулировочным кольцом в картер переднего моста и закрепите его.
5. Отрегулируйте подшипники 6 и 22 (см. рис. 6.4) дифференциала переднего моста затяжкой гайки 23, периодически вращая дифференциал, чтобы ролики подшипников заняли правильное положение. После затяжки гайки суммарный момент проворачивания ведущей шестерни дифференциала (Мв. ш.) должен быть в пределах Мв. ш. + (0,21-0,42) (Нм). Проверку выполняйте проворачиванием за ведущую шестерню.
Рис.(6.8.) Измерение установочного размера дифференциала с подшипником:
1, 5 — оправка; 2 — дифференциал в сборе с ведомой шестерней; 3 — подшипник; 4 — наружная обойма подшипника
Примечание
Боковой зазор в зацеплении шестерен установленного нового комплекта главной передачи проверяйте и регулируйте после регулировки положения шестерен.
Боковой зазор проверяют индикатором, стойка которого прикреплена к картеру моста в направлении, п
рпендикулярном поверхности зуба ведомой шестерни при закреплении к картеру стойки индикатора. Проверку зазора проводите на трех-четырех зубьях, равномерно расположенных по окружности. Разброс значений зазора не должен превышать 0,05 мм. Нормальный боковой зазор должен быть в пределах 0,15-0,25 мм. Если боковой зазор меньше указанного значения, то подобранное регулировочное кольцо следует заменить кольцом меньшей толщины. При проверке и регулировке бокового зазора предварительный натяг в подшипниках дифференциала создавать необязательно.
6. Затяните регулировочную гайку 23 до соприкосновения с подшипниками и исчезновения в них зазора.
7. Проверьте зацепление шестерен главной передачи по пятну контакта, для чего окрасьте зубья ведомой шестерни краской (по 2 зуба в трех-четырех местах равномерно по окружности). 8. Притормаживая за фланец вал ведущей шестерни, вращайте ведомую шестерню в обоих направлениях до тех пор, пока на зубьях шестерен не обозначатся пятна контакта, как показано на рис. 6.8.
Примечание
При правильной регулировке зацепления шестерен пятно контакта должно быть расположено в местах зубьев, показанных на рис. 6.8 (поз. 1).
При контакте на вершине зуба (поз. 2) передвиньте ведущую шестерню к ведомой, увеличив толщину регулировочного кольца, причем для сохранения значения бокового зазора отодвиньте ведомую шестерню от ведущей.
При контакте у основания зуба (поз. 3) отодвиньте ведущую шестерню от ведомой, уменьшив толщину регулировочного кольца, причем для сохранения значения бокового зазора подвиньте ведомую шестерню к ведущей.
Рис. (6.9.) Расположение пятна контакта на зубьях шестерен главной передачи:
А — сторона переднего хода; Б — сторона заднего хода; 1 — правильное расположение; 2 — пятно контакта расположено на вершине зуба; 3 — пятно контакта расположено у основания зуба;4 — пятно контакта расположено на узком конце зуба; 5 — пятно контакта расположено на широком конце зуба
При контакте на узком конце зуба (поз. 4) отодвиньте ведомую шестерню от ведущей, уменьшив толщину регулировочного кольца, при этом для сохранения значения бокового зазора подвиньте ведущую шестерню к ведомой.
При контакте на широком конце зуба (поз. 5) подвиньте ведомую шестерню к ведущей, увеличив толщину регулировочного кольца, а для сохранения значения бокового зазора отодвиньте ведущую шестерню от ведомой.
9. Установите стопорную пластину на крышку подшипника дифференциала.
10. Собрав главную передачу, проверьте ее нагрев после совершения пробной поездки на автомобиле. Если картер переднего моста в зоне подшипников ведущей шестерни и подшипников дифференциала нагревается свыше 90 0С, то снова отрегулируйте предварительный натяг
ЗАДНИЙ МОСТ
На автомобиль Хантер устанавливают одноступенчатые ведущие мосты (рис. 1). Главная передача и дифференциал заднего мостов и переднего по конструкции аналогичны. Задний мост УАЗ Хантера представляет собой жесткую пустотелую балку, на концах которой на подшибниках установленны ступици ведущих колёс, а внутри размещенны главная передача (гипоидная) и дифференциал. От главной передачи крутящий момент передается через полуоси на ступицу.
Обслуживание заднего моста заключается в поддержании необходимого уровня масла в картере и своевременной его смене, проверке уплотнений. своевременном обнаружении и устранении осевых зазоров в шестернях главной передачи, периодической прочистке предохранительного клапана, подтяжке всех креплений и очистке магнитной пробки от металлических частиц при замене масла.
Осевой зазор в подшибниках ведущей шестерни главной передачи не допускается, т.к. при его наличии происходит быстрый износ зубьев шестерён и возможно закливание моста. Проверку наличия осевого зазора производите покачиванием ведущей шестерни за фланец крепления карданного вала.
Осевой зазор в подшипниках дифференциала главной передачи также не допускается. Проверку его производите покачиванием ведомой шестерни (см.рис.1) 2 при снятой крышке 21
Осевой зазор ведомой шестерни главной передачи устраняйте подтяжкой гайки 17 подшипника дифференциала, предварительно сняв стопорную пластину 19.
1 — Картер; 2 — шестерня ведомая главной передачи; 3 — шестерня ведущая главной передачи; 4 — подшипник задний; 5 — подшипник передний; 6 — кольцо; 7 — фланец; 8 — гайка; 9 — шайба; 10 — манжета; 11 — втулка распорная;12 — кольцо регулировочное; 13 — маслоотгонное кольцо; 14 — пробка заливного отверстия; 15 — подшипники дифферинциала;16 — полуось правая; 17 — гайка подшипника дифференциала; 18 — болт; 19 — пластина стопорная; 20 — шайба упорная; 21 — крышка картера; 22 — дифферинциал; 23 — болт; 24 — прокладка; 25 — полуось левая; 26 — клапан предохранительный; 27 — кольцо регулировочное; 28 — болт; 29 — крышка подшипника дифференциала
1 — фланец ведущей шестерни; 2 — задний карданный вал;3 — регулятор тормазных сил;4 — стремянка; 5- подкалотка стремянок; 6 — задний амортизатор; 7 — стойка рычага привода регулятор тормозных сил;8 — картер заднего моста;9 — пробка сливного отверстия; 10 — пробка заливного отверстия.
ОТКРЫТЬ ФАЙЛ pdf: руководство по ремонту МОСТ СПАЙСЕР
← ДВИГАТЕЛЬ 421 его модификации и исполнения Устройство, ремонт, эксплуатация, техническое обслуживание | Руководство по эксплуатации ВОЛГА ГАЗ 24 10 →
Теги: руководство по ремонту, патромост, мост уаз хантер, мост уаз симбир, мост уаз патриот, мост типа спайсер, мост спайсер, мануал по ремонту моста спайсер
Комментарии (2)
Статистика по оценкам
#
4 сентября 2013 в 01:16
+1
МАНУАЛ ПО РЕМОНТУ НА ЗАКАЧКУ pdf ФАЙЛ: МОСТ СПАЙСЕР
Статистика по оценкам
/алексейНН/
#
4 сентября 2013 в 01:23
+1
так же читайте
МОСТ ТИМКЕН : http://kulibinsclub.ru/blogs/klub-uazovodov/most-timken-kolhoznyi-most.html
ВОЕННЫЙ МОСТ РЕДУКТОРНЫЙ : http://kulibinsclub.ru/blogs/klub-uazovodov/reduktornyi-most-voenyi-most-uaz.html
Передний мост автомобилей УАЗ (Спайсер)
На автомобили УАЗ Патриот и УАЗ Хантер, а также все модели на их базе, устанавливаются передние и задние одноступенчатые ведущие мосты типа Спайсер с неразъемным картером, названные так по фамилии американского инженера Кларенса Спайсера
Внешний вид переднего моста «Спайсер»
Мосты типа Спайсер начали устанавливать на автомобиля УАЗ-3160 и УАЗ-3162 Симбир, взамен мостов конструкции Тимкен. Но на эти автомобили, как и на первые модели УАЗ Хантер устанавливали «узкие» мосты шириной 1445 мм.
На УАЗ Патриот стали устанавливать «широкие» мосты, у которых колея 1600мм.
Особенности конструкции
Картер моста состоит из неразъёмного литого картера главной передачи, запрессованных в него кожухов (чулков) полуосей и штампованной крышки картера.
Отсутствие разъёма в поперечной плоскости моста придаёт конструкции высокую жёсткость, ненагруженность соединения крышки и картера уменьшает вероятность течи по стыку, а размещение главной передачи и дифференциала в едином картере обеспечивает высокую точность зацепления и более благоприятные условия для работы подшипников.
Благодаря всем эти особенностям конструкции реальный ресурс мостов значительно возрос. Кроме того, теперь для доступа к главной паре и дифференциалу не надо его снимать и «половинить» – достаточно просто снять крышку.
Для уменьшения коробления ведомой шестерни при её термообработке и, как следствие, снижения шумности, повышения надёжности и долговечности главной передачи была увеличена на 8 мм толщина «подложки» ведомой шестерни.Однако, эта мера привела к изменению левой чашки дифференциала. Но, новый дифференциал можно будет использовать на прежних одноступенчатых мостах с разъёмным картером при условии установки на шипе чашки кольца-компенсатора.
Мосты «Спайсер» унифицированы с одноступенчатыми мостами старой конструкции ещё по целому ряду деталей. Это подшипники дифференциала, полуоси заднего моста и практически все детали ступичных узлов. Передний подшипник с двойным уплотнением (469-2307086-03) и новая двукромочная манжета фланца ведущей шестерни унифицированы с аналогичными деталями П-образных («военных») мостов производства ОАО «УАЗ».
Что касается передних ведущих и управляемых мостов, то здесь, кроме вышеизложенных моментов, следует отметить новые шарниры равных угловых скоростей (ШРУС) типа «Бирфильд», которые гораздо долговечнее шарниров старой конструкции («Вейс»). В настоящее время такими шарнирами комплектуется все мосты типа «Спайсер» и «Тимкен». Нелишне будет напомнить, что для смазывания шарниров «Бирфильд» используется специальная смазка ШРУС-4, которую нужно закладывать не во всю внутреннюю полость поворотного кулака, как раньше, а только в сам шарнир. Применение смазок другого типа, в том числе традиционной «Литол-24», недопустимо. В процессе эксплуатации добавление смазки в шарнир не требуется. Внутренняя полость поворотного кулака по прежнему заполняется смазкой «Литол-24».
Главная передача:
1 — болт; 2, 33 — пружинные шайбы; 3 — ведомая шестерня; 4, 24 — полуоси; 5 — регулировочное кольцо; 6, 22 — подшипники; 7 — распорная втулка; 8 — наружная обойма наружного роликового подшипника; 9 — роликовый подшипник; 10 — упорное кольцо;11 — сальник; 12 — отражатель; 13- фланец; 14 — шайба; 15 — гайка;16 — картер моста; 17 — регулировочное кольцо ведущей шестерни; 18 — наружная обойма внутреннего роликового подшипника; 19 — внутренний роликовый подшипник; 20 — маслоотражательное кольцо; 21 — вал с ведущей шестерней; 23 — регулировочная гайка подшипников дифференциала; 25, 39 — правая и левая части корпуса дифференциала; 26 — болт; 27, 40- опорные шайбы шестерней полуоси; 28, 43 — шестерни полуоси; 29, 45 — оси сателлитов дифференциала; 30, 41, 44, 46 — сателлиты дифференциала; 31, 38 — крышки подшипников дифференциала; 32 — фиксатор регулировочной гайки подшипников дифференциала; 34, 36, 37 — болты; 35 — крышка картера главной передачи; 42 — прокладка крышки картера главной передачи
Выпускаемые заводом мосты типа «Спайсер» имеют передаточное число 4,111 (37:9) или 4,625 (37:8). Мосты с передаточным числом 4,111 устанавливаются в основном на автомобили с бензиновыми двигателями, а с передаточным числом 4,625 – на автомобили с дизельными двигателями.
Ступица переднего колеса
Ступица переднего колеса УАЗ с дисковыми тормозами,но без АБС
Поворотный кулак переднего моста
Поворотный кулак и ступица.
1 – фланец ведущий с заглушкой; 2, 10, 25 — прокладки; 3 — ступица с тормозным диском; 4 — подшипники ступицы; 5 — болт крепления колеса; 6 — щиток тормозного диска; 7 – теплоизоляционный щиток датчика АБС; 8 — цапфа; 9 — корпус поворотного кулака; 11 — втулка зажимная; 12 — шкворень; 13 — вкладыш шкворня; 14-кронштейн крепления жгута АБС; 15 — пружина; 16 — наружное уплотнительное кольцо; 17 — внутреннее уплотнительное кольцо; 18 — шарнир; 19 — шаровая опора; 20, 28 -упорные шайбы; 21 – опора шкворня; 22- наружная обойма сальника; 23 — накладка; 24 — гайка; 26 – импульсный диск; 27- манжета; 29 — стопорные кольца; 30 -стопорная шайба; 31 — гайки; 32 — замочная шайба
Схема сборки поворотного кулака УАЗ:
1 — щиток тормозного диска; 2 — усилитель теплоизоляционного щитка датчика АБС; 3 — теплоизоляционный щиток датчика АБС; 4, 18 — болты; 5 — импульсный диск; 6 — ступица; 7, 12 — подшипник; 8 — стопорная шайба; 9 — гайка; 10 — замочная шайба; 11 — контргайка; 13 — упорная шайба; 14 — манжета; 15 — цапфа поворотного кулака; 16 — прокладка; 17 — шарнир поворотного кулака; 19 — шаровая опора; 20 — кожух полуоси
Регулировка осевых зазоров в переднем и заднем мосту Спайсер
Осевой зазор в подшипниках ведущей шестерни главной передачи не допускается, так как при его наличии происходит быстрый износ зубьев шестерен и возможно заклинивание моста. Проверка наличия осевого зазора производится покачиванием ведущей шестерни за фланец крепления карданного вала.
Передний мост «Спайсер». Развал, схождение
Передний мост является управляемым мостом. Для облегчения управления автомобилем передние управляемые колёса имеют развал (не регулируемый) в вертикальной плоскости и схождение в горизонтальной плоскости.
Схождение колес. А
Источник
МОСТ СПАЙСЕР (инструкция по ремонту)
Автор: /алексейНН/
Опубликовано: 1776 дней назад (26 июля 2014)
Блог: АВТОМОБИЛЬНЫЙ КЛУБ
Рубрика: УАЗ
Редактировалось: 2 раза — последний 26 июля 2014 +1 ↑ Голосов: 1
Статистика по оценкам
СПАЙСЕР
(мост типа спайсер)
Картер моста собран из литого картера первостепенной передачи, а также запрессованных в него кожухов (чулков) полуосей и штампованной крышки. Надо отметить, что отсутствие стандартного разъёма в плоскости моста придаёт конструкции моста высшую жёсткость, ненагруженность соединения крышки с картером в принципе сокращает течи по их стыку, а размещение первостепенной основной передачи и дифференциала моста в едином картере обеспечивает высшую точность зацепления механизмов и узлов и поболее подходящие условия для работы подшипников. Благодаря всем эти индивидуальностям конструкции настоящий ресурс мостов существенно увеличился. Действительно не считая того, сейчас для доступа к первостепенной паре и дифференциалу совершенно не неизбежно демонтировать мост с авто и «половинить» его– очень просто снять крышку. Техническое обслуживание моста «Спайсер» сводится к поддержанию нормального уровня масла в блоке картера и его подмене, контролю за состоянием уплотнений и креплений моста и устранению возникающих зазоров в подшипниках дифференциала и шестерни . Подробно операции обслуживания и ремонта мостов «Спайсер» изложены в «Руководстве по техническому обслуживанию и ремонту автомобиля УАЗ-Патриот» ИР-05808600.050-2005. Издание третье. 2007г. Для уменьшения коробления ведомой шестерни при её термообработке и, как следствие, снижения шумности, повышения надёжности и долговечности главной передачи была увеличена на 8 мм толщина «подложки» ведомой шестерни. К сожалению, эта мера привела к изменению левой чашки дифференциала. Однако, новый дифференциал можно будет использовать на прежних одноступенчатых мостах с разъёмным картером при условии установки на шипе чашки кольца-компенсатора. Мосты «Спайсер» унифицированы с одноступенчатыми мостами старой конструкции ещё по целому ряду деталей. Это подшипники дифференциала, полуоси заднего моста и практически все детали ступичных узлов. Передний подшипник с двойным уплотнением (469-2307086-03) и новая двукромочная манжета фланца ведущей шестерни унифицированы с аналогичными деталями П-образных («военных») мостов производства ОАО «УАЗ». Что касается передних ведущих и управляемых мостов, то здесь, кроме вышеизложенных моментов, следует отметить новые шарниры равных угловых скоростей (ШРУС) типа «Бирфильд», которые гораздо долговечнее шарниров старой конструкции («Вейс»). ШРУСы такого типа знакомы нашим водителям по переднеприводным моделям как отечественного, так и зарубежного производства. В настоящее время такими шарнирами комплектуется все мосты типа «Спайсер» и «Тимкен». Их владельцам нелишне будет напомнить, что для смазывания шарниров «Бирфильд» используется специальная смазка ШРУС-4 (ШРУС-4), которую нужно закладывать не во всю внутреннюю полость поворотного кулака, как раньше, а только в сам шарнир. Применение смазок другого типа, в том числе традиционной «Литол-24», недопустимо. В процессе эксплуатации добавление смазки в шарнир не требуется. Внутренняя полость поворотного кулака заполняется смазкой «Литол-24». Выпускаемые заводом в настоящее время мосты типа «Спайсер» имеют передаточное число 4,111 (37:9) или 4,625 (37:8). Мосты с передаточным числом 4,111 устанавливаются в основном на автомобили с бензиновыми двигателями, а с передаточным числом 4,625 – на автомобили с дизельными двигателями. Работа по совершенствованию конструкции ведётся на заводе постоянно, и мы постараемся информировать вас обо всех выходящих в свет новинках в гамме ведущих мостов УАЗа. В начале 90-х годов для нового автомобиля УАЗ-3160 на Ульяновском автомобильном заводе были разработаны ведущие мосты типа «Спайсер» с неразъёмным картером. В настоящее время мосты «Спайсер» устанавливаются на автомобили UAZ-Hanter, UAZ-Patriot, УАЗ-23602, УАЗ-23632…
ПЕРЕДНИЙ МОСТ
Рис.1 Главная передача:
1 — болт; 2, 33 — пружинные шайбы; 3 — ведомая шестерня; 4, 24 — полуоси; 5 — регулировочное кольцо; 6, 22 — подшипники; 7 — распорная втулка; 8 — наружная обойма наружного роликового подшипника; 9 — роликовый подшипник; 10 — упорное кольцо;11 — сальник; 12 — отражатель; 13- фланец; 14 — шайба; 15 — гайка;16 — картер моста; 17 — регулировочное кольцо ведущей шестерни; 18 — наружная обойма внутреннего роликового подшипника; 19 — внутренний роликовый подшипник; 20 — маслоотражательное кольцо; 21 — вал с ведущей шестерней; 23 — регулировочная гайка подшипников дифференциала; 25, 39 — правая и левая части корпуса дифференциала; 26 — болт; 27, 40- опорные шайбы шестерней полуоси; 28, 43 — шестерни полуоси; 29, 45 — оси сателлитов дифференциала; 30, 41, 44, 46 — сателлиты дифференциала; 31, 38 — крышки подшипников дифференциала; 32 — фиксатор регулировочной гайки подшипников дифференциала; 34, 36, 37 — болты; 35 — крышка картера главной передачи; 42 — прокладка крышки картера главной передачи
Причина неисправности Способ устронения
постоянный повышенный шум при работе переднего моста
1.Износ или неправильная регулировка подшипников дифференциала.
2.Неправельная регулировка. повреждение либо износ шестерён или подшипников редуктора.
3.недостаточное количество масла в картере моста. 1.1.Замените изношенные детали, отрегулируйте подшипник дифференциала.
2.2.Определите неисправность редуктора, отремонтируйте или замените его
3.3.Востановите уровень масла, проверте, нет ли утечки масла через уплотнения картера переднего моста
Шум при разгоне автомобиля и торможении двигателем
1.Неправельная регулировка зацепления шестерён главной передачи.
2.Неправельный боковой зазор в зацеплении шестерён главной передачи.
3.Увеличенный зазор в подшипниках ведущей шестерни вследствие ослабления гайки крепления фланца или износа подшипников. 1.1. Отрегулируйте зацепление.
2.2.Отрегулируйте зазор.
3.3.Отрегулируйте зазор, при необходимости замените подшипники.
Стук в начале движения автомобиля
Износ отверстия под ось сателлитов в коробке диффиринциала Замените коробку диффиринциала и при необходимости ось сателлитов
Замена сальника вала ведущей шестерни редуктора переднего моста
Заменяйте сальник при обнаружении утечки масла из-под фланца редуктора.
Примечание
Течь масла может быть вызвана также избытком масла в картере или засорением сапуна.
Вам потребуются: торцовая головка «на 27», вороток, отвертка с плоским лезвием, динамометрический ключ.
1. Затормозите автомобиль стояночным тормозом, установите упоры под задние колеса автомобиля. Поднимите и установите переднюю часть автомобиля на опоры.
2. Удерживая болты от проворачивания, отверните четыре гайки крепления карданного вала к фланцу редуктора переднего моста, выньте болты и отведите вал в сторону (см. «Снятие и установка карданной передачи»).
3. Отверните гайку крепления фланца вала привода переднего моста и снимите фланец с отражателем.
4. Поддев отверткой, извлеките сальник из картера моста.
5. Оправкой подходящего размера запрессуйте новый сальник на место.
Примечание
В качестве оправки можно использовать старый сальник.
6. Установите детали в порядке, обратном снятию.
7. Затяните гайку фланца вала ведущей шестерни переднего моста, проворачивая вал за фланец, чтобы подшипники сели на место (см. «Регулировка подшипников главной передачи переднего моста»).
Снятие и установка муфты отключения колеса
Муфту отключения колес снимают для ее замены или получения доступа к другим агрегатам.
Вам потребуются: ключ «на 14», отвертка с плоским лезвием, съемник наружных стопорных колец.
1. Выверните три винта крепления… 2. …и снимите колпак муфты. 3. Выверните шесть болтов крепления муфты отключения колеса и снимите ее. 4. Выверните три винта крепления крышки муфты к фланцу… 5. …и снимите крышку.6. Съемником для наружных стопорных колец разожмите стопорное кольцо, поддев его отверткой? 7. «снимите стопорное кольцо и установленную под ним шайбу» 8. ….и извлеките из фланца шлицевую втулку.
9. Установите детали в порядке, обратном снятию.
Снятие и установка полуоси
Полуоси передних колес снимают для замены при повреждении, выходе из строя шарниров равных угловых скоростей (ШРУСов) или для получения доступа к другим агрегатам.
1. Затормозите автомобиль стояночным тормозом, установите упоры под задние колеса автомобиля. Поднимите и установите переднюю часть автомобиля на опоры, снимите колесо. 2.Снимите тормозной диск (см. «Замена тормозного диска»). 3. Снимите датчик частоты вращения колеса (см. «Замена датчиков антиблокировочной системы тормозов»). 4. Выверните болты крепления цапфы к поворотному кулаку и снимите цапфу в сборе со ступицей и муфтой отключения колеса (см. «Снятие и установка поворотного кулака»). 5. Извлеките из картера моста полуось в сборе со ШРУСом.
6. Перед установкой полуоси заложите в шарниры равных угловых скоростей чистую консистентную смазку ШРУС-4.
7. Установите детали в порядке, обратном снятию.
Замена сальника полуоси переднего моста
Заменяйте сальник при обнаружении утечки масла из поворотного кулака. Вам потребуется отвертка с плоским лезвием.
Примечание
Утечка масла может быть вызвана также избытком масла в картере или засорением сапуна.
1. Затормозите автомобиль стояночным тормозом, установите упоры под задние колеса автомобиля. Поднимите и установите переднюю часть автомобиля на опоры, снимите колесо.
2. Снимите поворотный кулак (см. «Снятие и установка поворотного кулака») и закрепите его в тисках. 3. Поддев отверткой, извлеките сальник из шаровой опоры поворотного кулака.
4. Установите новый сальник, аккуратно запрессовав его в шаровую опору с помощью оправки подходящего диаметра, и смажьте рабочую кромку сальника смазкой Литол-24.
Примечание
В качестве оправки можно использовать старый сальник.
5. Установите детали в порядке, обратном снятию.
Снятие и установка главной передачи переднего моста
Главную передачу снимают для ремонта или замены. Вам потребуются: ключи «на 10», торцовая головка «на 19», «на 27».
1. Затормозите автомобиль стояночным тормозом, установите упоры под задние колеса автомобиля. Поднимите и установите переднюю часть автомобиля на опоры, снимите колеса.
2. Выверните пробку и слейте масло из переднего моста (см. «Замена масла в переднем мосту»). 3. Извлеките обе полуоси (см. «Снятие и установка полуоси»). 4. Отсоедините левый наконечник рулевой тяги от сошки рулевого механизма (см. «Регулировка и замена наконечников рулевых тяг») и отведите тягу в сторону. 5. Удерживая болты от проворачивания, отверните четыре гайки крепления карданного вала к фланцу редуктора переднего моста и отведите его в сторону (см. «Снятие и установка карданной передачи»). 6. Выверните десять болтов крепления крышки картера главной передачи… 7. …и снимите крышку. 8. Очистите привалочную поверхность от старой прокладки.
9. Отверните гайку крепления фланца вала привода переднего моста.
10. Снимите фланец с отражателем.
11. Выверните по два болта крепления крышек подшипника дифференциала, снимите крышки и извлеките дифференциал в сборе с ведомой шестерней, а затем вал с ведущей шестерней в сборе с задним подшипником.
12. Снимите сальник фланца (см. «Замена сальника вала ведущей шестерни редуктора переднего моста»).
13. Извлеките передний подшипник вала ведущей шестерни из картера переднего моста.
14. Выпрессуйте из картера наружные обоймы переднего и заднего подшипников вала ведущей шестерни.
15. Установите детали в порядке, обратном снятию.
16. Отрегулируйте главную передачу (см. «Регулировка подшипников главной передачи переднего моста»).
17. Залейте масло в картер переднего моста (см. «Проверка уровня и доливка масла в картер переднего моста»).
Разборка и сборка дифференциала переднего моста
Вам потребуются: ключи «на 14», «на 17».
1. Снимите дифференциал в сборе с ведомой шестерней (см. «Снятие и установка главной передачи переднего моста»).
2. Спрессуйте подшипники с цапфы коробки дифференциала.
3. Выверните десять болтов крепления ведомой шестерни к дифференциалу и снимите ведомую шестерню.
4. Выверните восемь болтов чашек коробки дифференциала и разъедините чашки.
5. Извлеките шестерни дифференциала и сателлиты с осями.
6. Соберите дифференциал в порядке, обратном снятию.
Примечание
Перед сборкой дифференциала смажьте трансмиссионным маслом шестерни полуосей, сателлиты, упорные шайбы и оси сателлитов.
7. Затягивайте болты крепления ведомой шестерни коробки дифференциала равномерно, вворачивая каждый болт по одному обороту, поочередно переходя от болта к болту по диаметру.
Регулировка подшипников главной передачи переднего моста
Подшипники главной передачи регулируйте в следующем порядке.
1. Подберите регулировочное кольцо 5 (см. рис. 6.4). Его толщина d1 (рис. 6.5) определяется (с точностью +-0,025 мм) исходя из действительных размеров В и Г (см. рис. 6.5 и 6.6) по формулеd1 = B — (111,960 + Г) (мм).
Рис. 6.6. Регулировочные параметры подшипников дифференциала
Рис. 6.7. Измерение монтажной высоты подшипника ведущей шестерни главной передачи:
1 — оправка; 2 — наружная обойма подшипника; 3 — подшипник
Установите кольцо в картер 16 (см. рис. 6.4) главной передачи.
2. Установите вал ведущей шестерни в картер переднего моста.
Примечание
Проверьте момент проворачивания вала ведущей шестерни. Он должен составлять 1,0-2,0 Н/см (0,1-0,2 кгс/см).
3. При установке дифференциала в сборе с ведомой шестерней измерьте размер Е (рис. 6.7), приложив осевое усилие Р, равное 4000-5000 Н (400-500 кгс), и провернув несколько раз шестерню, чтобы ролики подшипника заняли правильное положение. Измерьте в картере расстояние Б (см. рис. 6.5) от оси ведущей шестерни до упорного торца подшипника дифференциала. По действительным размерам Б, Е и монтажному размеру ведомой шестерни, равному 50 мм, подберите (с точностью +-0,025 мм) регулировочное кольцо по формуле
d2 = Б — (Е + 50 + Х) (мм), где d2 — толщина регулировочного кольца;
X — предельное отклонение от монтажного размера, равное 50 мм, с соответствующим знаком (плюс или минус), этот размер нанесен электрографом на торец ведомой шестерни.
4. Установите дифференциал в сборе с наружными кольцами его подшипников и регулировочным кольцом в картер переднего моста и закрепите его.
5. Отрегулируйте подшипники 6 и 22 (см. рис. 6.4) дифференциала переднего моста затяжкой гайки 23, периодически вращая дифференциал, чтобы ролики подшипников заняли правильное положение. После затяжки гайки суммарный момент проворачивания ведущей шестерни дифференциала (Мв. ш.) должен быть в пределах Мв. ш. + (0,21-0,42) (Нм). Проверку выполняйте проворачиванием за ведущую шестерню.
Рис.(6.8.) Измерение установочного размера дифференциала с подшипником:
1, 5 — оправка; 2 — дифференциал в сборе с ведомой шестерней; 3 — подшипник; 4 — наружная обойма подшипника
Примечание
Боковой зазор в зацеплении шестерен установленного нового комплекта главной передачи проверяйте и регулируйте после регулировки положения шестерен.
Боковой зазор проверяют индикатором, стойка которого прикреплена к картеру моста в направлении, п
рпендикулярном поверхности зуба ведомой шестерни при закреплении к картеру стойки индикатора. Проверку зазора проводите на трех-четырех зубьях, равномерно расположенных по окружности. Разброс значений зазора не должен превышать 0,05 мм. Нормальный боковой зазор должен быть в пределах 0,15-0,25 мм. Если боковой зазор меньше указанного значения, то подобранное регулировочное кольцо следует заменить кольцом меньшей толщины. При проверке и регулировке бокового зазора предварительный натяг в подшипниках дифференциала создавать необязательно.
6. Затяните регулировочную гайку 23 до соприкосновения с подшипниками и исчезновения в них зазора.
7. Проверьте зацепление шестерен главной передачи по пятну контакта, для чего окрасьте зубья ведомой шестерни краской (по 2 зуба в трех-четырех местах равномерно по окружности). 8. Притормаживая за фланец вал ведущей шестерни, вращайте ведомую шестерню в обоих направлениях до тех пор, пока на зубьях шестерен не обозначатся пятна контакта, как показано на рис. 6.8.
Примечание
При правильной регулировке зацепления шестерен пятно контакта должно быть расположено в местах зубьев, показанных на рис. 6.8 (поз. 1).
При контакте на вершине зуба (поз. 2) передвиньте ведущую шестерню к ведомой, увеличив толщину регулировочного кольца, причем для сохранения значения бокового зазора отодвиньте ведомую шестерню от ведущей.
При контакте у основания зуба (поз. 3) отодвиньте ведущую шестерню от ведомой, уменьшив толщину регулировочного кольца, причем для сохранения значения бокового зазора подвиньте ведомую шестерню к ведущей.
Рис. (6.9.) Расположение пятна контакта на зубьях шестерен главной передачи:
А — сторона переднего хода; Б — сторона заднего хода; 1 — правильное расположение; 2 — пятно контакта расположено на вершине зуба; 3 — пятно контакта расположено у основания зуба;4 — пятно контакта расположено на узком конце зуба; 5 — пятно контакта расположено на широком конце зуба
При контакте на узком конце зуба (поз. 4) отодвиньте ведомую шестерню от ведущей, уменьшив толщину регулировочного кольца, при этом для сохранения значения бокового зазора подвиньте ведущую шестерню к ведомой.
При контакте на широком конце зуба (поз. 5) подвиньте ведомую шестерню к ведущей, увеличив толщину регулировочного кольца, а для сохранения значения бокового зазора отодвиньте ведущую шестерню от ведомой.
9. Установите стопорную пластину на крышку подшипника дифференциала.
10. Собрав главную передачу, проверьте ее нагрев после совершения пробной поездки на автомобиле. Если картер переднего моста в зоне подшипников ведущей шестерни и подшипников дифференциала нагревается свыше 90 0С, то снова отрегулируйте предварительный натяг
ЗАДНИЙ МОСТ
На автомобиль Хантер устанавливают одноступенчатые ведущие мосты (рис. 1). Главная передача и дифференциал заднего мостов и переднего по конструкции аналогичны. Задний мост УАЗ Хантера представляет собой жесткую пустотелую балку, на концах которой на подшибниках установленны ступици ведущих колёс, а внутри размещенны главная передача (гипоидная) и дифференциал. От главной передачи крутящий момент передается через полуоси на ступицу.
Обслуживание заднего моста заключается в поддержании необходимого уровня масла в картере и своевременной его смене, проверке уплотнений. своевременном обнаружении и устранении осевых зазоров в шестернях главной передачи, периодической прочистке предохранительного клапана, подтяжке всех креплений и очистке магнитной пробки от металлических частиц при замене масла.
Осевой зазор в подшибниках ведущей шестерни главной передачи не допускается, т.к. при его наличии происходит быстрый износ зубьев шестерён и возможно закливание моста. Проверку наличия осевого зазора производите покачиванием ведущей шестерни за фланец крепления карданного вала.
Осевой зазор в подшипниках дифференциала главной передачи также не допускается. Проверку его производите покачиванием ведомой шестерни (см.рис.1) 2 при снятой крышке 21
Осевой зазор ведомой шестерни главной передачи устраняйте подтяжкой гайки 17 подшипника дифференциала, предварительно сняв стопорную пластину 19.
1 — Картер; 2 — шестерня ведомая главной передачи; 3 — шестерня ведущая главной передачи; 4 — подшипник задний; 5 — подшипник передний; 6 — кольцо; 7 — фланец; 8 — гайка; 9 — шайба; 10 — манжета; 11 — втулка распорная;12 — кольцо регулировочное; 13 — маслоотгонное кольцо; 14 — пробка заливного отверстия; 15 — подшипники дифферинциала;16 — полуось правая; 17 — гайка подшипника дифференциала; 18 — болт; 19 — пластина стопорная; 20 — шайба упорная; 21 — крышка картера; 22 — дифферинциал; 23 — болт; 24 — прокладка; 25 — полуось левая; 26 — клапан предохранительный; 27 — кольцо регулировочное; 28 — болт; 29 — крышка подшипника дифференциала
1 — фланец ведущей шестерни; 2 — задний карданный вал;3 — регулятор тормазных сил;4 — стремянка; 5- подкалотка стремянок; 6 — задний амортизатор; 7 — стойка рычага привода регулятор тормозных сил;8 — картер заднего моста;9 — пробка сливного отверстия; 10 — пробка заливного отверстия.
ОТКРЫТЬ ФАЙЛ pdf: руководство по ремонту МОСТ СПАЙСЕР
Источник
Рубрика: УАЗ
- Устройство переднего моста Спайсер Уаз Картер
- Редуктор
- Полуоси
- Рулевые механизмы
- Картер
- Масляные подтёки на картере
Конструкторы Ульяновского автомобильного завода оснастили модели УАЗ Патриот, Хантер и их модификации мостами Спайсер. Мост Спайсер по своей конструкции отличается от изделий, устанавливаемых на предшествующие модели. Ниже будет приведено описание переднего и заднего моста Спайсер.
Устройство переднего моста Спайсер Уаз
Передний мост УАЗ Патриот Спайсер конструктивно отличается от заднего. Это связано с тем, что передний мост служит для управления автомобилем. Передняя ось Спайсер состоит из:
- Картера;
- Редуктора;
- Полуосей;
- Поворотных рулевых механизмов.
Картер
Картер моста неразъемный. Со стороны колёсных механизмов в него запрессованы кожухи полуосей. Доступ к редуктору осуществляется после демонтажа крышки. Она необходима для обеспечения герметичности картера и крепится к корпусу болтами. Между крышкой и картером устанавливается прокладка.
В передней части картера оборудовано отверстие для вала, передающего крутящий момент от кардана к шестерне главной передачи. Для герметизации картера в отверстие устанавливается сальник. На корпусе кожухов полуосей устанавливаются кронштейны для крепления пружин и амортизаторов. Для снижения давления в картере при нагреве смазочного материала предусмотрен дыхательный клапан тачки
Редуктор
Устройство переднего моста Спайсер включает в себя редуктор. Он состоит из главной передачи и межколесного дифференциала. Главная передача выполнена в виде двух шестерен. Ведущая шестерня конического типа, небольшого размера. Жёстко связана с валом привода переднего моста. Ведомая шестерня большого диаметра.
СПРАВКА: Зубья шестерен главной передачи расположены под углом. При зацеплении зубья шестерен не бьются друг о друга. Это снижает уровень шума при работе узла.
Внутри ведомой шестерни расположен межколесный дифференциал. Он выполнен в виде четырех конических шестерёнок, установленных на двух осях. Такая конструкция позволяет колёсам одной оси вращаться с разной скоростью. Это необходимо при повороте или развороте автомобиля.
Ремонт ключевых видов поломок переднего моста УАЗ
Многие виды ремонта переднего моста Патриота можно произвести самостоятельно в гаражных условиях. В этом поможет следующая несложная инструкция, которая касается наиболее частых видов ремонтных работ. Рассмотрим регулирование зазора подшипников, которая должна выполняться грамотно, чтобы этот узел смог функционировать продолжительное время. Сначала подберем диаметр и толщину кольца, которые должны точно соответствовать подшипнику ведущего вала от главной передачи.
Во время вращения вала замеряется момент, величина которого не должна превышать 1-2 Нм. Таким же примерно способом подбирают регулировочное кольцо для ведомой шестерни. При установке дифференциалов зазоры должны быть выставлены при помощи регулировочных гаек — это наглядно демонстрирует схема ремонта переднего моста внедорожника. После проведения вышеуказанных манипуляций останется проверить отсутствие люфтов и проконтролировать участки контакта зубьев шестерен.
Другим распространенным случаем является замена сальника ведущей шестерни на главной передаче. Сначала с машины снимается фланец откручиванием крепежных болтов, после чего освобождается доступ к самому сальнику. Поврежденный элемент извлекается из гнезда и заменяется новым при помощи его запрессовывания на прежнее место.
Сложнее демонтировать главную передачу — для этого необходимо сначала вывесить переднюю часть транспортного средства. Открытием сливной горловины, удаляем весь объем смазки из системы. Сначала извлекаются левая и правая полуоси, а дальше — наконечник рулевой тяги. После отсоединения карданной передачи последовательно снимается и крышка главной. Попутно с ведущей шестерней снимаются со своих мест и крышки подшипников дифференциала. Далее производится демонтаж ведущей шестерни с валом и подшипниками.
Видео-совет по ремонту узла переднего моста УАЗ Патриот:
Устройство заднего моста Спайсер УАЗ
Задний мост УАЗ Патриот Спайсер отличается от передней оси. Он состоит из:
- Картера;
- Редуктора;
- Полуосей;
- Неповоротных колёсных механизмов.
Картер
Цельнометаллический картер необходим для установки редуктора. Картер полностью герметичен. Это исключает подтекание смазки при работе узла. Для предотвращения возникновения давления в результате нагрева смазки производитель установил на картер моста сапун.
Он сообщает полость моста с атмосферой. Крышка дыхательного клапана не допускает попадания загрязнение и пыли полость моста.
Ремонт и регулировка моста Спайсер осуществляется после снятия крышки, установленной на корпус при помощи болтов. Для герметизации узла между крышкой и корпусом устанавливается прокладка. Она не позволяет вытекать трансмиссионному маслу. Так же можете прочитать про Двигатель 4216.
СПРАВКА: Для замены смазочного материала Спайсеровские мосты на УАЗ оборудованы сливным и заливным отверстиями.
Редуктор
Задний мост Спайсер УАЗ Патриот оборудован редуктором. На вал привода главной передачи с одной стороны устанавливается ведущая шестерня, с другой фланец крепления карданного вала. Фланец имеет шлицевое соединение с валом привода.
Частые неисправности
Конструкция переднего ведущего моста отличается повышенной надежностью, возможные неисправности возникают из-за естественного износа трущихся деталей или нарушения условий эксплуатации. Поломки редуктора связаны с потерей герметичности картера или с повреждением зубчатых колес. Владелец автомобиля может самостоятельно найти причину поломки и выполнить ремонт в гаражных условиях.
Высокий уровень шума
Повышенный уровень шума указывает на снижение уровня масла и механический износ подшипников качения или шестерен главной пары и дифференциала. Если доливка смазки не позволила снизить шумность работы, то требуется разобрать узел и заменить изношенные элементы.
После обратной сборки и восстановления уровня масла производится проверка работоспособности переднего моста Патриот.
Шум при работе моста возникает из-за некорректной регулировки шестерен главной передачи. Для восстановления нормальных условий работы производится корректировка положения деталей (при помощи стальных прокладок), но при повреждении или износе зубьев обеспечить требуемое пятно контакта невозможно. В этом случае производится комплектная замена зубчатых колес, устанавливать шестерни из разных наборов категорически запрещено.
Подтекание масла
Течь масла из моста Спайсер УАЗ Патриот возникает через прокладку между крышкой и корпусом редуктора, а также через уплотнительный сальник. Причиной дефекта является износ деталей или повреждение элементов в процессе монтажа или обслуживания автомобиля. Для восстановления нормальных условий работы необходимо заменить поврежденные детали, допускается нанесение на поверхность прокладки герметика. После проведения ремонта необходимо восстановить уровень трансмиссионного масла в картере редуктора переднего моста.
Высыхание смазки
В процессе эксплуатации машины происходит деградация смазки, находящейся в картере моста. При высоких температурах масло испаряется, а при преодолении водных преград в полость попадает вода. Для проверки уровня смазки используется контрольное отверстие, закрытое резьбовой пробкой. Если владелец регулярно преодолевает водные преграды, то рекомендуется установить удлинительные шланги на вентиляционные каналы. Магистрали выводятся под капот автомашины, снижая риск попадания в картеры воды и грязи.
Заклинивание узла
Заклинивание редуктора происходит в случае повышенного осевого зазора в подшипниковых опорах, на которых вращается ведущий вал главной пары. Из-за перемещения оси нарушается пятно контакта между шестернями, что приводит к износу и разрушению зубьев.
При эксплуатации необходимо периодически проверять состояние подшипников путем покачивания ведущей оси за фланец, предназначенный для крепления карданного вала.
Обслуживание узлов
Для нормальной работы узлов трансмиссии необходимо регулярно обслуживать передний и задний мост Спайсер УАЗ Патриот. Для этого необходимо проводить визуальный осмотр на предмет потеков смазочного материала и регулярно проводить замену масла.
Производитель рекомендует менять смазку в мостах Спайсер каждые 25000-30000 километров пробега. Этот показатель может сокращаться в зависимости от условий эксплуатации и стиля вождения.
До замены масла необходимо провести следующие действия:
- Прогреть трансмиссию UAZ. Для этого проехать на автомобиле от 4 до 6 км. Прогревание трансмиссионного масла необходимо для снижения его вязкости;
- Для удобства проведения работ поставить машину на яму или эстакаду (некоторые автомобилисты выполняют процедуру лежа на специализированном поддоне);
- Предотвратить самопроизвольное прокатывание автомобиля. Для этого установить под колёса башмаки;
- Очистить поверхность в районе сливной и заливной пробки от загрязнений;
- Подготовить емкость для отработанного масла. Подойдёт любой сосуд с широкой горловиной;
- Открутить пробку заливной горловины;
- Поставить сосуд под сливное отверстие и демонтировать заглушку;
- Дождаться полного стекания смазки;
- Очистить внутреннюю поверхность заглушек от загрязнений и металлической стружки;
- Закрутить заглушку сливного отверстия до упора;
- Залить новое масло, используя специализированный нагнетатель или шприц;
- Закрутить пробку заливного отверстия до упора;
- Очистить карта редуктора от потеков масла.
ВНИМАНИЕ: При замене масла рекомендуется проверить работоспособность дыхательного клапана. При необходимости очистить клапан от загрязнений.
Конструкция переднего моста Спайсер автомобилей УАЗ-Патриот, УАЗ-Хантер
Главная передача и дифференциал переднего и заднего мостов Спайсер автомобилей УАЗ-Патриот, УАЗ-Хантер по конструкции аналогичны. Все указания по обслуживанию и ремонту заднего моста относятся также и к переднему мосту.
Передний ведущий мост автомобилей Спайсер УАЗ является управляемым.
Для облегчения управления автомобилем передние управляемые колёса имеют развал (не регулируемый) в вертикальной плоскости и схождение в горизонтальной плоскости.
Для возврата колёс в среднее положение шкворни поворотных кулаков наклонены в продольной и поперечной плоскостях. Положительный развал – отклонение верхней части колеса от вертикальной плоскости наружу.
Угол развала у ведущих мостов Спайсер автомобилей УАЗ-Патриот, УАЗ-Хантер составляет α=1° – 30´. Развал колёс оказывает влияние на износ шин. При развале до 2° износ будет не очень большим.
При эксплуатации автомобиля за счёт износа шкворней, вкладышей и усталостного износа балки моста положительный развал постепенно уменьшается до нуля, а затем отклонение колёс переходит в сторону отрицательного развала, что ухудшает поворачиваемость колёс.
Рис.1. Передний мост Спайсер автомобилей УАЗ-Хантер, УАЗ-Патриот
В результате наклона колёс при развале возникают силы, стремящиеся вернуть их в разные стороны при движении.
Появляется поперечное проскальзывание колёс, что способствует износу шин и затрудняет управление автомобилем. Для устранения вредных последствий развала колёса устанавливают со схождением.
При этом расстояние между ободами колёс на уровне передней оси спереди на несколько миллиметров меньше, чем сзади.
Продольный наклон шкворня переднего ведущего моста Спайсер автомобилей УАЗ предназначен для стабилизации управляемых колёс в среднем положении, но его действие заметно только на больших скоростях движения при значительных центробежных силах.
Измерителями стабилизации колёс при выходе автомобиля из поворота служат стабилизирующий момент и угловая скорость поворота колеса при возвращении его в нейтральное положение.
Поворотный кулак переднего моста Спайсер автомобилей УАЗ-Патриот, УАЗ-Хантер
На рис. 2 представлен поворотный кулак переднего моста, оснащенный шарнирами равных угловых скоростей типа Бирфильд и сферическими шкворневыми узлами.
Рис.2. Поворотный кулак оснащенный ШРУС Бирфильд и ступица переднего моста Спайсер автомобилей УАЗ-Хантер, УАЗ-Патриот
1 – фланец ведущий с заглушкой; 2, 10, 25 — прокладки; 3 — ступица с тормозным диском; 4 — подшипники ступицы; 5 — болт крепления колеса; 6 — щиток тормозного диска; 7 – теплоизоляционный щиток датчика АБС; 8 — цапфа; 9 — корпус поворотного кулака; 11 — втулка зажимная; 12 — шкворень; 13 — вкладыш шкворня; 14-кронштейн крепления жгута АБС; 15 — пружина; 16 — наружное уплотнительное кольцо; 17 — внутреннее уплотнительное кольцо; 18 -шарнир; 19 — шаровая опора; 20, 28 -упорные шайбы; 21 – опора шкворня; 22- наружная обойма сальника; 23 — накладка; 24 — гайка; 26 – импульсный диск; 27- манжета; 29 — стопорные кольца; 30 -стопорная шайба; 31 — гайки; 32 — замочная шайба
Регулировка шкворней поворотных кулаков переднего моста Спайсер автомобилей УАЗ
При техническом обслуживании переднего ведущего моста спайсер проверьте и при необходимости устраните зазор в подшипниках шкворней, схождение колес и максимальные углы поворота колес, проверьте и подтяните крепление рычага поворотного кулака.
При осмотре поворотных кулаков обратите внимание на исправность упоров-ограничителей поворота колес, болтов и надежность их стопорения.
Добавление смазки в сферические шкворни и в шаровые опоры с шарнирами типа Бирфильд (см. рис. 2) в процессе эксплуатации не требуется.
При ремонте смазка заменяется. Применяйте только рекомендованные смазки. (Для смазывания шарниров равных угловых скоростей типа Бирфильд используйте смазки ШРУС-4, ШРУС-4М или импортные аналоги).
Регулировка затяжки шаровых шкворней моста спайсер (см. рис. 2) поворотного кулака на заводе производится с предварительным натягом вдоль обшей оси шкворней.
Во время эксплуатации автомобиля обращайте особое внимание на состояние затяжки шкворней поворотных кулаков.
При износе трущихся сферических поверхностей вкладышей или шкворней предварительный натяг исчезает и образуется зазор вдоль обшей оси шкворней. Этот зазор устраняйте подтяжкой зажимной втулки 11.
Рубрика: УАЗ
- Устройство переднего моста Спайсер Уаз Картер
- Редуктор
- Полуоси
- Рулевые механизмы
- Картер
- Масляные подтёки на картере
Конструкторы Ульяновского автомобильного завода оснастили модели УАЗ Патриот, Хантер и их модификации мостами Спайсер. Мост Спайсер по своей конструкции отличается от изделий, устанавливаемых на предшествующие модели. Ниже будет приведено описание переднего и заднего моста Спайсер.
Устройство переднего моста Спайсер Уаз
Передний мост УАЗ Патриот Спайсер конструктивно отличается от заднего. Это связано с тем, что передний мост служит для управления автомобилем. Передняя ось Спайсер состоит из:
- Картера;
- Редуктора;
- Полуосей;
- Поворотных рулевых механизмов.
Картер
Картер моста неразъемный. Со стороны колёсных механизмов в него запрессованы кожухи полуосей. Доступ к редуктору осуществляется после демонтажа крышки. Она необходима для обеспечения герметичности картера и крепится к корпусу болтами. Между крышкой и картером устанавливается прокладка.
В передней части картера оборудовано отверстие для вала, передающего крутящий момент от кардана к шестерне главной передачи. Для герметизации картера в отверстие устанавливается сальник. На корпусе кожухов полуосей устанавливаются кронштейны для крепления пружин и амортизаторов. Для снижения давления в картере при нагреве смазочного материала предусмотрен дыхательный клапан тачки
Редуктор
Устройство переднего моста Спайсер включает в себя редуктор. Он состоит из главной передачи и межколесного дифференциала. Главная передача выполнена в виде двух шестерен. Ведущая шестерня конического типа, небольшого размера. Жёстко связана с валом привода переднего моста. Ведомая шестерня большого диаметра.
СПРАВКА: Зубья шестерен главной передачи расположены под углом. При зацеплении зубья шестерен не бьются друг о друга. Это снижает уровень шума при работе узла.
Внутри ведомой шестерни расположен межколесный дифференциал. Он выполнен в виде четырех конических шестерёнок, установленных на двух осях. Такая конструкция позволяет колёсам одной оси вращаться с разной скоростью. Это необходимо при повороте или развороте автомобиля.
Описание составляющих и конструкционная схема
Устройство переднего моста на Патриоте следует начать с описания основных элементов и составляющих. В их числе:
- ведущий вал и ведущая шестерня;
- ведомая шестерня с большим количеством зубьев;
- картер моста;
- подшипник роликового типа;
- фланец;
- гайка для регулировки подшипников дифференциала.
Схема переднего моста УАЗа Патриот, которую можно найти на многочисленных тематических форумах, демонстрирует присутствие большого количества мелких и крупных деталей, которые напрямую оказывают влияние на работу узла в целом. Картер Спайсера (так называется описываемая конструкция) является литым элементом, в который запрессовываются полуоси, а закрывается он при помощи крышки. В нем размещены главная передача и дифференциал, благодаря чему повышается работоспособность узла.
Для его обслуживания достаточно снять крышку, чтобы получить доступ. Это может быть необходимо при замене подшипников, контроле за уровнем масла, регулировке люфтов. Еще одной особенностью устройства переднего моста Спайсер является его оснащение ШРУСами нового типа, которые славятся своей долговечностью. Их следует периодически смазывать, однако не традиционным Литолом, а специальным средством под названием ШРУС-4.
Что касается разницы в устройстве конструкций каждого из ведущих мостов, то и здесь нет особенных принципиальных отличий. У переднего моста Спайсер Патриота усилие и крутящий момент передаются через дифференциал и главную передачу. Балка является полой, а в нее помещаются пара полуосей, на которые приходится вращение от ведомой передачи.
Устройство заднего моста Спайсер УАЗ
Задний мост УАЗ Патриот Спайсер отличается от передней оси. Он состоит из:
- Картера;
- Редуктора;
- Полуосей;
- Неповоротных колёсных механизмов.
Картер
Цельнометаллический картер необходим для установки редуктора. Картер полностью герметичен. Это исключает подтекание смазки при работе узла. Для предотвращения возникновения давления в результате нагрева смазки производитель установил на картер моста сапун.
Он сообщает полость моста с атмосферой. Крышка дыхательного клапана не допускает попадания загрязнение и пыли полость моста.
Ремонт и регулировка моста Спайсер осуществляется после снятия крышки, установленной на корпус при помощи болтов. Для герметизации узла между крышкой и корпусом устанавливается прокладка. Она не позволяет вытекать трансмиссионному маслу. Так же можете прочитать про Двигатель 4216.
СПРАВКА: Для замены смазочного материала Спайсеровские мосты на УАЗ оборудованы сливным и заливным отверстиями.
Редуктор
Задний мост Спайсер УАЗ Патриот оборудован редуктором. На вал привода главной передачи с одной стороны устанавливается ведущая шестерня, с другой фланец крепления карданного вала. Фланец имеет шлицевое соединение с валом привода.
Передний мост уаз хантер спайсер ремонт
Мосты «Спайсер». Руководство — часть 4
чашку сателлитов на левую так, чтобы метки (рис.
(порядковые номера) обеих чашек были совмещены.
7. Соедините коробки болтами и затяните их.
Момент затяжки 36 — 50 Н • м (3,6 — 5,0 кгс • м).
8. Установите ведомую шестерню главной
передачи на коробку сателлитов, совместив отверстия под болты.
Установите болты и затяните их. Момент
затяжки 100 — 140 Н-м(10- 14кгс-м).
У собранного дифференциала шестерни
полуосей должны проворачиваться с помощью шлицевой оправки от усилия не более 60 Н (6 кгс), приложенного на радиусе 80 мм.
!
Резьбовые поверхности деталей и
болтов при креплении чашек дифференциала и ведомой шестерни необходимо обезжирить и нанести на них анаэробный герметик УГ-6 ТУ 6-01-1285-84.
Сборку и регулировку подшипников ведущей шестерни производите в
1. Подберите регулировочное кольцо 12
(см.рис. 1) толщина которого определяется по действительным размерам В и Г, и должна быть равна
=(В-(111,960+Г)) мм с точностью ±0,025
мм. (Размер Г измеряется так, как показано на рис. 9) Установите его в картер I (см. рис. 4) главной передачи.
подшипников ведущей шестерни в горловину картера.
3. Установите маслоотгонное кольцо 13 и
подшипника на ведущую шестерню.
4. Вставьте ведущую шестерню с подшипником и маслоотгонным
кольцом в картер изнутри.
Рис.7 Установка разъёмной крестовины с сателлитами в левую коробку сателлитов
Рис.8 Установка коробок сателлитов по меткам
Источник
Обслуживание узлов
Для нормальной работы узлов трансмиссии необходимо регулярно обслуживать передний и задний мост Спайсер УАЗ Патриот. Для этого необходимо проводить визуальный осмотр на предмет потеков смазочного материала и регулярно проводить замену масла.
Производитель рекомендует менять смазку в мостах Спайсер каждые 25000-30000 километров пробега. Этот показатель может сокращаться в зависимости от условий эксплуатации и стиля вождения.
До замены масла необходимо провести следующие действия:
- Прогреть трансмиссию UAZ. Для этого проехать на автомобиле от 4 до 6 км. Прогревание трансмиссионного масла необходимо для снижения его вязкости;
- Для удобства проведения работ поставить машину на яму или эстакаду (некоторые автомобилисты выполняют процедуру лежа на специализированном поддоне);
- Предотвратить самопроизвольное прокатывание автомобиля. Для этого установить под колёса башмаки;
- Очистить поверхность в районе сливной и заливной пробки от загрязнений;
- Подготовить емкость для отработанного масла. Подойдёт любой сосуд с широкой горловиной;
- Открутить пробку заливной горловины;
- Поставить сосуд под сливное отверстие и демонтировать заглушку;
- Дождаться полного стекания смазки;
- Очистить внутреннюю поверхность заглушек от загрязнений и металлической стружки;
- Закрутить заглушку сливного отверстия до упора;
- Залить новое масло, используя специализированный нагнетатель или шприц;
- Закрутить пробку заливного отверстия до упора;
- Очистить карта редуктора от потеков масла.
ВНИМАНИЕ: При замене масла рекомендуется проверить работоспособность дыхательного клапана. При необходимости очистить клапан от загрязнений.
Конструкция переднего моста Спайсер автомобилей УАЗ-Патриот, УАЗ-Хантер
Главная передача и дифференциал переднего и заднего мостов Спайсер автомобилей УАЗ-Патриот, УАЗ-Хантер по конструкции аналогичны. Все указания по обслуживанию и ремонту заднего моста относятся также и к переднему мосту.
Передний ведущий мост автомобилей Спайсер УАЗ является управляемым.
Для облегчения управления автомобилем передние управляемые колёса имеют развал (не регулируемый) в вертикальной плоскости и схождение в горизонтальной плоскости.
Для возврата колёс в среднее положение шкворни поворотных кулаков наклонены в продольной и поперечной плоскостях. Положительный развал – отклонение верхней части колеса от вертикальной плоскости наружу.
Угол развала у ведущих мостов Спайсер автомобилей УАЗ-Патриот, УАЗ-Хантер составляет α=1° – 30´. Развал колёс оказывает влияние на износ шин. При развале до 2° износ будет не очень большим.
При эксплуатации автомобиля за счёт износа шкворней, вкладышей и усталостного износа балки моста положительный развал постепенно уменьшается до нуля, а затем отклонение колёс переходит в сторону отрицательного развала, что ухудшает поворачиваемость колёс.
Рис.1. Передний мост Спайсер автомобилей УАЗ-Хантер, УАЗ-Патриот
В результате наклона колёс при развале возникают силы, стремящиеся вернуть их в разные стороны при движении.
Появляется поперечное проскальзывание колёс, что способствует износу шин и затрудняет управление автомобилем. Для устранения вредных последствий развала колёса устанавливают со схождением.
При этом расстояние между ободами колёс на уровне передней оси спереди на несколько миллиметров меньше, чем сзади.
Продольный наклон шкворня переднего ведущего моста Спайсер автомобилей УАЗ предназначен для стабилизации управляемых колёс в среднем положении, но его действие заметно только на больших скоростях движения при значительных центробежных силах.
Измерителями стабилизации колёс при выходе автомобиля из поворота служат стабилизирующий момент и угловая скорость поворота колеса при возвращении его в нейтральное положение.
Поворотный кулак переднего моста Спайсер автомобилей УАЗ-Патриот, УАЗ-Хантер
На рис. 2 представлен поворотный кулак переднего моста, оснащенный шарнирами равных угловых скоростей типа Бирфильд и сферическими шкворневыми узлами.
Рис.2. Поворотный кулак оснащенный ШРУС Бирфильд и ступица переднего моста Спайсер автомобилей УАЗ-Хантер, УАЗ-Патриот
1 – фланец ведущий с заглушкой; 2, 10, 25 — прокладки; 3 — ступица с тормозным диском; 4 — подшипники ступицы; 5 — болт крепления колеса; 6 — щиток тормозного диска; 7 – теплоизоляционный щиток датчика АБС; 8 — цапфа; 9 — корпус поворотного кулака; 11 — втулка зажимная; 12 — шкворень; 13 — вкладыш шкворня; 14-кронштейн крепления жгута АБС; 15 — пружина; 16 — наружное уплотнительное кольцо; 17 — внутреннее уплотнительное кольцо; 18 -шарнир; 19 — шаровая опора; 20, 28 -упорные шайбы; 21 – опора шкворня; 22- наружная обойма сальника; 23 — накладка; 24 — гайка; 26 – импульсный диск; 27- манжета; 29 — стопорные кольца; 30 -стопорная шайба; 31 — гайки; 32 — замочная шайба
Регулировка шкворней поворотных кулаков переднего моста Спайсер автомобилей УАЗ
При техническом обслуживании переднего ведущего моста спайсер проверьте и при необходимости устраните зазор в подшипниках шкворней, схождение колес и максимальные углы поворота колес, проверьте и подтяните крепление рычага поворотного кулака.
При осмотре поворотных кулаков обратите внимание на исправность упоров-ограничителей поворота колес, болтов и надежность их стопорения.
Добавление смазки в сферические шкворни и в шаровые опоры с шарнирами типа Бирфильд (см. рис. 2) в процессе эксплуатации не требуется.
При ремонте смазка заменяется. Применяйте только рекомендованные смазки. (Для смазывания шарниров равных угловых скоростей типа Бирфильд используйте смазки ШРУС-4, ШРУС-4М или импортные аналоги).
Регулировка затяжки шаровых шкворней моста спайсер (см. рис. 2) поворотного кулака на заводе производится с предварительным натягом вдоль обшей оси шкворней.
Во время эксплуатации автомобиля обращайте особое внимание на состояние затяжки шкворней поворотных кулаков.
При износе трущихся сферических поверхностей вкладышей или шкворней предварительный натяг исчезает и образуется зазор вдоль обшей оси шкворней. Этот зазор устраняйте подтяжкой зажимной втулки 11.
