Изготовление солнечного коллектора своими руками подробная инструкция

Удорожание традиционных источников энергии побуждает собственников частных домов подыскивать альтернативные варианты обогрева жилья и нагрева воды. Согласитесь, финансовая составляющая вопроса отыграет не последнюю роль при выборе отопительной системы.

Один из наиболее перспективных способов энергообеспечения — преобразование солнечного излучения. Для этого задействуют гелиосистемы. Понимая принцип их устройства и механизм работы, сделать солнечный коллектор для отопления своими руками не составит большого труда.

Мы расскажем вам о конструктивных особенностях гелиосистем, предложим простую схему сборки и опишем материалы, которые можно задействовать. Этапы работ сопровождаются наглядными фотографиями, материал дополнен видео-роликами о создании и вводе в эксплуатацию самодельного коллектора.

Принцип работы и конструкционные особенности

Современные гелиосистемы — один из видов альтернативных источников получения тепла. Они применяются в качестве вспомогательного отопительного оборудования, перерабатывающего солнечное излучение в полезную владельцам дома энергию.

Они способны полностью обеспечить горячее водоснабжение и отопление в холодное время года только в южных регионах. И то, если занимают достаточно большую площадь и установлены на открытых, не затененных деревьями площадках.

Несмотря на большое количество разновидностей, принцип работы у них одинаковый. Любая гелиосистема представляет собой контур с последовательным расположением приборов, и поставляющих тепловую энергию, и передающих ее потребителю.

Основными рабочими элементами являются солнечные батареи на фотоэлементах или солнечные коллекторы.  Технология сборки солнечного генератора на фотопластинах несколько сложнее, чем трубчатого коллектора.

В этой статье мы рассмотрим второй вариант — коллекторную гелиосистему.

Солнечные коллекторы пока служат вспомогательными поставщиками энергии. Полностью переключать отопление дома на гелиосистему опасно из-за невозможности прогнозировать четкое количество солнечных дней

Коллекторы представляют собой систему трубок, соединенных последовательно с выходной и входной магистралью или выложенных в виде змеевика. По трубкам циркулирует техническая вода, воздушный поток или смесь воды с какой-либо незамерзающей жидкостью.

Циркуляцию стимулируют физические явления: испарение, изменение давления и плотности от перехода из одного агрегатного состояния в другое и др.

Принцип действия солнечных коллекторов основан на получении и накапливании солнечной энергии, сообщаемой теплоносителю (+)

Сбор и аккумуляция солнечной энергии производится абсорберами. Это либо сплошная металлическая пластина с зачерненной наружной поверхностью, либо система отдельных пластин, присоединенных к трубкам.

Для изготовления верхней части корпуса, крышки, используются материалы с высокой способностью к пропусканию светового потока. Это может быть оргстекло, подобные полимерные материалы, закаленные виды традиционного стекла.

Для того чтобы исключить потери энергии с тыльной стороны прибора в короб укладывается теплоизоляция

Надо сказать, что полимерные материалы довольно плохо переносят влияние ультрафиолетовых лучей. Все виды пластика имеют достаточно высокий коэффициент теплового расширения, что часто приводит к разгерметизации корпуса. Поэтому использование подобных материалов для изготовления корпуса коллектора стоит ограничить.

Вода в качестве теплоносителя может применяться только в системах, предназначенных для поставки дополнительного тепла в осенне/весенний период. Если планируется круглогодичное использование гелиосистемы перед первым похолоданием техническую воду меняют на смесь ее с антифризом.

В воздушных гелиосистемах в качестве теплоносителя используется воздух. Каналы для его движения можно сделать из обычного профлиста (+)

Если солнечный коллектор устанавливается для обогрева небольшого строения, не имеющего связи с автономным отоплением коттеджа или с централизованными сетями, сооружается простейшая одноконтурная система с нагревательным прибором в начале ее.

В цепочку не включают циркуляционные насосы и нагревательные устройства. Схема предельно проста, но работать она может лишь солнечным летом.

При включении коллектора в двухконтурное техническое сооружение все гораздо сложнее, но и диапазон пригодных для применения дней существенно увеличен. Коллектор обрабатывает только один контур. Преобладающая нагрузка возлагается на основной отопительный агрегат, работающий на электроэнергии или любом виде топлива.

Для изготовления солнечного коллектора можно воспользоваться готовой схемой, можно построить собственную пилотную модель и опробовать ее на практике (+)

Несмотря на прямую зависимость производительности солнечных приборов от количества солнечных дней, они востребованы, и спрос на солнечные устройства стабильно повышается. Популярны они среди народных умельцев, стремящихся направить все виды природной энергии в полезное русло.

Классификация по температурным критериям

Существует достаточно большое количество критериев, по которым классифицируют те или иные конструкции гелиосистем. Однако для приборов которые можно сделать своими руками и использовать для горячего водоснабжения и отопления, наиболее рациональным будет разделение по виду теплоносителя.

Так, системы могут быть жидкостными и воздушными. Первый вид чаще применим.

Кроме этого часто используют классификацию по температуре, до которой могут нагреваться рабочие узлы коллектора:

1. Низкотемпературные. Варианты, способные нагревать теплоноситель до 50ºС. Применяются для подогрева воды в емкостях для полива, в ванных и душевых в летнее время и для повышения комфортных условий в прохладные весенне-осенние вечера.
2. Среднетемпературные. Обеспечивают температуру теплоносителя в 80ºС. Их можно использовать для обогрева помещений. Эти варианты наиболее подходят для обустройства частных домов.
3. Высокотемпературные. Температура теплоносителя в таких установках может доходить до 200-300ºС. Используются в промышленных масштабах, устанавливаются для обогрева производственных цехов, коммерческих зданий и др.

В высокотемпературных гелиосистемах используется довольно сложный процесс передачи тепловой энергии. К тому же они занимают внушительное пространство, чего не может позволить себе большинство наших любителей загородной жизни.

Процесс изготовления их трудоемок, реализация требует специализированного оборудования. Самостоятельно сделать подобный вариант гелиосистемы практически невозможно.

Высокотемпературные солнечные батареи на фотоэлектрических преобразователях в домашних условиях сделать довольно сложно

Собственноручное изготовление коллектора

Изготовление солнечного прибора собственными руками — увлекательный процесс, приносящий массу выгод. Благодаря ему можно рационально применять бесплатное солнечное излучение, решить несколько важных хозяйственных задач. Разберем специфику создания плоского коллектора, поставляющего в отопительную систему нагретую воду.

Материалы для самостоятельной сборки

Наиболее простой и доступный материал для самостоятельной сборки корпуса солнечного коллектора — деревянный брусок с доской, фанерой, плитами ОСП или подобными вариантами. В качестве альтернативы можно применить стальной или алюминиевый профиль с аналогичными листами. Металлический корпус обойдется несколько дороже.

Материалы должны соответствовать требованиям, которые предъявляются к конструкциям, используемым на открытом воздухе. Срок эксплуатации солнечного коллектора варьируется от 20 до 30 лет.

А значит, материалы должны обладать определенным набором эксплуатационных характеристик, которые позволят использовать конструкцию в течении всего срока.

Самый недорогой и простой вариант материалов для изготовления корпуса — применение пиломатериалов и стружечных плит

Если корпус выполнять из дерева, то долговечность материала можно обеспечить путем пропитки водно-полимерными эмульсиями и покрытием лакокрасочными материалами.

Основным принципом, которым следует руководствоваться при проектировании и сборке солнечного коллектора, является доступность материалов в отношении цены и возможности приобрести. То есть, их можно либо найти в свободной продаже, либо самостоятельно изготовить из доступных подручных средств.

Нюансы устройства теплоизоляции

Для предотвращения потерь тепловой энергии на дно короба монтируется изоляционный материал. Это может быть пенопласт либо минеральная вата. Современная промышленность выпускает достаточно обширную номенклатуры изоляционных материалов.

Для утепления короба можно использовать фольгированные варианты утеплителей. Таким образом можно обеспечить и теплоизоляцию и отражение солнечных лучей от фольгированной поверхности.

Если в качестве изоляционного материала используется жесткая плита пенопласта или пенополистирола, для укладки змеевика или системы труб можно вырезать канавки. Обычно абсорбер коллектора укладывается на теплоизоляцию сверху и накрепко фиксируется к днищу корпуса способом, зависящим от использованного в изготовлении корпуса материала.

Теплоизоляция служит для уменьшения потерь тепловой энергии через дно корпуса. Прибор в металлическом корпусе изготавливать без теплоизоляции нерационально (+)

Теплоприемник солнечного коллектора

Это абсорбирующий элемент. Он представляет собой систему труб, в которых происходит нагрев теплоносителя, и деталей, выполненных чаще всего из листовой меди. Оптимальным материалов для изготовления теплоприемника считаются медные трубы.

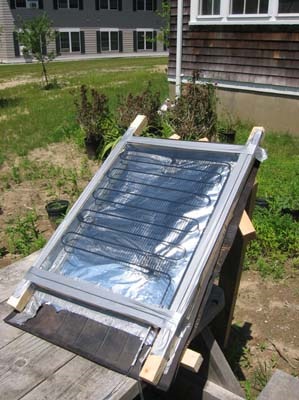

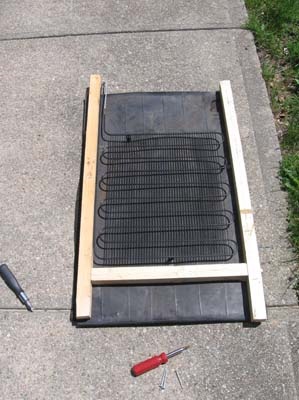

Домашние мастера изобрели более дешевый вариант — спиральный теплообменник из полипропиленовых труб.

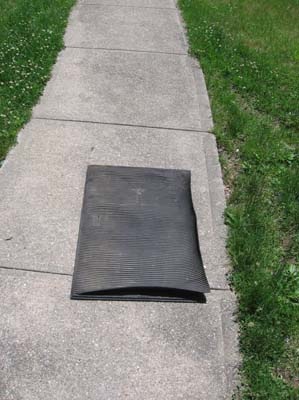

Интересное бюджетное решение — абсорбер гелиосистемы из гибкой полимерной трубы. Для соединения с устройствами на входе и выходе применяются подходящие фитингиВыбор подручных средств, из которых можно изготовить теплообменник солнечного коллектора, достаточно широк. Это может быть теплообменник старого холодильника, полиэтиленовые водопроводные трубы, стальные панельные радиаторы и пр.

Важным критерием эффективности выступает теплопроводность материала, из которого изготовлен теплообменник.

Для самостоятельного изготовления оптимальным вариантом является медь. Она обладает теплопроводностью, которая составляет 394 Вт/м². У алюминия этот параметр варьируется от 202 до 236 Вт/м².

Медные трубы считаются наиболее оптимальным вариантом для изготовления теплоприемника по теплотехническим качествам и износоустойчивости

Однако большая разница в параметрах теплопроводности между медными и полипропиленовыми трубами вовсе не означает, что теплообменник с медными трубами будет выдавать в сотни раз большие объемы горячей воды.

При равных условиях производительность теплообменника из медных труб будет на 20% эффективнее, нежели производительность металлопластиковых вариантов. Так что теплообменники, изготовленные из полимерных труб, имеют право на жизнь. К тому же такие варианты обойдутся гораздо дешевле.

Вне зависимости от материала труб, все соединения как сварные, так и резьбовые, должны быть герметичны. Трубы можно располагать как параллельно друг к другу, так и в виде змеевика.

Схема по типу змеевика уменьшает количество соединений — это снижает вероятность протечек и обеспечивает более равномерное движение потока теплоносителя.

Верх короба, в котором находится теплообменник, закрывается стеклом. В качестве альтернативы можно использовать современные материалы, типа акрилового аналога или монолитного поликарбоната. Светопрозрачный материал может быть не гладким, а рифленым или матовым.

В классическом варианте короб с коллектором закрывается закаленным стеклом, оргстеклом, поликарбонатом или подобным материалом. Народные умельцы приноровились вместо стекла использовать полиэтилен

Такая обработка снижает отражающие способности материала. Кроме того, этот материал должен выдерживать значительные механические нагрузки.

В промышленных образцах подобных гелиосистем используется специальное солярное стекло. Такое стекло характеризуется низким содержанием железа, что обеспечивает меньшие потери тепловой энергии.

Накопительный бак или аванкамера

В качестве накопительного бака можно использовать любую емкость с объемом от 20 до 40 литров. Подойдет ряд несколько меньших по объему резервуаров, соединенных трубами в последовательную цепочку. Накопительный бак рекомендовано утеплять, т.к. нагретая на солнце вода в емкости без изоляции будет быстро терять тепловую энергию.

По сути, теплоноситель в отопительной гелиосистеме должен циркулировать без аккумуляции, т.к. полученную от него тепловую энергию нужно расходовать в период получения. Накопительная емкость скорее выполняет функцию распределителя нагретой воды и аванкамеры, поддерживающей стабильность давления в системе.

Накопительная емкость в гелиосистемах работает в качестве распределителя воды и резервуара, поддерживающего давление (+)

Этапы сборки гелиосистемы

После изготовления коллектора и подготовки всех составляющих конструкционных элементов системы можно приступать к непосредственному монтажу.

Один из вариантов устройства змеевика из полипропиленовых труб с фитингами и тройниками поможет быстро собрать солнечный коллектор (+)

Работа начинается с установки аванкамеры, которую, как правило, размещают в самой высокой из возможных точке: на чердаке, отдельно стоящей вышке, эстакаде и т.д.

При монтаже следует учесть, что после заполнения жидким теплоносителем системы, эта часть конструкции будет иметь внушительный вес. Поэтому следует убедиться в надежности перекрытия или усилить его.

После установки емкости приступают к установке коллектора. Этот конструкционный элемент системы располагают на южной стороне. Угол наклона относительно линии горизонта должен составлять от 35 до 45 градусов.

После установки всех элементов их обвязывают трубами, соединяя в единую гидравлическую систему. Герметичность гидравлической системы является важным критерием, от которого зависит эффективная работа солнечного коллектора.

По схеме сборки гелиосистемы для поставки воды в летний душ можно соорудить конструкцию, чтобы подогревать воду для полива или создавать комфортные условия прохладными вечерами (+)

Для соединения конструктивных элементов в единую гидравлическую систему используются трубы с диаметром дюйм и полдюйма. Меньший диаметр используется для устройства напорной части системы.

Под напорной частью системы понимается ввод воды в аванкамеру и вывод нагретого теплоносителя в систему отопления и горячего водоснабжения. Остальная часть монтируется при помощи труб большего диаметра.

Для предотвращения потерь тепловой энергии трубы следует тщательно изолировать. Для этой цели можно использовать пенопласт, базальтовую вату либо фольгированные варианты современных изоляционных материалов. Накопительная емкость и аванкамера также подлежат процедуре утепления.

Наиболее простым и доступным вариантом теплоизоляции накопительной емкости является сооружение вокруг нее короба из фанеры или досок. Пространство между коробом и емкостью следует заполнить утепляющим материалом. Это может быть шлаковата, смесь соломы с глиной, сухие опилки и пр.

Гелисистема устанавливается так, чтобы солнечные коллекторы были расположены на самой освещенной стороне дома или участка (+)

Испытание перед вводом в эксплуатацию

После монтажа всех элементов системы и утепления части конструкций можно приступать к заполнению системы жидким теплоносителем. Первоначальное наполнение системы следует производить через патрубок, расположенный в нижней части коллектора.

То есть, наполнение осуществляют снизу в верх. Благодаря таким действиям можно избежать вероятного образования воздушных пробок.

Вода или другой жидкий теплоноситель поступает в аванкамеру. Процесс наполнения системы заканчивается тогда, когда из дренажной трубы аванкамеры начинает литься вода.

При помощи поплавкового клапана можно отрегулировать оптимальный уровня жидкости в аванкамере. После наполнения системы теплоносителем он начинает нагреваться в коллекторе.

Процесс повышения температуры происходит даже в пасмурную погоду. Нагретый теплоноситель начинает подниматься в верхнюю часть накопительного бака. Процесс естественной циркуляции происходит до тех пор, пока температура теплоносителя, который поступает в радиатор, не выровняется с температурой носителя, выходящего из коллектора.

При расходе воды в гидравлической системе будет срабатывать поплавковый клапан, находящийся в аванкамере. Таким образом, будет поддерживаться постоянный уровень. При этом холодная вода, поступающая в систему, будет находится в нижней части емкости накопителя. Процесс перемешивания холодной и горячей воды практически не происходит.

В гидравлической системе надо предусмотреть установку запорной арматуры, которая будет препятствовать обратной циркуляции теплоносителя из коллектора в накопитель. Это происходит в том случае когда температура окружающей среды опускается ниже, чем температура теплоносителя.

Такую запорную арматуру, как правило, используют в ночное и вечернее время.

Подводку к местам потребления горячей воды осуществляют при помощи стандартных смесителей. Обычные одинарные краны лучше не использовать. В солнечную погоду температура воды может доходить до 80°С — пользоваться такой водой напрямую неудобно. Таким образом, смесители позволят существенно сэкономить горячую воду.

Производительность такого солнечного водонагревателя можно повысить путем добавления дополнительных секций коллекторов. Конструкция вполне позволяет монтировать от двух до неограниченного количества штук.

Производительность гелиосистемы увеличивается путем установки большего количества солнечных коллекторов

В основе такого солнечного коллектора для отопления и горячего водоснабжения лежит принцип парникового эффекта и так называемый термосифонный эффект. Парниковый эффект используется в конструкции нагревательного элемента.

Солнечные лучи беспрепятственно проходят через прозрачный материал верхней части коллектора и преобразуются в тепловую энергию.

Тепловая энергия оказывается в замкнутом пространстве благодаря герметичности короба секции коллектора. Термосифонный эффект используется в гидравлической системе, когда нагретый теплоноситель поднимается вверх, при этом вытесняя холодный теплоноситель и заставляя его двигаться в зону нагрева.

Благодаря термосифонному эффекту в системе происходит стабильная и непрерывная естественная циркуляция теплоносителя

Производительность солнечного коллектора

Основным критерием, который влияет на производительность гелиосистем, является интенсивность солнечного излучения. Количество падающего на определенную территорию потенциально полезного солнечного излучения называется инсоляцией.

Величина инсоляции в разных точках земного шара варьируется в достаточно широких пределах. Для определения средних показателей этой величины существуют специальные таблицы. Они отображают среднюю величину солнечной инсоляции для того или иного региона.

Данные по солнечной инсоляции в определенном регионе можно получить из специальных карт и таблиц (+)

Кроме величины инсоляции на производительность системы влияет площадь и материал теплообменника. Еще одним фактором, влияющим на производительность системы, является объем накопительного бака. Оптимальная емкость бака рассчитывается, исходя из площади адсорберов коллектора.

В случае с плоским коллектором это общая площадь труб, которые находятся в коробке коллектора. Эта величина, в среднем значении, равняется 75 литрам объема бака, на один м² площади трубок коллектора. Накопительная емкость является своеобразным тепловым аккумулятором.

Цены на заводские приборы

Львиная доля финансовых затрат на сооружение подобной системы приходится на изготовление коллекторов. Это не удивительно, даже в промышленных образцах гелиосистем около 60% стоимости приходится на этот конструкционный элемент. Финансовые затраты будут зависеть от выбора того или иного материала.

Надо отметить, что подобная система не в состоянии отопить помещение, она лишь поможет сэкономить на затратах, помогая подогреть воду в системе отопления. Учитывая довольно большие затраты энергии, которые расходуются на нагрев воды, солнечный коллектор, интегрированный в систему отопления, существенно снижает подобные издержки.

Солнечный коллектор довольно просто интегрируется в систему отопления и горячего водоснабжения (+)

Для ее изготовления используются довольно простые и доступные материалы. К тому же подобная конструкция является полностью энергонезависимой и не нуждается в техническом уходе. Уход за системой сводится к периодическому осмотру и очистке стекла коллектора от загрязнений.

Дополнительная информация по организации солнечного отопления в доме представлена в этой статье.

Выводы и полезное видео по теме

Процесс изготовления элементарного солнечного коллектора:

Как собрать и ввести в эксплуатацию гелиосистему:

Естественно, самостоятельно сделанный солнечный коллектор не сможет конкурировать с промышленными моделями. Используя подручные материалы, довольно сложно добиться высокого КПД, которым обладают промышленные образцы. Но и финансовые затраты будут гораздо меньше по сравнению с приобретением готовых установок.

Тем не менее, самодельная солнечная система отопления существенно повысит уровень комфорта и сократит расходы на энергию, которая вырабатывается традиционными источниками.

Имеете опыт в сооружении солнечного коллектора? Или остались вопросы по изложенному материалу? Пожалуйста, поделитесь информацией с нашими читателями. Оставлять комментарии можно в форме, расположенной ниже.

Высокоэффективный солнечный коллектор своими руками

Все полосы воедино. Слева — 4 жертвы экспериментов с чернением. Отмытые ортофосфорной кислотой. Далее 3 «чистых» полоски.

После этого, набравшись сил, я приступил к припаиванию полотна к ранее изготовленному радиатору. Для хорошего теплообмена припаивать надо не тяп-ляп и там-сям а нормально, по всей длине трубы! Итого мы получили задачу в припайке 20 метров труб. Паял я феном, пока не кончился дорогой мягкий припой SANHA. Далее вход пошла газовая горелка и базарный (самопальный) припой аля «ПОС 40», который паялся очень тяжело. В ход пошел и отцовский припой, часть которого паялась нормально, а часть еле-еле. В общем, припоя ушло наверное грамм 500 – 700, а он весьма не дешевый. Например, 250г хорошего припоя SANHA мне обошлись в 160 грн. Базарный – значительно дешевле, а отцовский – бесплатно

Пайка абсорбера.

Прижмал трубы стопкой кирпичей. Также аккуратно, без фанатизма, ровнял резиновым молотком. Придерживал рукой…

Отдельно хочу сказать про место стыка медной ленты и тонких медных труб. Ленту, от температурных расширений ведет очень сильно, она становится вся волнистая и бугристая. Поэтому трубу надо хорошо прижимать к ленте, чтобы зазор был минимальным! И как раз в этот зазор должен попасть припой. Этот важный процесс занял у меня 2 полных дня, прерываясь на обед.

Зазор между трубой и медной лентой.

Видны припаяная трубка и еще свободная. Такие зазоры в свободной трубе не допустимы. Она должна максимально плотно прижиматься к ленте.

Все, пайка была завершена! До сих пор у меня есть опасения по поводу использования мягкого припоя. Температура плавления которого составляет 180С. Но по идее – должен выдержать. Практика и жаркое лето Одессы покажет.

Собраный медный абсорбер.

3 дня работы. Припаял!

Баллада о чернении — селективное покрытие своими руками.

Понятно, что абсорбер оставлять как есть – т.е медного цвета не очень хорошо. Сама по себе медь (а точнее ее оксидная пленка Cu2O) является неплохим теплоприемником (да-да, обычная рыжая медь, по идее – даже лучше чем обычная термостойкая краска), но эта пленка не очень стабильная и может дальше разрушаться — окисляться. В итоге вы можете получить сине-зеленый абсорбер. Я не буду здесь вдаваться в теорию о высокоселективных покрытиях. Проще всего медь просто покрасить черной термостойкой краской. Видел в YouTube видео:

где у человека такие коллекторы тоже кипятили воду (покрытые именно обычной термостойкой краской), но по погоде – было либо лето, либо хорошая весна. Да и количествео коллекторов просто обязаны ее кипятить Чтобы получить более эффективный коллектор — лучше покрыть медь оксидом меди 2 – CuO – во первых, это покрытие черное и имеет неплохой коэффициент поглощения (от 70 до 90%), а во вторых имеет довольно низкий коэффициент эмиссии (излучения). Если верить — то это от 5% до 20% в зависимости от толщины самой пленки. Т.е является неплохим селективным покрытием, которое можно получить в домашних условиях. Естественно – с заводским покрытием оно тягаться не может, но по идее – это должно быть лучше, чем черная краска (которая имеет хороший коэффициент поглощения и высокий коэффициент излучения около 80% – что плохо для солнечного коллектора). Есть специальные селективные краски – но купить их, наверное, будет дороже, чем покрыть медь CuO. Хотя процесс нанесения CuO значительно труднее, чем просто покрасить. Где-то так…

Я остановился именно на чернении меди, т.е получении CuO на поверхности своего абсорбера. Сразу скажу, что провозился я с ним около 3-х дней, не считая предварительных тестовых опытов.

Немного химии.

Получать CuO надо окисляя саму медь, из которой изготовлен (спаян) наш абсорбер. Наносить кисточкой или валиком его не надо И так, какие для этого нужны отравы:

Первый способ:

Каустическая сода (едкий натр NaOH)—50-60 г
Персульфат калия (K2S2O8)————14-16 г
Вода 1л

Второй способ:

Точно такой же, но вместо K2S2O8 применяется (NH4)2S2O8 (аммоний надсернокислый)

Третий способ:

Каустическая сода (едкий натр NaOH)—100г
Хлорит натрия NaClO2 —————— 50-60г
1 л. воды

Для все трех способов еще 2 обязательных условия — чистые обезжиренные поверхности и температура раствора и поверхности около 60-65С. И еще – раствор должен быть свежеприготовленный, так как кислород, который выделяется в результате реакции довольно быстро улетучивается. Воду брать лучше дистиллированную.
Не забудьте о технике безопасности.

Едкий натр или NaOH – очень любит органику – т.е вас!!! Разъедает кожу, глаза. Ни в коем случае не берите его и его растворы голыми руками и берегите глаза защитными очками. Пользуйтесь резиновыми перчатками. Когда NaOH разбавляешь в горячей воде – он очень бурно «вскипает».

Вот такие вот можно получить химические ожоги. Будьте осторожны!!!

Аммоний надсернокислый или (NH4)2S2O8 при нагревании выделяет аммиак. Даже не думайте пользоваться этим методом в закрытом помещении без средств газовой защиты. Мне пришлось покупать газопылевой респиратор, на котором было написано «защита от аммиака», так как я пользовался именно этим методом. Без респиратора я бы наверное коллектор свой не доделал Летом, скорее всего, можно и на открытом воздухе без противогаза, но надо все равно поддерживать температуру? А она, поверьте нужна. Без нагрева химичиские реакции проходят очень медлено.

Респиратор пылевой и газопылевой.

Слева обычный пылевой респиратор — он вам не поможет. Справа газопылевой — то что надо!

Хлорит натрия (не путать с хлоридом натрия – это обычная поваренная соль) или NaClO2. Вроде ничего опасного, но если честно — я не уверен. Голыми руками лучше не брать, выделяется немного хлора. Мне удалось его достать именно для первоначальных опытов. Вещи правда потом все воняют хлором, но жить можно.

Персульфат калия он же калий надсернокислый или K2S2O8 – наверное, самый безопасный метод. Но его достать было дорого и по почте. Так что этот метод я не испытывал и ничего сказать не могу. В целом, все реактивы можно найти (заказать) в интернете. Я покупал в Одессе – есть фирма ТОР. Там можно купить практически любую химию… Неудачные результаты экспериментов я смывал ортофосфорной кислотой (часто применяют ее как флюс для пайки меди, является также одним из основных составов напитков Coca-Cola). Эта кислота легко смывает наш хваленный CuO!

Как же я чернил?

Изначально идея была такой. После спайки абсорбера я загнул его края и получил такое здоровое блюдце. Нижние стыки, на всякий случай промазал герметиком для каминов. Ведро с кипятильником, в него опущены две трубы – подача и обратка. Насос (я купил циркуляционный), должен был гонять горячую воду из ведра по нашему коллектору, нагревая его. Далее я хотел вылить в это разогретое «блюдце» свежеприготовленный раствор и вуаля! Но ничего не получилось. Во первых, циркуляционный насос может гонять воду только в замкнутом контуре. Поднять воду из открытой емкости — ведра, хоть на 10 см он не способен. Во вторых, листы я пропаял не очень герметично (именно поэтому я промазал все стыки герметиком), но вот засада – герметик оказался водорастворимым!!! Короче, блюдце мое надо было правильнее называть дуршлагом для макарон. Во!

Абсорбер с загнутыми краями — блюдце

Рабочаю поверхность абсорбера. Видны загнуте бортики.

Абсорбер — вид сбоку.

Вид сбоку. Черное пятно — тот самы герметик.

Вид снизу.

Поэтому я пошел по самому трудному пути – это забабахать ванну, в которую я бы смог поместить полностью весь абсорбер и там его протравить. Для таких размеров, понадобилось мне около 30 литров протравы. Нагреть такое количество воды в холодном, не отапливаемом подвале было довольно «улвекательным».

Почему я не чернил полоски отдельно? Ведь на первый взгляд это намного проще. А затем можно уже собирать из черненой меди абсорбер. Во-первых – медь черниться сразу с двух сторон, поэтому с обратной стороны, где нужна пайка, пришлось бы эту черноту смывать. Ортофосфорная кислота могла легко попасть на рабочую сторону и смыть CuO. Во-вторых, и это более важный момент, CuO не выдерживает температуру пайки. Он относительно хорошо выдерживает температуры в области 300С, а пайка газовой горелкой дает большую температуру. Т.е мы бы получили разрушение CuO в местах пайки. Поэтому, было решено паять абсорбер, а затем его уже полностью чернить.

Так я и поступил. На ровной плоскости выложил из того что валялось под рукой (это бруски и кирпичи) ванну нужных размеров и застелил ее пленкой. Положил в нее абсорбер вверх ногами (т.е тыльной стороной вверх). Иначе понадобилось бы 90 литров раствора. Да и во время опытов я заметил – что тыльная сторона пластин чернилась как-то лучше. Возможно, это связано с тем, что кислород поднимался вверх и натыкался на медь, окисляя ее.

Ванна для абсорбера.

Ванна из брусков, кирпичей и досок. Клеенкой пока не застелена — примерял абсорбер

Залил я все это раствором и продержал час, при этом периодически шатал-качал абсорбер, чтобы из-под него удалялись пузырьки воздуха. Где-то через час я сделал контрольный осмотр – в целом он был весь черный, но кое-где по-прежнему были медные пятная солидного размера. Я оставил все так на ночь…

Чернение меди

Процесс пошел. Чтобы было меньше испарений я накрыл все кусками пенопласта и полиэтилена.

Утром пришел, проветрил подвал – так как находится в нем, без газозащитного респиратора, до сих пор было невозможно. Потом поднял абсорбер – и О облом! Медные пятна не только не исчезли, но и еще стали больше.

Черный абсорбер.

Обратная сторона. Фото лицевой стороны сделать не удалось. Когда я его приподнял — то стекла черная водичка, и медные пятна стали значительно больше!

Дальше пришлось разработать методику локального чернения меди. Способ нашелся, который, к счастью, позволил мне залатать все мои пятна. Во-первых, вместо циркуляционного насоса я одолжил у мамы насосик от фонтанчика – он прекрасно справился с поставленной задачей – гонял кипяточек по моему абсорберу (надеюсь, фонтанчик у мамы в этом году будет ничуть не хуже, чем в прошлом. На насосике внятно написано max 35C). Абсорбер разогрелся где-то до 55С. Чтобы получить большую температуру надо было 2 кипятильника, а в наличии было только один. В подвале было +6С +7С – поэтому абсорбер мой очень интенсивно охлаждался. На такой подогретый абсорбер я выливал малые порции свежего раствора. Это позволило зачернить некоторые области. Но все равно остались бугорки, где раствор не мог задерживаться – он скатывался вниз, в углубления. Далее я брал газовую горелку, разогревал нужную область, затем губкой смачивал ее – при этом издавался характерный звук «пшшшыыы». Опять разогревал и опять губкой. Именно со второго раза медь чернела.

Чернения процесс.

Вот такая вот банька у меня была.

На фото видно ведро, термометр. Не видно — насосик и кипятильник. Таким способом я грел асборебр.

Вот такие вот мучения! Затем оставил абсорбер еще раз на ночь, обильно полив его растворчиком. Утром пришел, вымыл его. Покрытие оказалось прочным, не слазило и не стиралось.

В таком состоянии я его оставил на ночь.

И немного фоток промытого и высушенного асборбера, без комментариев.

Сборка корпуса.

В перерывах между пайкой (к примеру радиатор я спаял сразу, а вот медную ленту искал полторы недели) я начал собирать корпус своего будущего солнечного коллектора. Решил использовать плиты OCБ 10мм. Легкие, прочные, недорогие, влагостойкие. Раскроил фанерку по размерам и собрал короб. Для соединений использовал такие вот уголки.

Уголки для корпуса солнечного коллектора.

Уголки для соединения фанеры.

Корпус коллектора.

Предварительно собранный короб. Потом пришлось разобрать!

Затем уложил теплоизоляцию – базальтовую вату, толщиной 5 см. По бокам те же 5 см. Всю вату опрыскивал гидрофобизатором (водоотталкивающая жидкость) и укрыл кухонной фольгой. Зачем фольга? Точно не знаю, но предполагаю… Когда я смотрел картинки солнечных коллекторов в разрезе, я везде обращал внимание, что абсорбер просто лежит на вате (утеплителе). Т.е абсорбер непосредственно контактирует с ватой! Ну и что??? Насколько я знаю — излучение это 70% из всех возможных теплопотерь (излучение, теплопередача и конвекция). Конвекция и теплопередача берут на себя лишь по 15% каждая. Поэтому я решил не облучать вату тепловым излучением от абсорбера, а отражать его обратно на поглощающую панель (абсорбер). Фольга отражает до 97% излучения. Для этого сделал воздушный зазор в 2 см между ватой и абсорбером чтобы дать возможность работать фольге, как отражателю. Если бы зазора не было – то фольга бесполезна.

Теплоизоляция коллектора.

Cначала я собрал 3 стенки, затем завел абсорбер, уложил тепловую изоляцию четвертой боковой стены, и затем прикрутил саму боковую стенку. Именно такая последовательность – иначе не представляю, как это можно сделать!

Готовый корпус коллектора.

Все готово к установке поглащающей поверхности.

Завел абсорбер в короб. Затем выложил теплоизоляцию. Четвертая боковая стенка не прикручена.

Далее проще – прикрутил по периметру кантик из нарезанных реек и проклеил их уплотнительными резинками (продаются такие для окон и дверей).

Деревяный бортик для стекла.

Уплотнительная резинка.

Мне удалось достать бесплатные стеклопакеты (опять же, спасибо добрым людям!). А 1м2 стеклопакета весит 20 кг. Итого, вес стекла получился весьма внушительным – 46 кг!!! Поэтому было решено нести коллектор в место установки без стекла, а стекло ставить потом, отдельно. Чтобы коллектор не запылился, я обернул его кухонной пищевой пленкой. Так его и оставил на пару дней, пока не появилась хорошая погода и помощник. Один, вытащить такую байду я бы не смог!

Коллектор в сборе!

Все! Готов к установке.

Первые испытания.

27 Февраля, +6С. Было тихо, безветренно. Сплошные легкие тучки, но солнце не светило ярко. Мы с помощником вынесли мой коллектор к месту установки – сам коллектор очень легкий (вата, фанера и медь), но весьма габаритный! Размер его 1.08м х 2.17м. Там мы его установили, и пошли в гараж протереть стеклопакеты перед их установкой в коллектор. Когда вынесли первый стеклопакет, я взялся за патрубок – а он был уже приятно теплым! Когда вынесли второй стеклопакет – патрубок стал еще горячее. Когда вынесли третий стеклопакет – держаться за патрубок более 2 – 3 сек было уже проблематично. Нет, мы не мыли и не обмывали стекла 3 часа! Весь процесс остекления занял максимум пол часа.

Потом мы начали заливать в него воду, чтобы замерять температуру. Ведь было же интересно — столько потрачено сил и средств – а какой же результат?!?!?! К этому моменту как раз наступил полдень, и солнце наконец-то вышло из-за туч! После первой порции воды из коллектора начал выходить пар! Я на радостях сказал на матерном языке, что мол вот неплохой самовар получился! В общем, испытания прошли успешно. Коллектор легко кипятил каждую новую порцию воды – около 200 г. После доливки новой порции воды, через секунд 10 из патрубка выходил кипяток – термометр показывал 96С-98С. Понятно, что это не много – но помоему, весьма не плохо как для самоделки?

И на последок, еще фотографии с комментариями + видео.

Коллектор во весь рост.

Видно, как с утра часть коллектора затеняется домом.

В режиме стагнации (простоя) теплоизоляция не выдерживает — плавится.

Температура на выходном патрубке в режиме стагнации. Покрытие 2 стекла (стеклопакет).

Видео в первый день испытаний. Хорошо видно кипение воды.

Видео, которое я снял через 10 месяцев. Так как скоро буду демонтировать и переделывать — решил снять как оно все было.

Принцип работы солнечных нагревателей

Прежде чем браться за изготовление самодельной гелиосистемы, стоит изучить устройство солнечных коллекторов заводского изготовления – воздушных и водяных. Первые используются для прямого отопления помещений, вторые применяются в качестве нагревателей воды либо незамерзающего теплоносителя — антифриза.

Справка. Воздушные установки не слишком популярны из-за ограниченной функциональности. Водонагревательные гелиоколлекторы более востребованы, поскольку могут обеспечивать работу отопления, ГВС, поднимать температуру в открытых бассейнах.

Главный элемент гелиосистемы – сам солнечный коллектор, предлагаемый в 3 вариантах исполнения:

1. Плоский водяной нагреватель. Представляет собой герметичный короб, утепленный снизу. Внутри расположен тепловой приемник (абсорбер) из металлического листа, на котором закреплен медный змеевик. Сверху элемент закрыт прочным стеклом.
2. Конструкция воздухонагревательного коллектора аналогична предыдущему варианту, только по трубкам вместо теплоносителя циркулирует воздух, нагнетаемый вентилятором.
3. Устройство трубчатого вакуумного коллектора кардинально отличается от плоских моделей. Аппарат состоит из прочных стеклянных колб, куда помещены медные трубки. Их концы подсоединяются к 2 магистралям – подающей и обратной, воздух из колб откачан.

Дополнение. Существует и другая разновидность вакуумных водяных нагревателей, где стеклянные колбы наглухо запаяны и наполнены специальным веществом, испаряющимся при невысокой температуре. При испарении газ поглощает большое количество теплоты, передаваемое воде. В процессе теплообмена вещество снова конденсируется и стекает на дно колбы, как показано на картинке.

Устройство вакуумной трубки прямого нагрева (слева) и колбы, работающей за счет испарения / конденсации жидкости

Перечисленные типы коллекторов используют принцип прямой передачи теплоты солнечного облучения (иначе – инсоляции) протекающей жидкости или воздуху. Плоский водонагреватель работает так:

1. Через медный теплообменник со скоростью 0.3—0.8 м/с движется вода либо антифриз, прокачиваемый циркуляционным насосом (хотя бывают и самотечные модели для уличного душа).
2. Лучи солнца разогревают абсорбирующий лист и плотно соединенную с ним трубу змеевика. Температура протекающего теплоносителя поднимается на 15—80 градусов в зависимости от сезона, времени суток и уличной погоды.
3. Чтобы исключить тепловые потери, дно и боковые поверхности корпуса утеплены пенополиуретаном либо экструзионным пенополистиролом.
4. Прозрачное верхнее стекло выполняет 3 функции: защищает селективное покрытие абсорбера, не позволяет ветру обдувать змеевик и создает герметичную воздушную прослойку, удерживающую тепло.
5. Горячий теплоноситель поступает в теплообменник накопительного бака – буферной емкости или бойлера косвенного нагрева.

Поскольку температура воды в контуре аппарата колеблется вместе с изменением времен года и суток, солнечный коллектор не может использоваться для отопления и ГВС напрямую. Полученная от солнца энергия передается основному теплоносителю через змеевик бака — аккумулятора (бойлера).

Исключение – гелиоустановки для бассейнов, нагревающие воду резервуара напрямую либо через простой теплообменник.

Эффективность трубчатых аппаратов повышена за счет вакуума и внутренней отражающей стенки в каждой колбе. Лучи солнца свободно проходят сквозь безвоздушную прослойку и греют медную трубку с антифризом, но тепло не может преодолеть вакуум и выйти наружу, поэтому потери минимальны. Другая часть излучения попадает в отражатель и фокусируется на водяной магистрали. По заверениям производителей, КПД установки достигает 80%.

Когда вода в баке нагрета до нужной температуры, солнечные теплообменники переключаются на бассейн с помощью трехходового клапана

Изготавливаем водяной коллектор

Водонагреватель вакуумного типа сделать в домашних условиях не выйдет по понятным причинам. Поэтому беремся за плоскую конструкцию с теплообменником и собирающим солнечные лучи абсорбером. В идеале нужно рассчитать площадь приемника и температуру воды на выходе, зависящую от многих факторов:

• регион проживания и уровень инсоляции;
• температура окружающей среды, особенно в зимний период;
• площадь теплообменной поверхности, воспринимающей облучение солнцем;
• материал и покрытие змеевика;
• температура теплоносителя на входе;
• угол наклона панели по отношению к солнечным лучам;
• скорость течения воды по трубам теплообменника.

В интернете нетрудно отыскать расчеты производительности солнечного коллектора, но предупреждаем — вычисления весьма неточные.

Пример. За основу принимается факт: в ясный день на 1 м² поверхности попадает 500—800 Вт энергии солнца. Дальше по школьной формуле m = Q / 1.163 х Δt определяем массу воды, нагретую на 40 °С теплообменником 1 м²: 500 / 1,163 х 40 = 10.7 литра в час. При инсоляции 800 Вт/м² удастся нагреть 17.2 л/ч. Но дьявол кроется в деталях: изначальный показатель 0.5—0.8 кВт на квадратный метр – цифра очень приблизительная.

Приемник тепла из ПНД труб (слева) и бухт садового шланга, помещенных внутрь оконных рам (справа)

Мы предлагаем упрощенный подход к вопросу, изложенный в пошаговой инструкции:

1. Определите место и площадь, которую вы готовы отдать под коллектор.
2. Ориентируясь по ценам на материалы, выберите подходящий вариант для сборки змеевика и корпуса.
3. Изготовьте опытный образец, подключите к отоплению либо водоснабжению по правильной схеме. Способы обвязки мы покажем в следующих разделах данной статьи.
4. Испытайте греющий контур в домашних условиях и сделайте дальнейшие выводы о наращивании / уменьшении мощности, изменении конструкции и так далее.

Теперь пройдем каждый этап по отдельности, заостряя внимание на подводных камнях.

Размещение тепловой установки

Собственно, вариантов расположения самодельного коллектора всего два: на крыше здания либо открытой площадке придомового участка. Выбирая место, соблюдайте простые правила:

1. Площадка должна быть максимально освещена в течение дня, не затеняться деревьями и другими хозяйственными постройками.
2. При установке на крышу выбирается более пологий скат, куда всегда попадает солнечное излучение. Понятно, что крутая часть ломаной мансардной кровли не подойдет.
3. Водогрейную установку, предназначенную для отопления либо горячего водоснабжения, не относите далеко от жилища. Увеличится длина подающих трубопроводов, теплопотери и стоимость монтажа.
4. Наземный коллектор ориентируйте таким образом, чтобы солнце, визуально движущееся с востока на запад, постоянно освещало теплоприемник. Угол установки панели – 60±15°.

Солнечные установки, рассчитанные на подогрев воды в летнем душе, располагаются на крыше этого строения и присоединяются по самотечной схеме. Устройства для нагрева бассейнов размещаются рядом с чашей резервуара.

Выбор материалов

Подборку комплектующих для изготовления солнечных водонагревателей своими руками мы сделали на основании отзывов и тем, обсуждаемых на популярном форуме Forumhouse. Итак, прямоугольный короб приемника обычно делается из деревянного бруса либо готовых рам старых окон. Задняя стенка корпуса утепляется базальтовой ватой, пенопластом или экструдированным пенополистиролом.

Совет. Дно короба можно сделать из фольгированного полимерного утеплителя. Металлический слой послужит абсорбером – ставить дополнительный лист не придется.

Теплообменники домашние умельцы изготавливают из разнообразных труб:

• полиэтиленовые черные (ПНД);
• гофрированная нержавейка;
• медные и алюминиевые;
• полипропилен и металлопластик;
• сшитый полиэтилен;
• панельные стальные радиаторы.

Примеры самодельных теплоприемников из медных и стальных профильных труб

С точки зрения эффективности и долговечности лучше применять трубки из алюминия, меди и нержавеющей стали, обладающие наилучшей теплопроводностью. Недостаток материала – высокая цена.

Пластиковые трубы значительно дешевле металлических и проще в монтаже. Но при использовании полимеров нужно учитывать ряд нюансов:

• любые пластмассы постепенно разрушаются под воздействием ультрафиолетового излучения;
• стенки труб ППР слишком толстые, плохо проводят тепло;
• качественный металлопластик слишком дорог для наших целей, а дешевый нередко расслаивается на изгибах и быстро разрушается на солнце;
• сшитый полиэтилен «запоминает» первоначальный изгиб в бухте, из него удобно делать кольцевой змеевик, а выпрямить непросто;
• трубы ПНД нужно покупать пищевой серии (с синей полосой), она лучше защищена от ультрафиолета.

Справка. Простейший вариант теплообменника для бассейна – черный садовый шланг, уложенный «улиткой». Минус материала – растрескивание резины от длительного воздействия солнца.

Сквозь соты поликарбоната можно пропустить воду, нагреваемую солнцем. К торцу листа припаивается коллектор – полимерная труба

Тонкостенные трубы ПНД – отличный выбор по соотношению цена/качество. Черная поверхность хорошо поглощает солнечное тепло, соединительные фитинги стоят недорого. К абсорберу трубопровод крепится пластиковыми хомутами либо жестяной полосой на саморезах.

В качестве абсорбирующего листа можно применить обычную или нержавеющую сталь, окрашенную в черный цвет. Идеальный вариант – листовой алюминий либо медь.

Верх короба закрывается следующими прозрачными материалами на выбор:

• обычное или армированное стекло;
• прозрачная полиэтиленовая пленка;
• тонкий сотовый поликарбонат.

Пленка — самый дешевый вариант покрытия. Одна беда: тонкий полиэтилен разрушается на морозе

Совет. Не применяйте в качестве светопрозрачного элемента готовые стеклопакеты от пластиковых окон. Зимой при большом перепаде температур между уличным воздухом и закрытой камерой коллектора двухслойный пакет не выдерживает и трескается.

Рекомендации по сборке

Процесс изготовления солнечного коллектора настолько очевиден, что расписывать пошаговые инструкции не имеет смысла. Задача – смастерить максимально герметичную камеру, установив внутри теплообменник на металлическом абсорбере. Мы просто дадим ряд советов, дабы уберечь вас от ошибок:

1. Трубы теплообменника можно укладывать продольно либо спиралью (улиткой). Расстояние между соседними линиями (витками) делайте небольшим – от 1 до 4 см.
2. Воздухонепроницаемость корпуса достигается промазыванием стыков силиконовым герметиком либо прокладыванием резиновых уплотнителей.
3. Трубки крепятся к основанию любым удобным способом – пластмассовыми хомутиками, металлической полосой либо просто фиксируются по бокам саморезами.
4. Вся внутренняя полость окрашивается термостойкой эмалью черного цвета (продается в аэрозольных баллончиках).
5. Толщина теплоизоляционного слоя на задней стенке водонагревателя – минимум 50 мм.
6. Сверху проще всего натянуть прозрачную пленку — это лучший вариант для опытного экземпляра. Впоследствии ее нетрудно заменить стеклом.

Еще рекомендация. Деревянные детали стоит обработать антисептиком. Раму, сваренную из стальных профилей, покройте грунтовкой и 2 слоями светлой краски.

После сборки панели теплоприемника заполните змеевик водой и проверьте на герметичность. Затем проведите испытания солнечного коллектора — подключите вывода к баку, установите панель на солнце и периодически измеряйте температуру воды, учитывая время нагрева. На основе реальных показателей несложно выяснить производительность водонагревателя.

Схема подключения

Коллектор, предназначенный для подогрева воды в душе, подсоединяется к накопительному баку по самотечной схеме. Важное условие: гелиоустановка должна располагаться ниже основной емкости, чтобы горячая вода меньшей плотности поднималась по трубе и вытесняла холодную. Конструкция такой системы показана на чертеже.

При подключении к бойлеру либо теплоаккумулятору солнечный коллектор выступает как полноценный источник тепла. Производители гелиосистем предлагают использовать двухтрубную напорную схему, включающую обязательные элементы обвязки:

• циркуляционный насос, развивающий давление 0.4 Бар;
• расширительный бак мембранного типа;
• автоматический воздухоотводчик;
• клапан предохранительный, рассчитанный на срабатывание при давлении 2 Бар;
• манометр;
• термометр;
• запорная арматура, вентиль подпитки;
• контроллер с двумя датчиками температуры;
• теплоизоляция для подводящих трубопроводов.

Важный момент. Если к буферной емкости подключается батарея из нескольких коллекторов, производительность насоса и объем расширительного бачка нужно увеличить. Минимальная вместительность мембранного резервуара – 10% от общего количества теплоносителя в контуре.

Схема функционирует так:

1. Теплоприемник присоединяется к нижнему змеевику буферной емкости, где вода холоднее.
2. Контроллер посредством датчиков сравнивает температуру воды (антифриза) в подающей трубе и теплоаккумуляторе.
3. Электронный блок останавливает насос, когда температура воды в резервуаре равна либо превышает температуру теплоносителя на подаче.
4. Попадающий в контур воздух сбрасывается через автоматический клапан, установленный в верхней точке системы.
5. В случае перегрева теплоносителя из-за остановки насоса (ведь солнце выключить невозможно) сработает предохранительный клапан и стравит лишнее давление.

Самый дорогой элемент схемы – электронный блок управления. Как можно обойтись без контроллера:

• купить на Aliexpress более дешевый термостат, срабатывающий по разнице температур;
• установить таймер день–ночь и механический термостат, отключающий насос при максимальном нагреве буферной емкости.

Воздушный солнечный коллектор для отопления своими руками: схема

Чтобы избежать теплопотерь за счет контакта с уличным воздухом, абсорбер самодельного коллектора помещают в хорошо утепленный деревянный корпус, закрытый сверху прозрачным пластиком (поликарбонат или оргстекло) или прочным закаленным стеклом.

У коллекторов заводского изготовления трубки абсорбера помещают в вакуумированные колбы, так что тепло в них хранится, как в термосе.

Схема сборки солнечного коллектора

В качестве теплоносителя может использоваться как воздух, так и жидкая среда — вода или антифриз. Мы рассмотрим именно воздушный коллектор, поскольку он проще в изготовлении.

Чертежи конструкций

Приступаем к работе

Прежде чем сооружать солнечный коллектор, необходимо произвести соответствующие расчеты и определить, как много энергии он должен производить. Но от самодельной установки ждать высокого КПД не стоит. Сориентировавшись, что его будет достаточно – можно приступать.

Работу можно поделить на несколько основных этапов:

1. Изготовить короб
2. Изготовить радиатор или теплообменник
3. Изготовить аванкамеру и накопитель
4. Собрать коллектор

Чтобы изготовить коробку под солнечный коллектор своими руками, следует заготовить обрезную доску толщиной 25-35 мм и в ширину 100-130 мм. Дно ее следует сделать текстолитовым, оснастив его ребрами. Оно также должно быть хорошо теплоизолированное при помощи пенопласта (но предпочтение отдают минеральной вате), накрытого оцинкованным листом.

Еще 4 эффективных способа альтернативного отопления дома

О которых вы можете узнать в нашей следующей статье

Подготовив короб, настает пора мастерить теплообменник. Следует придерживаться инструкции:

1. Необходимо подготовить 15 тонкостенных металлических трубок длиной 160 см и две дюймовые трубы длиной 70 см
2. В обоих утолщенных трубках сверлятся отверстия диаметра меньших трубок, в которые они будут устанавливаться. При этом нужно следить за тем, чтоб они были по одной стороне соосны, максимальный шаг между ними 4.5 см
3. Следующий этап – все трубки нужно собрать в единую конструкцию и надежно сварить
4. Теплообменник монтируется на лист оцинковки (ранее прикрепленный к коробу) и фиксируется при помощи стальных хомутов (можно сделать металлические зажимы)
5. Днище короба рекомендуют покрасить в темный цвет (например, черный) – он будет лучше поглощать солнечное тепло, но чтобы снизить тепловые потери, внешние элементы красятся белым
6. Завершить монтаж коллектора необходимо установкой покровного стекла около стенок, при этом не забыв о надежной герметизации стыков
7. Между трубками и стеклом оставляется расстояние, равное 10-12 мм

Остается соорудить накопитель под солнечный коллектор. Его роль может исполнять герметичная емкость, объем которой варьируется около 150-400 л. Если найти одну такую бочку не удается, можно сварить между собой несколько небольших.

Как и коллектор, накопительный бак основательно изолируют от потерь тепла. Остается изготовить аванкамеру – небольшой сосуд объемом 35-40 л. Он должен оснащаться падающим воду устройством (шарнирным краном).

Остается самый ответственный и важный этап – собрать коллектор воедино. Сделать это можно таким образом:

1. Вначале необходимо установить аванкамеру и накопитель. Необходимо следить, чтоб уровень жидкости в последнем был на 0.8 м ниже, чем в аванкамере. Так как воды в таких устройствах может собираться немало, необходимо продумать, каким образом они будут надежно перекрываться
2. Коллектор размещается на крыше дома. Исходя из практики, рекомендуется делать это на южной стороне, наклонив установку под углом 35-40 градусов к горизонту
3. Но нужно учитывать, что между накопителем и теплообменником расстояние не должно превышать 0.5-0.7 м, иначе потери будут слишком существенны
4. В конце должна получиться следующая последовательность: аванкамера обязана располагаться выше накопителя, последний – выше коллектора

Наступает самый ответственный этап – необходимо соединить все составляющие воедино и подключить к готовой системе водопроводную сеть. Для этого потребуется посетить магазин сантехники и приобрести необходимые фитинги, переходники, сгоны и прочую запорную арматуру. Высоконапорные участки рекомендуют соединять трубой диаметром 0.5 дюйма, низконапорные – 1 дюйм.

Введение в эксплуатацию выполняется следующим образом:

1. Установка заполняется водой посредством нижнего дренажного отверстия
2. Подсоединяется аванкамера и регулируются уровни жидкости
3. Необходимо пройтись вдоль системы и проверить, чтобы не было утечек
4. Все готово к повседневной эксплуатации

Установка и подключение воздушного коллектора

Для монтажа воздухонагревателей нужно подготовить поверхность стены, сделав 4 отверстия под воздуховоды. Внутри здания гофрированные трубы разводят по комнатам, направляя в сторону пола.

Самодельные воздушные солнечные коллекторы для отопления дома подключаются к электросети, через трансформатор. При наличии навыков в качестве источника питания можно установить аккумулятор на солнечных батареях.

Теплоэффективность изготовленных своими руками воздухонагревателей существенно ниже, чем у заводской продукции. При отсутствии специальных навыков лучше использовать готовые модули. Как показывают реальные отзывы о коллекторах, оптимальный вариант для покупки из представленных на отечественном рынке: Solar Fox, Солнцедар и ЯSolar-Air.

Воздухонагреватели не используются в качестве основного источника тепла и выполняют исключительно вспомогательную функцию. В домах с солнечными воздушными коллекторами изначально устанавливают котел, покрывающий потребности в отоплении на 100%.

При грамотных расчетах и интенсивной эксплуатации, вложения окупятся в течение 1-2 лет. В случае самостоятельного изготовления коллектора, затраты вернутся уже в середине первого отопительного сезона.

Миф первый: плоские коллекторы прочнее вакуумных

Качественные плоские коллекторы немецкого производства являются довольно прочными и легко выдерживают град и тому подобные внешние воздействия. Но при желании, конечно, разбить их можно. То же самое можно сказать и о качественных вакуумных коллекторах. На практике замена стеклянных трубок на установленных вакуумных коллекторов применяется довольно редко, поскольку качественные трубки являются очень прочными и рассчитаны на долгий срок службы

А вот такой же пример с использованием стального шарика.

Также следует помнить, что в случае повреждения плоского коллектора его обычно следует менять, что является дорогостоящей и сложной задачей. При повреждении нескольких стеклянных трубок вакуумного коллектора, он все равно продолжит работать, а трубки в последующем можно заменить. Обычно при установке вакуумных коллекторов предусматривается каким образом будет проводиться замена трубок в случае их повреждения и завершения обычного срока службы (15 лет).

Актуальность организации гелиосистемы

Монтаж солнечных батарей

Перед приобретением или самостоятельным изготовлением преобразователя следует узнать – будет ли отопление частного дома солнечными батареями достаточно эффективным. Для этого необходимо провести детальный анализ всех факторов, влияющих на КПД будущей системы.

Для начала определяется показатель солнечной инсоляции. Это количество солнечной энергии, падающей на поверхность земли в конкретном регионе. От этого будет зависеть степень нагрева теплоносителя или объем генерируемого тока. Солнечные радиаторы для отопления дома в идеальном варианте должны работать независимо от сезона. Однако фактически это получается далеко не всегда.

Солнечная инсоляция

Также пассивная система солнечного отопления может изменять свою эффективность работы из-за угла наклона панели. Он же зависит от сезона. Для определения теоретически возможной энергии можно воспользоваться данными из таблицы.

Уже на основе этих данных можно сделать расчет солнечного коллектора для отопления с учетом его технических и эксплуатационных характеристик. Но кроме этого следует учитывать такие факторы:

• Местонахождение дома. Падению солнечных лучей не должны препятствовать природные или искусственные объекты – горы, высокие дома, высокий лес и т.д;
• Место для установки. Комбинированное солнечное отопление потребует большого пространства – от 2 до 10 м². Чаще всего для этого используют крышу дома. При этом она должна быть адаптирована для монтажа коллекторов или солнечных батарей;
• Требуемая тепловая мощность. Зачастую солнечные системы отопления частного дома используются в качестве вспомогательных.

Значения солнечной энергии (кВт/ч) для регионов России

Только после этого анализа можно приступать к выбору определенной схемы альтернативного теплоснабжения дома. Предварительно рассчитываются тепловые потери в доме, определяется оптимальный тепловой режим работы отопления. Если солнечный коллектор в системе отопления будет вспомогательным – к его номинальной мощности прибавляется этот же показатель основной системы теплоснабжения.

При расчете нужно учитывать массу оборудования. Поверхность кровли должна выдержать эту нагрузку.

Классификация по температурным критериям

Существует достаточно большое количество критериев, по которым классифицируют те или иные конструкции гелиосистем. Однако для приборов которые можно сделать своими руками и использовать для горячего водоснабжения и отопления, наиболее рациональным будет разделение по виду теплоносителя.

Так, системы могут быть жидкостными и воздушными. Первый вид чаще применим.

Галерея изображенийФото из Элементарный воздушный коллектор можно сделать из гофрированной трубы. Еще понадобится фольгированный жесткий утеплитель и фанера или ОСП для корпусаНа дно ящика, сколоченного по размерам примерно 0,9 х 0,9 м, укладывается теплоизоляция фольгой вверх. Затем вся система покрывается черной краской из балончикаВ торцевых стенках ящика выпиливаются отверстия для выхода отводов для воздуха. Трубу можно уложить с любым количеством витков, понадобится ее около 10 мКонструкцию надо защитить от атмосферной пыли и воды: для изготовления крышки подойдет обычное стекло, поликарбонат, оргстекло или другой подобный материалШаг 1: Сборка коллектора из гофрированной трубыШаг 2: Окрашивание солнечного прибора в черный цветШаг 3: Установка подводов для воздухаШаг 4: Изготовление крышки для солнечного прибора

Кроме этого часто используют классификацию по температуре, до которой могут нагреваться рабочие узлы коллектора:

1. Низкотемпературные. Варианты, способные нагревать теплоноситель до 50ºС. Применяются для подогрева воды в емкостях для полива, в ванных и душевых в летнее время и для повышения комфортных условий в прохладные весенне-осенние вечера.
2. Среднетемпературные. Обеспечивают температуру теплоносителя в 80ºС. Их можно использовать для обогрева помещений. Эти варианты наиболее подходят для обустройства частных домов.
3. Высокотемпературные. Температура теплоносителя в таких установках может доходить до 200-300ºС. Используются в промышленных масштабах, устанавливаются для обогрева производственных цехов, коммерческих зданий и др.

В высокотемпературных гелиосистемах используется довольно сложный процесс передачи тепловой энергии. К тому же они занимают внушительное пространство, чего не может позволить себе большинство наших любителей загородной жизни.

Процесс изготовления их трудоемок, реализация требует специализированного оборудования. Самостоятельно сделать подобный вариант гелиосистемы практически невозможно.

Высокотемпературные солнечные батареи на фотоэлектрических преобразователях в домашних условиях сделать довольно сложно

Ответственная стадия сборки

Заключительным этапом вам надо собрать корпус, который скрепит все компоненты устройства в единую конструкцию. Используя лист фанеры и деревянные бруски, нужно сбить прочный ящик. В используемых деревянных брусках заранее прорежьте пазы, в них вы потом вставите экран из поликарбоната (глубина паза около 0,5 см). Выходные отверстия для трубок можно сделать уже после того, как установите все основные компоненты. Далее, в уже собранный деревянный ящик, чтобы создать воздушный карман, вы укладываете изоляцию из минваты. Поверх минваты крепите панель со змеевиком. Края ваты подворачиваете так, чтобы змеевик не дотрагивался до стенок ящика. Нагревательная панель и панель из поликарбоната также должны иметь между собой расстояние и не прикасаться друг к другу.

Завершающая стадия состоит в обработке корпуса специальным раствором с водоотталкивающей способностью и покрывается эмалью (за исключением лицевой части).

Солнечный коллектор из старых рам

Вот и все, солнечный коллектор своими руками готов. Для того чтобы его активировать, поставьте его на опорную конструкцию, развернув лицевой частью к солнцу таким образом, чтобы лучи падали на лицевую часть под максимально прямым углом. На крыше устанавливаете бак для накопления воды, он будет служить резервуаром. К верхней части бака проведите шланг, соединенный с верхней трубкой коллектора, к нижней части от нижней трубки. Подключив воду по такой схеме, вы обеспечите работу в режиме естественной циркуляции. Согласно законам физики, горячая вода будет подыматься кверху в направлении бака, а вытесняемая холодная будет попадать в коллектор для нагрева в змеевике. Не забудьте, что к баку необходимо присоединить шланг и вентиль для забора воды из бака, а также его наполнения новой.

500 Вт солнечный воздушный коллектор из гофрированной воздуховодной трубы

С приходом холодов, каждый задумывается об обогреве своего жилья, подсобных помещений, теплиц и т.д. однако с каждым годом цены на энергоносители постоянно растут, и наибольшая статья расходов в холодное время года как раз приходится на отопление. Однако эту статью расходов можно уменьшить, если в качестве дополнительного отопления использовать бесплатную энергию солнца. при помощи нехитрого устройства – солнечного воздушного коллектора. который можно изготовить своими руками.

Коллекторы из подручных материалов

Изготовление абсорберов

Трубки собираем следующим образом:

1. Стенка, закрывающая банку сверху (в которой имеется отверстие) разрезается ножницами по металлу на «лепестки», которые загибаются внутрь. Отгибать «лепестки» удобно путем насаживания банки на пластиковую трубу максимально возможного диаметра (чтобы проходила внутрь банки).
2. В донышке каждой банки коническим сверлом нужно выполнить 3 отверстия диаметром 20 мм, так чтобы их центры находились в вершинах равностороннего треугольника.
3. Теперь из банок можно собирать трубки — по 8 шт. в каждой. Места соединений банок следует проклеивать высокотемпературным герметиком для дымоходов, например, марки High Heat Mortar. Данный состав следует наносить на предварительно обезжиренную и увлажненную поверхность. Состав разравнивают пальцами, надев резиновые перчатки, которые также следует смочить водой.

Чтобы трубки получались идеально ровными, банки при сборке следует укладывать в шаблон, сбитый из двух досок и имеющий форму равнополочного уголка. Он устанавливается под небольшим углом к вертикали (можно опереть о стену).

На только что собранную трубку, находящуюся в шаблоне, сверху до полного отвердения герметика нужно установить груз.

Варианты исполнения воздушных коллекторов

Технология в общем виде

Короб с абсорбером всегда устанавливается на южной стороне строения, на фасаде или на крыше. Габариты выбираются в зависимости от объёма отапливаемого помещения. В принципе, размер ограничен только габаритами самой стены помещения и финансовыми возможностями. Первым делом изготавливается каркас коллектора. Можно использовать брус или доски.

Если делаете из досок, то каркас всё равно придётся усилить брусом. Перекрытия из бруса нужно сделать по длине корпуса из расчёт 1 на 1─1,5 метра. Без этого не будет достигнута прочность конструкции. При использовании стекла или стеклопакета в качестве покрытия каркас нужно упрочнить обязательно. Иначе стекло долго не проживёт.

Корпус для воздушного солнечного коллектора

После изготовления корпус закрепляется на стене дома. Все щели, которые имеются между корпусом и стеной изолируются монтажной пеной. По боковым сторонам делаются входное и выходное отверстия для подачи и отвода воздуха. Патрубки от них должны сразу входить в дом, а отрезок снаружи нужно обмотать теплоизоляцией.

Что касается абсорбера, то можно встретить разные варианты. Некоторые из них будут описаны ниже. Лучше всего на эту роль подходит сетка из металла. Хорошую эффективность даёт использование перфорированных металлических листов. На роль металла лучше всего подходит алюминий, поскольку имеет высокую теплопроводность и умеренную стоимость. Нагрев будет зависеть и от площади сетки или пластины. Чем она больше, тем лучше будет нагреваться воздух. Но многие из нас имеют ограниченные финансовые возможности и такую роскошь, как алюминиевая сетка может позволить не каждый. Так, что в большинстве случаев используется простая металлическая сетка. Поверхность абсорбера покрывается чёрной матовой краской для увеличения селективных свойств.

На отверстия нужно сделать клапан, чтобы в холодное время года обратно в помещение не поступал холодный воздух. Для этой цели можно использовать кусок полиэтилена, который крепится на отверстии за верхнюю часть. Кроме того, необходимо на входе в коллектор установить мелкую сетку, выполняющую роль фильтра. Это защита от падания пыли и грязи. Если этого не сделать, стекло или поликарбонат быстро загрязнятся и пропускание солнечных лучей (значит, и КПД) значительно ухудшится. Периодически сетку нужно промывать, чтобы устранять пыль, и поддерживать пропускную способность на нормальном уровне.

Абсорбер воздушного солнечного коллектора

Потом нужно установить прозрачный защитный слой. Это может быть закалённое стекло, разные виды поликарбоната, прозрачный шифер, стеклопакет или что-то другое. Главное, не забыть, что короб солнечного коллектора должен быть герметичным, и надёжно заделать все щели. Стеклопакет подойдёт лучше всего, но он стоит гораздо дороже, зато есть разные виды более доступного поликарбоната. По такой схеме можно сделать своими руками обогрев курятника или любого другого хозяйственного строения.

Потом устанавливается защитный слой на верхнюю часть солнечного коллектора. Если используется стекло, то оно должно быть закалённым. А также применяют прозрачный шифер, стеклопакеты, поликарбонат. Чтобы короб был герметичен, нужно все швы заделать герметиком. В результате можно изготовить просто воздушный коллектор для обогрева хозяйственных построек или помещения в доме.

С использованием водосточных труб

Подобные солнечные коллекторы располагают на всю стену обогреваемого помещения. Осенью и весной такая установка позволяет существенно экономить на тепловом отоплении. Материалы подбираются с учётом габаритов. Каркас выполняется их досок, усиленных брусом, а задняя стенка из влагостойкой фанеры. Лучше взять толщиной не менее 10 мм. Абсорбер изготавливается из водосточных труб. Хорошо, если они будут прямоугольной формы. В качестве подложки берётся тонкий алюминиевый лист. Минеральная вата идёт на утепление задней стенки, а пенополистрол – на боковые стенки корпуса.

Воздушный коллектор из водосточных труб

В целом порядок сборки коллектора из водосточных труб ничем особенно не отличается от стандартной технологии, описанной выше. Сначала изготавливается деревянный корпус в виде открытого ящика. Его глубина должна быть на 2─3 сантиметра выше диаметра труб. После изоляции задней и боковых поверхностей, на дно укладывается минеральная вата. Она накрывается алюминиевым листом и к нему монтажной лентой и саморезами прикрепляются трубы. Длина водосточных труб должна быть такой, чтобы от одного из торцов они заканчивались на расстоянии 20 сантиметров. Их края фиксируются перегородкой из дерева с вырезами под трубы. Входное и выходное отверстие располагаем с одной стороны, а с противоположной делаем перегородки, которые будут разграничивать воздушные потоки.

После монтажа все внутренности воздушного коллектора окрашиваем в чёрный цвет. После высыхания укладывается стекло или поликарбонат. По швам всё тщательно герметизируется. После этого солнечный коллектор устанавливается на южной стороне дома. Рекомендуется сделать надёжные опоры или даже прикрепить его к зданию. Далее к вентиляции дома подключаются патрубки и устанавливается вентилятор, выполняющий принудительную вентиляцию.

Воздушный коллектор на окно

Чтобы не возводить большие конструкции был придуман вариант с воздушным коллектором на окно. Он имеет небольшой вес и легко может быть снят. Нужно сказать, что такой коллектор достаточно эффективен и может неплохо прогреть помещение. Выполняется он из алюминия.

Для изготовления каркас используют алюминиевые рамки. На стеклопакет творение можно будет закрепить, как и москитную сетку.

Воздушный коллектор на окно

Для изготовления задней стенки используется лист алюминия средней толщины. В этом случае он не будет мяться. В задней стенке просверливается пара рядов отверстий в нижней и верхней части. В нижние отверстия будет забираться холодный воздух, а из верхних будет выходить нагретый. Сильно нагреваться он, конечно, не будет. Но тёплый – это вполне реально. Алюминиевый лист можно закрепить, используя фольгированный скотч. Им можно прихватить лист посередине и по углам. Для укрепления задней стенки ещё можно установить профиль из алюминия.

В качестве абсорбер может быть использована фольга чёрного цвета, используемая в фотографии. Но найти её проблематично. И обычно проблема решается установкой алюминиевого листа, покрашенного в чёрный цвет. По габаритам этот лист соответствует задней стенке. Крепите его тем же фольгированным скотчем ставите верхнюю рамку. Сверху она фиксируется тем же скотчем по периметру.

На роль пропускающего солнечный свет покрытия годится плёнка. Можно взять ту, в которую оборачивают продукты. У коллектора корпус должен герметичен. После сборки солнечный коллектор устанавливается на окно, выходящее на южную сторону.

Солнечный воздушный коллектор из профнастила

Этот вид чем-то напоминает конструкцию из водосточных труб квадратного сечения, но он проще и сделать его можно быстрее. Под него изготавливается короб необходимого размера из досок и бруса. Дно выполняется из фанеры, на которую кладётся минеральная вата. Не забудьте в дне сделать отверстие для выхода воздуха. Далее укладывается профнастил и окрашивается в чёрный матовый цвет. Профнастил должен быть с высоким профилем. В листе проделывается перфорация, чтобы мог проходить воздух.

Воздушный коллектор из профнастила

Сверху конструкция обшивается поликарбонатом и проводится тщательная изоляция. Естественно, в корпусе должно быть отверстие для всасывания холодного воздуха и выхода нагретого. У последнего нужно установить вентилятор. Солнечный воздушный коллектор подобного типа обеспечивает нагрев примерно на 20─25 градусов по сравнению с наружным воздухом. И этого вполне достаточно для поддержания микроклимата. При этом ещё постоянно идёт приток свежего воздуха.

Вот такие есть варианты солнечных воздушных коллекторов. Есть ещё масса вариаций. Например, из пивных банок. Все примеры в одной статье не охватить.

Компактный, оконный, солнечный воздушный коллектор

При желании, можно сделать более практичный солнечный воздушный коллектор, который в любую минуту можно снять и отправить в кладовку, и с этим справится любая домохозяйка, не прибегая к помощи мужской силы.

подробнее…

Как рассчитать тепловую эффективность солнечного воздушного коллектора

Очевидно, что блок из воздушных солнечных коллекторов компактнее солнечных панелей, и характеризуется меньшими потерями, которые возникают при конвертации одного вида энергии в другой.

Рентабельным данный вид «зелёной» энергетики становится тогда, когда отношение собираемой солнечной энергии к доступной в данной местности максимально.

Общее количество энергии выражается в кВт×ч / (м²×день). Считается, что в ясный солнечный день среднее количество прямой солнечной энергии, доступной на 1 м² площади в час, должно быть не менее 1 кВт.  Но коллектор — это тонкая труба, изготовленная из металла с высокой теплопроводностью, поэтому тепловые потери в самом коллекторе минимальны. Следовательно, эффективность воздушного коллектора будет зависеть от:

1. Активной площади коллектора (той, которая подвергается воздействию солнечных лучей).
2. Количества коллекторных труб.
3. Расположения коллекторов относительно главного направления лучей.
4. Длины и сложности трассы транспортирования нагретого воздуха.

В случае самостоятельного обустройства воздушного коллекторного отопления измерить эффективность коллектора можно только при помощи высокотемпературного термометра. Далее (поскольку рискованно надеяться на самопроизвольное вытеснение разогретого воздуха с увеличенным объёмом в помещения) потребуется вентилятор. Поскольку система будет иметь разомкнутый контур, то собираемое коллектором в единицу тепло будет прямо пропорционально разнице температур и теплоёмкости воздуха времени. Умножив это значение на продолжительность работы коллектора и пренебрегая потерями излучения от скользящего действия лучей, получим суммарное значение плотности теплового потока. Сравнив его с номинальным (1 кВт), выясним эффективность работы коллектора.

Теперь всё, что нам нужно – это пиранометр для проверки интенсивности солнечного света.  Наличие этого прибора избавит от трудоёмких измерений эффективности коллектора в различных погодных условиях. Наиболее удобны пиранометры типа ICB200-03, которые можно приобрести или арендовать.

Солнечный водонагреватель (коллектор) — незаменимый помощник в домашнем хозяйстве. Коллектор нужного размера и конструкции способен обеспечивать горячей водой семью из нескольких человек, экономя при этом сотни — тысячи рублей, которые тратятся на электричество и другие виды энергоресурсов.
Если на вашей даче еще нет электричества и газа, и нагрев воды представляет определенную трудность, предлагаю сделать солнечный водонагреватель для душа и мытья посуды из материалов которые зачастую можно найти на свалке…
Для начала необходимо отыскать неисправный холодильник, а именно портебуется его змеевик, который закреплен на задней стенке.

Из реек сбиваем каркас, таким образом чтобы змеевик свободно помещался между реек

Для подвода воды к змеевику, была приобретена ПВХ трубка.

Самодельный солнечный коллектор готов. Для наилучшего нагрева солнечные лучи должны падать на поверхность коллектора под прямым углом. Поэтому завершает работу крепление опорных элементов конструкции.

Чтобы стекло от жары не поехало, внизу необходимо вкрутить парочку шурупов, которые будут служить упорами.
Теперь осталось прикрепить бак для аккумулирования горячей воды.
Циркуляция происходит только вследствие естественной конвекции. При нагреве вода в коллекторе расширяется, становится менее плотной, поднимается вверх по коллектору и через трубу поступает в верхнюю часть бака-аккумулятора. В результате более прохладная вода у днища бака вытесняется и перетекает по другой трубе в нижнюю часть коллектора. Эта вода в свою очередь нагревается и поднимается в бак.
Пока светит солнце, вода будет постоянно циркулировать по этому контуру, все более нагреваясь. Вследствие того, что бак приподнят над коллектором, эффект опрокидывания циркуляции в результате ночного охлаждения теплоносителя в коллекторе сводится на нет, так как холодная вода просто скапливается в нижней точке системы (на дне коллектора), в то время как теплая вода остается в баке.
Такая простенькая конструкция солнечного коллектора, способна нагреть воду в солнечный день, до 70 градусов.

Взято с сайта САМОДЕЛКА.

Хорошие владельцы частных домов всегда находятся в поиске возможностей сэкономить на подогреве воды и на отоплении. Особенно актуально это становится в последнее время, когда цены на коммунальные услуги имеют стойкую тенденцию к росту чуть не каждый квартал. На помощь приходит сама природа с ее неистощимым источником энергии – солнечным излучением. Применяя на практике законы физики, народные умельцы находят интересные способы экономии, разрабатывая и собирая солнечные коллекторы, который под силу сделать, наверное, любому домовладельцу самостоятельно — стоит только приложить немного сил и умения.

Солнечный коллектор своими руками может быть изготовлен множественными способами и из самых различных материалов, порой даже из тех, которые попросту «валяются под ногами».  Их конструируют из обычных старых пивных банок, пластиковых бутылок, шлангов или труб, с применением стекла, панелей поликарбоната и других материалов.

Некоторые из способов изготовления коллекторов будут рассмотрены ниже, но сначала стоит изучить схемы подключения – они, как правило, является примерно общими для любых солнечных систем нагрева воды.

Схемы подключения солнечного водяного коллектора

Эффективная работа системы нагрева воды от солнечных лучей зависит не только от того, из чего изготовлен коллектор, но и насколько правильно он будет установлен и подключен. Вариантов схем подключения — достаточно много, но не стоит выискивать самые сложные, так как вполне можно воспользоваться базовыми, которые доступны и понятны.

«Летний» вариант горячего водоснабжения от солнечного коллектора

Эта несложная схема подключения солнечного коллектора применима как для подогрева воды для летнего душа, так и для домашних нужд. Если горячая вода нужна на улице в летней постройке, то бак для нее устанавливается тоже на воздухе. В том случае, когда горячее водоснабжение разводится по дому, и аккумулирующий бак устанавливается там же.

Эта схема обычно предусматривает естественную циркуляцию воды, и в таком случае батарея-коллектор устанавливается ниже на 800 ÷ 1000 мм уровня емкости, куда будет поступать горячая вода – это должно обеспечиться разностью в плотности холодной и нагретой жидкости. Для соединения коллектора с баком используются трубы диаметром не меньше, чем ¾ дюйма. Для сохранения воды в аккумулирующей емкости в горячем состоянии, которого она достигнет от нагрева дневным солнцем, стенки необходимо хорошенько утеплить, например, минеральной ватой толщиной в 100 мм и полиэтиленом (если над бойлером не будет устроена крыша). Но все же лучше предусмотреть для емкости стационарное укрытие, так как если утеплитель промокнет от дождя, то он существенно снизит свои термоизоляционные свойства.

Естественная циркуляция не слишком хороша для использования в системе с солнечным коллектором, так как создается слабая инертность движения воды в контуре. А если батарея и бак находятся достаточно далеко друг от друга, то вода, пройдя этот путь, будет постепенно остывать. Поэтому, для увеличения эффективности, часто устанавливается циркуляционный насос. Этот вариант пригоден для согрева воды только лишь в теплую половину года, а на зиму воду из системы придется обязательно слить, иначе, замерзая, она запросто разорвет трубы.

«Зимняя» схема подключения солнечного подогрева воды

Если планируется использовать солнечный коллектор круглогодично, то чтобы в сильные холода в трубах вода не замерзала, в контур вместо нее заливается специальный теплоноситель – антифриз, то есть незамерзающая жидкость. Схема принимает совсем иной вид — устанавливается бойлер косвенного нагрева. В этом случае нагретый в солнечном коллекторе антифриз будет проходить через змеевик-теплообменник бойлера, согревая воду, находящуюся в баке.

В эту систему обязательно встраивается расширительный бак и «группа безопасности» — автоматический воздухоотводчик, манометр и предохранительный клапан, рассчитанный на нужное давление. Для постоянного движения теплоносителя обычно используется циркуляционный насос.

Вариант отопления от солнечного коллектора

При использовании солнечной тепловой энергии для отопления дома применяется также бойлер косвенного нагрева, подключенный к коллектору, а также для дополнительного подогрева теплоносителя – котел, работающий на твердом топливе или газе. В осенние или весенние дни, когда солнце способно нагреть теплоноситель до нужной температуры, котел можно попросту отключать.

Если зимы в регионе очень холодные, то не стоит ожидать от коллектора большой эффективности, так как в этот период мало солнечных дней, а само светило находится низко к горизонту. Поэтому дополнительный подогрев теплоносителя и горячей воды просто необходим. Единственно, чем поможет солнечная батарея сэкономить на топливе — это то, что в котел будет поступать не холодная, а уже несколько подогретая вода, а значит для доведения ее до нужной температуры потребуется меньше сжигать газа или дров.

Нужно знать и то, что чем больше по площади сделать солнечный тепловой коллектор, тем больше энергии он в состоянии будет вобрать. Поэтому, чтобы подобная система смогла выработать достаточно тепла для отопления дома, размер площади коллектора необходимо довести до 40÷45% от общей площади дома.

Вариант горячего водоснабжения и отопления от солнечного коллектора

Чтобы задействовать солнечный коллектор и для отопления, и для горячего водоснабжения, необходимо объединить в системе оба предыдущих варианта, и использовать для воды специальный бойлер с дополнительной емкостью, имеющей змеевик, через который циркулирует нагретый солнечной батареей теплоноситель. Благодаря тому, что внутренний бак намного меньше основного, вода в нем нагревается от змеевика гораздо быстрее и отдает тепло в общую емкость.

Кроме этого, бойлер должен быть подключен к дополнительному источнику нагрева — это может быть газовый или электрический котел, или же теплогенератор на твердом топливе.

Нестабильность температуры, которую создает солнечная батарея, может способствовать перегреву теплоносителя или, наоборот, слишком быстрому его охлаждению в контурах отопления и водоснабжения. Чтобы этого не произошло, вся система должна управляться автоматикой. В разводку устанавливается контролер температуры, который может или перенаправлять потоки теплоносителя, или включать или выключать циркуляционные насосы, или производить иные управляющие операции.

В представленной выше схеме такой температурный контроллер обозначен, как регулятор.

Итак, со схемами подключения (обвязки) в общих чертах ясность есть. А вот теперь имеет смысл рассмотреть несколько вариантов самостоятельного изготовления солнечных коллекторов.

Цены на солнечные коллекторы

Солнечные коллекторы

Солнечный коллектор из шланга или гибкой трубы

Те, кто имеет частный дом с огородом или дачу, конечно же знают, что вода, оставшаяся во временных легких магистралях после полива грядок, быстро нагревается. Это положительное качество шлангов или гибких труб и использовали народные умельцы, создавая из них солнечные теплообменники. Нужно отметить, что такой коллектор обойдется во много раз дешевле купленного в магазине, но, чтобы процесс изготовления прошел успешно, нужно приложить некоторые усилия.

Такой коллектор может состоять из одной или нескольких секций, в которые укладываются и закрепляются плотно свернутые по спирали «улиткой» шланги.

Такую конструкцию можно назвать самой простой как по конструкции, так и по монтажу. Главным недостатком ее можно назвать то, что ее практически нельзя использовать без применения принудительной циркуляции, так как при слишком больших длинах контуров труб гидравлическое сопротивление превысит силу напора, создаваемую разницей температур. Однако, решить вопрос с установкой циркуляционного насоса – совсем несложно. И такая система, установленная в загородном доме, станет отличным подспорьем и быстро окупится, включая и расходы (совсем незначительные) на электропитание насоса.

Используются подобные коллекторы и для обогрева воды в бассейнах. Их подключают к системе фильтрации, которая обязательно оснащена насосом. Вода, циркулируя по трубам коллектора, успевает нагреваться перед поступлением в бассейн.

В некоторых случаях, создавая всю систему солнечной батареи, можно обойтись без установки накопительного бака. Это возможно тогда, когда горячая вода используется только в дневное время и в небольших количествах. Например, в контуре из 150 м трубы, имеющей внутренний диаметр в 16 мм, вмещается 30 литров воды. А если пять или шесть таких «улиток» из труб будет собрано в единую батарею, то в течение дня душ можно принимать по несколько раз каждому члену семьи, и горячей воды еще немало останется и на хозяйственные нужды.

Если у кого-то остались сомнения в эффективности такого подогрева воды, рекомендуем посмотреть видеоролик, в котором показано испытание коллектора из шлангов:

Видео: эффективность несложного солнечного коллектора

Материалы для изготовления

Чтобы сделать такой солнечный водяной коллектор, нужно подготовить некоторые материалы. Ничуть не исключено, что некоторые из них найдутся в сарае или гараже.

• Резиновый шланг или гибкая пластиковая труба черного цвета, имеющая диаметр 20 ÷25 мм – это по сути главный элемент системы, в котором при циркуляции воды будет происходить теплообмен. Количество шланга будет зависеть от величины солнечной батареи — это может быть и 100, и 1000 метров. Черный цвет шланга предпочтителен тем, что он больше, чем все остальные оттенки, поглощает тепло.

Сразу же нужно отметить, что металлопластиковые трубы не особо подходят для изготовления коллектора, даже если их покрыть черной краской. Дело в том, что пластичность их в данном случае недостаточна — они заламываются при изгибах небольшого радиуса и тем самым, даже если не нарушается целостность стенок, уменьшится интенсивность тока воды.

Шланги продаются в бухтах по 50, 100 или 200 метров. Если планируется изготовить батарею большого объема, то придется приобретать несколько бухт. В том случае, если в каждой секция планируется использовать, к примеру 50 или 100 м шланга, то не стоит покупать целую 200-метровую бухту лучше приобрести готовый отмерянный шланг. Это поможет сэкономить время при монтаже.

Шланг может быть уложен не только по круглой спирали, но и овальной, а также в виде змеевика.

В качестве хорошей альтернативы можно попробовать и современные трубы из сшитого полиэтилена РЕХ. У них – неплохая пластичность, ну а как придать им черный цвет, если его нет в продаже – несложно придумать.

• Если скат крыши, на которой будет устанавливаться коллекторная батарея, крутой, то для спиралей из шланга изготавливаются специальные короба — из брусков, фанеры или металлического листа. Для этого потребуется бруски 40×40 или 40×50 мм, фанера толщиной в 6 мм, или же металлический лист в 1,5–2 мм.

Заготовки будущего модуля обрабатывается антисептиком (дерево) или антикоррозийными составами (металл). Затем из них собирается короб на одну или несколько спиралей.

Кстати, в качестве бортиков короба можно использовать старые оконные рамы, на которые просто монтируется донная часть.

• Для предварительной обработки металла и древесины необходимо приобрести антисептические, антикоррозийные и грунтовочные составы.
• Шланги (трубы) будут испытывать немалые нагрузки и от массы теплоносителя, и от перепадов температур и внутреннего давления. Стало быть, они будут пытаться нарушить укладку, деформироваться, просесть, поэтому нужно предусмотреть специальные крепления для их поддержания в изначально заданном положении.

Это может быть металлическая полоса, которую закрепляют между трубами на саморезы.

Другой вариант — это свободная связка плотным шнуром или пластиковым хомутом-«галстуком» с крестовиной или поперечиной. Но все-таки такой метод скрепления больше подходит для пластиковой трубы, нежели для шланга, так как он может при расширении резины провиснуть на шнуре. Если же для коллектора выбран армированный резиновый шланг, то этот способ вполне подойдет для фиксации.

Еще одним вариантом крепления, подходящим для пластиковой трубы или армированного шланга, могут стать гвозди с широкими шляпками. Они могут забиваться или в дно короба (в этом случае оно должно иметь толщину не менее 10 мм), или же на своеобразную крестовину, изготовленную из бруска.

• Необходимо будет подготовить и соединительные элементы для шланга или труб. Разновидностей подобных фитингов — достаточно много, но нужно выбрать именно те, которые предназначены для выбранного для изготовления коллектора материала.

Кроме таких соединителей, потребуются резьбовые фитинги для перехода от пластиковой или резиновой трубы на общую металлическую. Такое соединение будет необходимо, если коллектор будет состоять из нескольких модулей.

Чтобы знать, сколько потребуется соединительных элементов, нужно заранее вычертить принципиальную схему создаваемой системы и просчитать их количество на ней.

• Для объединения всех модулей в единую батарею потребуются два коллектора — отрезка металлической трубы. Через один из них, закрепленный внизу батареи, в теплообменники будет поступать холодная вода, а во втором, закрепленным сверху, будет собираться согретая.

Верхняя труба будет соединяться с накопительным баком, то есть идти к потребителю. Она должна иметь диаметр 40 ÷ 50 мм.

Монтаж батареи

Заготовив все необходимое, можно приступать к работе.

• Для начала нужно обработать антисептическим средством все деревянные части будущей конструкции.
• Далее, если дно модулей будет изготовлено из металлического листа, его нужно покрыть антикоррозийным составом. Обычно для этого применяется мастика, предназначенная для покрытия днищ автомобилей.

• После просыхания составов на подготовленных элементах, из них собираются одиночные или общие модули.
• Затем в них укладываются шланги, для чего закрепляются держатели.

• Для свободного прохождения труб через бортики модулей для них просверливаются отверстия — в верхней его части и нижней. Соответственно, в нижнее отверстие выводится труба входа холодной воды, а в верхнее – выхода подогретой.
• Если монтируется несколько модулей по вертикали, или же один общий, в который укладывается несколько «улиток» трубы также, один над другим, то нижний конец каждой из спиралей соединяется с верхним выходом нижележащей – и по такому последовательному принципу коммутируется весь «столбец». Самый нижний конец соединяется с общим металлическим коллектором, через который будет поступать холодная вода. Таким же образом монтируются и все соседние вертикальные ряды – с общим подключение к подающему коллектору.

• Соответственно, верхние концы шлангов самого верхнего горизонтального ряда модулей соединяются с металлической трубой-коллектором, по которой осуществляется отвод горячей воды на потребление.
• Спиралевидный контур коллектора может монтироваться и на металлический лист, установленный не на крыше, а около дома, с южной его стороны, или около бассейна, если он требует подогрева. В этом случае металлическое основание будет способствовать более быстрому нагреву воды и сохранению тепла в трубах, так как имеет хорошую теплопроводность и теплоемкость.

• Еще одним вариантом теплового солнечного коллектора может быть укладка контура на плоскости крыши в специальных коробах длинными параллельными рядами по всей длине кровли.

Цены на трубы из сшитого полиэтилена

Трубы из сшитого полиэтилена

Видео: простой солнечный коллектор с линейным расположением труб

Усиливаем эффект с помощью пластиковых бутылок

На рисунке показан солнечный коллектор из шлангов (труб), эффективность действия которого значительно увеличена за счет использования обычных пластиковых бутылок. В чем тут «фишка»? А их сразу несколько:

• Бутылки играют роль прозрачного кожуха, и не дают воздушным потокам отбирать тепло во время абсолютно ненужного взаимного теплообмена. Мало того, воздушные камеры сами становятся своеобразными аккумуляторами тепла. Налицо – парниковый эффект, который активно используется в агротехнике.
• Округлая поверхность бутылки играет роль линзы, усиливающей эффект солнечных лучей.
• Если нижнюю поверхность бутылки простелить отражающим фольгированным материалом, то можно добиться эффекта фокусировки лучей в зоне прохождения трубы. Нагрев от этого только выиграет.
• Еще один немаловажный фактор. Пластиковая прозрачная поверхность в какой-то мере снизит разрушающее негативное воздействие ультрафиолетовых лучей, который ни резина, ни пластик «не любят». Такой контур должен прослужить дольше.

Для изготовления такого солнечного коллектора понадобятся:

1 – Резиновый шлаг, металлические или пластиковые трубы черного цвета – в качестве теплообменника.

2 – Пластиковые бутылки, которые станут кожухом вокруг труб контура.

3 — В бутылки, в их половину, которая будет прилегать к основанию, может быть вложена фольга или иной отражающий материал. Отражающая часть должна смотреть в сторону солнца.

4 – Подставку будет совсем несложно смонтировать из бруска или металлической трубы.

5 — Накопительный бак для нагретой воды, который должен быть связан с точкой забора — кран, душ и т.д.

6 — Емкость для холодной воды, которую можно связать с системой водоснабжения.

Монтаж солнечного коллектора

Сборка варианта, показанного на верхней схеме, производится следующим образом:

• Для начала из металлической трубы или бруска монтируется подставка. Если она изготавливается из дерева, то оно должно быть покрыто антисептическим составом, если же из металла, то его необходимо обработать антикоррозийным средством. Нужно просчитать длину так, чтобы между двумя стойками устанавливалось ровное число бутылок.
• На стойки, на расстоянии ширины бутылок, закрепляются горизонтальные планки, на которых можно будет сделать дополнительное закрепление для змеевика. Кроме этого, они предадут каркасу дополнительную жесткость.
• Далее, подготавливается нужное количество пластиковых бутылок — с них срезается донная часть таким образом, чтобы одна бутылка стороной горлышка плотно встала в получившееся отверстие.

• Берется шланг (труба) необходимой длины, которой будет достаточно для укладки контура-змеевика на уже готовом каркасе-подставке.

Отступив от края шланга 100 ÷ 150 мм, делают отметку места его закрепления. Затем через этот край на трубу надевается необходимое количество подготовленных бутылок, которого будет достаточно, чтобы полностью закрыть участок до противоположной стойки. Бутылки устанавливаются плотно одна к другой, таким образом, чтобы горлышко второй входило в отверстие, вырезанное в дне предыдущей.

• Когда участок трубы для укладки верхнего участка змеевика будет полностью закрыт коробом из бутылок, ее край закрепляется сверху на левой стойке каркаса. Для крепления можно использовать клипсы-держатели для пластиковых труб с защелкой, нужного размера.

Далее, с помощью такой же клипсы свободный от бутылок участок трубы закрепляется на противоположной, правой стойке.

• Если есть необходимость положение бутылок корректируется, так, чтобы фольгированная их половина оказалась снизу, у каркаса коллектора.
• Затем трубе придается плавный поворот, и она снова защелкивается на клипсу.
• Следующим этапом на трубу снова надеваются бутылки, и она закрепляется уже на левой стойке. Такую последователь соблюдают и дальше, пока вся рама не будет заполнена змеевиком коллектора.
• Теперь осталось только «запаковать» фитинги, через которые будет осуществлена врезка получившегося коллектора к подаче холодной воды и к накопительной емкости горячей.

Такой коллектор, как видно, абсолютно не сложен в изготовлении, но зато может стать хорошим «помощником» в частном доме, взяв на себя функции подогрева воды.

Кстати, солнечную энергию можно использовать не только для подогрева воды, но и для подачи в помещения нагретого воздуха. Например, как изготовить самостоятельно солнечный воздушный коллектор, можно узнать, если перейти по ссылке на специальную публикацию нашего портала.

Видео — сборка солнечной электростанции своими руками
