Как сделать громоотвод на даче своими руками пошаговая инструкция - Instruktiruet.ru - инструкции по эксплуатации и многое другое

Чтобы собрать громоотвод в частном доме своими руками, нужна схема здания. Конструкция этого устройства зависит от формы и размеров кровли. Оно состоит из трех элементов. Молниеприемник берет на себя удар электрического разряда — его монтируют в самых верхних точках либо на всей площади скатов. По токоотводу напряжение спускается вниз и уходит в почву через заземлитель, установленный в слое грунта. Есть и внутренний блок. Он служит для защиты от скачков напряжения при попадании разряда. Скачки бывают настолько сильными, что электробытовые приборы приходят в негодность. Проводка может дать искру. В деревянных зданиях, а также в постройках из пожароопасных легко воспламеняющихся материалов внутренний блок предохраняет от возгорания стены, перекрытия и стропила.

Делаем громоотвод своими руками

Нормы и правила
Устройство защитной системы

Верхняя часть
Среднее звено
Подземный контур

Последовательность выполнения работ

Необходимые инструменты

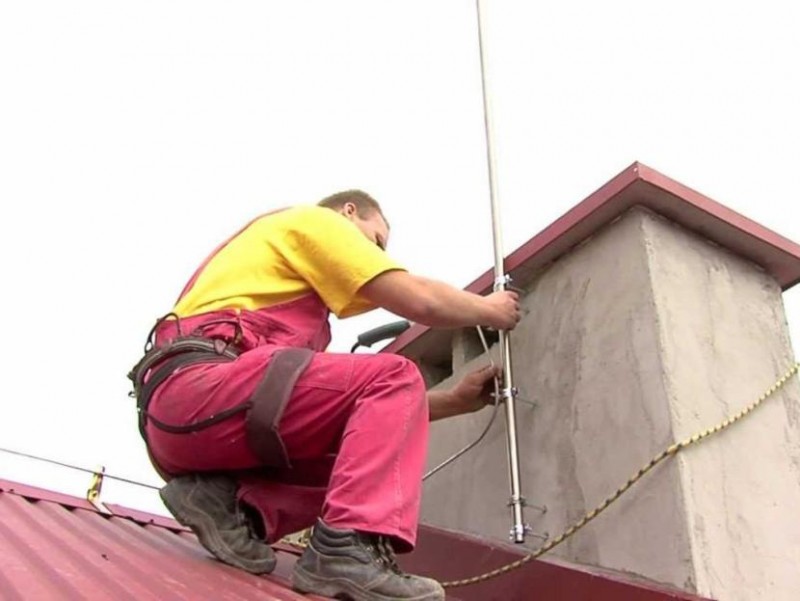

Установка молниеприемника
Монтаж токоотвода
Проводка заземления

Нормы и правила

Монтаж молниезащитной системы и ее разработка отнимают много времени. Высотные работы связаны с определенным риском. В итоге возникает вопрос — нужен ли громоотвод в частном доме? Чтобы избавить себя от сомнений, советуем изучить статистические данные, сколько зданий сгорает при попадании молнии.

У самодельных конструкций есть только одно преимущество перед заводскими — низкая себестоимость. Найти нужные материалы несложно. Сделать внешний контур с крепежами можно из кованого железа по собственным эскизам и чертежам.

Создавая свою конструкцию, следует руководствоваться существующими нормативами. Все нормативные требования изложены в Инструкции по устройству молниезащиты зданий и сооружений РД 34.21.122-87. Грунт на разных участках может отличаться по проводимости, поэтому для точных расчетов потребуется помощь специалистов из инжиниринговой компании.

Схема должна быть согласована с управляющей организацией. Нужно будет также обратиться в МЧС.

Как устроена система защиты от электрического удара

Она состоит из трех основных элементов. Рассмотрим их устройство более подробно.

Верхняя принимающая часть

Она расположена на кровле и соединена с другими элементами конструкции. Существует несколько инженерных решений.

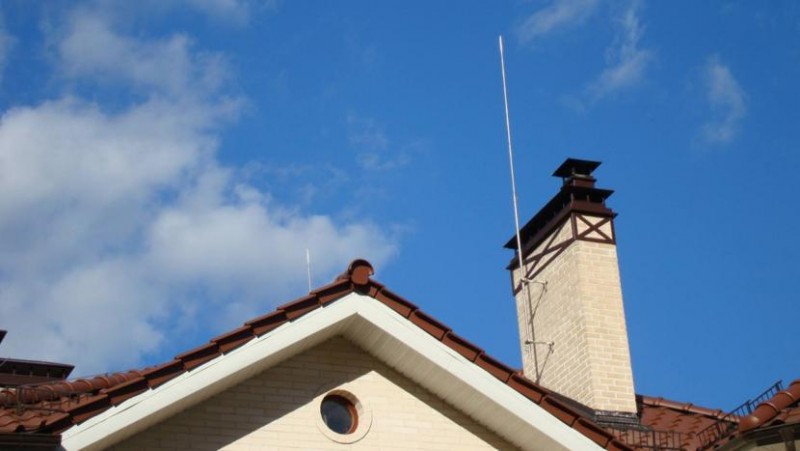

Металлический вертикальный прут — его монтируют на самых высоких участках крыши — коньках и шпилях. Материалом служат хорошие проводники, применяющиеся для производства проводов — медь, алюминий. Сталь хуже пропускает ток, поэтому ее используют реже. Проводимость прямо пропорциональна толщине изделия. Толщина стандартного заводского стержня из меди и алюминия составляет от 3 до 4 см, из стали — 6-8 см. Высота — от 0,5 до 2 м. Такие средства подходят для небольших построек — дачных домов, бань, отдельных гаражей. На крупных коттеджах нужно смонтировать несколько таких прутьев.

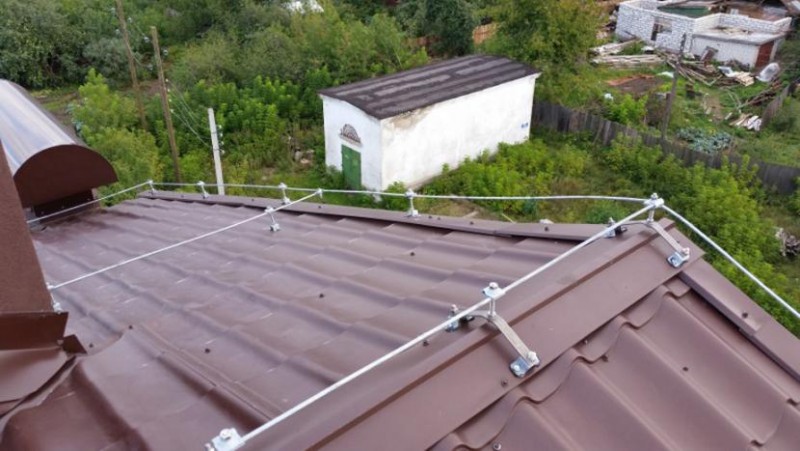

Трос, натянутый между двумя мачтами на противоположных краях конька. Это средство работает эффективнее, так как трос закрывает больше пространства. Его минимальное сечение — 0,5 см. Расстояние до конька — от 25 см. Мачтами могут служить деревянные планки.
Сетка из меди либо алюминия — ее укладывают на скат либо монтируют под негорючую пожаробезопасную отделку. Толщина проволоки — от 0,6 до 0,8 см. Максимальный размер ячейки — 6х6 м.

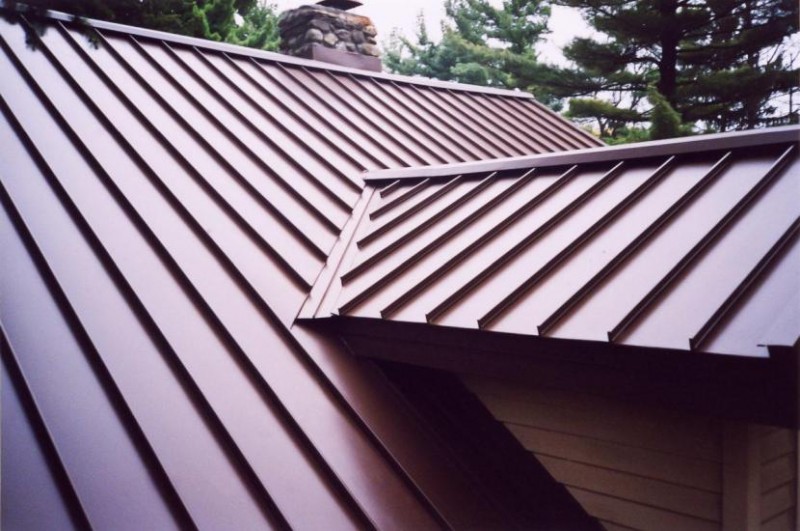

Молниеприемниками могут служить профнастил, металлочерепица либо другое проводящее покрытие. Сделать такой громоотвод для дачного дома можно лишь в случае, если стропила и кровельный пирог не поддерживают горения. Деревянные балки воспламеняются даже после обработки антипиренами, поэтому такой способ защиты следует использовать только для стальных и железобетонных стропил.

Токоотвод: среднее звено

Он соединяет верхнюю часть с заземлением. Этот элемент располагается вдоль крыши и стен. Он представляет собой отдельный провод или часть конструкции здания — арматура, пожарная лестница, металлическая рама. Отдельные кабели размещают по периметру всего дома с шагом от 10 до 25 м. С другими «звеньями» токоотвод соединяется при помощи болтов или сварки. Соединение должно хорошо проводить электричество, иначе система не будет работать эффективно.

Оптимальная толщина кабеля — 6 мм. Он должен иметь изоляционный слой. Протягивать его следует вертикально. Чем он короче, тем лучше. Желательно убрать все горизонтальные участки и выпрямить контур настолько, насколько это возможно.

Кабель необходимо протянуть не только от молниеприемника на кровле, но еще и от труб, металлических конструкций и щитка, к которому подключены все электроприборы. Для внутреннего отводящего устройства нужна такая же толщина проводника, как и для внешнего.

Заземляющий контур

Он представляет собой систему, состоящую из металлических штырей длиной от 3 м, закопанных в грунт на глубину 0,5-1 м. По ним заряд попадает в почву и рассеивается, не причиняя вреда. Для дач и частных жилых домов применяются две схемы.

Схемы контура

Линейная — стержни располагаются в линию и последовательно соединяются перемычками. Расстояние между ними должно быть не меньше 5 м. Недостатком такого решения является его ненадежность. При повреждении перемычки разряд уйдет в верхний слой почвы.
Замкнутая — треугольная, прямоугольная либо овальная. В случае разрыва перемычки она все равно будет работать. Ток пойдет по одной из сторон. Чаще используется треугольник — он занимает меньше места и для его установки нужно меньше стержней. Расстояние между ними составляет 1,5 м. Если позволяет пространство, лучше его увеличить до 3 м и более — иначе три зоны растекания тока будут соприкасаться.

Перед тем как сделать громоотвод в частном доме, необходимо определить место расположения заземления. Его не следует размещать там, где могут находиться люди. Лучше выбрать участок подальше от крыльца, дорожки, беседки или гаража и огородить его. На нем можно разместить клумбу или другой объект ландшафтного дизайна. Минимальное расстояние до стены — 1 м.

Подобрать детали нужной длины и ширины можно самостоятельно. Они должны иметь защиту от коррозии. Для устройства заземления подойдут прутья из оцинкованной или омедненной стали.

Вместо заземляющих контуров рекомендуется использовать железобетонные фундаменты, если при отделке и облицовке не использовались пожароопасные легковоспламеняющиеся материалы.

Как сделать громоотвод в коттедже и садовом доме

Молниеприемник в виде металлического прута или натянутого провода подойдет для любых строений. Можно использовать металлическую отделку. Чтобы собрать сетку, нужно приложить много усилий. Кроме того, на ее изготовление уйдет гораздо больше материала. Найти оцинкованные или омедненные прутья нужного диаметра очень сложно. Обычно применяется арматурная сталь, но она быстро ржавеет. Верхнюю деталь придется часто менять. Чем она меньше, тем проще и дешевле будет замена.

Необходимые инструменты для работы

Сварочный аппарат — сварное соединение лучше проводит электричество. Чтобы сделать хороший качественный шов, нужно обладать профессиональными навыками. Проще и удобнее сделать соединение при помощи клемм, стянутых винтами. Такой способ обеспечивает нужную проводимость и часто используется в малоэтажных домах.
Набор гаечных ключей.
Дрель и сверла по металлу.
Болгарка и диск, способный перерезать стальной штырь толщиной 1-2 см.
Лопата, чтобы отрыть траншею под заземление.
Кувалда, с помощью которой можно вбить в грунт длинные стержни.

Установка молниеприемника

Его длина зависит от площади кровли или участка, который необходимо защитить. Радиус защиты рассчитывается по простой формуле. Он равен длине штыря, умноженной на коэффициент 1,5. При высоте от 12 м устройство работает менее эффективно. Обычно его длина не превышает 10 м. Чтобы поставить высокую мачту, понадобится прочный материал, способный выдержать ветровую нагрузку во время бури. Для этого подойдет арматурный стальной прут диаметром 14 мм или изделие такой же толщины из кованого железа. Лучше установить несколько приемников на разных участках кровли. Они должны находиться в ее верхних точках.

Если нужно смонтировать защитную систему для двускатной крыши длиной 24 м, достаточно поставить 2 мачты по 6 м либо 4 по 3 м. Их монтируют на коньках, каминных трубах, башнях и других выступающих участках. Под ним должна быть прочная основа, иначе появится риск испортить гибкое кровельное покрытие.

Крепить стержень следует так, чтобы заряд не распространялся на конструкции здания, а уходил в землю по отводящему каналу. Арматуру можно зажать между двух прокладок, вырезанных из фторопластового листа. В них высверливают отверстия под винты шириной 6 мм. Их можно изготовить из арматуры соответствующего диаметра, нарезав на ней резьбу с обеих сторон. Прокладки с зажатым между ними прутом стягивают гайками с широкими шайбами. Их монтируют на металлические кронштейны, привинченные к обрешетке либо к отделочному покрытию. Существуют специальные зажимы фабричного производства.

Чтобы арматура не ржавела, ее следует покрыть грунтовкой и слоем краски. Тонкое лакокрасочное покрытие снизит проводимость незначительно.

Подсоединение токоотвода

Для подсоединения токоотвода следует использовать такие же прокладки, как и при монтаже молниеприемника на кровлю. Зажимы позволяют располагать сборные элементы под любым углом. Поворотов должно быть как можно меньше. Чем длиннее путь от верхней точки до нижней, тем больше утечек электричества, и тем сильнее нагрев проводника. Протяженность горизонтальных участков нужно свести к минимуму.

Материалом может служить арматура диаметром до 14 мм либо толстый кабель. Он не рассчитан на то, чтобы принимать прямой удар молнии, поэтому допускается изоляционное покрытие. Токоотвод фиксируется на стенах и крыше с помощью фторопластовых прокладок, установленных к основанию на кронштейны. Его часто монтируют на водосточных трубах, схватывая металлическими хомутами. Чтобы нарастить длину, используют соединители из меди и алюминия. Они представляют собой две пластины, скрепленные винтами по краям. Два куска кабеля или стержни вставляются между пластинами и прижимаются винтами.

Чтобы контакт хорошо работал, необходимо удалить с поверхности соприкасающихся деталей грязь и ржавчину. Их нужно прижать друг к другу как можно плотнее.

Чтобы собрать громоотвод своими руками, может понадобиться помощь профессионального электрика, располагающего нужным оборудованием. Все узлы проверяются мультиметром. Сопротивление не должно превышать 10 Ом. Проверку можно провести самостоятельно, подключив защитную системы к осветительному прибору и пустив по ней электричество. Если лампочка загорится ярко, стыковка элементов выполнена правильно.

Проводка заземления

Токоотвод подключается к нижней части при помощи болтового или сварного соединения. Место для его установки должно находиться далеко от входа в жилище, беседки или дорожки, на которой может оказаться человек во время грозы. При заземлении заряд способен нанести серьезную травму. Согласно нормативам, контур следует закладывать на расстоянии не менее 1 м от стены дома.

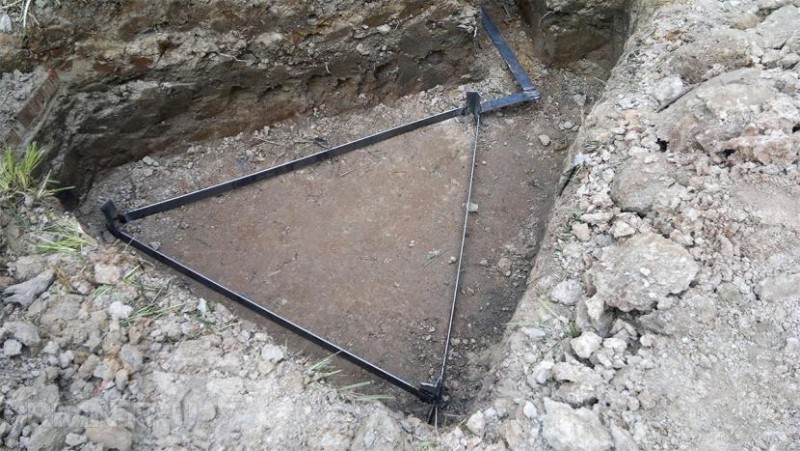

Как правило, используют треугольные контуры. Работы начинают с отрытия траншей по их периметру. Длина каждой стороны составляет 3 м, глубина — 0,5-0,7 м. Котлован соединяется с фундаментом траншеей такой же глубины.

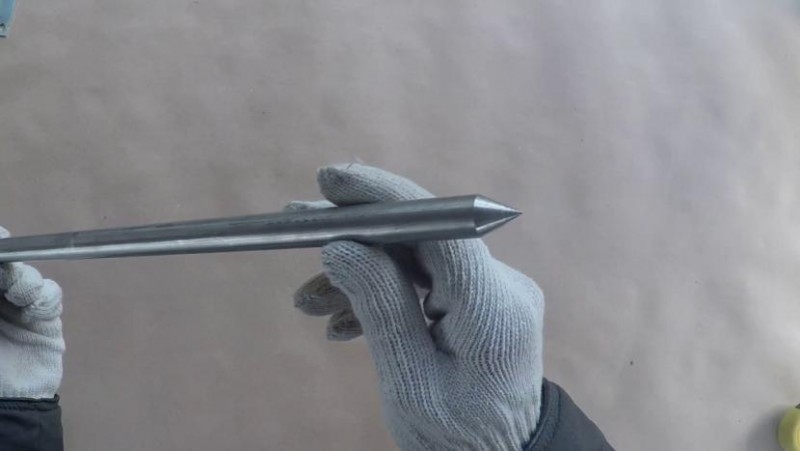

В качестве вертикальных электродов применяют трехметровые арматурные пруты с сечением 14 мм. Перед погружением в почву их грунтуют и красят, чтобы они прослужили как можно дольше. Их забивают кувалдой на глубину 0,5 м. Верхушки сваривают между собой тремя металлическими уголками или пластинами. Вместе они образуют каркас в форме правильной треугольной призмы. Верхняя часть каркаса соединяется с токоотводом четвертой пластиной или уголком. Эта деталь прокладывается в траншее, ведущей к дому.

Если здание стоит на подушке из песка и щебня, необходимо повысить проводимость основания с помощью соляного раствора. Им заливают электроды после монтажа. Затем траншею засыпают.

Источник

Чтобы избежать пожара или поломки бытовой техники из-за удара молнии, в частном доме делают молниезащиту.

В статье расскажу, как правильно ее установить и что дешевле: сделать молниезащиту своими руками или купить готовую в магазине.

Зачем частному дому молниезащита

Поражающие факторы молнии и их последствия. Разряд молнии переносит токи силой до 200 кА. Это очень много: такую силу тока дают, например, 57 000 одновременно включенных электрических обогревателей. Температура молнии достигает +3000 °C, поэтому если она попадет в дом, особенно в деревянный, может случиться пожар.

Кто в группе риска. В первую очередь — дома в зонах с частыми грозами.

Чем севернее, тем реже грозы. Источник: Wearpro

Вероятность попадания молнии рассчитывается по формуле:

N = ((А + 6Н) × (В + 6Н) − 7,7 − Н²) × n × 10⁻⁶

где:

А — длина здания, м,
В — ширина здания, м,
Н — высота здания, м,
n — среднегодовое число ударов молнии в 1 км² поверхности там, где стоит дом.

Как посчитать плотность ударов молнии

Среднегодовая продолжительность гроз	Удельная плотность ударов молнии в землю, n
10—20 часов	1
21—40 часов	2
41—60 часов	4
61—80 часов	5,5
81—100 часов	7
> 100 часов	8,5

Среднегодовая продолжительность гроз

Удельная плотность ударов молнии в землю, n

Например, для здания размерами 14 × 12 м и высотой 10 м в Ленинградской области вероятность попадания молнии — один удар молнии в 62 года. Это не значит, что молния ударит в 62-й год с момента постройки дома. Также это не означает, что молния не ударит дважды или трижды за это время. Точно спрогнозировать молнию невозможно.

Как жить в России

Чтобы на все хватало и даже оставалось. Рассказываем дважды в неделю в нашей бесплатной рассылке

Что такое молниезащита

Молниезащита — это система, которая защищает здание от молнии. Молниезащита, громозащита и грозозащита — это одно и то же. Все термины верны, но специалисты чаще оперируют словом молниезащита.

Виды молниезащиты дома. Молниезащита бывает внешней и внутренней.

Внешняя — это громоотвод, который напрямую контактирует с разрядом молнии. Его также называет молниеотводом — это тоже правильно. Громоотвод защищает от удара молнии здание и людей в нем.

Внутренняя молниезащита обеспечивает безопасность электропроводки. Компоненты внутренней системы — это, например, устройство защиты от импульсных перенапряжений — УЗИП.

Внешняя молниезащита

Принцип работы. Молниеотвод улавливает молнию и перенаправляет удар в землю. Чтобы молния гарантированно попала в громоотвод, его ставят как можно выше: на крышу дома, специальную мачту или, например, на растущее рядом высокое дерево.

Защитная зона. Перед покупкой или изготовлением молниеотвода выполняют расчет его защитной зоны. Устройство должно быть расположено так, чтобы молния гарантированно попала в него, а не в дом.

Точно зона защиты определяется по сложной математической формуле. Но, например, для штыревого молниеотвода — это устройство в виде металлического штыря на крыше — пользуются простым правилом: при угле в 45° радиус защиты будет равен высоте установки устройства. То есть если громоотвод стоит на высоте 10 м, зона защиты будет равна 10 м от оси штыря. Угол определяют визуально.

Для молниеотвода из штыря зона защиты будет в виде конуса. Источник: интернет-журнал «Самоделино»

Из чего состоит громоотвод

Громоотвод состоит из трех основных частей: молниеприемник, токоотвод и заземлитель.

Молния попадает в самую высокую точку устройства и направляется в землю. Источник: «МТС-ТВ»

Молниеприемник бывает трех типов: штыревой, тросовый и сеточный.

Штыревой молниеприемник — это самый простой вид, штырь из металла длиной от 0,5 м. Он подходит для обычных загородных домов с размерами до 10 × 10 м и высотой до двух этажей.

Если дом больше или выше, потребуется длинный штырь, установленный на большой высоте. Нужно придумывать особое крепление на крышу или строить рядом с домом специальную мачту.

Так выглядит штыревой молниеприемник на крыше. Источник: «Профэлектро»

Штыревой молниеприемник — самое дешевое решение для загородных домов. Это цены на «Яндекс-маркете»

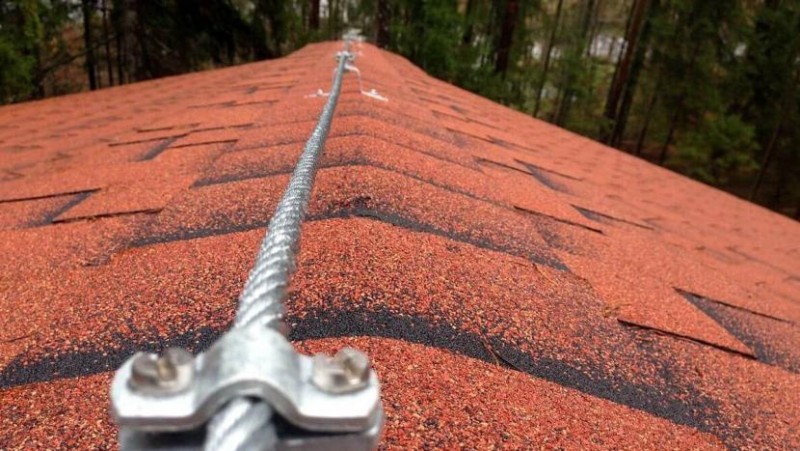

Тросовый молниеприемник — это натянутый на крыше стальной трос. Такой молниеприемник крепится на конек — верхнее ребро крыши.

Тросовый молниеприемник дает большую зону защиты, чем штыревой, но чуть сложнее в монтаже. Его не рекомендуют использовать на крышах с металлическим покрытием. Он подходит для «мягкой» кровли, например из ондулина или гибкой черепицы.

Тросовый молниеприемник иногда комбинируют со штыревым: по краям крыши ставят стержни, а между ними натягивают трос. Источник: «Два молотка»

Сеточный молниеприемник — это сетка из металлического прутка, которая покрывает всю поверхность кровли. Размер ячеек может быть от 5 × 5 м до 20 × 20 м. Чем чаще бьют молнии, тем меньше должен быть шаг сетки.

Такой молниеприемник используют на больших по площади крышах и там, где грозы бывают очень часто. Это наиболее надежная, но и самая дорогостоящая конструкция. Готовые сеточные молниеприемники под определенную площадь крыши сложно найти в свободной продаже. Сеточную конструкцию придется собирать самому из прутка и кронштейнов или доверить монтаж подрядчику.

Если кровля металлическая, сетку кладут на расстоянии примерно 10 см от нее, чтобы разряд молнии не задел крышу. Источник: «Свет Новосибирска»

Для штыревого молниеотвода достаточно одного токоотвода. Тросовая молниезащита подразумевает два, а сетчатая — как минимум четыре, по количеству углов дома.

Токоотвод. Если бы молния не переносила огромный заряд энергии, ее бы отводили в землю с помощью обычного электрического кабеля — такого же, какой подходит к розеткам. Но сила молнии сожжет такой кабель, поэтому в качестве токоотвода применяют толстые металлические прутки. Они бывают из арматуры, оцинкованной или нержавеющей стали, меди, алюминия.

Стандартное решение — стальной оцинкованный пруток диаметром 8 мм. Он дешевый и надежный. На «Яндекс-маркете» можно найти прутки по 50 Р за метр

Заземлитель рассеивает ток, который прошел через молниеприемник и токоотвод. Контур заземления — это вкопанные в землю металлические штыри, соединенные между собой.

Инструкция по организации молниезащиты требует, чтобы было не меньше трех штырей, поэтому обычно контур заземления — это треугольник. Одна из его вершин соединяется прутком или металлической полосой с токоотводом.

Заземлитель рекомендуют закапывать подальше от крыльца и садовых дорожек, чтобы избежать удара током во время грозы. Еще его лучше сделать в месте с влажной почвой: влага обеспечит лучший контакт конструкции с землей, когда пойдет ток.

Здесь токоотвод переходит в контур заземления. Источник: «Электромаг»

Заземлитель, сделанный своими руками из арматуры. Источник: «Электроуслуги-рф»

Пассивные и активные громоотводы

Пассивные громоотводы — это устройства, в которые молния попадает сама, как бы ориентируясь на их высоту. Активный громоотвод «захватывает» молнию. Он генерирует ответный стример — нить электрического разряда высокого напряжения. Происходит пробой, и молния попадает в активный молниеприемник, а затем заземляется.

Российские нормативы не регламентируют использование активных молниеотводов. А испытания в Московском энергетическом институте им. Кржижановского показали, что активные молниеотводы бесполезны. Они давали напряжение встречного стримера только в 20 000 вольт. По мнению ученых, для воздействия на молнию нужно не менее 400 000 вольт.

Производители говорят, что зона защиты активного молниеотвода в пять-шесть раз больше пассивных штырей. Ведущий российский ученый в области физики газового разряда Эдуард Базелян утверждает, что нет никаких доказательств этого. Базелян считает, что расчет зоны защиты активного молниеотвода следует выполнять, как для пассивного.

У активного молниеприемника зона защиты по форме, как купол. Источник: «Стэллайт»

От чего зависит стоимость молниезащиты

Активные молниеотводы — самый дорогой вариант защиты. Только молниеприемник стоит не менее 50 000 Р.

Готовые комплекты штыревых, тросовых и сеточных молниеприемников пассивного типа для частного дома продаются не более чем за 20 000 Р. В комплект часто входят и токоотвод с заземлителем.

Цена будет отличаться в зависимости от материала, из которого сделана вся система. Это может быть алюминий, медь, различные виды стали. Наиболее надежной считается нержавеющая сталь: она не подвержена коррозии и не плавится при ударах молнии.

Активные молниеприемники стоят в 20—30 раз дороже пассивных. Это цены в «Вольтстриме»

Чем больше дом, тем дороже громоотвод. Цены с сайта Bolta

Громоотвод можно частично собрать самостоятельно, а еще часть купить. Это цены на заводские заземлители на сайте Bolta

Выбор готовой молниезащиты

При выборе готовой молниезащиты самое важное — расчет пространственной геометрии. Если молниезащиту ставит подрядчик, он должен обосновать цифрами, как и где будет стоять мачта, какой она будет высоты, и почему. Еще предоставить расчет зоны защиты.

Если оборудование покупают и монтируют самостоятельно, то смотрят на сечение проводников, через которые пойдет молния. Это приемник, отвод и заземлитель. Минимальное сечение — 8 мм. Чем толще, тем лучше: меньше риск, что детали громоотвода сгорят или расплавятся при ударе молнии.

Монтаж готовой молниезащиты

С готовой молниезащитой обычно идут заводские крепления.

Монтаж приемника молний. Молниеприемники устанавливают на кровле на кронштейны. Если монтируют тросовый молниеприемник, то на краю конька делают выпуски на 30—50 см. Выпущенный пруток должен выступать за плоскость дома под углом около 45° к горизонту. Эту схему еще называют «куриная лапа».

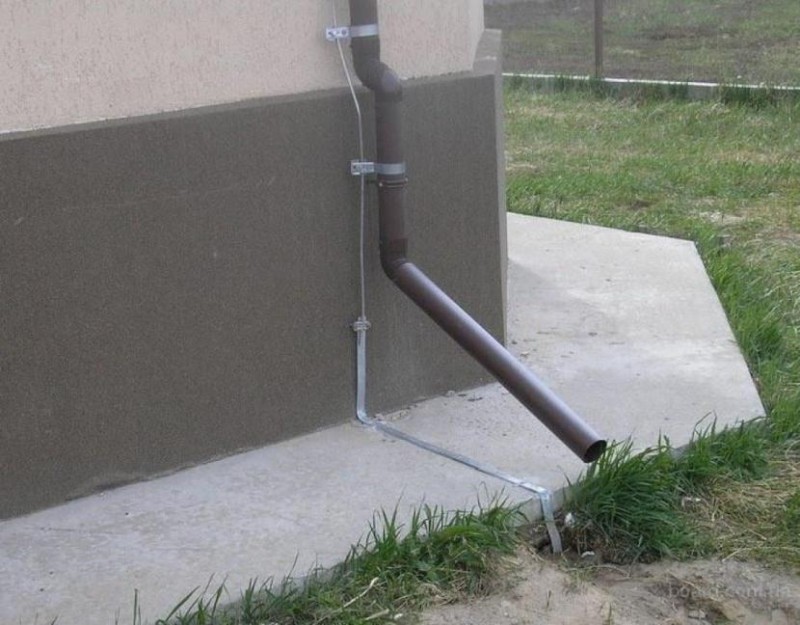

Монтаж токоотводов. Токоотводы ведут по внешней части водосточных труб или прямо по фасаду при помощи держателей. При монтаже прутка токоотвода не делают острых углов: в них может заискрить.

За полметра до земли делают переход с прутка на металлическую полосу. Для этого в комплектах идет специальный держатель.

Монтаж заземлителя. На 1,5—3 м в землю вкапывается контур заземления. К нему присоединяется второй конец полосы.

Главное — соблюдать непрерывность линии до заземлителя, то есть элементы должны быть надежно соединены, чтобы электричество нигде не остановилось.

Самостоятельное изготовление молниезащиты

Штыревой громоотвод несложно собрать самому. В качестве стержня подойдет, например, арматура или стальной пруток. Его сечение должно быть не меньше 8 мм, длина — от 0,5 до 2 м.

Минимальные диаметры компонентов громоотвода, чтобы он не сгорел

	Молниеприемник	Токоотвод	Заземлитель
Медь	7 мм	5 мм	8 мм
Сталь	8 мм	8 мм	11,5 мм
Алюминий	9,5 мм	6 мм	Запрещено

Все компоненты громоотвода в идеале делают из одного и того же материала.

Стержень устанавливают в самой высокой точке, чтобы он выступал над всеми постройками. Обычно это край конька крыши. Если рядом есть дерево, которое значительно выше дома, штырь допустимо закрепить на нем. В этом случае оставляют запас материалов для токоотвода: дерево может вырасти и потребуется переносить штырь еще выше.

При монтаже стержня уделяют особое внимание надежности крепления: ветер не должен уронить стержень.

Если молниеприемник в виде троса, то монтаж почти не отличается. Главное — оставлять зазор не менее 10 см от кровли до троса. Особенно это важно, если кровля металлическая.

Токоотвод крепят к молниеприемнику болтовым соединением.

Токоотводящие прутки монтируют на специальные изолирующие держатели — их проще купить.

Болтовое соединение прутков. Источник: Связькомплект

Стоимость держателя в интернет-магазине «ЭТМ». Сделать похожие своими руками можно из фторопластовых пластин

Нельзя использовать в качестве креплений деревянные бруски: при ударе молнии они могут загореться.

Заземлитель закапывают в грунт на 1,5—3 м глубины подальше от пешеходных дорожек и крыльца. Норматив — не менее метра от стены дома и не менее 5 м от дорожек. Металлические штыри забивают в грунт, затем соединяют их между собой арматурой, трубой, лентой — по сути, чем угодно. Соединения выполняются только сваркой. Затем тянут металлическую ленту к токоотводу и соединяют его с контуром заземления.

Контур заземления желательно делать во влажном грунте: в низине участка, рядом с водоотводной канавой, прудом или полем фильтрации септика. Это даст лучший контакт стержней с землей.

Сколько стоит самодельный громоотвод для двухэтажного частного дома

Материалы	Стоимость
Держатели токоотвода, 10 шт.	1000 Р
Металлическая полоса 40 × 4 мм, 3 м	308 Р
Болтовые зажимы, 10 шт.	300 Р
Расходные материалы (отрезные круги, электроды)	300 Р
Арматура 8 мм, 20 м	180 Р
Итого	2088 Р

Держатели токоотвода, 10 шт.

1000 Р

Металлическая полоса 40 × 4 мм, 3 м

308 Р

Болтовые зажимы, 10 шт.

300 Р

Расходные материалы (отрезные круги, электроды)

300 Р

Арматура 8 мм, 20 м

180 Р

Как делать нельзя

Бывает, что громоотвод собран с ошибками. В лучшем случае при ударе молнии он сгорит один, в худшем — вместе с домом. Вот возможные ошибки.

Торчащие из стен конструкции не попали в зону защиты. Любые металлические конструкции на фасаде также должны попадать в зону защиты громоотвода. Если из этой зоны выходит антенна телевизора или стальная труба вентиляции, то молния вместо громоотвода может попасть в них. Разряд придется прямо на дом.

Некачественный молниеотвод. Если молниеотвод сделан из слишком тонкого прутка, при ударе молнии он сгорит. То же самое касается токопровода.

Не выдержаны зазоры при монтаже. Молниеприемник и токопровод не должны касаться металлических элементов кровли или фасада. Рекомендуется зазор не менее 10 см. Это не касается того редкого случая, когда функцию молниеприемника выполняет сама металлическая кровля. Если, например, трос молниеприемника провис и касается металлического конька, от громоотвода будет больше вреда, чем пользы: молния замкнется прямо на кровлю.

Плохой контур заземления. Если заземлитель сделан в сухом месте, на песчаной почве, из ржавой арматуры, то молния найдет более простой путь уйти в землю. Не исключено, что этот путь будет пролегать через дом.

Внутренняя молниезащита — УЗИП

Бывает, что молния бьет не в дом, а в стоящую рядом опору с электрическими проводами. По проводам импульс придет в щиток.

При ударе молнии в сети возникает импульсное перенапряжение — кратковременный скачок напряжения до экстремального уровня. Он также может возникнуть, если молния ударит в землю рядом с домом или в дом соседа. В этом случае возникнет электромагнитное поле — оно спровоцирует импульс даже без прямого контакта с проводкой.

Последствия попадания молнии в электрическую сеть могут быть разными. Например, в поселке Сотниково от удара молнии едва не сгорел храм. Источник: Тивиком

Чтобы обезопасить проводку и щиток, ставят УЗИП. Внутри него находится варистор — резистор, который меняет сопротивление в зависимости от напряжения. При ударе молнии варистор мгновенно снижает сопротивление и через себя уводит импульс на контур заземления.

Предусмотрена возможность спасения щитка и проводки ценой жизни варистора: если возникнет сверхмощный импульс, варистор сгорит. На панели УЗИП появится красный индикатор. В таком случае из УЗИП достается блок с варистором, он меняется на новый.

УЗИП устанавливается на вводе проводки в дом. Потребуется обесточить не только сам дом, но и линию от электрической опоры до щитка. Для таких работ лучше вызвать электрика.

УЗИП бывают однофазными и трехфазными — по числу вводов в дом. Это цены в интернет-магазине «ЭТМ»

Запомнить

Перед установкой молниеотвода рассчитывают зону защиты исходя из размеров дома.
Для обычного частного дома площадью до 100 м² подойдет стержневой громоотвод. Для больших домов — тросовый. Если кровля занимает большую площадь, а молнии бьют часто, — сетчатый.
Не стоит переплачивать за активные громоотводы. Их эффективность не доказана.
Громоотвод защищает от удара молнии дом, но не спасет проводку. Для ее защиты ставят УЗИП.

Источник

Дачные домики обыкновенно построены из горючих материалов, а пожарная часть находится далеко. Да и подъехать можно не к каждому строению, а от сильного ветра, сопровождающего любую грозу, тоже ничего хорошего ожидать не следует.

Порой от удара молнии выгорают целые дачные поселки.

Расскажем о том, как своими силами сделать эффективный молниеотвод и свести на нет риск прямого попадания «небесного разряда» в дом.

Откуда появляются молнии

Упрощенно физику процесса можно описать так: источником молнии являются кучево-дождевые облака.

Во время грозы они превращаются в своеобразные гигантские конденсаторы. На верхней плюсовой части в виде кристаллов льда скапливается огромный положительно заряженный потенциал ионов, а в нижней минусовой области собираются отрицательные электроны в виде водяных капель.

Во время разряда (пробоя) этого природного аккумулятора между землей и грозовым облаком появляется молния — громадный электрический искровой разряд:

Протекать этот разряд всегда будет по цепи наименьшего локального сопротивления электрическому току. Факт общеизвестный и проверенный. Такое сопротивление бывает обычно у высотных построек и деревьев. Чаще всего именно в них и ударяет молния.

Молниеотвод своими руками

Идея молниеотвода заключается в обустройстве рядом с домом участка минимального сопротивления для того, чтобы разряд молнии проходил по нему, а не по строению.

Если у вас отсутствует на даче молниеотвод — пора задуматься о его сооружении. Самый дешевый и простой способ его изготовления — сделать все самому. Что же для этого нужно знать?

Итак, молниеотвод (громоотвод) есть устройство молниезащиты (грозозащиты), обеспечивающее безопасность здания и жизни людей, находящихся в нем, от разрушительных воздействий, которые могут возникнуть в грозу при прямом попадании молнии.

Это защищенный от коррозии, оголенный проводник — то есть, хорошо проводящий электроток материал как можно большей площади и большего сечения (минимум 50 мм²).

Собирается молниеотвод (громоотвод) из толстой медной проволоки или стальной катанки, труб нужного сечения либо из стальных, алюминиевых, дюралевых стержней различного профиля, уголков, полос и так далее.

Стальные материалы лучше использовать оцинкованные. Так как они менее подвержены воздушному окислению.

Из чего состоит грозозащита: устройство

Молниеотвод (громоотвод) простейшей конструкции состоит из 3 частей:

Молниеприемник.
Токоотвод (спуск).
Заземлитель.

Расскажем о каждом элементе подробнее.

Молниеприемник

Молниеприемник — металлический проводник, закрепляемый на крыше здания либо на отдельной опоре (вышке). Конструктивно делится на три вида: штыревые, тросовые и сетчатые.

При выборе конструкции молниеприемника ориентируйтесь на материал, которым покрыта крыша дома.

1. Штыревое (или стержневое) устройство молниеприемника — это возвышающийся над домом металлический вертикальный стержень (смотрите рисунок ниже).

Подходит для крыши из любого материала, но предпочтительнее все-таки для металлической кровли. Высота штыревого молниеприемника не должна превышать 2 метра. А крепится он либо на отдельно стоящую несущую опору, либо непосредственно на сам дом.

Материалы для изготовления:

Стальная труба (20—25 мм диаметром, со стенкой 2,5 мм толщиной). Ее верхний конец либо расплющивается, либо заваривается под конус. Можно также изготовить и приварить к верхнему краю трубы специальную заглушку в виде иглы.
Стальная проволока (8—14 мм). Причем токоотвод должен быть точно такого же диаметра.
Любой стальной профиль (например, уголок или полосовая сталь не менее 4 мм в толщину и 25 мм в ширину).

Главное условие для всех этих стальных материалов — сечение минимум 50 мм².

2. Тросовое устройство молниеприемника — это натянутый по коньку на высоте до 0,5 м от крыши трос с минимальным сечением 35 мм² или проволока.

Обыкновенно применяется стальной оцинкованный канат. Данный вид молниеприемника подходит для деревянных либо шиферных крыш.

Закрепляется он на двух (1-2 метра) опорах из дерева, либо металла, но на металлические опоры необходимо установить изоляторы. С токоотводом трос соединяют при помощи плашечных зажимов.

3. Сетчатое устройство системы молниеприемника — это проложенная над крышей сетка толщиной 6—8 мм. Эта конструкция самая сложная по исполнению. Применяется для крыш, покрытых черепицей.

4. Ну и совсем редко используется покрывное устройство молниезащиты — это когда в качестве молниеприемников выступают металлические конструктивные элементы самого дома (кровля, фермы, ограждение крыши, водосточная труба).

Все рассмотренные конструкции молниеприемников надежно соединяются при помощи сварки с токоотводом и через токоотвод с заземлителем одно- или двухбоковым сварным швом минимум 100 мм в длину.

Токоотвод

Токоотвод (спуск) — средняя часть молниеотвода, представляющая собой металлический проводник с минимальным сечением для стали 50, для меди 16 и для алюминия 25 мм в квадрате.

Главное предназначение токоотвода — это обеспечение прохождения разрядного тока от молниеприемника к заземлителю.

Идеальный путь для прохождения электротока — кратчайшая прямая, направленная строго вниз. Избегайте при монтаже молниеотвода поворотов под острым углом. Это чревато возникновением искрового разряда между близкорасположенными участками токоотвода, что приведет к неизбежному воспламенению.

Самый ходовой материал для токоотвода — неизолированная стальная проволока-катанка или полоса. Его проводят только по несгораемым поверхностям. На горючие стены следует устанавливать металлические скобки, которые сами будучи в контакте с горючей поверхностью защитят токоотвод.

Минимальное расстояние от стены до токоотвода 15-20 см.

Надо проложить его так, чтобы не было точек соприкосновения с такими элементами дома, как крыльцо, входная дверь, окно, металлические гаражные ворота.

Мы знаем, что соединять части молниеотвода лучше сваркой, но если это невозможно, допускается сопряжение токоотвода с заземлителем и молниеприемником при помощи трех заклепок или двух болтов. Длина наложения токоотвода на другие части системы при заклепочном соединении равна 150, а при болтовом — 120 мм.

Конец не оцинкованной проволоки-катанки и место крепления проволочного токоотвода к стальным деталям для обеспечения надежного контакта нужно зачистить, а оцинкованную достаточно отмыть от пыли и грязи. Затем на конце проволоки делают петельку либо крючок, ставят с обеих сторон шайбы и как можно сильнее стягивают все это болтом.

Места соединения (если это не сварка) к тому же нужно обмотать в несколько слоев изолентой, затем грубой тканью, поверх перекрутить толстой ниткой и покрыть все краской.

Для улучшения контакта можно обработать концы проволоки оловом и спаять.

Заземлитель

Заземлитель (заземляющие электроды) — находящаяся в земле, нижняя часть молниеотвода, обеспечивающая надежный контакт токоотвода с грунтом.

Как правильно обустроить заземление, описано в ГОСТах и СНИПах, но для самого простого варианта достаточно не менее одного метра от края фундамента и не ближе 5 метров от входа в здание закопать П-образную конструкцию из металлических проводников.

С задачей способен справиться обычный контур заземления (его делают для бытовых электроприборов).

Это 3 забитые и закопанные в землю электрода, соединенные между собой на одинаковом расстоянии горизонтальными заземлителями. Закапывать заземляющую конструкцию следует ниже максимального уровня промерзания почвы. От 0,5 до 0,8 метра в глубину.

Для заземлителя берут прокатную сталь сечением 80 мм, реже медь сечением 5о мм в квадрате. Вертикальные заземляющие электроды бывают 2-3 метра в длину, но чем ближе уровень грунтовых вод, тем они короче.

Если почва на вашей даче постоянно находится во влажном состоянии, то достаточно будет и метрового или полуметрового штыря.

На какую глубину забивать и какое количество электродов будет необходимо можно узнать в энергослужбе по месту проживания.

Нужно помнить, что качество заземления зависит от размера площади контакта заземлителя с почвой и удельного сопротивления самого грунта.

Заземлитель для молниеотвода нужен отдельный, не следует заземлять молниеприемник на бытовой контур. Категорически не советуем экспериментировать. Чревато последствиями.

Предлагаем посмотреть видео с наглядной схемой монтажа молниезащиты:

Согласно нормативным документам, для частных жилых домов установка систем молниезащиты необязательна. И только вам решать вопрос о целесообразности монтажа молниеотвода (громоотвода) на даче. Надеемся, что статья поможет принять правильное решение.

Источник

«От сумы да от тюрьмы» не застрахован никто, а от удара молнии – тем более. После ослепительной вспышки и оглушительного грохота самое приятное — отделаться легким испугом и восторгом от пережитых впечатлений. Нехорошо, если сгорит электроника в доме. Еще хуже, когда случится пожар. Совсем недопустимо – поражение человека ударом молнии. Вывод простой: делаем молниеотвод!

Содержание

1. Откуда берется молния?

2. Как устроена защита от молнии

3. Варианты молниеприемника для частного дома

4. Как работает токоотвод

5. Требования к заземлителю

6. Защитная зона громоотвода

7. Монтируем молниезащиту своими руками

8. Высокое дерево нам поможет

9. Комментарии посетителей по теме статьи

Откуда берется молния?

Всему причиной веселые облачка, которые при приближении грозы постепенно нарастают и превращаются в темные громады кучевого типа. Верхние слои влаги в воздухе превращаются в мелкие кристаллики льда, а нижние остаются в виде капель воды. Так и получились две пластины гигантского конденсатора.

Громадные структуры движутся в воздухе и заряжаются в результате трения: верхние слои накапливают положительные ионы, нижние – отрицательные электроны. Всему есть предел, и накопленный потенциал превращается в электрический разряд. В итоге, «пробивает» там, где наименьшее сопротивление: высокие деревья, крыши домов и … громоотводы!

Как устроена защита от молнии

Из вышеизложенного следует стратегия устройства молниезащиты: направить вероятный электрический разряд по безопасному для нас пути и застраховаться, таким образом, от неприятностей. С этой целью на достаточной высоте устанавливается молниеприемник, который предназначен для захвата грозового разряда.

Далее электрический ток величиной порядка 100000А проходит по токоотводу к заземлителю. Последний обеспечивает связь защитной системы с грунтом. Таким образом, удар молнии минует защищаемые объекты и поглощается землей.

Данная система защиты повсеместно распространена и носит название пассивной. Существует активные молниеотводы, которые имеют ионизатор, провоцирующий удар молнии. Это увеличивает вероятность защиты объекта от поражения. Стоит такого вида молниеотвод немало, и его монтаж сложно сделать своими руками.

Варианты молниеприемника для частного дома

Можно назвать три основных вида молниеприемника по типу конструкции:

стержневой молниеприемник;
в виде сетки;
тросовой молниеприемник;
покрытие крыши в качестве молниемника.

Молниеприемник в виде стержня наиболее известен и распространен. Существуют промышленные изделия с готовым крепежом. Любителям творить своими руками реально изготовить изящную конструкцию, украшающую здание. В любом случае штырь из стали должен иметь сечение не менее 70мм2, а для изделия из меди достаточно 35мм2. Таким образом, его диаметр может составлять 7-10мм.

Длина стержня может варьироваться в пределах 0,5-2м, при этом он должен выступать хотя бы на полметра над всеми объектами в окружении здания. Стержневой молниеприемник принимает заряд в одной точке и особенно эффективен при защите небольших строений.

Молниеприемник в виде сетки изготавливается из проволоки диаметром порядка 6мм. На фото можно оценить, как выглядит на практике конструкция подобного рода. Существуют уже готовые конструкции с размером ячейки 3-12м. Защита от молнии такого рода удобна в применении на крыше большой площади. Для предотвращения возгорания обрешетки молниеприемник монтируют на расстоянии 0,15м от поверхности кровли.

В условиях частного дома более удобен в применении молниеприемник в виде троса. Его монтируют на коньке кровли, закрепив за две опоры на противоположных фронтонах. Возможен и комбинированный вариант, когда на упомянутых опорах дополнительно к тросу установлены штыревые молниеприемники.

Трос должен иметь диаметр более 5мм и монтироваться на безопасной высоте от кровли. Конструкция такого типа обычно применяется на крыше с неметаллическим покрытием.

Металлическая кровля крыши, при определенных условиях, может также выступать в качестве молниеприемника. При этом толщина металлочерепицы, профнастила или оцинкованного листа должны быть не менее 0,4мм. Заманчиво выполнить защиту от грозы, не применяя дополнительных материалов.

На практике это сделать непросто, так как под настилом не должно быть легковоспламеняющихся материалов, тогда как обрешетка чаще всего делается из дерева.

Более того, придется обеспечить соединение токоотвода с каждым отдельным листом покрытия, что трудоемко. Такой вариант подходит для фальцевой кровли, где листы металла уже надежно соединены. Воспламенение обрешетки при этом невозможно, если покрытие уложено на обрешетку из металла.

Как работает токоотвод

В идеале, для конструкции, изготовленной своими руками, материал молниеприемника, токоотвода и заземлителя должен быть один и соединен с помощью сварки, то есть — сталь. Такое решение обеспечивает надежность и долговечность защиты. На практике возможно использование оцинкованных и омедненных элементов, а также различных материалов. Их соединение обеспечивают применением зажимов с болтами и гайками.

Токоотвод из стали в виде прута или полосы должен иметь сечение не менее 50мм2, проводник из алюминии допускает размер 25мм2, а медный провод можно применять с площадью сечения 16мм2, что примерно соответствует диаметру 8,6 и 5мм соответственно.

Токоотвод размещают так, чтобы он соединял молниеприемник и заземлитель по кратчайшему пути.

При этом не допускается выполнение острых изгибов, что может привести к искровому разряду и воспламенению на данном участке. С этой же целью проводник размещают на расстоянии не менее 100мм от поверхностей горючих материалов стен и других элементов постройки.

Требования к заземлителю

Заземлитель представляет из себя несколько металлических стержней, забитых в грунт и соединенных между собой горизонтальной полосой при помощи сварки. Полоса выводится на поверхность земли и приваривается к токоотводу.

Заметим, что не рекомендуется использовать защитный контур заземления для подключения молниеотвода. В случае применения общего заземлителя при грозовом разряде на поверхностях бытовых приборов может возникнуть опасное напряжение. Для защиты электропроводки и бытовой техники в частном доме от удара молнии на вводном щите устанавливаются устройства защиты от импульсных помех (УЗИП).

Заземление для молниеотвода размещают не ближе 5м от крыльца и дорожек и заглубляют горизонтальный соединитель не менее 0,8м. Это необходимо для уменьшения вероятности поражения людей в случае грозового разряда.

Защитная зона громоотвода

Не следует питать иллюзии, что громоотвод на соседнем доме или расположенная недалеко металлическая вышка полностью обезопасят Ваше жилище от удара молнии. Защитная зона громоотвода имеет вполне конкретные границы. В любом случае на даче придется устроить собственную молниезащиту.

Конус безопасности, создаваемый стержневым молниеприемником, имеет угол 45-50°. Указанное правило действует при высоте размещения молниезащиты до 15м. Вышеприведенный эскиз демонстрирует, что при угле 45° радиус защитной зоны равен высоте верхней точки стержня над уровнем земли. При значении 50° зона защиты будет чуть больше.

Таким образом, чем выше мы разместим молниеприемник, тем больше получится площадь защищаемой поверхности.

В любом случае, частный дом должен попадать полностью в зону конуса защиты. Очень желательно, чтобы все постройки во дворе были защищены по тому же правилу. Таким образом, удобно разместить молниеприемник на крыше дома. Закрепить штырь бывает проще на одной из сторон здания чем по центру, при этом вероятность попадания молнии в кровлю снижается.

В случае большого участка может возникнуть необходимость установки еще одного громоотвода. Его можно смонтировать на специальной мачте.

Монтируем молниезащиту своими руками

В первую очередь, необходимо выбрать молниеприемник в соответствии с вышеизложенными рекомендациями и имеющимися под рукой материалами. На крыше дачного дома проще всего монтировать обыкновенный стальной штырь. Оцинкованная труба или алюминиевый стержень будут работать еще лучше. При использовании патрубка его верхний конец следует заглушить.

При наличии куска троса нужной длины и диаметра не составит труда протянуть его вдоль конька. На крыше большой площади эффективнее использовать вариант в виде сетки. Молниеприемник любой конструкции следует закрепить так, чтобы его не нарушило ветром.

Учтите: электрический контакт всей системы проще обеспечить, изготовив все три составляющие молниеотвода из одного материала.

Если не иметь в виду сварку, токоотвод проще выполнить из толстого медного провода в соответствии с рекомендациями выше. Надежное соединение с молниеприемником можно обеспечить с помощью оцинкованных зажимов с болтами и гайками. Практично закрепить проводник к опорам водосточных труб.

Заземляющий контур лучше всего обустроить там, где вероятность нахождения людей наименьшая. Также выгодно разместить его в месте, где всегда присутствует влага. Это улучшит контакт заземлителя с землей. Не будет лишним, если рядом с ним установить предупреждающий знак. Болтовое соединение с заземлителем лучше выполнить над землей на цоколе здания, а контакт в земле обеспечить сваркой.

После монтажа всей системы электрическое соединение от молниеприемника до заземления можно проконтролировать мультиметром. Сопротивление заземляющего контура можно проверить только специальным прибором. Его величина должна быть не более 10Ом в том случае, если неподалеку возможно присутствие людей. Для отдельного молниеприемника, установленного вдалеке от дома, сопротивление заземления не должно превышать 50Ом.

Хотя бы раз в год имеет смысл проверить целостность всей системы визуально. Раз в несколько лет следует откопать заземление и оценить степень коррозии металла. Если стержни в земле стали заметно тоньше, их необходимо заменить.

Высокое дерево нам поможет

Чтобы обустроить громоотвод на даче, можно использовать в качестве мачты высокое дерево, растущее неподалеку. Молниеприемник следует закрепить на его макушке так, чтобы он выступал не менее 0,5м над кроной. При этом не следует забывать, что дерево растет и меняет свои размеры.

Это означает, что молниеприемник и токоотвод следует крепить пластиковыми хомутами, которые не испортят ствол. Провод лучше использовать медный многожильный гибкий и проложить его следует с запасом дины. Кроме того, раз в несколько лет придется забираться наверх и переставлять молниеприемник выше макушки.

Мы постарались доступно и лаконично изложить все тонкости создания защиты от природной стихии. Пусть у вас получится изящный и надежный молниеотвод! Надеемся, нижеследующий видеоролик будет Вам полезен.

Источник

Частный дом и загородные дачи нередко расположены на открытом пространстве, где единственным возвышением выступают сами постройки. Из-за чего во время грозового периода возникает существенная угроза попадания молний в здания. Такая ситуация угрожает не только поражением электротоком всем находящимся в нем людям, но и возможностью возгорания, которая приведет к пожару и существенной порче имущества. Так как никто не может предвидеть место попадания разряда, наиболее эффективным способом предотвращения его негативных последствий является громоотвод.

Именно поэтому для большинства владельцев частных домов и дачных участков актуально устанавливать громоотвод своими руками. Исключением могут быть постройки расположенные в низине, крыша которых находится ниже верхней точки грунта или попадающие в зону защиты соседней постройки и ее молниеотвода.

Устройство и принцип работы типового громоотвода

Рисунок 1: устройство громоотвода

Вся конструкция громоотвода представлена тремя элементами: молниеприемником, токоотводом и заземлителем. В зависимости от местных условий и ваших предпочтений каждый из них может иметь различное исполнение. Теперь разберем, зачем каждый из них нужен, и какой вариант выбрать в той или иной ситуации.
