Мануал по замене ремня грм на тойота

Мотор Toyota 4A-FE выпускался концерном с 1987 до 1998 года и устанавливался на популярную Corolla, спортивную Celica, стильный Avensis и его предшественник Carina.

На практике выявлено, что первый ремонт (не капитальный, включающий замену маслосъемных колпачков и колец) наступает спустя 250 000 — 350 000 пробега и зависит от качества обслуживания. Важным регламентным моментом является своевременная замена ремня ГРМ, на котором, под влиянием естественного износа и перепада температур, появляются механические повреждения в виде трещин.

Важно помнить, что система ремень-ролик этого двигателя рассчитана на 100 тыс. км. пробега.

В отличие от форсированного 20-ти клапанного 4A-GE, при обрыве ремня ГРМ на 4A-FE, в 95% случаев «встреча» клапанов с поршнями не происходит, но допускать порыва категорически нельзя.

ВНИМАНИЕ! Найден совершенно простой способ сократить расход топлива! Не верите? Автомеханик с 15-летним стажем тоже не верил, пока не попробовал. А теперь он экономит на бензине 35 000 рублей в год!

Двигатели 4E-FE первого поколения производились с 1989 по 1996 год. Они устанавливались в модели Toyota Starlet и Corolla. Их максимальная мощность доходила до 88 л.с. при 6600 об/мин и 117 Н/м при 5200 оборотах в минуту. Степень сжатия равнялась 9,6:1. Параллельно велся выпуск более мощного аналога .
Характеристики 4E-FE второго поколения были значительно изменены. В первую очередь это коснулось мощности. Мотор введен в эксплуатацию в 1996 году. Он выдавал мощность 88 л.с. при 5500 об/мин. Благодаря новой системе установки коллекторов и их режима работы, производителю удалось сильно сократить выбросы отработанных газов в атмосферу.

Третье поколение двигателей устанавливалось на марки Toyota Corolla и Starlet с 1997 по 1999 год. Их максимальная мощность составляла 82 л.с. Для установки в модельный ряд Starlet была проведена модернизация, что способствовало увеличению мощности до 85 л.с. Главным отличием от второго поколения был видоизмененный впускной коллектор. В 1999 году производство 4E-FE было полностью остановлено.

Куда устанавливали

На протяжении 10 лет мотор был частью таких автомобилей:

• Starlet;
• Tercel;
• Corolla;
• Paseo;
• Cynos;
• Corsa.

Двигатель 4E-FE не сыскал популярности в России и мире. Причиной тому послужили небольшой ресурс и малая мощность, ограничивающая область его использования.

Замена ремня ГРМ Тойота Королла 4E-FE чаще всего проводится со снятием переднего правого колеса. Также можно задействовать смотровую яму или подъемник. Процесс замены ГРМ Тойота Королла отличается от замены механизма газораспределения только нюансами, принцип для большинства современных легковых иномарок схож. Тем не менее, важно учитывать особенности замены ременного и цепного привода, и метки ГРМ, которые должны быть установлены строго по регламенту.

Демонтаж ремня ГУР:

Далее не до конца откручиваем болт натяжки ремня гур.

Последовательно внизу ослабляем центральный осевой болт нижнего крепления.

Пользуясь монтировкой сдвигаем ГУР ,снимаем ремень со шкива привода помпы циркуляции охлаждающей жидкости двигателя.

Как поменять ремень ГРМ на Тойота Королла?

Чтобы заменить ГРМ, потребуется приготовить ломик, головки на 12, 14 и 19, вороток из набора головок или штырь для натяжения ремня, ключи накидные на 10, 14, 19, ключ короткий трубчатый на 10, ключ накидной с малым изгибом на 14, вороток и свечной ключ.

В отверстиях крепления в верхней крышке расположены металлические втулки. Они закреплены ненадежно и в процессе сборки ГРМ могут отпасть и попасть в систему. Здесь важно следить, чтобы этого не произошло, так как в противном случае придется все заново разбирать и искать деталь.

Сборка

Сборка осуществляется в обратной последовательности. Устанавливаем шайбу шкива, собираем кожух, возвращаем на место шкив насоса водяного охлаждения, ремешок ГУРа. Перед тем, как убрать домкрат не забывайте установить на место опору двигателя 4A-FE.

Ставим на место крышку клапанов с новой прокладкой, одеваем патрубки маслоотделителя. После установки ремешка климатической установки, одеваем ремень генератора. Остается установить бачок стеклоомывателя и прикрутить колеса. В последнюю очередь подключаем аккумуляторную батарею.

После этого можно заводить автомобиль и положиться на свой слух: если мотор не издает неизвестных до этого звуков, до все сделано правильно, а процедуру придется повторить еще нескоро, через 100 000 пробега.

Видео

Замена ремня ГРМ на Тойота Королла 4E-FE – инструкция:

• Снять защиту двигателя, открутив крепления (4 винта).
• Винт, фиксирующий ГУР, ослабить и подвинуть.
• Контргайку натяжителя ремня открутить, что позволит больше выкрутить винт крепления.
• Ослабить крепление гидроусилителя и снять ремень ГРМ.
• Выкрутить винты крепления с верхней крышки (4 шт.).
• Выкрутить винт крепления гидроусилителя и подвинуть ГУР в сторону.
• Придерживая гидроусилитель, демонтировать верхнюю крышку ГРМ.
• Установить ГУР обратно и наживить на него винт.
• Ключом, придерживая болт по центру, открутить винты шкива генератора (4 шт.).
• Демонтировать шкив и, придерживая его ломиком, не до конца выкрутить центральный болт.
• Снять ремень генератора.
• Выкрутить свечи.
• Поворачивать вал по часовой, пока метки не совпадут с о на крышке.
• Снять шкив ремня генератора.
• Тут важный момент – на валу расположено две метки, одна для двигателя 4E- FE
  , вторая для
  5E- FE
  – в нашем случае выбирается та, что для 4E.
• Метка на блоке должна совпасть с дыркой на шкиве.
• Открутить болты крепления нижней крышки и снять ее.
• Убрать шайбу и ослабить крепление ролика натяжителя.
• Чтобы ослабить ремень, слегка повернуть вал в обратную сторону.
• Стараясь не двигать валы после этого, аккуратно снять ремень.
• Установить новый ремень ГРМ, не закручивая до конца болт натяжителя ремня, и провернуть вал на несколько оборотов.
• Установить снятые детали в обратном порядке.

Цена ремня ГРМ на Тойоту Короллу

Вопрос, сколько стоит ремень ГРМ, интересует многих автомобилистов. Срок службы ГРМ для каждого автомобиля строго определен производителем. Время использования временного привода в разы меньше, чем время использования цепи. Стоимость комплекта ГРМ варьируется в широком диапазоне и напрямую зависит от производителя.

Цена ГРМ на Короллу 2006, 2008 (Тойота Королла 140/150):

• оригинал TOYOTA около 3 тыс. руб. (артикул 13505-27010),
• аналог GATES от 1,5 тыс. руб. (артикул K015027),
• ремень SNR около 1900 руб. (арт. GT369.26),
• ремень NSK-RHP стоит 2400 руб. (арт. 62TB0638B20),
• аналог TOYOTA за 3400 руб. (арт. 13568-69066).

Ремень газораспределительного механизма представляет собой эластичную лету, синхронизирующую работу коленвала и распредвала. Замену ремня ГРМ на Тойота Королла с двигателем 4E-FE можно выполнить самостоятельно, воспользовавшись подробной инструкцией, которая приведена выше.

Японские автомобили очень надежные и качественные, однако, не вечные. Это в первую очередь касается такой автомобильной марки как Toyota. Как и у любого другого авто, ресурс работоспособности многих узлов зависит от условий и времени эксплуатации автомобиля. В первую очередь это качается фильтров, всяких резинок, ходовой части, а также ремня ГРМ. В данной статье мы поговорим о том, как правильно произвести замену и регулировку ремня ГРМ по меткам на Тойоте Королле.

Этот вопрос очень популярен, так как не существует вечных ремней и со временем они тоже приходят в негодность и требуют замены. К тому же, кто не знал, ремень газораспределительного механизма двигателя является практически самым ответственным элементом, так как благодаря его качественной работе правильно работают клапана, что в свою очередь, продлевает жизнь всему силовому агрегату и делает его работу качественной и чистой.

Запчасти и инструменты

Первым делом, для замены приводного ремня ГРМ необходимо приобрести соответствующие запчасти. Рекомендуется приобретать оригинальные детали, но подойдут проверенные и качественные аналоги: Gates (который является поставщиком ремней на конвейер Toyota), Contitech и др.

• Ремень ГРМ 4A-ФЕ – OEM 13568-19046 (аналоги CONTITECH CT827, GATES 5403XS).
• Натяжной ролик 4A-FE – OEM 13505-15050 (аналоги GATES T41072, SKF VKM 71007).
• Можно сразу приобрести комплект замены, например, — CT536K1 Contitech или GATES K015027.

• сальник коленчатого вала 4A-FE – OEM 90311-35040 (качественным аналогом выступает VICTOR REINZ 81-53247-00);
• сальник распределительного вала 4A-FE – OEM 90311-32020 (аналог VICTOR REINZ 81-53234-00);
• шайбы крышки клапанов 4A-FE — TOYOTA 90210-06010 (приобретать аналог бессмысленно);
• прокладка крышки клапанов 4A-FE — TOYOTA 11213-15071 (можно использовать датский ELWIS ROYAL 15.528.25, но цена оригинальной запчасти более чем лояльна).

Помимо самих деталей для замены понадобится ряд инструментов и прочая мелочь:

• герметик;
• жидкий ключ;
• смазка (литол, солидол);
• фиксатор резьбы (можно заменить солидолом);
• ключ-динамометр;
• ключи, съемники, молоток, отвертки.

Причины необходимости замены ГРМ

Причиной замены могут послужить такие факторы как:

• Износ ГРМ ремня вследствие очень долгой эксплуатации без обслуживания. Как правило, замена данного элемента осуществляется один раз на 70-80 тысяч километров.
• Второй причиной может послужить неправильная эксплуатация ремня. Сюда можно отнести не правильную его установку, агрессивный стиль езды, езда на высоких оборотах.

Благодаря вышеперечисленным причинам появляется необходимость замены ремня ГРМ. Далее мы рассмотрим поэтапную инструкцию по замене данного узла.

Поэтапная инструкция по замене ремня

Перед тем как нам разбирать автомобиль, необходимо купить нужные нам детали. Покупаем или заказываем ремень, желательно известной фирмы и к ремню нужен еще ролик. Насколько известно, самые качественные ролики испанские.

Купив детали, необходимо приподнять переднюю часть автомобиля. И поставить ее на подставки, так как производить замену нашей детали очень опасно производить на домкрате. После установки авто на подставки снимаем переднее правое колесо. После этого демонтируем защиту картера и пыльник с правой стороны. До начала проведения основных работ, необходимо облить центральный болт маслом или антиржавкой типа WD-40.

После того, как центральный болт был обработан, нам необходимо сорвать с резьбы 4 болта на шкиве, подойдет накидной ключ на 10.

После того как все 4 болта были ослаблены, нам важно открутить бачек омывательный, сделать это не сложно.

После бачка убираем свечи и отсоединяем двух контактный разъем. После чего ослабляем все остальные ремни – привода, генератора и т.д. В конце концов снимаем их.

Будет намного легче открутить центральный болт, если имеется пневматический пистолет. Если его нет, лучше всего подойдет длинный вороток, который необходимо упереть в рычаг подвески. После того как это было проделано, коротким включением стартера срываем его с одного двух ударов. Если вам повезет или автомобиль постоянно обслуживается, центральный болт без особых проблем выкрутится.

После этого откручиваем правую опору мотора, для этого можно использовать удлиненную головку на 14., после чего снимаем ее, откручиваем пыльники нашего ремня – сделать это можно посредством выкручивания большого количества болтиков на 10 . И наконец, все это дело снимаем.

После совершения всех дел в нижней части автомобиля, переходим непосредственно под капот. Здесь нам в первую очередь необходимо снять крышку ГБЦ. Сделать это можно – выкрутив 4 гайки размером на 10 и пластиковый кожух с проводкой 2 болтика размером тоже на 10.

Далее нам необходимо перекинуть проводку и снять ГБЦ, перед нами открывается вид на кишки головки блока мотора, внутри все чисто и в достаточно хорошем состоянии. Важно, что бы за время проведения работ туда не попало никакой грязи.

После того как мы произвели вскрытие башки, нам необходимо установить ВМТ первого цилиндра. Ориентирами здесь служат шпонка на колене, которая при правильном выставлении должна смотреть строго вверх, а также на самом шкиве распределительного вала имеется метка-сверление в виде буквы К или А, которые тоже должны смотреть четко вверх. На фото все отчетливо видно и понятно.

Выставив все по меткам, откручиваем болт натяжного ролика и отводя его в сторону ослабляем ролик, после чего заново его закручиваем уже в ослабленном состоянии.

После совершения последнего действия можно приступить к снятию ремня ГРМ, после чего болт ролика полностью скручивается, а ролик снимается.

Снимаем со старого ролика натяжную пружину, переставляем ее на новый, купленный ролик и устанавливаем деталь на свое место. Сделать все это не сложно. При этом нам необходимо отвести ролика как можно дальше от ремня и после этого устанавливаем новый ремень ГРМ.

После этого нам необходимо прокрутить двигатель на несколько оборотов гаечным ключом или за болт шкива и окончательно проверяем метки, они должны совпадать точно также как и немного ранее, обе метки должны смотреть вверх. Если все нормально, закручиваем и самое главное хорошо затягиваем болт ролика натяжителя ремня.

После этого обратно собираем все на свои места, проверяем все резинки и качественно закручиваем все болты. На этом процесс замены и регулировки ремня ГРМ на Тойоте Королле завершатся.Как мы видим нечего сложного, главное иметь желание и время.

Двигатели Тойота серии Е конструировались изначально с целью уменьшения выбросов в окружающую среду и достижения топливной экономичности для регулярного, повседневного использования. Они были в своем роде пионерами, так как оснащались 4-мя чугунными цилиндрами, имеющими прямое расположение, и алюминиевой головкой для поршневого мотора, а также зубчатым ремнем газораспределительного механизма для привода, двигатель 4e fe

не исключение.

Демонтаж шкивов для замены сальников

Придерживая втулку распредвала ключом переменного размера, выкручиваем основной болт 14-м ключом. Затем любым удобным предметом достаем выглянувший сальник, не боясь его повредить.

Новый сальник обрабатываем смазкой и устанавливаем на место выбойкой. Шкив возвращаем обратно, затянув ключом с измерением силы в 60 Н/м.

Для снятия нижнего шкива коленвала мотора 4A-FE придется приложить усилия и воспользоваться любым средством типа «жидкий ключ», например, ВД-40. Химию необходимо обильно распылить на сам шкив. Когда коррозия вступит в реакцию, двумя мощными отвертками или небольшими ломиками, с подставленными под них мягкими подложками, расшатать шкив вперед-назад.

Если шкив не поддается, то придется воспользоваться обратным молотком, предварительно приварив на шкив гайки с резьбой, подходящей к молотку. Используя с одной стороны съемник, а с другой ломик или монтировку, необходимо раскачать шкив и снять его с посадочного места. После этого срезать гайки, а поверхность зачистить до гладкой.

Затем снимаем клин с коленвала и достаем сальник уже известным методом. Сальник необходимо смазать и установить по аналогии с сальником распредвала. После этого ставим клин в паз и одеваем шкив. Перед закручиванием болта шкива необходимо смазать его водоотталкивающим фиксатором резьбы или герметиком. Болт закручивается с силой 120 Н/м.

Общая информация о двигателе 4Е-FE

Мотор — 16-клапанный 4-циллиндровый двигатель, сконструированный и произведенный в Японии, с резервуаром на 1,3 литра для топлива (обычно использовали бензин АИ-95 и АИ-92). Двигатель производился с 1989 по 1999 год и комплектовался в следующие машины:

• Corrolla;
• Corsa;
• Cynos;
• Тarcel;
• Passeo;
• Starlet.

Противовесы в 5-опорном коленчатом вале разгружали подшипники, а отверстия в коленвале проделывались для подвода масла, предохраняя тем самым трущиеся элементы от быстрого стачивания. Свечи зажигания в двигателе размещались внутри полой части цилиндров, распределительный вал приходил в движение при помощи ремня ГРМ коленчатого вала. Причем ремень (ГРМ) требовал замены после прохода каждых восьмидесяти тыс. километров.

Несмотря на свою конфигурацию и экономичное использование топлива, двигатели 4E-Fe не стали популярными из-за малого ресурса и незначительной мощности.

Теперь настала важная часть ремонта:

Приступая снимать ремень,разберёмся с установочными метками. Совмещаем метки зубчатого шкива коленчатого вала. Прокручиваем коленчатый вал до совпадения меток.Расположены на бортике зубчатого шкива и корпусе блока двигателя.

Разберёмся с метками распредвала:

Существует метод установки по меткам:при данном случае меткой служит отверстие с буквой “К” это отверстие совпадает с канавкой опорной шейки распределительного вала,в которой находиться уплотнительный сальник.

Основные характеристики мотора

На протяжении 10 лет было выпущено 3 поколения моторов 4E-FE литражом от 1 до 1,5 литра и мощностью от 85 до 99 л.с. (в конфигурации 4E-FTE – 133 л.с.). В каждом поколении были незначительные видоизменения и мелкие усовершенствования механизма.

Таблица №1. Характеристики агрегата

Параметры двигателей разных поколений

1. Моторы I поколения устанавливались на машины с 1989 по 1996 год и развивали 99 л. с при 6,6 тыс. об/мин и 117 Н/м при 5,2 тыс. об/мин. Они больше всего похожи на моторы 4Е-FTE корпусом и размером форсунок, а в остальном – различаются количественные величины некоторых показателей. Степень сжатия, к примеру, у агрегата 4E-FE, составляет 9,6 к одному.
2. Вывод на рынок конструкции II поколения был произведен в 1996 году и в ней снизили мощность двигателя до 88 л. с. при 5,5 тыс. об/мин (118 Н/м при 4,4 оборотах). Также для снижения объема выброса вредоносных газов в атмосферу была перенастроена система блока управления мотора и слегка видоизменен коллектор, работающий на впуск и выпуск.
3. Изменения, произошедшие с мотором III поколения идентичны с предыдущим. Он стал устанавливался с 1997 года с производительностью равной в 82-85 л.с.

В 1999 году выпуск линейки агрегатов 4E-FE был окончательно прекращен.

Строение мотора

4E-FE – 4-тактный 16-клапанный 4-цилиндровый мотор с бензиновым двигателем внутреннего сгорания. Оснащен системой охлаждения жидкости закрытого типа с обязательной циркуляцией и комбинированной смазкой основных деталей, послушной электронному управлению механикой процесса впрыскивания топлива, прямо расположенными поршнями и цилиндрами, которые вращают единственный коленвал.

Вал коленчатый

Коленвал с восьмью противовесами в пять опор, укрепленными на продолжении шеек, с подводом смазки к подшипникам (шатунным и коренным), а также иным деталям, подверженным сильному трению.

Износившийся ремень газораспределительного механизма может привести к остановке автомобиля Toyota Corolla посреди автомагистрали. Либо машина не заведется совсем. Чтобы этого избежать необходимо вовремя менять ремень ГРМ.

Но на СТО, если на вид ремень еще в порядке, у автовладельца нет желания ехать, и он может дотянуть до тех пор, пока механизм не выйдет из строя окончательно. Однако, вопрос решается намного проще и обычный автовладелец, даже новичок, сможет самостоятельно выбрать и сделать замену ремня ГРМ на Toyota Corolla.

Когда следует незамедлительно делать замену устройства

Внимание! Опытными механиками рекомендуется проводить техническое обслуживание раз в год. Во время процедуры ТО будут обнаружены дефекты или незначительные изменения, которые потребуют вмешательства и замены неисправных механизмов.

Однако. Если автовладелец по разным причинам не может посещать специализированное СТО, то ему нужно самому обратить внимание на следующие дефекты ГРМ и устранить их:

• закончился жизненный ресурс ременной детали, прописанный в книжке по эксплуатации;
• внешний вид говорит за себя о том, что его нужно заменить;
• появляются трещины или механические повреждения и с каждым разом их становится больше;
• масляные следы на ремне. Понадобится найти и ликвидировать причину утечки смазывающего средства;
• отслоение верхнего слоя, корда.

В этих случаях замена ГРМ Тойота Королла делается незамедлительно.

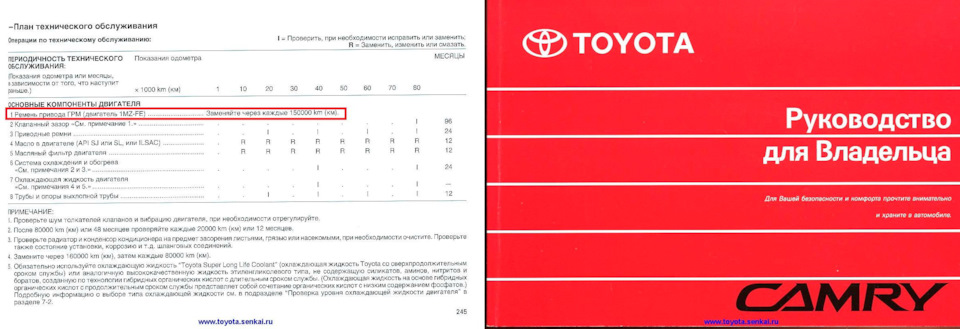

Еще один нюанс, на который многие новички автовладельцы не обращают внимание. Производитель рекомендует делать смену ремня один раз на 150 000 км пробега. Новичок водитель прочитал и забыл, пока на мониторе приборной панели не отобразится это число.

Так делать категорически нельзя. Производитель, когда тестирует автомобиль, исходит из легких условий эксплуатации в своей стране или в Европе, Соединенных Штатов Америки. В России дороги отличаются от европейских в худшую сторону, особенно в поселках городского типа, селах. Природные условия: затяжные морозные зимы, снежные завалы, скользкие дороги, жаркие летние сезоны в южных регионах Российской Федерации тоже вносят свою отрицательную лепту.

Такие условия эксплуатации называются экстремальными. В результате износ ременной детали происходит гораздо быстрее срока, указанного производителем. Поэтому российские поставщики настоятельно рекомендуют делать поправку на условия в которых используется машина. А точнее менять через 90 тысяч километров пробега ремень ГРМ.

Причины необходимости замены ГРМ

Причиной замены могут послужить такие факторы как:

• Износ ГРМ ремня вследствие очень долгой эксплуатации без обслуживания. Как правило, замена данного элемента осуществляется один раз на 70-80 тысяч километров.
• Второй причиной может послужить неправильная эксплуатация ремня. Сюда можно отнести не правильную его установку, агрессивный стиль езды, езда на высоких оборотах.

Благодаря вышеперечисленным причинам появляется необходимость замены ремня ГРМ. Далее мы рассмотрим поэтапную инструкцию по замене данного узла.

Что дополнительно меняется с ремнем

Тойота Королла отказалась от установки ремня на ГРМ в 1998. Поэтому транспортные средства, выпущенные младше этого года, имеют цепь. А ремень устанавливался только на автомобили с мотором 4 A FE.

Вместе с ремнем меняются следующие комплектующие:

• передний сальник коленвала;
• сальник свечного колодца;
• насос антифриза.

Следует учесть, что цепь меняется реже, чем ременная деталь. А симптомы ее неисправности, которые должны заставить автовладельцы насторожиться могут быть такими, как шум, лязг металлического механизма при работе двигателя.

Подбор ремней

На Королле применяется 2 вида ремней: ГРМ и генератора (двигатели с цепным приводом ГРМ — отдельная тема). На рынке их достаточный ассортимент, однако к изделиям «ноунейм» следует подходить с осторожностью. Если ресурс штатных ремней 100 000 км (именно при таком пробеге их предписывает менять регламент ТО), то пробег на безвестных изделиях — величина неизвестная.

В зависимости от конструкции и комплектации автомобиля, года выпуска, схема привода навесных агрегатов будет отличаться, соответственно, и ремни понадобятся различных артикулов, отличаясь по длине и другим параметрам.

Наиболее распространенные артикулы (из типоразмера — длина 630 мм, ребер — 3):

• MEYLE 050 003 0630;
• BOSCH 1 987 947 881;
• DAYCO 3PK630;
• STELLOX 03-00630-SX;
• SKF VKMV 3PK630.

Ремни ГРМ рассчитаны на гораздо более высокие нагрузки и стоят в разы дороже. Как правило, они продаются в комплекте с натяжным роликом, замена которого производится вместе с ремнем:

• DAYCO KTB243;
• SKF VKMA 91006;
• FAI TBK110.

Инструкция по замене ремня

Шаги инструкции по гайду «Замена ГРМ Тойота Королла» (речь пойдет о ремне):

1. Так как провода с клемм АКББ уже сняты, осталось застопорить авто. Подставить под задние колеса стопорные камни. Поднять ручной тормоз.
2. Снять гайки с переднего правого колеса и поднять домкратом машину.
3. Убрать колесо и снять пластиковый каркас.
4. Отсоединить и убрать в сторону бачок омывателя стекол.
5. Снять свечи зажигания.
6. Убрать клапанную крышку мотора.
7. Отсоединить ремешки привода.
8. Вынуть ролик привода компрессора кондиционера. Вынуть актуатор, если автомобиль оснащен круиз-контролем.
9. Мотор приподнять посредством деревянной подставки.
10. Метку на шкиве коленвала свести с «0» на нижней крышке газораспределительного механизма.
11. Зафиксировать маховик.
12. Открутить болт шкивной винт коленвала.
13. Убрать пластиковую защиту с зубчатого ремня.
14. Разобрать направляющий фланец.
15. Ослабить вал-натяжитель. Вдавить его и затянуть. Теперь ремень должен легко слезть с ролика.
16. Открутить гайки на креплении внизу мотора, и выкрутить винт сверху.
17. Опустить мотор Тойота Королла, и вынуть деталь.
18. Ведущую шестеренку освободить от механизма.

Теперь нужно будет прочистить участок, где проходит ремешок. Одеть его и установить все в обратном порядке.

Первые 250 тысяч километров, как правило, оба движка проходят без каких-либо существенных проблем. Главное, вовремя осуществлять замену моторного масла. Производитель рекомендует менять смазывающее вещество спустя каждые 10 тысяч километров пробега. Но, как показывает практика, для сохранения эксплуатационных характеристик автомобиля и продления ресурса двигателя проводить плановую замену лучше всего через каждые 7.5-8 тыс. км.

Распространенные неисправности моторов 1ZZ, 3ZZ, 4ZZ-FE:

• Повышенный расход масла. Наблюдается преимущественно среди силовых установок, выпущенных до 2002 года. Проблема заключается в маслосъёмных кольцах, которые лучше всего заменить образцом 2005 года, либо более новыми. Доливается масло до уровня, после чего проблема исчезает;
• Повышенный шум, стук двигателя 1ZZ. Возникает на рубеже первых 150 тыс. км, и решается путем замены цепи ГРМ. Клапана на моторах Тойота Королла стучат в редких случаях, и в частой регулировке не нуждаются;
• Нестабильность оборотов решается путем промывки дроссельной заслонки и клапана холостого хода;
• На некоторых движках часто возникает вибрация, устранить её получается не всегда. Нужно проверять заднюю подушку двигателя.

Если сравнивать в плане ресурса силовые установки различных поколений, то, безусловно, движки серии 3ZZ, 4ZZ существенно выигрывают у более старой модификации 1ZZ. Они поддаются расточке и гильзовке, что является несомненным плюсом. А вот моторы 1ZZ часто отказывают в обслуживании, они практически не поддаются капитальному ремонту, либо же проведение такой работы получается нерентабельным занятием. Именно по этой причине многие отечественные автолюбители недолюбливают силовые установки 1ZZ.

Замена цепи на двигателях современных Тойота Королла

Процедура замены цепи – более сложная нежели процесс смены ременной детали, хотя в некоторых моментах схожа. Если у автовладельца нет навыков и он не знает принцип работы мотора и его строение, то лучше оставить эту работу для опытных механиков.

Шаги замены:

1. Клеммы АКБ сняты, машина на ручнике. Это обязательное правило и первое действие.
2. Снять воздушное фильтрующее устройство.
3. Убрать защиту клапанов.
4. Установить двигатель по меткам, заготовленным производителем. Отметины на звездочке и корпусе мотора должны совпасть.
5. А отметка на шкиве должна совпасть с нижней.
6. Храповик убрать в сторону, чтобы не мешал.
7. Провернуть мотор плоским ключом.
8. Убрать провода с катушек зажигания.
9. Включить стартер.
10. Вынуть шкив коленвала. Снять переднюю крышку мотора.
11. Выкрутить, но не снимать болты натяжного вала, снять сам вал.
12. Снять звезду вспомогательного вала.
13. Вынуть цепь и установить другую.

Соберите все комплектующие в обратном порядке, когда цепь заменена. Перед этим нужно проверить звезды на люфт. Если люфтят, то заменить.

Внимание! И цепь, и ремень одевайте только тогда, когда убедитесь, что все метки совпадают. Иначе можно вывести из строя мотор.

Замена ремня ГРМ на Тойота Прадо

Перед началом работ следует открыть крышку капота и начать демонтаж пластиковой крышки двигателя и крышки ремня ГРМ. Кожух ремня ГРМ идет вверх неподалеку от патрубков охлаждающей жидкости, поскольку свободного места там вполне достаточно.

Как только работы по снятию пластиковых элементов будут завершены, следует совместить метки, нанесенные на шкивах распределительного вала и топливного насоса высокого давления.

Как только все метки будут совмещены, следует открутить натяжитель и ролик. После этого снимается старый ремень ГРМ и начать установку нового. Прежде всего устанавливается новый ролик, который предварительно промывается со смазыванием крепежного болта.

Лучше всего применить специальный фиксатор для резьбовых соединений. Болт резьбы необходимо промазать герметиком. Теперь можно установить на свое место натяжитель. С натяжителя снимается проволочный предохранитель.

Установка ремня следует выполнять таким образом, чтобы слабина оставалась на той стороне, где расположен натяжитель. Впоследствии она будет убрана, а все метки останутся на месте. Для совмещения меток коленвал следует провернуть на 2 или 4 оборота. Метки должны совпадать в обязательном порядке. В противном случае всю операцию потребуется повторить.

Что далее?

Дальше идёт процесс проверки, который занимает определённое время, но именно здесь потребуется собранность и внимательность.

Итак, в первую очередь проверяем ролики ускорителя и натяжитель. Проворачивая ролики, прислушиваемся к шуму подшибников. Потом осматриваем шкив: он должен быть не грязный, при визуальном осмотре выглядеть гладким. Далее проверяем крепление ролика ускорителя. Смазав снятый рычаг шкива, ставим его на место и переходим к установке ролика успокоителя. Проверяем натяжитель на предмет возможной утечки масла.

ПОМНИТЕ, что заменить натяжитель при протекании масла НЕВОЗМОЖНО!

Далее проходим обратный процесс – это сборка. То же процесс в обратном порядке. Мы сейчас не будем подробно останавливаться на этом процессе. Рассказав вкратце о процессе разборки, мы пытались намекнуть вам, что этот процесс лёгок только на бумаге. На самом же деле выполнении таких работ необходимо доверять мастерам. После как вам может показаться успешной самостоятельной работы могут возникнуть очень серьёзные неприятности.

Привод ГРМ двигателя Тойота Королла 1.6

Цепной привод двигателя конструкторы и инженеры Тойота решили сделать максимально простым, без всевозможных промежуточных валов, дополнительных натяжителей, успокоителей. В приводе ГРМ кроме звездочек коленвала и распредвалов участвует только башмак натяжителя, сам натяжитель и успокоитель. Схема ГРМ чуть ниже.

Для правильного совмещения всех меток ГРМ, на самой цепи имеются звенья окрашенные в желто-оранжевый цвет. Достаточно при установке совместить метки на звездочках распредвалов и коленвала с окрашенными пластинами цепи.

Технические характеристики двигателя Тойота Королла 1.6

• Рабочий объем – 1598 см3
• Количество цилиндров – 4
• Количество клапанов – 16
• Диаметр цилиндра – 80,5 мм
• Ход поршня – 78.5 мм
• Привод ГРМ – цепь
• Мощность л.с.(кВт) – 122 (90) при 6000 об. в мин.
• Крутящий момент – 157 Нм при 5200 об. в мин.
• Максимальная скорость – 195 км/ч
• Разгон до первой сотни – 10.5 секунд
• Тип топлива – бензин АИ-95
• Расход топлива по городу – 8.7 литров
• Расход топлива в смешанном цикле – 6.6 литра
• Расход топлива по трассе – 5.4 литра

Кроме своевременной замены качественного масла внимательно следите за тем, чем заправляете машину. Если не лить в мотор что попало, то двигатель будет вас радовать долгие годы. На практике моторесурс составляет до 400 тысяч километров. Правда ремонтных размеров для поршневой группы не предусмотрено. Пожалуй еще одно слабое место, это резкие перепады температуры. Если вы перегреете мотор, то возможна деформация ГБЦ или даже блока, а это существенные финансовые потери. Двигатель 1ZR-FE устанавливался практически на все Короллы 1.6 литра (и другие модели Тойота) выпущенные с 2006-2007 года.

Источник

Процесс снятия и установки цепи ГРМ

Для того, чтобы заменить цепь на Тойоте Королла, Вам необходимо приобрести следующие комплектующие:

• саму цепь ГРМ;
• гидронатяжитель цепи;
• башмак;
• приводной ремень.

Не спешите для замены цепи обращаться к специалистам на станцию технического обслуживания. Вы попросту заплатите деньги за работу, которую в силах можете сделать сами. Хотя это трудоемкий и требующий большого внимания процесс, он все же под силу автолюбителю.
