Microlab fc550 инструкция на русском языке

Before using, please read the manual carefully

MULTIMEDIA SPEAKER SYSTEM

All other brand and product names are trademarks of their respective holders. Actual contents may differ slightly from those shown in print. All

specifications and designs are subjected to changes without any prior notice.

No:80-FC550(08)-97-0001-02

FC550

User Manual

Microlab Technology Company Ltd.

Made in China

80-FC550(08)-97-0001-02 2008-07-11

Производитель Microlab
Категория Speaker

Документы, которые мы получаем от производителя устройства Microlab FC-550 мы можем разделить на несколько групп. Это в частности:
— технические чертежи Microlab
— инструкции обслуживания FC-550
— паспорта изделия Microlab
— информационные брошюры
— энергетические этикетки Microlab FC-550
Все из них важны, однако самую важную информацию с точки зрения пользователя мы найдем в инструкции обслуживания Microlab FC-550.

Группа документов, определяемая как инструкции обслуживания, делится также на более подробные типы, такие как: Инструкции монтажа Microlab FC-550, инструкции обслуживания, короткие инструкции или инструкции пользователя Microlab FC-550. В зависимости от потребностей, Вам необходимо поискать требуемый документ. На нашем сайте Вы можете просмотреть самую популярную инструкцию использования изделия Microlab FC-550.

Полная инструкция обслуживания устройства Microlab FC-550, как должна выглядеть?
Инструкция обслуживания, определяемая также как пособие пользователя, или просто «руководство» — это технический документ, цель которого заключается в использовании Microlab FC-550 пользователями. Инструкции пишет, как правило технический писатель, языком, доступным для всех пользователей Microlab FC-550.

Полная инструкция обслуживания Microlab, должна заключать несколько основных элементов. Часть из них менее важная, как например: обложка / титульный лист или авторские страницы. Однако остальная часть, должна дать нам важную с точки зрения пользователя информацию.

1. Вступление и рекомендации, как пользоваться инструкцией Microlab FC-550 — В начале каждой инструкции, необходимо найти указания, как пользоваться данным пособием. Здесь должна находится информация, касающаяся местонахождения содержания Microlab FC-550, FAQ и самых распространенных проблем — то есть мест, которые чаще всего ищут пользователи в каждой инструкции обслуживания
2. Содержание — индекс всех советов, касающихся Microlab FC-550, которое найдем в данном документе
3. Советы по использованию основных функций устройства Microlab FC-550 — которые должны облегчить нам первые шаги во время использования Microlab FC-550
4. Troubleshooting — систематизированный ряд действия, который поможет нам диагностировать а в дальнейшем очередность решения важнейших проблем Microlab FC-550
5. FAQ — чаще всего задаваемые вопросы
6. Контактные данные Информация о том, где искать контактные данные производителя / сервисного центра Microlab FC-550 в данной стране, если самостоятельно не получится решить проблему.

29 марта 2011,
Патенко Андрей

Акустическая система 2.1 microlab FC-550 с внешним усилителем не смотря на то, что находится в бюджетном сегменте, обещает пользователю качественное звучание в играх, фильмах, ну и, конечно же, при прослушивании музыки. В microlab FC-550 использована собственная разработка компании, X-bass, основанная на законах психоакустики. Так как же звучит на самом деле microlab FC-550? Разбираемся в нашем обзоре.

Видеообзор акустики microlab FC-550 #

Упаковка и комплектация microlab FC-550 #

Белая коробка акустической системы microlab FC-550 с надписью «Идеальный звук» на лицевой стороне весит шесть с половиной килограмм.

Упаковка акустической системы microlab FC-550

Как указано на боковой стороне — выходная мощность системы 54 Ватт: 24 — сабвуфер, и по 15 Ватт на каждый сателлит.

Внутри все достаточно плотно упаковано, но при покупке все же стоит проверить целостность достаточно прочного, но глянцевого пластика сателлитов — возможны царапины на их корпусе.

Сателлиты microlab FC-550

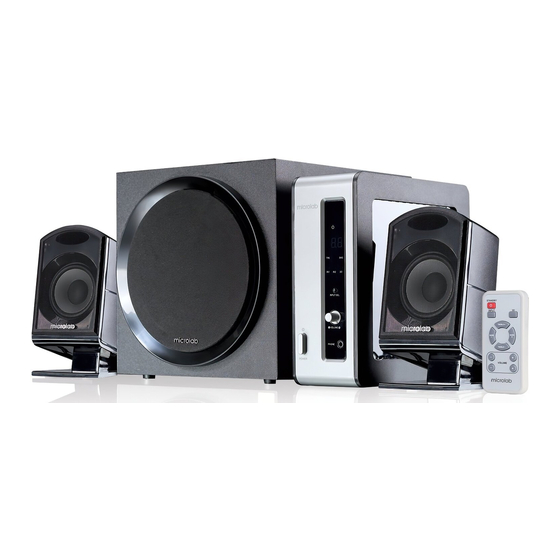

Комплектация microlab FC-550 стандартна: 2 сателлита, внушительный сабвуфер, усилитель, кабель для подключения усилителя к источнику звука, пульт управления, инструкция.

Комплект поставки microlab FC-550

В инструкции для звуковой карты рекомендуется использовать стандартный кабель 3,5 minijack (с двух сторон), на деле же в коробке есть 3,5 minijack — 2RCA (тюльпаны).

Кабель из комплекта поставки microlab FC-550

Покупать дополнительный кабель нет необходимости: система без проблем подключается к входу INPUT 2, при этом INPUT 1 можно использовать для MP3-плеера, телефона или других источников звука.

Технические характеристики microlab FC-550 #

Внешний вид и управление microlab FC-550 #

Заявка на бюджетную Hi-Fi-систему все же позволила дизайнерам microlab поработать над внешним видом: сателлиты на изящных подставках отлично впишутся в любой интерьер, а черный матовый сабвуфер не будет привлекать особого внимания.

Сабвуфер microlab FC-550

На компьютерном столе за счет компактности колонки не займут много места, также как и усилитель. На поверхности сателлиты устойчивы, внизу каждой колонки – 4 прорезиненных подкладки.

Усилитель microlab FC-550 с дизайном «под металл» – черные боковые поверхности, матово-серая лицевая — также приятно радует глаз.

Сам усилитель выполнен в популярном вертикальном форм-факторе, значения громкости и частот — в виде цифр красного цвета. На лицевой стороне присутствуют кнопки питания, выбора источника звука и ручка регулировки громкости. Для того, чтобы перевести значение громкости от 0 до максимальных 80 ручку громкости придется провернуть целых 3 оборота.

Усилитель microlab FC-550

Кстати, управление звуком возможно и без пульта. Таким образом, даже если пульт затерялся (он небольшой), вы сможете управлять системой, но не полностью: отрегулировать высокие частоты и басы, а также включить-выключить режим 3D без пульта не получится.

Пульт ДУ к акустике microlab FC-550

Пульт может отличаться в разных комплектациях. Непонятно, зачем в нем продублированы кнопки громкости – чтобы не промахнуться? Но в целом свою задачу — управление системой — он выполняет на отлично, даже на дальних расстояниях. Но попадать сигналом пульта нужно именно в сторону усилителя.

Звучание microlab FC-550 #

После включения системы microlab FC-550, настройки и выбора всех параметров звука на компьютере приятно радует качество звука. Широкий диапазон сателлитов позволяет роковым композициям звучать по настоящему сочно, электронная музыка звучит также качественно, с естественным звучанием ударных и высокочастотных сэмплов. Если колонки установлены на столе, а сабвуффер на полу — придется отрегулировать соответствие высоких и низких частот. Их диапазон регулируется в значениях от -7 до +7. Во время теста нам пришлось «подкрутить» низкие на +3 значения, а высокие частоты оставить на нуле.

Как заявлено в инструкции специалистами microlab, широкополосные динамики обладают удивительно ровным звучанием с неравномерностью АЧХ 130 Гц — 8кГц +/- 1,5 дБ, 100Гц — 20кГц +/- 3дБ. Такие параметры системы, кстати, полностью соответствуют стандарту Hi-Fi .

Отдельного внимания заслуживает сабвуфер. Его сдвоенная магнитная система размером 5,25 дюйма выполнена из феррито-стронциевого магнитного сплава. Таким образом, при прослушивании получается насыщенный бас без призвуков, которые нивелируются за счет электрического демпфирования саба.

Качественному звуку сабвуффера способствует и собственная разработка microlab под названием X-bass «мощный бас» – это особенная технология изготовления корпуса сабвуфера, учитывающая законы психоакустики, позволяющая бас сделать настолько достоверным, что звук сабвуффера буквально «сливается» со звуком сателлитов в единый поток, не разделяясь на «буханье» из саба и звук из колонок.

Есть у системы и режим 3D. По сути, это обычное расширение стереобазы. Для прослушивания музыки оно не подходит — полностью искажается воспроизведение средних и высоких частот, голос исполнителя может остаться на заднем плане, а средние частоты выйдут на передний план. Такой режим безусловно пригодится при компьютерных играх, особенно при сетевых баталиях, когда каждый шорох справа или слева указывает на приближение врага, а также при просмотре фильмов.

При прослушивании отдельных композиций Моцарта мы столкнулись с незначительным дребезжанием корпуса сателлитов. Это происходило только в тех местах произведений великого композитора, где звук выдавался на все частоты разом, а не только отдельно на верхние или средние. Заметить проявление подобного дефекта при прослушивании инструментальной музыки практически невозможно. А если не «разрывать пространство» максимальным уровнем громкости, то можно и вовсе не обращать внимание на данную особенность сателлитов.

Понятно, что использование недорогого пластика в широкополосных колонках — эта плата за относительно невысокую стоимость данной системы. Кстати, несмотря на пластик, колонки достаточно качественные, не боятся падений. То же касается и усилителя.

microlab FC-550 | Резюме #

При средней стоимости в 2400 рублей вы получите весьма качественную 2.1 систему, которая способна радовать и любителей компьютерных игр, и использоваться как недорогой звук для просмотра фильмов, и который, безусловно, подходит настоящим ценителям музыки.

Весьма качественный сабвуфер с корпусом из МДФ, выдающий приятные басы на всем уровне громкости, дополняется отличными звуковыми характеристиками настольных сателлитов, способных достойно воспроизводить средние и высокие частоты.

Плюсы microlab FC-550: #

• Удобное управление.
• Достойное звучание.
• Наличие режима 3D.
• Стильный дизайн.
• Крепкий корпус.

Минусы microlab FC-550: #

• Дребезжание сателлитов на максимальной громкости при прослушивании классической музыки.

Галерея фото microlab FC-550 #

Function Instruction

*Front View of the Amplifier

1.DIGITAL DISPLAY

2.INPUT SELECTOR

Push input select button to select input 1or input 2

1

Adjust the speaker system’s volume, turn the volume

control anti-clockwise to minimum, adjusting the

volume control to your desired level

4.PHONE JACK

2

INPUT SEL

You can connect your headphones to this jack with

3.5mm stereo plug

3

5.POWER

VOLUME

Press this key down to switch the system ON,

4

5

PHONE

Press this key up to switch the system OFF

POWER

*Back View of the Amplifier

AUDIO INPUT

INPUT 1

1

INPUT 2

2

L

R

3

R

L

S.W.

AUDIO OUTPUT

FUSE

AC IN

T400mAL250V

5

4

1.INPUT 1: 3.5mm stereo audio input jack

2.INPUT 2: 2.0 channel (2 RCA) audio

input jacks

3.AUDIO OUTPUT: 2.1 channel (3 RCA)

audio output jacks

4.POWER CORD

5.FUSE

*Front View of Remote control

STANDBY

1

3D

INPUT

5

2

6

TREBLE

BASS

BASS

3

—

+

TREBLE

_

+

4

VOLUME

_

+

1. STANDBY

2. INPUT SELECTOR: press the key to select

input 1 or input 2

3. TREBLE+/-key: adjust the treble volume, press

the key to your desired level

4. VOLUME +/- key: adjust the speaker system’s

volume, press the key to your desired level

5. 3D: press the key to select 3D sound effects

6. BASS +/-key: adjust the bass volume, press the

key to your desired level

3

System Connection

To sound card MP3,etc

Amplifier

AUDIO INPUT

R

INPUT 1

INPUT 2

L

R

R

L

S.W.

AUDIO OUTPUT

FUSE

AC IN

T400mAL250V

*Please note the correct placement of speaker is shown in the above picture.

1.Connect the satellite speaker cables to the L & R audio output jacks on the back of the amplifier, then

put the left channel satellite speaker on the left and the right channel satellite speaker on the right.

2.Connect the cable of the woofer speaker to the back of the amplifier audio output S.W. jack.

3.While connecting to VCD/DVD, etc, please use double RCA ends audio cable. Connect one end of the

audio cable to the output jacks on the VCD/DVD, and the other end to the «L» & «R» of Input 2 jacks on

the back of the amplifier. Remarks: this system has no audio cable(2RCA-2RCA) inside, which is only

for demonstration.

4.While connecting to sound card(MP3,etc), please use the audio cable with double 3.5mm stereo plugs.

Connect one end of the audio cable to the audio output jack on the sound card(MP3, etc), and the

other end to the Input 1 jack on the back of amplifier. Remarks: this system has no audio cable(3.5mm-

3.5mm) inside, which is only for demonstration.

5.

Remarks: the jacks and plugs are color-coded. Be sure to attach each color-coded plug to a matching

color coded jack.

6.Check the connection and make sure every cable is correctly connected, then connect power plug to

the right AC outlet. The shape of the plug and power outlet depends on the using country.

* When you connect the headphones to your speaker, you can only hear the sound in your headphones.

* Statement indicates that the socket-outlet shall be installed near the equipment and shall be easily

accessible.

* The highest environmental temperature suitable for this product is 40 C.

To VCD DVD ,e tc

Subwoofer

L

o

4
