Обычные и реверсивные рубильники ABB серии OT

Относительно недавно я писал про рубильники ABB. Причём в самом ABB ходят теперь легенды о некоме товарищче, который купил и разломал рубильник OT. Но та статья была не полной — там я не описал реверсивные рубильники и аксессуары к ним, потому что на тот момент у меня их не было, чтобы отфоткать и сделать пост. А вот в комментах и по телефону мне несколько человек задавали вопросы. И сейчас я пишу вторую часть поста, чтобы заполнить пробел в информации =)

Напомню ссылку на предудущую часть статьи. Там мы разобрали два рубильника (E200 и OT) и увидели что E200, мягко говоря, полная лажа. А рубильники OT имеют контакты, отключающие линию с обоих сторон, все контакты равнозначны и могут использоваться под что угодно (фазу, ноль), да и корпус у них злобно-прочный.

Однако народу оказалось не совсем понятно, что есть Реверсивный рубильник и как его сделать на базе рубильника OT. А ещё часть народа начала спрашивать: «А мне надо тут ещё и ноль разрывать — но 4х полюсные рубильники дико заказные, чо делать?!» Вот и давайте с этим и разберёмся.

А также в 2016 году я написал пост про реверсивные рубильники с моторным приводом OTM, на которых очень удобно делать АВР тем, что если в этот рубильник вставить ручку — то вся автоматика отключается нахрен и он превращается в обычный реверсивный рубильник.

Сначала составим список номенклатуры, которая может сгодиться. Во-первых, это сами рубильники. Мы берём ходовые номиналы на 63А, потому что они гарантировано влезают в любой щиток по глубине. Рубильники номиналом 45, 25А имеют меньшую высоту и, если их поставить в щиток, они будут находиться в его глубине.

1SCA105332R1001 ABB OT63F3 Рубильник до 63А 3х-полюсный (с ручкой)
1SCA105365R1001 ABB OT63F4N2 Рубильник до 63А 4х-полюсный (с ручкой)

И реверсивные:

1SCA105338R1001 ABB OT63F3C Рубильник реверсивный до 63А 3х-полюсный (без ручки)
1SCA105369R1001 ABB OT63F4C Рубильник реверсивный до 63А 4х-полюсный (без ручки)

Итак, все реверсивные рубильники идут без ручек. Это делается из-за того, что такие рубильники не обязательно ставятся в обычный силовой щиток. Они могут стоять в адском ВРУ, где-то внутри шкафа, и переключать вводы или ещё что-то. И тогда ручки будут нужны разные. Для щитка — ручка прямого монтажа. Для шкафа ВРУ — специальная ручка на дверь шкафа с длинным штоком.

Нас будут интересовать самые обычные ручки:

1SCA108319R1001 ABB OHBS3/1 Ручка управления (чёрная) прямого монтажа для рубильников OT16..125F
1SCA108688R1001 ABB OHRS3/1 Ручка управления (красная) прямого монтажа для рубильников OT16…125F

Сами реверсивные рубильники идут в большой коробке. Она универсальная, видимо, под несколько видов рубильников. А ещё в неё удобно сразу валить всякие аксессуары, когда товар из магазина получаешь. Скажем, сразу кинуть ручку и ещё что-нибудь:

Реверсивные рубильники упаковываются в большую коробку

…и теперь — сразу переходим к делу. А дело вот какое. Иногда нам нужны четырёхполюсные рубильники. Нужны они для:

• Отключения не только трёх фаз, но ещё и нуля в трёхфазном щите на вводе. Скажем, это полезно при системе заземления TT, когда на нулевом проводе ввода может оказаться что угодно;
• Переключения трёхфазного ввода на генератор. В этом случае обязательно нужен четырёхполюсный рубильник, потому что нули генератора и ввода объединять нельзя.

Но вот какое западло! Чертырёхполюсные рубильники — это не всегда складская позиция, и достать их, особенно в регионах, будет сложно. Да и не всякий магазин будет держать кучу позиций разных видов. А ещё четырёхполюсные реверсивные рубильники — заказная позиция и некоторые магазины нагло тырят их со склада ABB себе. А идут такие рубильники примерно 8 недель =)

Чего делать? Ждать? Авотфиг! =) Оказывается, есть вполне себе такой мега-классный аксессуар: дополнительный силовой полюс! Сразу же привожу его номенклатуру:

1SCA105461R1001 ABB OTPS80FP Дополнительный силовой полюс для рубильников OT63…80F3

Давайте посмотрим на все эти аксессуары в кучке:

Кучка аксессуаров к рубильникам: ручки и дополнительные полюса

У меня так случилось, что мне понадобилось собрать три штуки четырёхполюсных рубильников: два реверсивных и один обычный. Вот я накупил обычных трёхполюсных и кучку полюсов.

Сначала поставим ручку. Штатное кольцо с вала рубильника снимается:

Для установки ручки надо снять штатное кольцо

Теперь надеваем ручку (она одевается с силой и плотно) и закручиваем винт или шестигранник. Тип винта зависит от даты выпуска ручки. Раньше они делали шестигранник, сейчас стали делать винт.

Ручка ставится на место и закручивается

Напоминаю! ВАЖНО!!! Реверсивный рубильник НЕ ВЛЕЗЕТ в обычный щит типа UNIBOX, EUROPA! Не проверял на UK500! В щиты AT/U, EUROPA IP65 рубильник отлично влезает!

А теперь займёмся полюсами. Полюс — это самостоятельная штука, которая примечательна тем, что (так как размыкаются оба контакта — пофигу, где подвижный, а где — нет) его можно вертеть как угодно и стыковать с любой стороны. А значит, использовать как и для нуля, так и для фазы.

Будьте внимательны! Для рубильников OT40 полюса различаются — они продаются как «левый» и «правый»! А для рубильников OT63, OT80, OT100, OT125 полюса не имеют такого различия, и один и тот же полюс можно ставить как слева, так и справа.

(Дописано в 2020 году) Многие меня спрашивают о том, стоит ли разрывать ноль внутри щитов, потому что боятся того, что сломается нулевой полюс — и будет отгорание нуля прямо внутри щита. Я считаю так:

• На вводе в щит ноль стоит разрывать, потому что это позволяет отключить ввод полностью (PE отключать нельзя!), и ещё и даёт точку, куда ноль ввода удобно подключать (когда я фигачил щиты на рубильниках OT, я вообще адаптеры для подачи питания сделал).
• В системе заземления TT ноль надо разрывать ОБЯЗАТЕЛЬНО, так как он не имеет повторного заземления (в TT это делать нельзя — почитайте пост про вводы).
• Если мы говорим про рубильник, рвущий ноль на вводе, то прямо после этого рубильника у нас в щите стоят реле напряжения (все посты про них лежат по этому тэгу). Поэтому если нулевой полюс в рубильнике сломается, то реле нас сразу же и спасут.
• Если нам надо внутри щита разрывать питание (неотключаемые линии, неприоритет) — то вот там, если страшно, можно отключать только фазы.

А вот что касается полюсов OTPS80FP, то даю статистику. На Май 2020 (с 2010 года) я поставил этих полюсов 182 штуки. За всё это время мне попался только один бракованный полюс. Скорее всего очень сильно кинули, и поэтому внутри полюса сместился подвижный контакт (полюс не работал сразу же, как я его поставил в щит):

Внутренности дополнительного полюса ABB OTPS80FP (кинули на складе, сместился контакт)

Полюс я разломал, и решил дополнить этот пост.

Вот фотка контактной группы полюса:

Контактная группа дополнительного полюса ABB OTPS80FP

Чтобы пристыковать полюс к рубильнику, надо сделать два простых движения. Сначала крючками зацепляем его за пазы в верхней части рубильника:

Дополнительный полюс пристыковывается сбоку к рубильнику

Потом переворачиваем рубильник и аккуратно защёлкиваем язычки в другие пазы рубильника.

Сначала зацепляюся крючки, а потом полюс защёлкивается

Всё! Мы получили в данном случае 4х полюсный рубильник. Причём, если его заказать, он будет В ТОЧНОСТИ таким же: обычный с пристыкованным полюсом.

При помощи полюса можно получить 4х или 5-ти полюсный рубильник

А ещё есть читерство. Такой же полюс можно пристыковать и с другой стороны рубильника. И тогда обычный трёхполюсный рубильник станет пятиполюсным. Но это уже даже неизвестно где применять, потому что PE разрывать нельзя.

А теперь берём ещё два полюса и стыкуем их к нашему реверсивному рубильнику с двух сторон, повернув их:

Чтобы получить 4х полюсный реверсивный рубильник, нам понадобится два полюса

И — наш рубильник тоже стал четырёхполюсным!

Защёлкиваем их слева и справа и получаем нужную позицию

Ну, а теперь осталось только показать то, как такие рубильники подключать (ещё раз).

Во-первых, у нас тут была неприятная ситуация, из-за которой напоминаю: ДАННЫЕ РУБИЛЬНИКИ НЕ ПРИНИМАЮТ В СЕБЯ ОБЫЧНЫЕ ГРЕБЁНКИ!!! НЕ НАДО ТУДА ИХ ПИХАТЬ НИКОГДА!!! Если вы не можете НЕ запихать два провода в один контакт рубильника — возьмите или кросс-модуль, или какие-то распределительные блоки, или клеммы на DIN-рейку с перемычкой, но не пихайте сюда ничего!

Конкретно для соединения реверсивных рубильников OT есть специальные штуки:

ABB OZXA38 Соединительный комплект для рубильников OT63..80F3C (параллельное соединение)
ABB OZXA39 Соединительный комплект для рубильников OT63..80F4C (параллельное соединение)

Они упомянуты в другом посте, вот здесь: https://cs-cs.net/abb-accessories-mix, и для соединения реверсивных рубильников следует использовать именно их, и ничто другое. А пихать обычные гребёнки в рубильники OT — не надо!

Во-вторых, реверсивный рубильник состоит из сблокированных двух обычных. ВСЕ их контакты — полностью независимы! Поэтому рубильник может использоваться:

• Два отдельных рубильника. Один — полностью отключается, второй — полностью включается, или оба полностью выключены;
• Переключатель. Выходная линия подключена на вход 1 или на вход 2, или отключена.

Для того, чтобы сделать из рубильника именно переключатель, нам надо соединить контакты рубильников попарно с одной из сторон. Вот фотка злобного щитка (как его подключат и дадут мне фотки — будет пост). Тут видно, что сверху на такой рубильник приходят два ввода: N, L1, L2, L3 и 1L1, 1L2, 1L3, 1N. На выходе рубильника (внизу) наши линии попарно соединены, и мы получаем 2N, 2L1, 2L2, 2L3.

Один из реверсивных рубильников в щитке

А вот — использование того же рубильника в однофазном варианте:

Вид на подключение реверсивного рубильника

Тут более наглядно видно, как надо выполнить соединения.

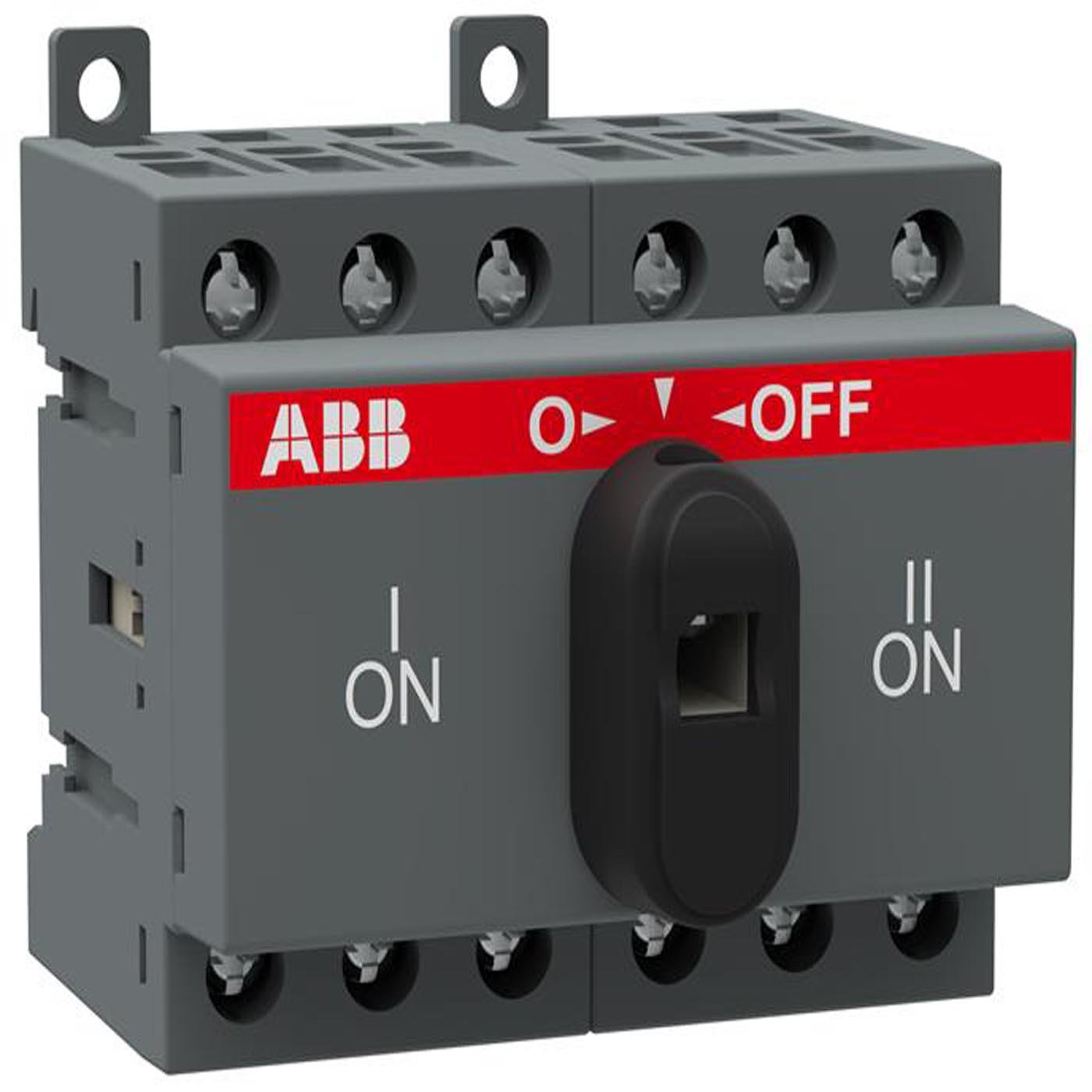

Реверсивный (перекидной) трехполюсный выключатель нагрузки ABB серии OT25F3С на 25 Ампер.

Назначение выключателей нагрузки или рубильников ОТ: контролируемое распределение электрического тока начиная от центров дистанционного управления до распределительных щитов и рубильников на станочном оборудовании (используются как локальные выключатели безопасности, аварийные рубильники, секционные выключатели для различной ширины силовых шин и межфазного расстояния).

Виды рубильников:

Реверсивный рубильник OT25F3С до 25А 3х-полюсный для установки на DIN-рейку или монтажную плату (с резерв. ручкой)

Вес: 31751 г.
Размеры: 70x68x68 мм.
Код EAN: 06417019390062, 6417019390062

Отправляя данные, вы соглашаетесь с политикой конфиденциальности.

Отправляя данные, вы соглашаетесь с политикой конфиденциальности.

Отправляя данные, вы соглашаетесь с политикой конфиденциальности.

Способы получения заказов

Самовывоз в Москве — подробнее …

— м. Алексеевска, ул. Маломосковская, д.22, стр.5
— м. Мичуринский проспект, ул. Лобачевского, д.92, корп.5
— м. Новохохловская, ул. Новохохловская, д.91, стр.10

— Пн-Пт c 8.00 до 20.00; Сб-Вс с 8:00 до 18:00.
— Минимальная сумма заказа отсутствует.

Оплата:

— наличными при получении.
— банковской картой через терминал.
— банковский перевод по выставленому счету
  (зачисление оплаты происходит в течении суток)

Доставка по Москве — подробнее …

— Минимальная сумма заказа составляет — 1000 рублей.
— в пределах МКАД +10 км. — 300 рублей.
— Пн-Сб с 10:00 до 18:00.

Оплата:

— наличными при получении.
— банковский перевод по выставленому счету
  (зачисление оплаты происходит в течении суток)

Самовывоз в Московской области
— подробнее …

Доставка по Московской области — подробнее …

— Минимальная сумма заказа составляет — 1000 рублей.
— до 10-ти км. от МКАД — 300 рублей.
— от 10-го км. от МКАД — 300 рублей + 40 рублей за 1 км., осуществляется в зависимости от суммы заказа.
— Пн-Сб с 10.00 до 18.00.

Оплата:

— наличными при получении.
— банковский перевод по выставленому счету
  (зачисление оплаты происходит в течении суток)

Доставка в города Московской области Курьерской Службой — подробнее …

— Минимальная сумма заказа составляет — 1000 рублей.
— Доставка до терминала Курьерской службы в г. Москва — Бесплатно.
— Все услуги Курьерской службы оплачиваются покупателем.
— Предоплата заказа банковским переводом по счету, оплата услуг Курьерской Службы при получении.

Отправка в города России Курьерской Службой — подробнее …

— Минимальная сумма заказа составляет — 1000 рублей.
— Доставка до терминала Курьерской службы в г. Москва — Бесплатно.
— Все услуги Курьерской службы оплачиваются покупателем.
— Предоплата заказа банковским переводом по счету, оплата услуг Курьерской Службы при получении.

Отправка в города РФ Транспортной Компанией — подробнее …

— Минимальная сумма заказа составляет — 1000 рублей.
— 300 рублей доставка до терминала Транспортной Компании в г.Москве.
— Все услуги Транспортной Компании оплачиваются покупателем.
— Предоплата заказа банковским переводом по счету, оплата услуг Транспортной Компании при получении.

В номенклатуру продуктов данной подгруппы входят приборы с номиналами токов 16-125 А для ручного управления. Изделия до 40 А укомплектованы тестовой ручкой управления, выше этого номинала — ручку выбирают под заказ.

Штоки и ручки — подбираются отдельно.

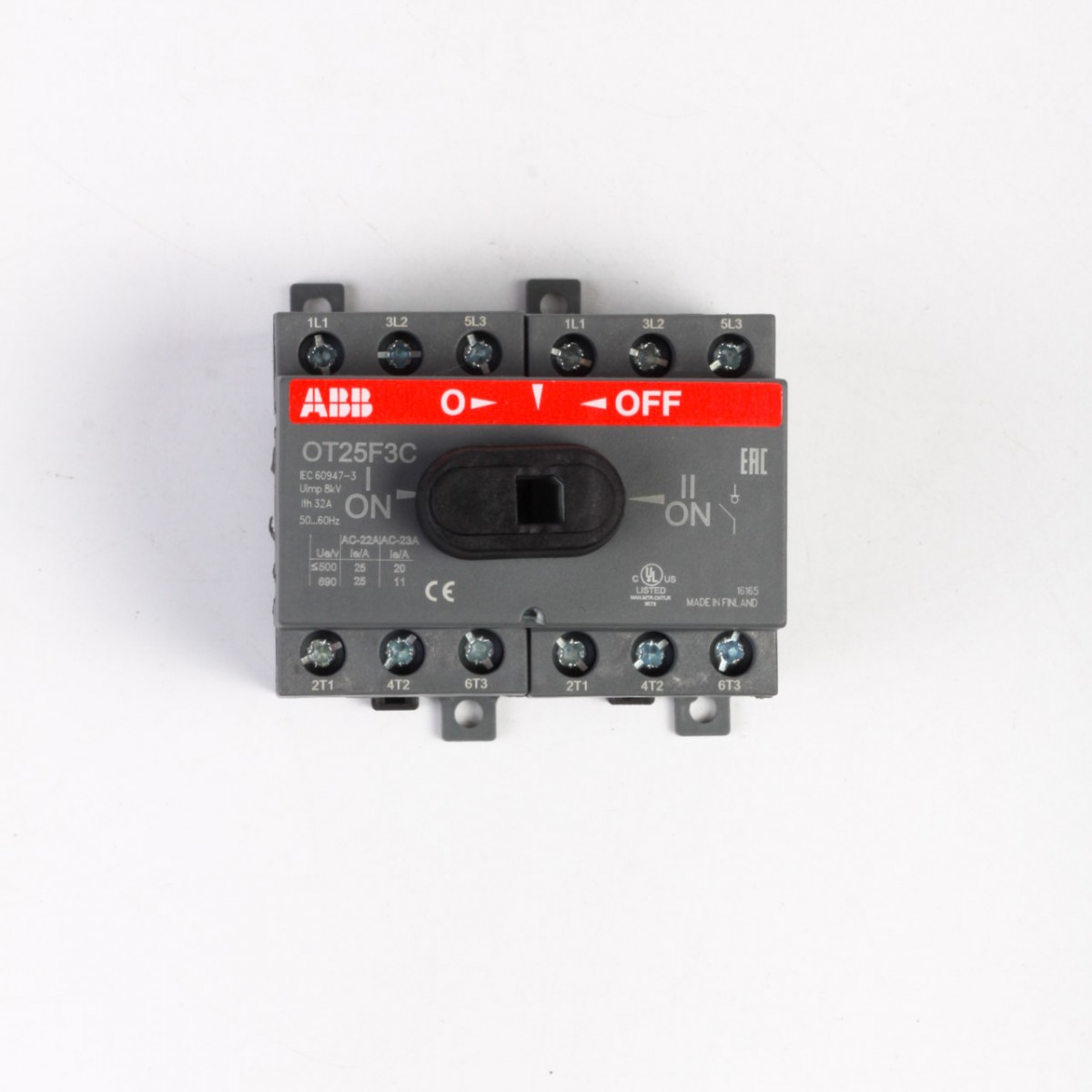

Реверсивный рубильник 25 А OT25F3С на ДИН-рейку или монтажную плату (с резервной ручкой) – из такого наименования следуют параметры прибора, действующего в электрических цепях при нагрузке не превышающей 25 А, вольтаже 400 В и переменном токе 22 А. Возможен монтаж на DIN-рейку и плату, в любом положении. Как расположены контакты, увидеть можно через окно на корпусе.

Особенности

OT25F3C обладает такой спецификой:

• обеспечивает контактную систему кратчайшим путем для тока;
• наличие дугогасительного узла и компенсатора электродинамического типа;
• для применения выносной ручки необходим переходник 6 мм.

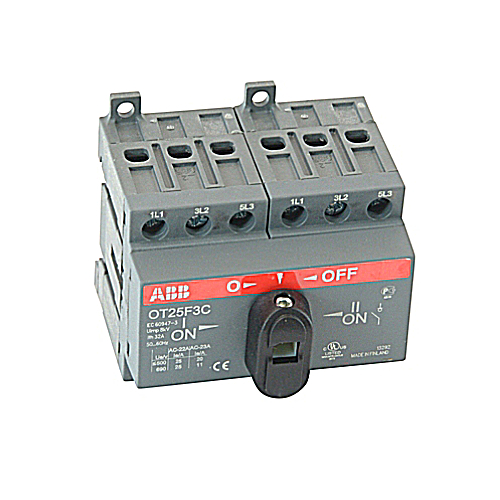

Рубильник ABB OT25F3C25A 3-полюсный — небольшой реверсивный рубильник, который состоит из двух стандартных 3-полюсный выключателей нагрузки, соединенных между собой особым механизмом, предотвращающим включение второго источника питания при включенном первом. У прибора предусмотрена маркировка на 3 положения и используется с целью ввода резервной линии.

Посредством таких реверсивных рубильников осуществляется надежное разделение и переключение между первичной и альтернативной системами питания, что обеспечивает непрерывное функционирование оборудования. Для удаленного или автоматического управления рубильниками 160-2500 А допустимо применение моторного привода. Монтаж осуществляется на ДИН-рейку с помощью системы быстрого крепления, на монтажной плате или винтами на дверце шкафа. Выключатели нагрузки АВВ могут быть укомплектованы разными комплектующими, в числе которых ручка, удлинитель для ручки, дополнительные контакты, клеммные крышки и не только. Благодаря наличию таких аксессуаров можно использовать реверсивные рубильники дистанционно или автоматически..

Рубильник АББ по своим техническим параметрам соответствует последним требованиям, которые предъявляются к современной низковольтной аппаратуре. Одно из наиболее важных сильных сторон выключателей серии OT — запатентованный автоматический, механизм быстрого включения и выключения, который независим от оператора.

Характеристики

ABB OT25F3C имеет такие параметры:

• прочность изоляции — 8 кВт;
• степень защиты — IP20;
• механическая износостойкость — 20 тысяч циклов;
• диапазон рабочей температуры — -40…+60ºС;
• монтаж — на DIN-рейку;
• сечение кабеля — 075-10 мм²
• габариты — 7х6,8х6,8 см;
• вес — 0,25 кг.

Если необходимо OT25F3C реверсивный рубильник ABB 25A 3P купить, то обратиться можно в интернет-магазин fgrus.ru. Здесь каждого клиента ждут доступные цены, качественный сервис, а также быстрая доставка по адресу, указанному заказчиком.
