Вопрос №1 – В чем заключаются правила эксплуатации автобетононасоса?

Содержание

  • Валерий Тихонов задает вопрос:
  • Специфика автобетононасоса
  • Способность аппарата работать при низких температурах
  • Требования к бетонной смеси

Валерий Тихонов задает вопрос:

Собираюсь строить дом и закупаю необходимую технику. Подскажите, пожалуйста, в чем смысл инструкции автобетононасоса?

Ответ эксперта:

Автобетононасос – это современная мобильная спецтехника, которая может подавать готовый бетонный состав как в вертикальном, так и в горизонтальном положении. Четкое соблюдение инструкции автобетононасоса упрощает строительные работы.

При работе автобетононасосом отпадает надобность в перестановке распределительных стрел. Мобильная установка не требует дополнительного транспорта. Её не нужно разбирать и собирать при каждой перестановке. Манипуляции осуществляются на расстоянии от 10 до 65 метров.

Специфика автобетононасоса

Это совокупность агрегатов:

Схема поршневого бетононасоса

Схема поршневого бетононасоса

  • бетонный насос – устройство, которое преобразует энергию гидравлического двигателя в энергию движения жидкого бетона;
  • гидравлический привод – аппарат, использующий для своей работы энергию жидкости;
  • приёмный бункер – ёмкость, в которую загружается исходный материал;
  • поворотная распределительная стрела – система, созданная для быстрой и удобной подачи бетона к месту действия;
  • гидравлические опоры – детали, представляющие собой резинометаллический виброизолятор.

Способность аппарата работать при низких температурах

Согласно инструкции, автобетононасос не рекомендуется эксплуатировать в условиях низких температур. Предельной нормой считается –5 градусов Цельсия. Но, если возникает острая необходимость в работах, то машину следует к этому подготовить. К подготовительным мероприятиям относятся:Автобетононасос может работать при низких температурах

  • замена масла и смазки на низкотемпературные варианты;
  • предварительный прогрев масла до +10 °C;
  • утепление и прогрев бетоновода.

Прокачка пусковой смеси наряду с промывкой бетоновода является обязательной операцией в обслуживании сложной техники. Elephant Slick Pro хорошо зарекомендовала себя при запуске агрегатов для перекачки бетона и штукатурки. Смесь выпускается в виде водорастворимого порошка. Её назначение – смазка насосной линии. Состав препятствует забиванию труб.

Требования к бетонной смеси

Инструкция бетононасоса утверждает, что бетонирующий состав должен содержать 30% щебня и 40% гравия. Предельная величина щебня не должна превышать 37 мм. Этот параметр для гравия ограничивается 50 мм. Рекомендованные марки бетонной смеси — от M-300 и выше. Подвижность бетонного состава для гидравлического привода — 40–120 мм. Несоблюдение этих условий повлечёт проблемы: маленькую подвижность консистенции, расслоение на отдельные компоненты.

Видео по теме: Как работает Бетононасос

Инструкция по эксплуатации автобетононасоса

Настоящая инструкция по охране труда для машиниста автобетононасоса доступна для бесплатного просмотра и скачивания.

Содержание

  • 1 ОСНОВНЫЕ ПАРАМЕТРЫ И РАЗМЕРЫ
  • 2 Ключевые неисправности автобетононасосов и их причины
  • 3 Меры для предотвращения повреждений автобетононасосоа
  • 4 Грамотная эксплуатация — гарантия безотказной работы
  • 5 Специфика автобетононасоса
  • 6 Способность аппарата работать при низких температурах
  • 7 ПРИЛОЖЕНИЕ (справочное). ПОЯСНЕНИЯ ТЕРМИНОВ, ПРИМЕНЯЕМЫХ В СТАНДАРТЕ

ОСНОВНЫЕ ПАРАМЕТРЫ И РАЗМЕРЫ

1.1. Основные показатели автобетононасосов приведены в таблице.

Наименование показателя

Значение показателя

Максимальная техническая производительность, м/ч

65

75

Максимальное давление на бетонную смесь, МПа

6

8,5

Емкость приемного бункера, м, не менее

0,6

Вылет бетонораспределительной стрелы, м

17; 18

25

Примечание. Значение показателей зависит от мощности двигателя, диаметра бетонотранспортных цилиндров, величины хода поршня, мощности гидравлического оборудования, грузоподъемности шасси.

1.2. В технических условиях на автобетононасосы конкретных моделей устанавливаются значения показателей качества, номенклатура которых согласовывается с основным потребителем:

максимальная техническая производительность;

максимальное давление на бетонную смесь;

емкость приемного бункера;

вылет бетонораспределительной стрелы;

диаметр бетоновода;

длина стрелы (общая);

объем загрузочной воронки;

высота загрузочной воронки;

габаритные размеры в транспортном положении:

длина;

ширина;

высота;

полная масса автобетононасоса;

распределение полной массы автобетононасоса; через переднюю ось и через заднюю тележку;

скорость движения автобетононасоса;

тип привода автобетононасоса;

мощность двигателя:

наибольшая крупность заполнителя;

90%-ный ресурс до капитального ремонта;

средняя наработка на отказ;

удельная суммарная оперативная трудоемкость технического обслуживания;

оперативная трудоемкость ежесменного технического обслуживания;

уровень звука на рабочем месте оператора*;

параметры вибрации на рабочих местах и органах управления*;

дымность отработавших газов двигателя*;

выбросы вредных веществ с отработавшими газами из системы выпуска двигателя*;

напряженность поля радиопомех*.
________________
* Показатель следует обязательно включать в технические условия.

Ключевые неисправности автобетононасосов и их причины

Среди лидирующих неисправностей необходимо особо отметить:

  • возникновение пробок, приводящих к закупоркам трубопровода, по которому перекачивается бетонная смесь;
  • перетяжка сальника или поршня, приводит к перегреву или поломки этих деталей;
  • всасывающая горловина забилась раствором, вследствие чего перестал подаваться бетон;
  • сбой в работе гидравлической системы из — за загрязнений;
  • поломка цилиндров вследствие износа уплотнений;
  • повреждение деталей при использовании АБН при низких температурах;
  • не крутится вал побудителя по причине заклинивания лопастей;
  • возникло пробуксовывание ременной передачи, значит ослабло их натяжение;
  • клинит стрелку бетононасоса из-за засорения линии всасывания или низкого уровня масла в баке;
  • к неисправности в работе приводит использование несоответствующей марки бетона, а также не соблюдение правил эксплуатации.

Меры для предотвращения повреждений автобетононасосоа

Чтобы избежать неисправностей, обеспечить бесперебойную работу и продлить срок службы автобетононасоса, необходимо неукоснительно соблюдать правила эксплуатации. При чётком и грамотном использовании АБН, агрегат не будет ломаться, останавливаться, буксовать и работать вхолостую.

Что актуально при эксплуатации автобетононасоса:

  • организовывать работу техники должен только высококлассный спец оператор;
  • в обязанности оператора входит проверка исправности составляющих машины перед запуском:
  • своевременно осуществлять и обслуживание и ТО;
  • своевременно производить замену износившихся деталей;
  • загружать только те растворы, которые рекомендует производитель;
  • эксплуатировать АБН в допустимых климатических условиях.

Грамотная эксплуатация — гарантия безотказной работы

Чтобы насос работал безотказно, нужно строго следовать правилам и рекомендациям производителя. Только в таких условиях спецтехника будет служить долго и безотказно.

Использование автобетононасоса даёт такие преимущества как:

  • обеспечение надёжности;
  • отказоустойчивость;
  • высокая производительность;
  • высокий уровень маневренности на стройплощадке;
  • быстрый впуск бетонного раствора.

Для единоразового использования, нет надобности покупать спецтехнику и транспорт. Этот вопрос можно решить арендовав технику у специализирующийся компании.

Пользоваться услугами компании по сдаче в ареду автобетононасоса очень удобно. Компания гарантирует, что техника будет в исправном состоянии. Кроме того, компания доставит технику вместе с водителем — оператором.

Заказать автобетононасос

Аренда автобетононасосов в Москве

*

Putzmeister М24

цена: 14 000 руб/смена

Размер площадки 6 x 7 м

Высота подачи 24 м

Дальность подачи 19,6 м

Подробнее

14 000 руб/смена Арендовать

*

Putzmeister М36

цена: 20 000 руб/смена

Размер площадки 8 х 9 м

Высота подачи 36 м

Дальность подачи 31,6 м

Подробнее

20 000 руб/смена Арендовать

*

Putzmeister М42

цена: 26 000 руб/смена

Размер площадки 10 х 10 м

Высота подачи 42 м

Дальность подачи 37,6 м

Подробнее

26 000 руб/смена Арендовать

*

Putzmeister М52

цена: 34 000 руб/смена

Размер площадки 10 х 12 м

Высота подачи 52 м

Дальность подачи 48,1 м

Подробнее

34 000 руб/смена Арендовать

*

Putzmeister М56

цена: 38 000 руб/смена

Размер площадки 12 х 14 м

Высота подачи 56 м

Дальность подачи 51,6 м

Подробнее

38 000 руб/смена Арендовать

*

Putzmeister М62

цена: 48 000 руб/смена

Размер площадки 12 х 14 м

Высота подачи 62 м

Дальность подачи 57,6 м

Подробнее

48 000 руб/смена Арендовать

СМОТРЕТЬ ВСЕ

Наши преимущества

Низкие цены

Собственный автопарк

Любой объем

Опыт работы более 12 лет

Доставка в любую точку города

Режим работы 24/7

Наши основные направления

  • Остафьево
  • Расторопово
  • Суханово
  • Ямонтово
  • Воскресенское
  • Южное Бутово
  • Щербинка
  • Сосенки
  • Быково
  • Видное
  • Подольск
  • Одинцово

Специфика автобетононасоса

Это совокупность агрегатов:

Схема поршневого бетононасоса

Схема поршневого бетононасоса

  • бетонный насос – устройство, которое преобразует энергию гидравлического двигателя в энергию движения жидкого бетона;
  • гидравлический привод – аппарат, использующий для своей работы энергию жидкости;
  • приёмный бункер – ёмкость, в которую загружается исходный материал;
  • поворотная распределительная стрела – система, созданная для быстрой и удобной подачи бетона к месту действия;
  • гидравлические опоры – детали, представляющие собой резинометаллический виброизолятор.

Способность аппарата работать при низких температурах

Согласно инструкции, автобетононасос не рекомендуется эксплуатировать в условиях низких температур. Предельной нормой считается –5 градусов Цельсия. Но, если возникает острая необходимость в работах, то машину следует к этому подготовить. К подготовительным мероприятиям относятся:Автобетононасос может работать при низких температурах

  • замена масла и смазки на низкотемпературные варианты;
  • предварительный прогрев масла до +10 °C;
  • утепление и прогрев бетоновода.

Прокачка пусковой смеси наряду с промывкой бетоновода является обязательной операцией в обслуживании сложной техники. Elephant Slick Pro хорошо зарекомендовала себя при запуске агрегатов для перекачки бетона и штукатурки. Смесь выпускается в виде водорастворимого порошка. Её назначение – смазка насосной линии. Состав препятствует забиванию труб.

ПРИЛОЖЕНИЕ (справочное). ПОЯСНЕНИЯ ТЕРМИНОВ, ПРИМЕНЯЕМЫХ В СТАНДАРТЕ

ПРИЛОЖЕНИЕ 1
Справочное

Максимальная теоретическая производительность (, м/ч)

— расчетная производительность, предполагающая работу бетононасоса с полным заполнением бетонотранспортных цилиндров при всасывании. Она определяется по формуле

,

где — диаметр бетонотранспортного цилиндра, м;

— ход поршня, м;

— максимальная частота ходов поршней, мин.

Максимальная техническая производительность (, м/ч)

максимально достижимая фактическая производительность бетононасоса. Максимальная техническая производительность связана с максимальной теоретической производительностью зависимостью:

,

где — объемный к.п.д. — коэффициент фактического заполнения бетонотранспортных цилиндров при всасывании, определяемый по формуле

Максимальное давление на бетонную смесь

— максимально достижимое давление, создаваемое бетонотранспортным поршнем, измеряемое в бетоноводе на выходе из загрузочной воронки.

Полная масса

— масса, состоящая из массы автобетононасоса, массы топлива, масла, охлаждающей жидкости, инструмента и принадлежности по ведомости ЗИП, и массы экипажа из двух человек.

Поделитесь в соц.сетях:

Оцените статью:

Загрузка…

7. Эксплуатация бетононасосных установок

Общие положения по эксплуатации бетононасосных установок

7.1. Эксплуатация бетононасосных установок должна производиться с соблюдением требований специальных инструкций по их применению и ремонту и в соответствии с нижеследующими указаниями.

7.2. Перед началом работы бетононасоса необходимо проверить надежность его установки, удостовериться, что количество масла и воды в резервуарах соответствует норме. При эксплуатации автобетононасоса следует проверить наличие горючего в баке и уровень масла в двигателе.

7.3. Установка автономных стрел производится в зависимости от их типа и конструктивного решения путем свободного опирания на несущие элементы конструкций (специальные фундаменты) или прикрепления к массивным частям сооружения с помощью анкеров. При любом способе закрепления этого оборудования должна быть обеспечена его устойчивость от опрокидывания в процессе работы на максимальном вылете стрелы.

Устойчивость автобетононасосов с распределительными стрелами обеспечивается опорными стойками (аутригерами), которые при их установке в рабочее положение выдвигаются попарно с каждой стороны машины и закрепляются. Обязательным условием является выдвижение опорных стоек до отказа (рис. 33).

Рис. 33. Установка автобетононасоса в рабочее положение

1 и 2 — передняя и задняя опорные стойки (аутригеры);

3 — зажимное устройство для задних колес

7.4. Для обеспечения нормальной работы бетононасосной установки необходимо постоянно контролировать режим работы бетононасоса; состояние бетоновода и устройств, входящих в состав установки, показания приборов, нагрев двигателей, подшипниковых узлов, работу смесителя, уровень бетонной смеси в приемном бункере бетононасоса; уровень рабочей жидкости в баке и ее температуру и состояние соединений трубопроводов системы гидропривода.

При изменении показаний контрольно-измерительных приборов, обнаружении утечки жидкости из гидросистемы или недопустимого ее нагрева, появлении нехарактерного шума, стуков, перегрева двигателей, подшипников или нарушений герметичности бетоновода бетононасос необходимо остановить, выявить причину неисправности работы и устранить неполадки.

Большое значение для нормальной работы бетононасоса имеет заправка гидросистемы чистым маслом и своевременная проверка работы фильтров. Работа на загрязненном масле может привести к заклиниванию золотников, клапанов и др. элементов системы гидропривода, что влечет за собой длительную остановку машины и очистку бетоновода вручную.

Основные неисправности, возникающие в процессе эксплуатации бетононасосов, и способы их устранения приведены в табл. 13.

Таблица 13

Характер неисправности

Возможная причина неисправности

Способ устранения

Бетононасос не включается

Неисправность схемы электропривода

Проверить схему электропривода

При работающих насосах системы гидропривода гидроцилиндры неподвижны

Закрыта задвижка всасывающей линии насоса. Неисправность электромагнитов предохранительных клапанов, золотников, низкое давление в гидросистеме

Проверить состояние катушек и наличие напряжения. Отрегулировать требуемое давление в системе гидропривода

При работающих насосах гидроцилиндры медленно движутся

Недостаточный уровень рабочей жидкости в баке; в гидросистему попал воздух, утечка рабочей жидкости из трубопроводов, засорены фильтры

Проверить уровень и долить рабочую жидкость, удалить воздух из гидросистемы, проверить трубопроводы, очистить фильтры

Гидроцилиндры движутся рывками

Недостаточный уровень рабочей жидкости, обрыв и задир внутреннего слоя гибкого рукава, внутренние утечки масла в насосе

Проверить и долить до требуемого уровня рабочую жидкость, на неисправном гидроцилиндре поочередно заменить рукава, проверить давление масла, развиваемого насосом по манометру, выключив систему согласования

Вспенивание масла

При недостаточном уровне масла в баке из сливной трубы в бак поступает воздух

Проверить уровень и долить масло

Гидроцилиндры транспортных цилиндров работают, гидроцилиндры привода заслонок неподвижны (или наоборот)

Неисправна система синхронизации

Произвести регулировку в соответствии с требованиями инструкции

Нагрев рабочей жидкости

Недостаточный уровень, загрязнился фильтр сливной трубы

Проверить уровень и при необходимости долить масло, проверить фильтр и прочистить

Повышенный расход рабочей жидкости

Наличие утечки в системе гидропривода

Проверить состояние стыков трубопроводов, уплотнительных элементов гидроцилиндров, золотников и др. аппаратуры и устранить утечку

Система гидропривода работает, гидроцилиндры транспортных цилиндров внезапно остановились. Звук изменился. При переводе на ручное управление гидроцилиндры вздрагивают или выключается система гидропривода

Образовалась пробка в рабочей камере бетононасоса или бетоновода. Некачественная смесь, смесь расслаивается пропускаемой через неплотности манжет промывочной водой

Прекратить прием смеси. Реверсированием работы бетононасоса попытаться откачать бетонную смесь в бункер, перемешать, перевести бетононасос на прямой ход и сделать 4 — 5 ходов для ликвидации пробки.

При неудаче — найти место образования пробки и удалить, проверить качество смеси. Проверить состояние манжет поршня транспортного цилиндра и заменить

Бетонная смесь вываливается из бункера

Забита сверхмерным заполнителем виброрешетка

Остановить бетононасос, очистить решетку от сверхмерных кусков

При работе бетононасоса на режиме промывки привод цилиндров работает, бетонная смесь из бетоновода не удаляется

Неисправность всасывающего клапана (обрыв клапана, клапан застопорен заполнителем или песком)

Прекратить подачу воды, слить остаток воды из промывочной емкости, очистить, проверить или заменить клапан. Установить и продолжать работу

7.5. Кроме общего наблюдения за работой всех узлов бетононасоса, дежурному оператору необходимо: следить за поступлением бетонной смеси в приемный бункер, не допуская попадания в бетононасос посторонних предметов и заполнителя, размер которого превышает 1/3 диаметра бетоновода; регулярно производить смазку движущихся частей в соответствии с требованием инструкции по эксплуатации бетононасоса; постоянно наблюдать за степенью загрязнения промывочной воды, циркулирующей в полости транспортных цилиндров. Появление цементного молока в промывочной воде свидетельствует об износе манжет поршней транспортных цилиндров. При этом вода из промывочной полости попадает в рабочую камеру, расслаивая бетонную смесь, что способствует образованию пробок в рабочей камере или в первых звеньях бетоновода.

7.6. При большой интенсивности подачи по трубам бетонной смеси (при максимальных режимах работы бетононасоса) на решетку приемного бункера целесообразно установить вибратор, который при его периодическом включении за счет побуждения бетонной смеси исключает ее «зависание» и увеличивает пропускную способность решетки.

7.7. Для предотвращения потерь бетонной смеси стенки приемного бункера бетононасоса рекомендуется наращивать резиновыми полосами.

7.8. Рабочее давление в трубопроводе при перекачивании бетонной смеси не должно превышать 80% максимального давления, развиваемого бетононасосом.

7.9. При кратковременных остановках бетононасоса целесообразно отключать его двигатель, во избежание расслоения бетонной смеси и образования пробок в трубопроводе вследствие вибрации установки.

7.10. При эксплуатации автобетононасосов их перебазировка на другую стоянку разрешается только при полностью сложенной распределительной стреле. Нарушение этого правила может повлечь за собой опрокидывание машины. Перебазировка продолжительностью не более 30 мин допускается без промывки оборудования.

7.11. При работе бетононасосных установок, оснащенных стрелами, необходимо пользоваться пультом дистанционного управления. Это позволяет оператору находиться непосредственно у места укладки бетонной смеси и точно регулировать положение стрелы и работу бетононасоса.

7.12. В случае закупорки бетоновода в процессе эксплуатации, пробки должны удаляться в соответствии с рекомендациями разд. 6.

При окончании бетонирования необходимо тщательно очистить и промыть бетоноводы и оборудование. В конце промывки бетононасоса целесообразно проконтролировать качество работ по очистке транспортных цилиндров путем дополнительного включения установки на два-три хода поршня. После этого внутреннюю поверхность бетоновода, транспортных цилиндров, приемный бункер и ряд других узлов необходимо протереть отработанным маслом.

Опорные стойки (аутригеры) автобетононасосов, зажимные и анкерные устройства убираются только при полностью сложенной стреле.

Особенности эксплуатации автономных распределительных стрел

7.13. Подготовку автономных распределительных стрел к работе необходимо производить следующим образом:

установить стрелу в рабочее положение;

зафиксировать ее положение с помощью выносных опор, анкеров или других приспособлений;

тщательно заземлить установку;

вокруг установки оставить удобные проходы;

присоединить к стреле магистральный бетоновод, а к электрошкафу управления — кабель энергосети. В случае, если диаметр магистрального бетоновода больше проложенного по стреле, то их необходимо соединить переходным конусом.

7.14. Перед пуском распределительной стрелы в эксплуатацию необходимо проверить:

исправность трубопроводов, шлангов и основных узлов; прочность и герметичность смонтированного бетоновода;

работу механизмов и узлов на холостом ходу;

наличие источника водоснабжения и исправность индивидуального центробежного насоса или компрессора для очистки бетоновода стрелы.

7.15. Перед подачей бетонной смеси включается система управления стрелой; гибкий шланг стрелы подводится к месту бетонирования (путем управления работой масляного насоса и гидравлических цилиндров с выносного пульта управления), после чего по переговорному устройству оператору бетононасоса сообщается о готовности к приему бетонной смеси.

7.16. Бетонная смесь распределяется перемещением концевого шланга стрелы к соответствующему месту бетонируемой конструкции.

Очистку бетоновода стрелы целесообразно осуществлять отдельно от магистрального трубопровода. Одновременная очистка магистрального трубопровода и бетоновода стрелы допускается в случае их одинакового диаметра и при наличии центробежного насоса или компрессора достаточной мощности (п. 6.50).

7.17. Для обеспечения безотказной работы распределительной стрелы требуется тщательный уход и обслуживание, при этом необходимо:

один раз в месяц производить смазку всех шарнирных соединений;

каждые 10 дней производить осмотр стыковых соединений с проверкой надежности затяжки болтов и гаек;

вести наблюдение за правильностью функционирования всех механизмов, гидромотора, насосной станции, цилиндров и др. При обнаружении мелких неисправностей, как, например, ослабление крепежа, течь в гидросистеме, необходимо немедленно их устранить. При неисправностях, которые нельзя устранить на месте, эксплуатацию установки необходимо прекратить;

ежедневно перед началом работы производить осмотр гидросистемы и при обнаружении течи в стыках немедленно их устранить;

вести наблюдение за исправностью электроаппаратуры и за состоянием токоведущих проводов.

7.18. При завершении работ на данном объекте распределительную стрелу необходимо сложить в транспортное положение и установить ее в месте хранения на деревянных подкладках. Все шарнирные и резьбовые соединения очистить от бетона и грязи и смазать антикоррозионной смазкой.

7.19. Замену масла в гидросистеме стрелы необходимо производить в соответствии с требованиями паспорта-инструкции по эксплуатации стрелы.

7.20. Транспортировать автономную распределительную стрелу следует в собранном виде (в транспортном положении), при этом секции стрелы должны быть надежно зафиксированы против смещения.

Для транспортирования стрелы применяются серийные прицепы соответствующей грузоподъемности.

Обслуживание и ремонт бетононасосных установок

7.21. Техническое обслуживание и ремонт бетононасосных установок являются взаимосвязанными операциями, направленными на поддержание работоспособности оборудования, и должны выполняться в соответствии с требованиями специальной инструкции по эксплуатации.

Износ деталей бетононасосов влечет за собой потерю первоначальных качеств машины, снижение производительности, вызывает повышенный расход электроэнергии, рабочей жидкости и т.п. Несвоевременная замена изношенных деталей может явиться причиной аварий и привести к длительным простоям при внеплановых ремонтах. Поэтому работа бетононасосов будет наиболее эффективной при строгом соблюдении правил технической эксплуатации и ремонтов.

7.22. Для поддержания бетононасосных установок в рабочем состоянии необходимо систематически выполнять ежесменное техническое обслуживание ЕО и техническое обслуживание ТО, а также производить планово-предупредительные ремонты ППР в соответствии с требованиями инструкции СН 207-68.

В состав ЕО входят работы по наружной очистке и промывке бетононасоса, очистке рабочей камеры, приспособлений и устройств бетоновода от бетонной смеси, смазке основных узлов, устранению утечек, доливке и смене рабочей жидкости, проверке технического состояния фильтров, подтяжке креплений, проверке регулируемых узлов, состояния гидро- и электроаппаратуры, проверке состояния бетоновода, работы по контрольному осмотру перед передачей машины при смене бригад. Замеченные неисправности записываются в журнал передачи смен.

7.23. При ежедневном техническом обслуживании обслуживающий персонал после очистки и промывки бетононасоса должен выполнить следующие операции:

1) проверить и устранить места утечки рабочей жидкости. Для этого до остановки бетононасоса осматриваются места подсоединения маслопроводов к гидроцилиндрам, соединения трубопроводов, линии разъема крышек и корпуса распределителей, насосов, гидроцилиндров и других элементов гидроаппаратуры. Подтяжка соединений производится только при выключенном бетононасосе. Для выявления мест утечек при работе на холостом ходу давление рабочей жидкости в системе гидропривода необходимо понизить до минимально возможного (3,0 — 4,0 МПа);

2) проверить положение гибких маслопроводов. Они не должны касаться друг друга и деталей бетононасоса;

3) проверить уровень рабочей жидкости в баке и при необходимости долить;

4) проверить состояние уплотнений транспортных цилиндров и деталей распределительного устройства, заменить воду в системе промывки транспортных цилиндров;

5) устранить неплотность в местах соединений стыков звеньев бетоновода, замеченную в процессе промывки, очистить и промыть всасывающий клапан;

6) произвести смазку бетононасоса согласно карте смазки;

7) проверить состояние регулируемых узлов, подтянуть крепления разъемных соединений, подготовить машину для передачи следующей смене с записью замеченных недостатков в журнале передачи смен.

7.24. ТО представляет собой комплекс мероприятий, направленных на борьбу с износом деталей, увеличение срока службы и надежности работы, а ремонт ликвидирует последствия износа заменой или восстановлением тех деталей, которые уже не могут обеспечить нормальную работу бетононасосной установки. Для самоходных бетононасосов дополнительно выполняется объем по техническому обслуживанию автомобилей.

Техническое обслуживание, кроме операций ЕО, включает номенклатуру работ, выполнение которых является обязательным: ревизия транспортных цилиндров, распределительной части и приемного бункера с целью установления степени износа уплотнительных элементов, подшипников, и других деталей с составлением перечня замены и уточнения объема работ последующего ремонта: ежедневный осмотр бетоновода, быстроразъемных соединений стыков с целью замены неисправных; замена рабочей жидкости и промывка, бака, фильтров. При необходимости выполняются работы по замене изношенных деталей.

7.25. При текущем ремонте Т выполняют все работы, предусмотренные ТО, и производится разборка транспортных цилиндров, распределительного устройства, приемного бункера для замены уплотнительных элементов, заслонок, лопастей. При необходимости производят замену манжет поршней и штоков. Производится испытание насоса главного гидропривода на расход и давление рабочей жидкости.

В процессе текущего ремонта устраняются неисправности основных узлов бетононасоса, препятствующие дальнейшей нормальной его эксплуатации. Кроме этого, уточняется объем работ последующего ремонта.

Текущий ремонт гидропривода производится по мере выявления неисправностей в работе отдельных узлов в процессе ЕО и ТО. Текущий ремонт системы гидропривода включает в основном следующие виды работ: замена уплотнительных колец в соединенных трубопроводах, в стыковых соединениях насосов, распределителей, клапанов, гидроцилиндров. В гидроцилиндрах производится также замена грязесъемника, манжет и упорных шайб. Производится заварка трещин трубопроводов, маслобака, замена фильтров и др.

7.26. Для текущего ремонта бетононасосов на местах работы рекомендуется использовать передвижные ремонтно-механические мастерские, оснащенные необходимым оборудованием и приспособлениями. С их помощью могут выполняться ТО, аварийные и заявочные ремонты.

7.27. При капитальном ремонте бетононасос в заводских условиях полностью разбирается, производится ремонт базовых деталей, восстанавливаются начальные допуски и посадки сопрягаемых поверхностей в соответствии с требованиями технической документации и указаний на производство капитального ремонта, восстанавливается чистота обработки поверхностей, заменяются изношенные агрегаты насосной части, бетоновода, электро- и гидропривода новыми или заранее отремонтированными, а также производится модернизация отдельных узлов бетононасоса.

Техника безопасности при применении бетононасосных установок

7.28. При применении бетононасосов необходимо строгое соблюдение общих правил по технике безопасности для строительных работ согласно СНиП III-А.11-70.

7.29. К управлению бетононасосами допускаются только машинисты-операторы, имеющие удостоверение на право работы на данном типе машины.

7.30. Инструктаж по технике безопасности машинистов-операторов бетононасосов проводится администрацией управления механизации совместно с администрацией строительства.

7.31. При работе бетононасосов на стройплощадке нельзя допускать:

передвижения бетононасосов со стрелой, не установленной в транспортном положении;

установку бетононасосов на опорные стойки без наличия прочных прокладок, уложенных на твердое основание;

установку бетононасосов на свеженасыпанном, неутрамбованном грунте.

7.32. Установка и перемещение бетононасосов на краю откосов котлованов, траншей, канав и других выемок допускается лишь при условии соблюдения расстояний, указанных в табл. 14.

Таблица 14

Глубина выемки, м

Грунт ненасыпной

песчаный и гравийный

супесчаный

суглинистый

глинистый

лессовый сухой

Наименьшее допустимое расстояние по горизонтали от подошвы откоса выемки до ближайших опор машины, м

1

1,5

1,25

1

1

1

2

3

2,4

2

1,5

2

3

4

3,6

3,25

1,75

2,5

4

5

4,4

4

3

3

5

6

5,3

4,75

3,5

3,5

7.33. При монтаже бетононасосной установки необходимо тщательно заземлить электрическую систему бетононасоса, испытать бетоновод при гидравлическом давлении, в 1,5 раза превышающем рабочее. Замковые соединения бетоновода перед подачей бетонной смеси очистить и плотно закрыть.

7.34. Открытые передачи и движущиеся части машины и механизмов, входящих в бетононасосную установку (приемный бункер, электродвигатели, механическое оборудование, электрокабели), должны быть защищены специальными щитками. Работа бетононасоса со снятыми ограждениями запрещается.

7.35. Смазка механизмов и прочие операции по обслуживанию бетононасосной установки должны производиться только сменным мастером или в присутствии помощника.

7.36. Рубильники включения электродвигателей должны быть закрытого типа. По окончании работы их необходимо выключить и запереть на замок. Они включаются и выключаются сменным оператором или его помощником.

7.37. Включение и выключение рубильников для приведения в действие вибратора на виброрешетке производятся специально инструктированным рабочим бетонщиком, обслуживающим приемку бетонной смеси.

Посторонние лица к этим операциям не должны допускаться.

До пуска бетононасосной установки в работу необходимо проверить исправность заземления всей электрической части и всех основных узлов бетононасоса и вспомогательного оборудования на холостом ходу.

7.38. Электромонтажные и ремонтные работы по электрооборудованию, а также электросиловой и осветительной сети должны выполняться только электромонтерами, снабженными необходимыми инструментами, резиновыми перчатками и резиновой обувью и соответственно проинструктированными.

7.39. Работу бетононасоса без исправно действующей звонковой или световой сигнализации, либо телефонной связи между оператором бетононасосной установки и мастером бетонируемого объекта не следует допускать.

7.40. Ежедневно перед началом смены необходимо проверять исправность всех манометров бетононасосной установки, предохранительных клапанов, предупреждающих появление в ней давления выше допускаемого. В гидросистеме распределительной стрелы должны быть проверены предохранительные устройства (например, гидрозамки) для предотвращения ее падения.

7.41. Перегибание шлангов, по которым транспортируется бетонная смесь, запрещается. Закрепление гибких шлангов на штуцерах бетоноводов должно осуществляться хомутами на болтах. Применение проволоки для этой цели запрещается.

7.42. Над трубопроводами, уложенными в местах постоянного движения людей или транспортных средств, следует устраивать мостики.

7.43. При монтаже бетоноводов на высоких отметках или над котлованами должны быть установлены ограждения всех мест работы монтажников или обслуживающего персонала.

7.44. Для использования виброхоботов, вибролотков и вибропитателей для распределения бетонной смеси, подаваемой бетононасосами, должна быть обеспечена безопасность работающих от поражения электротоком. Электропровода от электродвигателей и вибраторов до рубильника заключаются в резиновые шланги.

7.45. Лотки, хоботы и виброхоботы для спуска бетонной смеси в конструкцию, а также загрузочные воронки должны быть прочно прикреплены к надежным опорам.

Для предупреждения падения бетонной смеси из загрузочной воронки бетононасоса на уровне верха воронки следует предусматривать настил или козырьки из полос резины.

7.46. Очистку бетоноводов сжатым воздухом не следует допускать, если их очистка и промывка могут быть выполнены водой.

При очистке бетоноводов сжатым воздухом должны соблюдаться следующие мероприятия:

1) у выходного отверстия бетоновода необходимо установить, кроме козырька отражателя, деревянный щит, слегка наклоненный в сторону бетоновода, при этом все рабочие должны быть удалены от выходного отверстия бетоновода на безопасное расстояние (но не менее 10 м);

2) очистку бетоноводов нужно производить при помощи 2 — 3 пыжей из пористой резины или мешковины, тщательно смоченных водой;

3) краны воздуховодов и манометр должны находиться под непрерывным наблюдением оператора, который обязан следить за равномерностью подъема давления в бетоноводе;

4) перед пуском сжатого воздуха бетоновод нужно тщательно проверить и стянуть клиньями все замковые соединения;

5) отдельные звенья бетоновода, особенно колена, должны быть испытаны на прочность соединений в стыках посредством сильного обстукивания. Появившиеся вмятины свидетельствуют об износе стенок. Такие звенья необходимо заменить;

6) воздух должен подаваться в бетоновод медленно и равномерно, чтобы пыжи выходили из конечного выходного отверстия бетоновода плавно.

7.47. При работе бетононасосных установок с распределительными стрелами необходимо учитывать следующее:

1) эксплуатация стрелы не допускается до тех пор, пока бетононасос не установлен на опоры;

2) стрела должна эксплуатироваться при силе и скорости ветра, не превышающих пределов, указанных в паспорте-инструкции по применению установки;

3) радиус вращения стрелы — опасная зона;

4) скорость поворота стрелы не должна превышать 0,5 об/мин;

5) запрещается использование концевого шланга на стреле бетононасоса большей длины, чем обозначена в паспорте-инструкции к нему.

7.48. При применении автобетононасосов необходимо обеспечить требуемое техническое состояние узлов, механизмов и приборов машин, влияющих на безопасность движения.

7.49. Для обеспечения безопасных проходов расстояние между выступающими частями бетононасоса и другими предметами должно быть не менее 1 м.

7.50. Запрещается производство бетонных работ с помощью бетононасосов без присутствия технического руководства на строительной площадке, а также применение методов и приемов работ, не соответствующих назначению и технической характеристике машины.

7.51. Возобновление работы бетононасоса после его даже незначительной остановки должно сопровождаться предупредительным сигналом мастеру бетонных работ и обратным сигналом, подтверждающим готовность принять бетонную смесь.

7.52. При работе в темное время суток дороги, проходы, а также все рабочие места должны быть освещены в соответствии с требованиями норм электрического освещения строительных и монтажных работ (СН 81-60).

7.53. Производство работ вблизи линий электропередач допускается с соблюдением правил технической эксплуатации электроустановок потребителей вдоль воздушных линий электропередач (ЛЭП), устанавливающих величину охранной зоны.

7.54. Осмотр и ремонт бетононасоса или стрелы, разъединение нагнетательного трубопровода допускается производить только после остановки бетононасоса, снятия давления в бетоноводе и отключения установки от электросети.

7.55. Запрещается ликвидировать пробки, увеличивая давление в системе выше допустимого.

7.56. Операторы бетононасоса и бетонщики должны обязательно носить защитные шлемы. Разъединение бетоноводов производить в защитных очках.

Скачать документ целиком в формате PDF

Schwing SP 305 Operation Manual

  1. Manuals
  2. Brands
  3. Schwing Manuals
  4. Construction Equipment
  5. SP 305
  6. Operation manual

  • Contents

  • Table of Contents

  • Bookmarks

Quick Links

Home

TOC

Print

Print

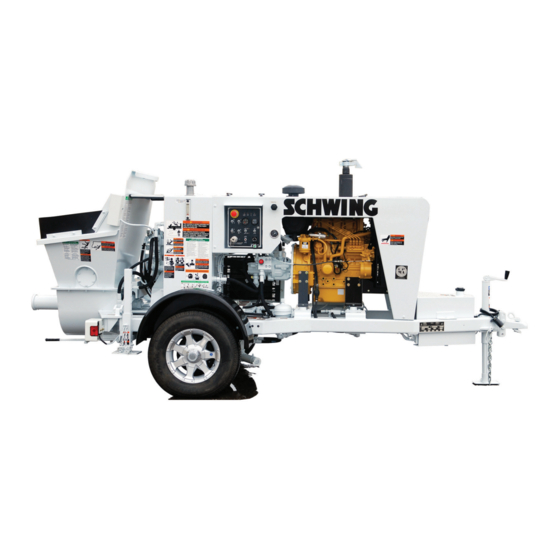

Operation Manual for

Model SP 305

Operation Manual

Version 5.0.1

Part Number 30362000

Copyright © 2011, Schwing America, Inc.

All rights reserved

loading

Related Manuals for Schwing SP 305

  • Construction Equipment Schwing SP 1800 Original Operating Instructions

Summary of Contents for Schwing SP 305

  • Page 1
    Home Print Print Operation Manual for Model SP 305 Operation Manual Version 5.0.1 Part Number 30362000 Copyright © 2011, Schwing America, Inc. All rights reserved…
  • Page 2: Table Of Contents

    Preparing for concrete…………….. 27 Ready the pump ……………… 28 Mix your slurry ………………. 28 Beginning to pump…………….28 Cleanout ………………..31 Clean the delivery system …………..31 Clean the pump ………………. 32 Special Pumping Situations …………..34 Operation Manual — SP 305 revDate…

  • Page 3
    Using the chart ………………68 Using a Nomograph ……………… 74 General information …………….74 The quadrants………………76 Minimum Pipe Wall Thickness …………..82 Pictograms………………..83 Decal Location Guide …………….84 Operation Manual — SP 305 Startup 250:Users:Danny:Desktop:Operation manuals:line pumps:maverick (P305):pHseriesTOC.fm…
  • Page 4
    List of Lubricants and Nitrogen…………..91 Hydraulic Schematic—Concrete Pump SP305 — Schematic….. 95 Electrical Schematic SP305 — 2004 Electric ……….96 Electric Schematic CE/Tier III SP305 …………97 Nomograph SP 305 ………………. 98 Output Chart available upon request …………99 INDEX Alphabetical Index ……………… 102…
  • Page 5
    Home Print Print Home SP 305 OPERATION MANUAL INTRODUCTION Manufacturer’s Statement……………. 6 Model Number ………………7 Serial Number………………7 Model Number Nomenclature…………..8 ID Tags………………… 8 Introduction…
  • Page 6: Manufacturer’s Statement

    Technical modifications that are made to units will be Heed the warnings shown on the decals! documented in each new edition of the operation manual. Operation Manual — SP 305 8/4/11…

  • Page 7: How To Reach Us

    Passenger Side How to reach us If you encounter a circumstance that is not covered by this manual, Schwing America’s Service Department Driver Side will be more than happy to assist you with all of your parts and service needs. Call us at either of these #’s: Figure 1 •…

  • Page 8: Model Number Nomenclature

    The pumpkit has its own complete model number which will tell you about the differential cylinder bore The complete model number of Schwing America’s diameter, rod diameter, and stroke length, as well as the concrete pumps is designated by codes like the material cylinder diameter.

  • Page 9: Main Id Tag

    SERIAL NO. YEAR MATERIAL 3350 WEIGHT LBS. MAX. STROKES PER MINUTE PRESSURE Max. hyd. System System System System System 2500 pressure: mavmainID.eps Figure 3 Main ID Tag (for reference only) Operation Manuall — SP 305 Startup 250:Users:Danny:Desktop:Operation manuals:line pumps:maverick (P305):pHseriesINTRO.fm…

  • Page 10
    Home Print Print Home Introduction NOTES Operation Manual — SP 305 8/4/11…
  • Page 11
    Home Print Print Home SP 305 OPERATION MANUAL SPECIFICATIONS SP 305 ………………..12 Functional Description of the Main Control Block ……..13 Specifications…
  • Page 12: Specifications

    ** Max RPM of the hydraulic pumps is calculated while the pump is under a full load. Depending on the unit it is acceptable for the max RPM to vary slightly from the published estimate. 4/30/12 Operation Manual — SP 305…

  • Page 13: Functional Description Of The Main Control Block

    1.5mm orifice of 4.3 l/min. In this operating status we would create a lost energy of 0.1 Even a bigger orifice (quicker reaction) should not cause a heat problem. Operation Manual — SP 305 Startup 250:Users:Danny:Desktop:Operation manuals:line pumps:maverick (P305):pHseriesSPECS.fm…

  • Page 14
    Home Print Print Home Specifications NOTES 8/4/11 Operation Manual — SP 305…
  • Page 15
    Home Print Print Home SP 305 OPERATION MANUAL SAFETY How to Order Additional Safety Manuals ……….16 Warning Labels (Decals)……………. 19 Safety…
  • Page 16: Safety

    To order manuals, copy the order form the Safety Manual to be inserted in many different shown on page 18, and Fax it to Schwing at publications while appearing exactly the same in all one of the above numbers, or mail it to: places.

  • Page 17
    Thank you in advance for your consideration in this matter. Best Regards, Danny L. Mace Manager, Product Safety Department Schwing America, Inc. safemanbulletinletter.fm Operation Manual — SP 305 Startup 250:Users:Danny:Desktop:Operation manuals:line pumps:maverick (P305):pHseriesSAFETY.fm…
  • Page 18
    Line Pump, Bound, English v 6.0.1 ………………Part #30381680 Line Pump, Bound, Spanish v 6.1.1 ………………Part #30381841 Feel free to copy or otherwise reproduce this form if more copies are needed. internal250:servicebulletins:601order form.ai page 2 of 2 safemanbulletinletter.fm 8/4/11 Operation Manual — SP 305…
  • Page 19: Warning Labels (Decals)

    Schwing America Call Center at 888- Schwing (724- 9464). The person taking the order will make a note of the serial number of the unit for our files and send you the labels you need.

  • Page 20
    Home Print Print Home Safety NOTES 8/4/11 Operation Manual — SP 305…
  • Page 21
    Home Print Print Home SP 305 OPERATION MANUAL OPERATION Preparing for the Job …………….22 Setting Up ………………..23 Starting the Pour………………27 Cleanout ………………..31 Special Pumping Situations …………..34 Operation…
  • Page 22: Operation

    Do not tailgate. pressure of the concrete pump. The SP 305 can put Be extremely careful when backing up with a trailer. If out significant pressure on the material. Use only you are not experienced with trailer backing, you pipe and hoses that are in good shape.

  • Page 23: Setting Up

    Print Print Home Operation The SP 305 has electric brakes as standard equipment. (Example: If the pump cannot be moved at all, you must start laying pipe at the pump.) Be sure that the electrical connections from the towing Lay out the pipe in such a fashion that you…

  • Page 24: Starting The Engine

    5 or 6 seconds, stop the engine and find the to lubricate the line (sometimes referred to as pipe cause of the problem. snot ). If you don’t know where to get these packets in your area, contact your local Schwing dealer. CAUTION Shoveling.eps Figure 9 The engine can be destroyed by lack of oil pressure.

  • Page 25: Controlling The Pump

    The control panel • The volume control knob • The throttle control • The remote control box • The driver side emergency stop switch Figure 11 shows the location of the controls. Operation Manual — SP 305 Startup 250:Users:Danny:Desktop:Operation manuals:line pumps:maverick (P305):pHseriesOPERATION.fm…

  • Page 26
    • Other switches — as labeled hot. Hot oil is a sign of a loose, worn, or broken V- belt or of oil that is so old that the viscosity properties have broken down. Operation Manual — SP 305 7/27/12…
  • Page 27: The Remote Control Box

    (stroke limiter) chute so you can look at it. The concrete should be well Figure 14 mixed, meaning that you won’t see just large rocks or The volume control knob Operation Manual — SP 305 Startup 250:Users:Danny:Desktop:Operation manuals:line pumps:maverick (P305):pHseriesOPERATION.fm…

  • Page 28: Ready The Pump

    first time of the day, after Remote (down position) you’ve moved, or anytime air has been introduced Figure 16 into the line or the line has been taken apart. Select OFF before plugging or unplugging the remote cable Operation Manual — SP 305 7/27/12…

  • Page 29
    If the pressure rises to remote control box (Figure 19). To get warning of the relief valve setting again, switch immediately Operation Manual — SP 305 Startup 250:Users:Danny:Desktop:Operation manuals:line pumps:maverick (P305):pHseriesOPERATION.fm…
  • Page 30
    Keep the up with only about a third of a hopperful. hopper full when pumping. WARNING! You cannot completely empty the hopper, because air will be drawn into the concrete Operation Manual — SP 305 7/27/12…
  • Page 31: Cleanout

    If even a system, so adjust your cleanout accordingly. small amount of concrete is allowed to set in a pipe or Operation Manual — SP 305 Startup 250:Users:Danny:Desktop:Operation manuals:line pumps:maverick (P305):pHseriesOPERATION.fm…

  • Page 32: Clean The Pump

    If you used method # 1 to clean the pipeline, there will only be some clean, washed stones and sand left in the material cylinders and concrete valve; in that case, you can skip this step. Operation Manual — SP 305 7/27/12…

  • Page 33
    The or cement particles at the bottom, the rubber rams opposite cylinder is now exposed through the need to be replaced. (For ram replacement Operation Manual — SP 305 Startup 250:Users:Danny:Desktop:Operation manuals:line pumps:maverick (P305):pHseriesOPERATION.fm…
  • Page 34: Special Pumping Situations

    Look for the problem elsewhere, or them off. If you let the spatters stick for weeks, you call the Schwing Service Department for help. will need to sandblast the unit or give it an acid bath to remove them. If you are going to give the Removing a plug from a pipeline.

  • Page 35: Cold Weather Pumping

    If you cannot locate the taking risks. plug by tapping, break the line at about the halfway point. Clear the discharge area of Operation Manual — SP 305 Startup 250:Users:Danny:Desktop:Operation manuals:line pumps:maverick (P305):pHseriesOPERATION.fm…

  • Page 36: Hot Weather Pumping

    (engine or refill the hoses and pipes with concrete to finish the electric motor) immediately. With the SP 305, pushing job, which means that they will need more concrete any emergency stop switch will kill the engine.

  • Page 37: Other Things You Need To Know

    DEATH OR SERIOUS INJURY! * Follow the charging instructions exactly! * Use ONLY dry nitrogen to charge the accumulator! * NEVER use oxygen or compressed air to charge the accumulator! 000127.eps Operation Manual — SP 305 Startup 250:Users:Danny:Desktop:Operation manuals:line pumps:maverick (P305):pHseriesOPERATION.fm…

  • Page 38
    Home Print Print Home Operation Operation Manual — SP 305 8/4/11…
  • Page 39
    Home Print Print Home OPERATION MANUAL SP 305 MAINTENANCE Filtration ………………..40 Hydraulic Oils………………41 Pressure, Hoses and Fittings…………..42 General Maintenance Tips…………..44 Preventative Maintenance …………..45 Unscheduled Maintenance …………..58 Maintenance…
  • Page 40: Maintenance

    filter, back to the reservoir. it comes time to sell or trade it. • As delivered from the factory, each SP 305 unit is equipped with a filter that is rated at 10 micron There are certain things you should know about the (shown as 10μ) absolute.

  • Page 41: To Change The Element

    Maintenance To change the element • The model SP 305 is equipped with a recirculation type of filtration system, meaning that there is a 1. Make sure the engine is shut off. Put the key in pump that sucks oil from the reservoir, pumps it your pocket to prevent someone else from through the filter and cooler, and back to the tank.

  • Page 42: Specific Information

    • The quality of the oil needed for use in a Schwing machine is rated in the DIN system. The ratings have to do with the chemical additive package that Operation Manual — SP 305…

  • Page 43: Specific Information

    Specific Information • Schwing uses high pressure fittings and hoses on all circuits, even if the relief valve for that circuit is set to low or medium pressure. The fittings and hoses are rated at a minimum of 5000 PSI working •…

  • Page 44: General Maintenance Tips

    In this example, bolt “B” would last MUCH longer than bolt “A”. The torque specifications for bolts used on Schwing equipment are found in the Appendix section of this manual. Operation Manual — SP 305…

  • Page 45: Preventative Maintenance

    If you need help with ideas of where to look for the source of water contamination, call Schwing America’s Service Department at (651) 429-0999. Drain cock t a n OilLEV.eps…

  • Page 46
    INFORMATION This is a grease relief port. Do not replace with a zerk fitting. mavzerk.eps Figure 33 Grease zerks for the outlet assembly and the pivot shaft bearing to be greased each day Operation Manual — SP 305 3/1/12…
  • Page 47: Monthly Maintenance

    2900 PSI. If you feel that your pump each circuit are shown below and on the hydraulic has a pressure problem, contact the Schwing America schematic that applies to that circuit. The schematics Service Department at the Call Center (888-Schwing).

  • Page 48: Semiannual Maintenance (Every 6 Months)

    2 six month seasons. Contact your twin circuit system do. The maximum pressure on the hydraulic oil dealer to obtain clean barrels and the accumulator for the SP 305 is 1500 PSI and should proper storage procedures. Caution! If you ignore function properly for years.

  • Page 49: Annual Maintenance

    Inspection cover Filler cap tankfill.eps Drain cock Dirty Filter Indicator t a n k d r a i n . e p Filter Element Figure 35 Change hydraulic oil PHfilter.eps Operation Manual — SP 305 Startup 250:Users:Danny:Desktop:Operation manuals:line pumps:maverick (P305):pHseriesMAINTENANCE.fm…

  • Page 50
    Check the accumulator gas pre-charge as shown: accumulators without one. You can order the • 1st check-one week after first use charge valve assembly from Schwing America • 2nd check-three months after first use using part number 30338635. There is also a kit •…
  • Page 51
    Charge valve assembly 30341201 Accumulator Charging Kit HYDAC bladder (Includes hose and charge valve assembly) accumulator SCHWING PART NUMBER: 30338635 chargekit PN’s.eps Figure 37 Accumulator charge kit for HYDAC bladder accumulators Operation Manual — SP 305 Startup 250:Users:Danny:Desktop:Operation manuals:line pumps:maverick (P305):pHseriesMAINTENANCE.fm…
  • Page 52
    4. Remove the valve protection cap and the valve seal cap from the accumulator that you will charge first (Figure 38). Valve protection cap Valve seal cap Valve stem O-ring HYDAC bladder accumulator accum closeup Figure 38 Detail of accumulator gas valve area Operation Manual — SP 305 8/4/11…
  • Page 53
    Figure 40 Close bleed valve and Remove hose disconnect hoses Bleed valve Close valve Operation Manual — SP 305 Startup 250:Users:Danny:Desktop:Operation manuals:line pumps:maverick (P305):pHseriesMAINTENANCE.fm…
  • Page 54
    If pressure must be added, proceed to step #9. read gauge.eps Swivel nut Figure 42 Read nitrogen pressure on gauge Valve stem HYDAC bladder accumulator charge assy/ontoaccum.eps Figure 41 Attach swivel nut to accumulator gas valve Operation Manual — SP 305 8/4/11…
  • Page 55
    This allows the gas temperature to is enough pressure in the nitrogen bottle to do the stabilize. Recheck the pressure on the charge kit job, proceed to step #14. gauge. Operation Manual — SP 305 Startup 250:Users:Danny:Desktop:Operation manuals:line pumps:maverick (P305):pHseriesMAINTENANCE.fm…
  • Page 56
    CHARGING CAN RESULT IN DEATH OR SERIOUS INJURY! * Follow the charging instructions exactly! * Use ONLY dry nitrogen to charge the accumulator! * NEVER use oxygen or compressed air to charge the accumulator! explosion warning.eps Operation Manual — SP 305 8/4/11…
  • Page 57: Scheduled Maintenance Checklist

    ……X ……….48 Charging the accumulator ……X ……….48 Change oil for age reasons ……….X……..49 D = daily, W = weekly, M = monthly, SA = semi annually, A = annually Operation Manual — SP 305 Startup 250:Users:Danny:Desktop:Operation manuals:line pumps:maverick (P305):pHseriesMAINTENANCE.fm…

  • Page 58: Unscheduled Maintenance

    Figure 46). Figure 45 Cutting ring gap (top) Adjustment nut for cutting ring (bottom) Slew lever djusting nut 305clsd.eps Figure 46 Concrete pump shut-off valve 3. Drain the waterbox. djust.eps Operation Manual — SP 305 8/4/11…

  • Page 59
    Put the key in your pocket, and verify that the pressure gauge is showing zero. 6. Remove the hopper on the SP 305 by removing all of the hopper mount bolts. 7. Place a 1 1/8” socket on an impact wrench, and remove the center mount bolt (Figure 47).
  • Page 60
    The actual act of changing and aligning the material cylinders was the subject of a service bulletin in 1986. The procedure still applies today. Contact Schwing’s Service Department at (651) 429-0999 if you need a copy of the bulletin.
  • Page 61
    Home Print Print Home SP 305 OPERATION MANUAL APPENDIX Hydraulic Oil Viscosity Chart …………..62 Torque Specifications for SAE Bolts …………63 Recommended Emergency Hose Kit…………. 64 Fitting Wrench Sizes …………….64 Maintenance Checklist…………….66 Weld-on Ends / Coupling Comparison……….. 67 Output Charts ………………
  • Page 62: Appendix

    Temperature of Hydraulic Oil 100 110 Cold Start Limit (very thick oil) Optimum Operating Viscosity Minimum permissible viscosity 100 110 104 122 140 158 176 194 212 230 248 C = degrees Celsius F = degrees Fahrenheit Operation Manual — SP 305 revDate…

  • Page 63: Torque Specifications For Sae Bolts

    The following charts show the tightening torques specified for the bolts used on PH series pumps. The Schwing equipment uses two different types of bolts; charts are to be followed unless a different torque one has a black finish and the other has a dychromate specification is indicated for a particular procedure.

  • Page 64: Recommended Emergency Hose Kit

    Appendix Recommended Emergency Hose Kit Schwing recommends that you carry one of each of the following hoses on the unit in case you blow a hose on the job. Each size listed represents the longest hose of each diameter that is installed on the unit at the factory.

  • Page 65
    (in.) (in.) 8 mm 1 / R 1 / R 1 / R 16 mm 0 mm mavbanjo.eps End Cap Part of Stem 1 / R 16 mm 5 mm Operation Manual — SP 305 Startup 250:Users:Danny:Desktop:Operation manuals:line pumps:maverick (P305):Appendix.fm…
  • Page 66: Maintenance Checklist

    Change oil for temp. reasons ……X ……….48 Checking the accumulator ……X ……….48 Change oil for age reasons ……….X……..49 D = daily, W = weekly, M = monthly, SA = semi annually, A = annually Operation Manual — SP 305 revDate…

  • Page 67: Weld-On Ends / Coupling Comparison

    NOTE: All pressure ratings listed refer to 5 inch (125mm) diameters in like-new condition. Other pressures would apply to other sizes. Operation Manual — SP 305 Startup 250:Users:Danny:Desktop:Operation manuals:line pumps:maverick (P305):Appendix.fm…

  • Page 68: Output Charts

    Slewing cylinder 80 / 45 x 185 SAIE 5240-032 and revision date Rev. 081997 THE PERFORMANCE CURVE INDICATES THAT THERE IS NO ALLOWANCE FOR are listed here. FILLING EFFICIENCY OF THE CONCRETE CYLINDER. Init. 000026.eps Operation Manual — SP 305 revDate…

  • Page 69
    21). NUMBER OF STROKES (stroke / min.) SIDE OIL VOLUME (liter / min.) 15.5 NUMBER OF STROKES PISTON (stroke / min.) SIDE OIL VOLUME (liter / min.) Operation Manual — SP 305 Startup 250:Users:Danny:Desktop:Operation manuals:line pumps:maverick (P305):Appendix.fm…
  • Page 70
    1st Pump 2nd Pump Breakpoint specification Liters/min Total Liters/min Total (read on meter) (for plotting) (read on meter) (for plotting) 0 bar 100 bar breakpoint breakpoint 150 or 200 bar 250 bar 300 bar 000031.eps Operation Manual — SP 305 revDate…
  • Page 71
    CONCRETE OUTPUT (cu yd / h) NUMBER OF STROKES (stroke / min.) SIDE OIL VOLUME (liter / min.) 15.5 NUMBER OF STROKES PISTON (stroke / min.) SIDE OIL VOLUME (liter / min.) Operation Manual — SP 305 Startup 250:Users:Danny:Desktop:Operation manuals:line pumps:maverick (P305):Appendix.fm…
  • Page 72
    1st Pump 2nd Pump Breakpoint specification Liters/min Total Liters/min Total (read on meter) (for plotting) (read on meter) (for plotting) 0 bar 100 bar breakpoint breakpoint 150 or 200 bar 250 bar 300 bar 000030.eps Operation Manual — SP 305 revDate…
  • Page 73
    If the plotted curve matches the specification plot for a while but the breakpoint is too high or too low, it is possible to make an adjustment. Contact Schwing America’s Service Department for the procedure. Operation Manual -…
  • Page 74: Using A Nomograph

    General information power output of the hydraulic pumps only. (All the If you have read the original Schwing America power from the truck engine is normally not available publication Nomographs—A Guide to Usage, you will to the concrete pump and should not be used for power notice several changes in this document.

  • Page 75
    This through the individual quadrants. means that when we are actually pumping, we will need an output rate of 75 ÷.75 = 100 yd /hr. Operation Manual — SP 305 Startup 250:Users:Danny:Desktop:Operation manuals:line pumps:maverick (P305):Appendix.fm…
  • Page 76: The Quadrants

    The unit is usually number on a truck-mounted unit. It is the Kw designed so maximum output can be achieved only at multiplied by a constant (550) that has several Operation Manual — SP 305 revDate…

  • Page 77
    Pipeline diameter in inches 6″ 5″ 4.5″ 4″ Make a 90˚ turn when you intersect with the pipeline diameter that applies to your job. 000023.eps Figure 52 Upper right quadrant—Pipeline diameter Operation Manual — SP 305 Startup 250:Users:Danny:Desktop:Operation manuals:line pumps:maverick (P305):Appendix.fm…
  • Page 78
    40 x 3 = 120. feet (for the rubber hose) Total = 527.0 feet Round down to 500 feet to make it easy to use the chart (Figure 54). Figure 53 Calculating proportional values Operation Manual — SP 305 revDate…
  • Page 79
    Pumpability of the concrete 2.5″ Make a 90˚ turn when you intersect with the slump that applies to your job. 3″ 000020.eps 4″ 5″ 6″ Slump of fresh concrete in inches Operation Manual — SP 305 Startup 250:Users:Danny:Desktop:Operation manuals:line pumps:maverick (P305):Appendix.fm…
  • Page 80
    Plotting the intersection of our hypothetical job again, hr. The PF of this job is: you can see that it falls within the power zone of the hydraulic pumps (Figure 57). PF = (627 x 100) Operation Manual — SP 305 revDate…
  • Page 81
    132 kW 3000 2800 2600 2400 2200 2000 1800 1600 1400 1200 1000 800 600 400 200 P (in PSI) 000018.eps Figure 57 Same model pump with larger Kw hydraulic pumps Operation Manual — SP 305 Startup 250:Users:Danny:Desktop:Operation manuals:line pumps:maverick (P305):Appendix.fm…
  • Page 82: Minimum Pipe Wall Thickness

    This chart does not apply to double-wall pipe. Double wall pipe can be checked by inspecting the inside of the pipe. If the insert is intact, the pipe is okay. If the insert is worn through, the pipe must be replaced. Contact your pipe supplier for the pressure capacity of your double-wall pipe. Operation Manual — SP 305 revDate…

  • Page 83: Pictograms

    Home Print Print Home Appendix Pictograms Shown below are the pictograms used on the SP 305 along with a brief description of each. REMOTE CONTROL BOX Concrete pump forward reverse OPERATOR’S PANEL Concrete pump Local / Remote forward Pump ON Local control…

  • Page 84: Decal Location Guide

    30394795 30309999C 30333268 30390771 30335000A 30336985 ENGINE MAINTENANCE 30364521 30332668B 30390207 30301733F 30306123C 30390771 30362340 30393651 30364520A 30363822 30390178 30394795 30309999C 30390772 30333578 30390771 30336985 30390161 30364521 30390771 10/01/04 Rev 1 P 305 30364520A Operation Manual — SP 305 revDate…

  • Page 85
    30350290 30355137 30337004A 30390566 30390207 30337004A 30334976B 30324599C 30350290 HYDRAULIC 30392272 30319872D SPECIFICATION 30312146A 30309998C 30309998C 30334976B 30355887 30309998C 30302078C 30390771 30390771 30363739 30319869C 30332962 10/01/04 Rev 1 P 305 Operation Manual — SP 305 Startup 250:Users:Danny:Desktop:Operation manuals:line pumps:maverick (P305):Appendix.fm…
  • Page 86: Glossary Of Terms

    flow. (Lightning is a than lightweight concrete. All calculations for the good example of this.) See also: Electrocution operation manuals and specifications of concrete pumps are based upon 150 pounds per cubic Operation Manual — SP 305 revDate…

  • Page 87
    3° of level. Foreign Material Material that was never intended to be pumped but ends up in the concrete hopper. Examples of Operation Manual — SP 305 Startup 250:Users:Danny:Desktop:Operation manuals:line pumps:maverick (P305):Appendix.fm…
  • Page 88
    Operational Area The area around a working piece of equipment or point of discharge where dangers can be encountered because of the nature of the Operation Manual — SP 305 revDate…
  • Page 89
    Resistance to discharge and the pump operator. The spotter movement then becomes overpowering, and the uses two-way radios or hand signals to direct the concrete stops. Increasing pressure to try to Operation Manual — SP 305 Startup 250:Users:Danny:Desktop:Operation manuals:line pumps:maverick (P305):Appendix.fm…
  • Page 90: Additional Reading Material

    4 of this safety manual. • Pumping Concrete and Concrete Pumps, Karl Transport Position Ernst v. Eckardstein. F. W. Schwing GmbH, “Transport Position” refers to the position of the 1983. boom during transport. For transport, the boom •…

  • Page 91: List Of Lubricants And Nitrogen

    Grease for gears and Castrol Industrial-Optimoly Paste White spline couplers Grease for autogreaser Mobil Grease HP or CM-S Any brand of dry nitrogen is suitable for Dry nitrogen recharging accumulators Materials.eps Operation Manual — SP 305 Startup 250:Users:Danny:Desktop:Operation manuals:line pumps:maverick (P305):Appendix.fm…

  • Page 92
    HS 68 * Rando HD 46 is installed in new machines at the Schwing Factory — standard ** Rando HDZ is available for installation in new machines from the Schwing Factory — optional • The following table shows the characteristics of Rando HD 46. You may use this information for comparison with other brands.
  • Page 93
    Corena — H 150 Aral Motanol — HE 100 Motanol — HE 150 Energol — RC 100 Energol — RC 150 Wintershall Wiolan — CD 100 Wiolan — CD 150 Operation Manual — SP 305 Startup 250:Users:Danny:Desktop:Operation manuals:line pumps:maverick (P305):Appendix.fm…
  • Page 94
    Starplex 2 Mobil Mobilgrease HP Shell Alvania EP — 2 • Shell Alvania is installed in new machines at the Schwing factory. • Any equivalent grease may be used. B) For all other bearings Brand Viscosity / Pressure rating 2 / EP…
  • Page 95: Hydraulic Schematic-Concrete Pump Sp305 — Schematic

    Home Print Print Home Appendix Hydraulic Schematic—Concrete Pump SP305 — Schematic Operation Manual — SP 305 Startup 250:Users:Danny:Desktop:Operation manuals:line pumps:maverick (P305):Appendix.fm…

  • Page 96: Electrical Schematic Sp305 — 2004 Electric

    Home Print Print Home Appendix Electrical Schematic SP305 — 2004 Electric Operation Manual — SP 305 revDate…

  • Page 97: Electric Schematic Ce/Tier Iii Sp305

    Home Print Print Home Appendix Electric Schematic CE/Tier III SP305 Operation Manual — SP 305 Startup 250:Users:Danny:Desktop:Operation manuals:line pumps:maverick (P305):Appendix.fm…

  • Page 98: Nomograph Sp 305

    Print Print Home Appendix Nomograph SP 305 Number: Max Q Model: P 305 102 l/m Revision date: 071305 Power: 30 Kw 36 Kw (17069) TK 900 (14225) TK 750 Q in yd 3 /hr. Operation Manual — SP 305 revDate…

  • Page 99: Output Chart Available Upon Request

    Home Print Print Home Appendix Output Chart available upon request Operation Manual — SP 305 Startup 250:Users:Danny:Desktop:Operation manuals:line pumps:maverick (P305):Appendix.fm…

  • Page 100
    Home Print Print Home Appendix NOTES Operation Manual — SP 305 revDate…
  • Page 101: Index

    Home Print Print Home SP 305 OPERATION MANUAL INDEX…

  • Page 102: Alphabetical Index

    ……….67 glossary of terms, alphabetical ……86 couplings greasing grooved type ……….67 list of lubricants ……..91 heavy-duty type ………67 pivot yoke ……….24 male/female o-ring type ……67 metric type ……….67 victaulic type ……….67 hoses and fittings Operation Manual — SP 305 revDate…

  • Page 103
    ……….25 monthly ………… 47 semiannual ……….48 pumpkit maintenance checklist ……..66 model number ……….8 manufacturer’s statement ……..6 mixes concrete ………….27 quadrants mixing nomograph ……….76 slurry …………28 model number Operation Manual — SP 305 Startup 250:Users:Danny:Desktop:Operation manuals:line pumps:maverick (P305):pHseriesIOM.fm…
  • Page 104
    ……….27 starting the pump instructions ……….28 stone size guide …………22 switch breakaway ……….23 thermometer oil temp ………….22 torque specifications metric bolts ……….63 towing the unit ……….22 troubleshooting checking your hydraulic pumps ….70 Operation Manual — SP 305 revDate…

Бетононасосы

Delivery line systems (ENG).pdf

2.05 МБ

скачать

Стационарные бетононасосы

Стационарные бетононасосы Putzmeister CT_2632_EN

2.66 МБ

скачать

Одобренные гидравлические жидкости

209.48 КБ

скачать

Бетонные технологии.pdf

6.72 МБ

скачать

Стационарные бетононасосы Putzmeister

2.03 МБ

скачать

Бетононасос BSA 1004 E

Бетононасос BSA 1004 E

467.65 КБ

скачать

Бетононасос BSA 1005 D

Техническая информация BSA 1005 D

975.15 КБ

скачать

Бетононасос BSA 1005 E

Техническая информация BSA 1005 D3B C

235.17 КБ

скачать

Техническая информация BSA 1005 E C

265.85 КБ

скачать

Бетононасос BSA 1406 E

Бетононасос BSA 1406 E

461.87 КБ

скачать

Бетононасос BSA 1407 D

Стационарные бетононасосы для ДСК и ЗЖБИ (web)

338.17 КБ

скачать

Техническая информация BSA 1407

183.79 КБ

скачать

Бетононасос BSA 1407 RMC

Стационарные бетононасосы для ДСК и ЗЖБИ (web)

338.17 КБ

скачать

Техническая информация BSA 1407

183.79 КБ

скачать

Бетононасос BSA 1408 E

Техническая информация BSA 1408

143.15 КБ

скачать

Бетононасос BSA 1409 D

Техническая информация BSA 1409 D

142.58 КБ

скачать

Бетононасос BSC 1409 D

BSC бетононасосы на гусеничном ходу проспе́кт RU.pdf

3.14 МБ

скачать

Бетононасос BSA 1410 D

BSA1410D_FFH_Data sheet.pdf

1.05 МБ

скачать

Бетононасос BSA 2108 HP E

Технические характеристики BSA2108 HP E

215.93 КБ

скачать

Бетононасос BSA 2109 H D

Техническая информация BSA 2109

170.42 КБ

скачать

Бетононасос BSA 2109 H E

BSA 2109 H D_E Typenblatt DE.pdf

211.2 КБ

скачать

BSA 2109 H D_E Data Sheet EN.pdf

211.16 КБ

скачать

Бетононасос BSA 2110 HP D

Техническая информация BSA 2110

157.84 КБ

скачать

Бетононасос BSA 14000 HP-D

Техническая информация BSA 14000

141.27 КБ

скачать

Бетоноводы

Бетоноводы Putzmeister каталог.pdf

2.96 МБ

скачать

Автобетононасосы

Бетонные технологии

6.72 МБ

скачать

Innovation for safety (ENG)

482.45 КБ

скачать

Safely bringing you more options (ENG)

1.63 МБ

скачать

Автобетононасосы Putzmeister каталог 2015

4.29 МБ

скачать

Автобетононасосы Putzmeister CT_1700_EN

18.07 МБ

скачать

Одобренные гидравлические жидкости

209.48 КБ

скачать

Автобетононасос M 20-4

Техническая информация BSF20-4

257.96 КБ

скачать

Автобетононасос M 24-4

Truck-mounted concrete pump M 24-4 (ENG)

820.85 КБ

скачать

Техническая информация BSF24-4

160.49 КБ

скачать

Автобетононасос M 31-5

Автобетононасос Putzmeister BSF 31-5 CT_2128_EN

8.33 МБ

скачать

Truck-mounted concrete pump M 31-5 (ENG)

858.15 КБ

скачать

Техническая информация BSF31-5

252.38 КБ

скачать

Автобетононасос М 36-4

Автобетононасос 36-4 (RUS)

1.11 МБ

скачать

Техническая информация BSF36-4

1.11 МБ

скачать

Автобетононасос Putzmeister BSF 36-4 CT_4439_EN

1.29 МБ

скачать

Автобетононасос М 36-4 LW, Volvo FM 330

Автобетононасос 36-4 (RUS)

1.11 МБ

скачать

Техническая информация BSF36-4

1.11 МБ

скачать

Автобетононасос Putzmeister BSF 36-4 CT_4439_EN

1.29 МБ

скачать

Автобетононасос M 38-5

Автобетононасос 38-5 (RUS)

1.04 МБ

скачать

Техническая информация BSF 38-5

644.72 КБ

скачать

Автобетононасос Putzmeister BSF 38-5 CT_4468_EN

997.38 КБ

скачать

Автобетононасос M 38-5 (8×4)

Автобетононасос 38-5 (RUS)

1.04 МБ

скачать

Техническая информация BSF 38-5

644.72 КБ

скачать

Автобетононасос Putzmeister BSF 38-5 CT_4468_EN

997.38 КБ

скачать

Автобетононасос М 42-5 LW, Volvo FM 460

Автобетононасос 42-5 (RUS)

1.15 МБ

скачать

Техническая информация BSF 42-5

746.09 КБ

скачать

Автобетононасос М 42-5

Автобетононасос 42-5 (RUS)

1.15 МБ

скачать

Техническая информация BSF 42-5

746.09 КБ

скачать

Автобетононасос M 46-5

Автобетононасосы BSF46-5 BSF47-5

4.25 МБ

скачать

Техническое описание BSF 46-5

1.12 МБ

скачать

Автобетононасос M 47-5 (new GEN)

Автобетононасос BSF47-5

3.61 МБ

скачать

Автобетононасосы 46-5 47-5 2016

2.62 МБ

скачать

Автобетононасос M 56-5

Техническая информация BSF 56-5

685.05 КБ

скачать

Автобетононасос M 62-6

Truck-mounted concrete pumps M 62-6 M 63-5 (ENG)

435.12 КБ

скачать

Техническая информация BSF 62-6

750.31 КБ

скачать

Автобетононасос M 63-5

Truck-mounted concrete pumps M 62-6 M 63-5 (ENG)

435.12 КБ

скачать

Техническая информация BSF 63-5

778.49 КБ

скачать

Распределительные стрелы

Стационарные распределительные стрелы 2016

2.78 МБ

скачать

Rotary distributors (ENG)

1.38 МБ

скачать

Бетонные технологии

6.72 МБ

скачать

Одобренные гидравлические жидкости

209.48 КБ

скачать

Для монтажа на секциях кранов

Стационарные распределительные стрелы MX 2016

2.78 МБ

скачать

Круговые гидравлические распределительные стрелы

Круговые механические распределительные стрелы

Распределительные стрелы Putzmeister RV CT_4095_EN

1.99 МБ

скачать

Стационарные бетононасосы для ДСК и ЗЖБИ (web)

338.17 КБ

скачать

С гидравлическим подъемом

Распределительные стрелы MXR 35-4 CT_4786_EN

3.48 МБ

скачать

Стационарные бетононасосы для ДСК и ЗЖБИ (web)

338.17 КБ

скачать

Стационарные распределительные стрелы MX 2016

2.78 МБ

скачать

Растворная техника (растворонасосы)

Растворная техника — Области применения 2017-2018

6.14 МБ

скачать

Каталог Растворная техника 2019-2020

3.18 МБ

скачать

Пневмонагнетатели

Растворная Техника Putzmeister — Области применения 2015

1.23 МБ

скачать

Растворная техника Putzmeister — Каталог 2019-2020

11.07 МБ

скачать

Brinkmann EstrichBoy 2016

3.01 МБ

скачать

Mixokret M 760

Растворонасос Putzmeister M760 2018

385.58 КБ

скачать

Mixokret M 740

Растворонасос Putzmeister M740 2018

385.81 КБ

скачать

Пневмонагнетатель нового поколения Putzmeister Mixokret M 740

1.21 МБ

скачать

Brinkmann Estrich Boy DC 450

Специалисты по наливным самовыравнивающимся полам

2.67 МБ

скачать

Каталог Brinkmann 2016

3.01 МБ

скачать

Новый Brinkmann 450 сырой перевод

294.03 КБ

скачать

Штукатурные станции

Растворная Техника Putzmeister — Области применения 2015

1.23 МБ

скачать

Растворная техника Putzmeister — Каталог 2019-2020

11.07 МБ

скачать

Шнековые насосы

Растворная Техника Putzmeister — Области применения 2015

1.23 МБ

скачать

Растворная техника Putzmeister — Каталог 2019-2020

11.07 МБ

скачать

SP 11

Растворонасос Putzmeister SP11 2018

302.2 КБ

скачать

Cравнение обычных и шлангов от PM MM

259.21 КБ

скачать

S5

Растворонасос Putzmeister S5 2018

1.18 МБ

скачать

Поршневые насосы

Растворная Техника Putzmeister — Области применения 2015

1.23 МБ

скачать

Растворная техника Putzmeister — Каталог 2019-2020

11.07 МБ

скачать

P13

Растворонасос Putzmeister P13 2018

366.73 КБ

скачать

Cравнение обычных и шлангов от PM MM

259.21 КБ

скачать

Поршневой растворонасос Putzmeister P13.pdf

1.03 МБ

скачать

P 718

Растворонасос Putzmeister P718 2018

2.12 МБ

скачать

Cравнение обычных и шлангов от PM MM

259.21 КБ

скачать

P 715

Cравнение обычных и шлангов от PM MM

259.21 КБ

скачать

Смесительные насосы

Растворная Техника Putzmeister — Области применения 2015

1.23 МБ

скачать

Растворная техника Putzmeister — Каталог 2019-2020

11.07 МБ

скачать

Затирочная машина по бетону

Растворная Техника Putzmeister — Области применения 2015

1.23 МБ

скачать

Растворная техника Putzmeister — Каталог 2019-2020

11.07 МБ

скачать

Торкрет оборудование (торкрет-установка)

UT-4754-4-RU-General-250821-Digital.pdf

1.09 МБ

скачать

SPM 500 Wetkret

Техническая информация SPM 500 Wetkret

660.78 КБ

скачать

SPM 715 Synchro

Техническая информация SPM 715 Synchro

783.78 КБ

скачать

SPM 4210 Wetkret

Техническая информация SPM 4210 Wetkret

628.43 КБ

скачать

Sika-PM 4207

Sika-PM 4207.pdf

753.13 КБ

скачать

Aliva-237

Sika Aliva catalogue 2015

3.69 МБ

скачать

Aliva-257

Sika Aliva catalogue 2015

3.69 МБ

скачать

Aliva-267

Sika Aliva catalogue 2015

3.69 МБ

скачать

Aliva-252

Sika Aliva catalogue 2015

3.69 МБ

скачать

Aliva-263

Sika Aliva catalogue 2015

3.69 МБ

скачать

Aliva-246.5

Sika Aliva catalogue 2015

3.69 МБ

скачать

Aliva-403.3

Sika Aliva catalogue 2015

3.69 МБ

скачать

Aliva-403.5

Sika Aliva catalogue 2015

3.69 МБ

скачать

Aliva-302

Sika Aliva catalogue 2015

3.69 МБ

скачать

Aliva-503

Sika Aliva catalogue 2015

3.69 МБ

скачать

Торкрет-стрела для проходки вертикальных стволов

Sika Aliva catalogue 2015

3.69 МБ

скачать

Бункер Aliva Дополнительный приёмный бункер

Sika Aliva catalogue 2015

3.69 МБ

скачать

Wetkret 3

Техническая информация Wetkret 3

589.33 КБ

скачать

Wetkret 4

Техническая информация Wetkret 4

522.21 КБ

скачать

Wetkret 5

Техническая информация Wetkert 5 4

1.86 МБ

скачать

Торкретирование огнеупорных материалов

Шахтное и тоннельное оборудование

Mixkret-RU-26032021.pdf

2.71 МБ

скачать

Автобетоносмеситель MIXKRET 3

Техническая информация Mixlret 3

603.91 КБ

скачать

Автобетоносмеситель MIXKRET 4

Техническая информация Mixlret 4

459.92 КБ

скачать

Автобетоносмеситель MIXKRET 5

Техническая информация Mixlret 5

411.39 КБ

скачать

Автобетоносмеситель MIXKRET 6

Техническая информация Mixlret 6

423.03 КБ

скачать

Бетоносмесительные заводы и узлы (БСУ), бетонно-растворные узлы (БРУ)

Шламовые пульповые насосы и бункеры

Putzmeister Performance Line (ENG)

2.53 МБ

скачать

Решения для утилизации отходов бурения в нефтегазовои области (RUS)

550.64 КБ

скачать

Экологические и экономические решения (RUS)

5.18 МБ

скачать

Модели шламовых пульповых насосов

PUMI

Автобетононасос со смесителем PUMI CT_4689_EN

4.05 МБ

скачать

PUMI 2016

2.69 МБ

скачать

Одобренные гидравлические жидкости

209.48 КБ

скачать

PUMI 21-3.67 Q

Техническое описание PUMI 21-3

812.29 КБ

скачать

PUMI 2016

2.69 МБ

скачать

PUMI 25-4 Q / CS / S

Техническое описание PUMI® 25-4.77 S

687.43 КБ

скачать

Техническое описание PUMI® 25-4.67 CS

613.82 КБ

скачать

Техническое описание PUMI® 25-4.67 Q

627.86 КБ

скачать

PUMI 2016

2.69 МБ

скачать

PUMI 28-4 S / CS / Q

Техническое описание PUMI® 28-4.77 S

697.03 КБ

скачать

Техническое описание PUMI® 28-4.67 CS

623.4 КБ

скачать

Техническое описание PUMI® 28-4.67 Q

637.46 КБ

скачать

PUMI 2016

2.69 МБ

скачать

Автобетоносмесители / Автомиксеры

Бетонные технологии

6.72 МБ

скачать

Intermix-Автобетоносмесители (ENG)

999.46 КБ

скачать

Putzmeister Автобетоносмесители CT_4816_EN

240.41 КБ

скачать

Автобетоносмесители Putzmeister CT_4505_EN

1.84 МБ

скачать

Буферный накопитель P7

Elemento Prefabbricato Prospetto IT.pdf

3.29 МБ

скачать

Elements Prefabriques Brochure FR.pdf

3.29 МБ

скачать

Fertigteileindustrie Prospekt DE.pdf

3.29 МБ

скачать

Piezas Prefabricadas Catálogo ES.pdf

3.25 МБ

скачать

Precast Brochure EN.pdf

3.28 МБ

скачать

сборных элементов бетонных конструкций проспе́кт RU.pdf

3.37 МБ

скачать

Телескопические ленточные транспортеры

Telebelt® TBS 130 & TBS 600 (ENG)

532.57 КБ

скачать

Бетонные технологии

6.72 МБ

скачать

BRINKMANN Trans Mix

TransMix 2016

1.81 МБ

скачать

Мобильная система транспортировки жидких растворов

Мобильная система транспортировки традиционных цементных растворов

Оборудование для заводов ЖБИ и ДСК

Autocor 24-4 H-HLS

Autocor 24-4.16HLS Data Sheet EN.pdf

472.32 КБ

скачать

Elemento Prefabbricato Prospetto IT.pdf

3.29 МБ

скачать

Elements Prefabriques Brochure FR.pdf

3.29 МБ

скачать

Fertigteileindustrie Prospekt DE.pdf

3.29 МБ

скачать

Piezas Prefabricadas Catálogo ES.pdf

3.25 МБ

скачать

Precast Brochure EN.pdf

3.28 МБ

скачать

сборных элементов бетонных конструкций проспе́кт RU.pdf

3.37 МБ

скачать

Роторный насос BQ 06

BQ 06 Data Sheet EN.pdf

244.96 КБ

скачать

BQ 06 Fiche Téchnique FR.pdf

239.87 КБ

скачать

BQ 06 Typenblatt DE.pdf

240.24 КБ

скачать

Elemento Prefabbricato Prospetto IT.pdf

3.29 МБ

скачать

Elements Prefabriques Brochure FR.pdf

3.29 МБ

скачать

Fertigteileindustrie Prospekt DE.pdf

3.29 МБ

скачать

Piezas Prefabricadas Catálogo ES.pdf

3.25 МБ

скачать

Precast Brochure EN.pdf

3.28 МБ

скачать

сборных элементов бетонных конструкций проспе́кт RU.pdf

3.37 МБ

скачать

Мобильные бетонные заводы

SIMEM Производственная программа

823.12 КБ

скачать

Быстровозводимые бетонные заводы EAGLE, в наличии

SIMEM Супермобильный завод EAGLE

1.44 МБ

скачать

Супермобильные заводы MMX-5000

SIMEM Производственная программа

823.12 КБ

скачать

Вам понадобится Adobe Acrobat для просмотра PDF файлов. Нажмите здесь, чтобы загрузить Adobe Acrobat бесплатно.

Машины
для транспортирования

бетонной
смеси и растворов.

Бетононасосы
и пневмонагнетатели.

Способ
доставки бетонов и растворов от
смесительной установки к месту их
укладки и необходимое для этого
оборудование выбирают в зависимости
от характера сооружения, общего объёма
укладываемой смеси, суточной потребности
в смеси, высоты её подъёма и дальности
горизонтального перемещения.

Дальность
подачи смеси бетононасосами по
горизонтальному бетоноводу достигает
400м,
по вертикали – 70м.
Монтируя последовательно ряд бетононасосных
установок, можно увеличить дальность
и высоту подачи.

При
любом способе транспортирования смесь
должна предохраняться от расслаивания
на составные части.

В
большинстве случае при выполнении
больших объёмов бетонных работ
экономически целесообразно транспортирование
бетонной смеси по трубам при помощи
бетононасосов. При необходимости
транспортирования бетона от центральных
бетонных установок на удалённые
строительные объекты лучшими транспортными
средствами, обеспечивающими сохранение
качества бетона, являются автобетономешалки.

а
б

в
г

Рис.1.
Автобетононасосы
в работе:

а
— монолитное строительство; б

строительство стены, укрепление откоса;

в
– заливка фундамента; г
– заливка полов.

В
современных технологиях строительства
важнейшую роль играет повышение
производительности работ, экономия
времени, рабочей силы, и в конечном
счете, финансовых затрат. Использование
механизированного оборудования позволяет
решить эту задачу. Одним из видов
профессиональной строительной техники
является бетононасос.

Назначение
этой установки — транспортировка
приготовленной бетонной смеси
непосредственно к месту ее заливки с
применением бетоновода, состоящего из
отдельных секций с быстроразъемными
соединениями и специальных распределительных
стрел.

Подача
бетона по трубам при возведении монолитных
сооружений по сравнению с его подачей
ленточными конвейерами или кранами
повышает производительность труда и
снижает себестоимость работ. Такой
способ транспорта бетона позволяет
работать в стеснённых условиях и
труднодоступных местах, где другие виды
подачи не могут быть применены.

Бетононасос
– это машина для нагнетания бетонной
смеси к месту её укладки (в пределах
строительной площадки) для оперативного
и качественного строительства
разнообразных объектов с помощью гибкого
бетоновода, что также дает возможность
для нагнетания бетона в различные
плоскости.

Считается,
что подача бетона с помощью бетононасосов
существенно улучшает качество
укладываемого бетона. Это объясняется
тем, что при передаче раствора бетона
осуществляется дополнительное
перемешивание, что повышает структуру
укладываемого бетона.

Классификация:

А).
Конструктивно,
в зависимости от назначения, бетононасосы

подразделяются
на три
основные категории
:

1)

автобетононасос;

2)

стационарный прицепной бетононасос;

3)

автобетононасос со смесителем.

а
б

в

Рис.2.
Бетононасосы:

а
— стационарный прицепной бетононасос;
б
– автобетононасос;

в
— автобетононасос со смесителем (АБНС-29).

Автобетононасосы
– это строительное оборудование,
предназначенное для подачи бетона к
месту укладки, как в горизонтальном,
так и в вертикальном положении.
Автобетононасос устанавливается на
автомобильные шасси и состоит из
раздаточной стрелы, системы опоры и
бетононасоса. В зависимости от марки
автобетононасоса, длина стрелы
бетононасоса может меняться в большую
или меньшую сторону.

Производительность
автобетононасоса может достигать до
200
м³/час,
а высота подачи бетона до 48
метров.
Некоторые модели автобетононасосов
могут вращаться вокруг вертикальной
оси или оснащаться миксерами для
перемешивания бетона. В целом же
функциональных возможностей даже самого
простого автобетононасоса вполне
хватает для укладки бетона на довольно
большие площади.

Управление
работой автобетононасоса может
осуществляться либо из кабины водителя,
либо с пульта, установленного на
автомобильные шасси. Работу автобетононасоса
можно контролировать и с помощью пульта
дистанционного управления. Такой пульт
может передавать сигналы по радио или
кабелю, подключённому к автобетононасосу.

Подача
материала из автобетононасоса производится
по специальной трубе, которая называется
бетоновод. Бетоновод надёжно крепится
к раздаточной стреле автобетононасоса,
что полностью исключает потери материала
в процессе подачи к месту укладки. Если
укладку бетона планируется проводить
в зимнее время, бетоновод следует
утеплить или обогреть паром.

Стационарный
бетононасос

– спецтехника, которая, в основном,
предназначена для строительства
многоэтажных зданий. Для более дальней
подачи бетонной смеси на бетононасосе
устанавливается стрела (труба).
Стационарные агрегаты подачи бетона
(бетононасосы) отличаются следующими
техническими характеристиками:
производительность от 15
до 85
м³/час;
подача бетонной смеси может осуществляться
до 150
метров
по вертикали, и до 450
метров
по горизонтали. Работа стационарных
бетононасосов может обеспечиваться
двигателями, работающими как на дизельном
топливе, так и электричестве.

Они
предназначаются для объектов с малым
объёмом работ и представляют собой
лёгкие мобильные машины на колёсном
ходу или салазках.

Передвижные
смесители используются при небольших
объемах строительных и ремонтно-строительных
работ (с
небольшим объёмом замеса)
на рассредоточеных объектах, представляют
собой лёгкие мобильные машины на колёсном
ходу или салазках; а стационарные входят
в состав технологических линий
бетонорастворосмесительных установок
средней и большой производительности
бетонных и растворных заводов.

Стационарные
отличаются большей мощностью, однако
не имеют стрелы для подачи бетонной
смеси.

Б).
По
типу привода
:

■ кривошипно-шатунные;

■ гидравлические
бетононасосы;

■ пневматические
бетононасосы.

В).
По
количеству цилиндров
:

■ одноцилиндровые;

■ двухцилиндровые.

Г).
По
мобильности:

■ стационарные;

■ автобетононасосы.

Наиболее
эффективно использование бетононасоса
в следующих случаях:

• повышение
производительности труда при многоэтажном
строи-

тельстве;

• бетонирование
площадок, где в силу разных причин
затруднена

подача
бетона;

• бетонные
работы на высоте;

• имеются
препятствия, мешающие подъезду
автобетоносмесителя

и
др.

Технологический
процесс работы бетононасосов выглядит
следующим образом: бетон , по бетоноводам
поступает к месту укладки. Расстояние
и высота могут быть различными. Регулятор
оборотов, в зависимости от характеристик
бетона и расстояния, на которое
осуществляется перекачка, автоматически
устанавливает режим работы. Также
учитывается и температура воздуха.
Бетон перемешивается с помощью реверсной
системы.

Главные
достоинства бетононасосов:

выносливость и стабильность работы.
Технические характеристики позволяют
оборудованию работать в экономном
режиме. Т.к. оборудование может
использоваться круглый год, в том числе
в зимнее время, на бетононасосах
установлена система подогрева дизельного
топлива. Для защиты двигателя от перегрева
установлен агрегат, охлаждающий масло.

Обслуживать
бетононасосы несложно. Достаточно
использовать промывочный насос с водяным
пистолетом.

Общее устройство бетононасосов

Бетононасосы
поршневого типа

(с механическим приводом).
Отечественная
промышленность выпускает бетононасосы
поршневого типа производительностью
10, 20 и 40м3/час
с механическим и гидравлическим приводом.

Привод
от ДВС:

Принцип
работы бетононасоса заключается в
следующем: поступающая в приёмный бункер
6
бетонная смесь подвергается непрерывному
перемешиванию лопатками 5,
для того чтобы сохранить её однородность
и предупредить расслоение. Из бункера
смесь при помощи побудителя 7,
выполненного в идее лопастной мешалки.
Поступает через всасывающий клапан 8
в цилиндр 11
насоса.

Поршень
12
насоса совершает возвратно-поступательное
движение при помощи кривошипно-шатунного
механизма, коленчатый вал 2
которого приводится во вращение от
основного электродвигателя бетононасоса.
Движение поршня строго согласовано с
положением всасывающего 8
и нагнетательного 9
клапанов: при всасывающем движении
поршня (рис.а)
клапан 8
открывается, а клапан 9
закрывается; при нагнетательном положении
поршня (рис.б)
клапан 8
закрывается , а клапан 9
открывается. Синхронизация перемещений
поршня и клапанов достигается при помощи
кулисного механизма 1,
получающего качательное движение от
профильных кулаков на коленчатом валу,
и двух тяг 3
и 4,
связывающих каждую из кулис с клапанами.
Во время всасывающего движения поршня
бетонная смесь поступает в полость
цилиндра, а во время нагнетательного
движения выталкивается в трубопровод
10.

Рис.3.
Бетононасос с механическим приводом:

а

схема работы; б
— кинематическая схема;
І

всасывающее положение поршня; ІІ

нагнетательное положение поршня;

1
– кулисный механизм; 2
– коленчатый вал КШМ; 3
и
4
— тяги; 5
— лопасти; 6
– приёмный бункер; 7
— побудитель; 8
— ;всасывающий клапан; 9
– нагнетательный клапан; 10
— трубопровод; 11 – цилиндр насоса; 12 –
поршень насоса.

Привод
от электродвигателя
:

Бетононасосы
монтируются на сварной раме 15,
снабжённой лыжами 16
для возможности перемещения бетононасоса
на небольшие расстояния. Приёмный бункер
6
делается сварным из листовой стали, а
его внутренняя поверхность футеруется
сменными броневыми листами, защищающими
стенки бункера от износа. К бункеру
прикреплена верхняя площадка 20,
на которой монтируется привод 3,
4

и 5
вала смесителя 7
и крепится пускорегулирующее
электрооборудование 2
главного
привода. С этой площадки производится
наблюдение за поступлением в бункер
бетонной смеси. В нижней переходной
воронке бункера. В непосредственной
близости к всасывающему клапану,
установлен вал 8
побудителя. Привод вала побудителя
осуществляется с помощью цепной передачи
21,
27

от коленчатого вала 18.

Рабочая
часть бетононасоса состоит из клапанной
коробки 12
и цилиндра 13,
в котором перемещается поршень 17.
Внутренняя поверхность клапанной
коробки футеруется (футеровка
это
специальная отделка для обеспечения
защиты поверхностей от возможных
механических или физических повреждений)
сменными втулками из износоустойчивой
стали, а цилиндр – вставной гильзой.

Рис.4.
Бетононасос:

1
– главный электродвигатель; 2
– пускорегулирующее оборудование
главного привода;

3
; 4
и 5
– привод вала смесителя; 6
– приёмный бункер; 7
— смеситель; 8
– вал возбудителя; 9
– всасывающий клапан; 10
– нагнетательный клапан; 11
— ; 12
– клапанная коробка; 13
— цилиндр; 14

резиновый наконечник; 15
– сварная рама; 16
— лыжи; 17
— поршень; 18
– коленчатый вал; 19
— тяга; 20
– верхняя площадка; 21
и 27
– цепная передача; 22
и 23
– профилированные кулаки; 24
и 25
— кулисы; 26
— шатун.

Гильза
цилиндра сравнительно быстро изнашивается

Рис.5.
Детали бетоновода:

а
– комплект звеньев; 1
– прямое звено длиной 3м;
2
– прямое звено длиной 1,5м;
3
— прямое звено длиной 0,9м;
4

прямое звено длиной 0,6м;
5
– прямое звено длиной 0,3м;
6
– колено под углом 90°; 7
– колено под углом 45°; 8
– колено под углом22°30′; 9
– колено под углом 11°15′;

б

рычажный замок, соединяющий звенья
бетоновода; 1
и 5
– звенья бетоновода; 2
— поворотный рычаг; 3
– тяга; 4
– хомут;

в
– игольчатый клапан; 1
– крышка; 2
– иглы; 3
– иглодержатель.

Пневматические
бетононагнетатели
.
Предназначены
для перемещения порций бетона по трубам
при помощи сжатого воздуха.

Рис.6.
Пневматический бетононасос:

а

общий вид; б
— схема устройства; 1
— трубопровод; 2
— направляющий конус;

3
— воронка; 4
— конусный затвор; 5
— резервуар; 6
— сопла.

Дальность
подачи находится в пределах 150м.

Бетононасос
с гидравлическим приводом.

Частично
устраняет недостатки механического
привода. Они состоят из установленных
под расходным бункером-побудителем 2
двух рабочих цилиндров 4,
снабжённых двумя шиберными затворами-
вертикальным 7
и горизонтальным 6.
Движение поршням рабочих цилиндров и
шиберным затворам сообщается
маслоприводными цилиндрами 5
и 3.

Рис.7.
Бетононасос с гидравлическим приводом:

а
– общий вид; б
– схема движений вспомогательной стрелы
с бетоноводом; в
– принципиальная схема работы
бетононасоса; 1
— ; 2
– бункер-побудитель; 3
и
5
–маслоприводные цилиндры; 4
– два расходных цилиндра;; 6
– горизонтальный шиберный затвор; 7
– вертикальный шиберный затвор.

Принцип
работы такого бетононасоса можно
проследить на рис.в.
Правый рабочий цилиндр засасывает смесь
из приёмного бункера, а левый рабочий
цилиндр в это время выжимает её в
бетоновод 1
(положение І).
По достижении поршнями крайних положений
подаётся сигнал в систему управления
на изменение направления движения
поршней и шиберных затворов. При этом
горизонтальный затвор открывает доступ
смеси из бункера в левый цилиндр и
закрывает её поступление в правый
цилиндр. Вертикальный затвор открывает
вход смеси в бетоновод из правого
цилиндра и закрывает левый цилиндр
(положение ІІ).
Затем
цикл повторяется, и бетонная смесь
непрерывным потоком перемещается по
бетоноводу.

Бетононасосы
с гидравлическим приводом по сравнению
с механическим имеют меньше конструктивных
узлов и поэтому надёжнее в работе. Их
рабочие поршни движутся с постоянной
скоростью и не создают больших инерционных
нагрузок в отличие от кривошипно-шатунного
механизма. Производительность
бетононасосов с гидравлическим приводом
может регулироваться в широких пределах,
а повышение давления свыше установленного
предела исключается предохранительными
устройствами гидросистемы. Дальность
подачи таких бензонасосов больше, чем
у бетононасосов с механическим приводом.

Бетононасосы
с гидравлическим приводом комплектуются
сочленённой из нескольких звеньев
стрелой 8,
несущей на себе бетоновод. Стрела
крепится на поворотной платформе 9,
установленной на раме бетононасоса, и
может вращаться вокруг вертикальной
оси. Путём изменения гидравлическими
цилиндрами угла наклона между звеньями
обеспечивается перемещение головки
стрелы с концевым звеном бетоновода в
нужное положение (рис.б).
Этим в определённых условиях достигается
возможность подачи бетона к месту
укладки без монтажа бетоновода.

Конструктивно,
в зависимости от назначения, бетононасосы
подразделяются на три
основные категории
:

1)

автобетононасос;

2)

стационарный прицепной бетононасос;

3)

автобетононасос со смесителем.

1)
автобетононасос
– передвижное строительное оборудование,
установленное на базе грузового
автомобиля. Оборудование работает по
следующему принципу: посредством
распределительной стрелы бетонная
смесь подается из бетоносмесителя к
месту ее непосредственной укладки. При
необходимости стрелу наращивают
дополнительным бетоноводом. Тип шасси
грузового автомобиля возможен от двух-
до пятиосного, вылет распределительной
стрелы зависит от конструкции установки
и колеблется от 16,1
до 57
метров.

Рис.8.
Автобетононасос.

С
повышением требований к темпам и качеству
строительно-монтажных работ, инженерами
было разработано передвижное строительное
оборудование. В среде бетононасосной
техники были сконструированы
автобетононасосы – бетононасосы,
установленные на автомобильное шасси.

Основное
отличие автобетононасосов от стационарных
бетононасосов заключается в их
мобильности.

Автобетононасосы
предназначены для подачи свежеприготовленной
бетонной смеси в горизонтальном и
вертикальном направлениях распределительной
стрелой к месту укладки на строительных
объектах. Применение бетононасосов
значительно сокращает сроки возведения
зданий и сооружений, повышает качество
строительства, улучшает условия труда.

Автобетононасос,
также как и его стационарный собрат,
может работать в любых погодных условиях
с производительностью до 150
м3ас,
подавать бетон на высоту до 70
метров
и до 200
метров
по горизонтали.

Рис.9.
Внешний вид автомобильных бетононасосов.

Автобетононасосы
оборудуются амортизационной системой,
которая минимизирует колебания вызванные
работой гидравлики. Современные
автомобильные бетононасосы оборудуются
электронной системой контроля качества
подаваемого бетона, а также регулируется
распределение нагрузки на стрелу, что
уменьшает амплитуду колебаний конструкции.

Большим
плюсом автобетононасоса, позволившим
интенсивно использовать этот вид техники
при сооружении объекта Укрытие над
разрушенным реактором Чернобыльской
АЭС
,
является его мобильность. Это дало
возможность начать бетонирование стен
Саркофага дистанционно (на расстоянии)
и в короткий строк организовать весь
технологический процесс бетонирования.

Рис.10.Схема
работы бетоновода автомобильного

бетононасоса
(трехсекционная стрела)

Применение
автобетононасосов при ликвидации аварии
на ЧАЭС позволило существенно сократить
сроки выполнения работ, сократить
потребности в рабочей силе и снизить
затраты.

Потребность
в дистанционном бетонировании при
сооружении Саркофага

Сооружение
объекта Укрытие, по первоначальному
проекту, предусматривало полную изоляцию
(захоронение) всех помещений, относящихся
к 4-му блоку ЧАЭС. Но после анализа
радиационных условий в местах проведения
работ (внутри помещений и на территории
ЧАЭС), а также обследования строительных
конструкций здания позволили упростить
конструкцию объекта Укрытие.

При
возведении стен объекта Укрытие был
предусмотрен следующий порядок
бетонирования. Армоблоки поставлялись
на АЭС в готовом виде. На участке с
наиболее благоприятной радиационной
обстановкой осуществлялась сборка их
в блок-опалубку.

Собранный
блок доставлялся к месту расположения
стенки и после монтажа бетоноводов и
установки бетононасосов производилась
укладка в него бетонной смеси.

Рис.11.Схема
расположения бетононасосов при

строительстве
каскадной стены объекта Укрытие.

При
возведении некоторых наружных бетонных
стенок Укрытия армоблоки монтировались
на железнодорожных платформах. Количество
платформ определялось длинной стенки.
Для наиболее протяженной стенки
потребовалось 14
платформ,
рабочее место для сборки армоблоков
которой было определено в районе АБК-1,
т.е. на расстоянии 500-600
м
от места возведения стенки. При этом
для размещения платформ и доставки
опалубки к месту расположения стенки
использовался существовавших
железнодорожный путь.

Наибольшую
сложность представляли собой работы
по возведению каскадной стены высотой
5,75
м
в осях 43-51
вдоль ряда Ю.
Затем бетонировалось пространство
между этой стенкой и блоком Б
до верхней отметки стенки. На образованную
ступеньку максимально приблизившись
к развалу, устанавливалась опалубка:
армоблоки высотой 12
м,
для второй стенки за которую также
укладывался бетон, в результате
образовывалась вторая ступенька – ярус
каскадной стенки общей высотой 17,55
метров.
Аналогично первому и второму ярусам
возводились третий (общая высота 29,75
м
) и четвертый (общая высота 41.00м)
ярусы. Схема возведения каскадной стены
представлена на рисунке. При возведении
стенок внутри помещений армоблоки
устанавливались на место по отдельности.
В ряде случаев опалубка монтировалась
непосредственно на месте возведения
стенок.

Подача
бетона в армоблоки осуществлялась с
помощью передвижных и стационарных
бетононасосов, позволявших выносить
приемщики бетонной смеси на расстояние
150-200
метров
от мест установки армоблоков. К числу
использовавшихся бетононасосов относятся
Вортингтон (Worthington), Швинг (Schwing), Путцмейстер
(Putzmeister), БН-80-20.

Согласно
проекту защитной оболочки, разработанному
ВНИПИЭТ, при сооружении «Укрытия»
потребовалось уложить более 300
000
м3
бетона. При этом было смонтировано более
7
тысяч
тон

металлоконструкций. Работы были начаты
в конце мая 1986 года и окончены в ноябре
1986 года.

Устройство
автобетононасоса
.

Рис.12.
Автобетононасос:

1
– захватный крюк; 2
– сигнальные индикаторы; 3
– смазочная система; 4

фиксация
конечной позиции телескопического
устройства спереди; 5
– блок управления левой опорой; 6
– водяной насос, сливной кран; 7
– фиксирующее устройство транспортного
положения сзади; 8
– выключатель звукового сигнала
(клаксона); 9
– панель управления мешалки; 10

панель блока управления; 11
– панель управления водяного насоса;
12
– блок регулирования; 13 – блок управления
бетононасосом; 14
– блок управления мачтой; 15
– фиксирующее устройство транспортного
положения сзади; 16
– блок управления правой опорой; 17
– фиксирующее устройство конечной
позиции телескопического устройства
спереди.

Рис.13.Автобетононасос
CIFA
K48 XRZ

Автобетононасос
CIFA
К48 XRZ

монтируется на 4-х осное шасси, оснащен
5-секционной раздаточной стрелой B5RZ
48/44

с диаметром бетоновода 125мм
с RZ-образной
кинематикой раскрытия, Х-образными
выдвижными аутригерами, что ускоряет
установку бетононасоса и упрощает его
помещение на узких площадках. Стрела
снабжена системой BFC
(быстросъемного крепления бетоновода),
а пропорциональное управление раскрытием
стрелы позволяет оператору независимо
управлять раскрытием секций.

Основные
характеристики
:

• Компактная
и удобная конструкция, продуманная для
установки на четырехосное шасси.

• Задние
складывающиеся и передние складывающиеся
с телескопическим выдвижением опоры.

• Независимая
рама с защитой от деформации кручения.

• Выносные
опоры с гидравлическим приводом по
обеим сторонам машины.

• Пятисекционная
раздаточная стрела B5RZ
47/43

диаметром 125
мм
со смешанной Z-образной
и раскручивающейся кинематикой раскрытия.

• Пропорциональное
управление раскрытием стрелы позволяет
оператору независимо управлять раскрытием
секций.

• Регулятор
подачи бетона.

• Возможность
установки насосного узла серии HPG-IF
c закрытым гидравлическим контуром:
превосходная производительность,
высокое давление и поток бетона, простой
в обслуживании.

• Устройство
безопасности на открываемом смотровом
люке.

• Серия
насосов «F8»
высокой производительности: ровный,
непрерывный ток бетона в сочетании с
простотой обслуживания.

Таблица
1

Соседние файлы в предмете [НЕСОРТИРОВАННОЕ]

  • #
  • #
  • #
  • #
  • #
  • #
  • #
  • #
  • #
  • #
  • #

Понравилась статья? Поделить с друзьями:

А вот и еще наши интересные статьи:

  • Клареол лекарство от папиллом цена отзывы инструкция по применению аналоги
  • Экспортал инструкция по применению взрослым цена отзывы аналоги инструкция
  • Irobot scooba 450 инструкция на русском
  • Nikon coolpix 4600 инструкция на русском
  • Национальное руководство по торакальной хирургии 2016

  • 0 0 голоса
    Рейтинг статьи
    Подписаться
    Уведомить о
    guest

    0 комментариев
    Старые
    Новые Популярные
    Межтекстовые Отзывы
    Посмотреть все комментарии
