CARMANSCAN VG Инструкция по Эксплуатации

CARMANSCAN VGCARMANSCAN VGCARMANSCAN VGCARMANSCAN VG Manual Manual Manual Manual

Содержание

CARMANSCAN VG — ВВЕДЕНИЕ

ПРАВИЛА БЕЗОПАСНОСТИ

I.I.I.I. Описание Кнопок и ФункцийОписание Кнопок и ФункцийОписание Кнопок и ФункцийОписание Кнопок и Функций

1.1.1.1. Передняя Панель………………………………………………… 10 10 10 10

2.2.2.2. Правая Сторона……..………………………………………………… 12 12 12 12

3.3.3.3. Левая Сторона………………….…………………………………………….13.13.13.13

4.4.4.4. Верхняя Сторона………………………………………………….14.14.14.14

5.5.5.5. Задняя Панель………..………..…………………………………………….15.15.15.15

II.II.II.II. Дисплей Статуса Дисплей Статуса Дисплей Статуса Дисплей Статуса —- LED LED LED LED

1.1.1.1. ОписаниеОписаниеОписаниеОписание …………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………….16……16……16……16

III.III.III.III. УправлениеУправлениеУправлениеУправление

1.1.1.1. Активная Матрица ДисплеяАктивная Матрица ДисплеяАктивная Матрица ДисплеяАктивная Матрица Дисплея………………………………………17………………………………………17………………………………………17………………………………………17

2.2.2.2. Как пользоваться Активной ПанельюКак пользоваться Активной ПанельюКак пользоваться Активной ПанельюКак пользоваться Активной Панелью………………………18………………………18………………………18………………………18

IV.IV.IV.IV. Акумуляторная Батарея

1.1.1.1. Зарядка Аккумуляторной Батареи…………….…………………20202020

2.2.2.2. Использование Аккумулятора……………………….……………21212121

3.3.3.3. Проверка остаточного заряда……………………….…………….21.21.21.21

CARMANSCAN VGCARMANSCAN VGCARMANSCAN VGCARMANSCAN VG Manual Manual Manual Manual

СОДЕРЖАНИЕ

4.4.4.4. На что обратить внимание………..…………………………………22222222

V.V.V.V. Внешний Монитор

1.1.1.1. Подключение………………………………………………………23…23…23…23

2.2.2.2. Как подсоединиться………………………………………………23…23…23…23

VI.VI.VI.VI. Питание ……………….…………………………………………….24.24.24.24

VII.VII.VII.VII. Комплектация Сканера

1.1.1.1. Компоненты

1)1)1)1) Базовый Комплект…………………………………………….25.25.25.25

2)2)2)2) Азиатский Комплект……………..………………………………..26..26..26..26

3)3)3)3) Европейский комплект////США…….……………………………27…27…27…27

2.2.2.2. Опции………………………………………………………………28282828

3.3.3.3. Системная Спецификация

1)1)1)1) Спецификация HardwareHardwareHardwareHardware……………….……………………..28..28..28..28

2)2)2)2) Спецификация Протокола…………..……………………………29292929

3)3)3)3) Осциллоскоп и Мультиметер…….……………………………29…29…29…29

VIII.VIII.VIII.VIII. Состав Комплекта

1.1.1.1. Базовый Комплект………………………………………………30303030

CARMANSCAN VGCARMANSCAN VGCARMANSCAN VGCARMANSCAN VG Manual Manual Manual Manual

СОДЕРЖАНИЕ

2.2.2.2. Азиатский Комплект…………….…………………………………32323232

3.3.3.3. Европейский комплект((((Германия))))…………………………….34.34.34.34

4.4.4.4. Европейский комплект((((Франция))))…………………………….35.35.35.35

5.5.5.5. Комплект США………..………………………………………………35353535

IX.IX.IX.IX. Главное Меню

1.1.1.1. Расположение кнопок и их Описание………………………..36..36..36..36

X.X.X.X. Диагностическая Программа

1.1.1.1. Подсоединение к автомобилю и Выбор Программы………38383838

2.2.2.2. Диагностическая Программа………………..……………………..44..44..44..44

XI.XI.XI.XI. Информация по Ремонту

1.1.1.1. Главное Меню…………………………………………………..58..58..58..58

2.2.2.2. Помощь по Детали………..…………………………………………59595959

3.3.3.3. Помощь по Симптому………….…………………………………63636363

4.4.4.4. Элестрическая Схема Автомобиля…………………………..66..66..66..66

XII.XII.XII.XII. Сохрнение Данных

1.1.1.1. Главное Меню………….…………………………………………..67..67..67..67

CARMANSCAN VGCARMANSCAN VGCARMANSCAN VGCARMANSCAN VG Manual Manual Manual Manual

СОДЕРЖАНИЕ

2.2.2.2. Сохранение данных в меню Кодов ОшибокСохранение данных в меню Кодов ОшибокСохранение данных в меню Кодов ОшибокСохранение данных в меню Кодов Ошибок……….………68686868

3.3.3.3. Сохранение данных Осциллографа………..………………………69696969

4.4.4.4. Сохранение экрана сканера……………………………………70707070

XIII.XIII.XIII.XIII. Интернет

1.1.1.1. Подсоединение к Интернету……….……………………………72727272

2.2.2.2. Выход в Интернет………………………………………………………74747474

XIV.XIV.XIV.XIV. Осциллограф

1.1.1.1. Подключение к АвтомобилюПодключение к АвтомобилюПодключение к АвтомобилюПодключение к Автомобилю………………………………………………………………………………………………………………………………75757575

2.2.2.2. Главное Меню…………………………………………………..77..77..77..77

3.3.3.3. Автоматический Режим…………..………………………………..78..78..78..78

4.4.4.4. Ручной Режим………………………………………………………..79797979

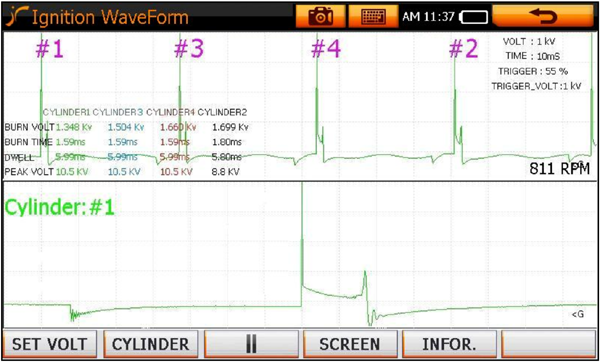

5.5.5.5. Измерение Цепи Вторичного Зажигания……………..…………95959595

6.6.6.6. Нормальный сигнал и Пропуск Зажигания……………….101.101.101.101

7.7.7.7. Измерение сигнала в зависимости от симптома …………106106106106

XV.XV.XV.XV. Мультиметер и Симулятор

1.1.1.1. Главное Меню…………….………………………………………101010107777

CARMANSCCARMANSCCARMANSCCARMANSCAN VGAN VGAN VGAN VG Manual Manual Manual Manual

СОДЕРЖАНИЕ

XVI.XVI.XVI.XVI. Утилиты

1.1.1.1. Главное МенюГлавное МенюГлавное МенюГлавное Меню…………………………………………………………..109…………………………………………………………..109…………………………………………………………..109…………………………………………………………..109

2.2.2.2. Калькулятор………………………………………………………110110110110

3.3.3.3. Калибровка Экрана…………….…………………………………111111111111

4.4.4.4. Проводник………….……………………………………………….112.112.112.112

XVII.XVII.XVII.XVII. Загрузка Программ

1.1.1.1. Главная Программа…………………………………………….113.113.113.113

2.2.2.2. Удаление……… ………………………………………………..114..114..114..114

3.3.3.3. Загрузка…………………………………………………………..116..116..116..116

4.4.4.4. Информация о Жеском Диске…….……………………………..119..119..119..119

5.5.5.5. Внутренняя Информация…….…………………………………..119..119..119..119

6.6.6.6. Выбор Файла из Списка…………..………………………………..120..120..120..120

XVIII.XVIII.XVIII.XVIII. Настройка Конфигурации

1. 1. 1. 1. Главное Меню…………………………………………………..121..121..121..121

CARMANSCAN VGCARMANSCAN VGCARMANSCAN VGCARMANSCAN VG Manual Manual Manual Manual

Описание Описание Описание Описание CARMAN SCAN CARMAN SCAN CARMAN SCAN CARMAN SCAN VG VG VG VG

Количество автомобилей на дорогах планеты неуклонно растет. Выхлопные газы

автомобилей достигли угрожающего уровня для безопасной жизни на Земле и

привели к потеплению климата.

Соответственно, правительство передовых государства мира издают новые

законы, цель которых не только минимизировать количество выхлопных газов и

остановить глобальное потепление климата, но и переключиться с развития

бензиновых двигателей на двигатели с альтернативным топливом, развивать

новые технологии(электродвигатели/водородные двигатели). Таким образом были

приняты новые стандарты(например OBD2/EOBD4), которые постоянно

ужесточаются, заставляя производителей автомобилей больше вкладывать в

развитие новых дорогостоящих технологий.

Таким образом по всему миру образовался сильный разрыв между уровнем

подготовки специалистов, которые разрабатывают автомобильные технологии и

уровнем специалистов, которые эти технологии обслуживают. Последним надо

больше времени для определения причины неисправности и ремонта, чем

требовалось для этого на более ранних моделях автомобилей. Поэтому персонал

технических сервисов, где обслуживают автомобили, вынужден постоянно

повышать свою квалификацию, использовать новое, усовершенствованное и

надежное оборудование для диагностики и анализа неисправностей.

Новый сканер CARMAN SCAN VG заключает в себе функции современного

измерительного инструмента и позволяет персоналу станций обслуживания

автомобилей лучше понимать изменяющиеся технологии за более короткое

время. Функция записи полученных измерений помогает быстро и своевременно

проводить последующий анализ и устранения той или иной неисправности.

CARMAN SCAN VG это интегрированная информационная система, которая

позволяет проводить диагностику автомобилей ведущих мировых производителей

в режиме реального времени. Система также имеет функцию записи сигнала и

самодиагностики.

Перед началом работы со сканером CARMAN SCAN VG необходимо

обязательно очень внимательно прочитать данную Инструкцию по Эксплуатации,

чтобы полностью понять технику применения данного прибора в повседневной

диагностике и максимального использования всех его функций.

CARMANSCAN VGCARMANSCAN VGCARMANSCAN VGCARMANSCAN VG Manual Manual Manual Manual

ОписаниеОписаниеОписаниеОписание CARMAN SCAN VG CARMAN SCAN VG CARMAN SCAN VG CARMAN SCAN VG

Программное обеспечение является основной частью данного оборудования. Оно

постоянно совершенствуется и описания выполнения некоторых функций могут

немного отличаться от того, что описано в этой Инструкции. Советуем Вам зайти

на сайт www.carmanscan.ru и убедиться в появлении дополнительных функций

или изменений Правил пользования.

Nextech Co., Ltd.

CARMANSCAN VGCARMANSCAN VGCARMANSCAN VGCARMANSCAN VG Manual Manual Manual Manual

На что Обратить Внимание

Инструкция по Безопасности

ВНИМАНИЕ

Сканер CARMAN SCAN VG, который описан в этой Инструкции, предназначен для

использования только квалифицированным персоналом, который прошел обучение

диагностики и имеет соответствующий сертификат.

Пользователям необходимо всегда строго следовать инструкциям, которые описаны

ниже во время использования сканера.

Обратите особое внимание на следующие:

Не роняйте сканер.

Всегда эксплуатируйте сканер с надетым на него резиновым

гофром.

Никогда не кладите сканер на источник магнитного

излучения(например трамблер). CARMAN SCAN VG имеет

определенную защиту от сильного электромагнитного излучения, но

все равно необходимо предохранять сканер от такого воздействия.

Это продлит срок его службы.

Сканер также следует предохранять от избыточного напряжения или

нестабильной подачи напряжения. Проверьте правильный уровень

напряжения бортовой сети перед тем как использовать сканер.

Рабочее напряжение сети сканера с адаптером AC/DC — 12V DC.

Используйте правильный AC/CD адаптер для подключения к сети

напряжения

Разрешенное напряжения осциллографа 0 — 500V DC.

Не подключайте щуп осциллографа к источнику большего

напряжения.

CARMANSCAN VGCARMANSCAN VGCARMANSCAN VGCARMANSCAN VG Manual Manual Manual Manual

I. Описание Кнопок и Функций

1111…. Передняя Панель

[ [ [ [ РисРисРисРис. . . . IIII—-1 : 1 : 1 : 1 : Передняя Панель ПрибораПередняя Панель ПрибораПередняя Панель ПрибораПередняя Панель Прибора ] ] ] ]

1.1.1.1. Статус ДисплеяСтатус ДисплеяСтатус ДисплеяСтатус Дисплея LED LED LED LED

☞ Информирует Пользователя о статусе Сканера.

2.2.2.2. Кнопки НаправленияКнопки НаправленияКнопки НаправленияКнопки Направления

☞ Данные кнопки можно использовать для движения вверх, вниз, вправо

и влево по меню.

(Функции этих кнопок можно изменить на кнопки левой стороны с

помощью МЕНЮ.)

3.3.3.3. ENTER/ESCENTER/ESCENTER/ESCENTER/ESC

☞ Этой кнопкой можно войти в программу, запустить ее, выполнить ту

или иную команду или сделать отмену и выход из Меню.

CARMANSCAN VGCARMANSCAN VGCARMANSCAN VGCARMANSCAN VG Manual Manual Manual Manual

I. Описание Кнопок и Функций

4.4.4.4. HELPHELPHELPHELP

☞ При нажатии этой кнопки на экран будет выведена вспомогательная

информация по данному разделу.

5 / 7. 5 / 7. 5 / 7. 5 / 7. ДИНАМИКИ

☞ Используются для прослушивания звуковых сигналов.

Примечание! )

Возможно искажение звука при использовании встроенных динамиков и

максимальном уровне звука.

6666. Специальные кнопки( F1 ~ F6 )

☞ Используются для включения специальных функций или программ.

8. 8. 8. 8. Кнопка Питания

☞ Используется для Включения/Выключения прибора.

ПОМОЩЬ))))

Если нажать и держать кнопку 3секунды в то время, когда сканер находится во

включенном положении, то он будет выключится.

9. O/X9. O/X9. O/X9. O/X

☞ Используется для подтверждения действия(YES) или отрицания действия(NO)

в момент удаления Кода Ошибки или Запуска Активатора.

10. 10. 10. 10. Кнопки Направления

☞ Управляют движением Страница ВВЕРХ/Страница ВНИЗ и функциям HOME /

END.(Функцию этих кнопок можно поменять на аналогичные кнопки

Правой стороны через МЕНЮ)

11. LCD11. LCD11. LCD11. LCD

☞ На дисплей выводится информация. CARMANSCAN VG оборудован монитором

с диагональю 7дюймов и активной матрицей.

CARMANSCAN VGCARMANSCAN VGCARMANSCAN VGCARMANSCAN VG Manual Manual Manual Manual

I. Описание Кнопок и Функций

2.2.2.2. Правая Сторона Прибора

[ Рис. I-2 : Правая сторона прибора ]

1. Порт для Наушников

☞ К данному порту подключаются наушники.

(Диаметр отверстия под коннектор 3.5mm.)

Данный порт может не поддерживать некоторые виды наушников.

Проконсультируйтесь с продавцом или свяжитесь с Техническим отделом

по [email protected]

CARMANSCAN VGCARMANSCAN VGCARMANSCAN VGCARMANSCAN VG Manual Manual Manual Manual

I. Описание Кнопок и Функций

3. 3. 3. 3. Левая Сторона Прибора

[ Рис. I-3 : Левая Сторона Прибора ]

1. Коннектор выносного монитора (VGA)

☞ Используется для подключения внешнего дополнительного монитора.

2. Коннектор Клавиатуры

☞ Используется для подключения клавиатуры.

3. LAN Коннектор

☞ Используется для подключения LAN кабеля.

CARMANSCAN VGCARMANSCAN VGCARMANSCAN VGCARMANSCAN VG Manual Manual Manual Manual

I. Описание Кнопок и Функций

4. 4. 4. 4. Верхняя сторона Прибора

[ Рис. I-4 : Верхняя сторона Прибора ]

1. Гнездо подключения питания

☞ Коннектор для подключения AC адаптера для сети 12Вольт или Кабеля

прикуривателя.

2. RS 232 Коннектор

☞ Место подключения кабеля типа RS 232.

3. Коннектор для подключения DLC Кабеля

☞ Место подключения DLC кабеля для диагностики автомобиля.

4 / 5. 4 / 5. 4 / 5. 4 / 5. USB Порт

☞ Порт для подключения периферии, например принтера или мыши, которые

поддерживают USB подключение.

USB Порт CARMANSCAN VG поддерживает как USB 2.0, так и 1.1.

Внимание ! ) ) ) )

При использовании USB оборудования, которое не подключается к внешнему

источнику питания, максимальное потребление электричества — 500mA.

Обратитесь к Инструкции по использованию USB оборудования.

Всегда используйте АС адаптер при подключении двух или более PC карт через

USB разъем. Без АС адаптера батарея сканера быстро разрядится.

6. Порт для Осциллографических Шнуров

☞ Порт для подключения кабелей Осциллографа.

CARMANSCAN VGCARMANSCAN VGCARMANSCAN VGCARMANSCAN VG Manual Manual Manual Manual

I. Описание Кнопок и Функций

5. 5. 5. 5. Задняя Панель сканера

[ [ [ [ Рис. . . . IIII—-5 : 5 : 5 : 5 : Задняя Панель Прибора ] ] ] ]

1.1.1.1. Стилус для Сенсорного Экрана

☞ Здесь расположен стилус для работы с сенсорным экраном.

Не забудьте вложить его обратно после работы, чтобы не потерять.

2.2.2.2. Упор

☞ Используется для более удобной работы со сканером на твердой горизонтальной

поверхности.

3. Встроенная Аккумуляторная Батарея

☞ Аккумуляторная Батарея находится в корпусе сканера.

4.4.4.4. Вентиляционное Отверстие

☞ Отверстие предназначено для охлаждения процессора сканера.

При включении питания вентилятор начинает вращаться, охлаждая процессор.

CARMANSCAN VGCARMANSCAN VGCARMANSCAN VGCARMANSCAN VG Manual Manual Manual Manual

II. Дисплей Статуса — LED LED LED LED

[ [ [ [ Рис. II. II. II. II—-1 : 1 : 1 : 1 : Сигналы LEDLEDLEDLED ] ] ] ]

1.1.1.1. Описание

1.1.1.1. Лампа ПИТАНИЯ

☞ Лампа питания загорается при подключенном AC адаптере питания.

2.2.2.2. Лампа Аккумуляторной Батареи

☞ Лампа загорается при использовании питания Аккумуляторной Батареи.

3.3.3.3. Лампа LANLANLANLAN

☞ Лампа загорается при подключении другого компьютера или Интернета через

LAN кабель.

4.4.4.4. Лампа HDD (HDD (HDD (HDD (Жесткий Диск))))

☞ Лампа загорается во время работы Жесткого Диска.

ПОДСКАЗКА) ) ) )

Не нажимайте кнопку Питания во время работы Жесткого Диска(HDD). Он может

повредиться.

5.5.5.5. Лампа DLCDLCDLCDLC

☞ Лампа загорается во время коммуникации сканера и автомобиля.

6.6.6.6. ТРИГГЕР

☞ Лампа загорается в режиме Осциллографа при получении сигнала с включенной

функцией ТРИГГЕРА.

CARMANSCAN VGCARMANSCAN VGCARMANSCAN VGCARMANSCAN VG Manual Manual Manual Manual

III. Управление

1.1.1.1. Возможности Активной Матрицы

Активная Матрица Дисплея – удобный метод управления сканером, поскольку можно

активировать те или иные функции прямым нажатием иконки экрана.

Для этого можно использовать специальный стилус, который крепится на задней

панели сканера. Это гораздо убыстряет работу со сканером.

ВНИМАНИЕ ) ) ) )

▶ Для того, чтобы активировать функцию, необходимо приложить стилус

точно к иконке с обозначением данной функции, затем нажать, затем

нажать, но не сильно, чтобы не проткнуть экран.

▶ Используйте только стилус для нажатия на виртуальные кнопки.

▶ Не нажимайте на экран острыми предметами. Можно повредить дисплей

и такая поломка не покрывается гарантией.

CARMANSCCARMANSCCARMANSCCARMANSCAN VGAN VGAN VGAN VG Manual Manual Manual Manual

III. Управление

1.1.1.1. Как использовать Активную Матрицу Дисплея

●●●● Касание

Для активирования виртуальной кнопки нажмите один раз. Одно нажатие соответствует

Однократному нажатию клавиши мыши.

●●●● Двойное нажатие

Мягко кликните по виртуальной кнопке два раза. Двойное нажатие повторяет Двойное

нажатие кнопки левой клавиши мыши.

CARMANSCAN VGCARMANSCAN VGCARMANSCAN VGCARMANSCAN VG Manual Manual Manual Manual

III. Управление

●●●● Движение по экрану

Коснитесь дисплея стилусом один раз и проведите линию по экрану.

●●●● Точка

Нажмите на экран один раз и задержите стилус на 1-2секунды. Это действие

повторяет действие левой клавиши мыши.

CARMANSCAN VGCARMANSCAN VGCARMANSCAN VGCARMANSCAN VG Manual Manual Manual Manual

IV. Аккумуляторная Батарея

1.1.1.1. Зарядка Аккумуляторной Батареи 1) Подсоедините АС адаптер.

— После начала зарядки аккумулятора в верхнем углу дисплея появится

изображение батареи и остаток питания в процентах.

2) Удостоверьтесь в достаточном запасе аккумуляторной батареи(лучше 100%).

3) Отсоедините АС адаптер.

ВНИМАНИЕ ) ) ) )

▶ Время полной зарядки аккумулятора CARMANSCAN VG примерно 8 часов, в

зависимости от конкретной ситуации.

▶ Если устанавливается новая батарея или сканером не пользовались более одного

месяца, то надо обязательно полностью зарядить аккумулятор перед началом

использования.

▶ В условиях высокой или низкой температуры аккумулятор разряжается быстрее

и заряжается медленнее.

▶ Если зарядка аккумулятора началась сразу после того, как сканер

эксплуатировался, то процесс зарядки может не начаться, поскольку батарея

горячая и имеет специальную защиту. Подождите, пока батарея не остынет.

CARMANSCAN VGCARMANSCAN VGCARMANSCAN VGCARMANSCAN VG Manual Manual Manual Manual

IV. Аккумуляторная Батарея

2.2.2.2. Эксплуатация Аккумулятора

В данном разделе описаны правила пользования Аккумулятора Carmanscan VG.

1) Отсоедините АС адаптер и нажмите кнопку питания.

ВНИМАНИЕ ) ) ) )

▶ Если эксплуатация сканера проходит в низких температурных условиях, то

батарея разряжается быстрее.

▶ Время работы сканера на аккумуляторе примерно 1-2часа, в зависимости от

температурных и климатических условий.

▶ При эксплуатации в условиях высокой температуры сканер может запаздывать с

выводом на дисплей необходимых параметров. Используйте АС адаптер.

2. Проверка степени зарядки аккумулятора

После того, как сканер включен, можно посмотреть остаток зарядки

аккумуляторной батареи в процентах.

ВНИМАНИЕ ) ) ) )

▶ В зависимости от свойств аккумулятора(литиумно-ионные) реальная степень

зарядки может слегка отличаться от индикатора в зависимости от степени износа

аккумулятора.

CARMANSCAN VGCARMANSCAN VGCARMANSCAN VGCARMANSCAN VG Manual Manual Manual Manual

IV. Аккумуляторная Батарея

3.3.3.3. На что обратить вниманиеНа что обратить вниманиеНа что обратить вниманиеНа что обратить внимание

●●●● АккумуляторнаяАккумуляторнаяАккумуляторнаяАккумуляторная батареябатареябатареябатарея –––– оченьоченьоченьочень чувствительныйчувствительныйчувствительныйчувствительный продуктпродуктпродуктпродукт. . . . НеНеНеНе роняйтероняйтероняйтероняйте ииии нененене

ударяйтеударяйтеударяйтеударяйте аккумулятор. Поэтомуаккумулятор. Поэтомуаккумулятор. Поэтомуаккумулятор. Поэтому никогданикогданикогданикогда нененене исисисиспользуйтепользуйтепользуйтепользуйте поврежденныйповрежденныйповрежденныйповрежденный

аккумуляторыаккумуляторыаккумуляторыаккумуляторы. . . .

— Поврежденная аккумуляторная батарея может повредить сканер.

● Не разбирайте аккумулятор самостоятельноНе разбирайте аккумулятор самостоятельноНе разбирайте аккумулятор самостоятельноНе разбирайте аккумулятор самостоятельно….

— Аккумуляторная батарея может ударить током или воспламениться в

процессе ее разборки.

● Разрядка аккумулятораРазрядка аккумулятораРазрядка аккумулятораРазрядка аккумулятора

— Аккумулятор постепенно разряжается если даже сканер не

использовался. Поэтому всегда проверяйте степень зарядки

аккумулятора.

— Если планируется не использовать сканер длительное время(более

1месяца), выньте аккумулятор и храните его в прохладном месте.

● СрСрСрСрок эксплуатацииок эксплуатацииок эксплуатацииок эксплуатации

— Если сканер не используется в течение долгого времени, то необходимо

извлечь аккумулятор.

— Обязательно проверяйте сканер не реже раз в месяц и проверяйте

статус аккумулятора.

— Не рекомендуется оставлять аккумулятор в месте с высокой

температурой. Батарея разряжается быстрее.

— Поскольку аккумулятор – деталь подвергающаяся износу, ее надо

обязательно менять один раз в год.

— Если аккумулятор быстро разряжается, значит пришло время его заменить.

— Извлеките неисправный аккумулятор из сканера, иначе он может

повредить сканер.

● УтилизацияУтилизацияУтилизацияУтилизация

— Перед утилизацией аккумулятора оберните его изоляционной лентой,

чтобы предотвратить утечку тока.

● ВремяВремяВремяВремя работыработыработыработы аккумуляторааккумуляторааккумуляторааккумулятора

— Окружающая температура очень влияет на работу аккумулятора. Чем

ниже температура, тем быстрее разряжается аккумуляторная батарея.

CARCARCARCARMANSCAN VGMANSCAN VGMANSCAN VGMANSCAN VG Manual Manual Manual Manual

V. Внешний Монитор

1.1.1.1. Подсоединение

К CARMAN SCAN VG можно подключить внешние мониторы, проэктор, CRT или LCD.

Перед тем, как подключить внешний монитор необходимо

выключить сканер и отсоединить АС адаптер. Это необходимо для

предотвращения электрического замыкания.

2.2.2.2. Способ подсоединения

1. Выключить питание сканера и отсоединить АС адаптер.

2. Подсоединить кабель монитора к порту на левой стороне корпуса. См. [ Рис. I-3 :

Левая сторона Прибора ].

3. Подключите кабель питания к монитору или CRT/LCD.

4. Подключите АС адаптер к сканеру и включите питание сканера.

CARMANSCAN VGCARMANSCAN VGCARMANSCAN VGCARMANSCAN VG Manual Manual Manual Manual

VI. Питание

CARMANSCANCARMANSCANCARMANSCANCARMANSCAN VGVGVGVG получает питание 5 5 5 5 способами: : : :

1.1.1.1. Кабель Питания для Прикуривателя

Пимтание может поступать на сканер от бортовой сети автомобиля через кабель для

Прикуриватель. Однако электричество не поступает в прибор при выключенном

зажигании или во время запуска двиагтеля.

2.2.2.2. АКБ Автомобиля

Подсоедините красную клемму кабеля Питания для АКБ к (+) аккумуляторной

батареи автомобиля и черную клемму к (-) аккумулятора автомобиля. Затем

подключитесь к сканеру через кабель питания Прикуривателя. Электричество

поступает в сканер вне зависимости от положения ключа зажигания .

Внимательно подключайте кабеля к аккумулятору, , , , поскольку

неправильная полярность подключения может привести к повреждению

сканера. . . .

3.3.3.3. Кабель DLC DLC DLC DLC

В случае, если на автомобле установлен разъем типа OBD-II на 16-пин, сканер

может получать питание от бортовой стеи автомобиля через DLC кабель.

Дополнительного питания не требуется.

4. Аккумулятор

Встроенный аккумулятор позволяет работать сканеру 1-2часа без

дополнительной подзарядки.

ПОМОЩЬ ) ) ) )

Время работы аккмуляторной батареи сканера зависит от температуры окружающей

среды.

4. AC/DC Адаптер

Аккумулятор сканера подзаряжается автоматически при использовании сетевого

AC/DC адаптера. Одновременно питание подается и для работы сканера.

CARMANSCAN VGCARMANSCAN VGCARMANSCAN VGCARMANSCAN VG Manual Manual Manual Manual

VII. Комплектация.

1. Комплектация сканера

1) Базовый комплект

NO. Номер Детали НАИМЕНОВАНИЕ

1 11000-11000 ОСНОВНОЙ МОДУЛЬ

2 11000-11100 РЕЗИНОВЫЙ ГОФР

3 11000-11110 КЕЙС

4 11000-11111 ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ

5 11000-11210 DLC КАБЕЛЬ

6 11000-11220 КАБЕЛЬ ДЛЯ ПРИКУРИВАТЕЛЯ

7 11000-11230 КАБЕЛЬ ДЛЯ АКБ

8 11000-11240 КАБЕЛИ ОСЦИЛЛОСКОПА(4 КАНАЛА)

9 11000-11250 RS-232C КАБЕЛЬ

10 11000-11260 КЛЕЩИ ДЛЯ ВТОРИЧНОЙ ЦЕПИ

11 11000-11270 USB КАБЕЛЬ

12 11000-11280 ТОКОВЫЕ ЗАЖИМЫ ТРИГГЕРА

13 11000-11290 AC/DC АДАПТЕР

14 11000-11300 АККМУЛЯТОР

15 11000-57000 128MB CF КАРТОЧКА

CARMANSCAN VGCARMANSCAN VGCARMANSCAN VGCARMANSCAN VG Manual Manual Manual Manual

VII. Комплектация.

2)2)2)2) Азиатский комплект

NO. Номер Детали НАИМЕНОВАНИЕ

1 11000-21100 HYUNDAI АДАПТЕР(12P)

2 11000-21210 KIA АДАПТЕР(6+1PIN)

3 11000-21220 KIA АДАПТЕР(20PIN)

4 11000-21300 DAEWOO АДАПТЕР(12P)

5 11000-21410 SSANGYONG АДАПТЕР(14P)

6 11000-21420 SSANGYONG АДАПТЕР(20P)

7 11000-21510 TOYOTA АДАПТЕР(17R)

8 11000-21520 TOYOTA АДАПТЕР(17C)

9 11000-21600 NISSAN, INFINIT АДАПТЕР(14P)

10 11000-21100 MITSUBISHI КАБЕЛЬ(12P)

11 11000-21700 HONDA,ACURA АДАПТЕР(3P)

12 11000-21800 HONDA АДАПТЕР(5P)

13 11000-21810 MAZDA АДАПТЕР(17P)

14 11000-21820 MAZDA АДАПТЕР(6+1P)

15 11000-21910 SUBARU АДАПТЕР(9P)

16 11000-21300 ISUZU АДАПТЕР(12P)

17 11000-21100 PROTON АДАПТЕР(12P)

CARMANSCAN VGCARMANSCAN VGCARMANSCAN VGCARMANSCAN VG Manual Manual Manual Manual

VII. Комплектация.

3) Европейский комплект

NO. Номер Детали НАИМЕНОВАНИЕ

1 11000-31000 AUDI / VW АДАПТЕР(2+2P)

2 11000-32000 BMW АДАПТЕР(20P)

3 11000-33100 BENZ PIN АДАПТЕР(38P)

4 11000-33200 BENZ АДАПТЕР(3 LINER)

5 11000-33300 OPEL АДАПТЕР(10PIN)

6 11000-34000 PSA АДАПТЕР(2PIN)

7 11000-34100 PSA АДАПТЕР(30PIN)

8 11000-34200 RЕNAULT АДАПТЕР(12PIN)

4444) ) ) ) Австралиский Комплект Австралиский Комплект Австралиский Комплект Австралиский Комплект

NO. PART NUMBER ITEMS

1 11000-21810 HOLDEN АДАПТЕР(6PIN)

2 11000-21300 FORD АДАПТЕР(20PIN)

CARMANSCAN VGCARMANSCAN VGCARMANSCAN VGCARMANSCAN VG Manual Manual Manual Manual

VII. Комплектация.

2. Опционное оборудование

NO. Номер Детали НАИМЕНОВАНИЕ

1 11000-51000 ИЗМЕРИТЕЛЬ ДАВЛЕНИЯ И ВАКУУМА

2 11000-52000 КЛЕЩИ ВЫСОКОГО ТОКА(1A~600A)

3 11000-53000 КЛЕЩИ НИЗКОГО ТОКА(500mA~100A)

4 11000-54000 ИЗМЕРИТЕЛЬ ТЕМПЕРАТУРЫ

5 11000-55000 КЛЕЩИ ЗАЖИГАНИЯ DLI

3. 3. 3. 3. Системная СпецификациСистемная СпецификациСистемная СпецификациСистемная Спецификацияяяя

1) 1) 1) 1) Спецификация Спецификация Спецификация Спецификация Hardware.Hardware.Hardware.Hardware.

— Система : 128MB SD-RAM,128MB CF CARD O/S

— Жесткий Диск : HDD 40GB

— Дисплей : 7″ Цветной LCD, Touch Screen, VGA Out

— Осциллоскоп : 4-канала, мультиметер, измерение сигнала

цепи вторичного зажигания

— Коммун. Порт : DLC Port , Host USB 1.1, USB 2.0, Client LAN, RS-2 32

— Мультимедия : Speaker Out, Video Out

— Кнопки : 4Direction key, 6Function key(Bottom)

— Аккумулятор : Литиумно-ионная батарея, мин. время работы -1час

— Питание : DC (12V) Кабель Прикуривателя

CARMANSCAN VGCARMANSCAN VGCARMANSCAN VGCARMANSCAN VG Manual Manual Manual Manual

VII. Комплектация.

2) 2) 2) 2) ПоддеПоддеПоддеПоддержка Протоколовржка Протоколовржка Протоколовржка Протоколов

• J1850 (VPW, PWM)

• KWP2000

• ISO 9141-2

• CAN , J1587

3) 3) 3) 3) Осциллоскоп и МультиметерОсциллоскоп и МультиметерОсциллоскоп и МультиметерОсциллоскоп и Мультиметер

3)-1 Спецификация Осциллоскопа

• Цифровой на 4-канала

• Диапазон измеряемого напряжения : ±500V

• Функция Триггера(Режим/Источник/Уровень/Задержка)

• Функция обнуления каналов

• Функция сохранения сигналов

• Функция Zoom

3)-2 Мультиметер

� Аналоговый на 4-канала

� Диапазон измеряемого напряжения: ±500VDC

� Диапазон измеряемой частоты: 0 ~200 KHz

� Нагрузка: 0 ~ 100 %

� Сопротивление: 0 ~ 40 ㏁

� Диапазон измеряемой температуры: -20 ~ 150℃

� Измерение давления: ВАКУУМ – 100psi, ДАВЛЕНИЕ – 200

Kpa АВТОКОНВЕРСИЯ

� Измерение силы тока: ВЫСОКАЯ СИЛА ТОКА 600A НИЗКАЯ

СИЛА ТОКА 100A АВТОКОНВЕРСИЯ

CARMANSCAN VGCARMANSCAN VGCARMANSCAN VGCARMANSCAN VG Manual Manual Manual Manual

VIII. Состав Комплекта

1. Базовый Комплект

Главный Модуль Кабель для прикуривателя

Кейс Кабель для АКБ

Кабель DLC Кабели Осциллоскопа(4 CH)

CARMANSCAN VGCARMANSCAN VGCARMANSCAN VGCARMANSCAN VG Manual Manual Manual Manual

VIII. Состав Комплекта

Кабель RS232C Клещи для вторичной цепи

Клещи Триггера AC/DC адаптер

Аккумуляторная батарея

CARMANSCAN VGCARMANSCAN VGCARMANSCAN VGCARMANSCAN VG Manual Manual Manual Manual

VIII. Состав Комплекта

2. Азиатский Комплект

KIA/MAZDA адаптер(6+1P) Ssangyong адаптер (14P)

KIA / Ssangyong адаптер (20P) TOYOTA адаптер (17C)

DaeWoo/ISUZU/SUZUKI/ВАЗ адаптер(12P) Ssangyong /NISSAN адаптер(14P)

HONDA адаптер(5P) MAZDA адаптер(17C)

CARMANSCAN VGCARMANSCAN VGCARMANSCAN VGCARMANSCAN VG Man Man Man Manualualualual

VIII. Состав Комплекта

HONDA/ACURA адаптер(3P) TOYOTA адаптер(17R)

SUBARU кабель(9P)

HYUNDAI/ MITSUBISHI кабель(12P)

CARMANSCAN VGCARMANSCAN VGCARMANSCAN VGCARMANSCAN VG Manual Manual Manual Manual

VIII. Состав Комплекта

3. Европейский комплект (Германия)

BMW адаптер(20P) Opel адаптер(10P)

BENZ/ГАЗ адаптер(3 LINER) Audi/Volkswagen адаптер(2+2P)

BENZ адаптер (38P)

CARMANSCAN VGCARMANSCAN VGCARMANSCAN VGCARMANSCAN VG Manual Manual Manual Manual

VIII. Состав Комплекта

4. Европейский Комплект(ФРАНЦИЯ)

PSA кабель(2PIN) PSA кабель(30P)

RЕNAULT кабель(12P)

5. Американский комплект

GM адаптер(12P) Ford адаптер(17P)

CARMANSCAN VGCARMANSCAN VGCARMANSCAN VGCARMANSCAN VG Manual Manual Manual Manual

IX. Главное Меню

1.1.1.1. Расположение кнопок на дисплее и их описание

[ Рис. IV-1 : Описание Главного Меню ]

1. Vehicle Diagnosis – Диагностика Автомобиля

: После нажатия на эту кнопку сканер начинает коммуникацию с

серийным портом автомобиля и выводит на экран полученные

данные.

2. Information for Repair – Информация для Ремонта

: Справочная информация по системам электронного контроля

двигателя.

3. Saved Data – Сохраненные Данные

: Выводит на дисплей сканера сохраненную информацию по

сигналам датчиков.

CARMANSCAN VGCARMANSCAN VGCARMANSCAN VGCARMANSCAN VG Manual Manual Manual Manual

IX. Главное Меню

4. Internet — Интернет

: Автоматический выход в Интернет при подключенном LAN.

5. OSILLOSCOPE — ОСЦИЛЛОСКОП

: С помощью 4-каналов можно получать сигналы датчиков, первичной и

вторичной цепи зажигания или симулировать сигнал.

6. UTILITIES — УТИЛИТЫ

: Функции калькулятора, калибровки экрана и управление

файлами.

7. PROGRAM DOWNLOAD – ЗАГРУЗКА ПРОГРАММ

: Функция загрузки сохраненных данных на жесткий диск или

внешнюю память.

8. CONFIGURATION — КОНФИГУРАЦИЯ

: Функция изменения базовых настроек Hi-Scan VG.

9. Иконка Аккумуляторной Батареи

☞ Показывает остаточную зарядку Аккумуляторной батареи.

10. Иконка Клавиатуры

☞ Используется при необходимости вызвать на экран клавиатуру.

11. Иконка Сохранения Экрана

☞ Используется при необходимости запомнить изображение на дисплее.

CARMANSCAN VGCARMANSCAN VGCARMANSCAN VGCARMANSCAN VG Manual Manual Manual Manual

IX. Main Menu

CARMANSCAN VGCARMANSCAN VGCARMANSCAN VGCARMANSCAN VG Manual Manual Manual Manual

X. Программа Диагностики

1.1.1.1. Подсоединение к Автомобилю и выбор Диагностической Программы

1)1)1)1) Подсоединение к Автомобилю

1. 1. 1. 1. Подсоедините DLCDLCDLCDLC кабель к коннектору автомобиля и разъему в верхней части

сканера CARMANSCANCARMANSCANCARMANSCANCARMANSCAN VGVGVGVG….

— Вставьте кабель в коннектор сканера и нажмите пока не услышите щелчок

замка.

[ Рис. Подсоединение кабеля к X-1 DLC Коннектору]

2. Подключение к автомобилю проводите только после того, , , , как будет установлен

тип и место расположения разъема по спецификации автомобиля. . . .

— Неправильное подключение может привести к поломке сканера или автомобиля.

[ Рис. X-2 Подсоединение к Автомобилю ]

CARMANSCAN VGCARMANSCAN VGCARMANSCAN VGCARMANSCAN VG Manual Manual Manual Manual

X. Программа Диагностики

2)2)2)2) Выбор программы 1.1.1.1. В главном меню кликните по необходимой иконке….

[ Рис. X-3 Главное Меню ]

2.2.2.2. Выберите страну изготовления автомобиля и марку для диагностики….

— После нажатия иконки со страной производства на экране появится выбор марки.

[ Fig. X-4 Main Screen of Diagnosis Program ]

CARMANSCAN VGCARMANSCAN VGCARMANSCAN VGCARMANSCAN VG Manual Manual Manual Manual

X. Программа Диагностики

Выберете систему для диагностики автомобиля ( ( ( (двигатель, , , , АКПП, , , , АБС, , , , Подушка

Безопасности, , , , и т….д….). ). ). ).

[ Рис. X-5 Диагностическая Программа ]

3.3.3.3. “Connecting to EMCConnecting to EMCConnecting to EMCConnecting to EMC…” – информация о соединении с ЭБУ появится на экране. . . .

[ Рис. X-6 Установка Коммуникации ]

ПОМОЩЬ ) ) ) )

После успешной установки связи с ЭБУ,,,, появляется экран как [[[[Рис X X X X—-11 11 11 11

Главный Дисплей Диагностической Программы]]]]…. Если коммуникация не

устанавливается, , , , то появляется надпись об ошибке —- “Communication ErrorCommunication ErrorCommunication ErrorCommunication Error”. . . .

При появлении ошибки проверьте правильность подключения, , , , а также

правильный выбор системы, , , , года или марки автомобиля. . . .

CARMANSCAN VGCARMANSCAN VGCARMANSCAN VGCARMANSCAN VG Manual Manual Manual Manual

X. 차량차량차량차량 진단진단진단진단 프로그램프로그램프로그램프로그램

CARMANSCAN VGCARMANSCAN VGCARMANSCAN VGCARMANSCAN VG Manual Manual Manual Manual

X. Программа Диагностики

: : : : Просмотр и аналихз сохраненных ранее записей или фото

экрана. . . .

— Выберете название файла в левой части экрана. Описание файла можно найти в

правой части экрана(тип автомобиля, количество данных и т.д.).

[ Рис. X-7 Экран Сохраненных Данных ]

: : : : Нажмите для просмотра графического сигнала….

☞ Этой же кнопкой проводится проверка сохраненных данных.

☞ См [ [ [ [ Рис. . . . X-8 Графический Сигнал ] .

: : : : Быбрать файл и нажать….

☞ С помощью данной кнопки можно удалить файл.

:::: Изменение названия файла….

:::: Выход из меню….

CARMANSCAN VGCARMANSCAN VGCARMANSCAN VGCARMANSCAN VG Manual Manual Manual Manual

X. 차량차량차량차량 진단진단진단진단 프로그램프로그램프로그램프로그램

CARMANSCAN VGCARMANSCAN VGCARMANSCAN VGCARMANSCAN VG Ma Ma Ma Manualnualnualnual

X. Программа Диагностики

[ Рис. X-8 Графический дисплей ]

:::: Возврат в меню сохраненных данных. . . .

☞ Далее на экране появится —- [ Рис. X-7 : Сохраненные Данные ] ….

: Увеличение количества одновремнно выводимых на экран

датчиков. . . .

☞ По умолчанию выводится 4 канала.

☞ Количество может быть увеличено до 8.

: Используется для уменьшения количества даитчиков, , , ,

выводимых на экран….

:::: Переход на верхний канал на дисплее. . . .

:::: Переход на нижний канал на дисплее. . . .

CARMANSCAN VGCARMANSCAN VGCARMANSCAN VGCARMANSCAN VG Manual Manual Manual Manual

X. 차량차량차량차량 진단진단진단진단 프로그램프로그램프로그램프로그램

CARMANSCAN VGCARMANSCAN VGCARMANSCAN VGCARMANSCAN VG Manual Manual Manual Manual

X. Программа Диагностики

: : : : Нажмите для получения информации по размещению

коннектора ЭБУ на автомобиле. . . .

Примечание ) ) ) ) Данная функция активируется только после того, как выбрана

модель и марка автомобиля. См [ [ [ [ Рис. X. X. X. X—-5 ]5 ]5 ]5 ].

— Проверьте правильность нахождения разъема в автомобиле.

[ Рис. X-9 : Выбор Подсказки по месту Разъема в Автомобиле ]

[ Рис. X-10 : Описание местонахождения разъема в автомобиле]

CARMANSCAN VGCARMANSCAN VGCARMANSCAN VGCARMANSCAN VG Manual Manual Manual Manual

X. Программа Диагностики

2.2.2.2. Программа Диагностики

1)1)1)1) Главное Меню

[

[ Рис. X-11 :Меню Диагностики ]

1.1.1.1. Процедура выбора диагностического меню

— Описание функций, которые можно применить к дконкретному автомобилю.

Страна —-> > > > Производитель —-> > > > Марка —-> > > > Система —-> > > > Спецификация….

2.2.2.2. Кнопка для возврата в Главное Меню….

: Путем нажатия данной клавиши можно перейти из любого экрана

в Главное Меню- [ Рис. X-3 Гланое Меню ]

3.3.3.3. Диагнотические Коды Ошибок ( ( ( (кнопка F1 F1 F1 F1 или выбрать на дисплее ) ) ) )

— Код ошибки выводится на экран сканера и затем его можно удалить.

4.4.4.4. Показания датчиков ( ( ( (кнопка F2 F2 F2 F2 или выбрать на дисплее) ) ) )

— В режиме реального времни можно посмотреть показания датчиков.

CARMANSCAN VGCARMANSCAN VGCARMANSCAN VGCARMANSCAN VG Manual Manual Manual Manual

X. Программа Диагностики

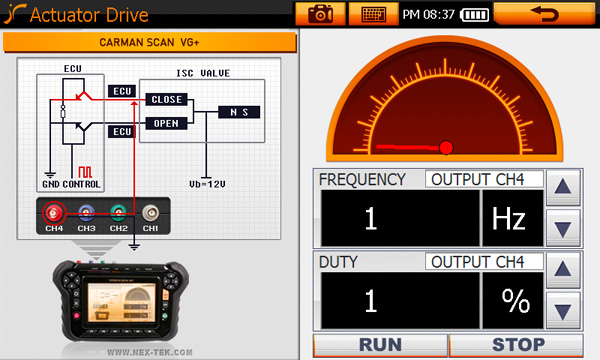

5.5.5.5. Активация Исполнительных Механизмов((((кнопка F3 F3 F3 F3 или выбор на дисплее))))

—- Проверить нормальную работы системы можно путем активации того или иного

механизма.

6.6.6.6. Другое ( ( ( (кнопка F4 F4 F4 F4 или выбор на дисплее))))

—- Вы можете проверить спецификацию системы или использовать другие функции.

7.7.7.7. Диагностическое Меню((((кнопка F5 F5 F5 F5 или выбор на дисплее))))

— С любого экрана можно перейти в Главное Диагностическое Меню.

— [ Рис. X-11 : Главное Диагностическое Меню ]

8.8.8.8. Home (Home (Home (Home (выход из диагностики) () () () (кнопка F6 F6 F6 F6 или выбор на дисплее))))

— На дисплее появится экран Выбора Системы после нажатия на эту кнопку.

— [ Рис. X-57 : Диагностическая Программа ]

CARMANSCCARMANSCCARMANSCCARMANSCAN VGAN VGAN VGAN VG Manual Manual Manual Manual

X. Программа Диагностики

2)2)2)2) Основные Функции 1.1.1.1. Диагностические Коды Ошибок

— После того, как ЭБУ сохраняет код ошибки в своей памяти, он копируется сканером

на дисплее вместе с описанием кода; если ошибки отсутствуют, то появляется

сообщение, “NO TROUBLE CODE” как показано на Рис. V-9.

[ Рис. X-12 : Кодов Ошибок не Обнаружено]

:::: Кнопка используется в случае необходимости удалить код. . . .

☞ Удаление Кодов Ошибок.

Во время удаления кода ошибки необходимо включить зажигание, но

остановить двигатель.

При наличии неисправности код ошибки не может быть удален.

ПОДСКАЗКА ) ) ) )

Спорадическая ошибка может быть удалена без проведения ремонтных работ. Если

необходимо провести ремонтные работы, то код ошибки удалится и затем появится

вновь.

: : : : Нажмите, , , , чтобы получить справочные данные. . . .

☞ Путем нажатия данной кнопки можно посмотреть электрические

схемы(если есть) или идеальные параметры датчиков.

[ Fig. X-14 : 서비스데이터서비스데이터서비스데이터서비스데이터 화면화면화면화면 (TEXT VIEW) (TEXT VIEW) (TEXT VIEW) (TEXT VIEW) ]

CARMANSCAN VGCARMANSCAN VGCARMANSCAN VGCARMANSCAN VG Manual Manual Manual Manual

X. Программа Диагностики

2.2.2.2. ПОКАЗАНИЯ ДАТЧИКОВ

— Показания датчиков можно видеть как в цифровом, так и в графическом виде.

— Возможно сравнить минимальное и максимальное значение.

[ Рис. X-13 : Вывод Текущих Параметров((((Текст) ) ) ) ]

: : : : Выделение необходимого датчика….

☞ После того, как датчик выделен, можно проводить операции с его значением.

☞ Кнопкой Fix / Unfix можно фиксировать датчики по отдельности.

При переводе курсора на другой датчик фиксирование не пропадает.

Поэтому выделенное значение удобно сравнить с другим датчиком.

ПОДСКАЗКА ) ) ) )

Можно активировать эту функцию дважды кликнув по датчику.

: : : : Нажать для снятия фиксации со всех датчиков….

☞ Одновременно можно разфиксировать все датчики.

: : : : Нажать после того, , , , как выделено необходимый датчик….

☞ Функция показывает максимальное и минимальное значение датчика.

CARMANSCAN VGCARMANSCAN VGCARMANSCAN VGCARMANSCAN VG Manual Manual Manual Manual

X. Программа Диагностики

: : : : Нажать после выделения необходимых датчиков….

☞ Показания выделенных датчиков можно сохранять для последующего

анализа.

: : : : Нажать при необходимости вызова справочных данных….

☞ Можно вывести электрические схемы(если есть), идеальную форму сигнала и т.д.

: : : : Нажать после выделения необходимых датчиков….

☞ Выводит графическое изображение сигнала выделенного датчика.

☞ Можно вывести одновременно до 8 сигналов.

[ Рис. X-14 : Вывод Текущих Параметров (Графический вид) ]

: Нажмите после выделения датчика.

☞ Функция возврата к текстовому значению датчика как на Рис. X-13.

: Нажмите после выделения датчика….

☞ Показывает самое верхнее значение.

CARMANSCAN VGCARMANSCAN VGCARMANSCAN VGCARMANSCAN VG Manual Manual Manual Manual

X. Программа Диагностики

: Нажмите после выделения датчика.

☞ Показывает сигнал с минимальным значением.

ПОДСКАЗКА )

Например, было выделено 8 датчиков для просмотра в графическом виде. Но

только 4поместились на экране. Остальные 4сигнала находятся с помощью

кнопок UP/DOWN.

: : : : Нажмите после выделения датчика….

☞ Активируются кнопки . «запись» и «открыть»

[ Рис. X-15 : Сохранение Графического Файла ]

: Нажать после выделение датчика.

☞ Показание выделенного датчика можно сохранить для последующего

анализа.

: Нажать после выделения датчика….

☞ Переход на экран выбора места сохранения файла.

См. [ Рис. X-7 ].

CARMANSCAN VGCARMANSCAN VGCARMANSCAN VGCARMANSCAN VG Manual Manual Manual Manual

X. Программа Диагностики

: Нажать при необходимости добавления датчика в

графический экран.

☞ После активации данной кнопки в правой части экрана появится список

датчиков, которые можно добавить.

[ Рис. X-16 : Выбор и добавление датчиков ]

: Выбрать датчик и добавить его к выводу на экран.

☞ Можно добавить новый датчик в графический режим.

: Удалить датчик из списка и с экрана.

☞ Выбранный датчик может быть удален из графического просмотра.

CARMANSCAN VGCARMANSCAN VGCARMANSCAN VGCARMANSCAN VG Manual Manual Manual Manual

X. Программа Диагностики

: Функция изменения конфигурайции экрана.

☞ Мконки с функциями, которые можно использовать, появляются по бокам экрана.

[ Рис. X-17 Конфигурация экрана ]

: : : : Нажать для увеличения количества датчиков наНажать для увеличения количества датчиков наНажать для увеличения количества датчиков наНажать для увеличения количества датчиков на экране экране экране экране. . . .

☞ По умолчанию на дисплей выводятся 4 датчика.

☞ Но максимальное количество датчиков может быть до 8датчиклв.

:::: Нажать для уменьшения количества датчиков на экране….

☞ Минимальное количество датчиков на экране до 1датчика.

:::: Функция вывода цифровой информации по графикуФункция вывода цифровой информации по графикуФункция вывода цифровой информации по графикуФункция вывода цифровой информации по графику. . . .

☞ Информация по графику выводится в середине экрана.

: : : : Функция вывода минимального и максимального значения Функция вывода минимального и максимального значения Функция вывода минимального и максимального значения Функция вывода минимального и максимального значения

датчика датчика датчика датчика….

☞ Информация выводится в правой части дисплея.

CARMANSCAN VGCARMANSCAN VGCARMANSCAN VGCARMANSCAN VG Manual Manual Manual Manual

X. Программа Диагностики

: : : : Функция опредеоления названия датчикаФункция опредеоления названия датчикаФункция опредеоления названия датчикаФункция опредеоления названия датчика….

☞ Название датчика появляется в левой части экрана.

ПРИМЕЧАНИЕПРИМЕЧАНИЕПРИМЕЧАНИЕПРИМЕЧАНИЕ))))

/ /

По умолчанию название датчика установлено на экране. Нажмите

кнопку для отключения функции показа названия датчика. Если

названия датчика нет, то иконка окрашена в красный цвет.

: : : : Увеличение или уменьшение масштаба графического Увеличение или уменьшение масштаба графического Увеличение или уменьшение масштаба графического Увеличение или уменьшение масштаба графического

сигнала выбранного канала(сигнала выбранного канала(сигнала выбранного канала(сигнала выбранного канала(—-/+)./+)./+)./+).

☞ С помощью кнопок «+ » и «-» можно увеличить или уменьшить масштаб

просматриваемого графика.

CARMANSCAN VGCARMANSCAN VGCARMANSCAN VGCARMANSCAN VG Manual Manual Manual Manual

X. Программа Диагностики

3. HELP — ПОМОЩЬ

— Вовод на экран вспомогательной информации по датчикам.

[ Рис. X-18 Функция Help ]

: Кнопка используется для активации функции Помощи.

☞ Можно просмотреть информацию по выбранному датчику(эталон и т.д.)

[ Рис. X-19 ПОДСКАЗКА — TIPS ]

CARMANSCAN VGCARMANSCAN VGCARMANSCAN VGCARMANSCAN VG Manual Manual Manual Manual

X. Программа Диагностики

: Нажать после выделения датчика.

☞ Можно просмотреть графический сигнал выбранного датчика.

[ Рис. X-20 Графический Сигнал]

: Нажать после выделения датчика.

☞ На экран выводится электрическая схема по выбранному датчику.

[ Рис. X-21 Электрическая Цепь]

/ : Кнопки используется для движения по

экрану вверх/вниз.

CARMANSCAN VGCARMANSCAN VGCARMANSCAN VGCARMANSCAN VG Manual Manual Manual Manual

X. Программа Диагностики

4. АКТИВАЦИЯ

— Проверить нормальную работу датчика можно с помощью его активации

—

[ Рис. X-22 : Меню Активации ]

ПРИМЕЧАНИЕ )

После того как выбран датчик из предлагаемого списка, активируются кнопки

“START” и “STOP” в левой части экрана. В правой части экрана появляется

информация о времени активации – DURATION, методе тестирования —

METHOD, и условиях тестирования — CONDITION.

: Нажмите для начала процесса активации.

☞ Активация начнется сразу после нажатия данной кнопки.

: Нажмите для окончания активации.

☞ Активация закончится сразу после нажатия данной кнопки.

CARMANSCAN VGCARMANSCAN VGCARMANSCAN VGCARMANSCAN VG Manual Manual Manual Manual

X. Программа Диагностики

5. Другое

— Можно проверить адаптивные занчения датчиков, произвести перекодировку

контроллера, и информацию о спецификации системы.

[ Рис. X-23 : МЕНЮ OTHER-ДРУГОЕ ]

[ Рис. X-25 : Меню Адаптации Данных ]

: Нажмите для выполения функции адаптации.

☞ Подтвердите удаления адаптивных значений или выполнение команды по

адаптации.

CARMANSCAN VGCARMANSCAN VGCARMANSCAN VGCARMANSCAN VG Manual Manual Manual Manual

X. Программа Диагностики

: Нажмите для отказа выполения функции адаптации.

☞Подтвердите удаления адаптивных значений или выполнение команды по

адаптации.

: Нажмите для выполения команды.

☞ Выполнение команды.

: Нажмите для выполения команды выхода.

☞ Используйте для отмены команды или выхода из меню.

: Нажмите на необходимую кнопку.

☞ Кнопки используются для ввода цифр.

: Нажмите для выполения команды.

☞ Перезагрузка адаптивных данных или системы.

CARMANSCAN VGCARMANSCAN VGCARMANSCAN VGCARMANSCAN VG Manual Manual Manual Manual

XI. Информация по Ремонту

1. Главное Меню

[ Рис. XI-1 : Главное Меню Информации по Ремонту ]

: : : : Нажмите на кнопку стилусом – сортировка по Датчику….

☞ На экране появится справочная информация по четырем системам – Двигатель /

Двигатель(LPG) / ABS / Система Подвески.

: : : : Нажмите на кнопку стилусом – сортировка по Симптому….

☞ На экране появится справочная информация по четырем системам – Двигатель /

Двигатель(LPG) / ABS / Система Подвески.

: : : : Нажмите на кнопку стилусом – электрическая диаграмма….

☞ Выбрав марку автомобиля можно посмотреть электрическую схему.

CARMANSCAN VGCARMANSCAN VGCARMANSCAN VGCARMANSCAN VG Manual Manual Manual Manual

XI. Информация по Ремонту

2.2.2.2. Информация по Датчику — Можно просмотреть справочную информацию по четырем системам – Двигатель /

Двигатель(LPG) / ABS / Подвеска.

[ Рис. XI-2 Помощь для Датчиковt ]

: : : : Нажмите на кнопку стилусом….

☞ Можно посмотреть симптомы и пути устранения несиправностей по конкретному

датчику.

[ Рис. XI-3 Описание Симптомов ]

CARMANSCAN VGCARMANSCAN VGCARMANSCAN VGCARMANSCAN VG Manual Manual Manual Manual

XI. Информация по Ремонту

: : : : Нажмите на кнопку стилусом….

☞ Можно посмотреть изображение необходимого датчика.

[ Рис. XI-4 Изображение Датчика ]

: : : : Нажмите на кнопку стилусом….

☞ На экране сканера можно посмотреть диаграмму EMS. Датчик отмечен на схеме.

[ Рис. XI-5 EMS Диаграмма ]

CARMANSCAN VGCARMANSCAN VGCARMANSCAN VGCARMANSCAN VG Manual Manual Manual Manual

XI. Информация по Ремонту

: : : : Нажмите на экране сканера….

☞ На экран сканера выводится подробная информация по датчику и его функциям.

[ Рис. XI-6 Описание Детали ]

: : : : Нажмите на экране сканера….

☞ На экроане сканера появляется информация о характеристиках датчика.

[ Рис. XI-7 Характеристики ]

CARMANSCAN VGCARMANSCAN VGCARMANSCAN VGCARMANSCAN VG Manual Manual Manual Manual

XI. Информация по Ремонту

: : : : Нажмите на кнопку на экране.Нажмите на кнопку на экране.Нажмите на кнопку на экране.Нажмите на кнопку на экране.

☞ На экран выводится информация алгоритма по ремонту.

[ Рис. XI-8 Алгоритм исправления неисправности ]

: : : : Нажмите кнопку на экранеНажмите кнопку на экранеНажмите кнопку на экранеНажмите кнопку на экране….

☞ Вывод Электрической Схемы на дисплей.

: : : : Нажмите кнопку на экранеНажмите кнопку на экранеНажмите кнопку на экранеНажмите кнопку на экране….

☞ Вывод на дисплей Справки по симптомам для ремонта.

: : : : Нажмите кнопку на экрНажмите кнопку на экрНажмите кнопку на экрНажмите кнопку на экранеанеанеане….

☞ Вывод [ [ [ [ РисРисРисРис. XI. XI. XI. XI—-2 ] 2 ] 2 ] 2 ] на экран.

: : : : Нажмите кнопку на экранеНажмите кнопку на экранеНажмите кнопку на экранеНажмите кнопку на экране….

☞ Возврт к предыдущему меню.

CARMANSCAN VGCARMANSCAN VGCARMANSCAN VGCARMANSCAN VG Manual Manual Manual Manual

XI. Информация по Ремонту

3.3.3.3. Справка по Симптому для Ремонта

— На экран сканеры выводится Справочная Информация по Симптомам 4-х систем:

Двигателя / Двигателя(LPG) / АКПП / Система подвески.

[ Рис. XI-9 Помощь по Симптомам ]

: : : : Нажмите кнопку на экранеНажмите кнопку на экранеНажмите кнопку на экранеНажмите кнопку на экране….

☞ На экран выводится справочная информация по причине проблемы.

[ Рис. XI-10 Причина Проблемы ]

CARMANSCAN VGCARMANSCAN VGCARMANSCAN VGCARMANSCAN VG Manual Manual Manual Manual

XI. Информация по Ремонту

: : : : Нажмите кнопку на экранеНажмите кнопку на экранеНажмите кнопку на экранеНажмите кнопку на экране….

☞ На экран выводится описание детали, которую надо проверить.

[ Рис. XI-11 Информация по Детали ]

: : : : Нажмите кнопку на экранеНажмите кнопку на экранеНажмите кнопку на экранеНажмите кнопку на экране….

☞ Вывод на дисплей информации по методам анализа неисправности.

[ Рис. XI-12 Метод Анализа ]

CARMANSCAN VGCARMANSCAN VGCARMANSCAN VGCARMANSCAN VG Manual Manual Manual Manual

XI. Информация по Ремонту

: : : : Нажмите на кнопку на экранеНажмите на кнопку на экранеНажмите на кнопку на экранеНажмите на кнопку на экране….

☞ Вывод на дисплей электрической схемы.

☞ Вывод на дисплей Справочной Информации по датчику.

☞ Вывод [ [ [ [ РисРисРисРис. XI. XI. XI. XI—-9 ] 9 ] 9 ] 9 ] на дисплей.

☞ Переход к предыдущему экрану.

CARMANSCAN VGCARMANSCAN VGCARMANSCAN VGCARMANSCAN VG Manual Manual Manual Manual

XI. Информация по Ремонту

4. 4. 4. 4. Электрическая Схема Автомобиля

— Можно просмотреть электрическую схему автомобиля по каждой марке.

[ Рис. XI-13 Меню выбора электросхемы]

Можно с помощью стилуса перемещаться по диаграмме, если она не помещается на

дисплее.

[ Рис. XI-14 Электрическая схема]

☞ Выводится [ [ [ [ РисРисРисРис. XI. XI. XI. XI—-13 ] 13 ] 13 ] 13 ] на дисплей.

☞ Переход к предыдущему экрану.

CARMANSCAN VGCARMANSCAN VGCARMANSCAN VGCARMANSCAN VG Manual Manual Manual Manual

XII. Сохранение Данных

5.5.5.5. Главное МенюГлавное МенюГлавное МенюГлавное Меню

— С помощью сканера можно сохранять, а потом выводить на дисплей

данные Текущих Параметров, Осциллографа, Сохраненного Экрана.

[ Рис. XII-1 Сохраненные Данные ]

: : : : Нажмите для поиска сохраненных данных сканераНажмите для поиска сохраненных данных сканераНажмите для поиска сохраненных данных сканераНажмите для поиска сохраненных данных сканера….

☞ Вывод на экран сохраненных данных диагностической программы.

: : : : Нажмите для поиска сохраненных данных осциллографаНажмите для поиска сохраненных данных осциллографаНажмите для поиска сохраненных данных осциллографаНажмите для поиска сохраненных данных осциллографа

☞ Вывод на дисплей сохраненных файлов осциллографа.

: : : : Нажмите для вывода на сохраненных экрановНажмите для вывода на сохраненных экрановНажмите для вывода на сохраненных экрановНажмите для вывода на сохраненных экранов….

☞Вывод на дисплей сохраненных экранов.

CARMANSCAN VGCARMANSCAN VGCARMANSCAN VGCARMANSCAN VG Manual Manual Manual Manual

XII. Сохранение Данных

2.2.2.2. Сохранение Текущих ПараметровСохранение Текущих ПараметровСохранение Текущих ПараметровСохранение Текущих Параметров

Можно просмотреть информацию, сохраненную в меню Текущих Параметров.

[ Рис. XII-2 Сохранение Текущих Параметров ]

: : : : Нажмите для проверки графического режима….

☞ Вывод сохраненных данных.

☞ См [ [ [ [ Рис. . . . X-8 Графический Дисплей ].

: : : : Нажмите для удаления файла….

☞ Удаление сохраненного файла.

: : : : Нажмите для изменения имени файла.

:::: Нажмите для выхода из меню….

CARMANSCAN CARMANSCAN CARMANSCAN CARMANSCAN VGVGVGVG Manual Manual Manual Manual

XII. Сохранение Данных

3. Сохранение данных Осциллографа

— Возможен просмотр предварительно сохраненных гистограмм.

[ Рис. XII-3 Сохраненные данные осциллографа ]

: : : : Нажмите для просмотра данных. . . .

☞ Вывод на дисплей сохраненных данных.

: : : : Нажмите для изменения названия файла.

☞ Название файла можно изменить.

: : : : Нажмите после выбора файла для удаления.

☞ Удаление выбранного файла….

CARMANSCAN VGCARMANSCAN VGCARMANSCAN VGCARMANSCAN VG Manual Manual Manual Manual

XII. Сохранение Данных

4. Сохранение Файла в памяти сканера

— На экран можно вызвать сохраненный файл из памяти.

[ Рис. XII-4 Список сохраненных файлов]

: : : : Нажмите на кнопку стилусом….

☞ Движение курсора вверх.

: : : : Нажмите на кнопку стилусом….

☞ Движение курсора вниз.

ПОДСКАЗКАПОДСКАЗКАПОДСКАЗКАПОДСКАЗКА ) ) ) )

☞ Сканер позволяет сохранить до 13 файлов со скрин-шотами.

☞ С помощью кнопок / можно перемещаться по списку

файлов.

: : : : Нажмите на кнопку стилусом….

☞ Удаление выделеного файла.

: : : : Нажмите на кнопку стилусом….

☞ Обновление экрана.

☞ После сохранения или удаления файла необходимо нажать на эту

кнопку для отражения изменений на экране.

CARMANSCAN VGCARMANSCAN VGCARMANSCAN VGCARMANSCAN VG ManualManualManualManual

XII. Сохранение Данных

[ Рис. XII-5 Полный экран ]

: : : : Нажмите на кнопку стилусом….

☞ После нажатия этой кнопки как показано на [ Рис. XII-5 ] IMAGE LIST

исчезает. Список сохраненных файлов появляется на экране.

: : : : Нажмите на кнопку стилусом….

☞ Возвращение к экрану как на [ [ [ [ Рис. XII. XII. XII. XII—-4 ]4 ]4 ]4 ].

CARMANSCAN VGCARMANSCAN VGCARMANSCAN VGCARMANSCAN VG Manual Manual Manual Manual

XIII. Интернет

1. Подсоединение к Интернету

1.1.1.1. Подсоедините LAN кабель к LAN порту с левой стороны сканера.

[ Рис. XIII-1 Подсоединение кабеля LAN ]

ПОДСКАЗКА )

LAN кабель не входит в комплект поставки сканера. Кабель LAN можно подсоединить

к внешнему модему, если используется ADSL.

ПОДСКАЗКАПОДСКАЗКАПОДСКАЗКАПОДСКАЗКА ) ) ) )

Если у Вас фиксированный IP, то необходимо ввести IP адрес и другие данные то

выхода в сеть Интернет.

Если используется динамический ID как в ADSL или VDSL, то дополнительная

настройка не требуется.

CARMANSCAN VGCARMANSCAN VGCARMANSCAN VGCARMANSCAN VG Manual Manual Manual Manual

XIII. Интернет

2. CARMANSCAN VG позволяет настраивать сеть.

☞☞☞☞ Установка сети производится следующим образом.

▶▶▶▶

▼▼▼▼

CARMANSCAN VGCARMANSCAN VGCARMANSCAN VGCARMANSCAN VG Manual Manual Manual Manual

XIII. Интернет

2. Выход в Интернет

— Посредством Интернета можно загрузить Программу с Обновлением или

Справочную Информацию.

—

[ Рис. XIII-2 Интернет ]

CARMANSCAN VGCARMANSCAN VGCARMANSCAN VGCARMANSCAN VG Manual Manual Manual Manual

XIV. Осциллоскоп

1. Подключение к автомобилю

1.1.1.1. Подсоединение кабеля Осциллографа к корпусу CARMANSCAN VG. CARMANSCAN VG. CARMANSCAN VG. CARMANSCAN VG.

[ Рис. XIV-1 Метод подсоединения Кабеля Осцилллографа 1 ]

▶ Подсоединение кабеля производится путем синхронизации выступов на порте

сканера и отверстий на кабеле. Затем кабель надо повернуть и зафиксировать.

스코프스코프스코프스코프 케이블케이블케이블케이블 단자단자단자단자 본체본체본체본체 스코프스코프스코프스코프 단자단자단자단자

CARMANSCAN VGCARMANSCAN VGCARMANSCAN VGCARMANSCAN VG Manual Manual Manual Manual

XIV. Осциллоскоп

2.2.2.2. Соедините пробник кабеля осциллографа к линии сигнала датчика. . . . Заземлите

кабель осциллографа на массу….

[ Рис. XIV-2 Подсоединение кабеля Осциллографа 2 ]

ПОДСКАЗКА )

Как правило, к датчикам подходят несколько кабелей – кабель питания, кабеля

заземления, кабеля сигнала.

По сигнальному кабелю передаются и получаются сигналы от датчика к ECU.

Для тестирования Осциллографа, можно подключить кабель осциллографа к

сигнальному каналу.

CARMANSCAN VGCARMANSCAN VGCARMANSCAN VGCARMANSCAN VG Manual Manual Manual Manual

XIV. Осциллоскоп

2. Главное Меню

— На экране сканера можно получать высококачественные гистограммы в

ручном и автоматическом режимах, а также пользоваться Справочной

Информацией.

[ Рис. XIV-3 Главное Меню ]

: Нажмите на кнопку стилусом.

☞ Функция Авто позволяет получать сигналы датчиков и активаторов с

автоматической настройкой напряжения и времени.

: Нажмите на кнопку стилусом.

☞ Можно использовать настройки пользователя.

: Нажмите на кнопку стилусом.

☞ Функция измерения Вторичного Зажигания.

: Нажмите на кнопку стилусом.

☞ Измерение сигнала датчика по типу симптома неисправности.

: Нажмите на кнопку стилусом.

☞ Загрузка сохраненного сигнала на экран.

CARMANSCAN VGCARMANSCAN VGCARMANSCAN VGCARMANSCAN VG Manual Manual Manual Manual

XIV. Осциллоскоп

3. Автоматическое Измерение

— В этом меню можно выбрать 33автоматические настройки на датчики в

зависимости от типа датчика.

[ Рис. XIV-4 Автоматическое Измерение ]

1.1.1.1. Типы Датчиков

На дисплей выводятся 33333333датчика для выбора….

— Датчик выбирается в зависимости от своего типа.

2.2.2.2. Каналы

На дисплей можно вывести 4 4 4 4 канала одновременно….

— Выберете датчик, а затем канал для вывода его сигнала.

3. 3. 3. 3. Определение каналов

— Выбранный датчик и выбранный канал, описанные в предыдущих пунктах,

появляются на поле канала дисплея.

3.3.3.3. Сохранение

— Для того, чтобы сохранить настройку, следует нажать на кнопку SAVE. Сканер

переходит в режим измерения, настраивая дисплей на датчик.

4.4.4.4. CANCELCANCELCANCELCANCEL —- Отмена

— Нажатием на эту кнопку можно отменить настройку и выбрать другой датчик или

канал.

CARMANSCAN VGCARMANSCAN VGCARMANSCAN VGCARMANSCAN VG Manual Manual Manual Manual

XIV. Осциллоскоп

4. Ручной Режим

— Можно настроить напряжение, время и триггер.

[ Рис. XIV-5 Ручной Режим ]

: Нажмите на кнопку стилусом.

☞ Настройка напряжения сигнала.

: Нажмите на кнопку стилусом.

☞ Настройка времени сигнала.

: Нажмите на кнопку стилусом.

☞ Настройка Триггера.

: Нажмите на кнопку стилусом.

☞ Задержка сигнала для последующего сохранения или открытия уже

сохраненного сигнала.

CARMANSCAN VGCARMANSCAN VGCARMANSCAN VGCARMANSCAN VG Manual Manual Manual Manual

XIV. Осциллоскоп

: Нажмите на кнопку стилусом.

☞ Функция изменения конфигурации дисплея.

: Нажмите на кнопку стилусом.

☞ Функция активации курсора.

ПОДСКАЗКА )

В целом, меню Автоматической настройки не отличается от меню Ручного

режима. Отличие в том, что в Автоматическом режиме настройки времени

и напряжения уже заданы, а в ручном режиме пользователь сам может

задать те параметры, которые ему необходимы.

CARMANSCAN VGCARMANSCAN VGCARMANSCAN VGCARMANSCAN VG Manual Manual Manual Manual

XIV. Осциллоскоп

1. Настройка Напряжения

— Вертикальная ось разметки дисплея – ось напряжения. Пользователь может

изменить масштаб напряжения от 20mV до 50V.

[ Рис. XIV-6 Настройка Напряжения ]

: Нажмите на кнопку стилусом.

☞ Последовательная активация каналов от CH1 к CH4.

: Нажмите на кнопку стилусом.

☞ Изменение напряжения в сторону увеличения или уменьшения.

: Нажмите на кнопку стилусом.

☞ Дисплей возвращается к [ Рис. XIV-5 Ручной Режим ].

CARMANSCAN VGCARMANSCAN VGCARMANSCAN VGCARMANSCAN VG Manual Manual Manual Manual

XIV. Осциллоскоп

ПРИМЕЧАНИЕ )

☞☞☞☞ Настройка Канала и Напряжения

Как показано на [ Рис. XIV-7 Установка Каналов ], можно активировать любой

из каналов, путем нажатия на кнопку канала, а также настраивать напряжение

с помощью кнопок Up/Down.

☞☞☞☞ Настройка AC/DC

Нажав на иконку AC как показано на [ Рис. XIV-7 Установка Каналов ], можно

переключать напряжение между AC/DC.

Измерение AC возможно только по каналу CH1.

[ Рис. XIV-7 Установка Каналов ]

CARMANSCAN VGCARMANSCAN VGCARMANSCAN VGCARMANSCAN VG Manual Manual Manual Manual

XIV. Осциллоскоп

2. Установка Времени

— Горизонтальная ось на экране сканера является осью времени.

— Пользователь может изменять время от минимум 50㎲ до максимум 10s.

[ Рис. XIV-8 Установка Времени ]

: Нажмите на кнопку стилусом.

☞ С помощью данных кнопок можно изменить время.

: Нажмите на кнопку стилусом.

☞ Возвращение экрана к [ Рис. XIV-5 Ручной Режим ].

ПОДСКАЗКА )

Время также можно изменять с помощью иконок LEFT/RIGHT с правой

стороны дисплея.

CARMANSCAN VGCARMANSCAN VGCARMANSCAN VGCARMANSCAN VG Manual Manual Manual Manual

XIV. Осциллоскоп

3. Триггер

— Сканер позволяет изменять настройки Триггера.

[ Рис. XIV-9 Триггер ]

: Нажмите на кнопку стилусом.

☞ Кпопка входа в меню Триггера.

☞ Каждое нажатие изменяет Триггер от CH1 к CH4.

: Нажмите на кнопку стилусом.

☞ Изменение типа сигнала датчика.

☞ Каждое нажатие на кнопку изменяет сигнал от Ascent к Descent, или Descent к

Ascent.

: Нажмите на кнопку стилусом.

☞ Изменение режима Триггера.

☞ Каждое нажатие на иконку изменяет режим от NORMAL(нормальный) ▶

SINGLE(одиночный) ▶ AUTO(автоматический).

CARMANSCAN VGCARMANSCAN VGCARMANSCAN VGCARMANSCAN VG Manual Manual Manual Manual

XIV. Осциллоскоп

: : : : Нажмите на кнопку стилусом.

☞ С помощью кнопок UP/DOWN в левой части дисплея устанавливается

уровень сигнала(как и перевод пером стилуса).

: : : : Нажмите на кнопку стилусом.

☞ С помощью кнопок LEFT/RIGHT в левой части дисплея

установливается положение триггера(как и перевод пером стилуса).

: : : : Нажмите на кнопку стилусом.

☞ Возвращение к [ [ [ [ РисРисРисРис. XIV. XIV. XIV. XIV—-5 5 5 5 Ручной РежимРучной РежимРучной РежимРучной Режим ] ] ] ].

ПОДСКАЗКАПОДСКАЗКАПОДСКАЗКАПОДСКАЗКА ) ) ) )

— С помощью этой иконки можно изменять настройки Триггера.

: Кликнув по иконке канала можно изменить канал.

: Кликнув по типу стрелки можно можно изменить тип сигнала.

: Кликнув по иконке можно изменить режим.

: Актиавация дисплея после настройки Триггера.

ПРИМЕЧАНИЕ ) ) ) )

— Что такое Триггер? Это специальная функция осциллографа, для вывода на

дисплей повторяющихся или прерывающихся сигналов в наилучшем разрешении

в зависимости от канала, напряжения положения на экране и т.д.

CARMANSCAN VGCARMANSCAN VGCARMANSCAN VGCARMANSCAN VG Manual Manual Manual Manual

XIV. Осциллоскоп

4. Остановка сигнала

— Остановка сигнала необходима для сохранения и анализа сигнала.

[ Рис. XIV-10 остановка ]

: Нажмите на кнопку стилусом.

☞ Навигация по сохраненному файлу в реверсивном направлении.

: Нажмите на кнопку стилусом.

☞ Пауза(временная остановка) во время навигации.

: Нажмите на кнопку стилусом.

☞ Навигация по файлу в направлении вперед.

: Нажмите на кнопку стилусом.

☞ Измерение времени и напряжения в зависмости от сохраненного сигнала.

CARMANSCAN VGCARMANSCAN VGCARMANSCAN VGCARMANSCAN VG Manual Manual Manual Manual

XIV. Осциллоскоп

: Нажмите на кнопку стилусом.

☞ Возвращение к [ Рис. XIV-5 Ручной Режим ].

: Нажмите на кнопку стилусом.

☞ Нажатие этой кнопки активирует Открытие и Сохранение файла. Можно

сохранить остановленный сигнал или открыть другой сигнал для сравнения

: Нажмите на кнопку стилусом.

☞ Открытие уже сохраненного файла.

[ Рис. XIV-11 Открытие файла ]

: Нажмите на кнопку стилусом.

☞ Показывает сигнал в сохраненном файле.

: Нажмите на кнопку стилусом.

☞ Удаление сохраненного файла.

: Нажмите на кнопку стилусом.

☞ Изменение названия сохраненного файла.

CARMANSCCARMANSCCARMANSCCARMANSCAN VGAN VGAN VGAN VG Manual Manual Manual Manual

XIV. Осциллоскоп

: Пользователь может просмотреть сигнал в движении вперед

или в реверсивном направлении, использовать Паузу или Zoom.

[ Рис. XIV-12 Просмотр сигнала ]

: Нажмите на кнопку стилусом.

☞ Возвращение к меню [ Рис. XIV-11 Открытие Файла ].

: Нажмите на кнопку стилусом.

☞ Навигация по сохраненному файлу в реверсивном направлении.

: Нажмите на кнопку стилусом.

☞ Пауза(временная остановка) во время Навигации.

: Нажмите на кнопку стилусом.

☞ Навигация по сохраненному файлу в направлении вперед.

: Нажмите на кнопку стилусом.

☞ Измерение времени и напряжения сохраненного сигнала.

CARMANSCAN VGCARMANSCAN VGCARMANSCAN VGCARMANSCAN VG Manual Manual Manual Manual

XIV. Осциллоскоп

: Сигнал можно увеличить или уменьшить для анализа.

[ Рис. XIV-13 Zoom In/Out ]

: Нажмите на кнопку стилусом.

☞ Увеличение/уменьшение по шкале времени для анализа сигнала.

: Нажмите на кнопку стилусом.

☞ Увеличение/уменьшение по шкале напряжения для анализа сигнала.

: Нажмите на кнопку стилусом.

☞ Возвращение к меню [ Рис. XIV-12 Просмотр Сигнала ].

CARMANSCAN VGCARMANSCAN VGCARMANSCAN VGCARMANSCAN VG Manua Manua Manua Manuallll

XIV. Осциллоскоп

: Остановленный сигнал можно поместить на жесткий диск.

[ Рис. XIV-14 Сохранение ]

CARMANSCAN VGCARMANSCAN VGCARMANSCAN VGCARMANSCAN VG Manual Manual Manual Manual

XIV. Осциллоскоп

5.5.5.5. Экран

— Конфигурацию экрана можно изменить.

[ Рис. XIV-15 Режим Экрана]

: : : : Нажмите на кнопку стилусом.

☞ Нажатие на иконку позволяет вызвать на экран меню настроек Ручного

режима как показано выше.

: : : : Нажмите на кнопку стилусом.

☞ Нажатие на иконку позволяет перевести экран Осциллографа в

полноразмерный режим как показано ниже.

[ Рис. XIV-16 Режим Полного Экрана ]

CARMANSCAN VGCARMANSCAN VGCARMANSCAN VGCARMANSCAN VG Manual Manual Manual Manual

XIV. Осциллоскоп

: : : : Нажмите на кнопку стилусом.

☞ Функция вывода на экран Информации по каждому каналу.

[ Рис. XIV-17 Режим Экрана ]

: : : : Нажмите на кнопку стилусом.

☞ Функция изменения режима разграфировки экрана сканера.

[ Рис. XIV-18 Поле Дисплея ]

CARMANSCAN VGCARMANSCAN VGCARMANSCAN VGCARMANSCAN VG Manual Manual Manual Manual

XIV. Осциллоскоп

: : : : Нажмите на кнопку стилусом.

☞ Функция определения максимального значения сигнала датчика.

: : : : Нажмите на кнопку стилусом.

☞ Функция конфигурации экрана как показано на рисунке.

[ Рис. XIV-19 Конфигурация Дисплея ]

: : : : Нажмите на кнопку стилусом.

☞ Переход к стандартному экрану как на [ Рис. XIV-18 Поле Экрана ]

: : : : Нажмите на кнопку стилусом.

☞ На дисплее пропадает разметка и можно наблюдать только сигналы

датчиков.

CARMANSCAN VGCARMANSCAN VGCARMANSCAN VGCARMANSCAN VG Manual Manual Manual Manual

XIV. Осциллоскоп

6.6.6.6. Курсор

На дисплей сканера можно вывести крестообразный курсор и выбрать точку для

анализа данных.

[ Рис. XIV-20 Курсор ]

CARMANSCAN VGCARMANSCAN VGCARMANSCAN VGCARMANSCAN VG Manual Manual Manual Manual

XIV. Осциллоскоп

5. Измерение сигнала Вторичной Цепи Зажигания

Функция измерения сигнала вторичной цепи зажигания.

[ Рис. XIV-21 Окно Измерения Сигнала Цепи Вторичного Зажигания]

1. Окно выбора цилиндра

— Выбюерете номер цилиндра для измерения.

2. Окно выбора типа

— Выберете тип зажигания автомобиля для измерения.

☞ Окно цилиндра активируется путем нажатия на значок цилиндра.

3. Окно выбора типа Клещей

— Выберете вид клещей.

4.4.4.4. OKOKOKOK

— Настройка завершена, переход к экрану измерения.

5.5.5.5. CANCELCANCELCANCELCANCEL

— Отмена настроек. Возможен выбор других настроек.

CARMANSCAN VGCARMANSCAN VGCARMANSCAN VGCARMANSCAN VG Manual Manual Manual Manual

XIV. Осциллоскоп

[ Рис. XIV-22 Измерение Сигнала Вторичной Цепи]

: Нажать на кнопку стилусом.

☞ Настройка по напряжению.

: Нажать на кнопку стилусом.

☞ Настройка по времени.

: Нажать на кнопку стилусом.

☞ Настройка Триггера по напряжению и времени.

: Нажать на кнопку стилусом.

☞ Вывод сигнала по одному цилиндру.

: Нажать на кнопку стилусом.

☞ Изменение настроек измерения сигнала.

См [ Рис. XIV-23~27 Настройка Экрана ].

CARMANSCAN VGCARMANSCAN VGCARMANSCAN VGCARMANSCAN VG Manual Manual Manual Manual

XIV. Осциллоскоп

: Нажать на кнопку стилусом.

☞ Удаление или ввод на дисплей информации по настройкам сигнала.

: Функтия разделения экрана, чтобы просматривать все

четыре цилиндра в верхней части и конкретный цилиндр

отдельно в нижней части.

[ Рис. XIV-23 Настройка Экрана – Сплит Режим ]

ПОДСКАЗКА))))

— По умолчанию сканер настроен на Сплит режим.

CARMANSCAN VGCARMANSCAN VGCARMANSCAN VGCARMANSCAN VG Manua Manua Manua Manuallll

XIV. Осциллоскоп

: : : : Вывод сигала по Вторичному Зажиганию всех

цилиндров….

[ Рис. XIV-24 Установка Дисплея – Серийный Режим ]

: : : :Вывод сигнала цепи Вторичного зажингания на дисплей….

[ Рис. XIV-25 Установка Экрана – Режим Цилиндра ]

CARMANSCAN VGCARMANSCAN VGCARMANSCAN VGCARMANSCAN VG Manual Manual Manual Manual

XIV. Осциллоскоп

: : : :Displays the overall trend of ignition waveform values.

[ Рис. XIV-26 Установка Дисплея – Режим Общего вида ]

: Нажать на кнопку стилусом.

☞ Путем нажатия на эту кнопку в правой части дисплея можно увидеть

максимальное(пиковое) значение сигнала.

: Нажать на кнопку стилусом.

☞ Путем нажатия на эту кнопку в правой части дисплея можно увидеть

время задержки срабатывания свечи.

: Нажать на кнопку стилусом.

☞ Пуитем нажатия на эту кнопку можно активировать информацию по

времени горения свечи и пиковому напряжению в парвой стороне

дисплея.

: Нажать на кнопку стилусом.

☞ Нажатие на эту кнопку активирует информацию по времени горения в

парвой части дисплея.

100

CARMANSCAN VGCARMANSCAN VGCARMANSCAN VGCARMANSCAN VG Manual Manual Manual Manual

XIV. Осциллоскоп

: Вывод на дисплей информации по сигнала цепи

Вторичного зажигания в трехмерном изображении.

[ Рис. XIV-27 Настройка Дисплея – Режим 3D ]

101

CARMANSCAN VGCARMANSCAN VGCARMANSCAN VGCARMANSCAN VG Manual Manual Manual Manual

XIV. Осциллоскоп

6.6.6.6. Сравнение Нормального сигнала и Пропуска зажигания

� Сравнение сигналов в Сплит режиме

[ Рис. XIV-28 Нормальный сигнал в Сплит режиме ]

[ Рис. XIV-29 Сигнал Пропуска Зажигания в Сплит режиме]

102

CARMANSCAN VGCARMANSCAN VGCARMANSCAN VGCARMANSCAN VG Manual Manual Manual Manual

XIV. Осциллоскоп

� Сравнение сигналов в Серийном Режиме

[ Рис. XIV-30 Нормальный Сигнал ]

[ Рис. XIV-31 Пропуск Зажигания]

103

CARMANSCAN VGCARMANSCAN VGCARMANSCAN VGCARMANSCAN VG Manual Manual Manual Manual

XIV. Осциллоскоп

� Сравнение сигнала одного Цилиндра

[ Рис. XIV-32 Нормальный Сигнал]

[ Рис. XIV-33 Пропуск Зажигания]

104

CARMANSCAN VGCARMANSCAN VGCARMANSCAN VGCARMANSCAN VG Manual Manual Manual Manual

XIV. Осциллоскоп

� Сравнение сигналов в Сравнительном Режиме

[ Рис. XIV-34 Нормальный Сигнал]

[ Рис. XIV-34 Реальный Сигнал]

105

CARMANSCAN VGCARMANSCAN VGCARMANSCAN VGCARMANSCAN VG Manual Manual Manual Manual

XIV. Осциллоскоп

� Сравнение в Трехмерном режиме

[ Рис. XIV-36 Нормальный сигнал-3D]

[ Рис. XIV-37 Пропуск Зажигания — 3D]

106

CARMANSCAN VGCARMANSCAN VGCARMANSCAN VGCARMANSCAN VG Manual Manual Manual Manual

XIV. Осциллоскоп

7. Измерение Сигнала в зависимости от Симптома

— После выбора типа симптома датчики, которые надо проверить,

автоматически настроятся на экране.

[ Рис. XIV-38 Измерение сигнала по симптому ]

: Выбрать симптом неисправности и нажать

☞ Выбор датчиков, которые связаны с неисправностью, по каждому

каналу и переход в режим Осциллографа.

: Нажать на кнопку стилусом.

☞ Отмена всех настроек. Можно повторить настройки Осциллографа.

107

CARMANCARMANCARMANCARMANSCAN VGSCAN VGSCAN VGSCAN VG Manual Manual Manual Manual

XV. Мультиметр и Симулятор

1.1.1.1. Главное МенюГлавное МенюГлавное МенюГлавное Меню

— Сканер позволяет использовать Мультиметр и Симулятор сигналов.

[ XV-1 Мультиметер & Симулятор ]

: Нажать на кнопку стилусом.

☞ Можно приступить к измерению напряжения также как в мультиметре

: Нажать на кнопку стилусом.

☞ Для этой функции необходимо подключение опциональных клещей.

: Нажать на кнопку стилусом.

☞ Измерение скважности и частоты также как и в мультеметра.

: Нажать на кнопку стилусом.

☞ Для этой функции необходим опционный набор для давления.

: Нажать на кнопку стилусом.

☞ Нагрузка измеряется так же как и в обычном мультиметре.

108

CARMANSCAN VGCARMANSCAN VGCARMANSCAN VGCARMANSCAN VG Manual Manual Manual Manual

XV. Мультиметр и Симулятор

: Нажмите на кнопку стилусом.

☞ Функция активации сигнала Активатора для проверки его

работоспособности.

: Нажмите на кнопку стилусом.

☞ Сопротиволение измеряется также как и в мультиметре.

: Нажмите на кнопку стилусом.

☞ Можно симулировать работу датчиков путем симуляции напряжения.

Например ) Датчик положения Степ-Мотора, датчик температуры воды

: Нажмите на кнопку стилусом.

☞ Для использования этой функции необходим температурный

датчик(опционально).

: Нажмите на кнопку стилусом.

☞Можно симулировать работу датчиков путем симуляции напряжения,

нагрузки и скважности сигнала.

ПОДСКАЗКА)

Правила использования токовыми зажимами, датчиками температуры и

измерения вакуума и давления описаны в прилагающихся к ним

инструкциях.

109

CARMANSCAN VGCARMANSCAN VGCARMANSCAN VGCARMANSCAN VG Manual Manual Manual Manual

XVI. Утилиты

1.1.1.1. Главное Меню — В данном меню можно использовать Калькулятор, Калибратор Экрана и Проводник

файлов.

[ [ [ [ Рис. XVI. XVI. XVI. XVI—-1 1 1 1 Утилиты ] ] ] ]

: : : : Нажмите для использования функции Калькулятора.

☞ В этом меню можно использовать Калькулятор и Конвертер Единиц(длина, вес,

объем, площадь).

: : : : Нажмите для использования функции Калибратора.

☞ Калибровка Активной Матрицы дисплея.

: : : : Нажмите для использования функции Проводника.

☞ Запуск программы управления файловой системы.

110

CARMANSCAN VGCARMANSCAN VGCARMANSCAN VGCARMANSCAN VG Manual Manual Manual Manual

XVI. Утилиты

2.2.2.2. Калькулятор — Можно использовать стандарный Калькулятор и Конвертер Единиц.

[ [ [ [ Рис. XVI. XVI. XVI. XVI—-2 2 2 2 Калькулятор ] ] ] ]

1. Ввод данных

Данные вводятся через нумерическую панель на экране.

2.2.2.2. Кнопки действия

— Используются также как и в обычном калькуляторе.

3.3.3.3. Выбор единиц измерения

— Единицы измерения можно выбрать в нижней части экрана.

— Результат калькуляции может быть сконвертирован в нужных единицах (поле 5)

автоматически.

4.4.4.4. Ввод результата калькуляции

— Здесь выводится информация о введенной цифре и единицах(Поле 4).

—

5.5.5.5. Панель конвертации единиц

— В этой части цифры конвертируется в необходимых единицах.

111

CARMANSCAN VGCARMANSCAN VGCARMANSCAN VGCARMANSCAN VG Man Man Man Manualualualual

XVI. Утилиты

3.3.3.3. Калибровка Экрана — Данная функция необходима для аккуратной калибровки активной матрицы

дисплея.

[ [ [ [ Рис. XVI. XVI. XVI. XVI—-3 3 3 3 Калибровка активной Матрицы ] ] ] ]

1.1.1.1. Нажмите аакратно в центр креста, , , , который появляется на дисплее

сканера….

2. После завершения калибровки нажмите нажмите кнопку “ENTERENTERENTERENTER” для

сохранения результата и возвращения в меню [ [ [ [ Рис. XIV. XIV. XIV. XIV—-1 ]1 ]1 ]1 ]….

3.3.3.3. Если калибровка произведена неправильно, , , , нажмите “ESESESESCCCC” для

полвторения процедуры Калибровки. . . .

112

CARMANSCAN VGCARMANSCAN VGCARMANSCAN VGCARMANSCAN VG Manual Manual Manual Manual

XVI. Утилиты

4.4.4.4. Проводник — Для поиска файла можноь обратиться к программе Проводник.

[ [ [ [ Рис. XVI. XVI. XVI. XVI—-4 4 4 4 Проводник ] ] ] ]

☞ Данной функцией можно воспользоваться, подсоединив сканер к мыши или

клавиатуре как обычный компьютер.

113

CARMANSCAN VGCARMANSCAN VGCARMANSCAN VGCARMANSCAN VG Manual Manual Manual Manual

XVII. Загрузка Программы

1.1.1.1. Main MenuMain MenuMain MenuMain Menu

— It is a function to download a diagnosis program and other application programs.

— You can check the data saved in a hard disk and internal flash memory.

[ [ [ [ Рис. XVII. XVII. XVII. XVII—-1 1 1 1 Загрузка Программы ] ] ] ]

: Select a file to delete and tap on it.: Select a file to delete and tap on it.: Select a file to delete and tap on it.: Select a file to delete and tap on it.

☞ Deletes the selected file.

: Select a file in a hard disk list, and tap on it.: Select a file in a hard disk list, and tap on it.: Select a file in a hard disk list, and tap on it.: Select a file in a hard disk list, and tap on it.

☞ Downloads the file saved in a hard disk to the internal memory.

: Select a file saved in a hard disk, and tap on: Select a file saved in a hard disk, and tap on: Select a file saved in a hard disk, and tap on: Select a file saved in a hard disk, and tap on it. it. it. it.

☞ You can view the detailed information of the selected file.

: Select a file saved in an internal memory, and tap on it.: Select a file saved in an internal memory, and tap on it.: Select a file saved in an internal memory, and tap on it.: Select a file saved in an internal memory, and tap on it.

☞ You can view the detailed information of the selected file.

: Tap on it to download multiple files at a time.: Tap on it to download multiple files at a time.: Tap on it to download multiple files at a time.: Tap on it to download multiple files at a time.

☞ SELECT FILE LIST window is displayed.

: : : : Select a file, and tap on it.Select a file, and tap on it.Select a file, and tap on it.Select a file, and tap on it.

☞ A selected file is added to a SELECT FILE LIST.

114

CARMANSCAN VCARMANSCAN VCARMANSCAN VCARMANSCAN VGGGG Manual Manual Manual Manual

XVII. Загрузка Программы

2.2.2.2. DeleteDeleteDeleteDelete

1.1.1.1. Select a file to delete, and tap on the delete icon.Select a file to delete, and tap on the delete icon.Select a file to delete, and tap on the delete icon.Select a file to delete, and tap on the delete icon.

[ Fig. XVII[ Fig. XVII[ Fig. XVII[ Fig. XVII—-2 Delete ]2 Delete ]2 Delete ]2 Delete ]

2.2.2.2. A deletion confirmation message is displayed. A deletion confirmation message is displayed. A deletion confirmation message is displayed. A deletion confirmation message is displayed.

— If you want to delete it, tap on OK icon.

— If not, tap on CANCEL icon.

[ Fig[ Fig[ Fig[ Fig. XVII. XVII. XVII. XVII—-3 Delete ]3 Delete ]3 Delete ]3 Delete ]

115

CARMANSCAN VGCARMANSCAN VGCARMANSCAN VGCARMANSCAN VG Manual Manual Manual Manual

XVII. Загрузка Программы

3.3.3.3. A message showing the completion of a file deletion is displayed. A message showing the completion of a file deletion is displayed. A message showing the completion of a file deletion is displayed. A message showing the completion of a file deletion is displayed.

— Tap on OK icon to complete it.

[ Fig. XVII[ Fig. XVII[ Fig. XVII[ Fig. XVII—-4 Delete ]4 Delete ]4 Delete ]4 Delete ]

116

CARMANSCAN VGCARMANSCAN VGCARMANSCAN VGCARMANSCAN VG Manual Manual Manual Manual

XVII. Загрузка Программы

3.3.3.3. Загрузка 1. 1. 1. 1. Выберете файл из списка на жестком диске и нажмите на него стилусом….

[ [ [ [ Рис. XVII. XVII. XVII. XVII—-5 5 5 5 Загрузка ] ] ] ]

2.2.2.2. На сканере появляется информация о подтверждении Загрузки….

— Если его надо загрузить, то нажмите OK.

— Если его не надо загружать, то нажмите CANCEL.

[ [ [ [ Рис. XVII. XVII. XVII. XVII—-6 6 6 6 Загрузка ] ] ] ]

117

CARMANSCAN VGCARMANSCAN VGCARMANSCAN VGCARMANSCAN VG Manual Manual Manual Manual

XVII. Загрузка Программы

3.3.3.3. Настройка Памяти

[ [ [ [ Рис. XVII. XVII. XVII. XVII—-7 7 7 7 Загрузка ] ] ] ]

ПОДСКАЗКА ) ) ) )

Как Настроить память????

По аппаратным причинам, , , , связанным с особенностью Флэш памяти, , , , перед

загрузкой файла, , , , необходимо освободить место для нового файла. . . . Даже если Флэш

Память пуста необходимо провести эту процедуру….

4.4.4.4. Выполнение загрузки программы….

[ [ [ [ Рис. XVII. XVII. XVII. XVII—-8 8 8 8 Загрузка ] ] ] ]

118

CARMANSCAN VGCARMANSCAN VGCARMANSCAN VGCARMANSCAN VG Manual Manual Manual Manual

XVII. Загрузка Программы

5.5.5.5. Сообщение о подтверждении загрузки….

— Нажмите ОК, если подтверждаете загрузку.

— Если отменяете загрузку, нажмите кнопку CANCEL.

[ [ [ [ Рис. XVII. XVII. XVII. XVII—-9 9 9 9 Подтверждение Загрузки ] ] ] ]

ПРИМЕЧАНИЕ ) ) ) )

Зачем нужно Подтверждение????

Это функция для проверки идентичности оригинального файла для загрузки и

того, , , , файла, , , , который перемещен во Флэш Память….

6.6.6.6. Сообщение о завершении загрузки. . . .

— Проверьте название загруженного файла и нажмите OK для завершения процесса

загрузки.

[ [ [ [ Рис. XVII. XVII. XVII. XVII—-10 10 10 10 Завершение Загрузки ] ] ] ]

119

CARMANSCAN VGCARMANSCAN VGCARMANSCAN VGCARMANSCAN VG Manual Manual Manual Manual

XVII. Загрузка Программы

4.4.4.4. Информация о Жестком Диске — Информацуию по сохраненным файлам можно посмотреть на жеском диске.

[ [ [ [ Рис. XVII. XVII. XVII. XVII—-11 11 11 11 Информация на Жестком Диске ] ] ] ]

5.5.5.5. Внутренняя Информация — Можно просмотреть информацию о файлах, которые уже находятся в памяти.

[ [ [ [ Рис. XVII. XVII. XVII. XVII—-12 12 12 12 Информация о Файлах ] ] ] ]

120

CARMANSCAN VGCARMANSCAN VGCARMANSCAN VGCARMANSCAN VG Manual Manual Manual Manual

XVII. Загрузка Программы

6.6.6.6. Выбор Файла из Списка — Можно выбрать файл из списка и загрузить его, либо удалить из памяти.

— При одинарном нажатии на файл проводится его выбор. При повторном нажатии

на файл можно развернуть.

[ [ [ [ Рис. XVII. XVII. XVII. XVII—-13 13 13 13 Выбор файла ] ] ] ]

ПОДСКАЗКА ) ) ) )

— Нажатие на файл выводит на дисплей список файлов для жесткого диска и для

внутренней памяти.

121

CARMANSCAN VGCARMANSCAN VGCARMANSCAN VGCARMANSCAN VG Manual Manual Manual Manual

XVIII. Настройка Конфигурации

1.1.1.1. Главное Меню — В этом Меню Пользователь может тестировать кнопки, проверять конфигурацию

системы и изменять настройки сканера.

[ [ [ [ Рис. XVIIII. XVIIII. XVIIII. XVIIII—-1 1 1 1 Настройки Конфигурации ] ] ] ]

: : : : Нажмите на кнопку стилусом….

☞ Можно проверить работу кнопок с левой и справой стороны прибора и поменять

их функции.

:::: Нажмите на кнопку стилусом….

☞ Изменение единиц измерения.

: : : : Нажмите на кнопку стилусом….

☞ Функция, аналогичная Контрольной Палени обычного компьютера.

122

CARMANSCAN VGCARMANSCAN VGCARMANSCAN VGCARMANSCAN VG ManualManualManualManual

XVIII. Настройка Конфигурации

: : : : Нажмите на кнопку стилусом….

☞ Настройка яркости экрана и предупреждений о разряжении аккумулятора.

: : : : Нажмите на кнопку стилусом….

☞ Можно проверить номер партии сканеров, серийный номер и версию

программного обеспечения.

Источник

Carman Scan VG+ — современный профессиональный диагностический аппарат, выполненный в виде сканера с цветным жидкокристаллическим сенсорным дисплеем с диагональю 7″, в одном корпусе с 4-канальным осциллографом, мультиметром и импульсным генератором сигналов датчиков и приводов.

Комплект для моделей азиатских производителей.

• Чтение и расшифровка кодов неисправностей
• Стирание кодов неисправностей
• Вывод текущих данных (в цифровом и графическом виде), включая Freeze Frame Data
• Запись текущих параметров (Flight Record)
• Возможность графического сравнения выбранного параметра со всеми остальными
• Формирование групп параметров вручную
• Симуляция сигналов датчиков (simu-scan)
• Проверка (активация) исполнительных механизмов (acti-scan)
• Активация устройств при регулировке уровня CO
• Контроль устройств при выполнении ездового теста
• Построение графиков
• Идентификация систем (блоков управления)
• Проведение

адаптации

• Сброс сервисных интервалов
• Чтение и программирование

иммобилайзера

, запись ключей
• Поддержка протоколов OBD-I, OBD-II, EuroOBD, CAN
• 4-канальный цифровой осциллограф
• Цифровой

мультиметр

с автоматической подстройкой диапазона
• База данных для поиска неисправностей по симптомам
• Информация о компонентах (проверяемых датчиках или приводах) — назначение, возможные типы, принципы функционирования, порядок подключения, места расположения, методика проверки, электрические схемы, типовые осциллограммы и т.д.
• Библиотека эталонных форм сигналов
• База электросхем для различных марок и моделей
• Возможность подключения газоанализатора (Carman 4 Gas)
• Возможность подключения принтера (стационарного или переносного)
• Возможность подключения к стандартному компьютеру (загрузка и обработка результатов измерений с ПК или из памяти прибора)
• Управление всеми экранами прибора с помощью сенсорного дисплея
• Загрузка или сохранение текущего изображения на ПК, вывод изображения с экрана на принтер
• Поставляемое в комплекте программное обеспечение для ПК позволяет проводить анализ записанных данных и результатов измерений, а также загружать обновления

Функции осциллографа
• 4-канальный цифровой осциллограф с возможностью ручного или автоматического выбора параметров изображения
• Разрешение по напряжению: 0,2..50 В
• Разрешение по временной развертке: 0,02 мс..50 с
• Скорость обмена (графика): 10 Мб/с
• Настройка триггера (режим / источник / уровень / пауза)
• Регулировка нулевого уровня
• Запись и хранение осциллограмм
• Масштабирование и обработка осциллограмм
• Контроль формы сигнала во вторичной цепи зажигания
• Возможность формирования пользовательской библиотеки сигналов

Функции мультиметра
• 4-канальный цифровой мультиметр (отображение одновременно нескольких параметров сигнала одного или нескольких каналов).
• Диапазоны измерений
— напряжение: ±500 В (DC)
— частота: 0..200 КГц
— скважность импульсов: 0..100%
— сопротивление: 0..10 МОм
— температура: -20..150°C
— разрежение: до 100 psi
— давление: до 200 КПа
— сила тока (высокий): 1..600 А
— сила тока (низкий): 0,05..100 А

Функции генератора импульсов
• Частота: 1..100 Hz (период 1..0,01 с)
• Скважность: 1..100%
• Напряжение (датчики): 0..5 В
• Напряжение (приводы): 0..12 В

• Acura, Daihatsu, Honda, Infiniti, Isuzu, Lexus, Mazda, Mitsubishi, Nissan, Scion, Subaru, Suzuki, Toyota

• GM Daewoo, Hyundai, Kia, Samsung, Ssangyong / Perodua, Proton / Mahindra, Maruti, Tata

• BYD, Changan, Chang-He, Chery, Dongfeng, Geely, Great Wall, Hafei, Liuzhou Wuling, Xinkai, Zhongxing, Zoyte

Все электронные системы и электрические цепи автомобиля: ENG, ENG-2, ATA, BM/GM, EA, CCS, TCS, ISC, ESCM, IFI/ERE, ELR, EDS, ABS/ETS/ASR, AIRBAG/ETR (SRS), A/T, BAS, ADS, ASD, SPS, 4WD, RB, RST, A/C, IMMO, EPS, ECS, AHLS, AAC, FWDS, FFH, KCS и др.

Обновление программного обеспечения выполняется с сайта производителя. Бесплатные обновления предоставляются в течение 1 (одного) года с момента приобретения, по истечении этого срока текущие обновления программного обеспечения становятся платными.

Гарантийный период — 1 (один) год с момента приобретения конечным потребителем.

CPU	Geode LX800-500mHz
RAM	512Mb SD-RAM
Память	HDD 80 Gb
Дисплей	7″ LCD, 800×400, VGA, сенсорный
Клавиатура	4 клавиши управления, 6 функциональных клавиш
Питание	DC 12-24В
Аккумулятор	Li-ion, время работы от батареи более 1 ч
Порты	Audio jack 3.5mm, VGA out, KB (ps/2), LAN, RS-232, DC power, DLC comm, mini USB, USB 1.1/2.0, 4 x oscill.
Дополнительные функции	4-канальный осциллограф, автоматический мультиметр, симулятор сигналов датчиков, анализ сигнала вторичной цепи зажигания
Протоколы	J1850 (VPW, PWM), KWP2000, ISO9141-2, CAN, J1587, Hi-Speed Serial (115k), Single Wire CAN, CCD
O/S	Windows CE 5.0 NET
Языки	RU, EN, CH, DE, FR, ES, IT, PT, EL, TK
Внешние габариты	285 x 180 x 50 мм
Масса основного блока	1.2 кг
Цвет корпуса	черный
Цвет защитного чехла	серый

Базовый комплект:
• Основной блок
• Защитный чехол
• Упаковочный чемодан
• Инструкция пользователя
• CD с программным обеспечением
• Основной диагностический кабель OBD-II
• Кабель питания от прикуривателя
• Кабель питания от АКБ
• Комплект щупов осциллографа (4-канал.)
• Кабель RS-232C
• Зажимы для контроля вторичной цепи зажигания
• Кабель USB
• Токовый зажим
• Адаптер питания AC/DC

Азиатский комплект:
• Адаптер Hyundai / Mitsubishi (12 pin)
• Адаптер Kia / Mazda (6+1 pin)
• Адаптер Kia (20 pin)
• Адаптер Daewoo / GM (12 pin)
• Адаптер SsangYong (14 pin)
• Адаптер SsangYong (20 pin)
• Адаптер Toyota (17 pin R)
• Адаптер Toyota (17 pin C)
• Адаптер Samsung / Nissan / Infiniti (14 pin)
• Адаптер Honda (3 pin)
• Адаптер Honda (5 pin)
• Адаптер Mazda (17 pin)
• Адаптер Subaru (9 pin)
• Адаптер Mitsubishi (12+16 pin)
• Специальное программное обеспечение для диагностики модулей азиатских автомобилей (в соответствии с заявленной картой покрытия)

Примеры карт покрытия:

•
•
•

Руководство пользователя:

•

Источник

CARMANSCAN VG

User Manual

CARMANSCAN VG Manual

CONTENT

CARMANSCAN VG INTRODUCTION

SAFETY

I. Mainframe Parts and Functions

1. Front ………………………………….…………………………… 10

2. Right Side ………………………………………………………… 12

3. Left Side …………………………..……………………………….13

4. Top ………………………………………………………………….14

5. Back………………………………………………………………….15

II. Status Display LED

1. Descriptions ………………………………………………………………16

III. Pointing Device

1. About a Touch Panel…………………………………………………..17

2. How to Use a Touch Panel…………………………………………..18

IV. Battery

1. Battery Charging…. ……………………………………………..20

2. Battery Usage……………………………………………………..21

3. Checking Remaining Battery Power ……………………….21

CARMANSCAN VG Manual

CONTENT

4. Cautions in Handling …………………………………………22

V. External Display Device

1. Connection…………………………………………………………23

2. How to Connect ..…………………………………………………23

VI. Power Supply..………………………………………………….24

VII. Component List and Spec.

1. Components

1) Basic Items.…………………………………………………….25

2) Asia Kit..………………………………………………………..26

3) Europe/ USA Kit ………………………………………………27

2. Option Items.………………………………………………………28

3. System Specifications

1) Hardware Spec. ……………………………………………..28

2) Protocol Spec…..………………………………………………29

3) Scope & Meter Spec..………………………………………..29

VIII. Pictures of Components

1. Basic Items…………………………………………………………30

CARMANSCAN VG Manual

CONTENT

2. Asian Kit ……………………………………………………………32

3. Europe Kit (Germany)………………………………………….. 34

4. Europe Kit (France)………………………………………………35

5. USA

Kit…………………………………………………………………….35

IX. Main Menu

1. Screen Layout and Description……………………………….36

X. Vehicle Diagnosis Program

1. Connection to Vehicle & Selection of Diagnosis Program…….……38

2. Diagnosis Program..……………………………………………..45

XI. Maintenance Information

1. Main Menu…………………………………………………………61

2. Help per Part.…….……………………………………………….62

3. Help per Trouble Type…………………………………………..66

4. Vehicle Wiring Diagrams………………………………………..69

XII. Saved Data

1. Main Menu………………………………………………………….70

CARMANSCAN VG Manual

CONTENT

2. Saved Data in Fault Diagnosis Function …………………….71

3. Oscilloscope Saved Data….…………………………………….72

4. Screen Capture Data……………………………………………..73

XIII. Internet

1. Internet Connection……………………………………………..75

2. Internet Screen……………………………………………………77

XIV. Oscilloscope

1. Connecting to a Vehicle…………………………………………78

2. Main Menu……………………….…………………………………80

3. Auto Measurement.…………….………………………………..81

4. Manual Measurement…….….…………………………………..82

5. Secondary Ignition waveform measuring method…………98

6. Ignition Waveform Measurement.…..………………………105

7. Comparison of Normal Waveform & Misfire Waveform……..111

8. Measurement of Waveform per Trouble Type ………….116

XV. Meter & Simulator

1. Main Menu………………………………………………………..117

CARMANSCAN VG Manual

CONTENT

XVI. Utility Box

1. Main Menu………………………………………………………………..119

2. Calculator …………………………..……………………………121

3. Touch Screen Calibration ………….…………………………122

4. File Explorer …………………………………………………….123

XVII. Program Download

1. Main Menu……………………………………………………….124

2. Delete……………………………………………………………..125

3. Download……………………………….………………………..127

4. Hard Disk Information …………….…………………………..130

5. Internal Information ………………….………………………..130

6. Select File List ……………………….………………………..131

XVIII. Configuration Setting

1. Main Menu…………………………………………………………..132

XIX. CARMANSCAN VG PRINT SETUP…………………..136

CARMANSCAN VG Manual

Overview of CARMAN SCAN VG

The increased vehicle emissions resulting from the drastic increase in the number

of vehicles has now reached levels that threaten life on the earth.

Accordingly, the vehicle-related laws and regulations of the advanced countries

aim not only to reduce the exhaust gas emissions and prevent the global warming

but also to abandon the development of gasoline engines and promote the

development of new technology (e.g. electric/hydrogen cars). For this purpose

various laws and regulations (e.g. OBD2/EOBD4) have been established or

strengthened to encourage automakers to invest in high-cost and long-term

development.

Due to the widening gap between advanced car maintenance technology and the

skills of maintenance staff, the distribution level of maintenance technology is

absolutely low, increasing the time it takes for maintenance staff to identify the

cause of failures and troubleshoot vehicle problems. i.e., from the perspective of

economics and technology, maintenance staff are facing new challenges in

acquiring and utilizing the wide range of equipment required to measure and

analyze the various parts and systems.

This CARMAN SCAN VG includes the necessary measuring functions and serves

as a guideline for car maintenance to help staff understand the ever-changing

technologies in a short period of time. It also has a recording function allowing

recording of abnormal signals, which can then be replayed for analysis.

CARMAN SCAN VG is a complete integrated vehicle information measuring system

which delivers the car maintenance information of domestic vehicles in real time,

and which has the intelligent self-diagnosis and recording function, satisfying the

requirements of the information age.

To utilize the various measurement and diagnostic functions of CARMAN SCAN VG

and enhance the efficiency of maintenance work to the maximum extent, it is

essential to read this user manual carefully.

CARMANSCAN VG Manual

Overview of CARMAN SCAN VG

The core of this equipment is the software implemented by programs. Therefore,

the descriptions contained herein may differ from the latest version of such

programs in the future. With this in mind always refer to the latest version of user

manual available.

Nextech Co., Ltd.

CARMANSCAN VG Manual

Cautions in Use

Safety Instruction

Cautions in Use

The CARMAN SCAN VG described in this manual was manufactured for those who have the

basic knowledge required for its use.

Users should follow the safety instructions described in this manual for safe and efficient

use of the product.

The cautions in use are as follows:

Do not drop the product.

Never use the product without the rubber boot in place.

Do not put the product on a distributor or high-tension cables. Even

though CARMAN SCAN VG is manufactured to internally prevent the

interference from the electromagnetic waves, the strong interference

by excessive electromagnetic waves may damage the product.

The strong surge or electric shock applied to the power cable may

damage the power supply unit of the product. So, do not use the

product while the power supply is unstable.

The voltage rating of the AC/DC adaptor is 12V DC.

Be sure to use an AC/DC adaptor with the rated voltage.

The allowed power input to the oscilloscope is 0 — 500V DC.

Do not apply the out-of-range voltage to the input port of an

oscilloscope.

CARMANSCAN VG Manual

I. Mainframe Parts and Functions

1. Front

Fig. 1-1: Front view of Product

1. Status display LED

☞ Displays the status of the product.

2. Direction Key

☞ When selecting menu items, use these keys to move up, down, left and

right. (The functions of the keys on the right hand side can be changed with

those of the direction keys on the left hand side (10) via menus.)

3. ENTER/ESC

☞ With these keys, you can start, cancel, quit, or move one-step backward of

a program.

CARMANSCAN VG Manual

I. Mainframe Parts and Functions

4. HELP

☞ Pressing the HELP button for any function, displays the relevant description

is in detail.

5 / 7. SPEAKER

☞ Outputs the sound from the product.

Note! )

When you play sound with the built-in speaker, it may produce a splitting

sound if you raise the volume.

6. Special Function Keys (F1 ~ F6)

☞ Used to run application programs or special functions.

8. Power Button

☞ Used to turn the power of the mainframe on and off.

TIP)

If you press this button for 3 or more seconds while the power is on, power

is turned off.

9. O / X

☞ Provides a YES or NO function when removing trouble codes or starting

an actuator.

10. Direction Keys

☞ Provides Pg UP /Pg Down / HOME / END function.

(You can change the functions of these keys with those of the direction keys

on the right hand side (2) via menus).

11. LCD

☞ Displays the screen of the product.

CARMANSCAN VG includes a touch panel on the top of the LCD.

CARMANSCAN VG Manual

I. Mainframe’s Parts and Functions

2. Right Side of Mainframe

Fig. I-2 Right Side of Product

1. Headphone Port

☞ Headphone connecting port.

(Supports a mini plug with a diameter 3.5mm.)

This port may not support some shapes, so check it before purchasing one.

CARMANSCAN VG Manual

I. Mainframe’s Parts and Functions

3. Left Side of Mainframe

Fig. I-3 Left Side of Mainframe

1. External Display Device Connector (VGA)

☞ Used for connection to external display devices such as CRT monitor, etc.

2. Keyboard Connector

☞ Used for connection to a keyboard.

3. LAN Connector

☞ Used for connection to LAN cable.

CARMANSCAN VG Manual

I. Mainframe’s Parts and Functions

4. Top of Mainframe

Fig. I-4 Top of Mainframe 1. Power Connector ☞ A connector for connection to AC adaptor or vehicle battery.

2. RS 232 Connector

☞ A connector for connection to RS 232 cable.

3. DLC Communication Cable Connector

☞ A connector for connection to the DLC comm. cable for vehicle diagnosis.

4 / 5. USB Port

☞ Connector for connection to peripherals such as a printer or mouse which

supports USB connection.

CARMANSCAN VG’s USB connector supports both USB 2.0 and 1.1.

Note! )

When using the USB device not connected to external power source, the

maximum power consumption per port is 500mA.

For the details, see the manual of a USB device.

When connecting 2 or more PC cards or USB devices at the same time, use AC

adaptor. Using a battery will weaken the power of the battery.

6. Scope Cable Ports

☞ Ports used to connect cables for oscilloscope or multimeter functions.

CARMANSCAN VG Manual

I. Mainframe Parts and Functions

5. Back of Mainframe

Fig. I-5 Back of Mainframe

1. Pen for Touch Panel

☞ A pen for touch panel is placed here.

Be sure to put it back here after using it to prevent loss.

2. Support

☞ The support makes it easy to put the product on a working table for

convenient use.

3. Built-in Battery Pack

☞ A built-in battery pack is included.

4. Vent Hole

☞ Discharges the heat generated inside of the product.

If you turn on the power, the internal cooling fan rotates to discharge the heat.

CARMANSCAN VG Manual

II. Status Display LED

Fig. II-1 LED Window

1. Descriptions

1. POWER Lamp

☞ Will be lit when the power from AC adaptor is used.

2. BATTERY Lamp

☞ Will be lit when the power from the built-in battery is used.

3. LAN Lamp

☞ Will be lit when the product is connected to another computer or Internet via

a LAN able.

4. HDD (Hard disk) Lamp

☞ Will be lit when the built-in hard disk is used.

TIP)

Do not press the power button while HDD lamp is lit, as it may damage the hard

disk.

5. DLC Lamp

☞ Will be lit when the product is communicating with a vehicle via DLC cable.

6. TRIGGER

☞ Will be lit when a scope function is used or a trigger-specified wave-form is

displayed.

CARMANSCAN VG Manual

III. Pointing Device

1. About the Touch Panel

A touch panel is a convenient pointing device on a screen, in which you can

manipulate a mouse pointer directly.

You can operate the electro-magnetic induction touch panel attached to the LCD of

the CARMANSCAN VG by using the pen attached. Since you can manipulate it on

the screen directly, faster operation is possible.

POINT)

▶ If the pressing force of the pen tip is not sufficient, the unit may not recognize

the manipulation. So, use the pen applying appropriate and sufficient force.

▶ Manipulate the touch panel only with the attached pen.

▶ Do not touch the panel with a sharp object, as it may damage the touch panel or

LCD.

CARMANSCAN VG Manual

III. Pointing Device

1. How to Use a Touch Panel

● Tap

Press the screen once with a pen.

This is the same as a single left button click of a mouse.

● Double Tap

Press the screen twice consecutively and swiftly.

This is the same as double-clicking a mouse.

CARMANSCAN VG Manual

III. Pointing Device

● Drag

Move the pen keeping it in contact with the screen.

● Point

Press the screen with a pen tip and stay for 1-2 seconds.

This is the same as the right button clicking of a mouse.

CARMANSCAN VG Manual

IV. Battery

1. Charging the Battery

1) Connect AC adaptor.

— Charging is started, and if the unit is switched on, the battery icon’s scale

on the main screen and the remaining power (%) are displayed. (It is not

necessary to switch the CARMANSCAN VG on for charging).

2) Check the charged amount below the battery icon on the screen.

3) Disconnect the AC adaptor.

POINT)

▶ The battery charging time of CARMANSCAN VG is about 8 hours,

however, it will vary depending on the usage situation.

▶ For the newly purchased battery or a battery which has not been

charged for 1 or more months, charge it fully first before use.

▶ If the surrounding temperature is too low or high, the battery charging

capacity is decreased.

▶ If you charge a battery immediately after using it, the battery may not be

charged due to the activation of the battery protection function resulting

from high battery temperature. In this case, wait for a while until the battery

temperature is lowered.

CARMANSCAN VG Manual

IV. Battery

2. Use of Battery

This section describes how to use the battery of the CARMANSCAN VG.

1) Disconnect AC adaptor and press the power button.

POINT)

▶ If the surrounding temperature is low, the battery operation time is

shortened.

▶ The operation time of a fully charged new CARMANSCAN VG battery is

about 1 – 2 hours, however, it varies depending on the usage situation.

▶ If the battery temperature increases, the operation of the product may

become slow. In this case, connect AC adaptor.

2. Check of Remaining Battery Power

If the product is powered on, you can check the remaining battery power

level displayed in percentage (%) under the battery icon on the right top of

a screen.

POINT)

▶ Due to the characteristics of a lithium ion battery, the actual remaining

battery level may differ from what is displayed on the screen due to the

usage environment (e.g., the number of charges and discharges).

CARMANSCAN VG Manual

IV. Battery

3. Cautions in Handling

● The Battery is a very sensitive product. Do not give strong impact to it when

installing or removing it. For safety reasons, do not use a battery pack, which has

been severely shocked.

— A severely shocked battery may cause an electric shock or a rupture.

● Do not disassemble it.

— If you touch the inside of a battery after breaking it down, it may cause an

electric shock or a fire.

● Discharging

— A charged battery discharges power little by little even if you do not use it.

So, it is recommended to charge it right before using it.

— If you do not use a battery for a long time (e.g., I or months), remove and

store it in a cool place.

● About the lifetime

— If you do not use the mainframe for a long time, this may consume the

battery and weaken its power.

— Use the mainframe at least once a month and check the battery status.

— Leaving a battery in a high-temperature place may consume the battery and

weaken its power.

— Since a battery is a consumable product, using it for a long time may

decrease its charging capacity. In this case, replace it with a new one.

— If the battery operation time is excessively short, it means that the battery

lifetime has come to an end.

— Remove the used-up battery from the mainframe. Otherwise, it may cause

an electric shock or a fire.

● Disposition

— When disposing a battery, put an insulation tape over the battery connector

and take other necessary actions to prevent disconnection.

● Battery operation time

— The surrounding temperature affects the operation time of a battery. If the

temperature is low, the operation time may be shortened.

CARMANSCAN VG Manual

V. External Display Device

1. Connection

You can connect external display devices such as a projector, CRT or LCD display

to CARMAN SCAN VG.

When connecting or disconnecting an external display device, first

turn off the mainframe power and disconnect the AC adaptor.

Otherwise, it may cause an electric shock.

2. How to Connect

1. Turn off the power of the mainframe, and disconnect AC adaptor.

2. Connect the cable of the display device to the external display device

connector on the left side of the mainframe. See [Fig. I-3: Left Side of Mainframe].

3. Connect the power cable of CRT/LCD display, and turn on the power.

4. Connect AC adaptor to the mainframe, and turn the power on.

CARMANSCAN VG Manual

VI. Power Supply

CARMANSCAN VG can receive power in 5 ways as follows:

1. Cigar Lighter Cable

The cigar lighter cable can supply power to the product.

However, when the vehicle ignition switch is off or upon starting a vehicle,

power is not supplied to the cigar lighter socket.

2. Vehicle Battery

Connect the red clip of the battery connection cable to the (+) battery

terminal, and black clip to the (-) terminal. Connect the cigar lighter cable

between the battery connection cable and the product.

In this case, power is supplied anytime regardless of the ignition switch

status or vehicle starting.

Be careful when connecting the cable, as incorrect polarity may

damage the mainframe.

3. DLC Main Cable

Where the vehicle satisfies the OBD-II communication convention and uses a

16-pin diagnostic connector, the DLC main cable can supply power to the

product directly without a separate power supply.

4. Battery

The built-in battery can run the product for 1-2 hours without separate

power supply.

TIP)

The battery operation duration may vary depending on the usage and

environment.

4. AC/DC Adapter If AC/DC adapter is used as a power supply, the battery may be charged

automatically, and it may be used as the power source of the mainframe.

CARMANSCAN VG Manual

VII. Component List and Spec.

1. Components

1) Basic Items

NO. PART NUMBER ITEMS

1 11000-11000 MAINBODY

2 11000-11100 RUBBER SHROUD

3 11000-11110 CARRYING CASE

4 11000-11111 QUICK OPERATING MANUAL

5 11000-11210 DLC MAIN CABLE

6 11000-11220 CIGAR CABLE

7 11000-11230 POWER EXTENTION CABLE

8 11000-11240 SCOPE CABLE (4CHANNEL)

9 11000-11250 RS-232C CABLE

10 11000-11260 SECONDARY IGNITION PICK UP

11 11000-11270 USB CABLE

12 11000-11280 TIRIGGER PICK UP

13 11000-11290 AC/DC ADAPTER

14 11000-11300 RECHAGEABLE BATTERY SET

CARMANSCAN VG Manual

VII. Component List and Spec.

2) Asian Kit

NO. PART NUMBER ITEMS

1 11000-21100 HYUNDAI CABLE (12P) **

2 11000-21210 KIA ADAPTER (6+1PIN)

3 11000-21220 KIA ADAPTER (20PIN)

4 11000-21300 DAEWOO ADAPTER (12P)

5 11000-21410 SSANGYONG ADAPTER (14P)

6 11000-21420 SSANGYONG ADPTER (20P)

7 11000-21510 TOYOTA ADAPTER (17R)

8 11000-21520 TOYOTA ADAPTER (17C)

9 11000-21600 NISSAN, INFINITY ADAPTER (14P)

10 11000-21100 MITSUBISHI CABLE (12P) **

11 11000-21700 HONDA, ACURA ADAPTER (3P)

12 11000-21800 HONDA ADAPTER (5P)

13 11000-21810 MAZDA ADAPTER (17P)

14 11000-21820 MAZDA ADAPTER (6+1P)

15 11000-21910 SUBARU CABLE (9P)

16 11000-21300 ISUZU ADAPTER (12P)

17 11000-21100 PROTON CABLE (12P) **

** Same cable

CARMANSCAN VG Manual

VII. Component List and Spec.

3) European Kit

NO. PART NUMBER ITEMS

1 11000-31000 AUDI / VW CABLE (2+2P)

2 11000-32000 BMW ADAPTER (20P)

3 11000-33100 BENZ PIN BOARD (38P)

4 11000-33200 BENZ CABLE (3 LINER)

5 11000-33300 OPEL ADAPTER (10PIN)

6 11000-34000 PSA CABLE (2PIN)

7 11000-34100 PSA CABLE (30PIN)

8 11000-34200 RANAULT CABLE (12PIN)

4) Australian Kit

NO. PART NUMBER ITEMS

1 11000-21810 HOLDEN CABLE (6PIN)

2 11000-21300 FORD CABLE (20PIN)

CARMANSCAN VG Manual

VII. Component List and Spec.

2. Optional Items

NO. PART NUMBER ITEMS

1 11000-51000 PRESSURE VACUUM PICK UP

2 11000-52000 HIGH CURRENT PICK UP (1A~600A)

3 11000-53000 LOW CURRENT PICK UP (500mA~100A)

4 11000-54000 TEMPERATURE PICK UP

5 11000-55000 DLI IGNITION PICK UP

3. System Specifications

1) Hardware spec.

— System: 128MB SD-RAM

— Storage medium: HDD 40GB

— Display: 7″ Color LCD, Touch Screen, VGA Out

— Scope: 4-channel scope, multi-meter

Measurement of secondary ignition waveforms

— Comm. port: DLC Port, Host USB 1.1, USB 2.0, Client LAN, RS-232

— Multimedia: Speaker Out, Video Out

— Key pad: 4 Direction keys, 6 Function keys (Bottom)

— Battery: Smart Li-ion battery, operable for about 1 hour

CARMANSCAN VG Manual

VII. Component List and Spec.

2) PROTOCOL Spec.

• J1850 (VPW, PWM)

• KWP2000

• ISO 9141-2

• CAN, J1587

3) Scope & Meter Spec.

3)-1 Scope Spec.

• 4-channel digital scope

• Voltage measurement range: ±500V

• Trigger function (Mode/Source/Level/Delay)

• Ground level adjustment function

• Waveform storage function

• Zoom function

3)-2 Meter Spec.

4-channel multi-meter

Voltage measurement: ±500VDC

Frequency measurement: 0 ~200 KHz

Duty measurement: 0 ~ 100 %

Resistance measurement: 0 ~ 40 ㏁

Temperature measurement: -20 ~ 150℃

Pressure measurement: VACUUM – 100psi,

PRESSURE – 200 Kpa AUTO UNIT CONVERSION

Current measurement: HIGH CURRENT 600A

LOW CURRENT 100A AUTO UNIT CONVERSION

CARMANSCAN VG Manual

VIII. Pictures of Components

1. Basic Items

Mainframe Cigar Cable

Bag Battery cable

Main cable Scope cable (4 CH)

CARMANSCAN VG Manual

VIII. Pictures of Components

RS232C Cable Secondary ignition pickup

Trigger pickup AC/DC adaptor

Charging battery pack

CARMANSCAN VG Manual

VIII. Pictures of Components

2. ASIAN KIT

KIA/MAZDA adapter (6+1P) Ssangyong adapter (14P)

KIA / Ssangyong adapter (20P) TOYOTA adapter (17C)

Daewoo/ISUZU adapter (12P) Ssangyong /NISSAN adapter (14P)

HONDA adapter (5P) MAZDA adapter (17C)

CARMANSCAN VG Manual

VIII. Pictures of Components

HONDA/ACURA adapter (3P)) TOYOTA adapter (17R)

SUBARU cable (9P)

HYUNDAI/ MITSUBISHI cable (12P)

CARMANSCAN VG Manual

VIII. Pictures of Components

3. EUROPEAN KIT (GERMAN)

BMW adapter (20P) Opel adaptor (10P)

BENZ cable (3 LINER) Audi/Volkswagen cable (2+2P)

BENZ pin board (38P)

CARMANSCAN VG Manual

VIII. Pictures of Components

4. EUROPEAN KIT (FRANCE)

PSA cable(2PIN) PSA cable(30P)

RANAULT cable(12P)

5. USA KIT

GM adaptor (12P) Ford adaptor (17P)

CARMANSCAN VG Manual

IX. Main Menu

1. Screen Layout and Description

Fig. IV-1: Main Screen Layout

1. Vehicle Diagnosis

: Provides the function to diagnose the vehicle and display sensor outputs via communication with a vehicle.

2. Information for Repair

: Provides help for diagnosing the engine’s electronic control system. Includes wiring diagrams, and other technical information.

3. Saved Data

: Displays saved data from sensors, waveforms and captured images.

CARMANSCAN VG Manual

IX. Main Menu

4. Internet

: Provides an Internet search function while LAN cable is connected. 5. Oscilloscope

: Using 4 channels, it provides the function to measure the primary and secondary ignition waveforms and the waveforms from sensors, actuators etc. plus a meter & simulator functions.

6. Utilities

: Provides the functions of a calculator, touch screen calibration, and a file browser

7. Program Download

: Provides the function to download or upload the data on the hard disk or internal memory.

8. Configuration

: Provides the function to change or modify the basic settings of the Carman Scan VG.

9. Battery Icon

☞ Shows the remaining power or charged state of the internal battery.

10. Keyboard Icon

☞ Displays or hides the keyboard for text input on a screen.

11. Capture Icon

☞ Provides a screen capture function.

CARMANSCAN VG Manual

IX. Main Menu

CARMANSCAN VG Manual

X. Vehicle Diagnosis Program

1. Connection to Vehicle & Selection of Diagnosis Program

1) Connecting to Vehicle

1. Connect the main cable to the DLC connector on the top of the CARMANSCAN

VG mainframe.

— Push in the levers on the both sides of the connector until you hear a click

sound.

Fig. Connecting to X-1 DLC Connector

2. Make a connection after checking the diagnostic connector’s position and

specifications of the vehicle to be diagnosed.

— Abnormal connection may cause defective communication.

Fig. X-2 Connecting to Vehicle Side Connector

CARMANSCAN VG Manual

X. Vehicle Diagnosis Program

2) Selecting a Diagnosis Program

1. On the main menu, tap on the vehicle diagnosis program item.

Fig. X-3 Main Menu

2. Tap on the vehicle maker’s country, and maker item to diagnose.

— If you select the area icon on the left, the maker pane is activated.

Fig. X-4 Main Screen of Diagnosis Program

CARMANSCAN VG Manual

X. Vehicle Diagnosis Program

Fig. X-5 Diag Language

If the diagnostic program in VG flash memory contains more than one

language,VG allows you to choose other languages for diagnosis.

CARMANSCAN VG Manual

X. Vehicle Diagnosis Program

Tap on the vehicle system item (engine, auto transmission, ABS, Air-bag, etc.) to

be diagnosed.

Fig. X-6 Diagnosis Program 3. “Connecting to ECM…” is displayed, and then the communication becomes active.

Fig. X-7 Communication Screen

TIPS)

When the communication is successful, [X-11 Main Diagnosis Screen]

appears, but if it fails, a “Communication Error” message is displayed.

If an error message is displayed, check if the diagnostic cable was connected

properly, and if you selected the correct vehicle type, model year, and system

spec., and then try again.

CARMANSCAN VG Manual

X. 차량 진단 프로그램

CARMANSCAN VG Manual

X. Vehicle Diagnosis Program

: Tap on the desired item to search or analyze the saved

data.

— Select a file name on the left pane to activate the right pane, and check the

saved information (e.g., vehicle type, saved date, number of saved items).

Fig. X-8 Saved Data List Screen

: Tap on “GRAPH” to check the saved data.

☞ You can check the saved data with this function.

☞ See Fig. X-8 Graph Screen

: Tap on “DEL” to delete a file.

☞ You can delete the selected data.

: Tap on “RENAME” to change a file name.

: Tap on “EXIT” to exit this menu.

CARMANSCAN VG Manual

X. 차량 진단 프로그램

CARMANSCAN VG Manual

X. Vehicle Diagnosis Program

Fig. X-9 Graph Screen

: Tap on “LIST” to return to the saved data list menu.

☞ Then, Fig. X-7: Saved Data List Screen is displayed.

: Tap on “VIEW CH +” to increase the number of signals

displayed on a single screen.

☞ The default number is 4.

☞ The number can be increased up to 8.

: Tap on “VIEW CH -” to decrease the number of the signals

displayed on a single screen.

: Tap on “UP” to move up to the upper items to be displayed

on the screen.

: Tap on “DOWN” to move down to the lower items to be

displayed on the screen.

CARMANSCAN VG Manual

X. 차량 진단 프로그램

CARMANSCAN VG Manual

X. Vehicle Diagnosis Program

: Tap on “DLC LOCATION” to check the location of the

ECU connector on the vehicle side.

TIP) This icon is activated only when you select the production region and a

maker of the vehicle to diagnose. See Fig. X-5

— You can check the diagnostic connector’s location of a vehicle as follows.

Fig. X-10: Diagnosis Connector Location-1 Screen

Fig. X-11: Diagnosis Connector Location-2 Screen

CARMANSCAN VG Manual

X. Vehicle Diagnosis Program

2. Diagnosis Program

1) Main Screen

[

Fig. X-12: Diagnosis Main Screen

1. Procedure for selecting a diagnosis menu

— Shows the procedure for selecting a diagnosis menu.

Country -> Maker -> Vehicle Type -> System -> System Spec.

2. Icon for returning to a main screen

: Pressing this icon on any menu displays the main menu again.

Fig. X-3 Main Menu

3. Trouble Code (Press F1 button or tap “DTC” on the screen)

— You can display the trouble code of the system, and delete a trouble code.

4. Sensor (Press F2 button or tap “SENSOR” on the screen)

— You can search the current values of the sensors of the relevant system.

CARMANSCAN VG Manual

X. Vehicle Diagnosis Program

5. Actuator (Press F3 button or tap “ACTUATOR” on the screen)

— You can check if the system is normal by forcibly starting or stopping the

actuators of the relevant system.

6. Other (Press F4 button or tap “ OTHER” on the screen)

— You can check the system spec and use various supplementary functions.

The actual functions will depend on the vehicle selected

7. DIAG Menu (Press F5 button or tap “ DIAG MENU” on the screen)

— Pressing this menu displays the diagnosis main screen again on any screen.

Fig. X-12: Diagnosis Main Screen

8. Home (exit from diagnosis) (Press F6 button or tap “HOME” on the

screen)

— Pressing this menu displays the system selection screen again on any

screen. Fig. X-57: Diagnosis Program

—

9. You can also operate the function on any menu by tapping on the screen

directly.

CARMANSCAN VG Manual

X. Vehicle Diagnosis Program

2) Major Functions

1. Trouble Code

— If troubles are detected, the trouble code, number of trouble codes and

description are displayed. If there is no trouble, “NO TROUBLE CODE” is

displayed as show in the Fig. V-9.

Fig. X-13: Trouble Diagnosis Screen

: If there is a fault code, tap on “ERASE” to delete the code.

☞ Deletes the displayed trouble code.

Be sure to delete trouble codes only when the ignition key is on and

an engine is off.

A trouble code may not be erased, or abnormal problems may occur

if deleting codes with the engine running.

TIPS) A temporary trouble code may be erased without repairing. But if

the fault is still valid, the code is erased temporarily, and will then

be displayed again.

: Tap on “HELP” to display the help items.

☞ You can check the help, circuit diagram and normal waveform of each

sensor item.

[ Fig. X-14 : 서비스데이터 화면 (TEXT VIEW) ]

CARMANSCAN VG Manual

X. Vehicle Diagnosis Program

2. SENSOR

— You can analyze the changes in the sensor or actuator values.

— Min. and Max. values can be compared.

Fig. X-14: Service Data Screen (Text view)

: Tap on “+FILE” to select the record mode or open a file.

☞ Then and are activated.

Fig. X-15: Text View Storage Screen

: Tap on “RECORD” to start a recording. ☞ You can save the value changes of the (fixed) items you have selected for later

analysis. Recording will continue until “RECORD” is pressed again. : Tap on ”OPEN” to open a recorded event.

☞ You can move to a screen where you can select the saved data.

CARMANSCAN VG Manual

X. Vehicle Diagnosis Program

: Tap on “+SEL ITEM” to add a sensor item on a Text screen. ☞ When the sensor data list pane on the Screen is activated, you can select new

items or delete previously selected items.

Fig. X-16 Text View Sel Item Screen

: Select an item to add, and then tap on “ADD FIX”. ☞ A new item is fixed, and you can see the data changes on the graph.

: Select an item to unfix, and then tap on “UNFIX”. ☞ The selected item is released from fixing.

CARMANSCAN VG Manual

X. Vehicle Diagnosis Program

: Tap on “+SIMU-SCAN”.

☞ This is for the simulation of voltage, frequency and duty while checking

the changes of the sensor data value using scope terminal.

Fig. X-17 Text View SIMU SCAN Screen

: Tap on “VOLT”.

☞ When the VOLT simulation pane on the right side is activated, you can do

the simulation using voltage.

: Tap on “FREQUENCY”.

☞ When the DUTY/FREQUENCT simulation pane on the right side is

activated, you can do the simulation using duty and frequency.

: Tap on “INIT MIN/MAX” to re-initiate Min/Max values.

☞ This initializes the MIN/MAX value of the sensors.

CARMANSCAN VG Manual

X. Vehicle Diagnosis Program

Fig. X-18 Service Data Screen (Graph view)

: Tap on “TEXT VIEW” to return to the text screen.

☞ You can move to the text view screen in Fig. X-14. : Tap on “+FILE” to select the record mode or open a file.

☞ Then and are activated.

: Tap on “RECORD” to start a recording. ☞ You can save the value changes of the (fixed) items you have selected for later

analysis. Recording will continue until “RECORD” is pressed again.

: Tap on ”OPEN” to open a recorded event. ☞ You can move to a screen where you can select the saved data.

CARMANSCAN VG Manual

X. Vehicle Diagnosis Program

: Tap on “+SEL ITEM” to add a sensor item on a graph screen. ☞ When the sensor data list pane on the right side is activated, you can select

new items or delete previously selected items.

Fig. X-19 Item Selection Screen

: Select an item to add, and then tap on “ADD FIX”. ☞ A new item is fixed, and you can see the data changes on the graph.

: Select an item to unfix, and then tap on “UNFIX”. ☞ The selected item is released from fixing.

CARMANSCAN VG Manual

X. Vehicle Diagnosis Program

/ : Tap on “CONFIG” to change the screen settings. ☞ Icons necessary for screen settings are displayed on the right hand side.

Fig. X-20 Settings Screen 1

: Tap on “VIEW CH +” to increase the number of sensor items

to be displayed on the screen.

☞ 4 items are displayed by default.

☞ But, the number can be increased up to 8.

: Tap on “VIEW CH -” to decrease the number of sensor items

to be displayed on the screen.

☞ The number can be decreased down to 1.

: Tap on “VIEW DATA” to remove or replace the numeric data

display on the graph.

☞ Data is displayed on the graph on the center of a screen.

: Tap on “VIEW RANGE” to remove or replace the MIN/MAX

values on the graph.

☞ Min/Max data is displayed on the right hand side of a graph.

CARMANSCAN VG Manual

X. Vehicle Diagnosis Program

: Tap on “VIEW NAME” to remove or replace the data item

names on the graph.

☞ The name is displayed on the left hand side of a graph.

TIP)

/ /

Data is displayed on the graph by default. To remove the display data on the

screen, tap on a relevant icon once. The icon then turns to a red color, and

the data will not displayed on the screen.

: To zoom the graph displayed on the screen, in or out,

tap on the “CH” icon until the desired sensor’s channel is

displayed and then tap the “MAX+” or “MAX-“ icon.

☞ To observe the graphical wave of a test item in more detail , you can tap on ‘+’ or ‘-‘ icon to zoom in or out the graph.

CARMANSCAN VG Manual

X. Vehicle Diagnosis Program

/ : Tap on “CONFIG / HOLD/RUN”.

☞ You can check the changes of the date through holding or running the screen..

Fig. X-21 Settings Screen 2

: Tap on “HOLD/RUN”.

☞ When you tap on «HOLD», the screen will be frozen and by tapping on «RUN» the screen will proceed again.

: Tap on “PAGE” to move the screen to backward or forward.

☞ You can check the saved screen by pages.

: Tap on «ZOOM» to zoom in or out the screen of the data

value.

☞ Default value is set up at 60 and you can zoom in and out by 10units.

CARMANSCAN VG Manual

X. Vehicle Diagnosis Program

3. HELP — Displays the help information of individual items of data.

Fig. X-19 Help Items

: Tap on “TIPS” to view the information. ☞ You can view the standard values and repair information of the selected item.

Fig. X-20 TIPS

CARMANSCAN VG Manual

X. Vehicle Diagnosis Program

: Tap on “WAVE” to view a sample lab scope waveform. ☞ You can view the normal waveform of a selected item.

Fig. X-21 WAVE

: Tap on “CIRCUIT” to view the wiring diagram of a selected item.

☞ You can view the circuit diagram of a selected item.

[Fig. X-22 CIRCUIT]

/ : Tap on “UP” or “DOWN” to move a screen upwards or downwards.

CARMANSCAN VG Manual

X. Vehicle Diagnosis Program

4. ACTUATOR — You can check if an actuator is normal by forcibly starting and stopping it.

Fig. X-23 Actuator Screen

TIP) When you select a test item on the actuator list, the “START” and “STOP” icons on the left hand side are activated, and DURATION, test METHOD, and test CONDITION are displayed on the right hand side.

: Tap on “START” to start or stop an actuator forcibly. ☞ Pressing this icon starts the actuation.

: Tap on “STOP” to stop an actuator being tested. ☞ Pressing this icon stops the actuation.

CARMANSCAN VG Manual

X. Vehicle Diagnosis Program

5. Other — You can check various adaptive values, system reset, and system specifications information.

Fig. X-24 OTHER Screen

Fig. X-25 Resetting Adaptive Values

: Tap on “Yes” to confirm you want to delete the adaptive values or execute the selected command.

☞ Confirms the deletion of adaptive values or execution of a command once more before performing it.

CARMANSCAN VG Manual

X. Vehicle Diagnosis Program

: Tap on “No” if you do not want to delete the adaptive values or execute the selected command.

☞ Confirms you do not want to carry out the deletion of adaptive values or execution of a command once more before performing it.

: Tap on “ENTER” if you want to execute the command. ☞ Executes a command.

: Tap on “ESC” to quit the function. ☞ Use this icon to cancel a command or quit a function.

: Tap on the desired numbers. ☞ Use this icon to enter numbers.

: Tap on “REST” to reset the adaptive values. ☞ Resets the adaptive values or system resetting items.

CARMANSCAN VG Manual

XI. Maintenance Information

1. Main Menu

Fig. XI-1: Maintenance Information Main Screen

: Tap on “Sorted by Parts”.

☞ You can view the help for the parts of 4 systems – Engine / Engine(LPG)

/ ABS / Suspension.

: Tap on “Sorted by Troubles”.

☞ You can view the help for common faults of 4 systems – Engine /

Engine(LPG) / Auto Transmission / Suspension.

: Tap on “Vehicle Diagram”.

☞ You can view the circuit diagrams of a vehicle per maker.

CARMANSCAN VG Manual

XI. Maintenance Information

2. Help per Part

— You can view the help for the parts of 4 systems – Engine / Engine (LPG) /

ABS / Suspension.

Fig. XI-2 Help per Part

: Tap on “Troubles”.

☞ You can view the faults and repair methods of a selected part.

Fig. XI-3 Trouble Descriptions

CARMANSCAN VG Manual

XI. Maintenance Information

: Tap on “Parts Photo”.

☞ You can view the picture of a selected part.

Fig. XI-4 Part Picture

: Tap on “EMS Configuration”.

☞ You can view a simple EMS diagram of a selected item.

Fig. XI-5 EMS Simple Diagram

CARMANSCAN VG Manual

XI. Maintenance Information

: Tap on “Part Explanation”.

☞ You can view the detailed description and functions of parts.

Fig. XI-6 Part Description

: Tap on “Part Characteristics”.

☞ You can view the help regarding characteristics of a selected part.

[Fig. XI-7 Part Characteristics]

CARMANSCAN VG Manual

XI. Maintenance Information

: Tap on “EMS Understanding”.

☞ You can view the help for the EMS algorithm.

Fig. XI-8 Understanding the Mechanism

: Tap on “Vehicle Diagram”.

☞ Displays a Vehicle Diagram menu.

: Tap on “Sorted by Troubles”.

☞ Displays the Help per Trouble menu.

: Tap on “Left Arrow”.

☞ Displays [Fig. XI-2] screen.

: Tap on “Right Arrow”.

☞ Displays the previous screen.

CARMANSCAN VG Manual

XI. Maintenance Information

3. Help per Trouble Type

— You can view the help for the common faults of 4 systems – Engine / Engine

(LPG) / Auto Transmission / Suspension.

Fig. XI-9 Help per Trouble Type

: Tap on “Cause of Trouble”.

☞ Displays the help for causes of a fault.

Fig. XI-10 Cause of Problem

CARMANSCAN VG Manual

XI. Maintenance Information

: Tap on “Related Part”.

☞ Displays the description of the parts related to the fault.

Fig. XI-11 Related Part

: Tap on “Analysis Method”.

☞ Displays the help for fault analysis methods.

Fig. XI-12 Analysis Method

CARMANSCAN VG Manual

XI. Maintenance Information

: Tap on “Vehicle Diagram”.

☞ Displays a circuit diagram.

: Tap on “Sorted by Parts”.

☞ Displays the Help per Part Type.

: Tap on “Left Arrow”.

☞ Displays Fig. XI-9 screen.

: Tap on “Right Arrow”.

☞ Displays the previous screen.

CARMANSCAN VG Manual

XI. Maintenance Information

4. Vehicle Wiring Diagram

— You can view the wiring diagrams of each system of a vehicle per maker.

Fig. XI-13 Vehicle Diagram Menu

— If you drag the screen, the position of the diagram will move accordingly.

Fig. XI-14 Vehicle Wiring Diagram

: Tap on “Left Arrow”.

☞ Displays Fig. XI-13 screen.

: Tap on “Right Arrow”.

☞ Displays the previous screen.

CARMANSCAN VG Manual

XII. Saved Data

5. Main Menu

— You can view the diagnosis data, oscilloscope data, screen capture files, etc

which have been saved in memory.

Fig. XII-1 Saved Data

: Tap on “SAVED DATA OF DIAGNOSIS” to search or analyze

the saved diagnosis data.

☞ Displays the files saved in the diagnosis program.

: Tap on “SAVED DATA OF OSCILLOSCOPE” to search or

analyze the saved oscilloscope waveforms.

☞ Displays the files saved in the oscilloscope function.

: Tap on “IMAGE VIEWER” to view the capture screens.

☞ Displays the capture files.

CARMANSCAN VG Manual

XII. Saved Data

2. Saved Data in Fault Diagnosis Function

— You can view the data saved in the fault diagnosis function.

Fig. XII-2 Saved Data in Fault Diagnosis Function

: Tap on “GRAPH” to check selected saved data file.

☞ Displays the saved data.

☞ See Fig. X-8 Graph Screen.

: Tap on “DEL” to delete selected saved data file.

☞ Deletes the selected data.

: Tap on “RENAME” to change a saved file name.

: Tap on “EXIT” to quit this menu.

CARMANSCAN VG Manual

XII. Saved Data

3. Oscilloscope Saved Data

— You can view the waveforms saved from the oscilloscope.

Fig. XII-3 Oscilloscope Saved Data

: Tap on “VIEW” to view the saved waveforms.

☞ Displays the saved waveforms.

: Tap on “RENAME” to change a saved file name. ☞ Changes a file name.

: Tap on “DELETE” after selecting a file name to delete. ☞ Deletes the selected data.

CARMANSCAN VG Manual

XII. Saved Data

4. Screen Capture Data

— You can view the captured screen data.

[Fig. XII-4 Screen Capture Data]

: Tap on “SLIDE SHOW”.

☞ You can see the saved screen by capture one after the other..

: Tap on “SLIDE CONFIG”.

☞ You can set-up the showing time and frequency. TIP)

☞ Up to 13 files can be displayed at a time on the image list pane.

☞ Use / icon to view other files than those displayed on

the screen

: Tap on “DELETE” after selecting a file to delete. ☞ Deletes the selected data.

: Tap on “REFRESH”. ☞ Refreshes the screen.

☞ Pressing this button when a new file is added or deleted will reflect

such change on a screen.

CARMANSCAN VG Manual

XII. Saved Data

Fig. XII-5 Full Screen

: Tap on “FULL SCREEN”. ☞ As shown in Fig. XII-5, the IMAGE LIST pane disappears, and a captured

screen is displayed on the entire window.

: Tap on “MENU”.

☞ Goes back to Fig. XII-4 screen.

CARMANSCAN VG Manual

XIII. Internet

1. Internet Connection

1. Connect a LAN cable to the LAN port on the left side of a mainframe.

Fig. XIII-1 LAN Cable Connecting Method

TIP) A separate LAN cable may be required depending on the Internet environment. You can connect a LAN cable for an external modem where ADSL is used.

TIP)

If you use a fixed IP, you have to enter IP address, subnet mask and gateway value

before using it.

If you use a dynamic ID like as in ADSL or VDSL, no additional setting is required.

CARMANSCAN VG Manual

XIII. Internet

2. CARMANSCAN VG performs a network setting. ☞ Setting is done in the following way.

▶

▼

CARMANSCAN VG Manual

XIII. Internet

2. Internet Screen — Through Internet, you can download a diagnostic program and maintenance

information, or surf the Internet.

[Fig. XIII-2 Internet]

CARMANSCAN VG Manual

XIV. Oscilloscope

1. Connecting to a Vehicle

1. Connect a scope cable to CARMANSCAN VG mainframe.

Fig. XIV-1 Scope Cable Connecting Method 1

▶ Align the up and down grooves of a scope cable with the protrusions of a scope port,

and then turn and fix it.

SCOPE CABLE TERMINAL MAIN-BODY SCOPE TERMINAL

CARMANSCAN VG Manual

XIV. Oscilloscope

2. Connect a probe to the signal line of a vehicle sensor, and connect the ground

clamps to a proper location.

Fig. XIV-2 Scope Cable Connecting Method 2

TIP)

In general, the wiring of a vehicle sensor consists of power cable, ground cable and

signaling cable.

A signaling cable sends or receives signals via connection to the ECU.

When testing using the oscilloscope, you can identify the waveform via this signaling

cable.

CARMANSCAN VG Manual

XIV. Oscilloscope

2. Main Menu

— Here, you can measure vehicle sensors, actuators and ignition waveforms, and use the automatic measurement function “per trouble type”.

Fig. XIV-3 Main Menu

: Tap on “Auto setup”.

☞ Displays the waveforms of sensors and actuators with the voltage and time values preset in the oscilloscope

: Tap on “Manual setup”.

☞ You can use the oscilloscope function via user manipulation.

: Tap on “Ignition waveform”.

☞ Allows the measurement of Secondary ignition waveforms via preset screens.

: Tap on “Analyze by trouble type”.

☞ Function to measure the related sensors or actuators for each trouble type.

: Tap on “Load Wave file”.

☞ Function to display the saved waveforms.

CARMANSCAN VG Manual

XIV. Oscilloscope

3. Automatic Measurement

— Displays the waveform automatically when a measurement target sensor or actuator is selected out of the 33 items.

Fig. XIV-4 Automatic Measurement 1. Sensor and Actuator items

A list of 33 items is displayed.

— You can select the item to test and its type.

2. Channel (4 channels are displayed).

— Select an item, and then select a channel to use.

3. Channel Item

— The items and channels, which were selected in the step 1 and 2, above are

displayed on the channel fields.

4. SAVE

— Pressing this icon saves the setting values and displays the scope waveform

measurement screen.

5. CANCEL

— Pressing this icon deletes all settings. You can then set the item and channel

again.

CARMANSCAN VG Manual

XIV. Oscilloscope

4. Manual Measurement

— You can set the voltage, time and trigger as you want.

Fig. XIV-5 Manual Measurement

: Tap on “VOLT/DIV.

☞ You can set the voltage axis.

: Tap on “TIME/DIV.

☞ You can set the time axis.

: Tap on “TRIGGER”.

☞ You can set the trigger.

: Tap on “STOP”.

☞ You can stop a screen, and save the measured waveform which has been automatically recorded prior to that point. If there has not been sufficient time to capture a full recording you will be prompted to wait while to rest of the recording is completed.

CARMANSCAN VG Manual

XIV. Oscilloscope

: Tap on “SCREEN”.

☞ You can change to the screen configuration mode.

: Tap on “CURSOR”.

☞ You can change to the cursor position mode.

TIP)

Basically, the menus of the Auto Setup are the same as those of the Manual

Setup measurement screen. The difference is – in the auto setup, a desirable

voltage/time setting is preset for each item being tested; while in the manual

setup, the user may set it as desired.

CARMANSCAN VG Manual

XIV. Oscilloscope

1. Voltage Setting

— The vertical line on the grid displayed on the screen is the voltage axis.

The user can adjust the size of one scale from a minimum 20mV to maximum 50V

per division.

Fig. XIV-6 Voltage Setting

: Tap on “CHANNEL”.

☞ Activates channels from CH1 to CH4 in sequence.

: Tap on “Up” or “Down” arrows.

☞ You can adjust the voltage of a selected channel.

: Tap on “Return” Arrow.

☞ The screen returns to Fig. XIV-5 Manual Measurement screen.

CARMANSCAN VG Manual

XIV. Oscilloscope

TIP)

☞ Channel and voltage setting

As shown in Fig. XIV-7 Channel Setting Box, you can also activate a relevant

channel by tapping on the box assigned to each channel, and set the voltage using

Up/Down button.

☞ AC/DC setting

By tapping the AC icon shown in the Fig. XIV-7 Channel Setting Box, you can

switch from DC to AC measurements.

AC measurement is available only in CH1.

Fig. XIV-7 Channel Setting Box.

CARMANSCAN VG Manual

XIV. Oscilloscope

2. Time Setting

— The horizontal line on the grid displayed on the screen is the time axis.

— A user can adjust the scale from a minimum 50㎲ to maximum 10s.

Fig. XIV-8 Time Setting

: Tap on “Left” or “Right” Arrow. ☞ You can change the time setting.

: Tap on “Return” Arrow. ☞ The screen returns to a Fig. XIV-5 Measurement Screen.

TIPS)

You can also change the time setting by manipulating the LEFT/RIGHT icon on the

right side.

CARMANSCAN VG Manual

XIV. Oscilloscope

3. Trigger

— You can change the trigger settings.

Fig. XIV-9 Trigger

: Tap on “CHANNEL”.

☞ The channel in the trigger box is changed.

☞ Each tapping on the icon changes the channel from CH1 to CH4 one by one.

: Tap on “TYPE”.

☞ Changes the type of trigger.

☞ Each tapping on the icon makes a change from Rising to Falling, or Falling to Rising.

: Tap on “MODE”.

☞ Changes the trigger mode.

☞ Each tapping on the icon changes the trigger mode between ▶AUTO ▶NORMAL

▶SINGLE in a regular order.

CARMANSCAN VG Manual

XIV. Oscilloscope

: Tap on “LEVEL”.

☞ By using the UP/DOWN direction key on the left side or by dragging the

left top of the screen, you can set the trigger level.

: Tap on “POS”.

☞ By using the LEFT/RIGHT direction key on the left side or dragging the

left top of a screen, you can set the trigger position.

: Tap on “Return” Arrow.

☞ The screen returns to Fig. XIV-5 Measurement Screen.

TIPS)

— Using the icon below, you can change the trigger settings.

: By tapping on the channel pane, you can change the channels.

: By tapping on the arrow shape, you can change the type.

: By tapping it, you can change the mode.

: Re-activates the screen stopped by trigger setting.

TIPS)

— What is a trigger? A trigger is a function to display the repeated or

intermittent signals in a good-to-view waveform on the screen according

to the channel, voltage level, screen, position settings, etc. When

triggered correctly the pattern should stay steady on the screen.

CARMANSCAN VG Manual

XIV. Oscilloscope

4. Stop

— This function stops a screen, and then allows replaying of the waveforms which

were recorded prior to pressing the stop function icon.

Fig. XIV-10 Stop

: Tap on “Left” Arrow.

☞ Navigates a saved file in a reverse direction.

: Tap on “Pause”.

☞ Pause (temporary stop) during file navigation.

: Tap on “Right” Arrow.

☞ Navigates a saved file in a forward direction.

: Tap on “CURSOR”.

☞ Measures the time and voltage value of a saved waveform.

CARMANSCAN VG Manual

XIV. Oscilloscope

: Tap on “Return” Arrow.

☞ Returns the screen to Fig. XIV-5 Measurement Screen.

: Tap on “FILE”. ☞ Pressing it activates an Open and Save icon, allowing you to save a stopped

waveform, or open another saved waveform.

: Tap on “OPEN”. ☞ Opens a saved file for analysis.

[ Fig. XIV-11 Open ]

: Tap on “VIEW”.

☞ Displays a waveform in a saved file.

: Tap on “DELETE”. ☞ Deletes a saved file.

: Tap on “RENAME”.

☞ Changes a name of a saved file.

CARMANSCAN VG Manual

XIV. Oscilloscope

: The user can navigate a waveform in a forward and reverse direction, and use the Pause and Zoom-in function.

[ Fig. XIV-12 View Waveform ]

: Tap on “FILE”.

☞ Returns to Fig. XIV-11 Open.

: Tap on “Left” Arrow.

☞ Navigates a saved file in a reverse direction.

: Tap on “Pause”.

☞ Pause (temporary stop) during file navigation.

: Tap on “Right” Arrow.

☞ Navigates a saved file in a forward direction.

: Tap on “CURSOR”.

☞ Measures the time and voltage value of a saved waveform.

CARMANSCAN VG Manual

XIV. Oscilloscope

: You can zoom in or out of a saved waveform for analysis.

[ Fig. XIV-13 Zoom In/Out ]

: Tap on “Left” or “Right” Arrow.

☞ Zooms in/out a time axis to analyze a waveform.

: Tap on “Up” or “Down” Arrow. ☞ Zooms in/out a voltage axis to analyze a waveform.

: Tap on “Return” Arrow. ☞ Returns to Fig. XIV-12 View Waveform.

CARMANSCAN VG Manual

XIV. Oscilloscope

: You can save the temporarily stored waveform on the hard disk.

Fig. XIV-14 Save

CARMANSCAN VG Manual

XIV. Oscilloscope

5. Screen

— You can change the screen configuration.

Fig. XIV-15 Screen Mode

: Tap on the “Default Measurement Icon”.

☞ Pressing this icon displays the default waveform measurement

screen mode as shown in the figure above.

: Tap on the “Waveform Only Icon”.

☞ Pressing this icon displays only waveforms on a screen as shown in

the figure below.

Fig. XIV-16 Screen Mode

CARMANSCAN VG Manual

XIV. Oscilloscope

: Tap on the “Digital Data Display Icon.

☞ Displays the measured data of each waveform in detail.

Fig. XIV-17 Screen Mode

: Tap on “GRID”.

☞ The mode is changed to allow changing of the screen settings.

Fig. XIV-18 Grid

CARMANSCAN VG Manual

XIV. Oscilloscope

: Tap on “PEAK MODE”.

☞ A mode where you can observe the peak point of a waveform in detail

: Tap on “Quarter Grid”.

☞ Changes a screen configuration as shown in the screen below.

Fig. XIV-19 Screen Configuration

: Tap on “Full Grid”.

☞ Default screen configuration. Fig. XIV-18 Grid

: Tap on “No Grid”.

☞ Dotted lines disappear on the screen, and only waveforms are

displayed.

CARMANSCAN VG Manual

XIV. Oscilloscope

6. Cursor

You can make a cross type cursor on a screen, and select a point on a

waveform to analyze data.

Fig. XIV-20 Cursor Procedure:

• Press the Cursor icon once and the first X/Y axis cursors will be

displayed and highlighted on the screen.

• Drag these Cursors to the first point of measurement required.

• Press the Cursor icon a second time to highlight the second set of X/Y

axis cursors.

• Drag these Cursors to the second point of measurement required.

• Pressing the Cursor icon a third time will remove all Cursors from the

screen.

• Whilst there are Cursors on the screen, voltage and time measurements

will be displayed at the bottom of the screen in relation to the position of

the Cursors.

CARMANSCAN VG Manual

XIV. Oscilloscope

5. Secondary Ignition waveform measuring method.

— VG scope terminal characteristics and basic points.

[ Fig. XIV-21 VG scope terminal characteristic ]

As shown on [ XIV-21 ], Oscilloscope terminal characteristic is classified with

CH1 – For the positive measurement, CH2 – For the negative measurement and CH3

– For the trigger pick up.

The role of trigger pick up is to distinguish waveform of cylinder by connecting to

No.1 cylinder. If the probe is not connected properly according to the characteristic

of the channel, normal waveform detection will not be possible.

Above characteristics only correspond to the ignition waveform measurement and

for the use of normal scope function you can use any channel from 1 to 4 to

measure the waveform.

CARMANSCAN VG Manual

XIV. Oscilloscope

1. DISTRIBUTOR type

1) Ignition pick up

— [ XIV-23 ] Connect Secondary Ignition Pick up (which is bitten to CH2 of VG

scope terminal) to the distributing wires (which is connected to the center

electrode of the power distributor (No.1) from the ignition coil).

* Since the ignition waveform of power distributor type comes out as a

negative, please connect ignition pick up to CH 2.

2) Trigger pick up

— [ XIV-23 ] This is for the cylinder distinction. Connect it to the high-tension

cable (No.2) of the No.1 cylinder.

— Check SPARK PLUG mark on the trigger pick up and connect it through

correct direction.

[ Fig. XIV-22 Trigger Pick UP ]

[ Fig. XIV -23 Power Distributor Type ]

100

CARMANSCAN VG Manual

XIV. Oscilloscope

2. DLI(DISTRIBUTORLESS IGNITION) Type

1) Ignition pick up

— Connect DLI pick up (which is connected to the CH1 VG scope terminal) to

the No.1 and No.2 cylinder high-tension cable of ignition coil.

[No.1 and 3 high-tension cable of Fig. XIV-24]

— Connect DLI pick up (which is connected to the CH2 VG scope terminal) to

the No.3 and No.4 cylinder high-tension cable of ignition coil.

[No.2 and 4 high-tension cable of Fig. XIV-24]

* However, if the ignition waveform cannot be measured after connecting the

probe as written above, please change the position of probe connected to the CH1

and probe connected to the CH2 for reexamination.

* DLI pick up is composed with two cables as one set and this is an optional item.

2) Trigger pick up

— For cylinder distinction, please connect trigger pick up to the No.1 high-

tension cable.

— If the No.1 cylinder of the vehicle you want to measure is positive, please

connect trigger pick up to the high-tension cable on opposite direction of

SPARK PLUG. [No.1 high-tension cable of Fig. XIV-24]

[ Fig. XIV-24 DLI Type ]

101

CARMANSCAN VG Manual

XIV. Oscilloscope

3. COIL ON PLUG Type

— This is the type that an ignition coil is located on a spark plug without a high-

tension cable. It has two types depends upon vehicle maker.

— An ignition coil and a spark plug separable type.

— An ignition coil and a spark plug inseparable type.

Coil on plug type cannot measure the ignition waveform by an ignition pickup. It

requires a special cable.

An ignition coil and a spark plug separable type connection method.

1) Detach tube. Fig. XIV-25

[ Fig. XIV-25 ]

2) Connect a high-tension cable where a tube is detached.

— Prepare high-tension cables as many as vehicle cylinders.

— Connect each high-tension cable with each cylinder. Fig. XIV-26

[ Fig.XIV-26 ]

102

CARMANSCAN VG Manual

XIV. Oscilloscope

3) Connect DLI Second Ignition Pickup with connected high-tension cable.

— When they are connected, be aware of negative and positive signs as same as DLI

type measurement. Fig. XIV-27

— Connect a Trigger Pickup with a high-tension cable that is connected No.1

cylinder for Cylinder distinction.

[ Fig. XIV-27 ]

103

CARMANSCAN VG Manual

XIV. Oscilloscope

An ignition coil and a spark plug inseparable type connection method

1) Prepare picture-like cable. Fig. XIV-28

— Connect a processed spark plug with a DLI high-tension cable.

— Prepare high-tension cables as many as vehicle cylinders.

[ Fig. XIV-28 ]

2) Connect a spark plug of prepared high-tension cable with a spark tube of

an ignition coil, which is detached from vehicle. Fig. XIV-29

— Connect it with each cylinder.

[ Fig. XIV-29 ]

104

CARMANSCAN VG Manual

XIV. Oscilloscope

3) Connect DLI Second Ignition Pickup with a high-tension cable.

— When they are connected, be aware of negative and positive signs as same

as DLI type measurement. Fig. XIV-30

— Connect a Trigger Pickup with a high-tension cable that is connected No.1

cylinder for Cylinder distinction.

[ Fig. XIV-30 ]

* Users should manufacture connection cables for measurement of COIN ON PLUG

type. Also, connection cable should be manufactured depends on measuring vehicle

types, because its length and thickness of a high-tension plug tube might be different

depends on vehicles.

* For measurement methods besides connection steps, refer to the DLI type.

* Users can use DLI high-tension cable that is alike a spark plug. Also, in some

cases, users can process spark plug like [Picture XIV-28] to use for ignition

waveform measurement.

105

CARMANSCAN VG Manual

XIV. Oscilloscope

6. Ignition Waveform Measurement

— This function is used to measure a Secondary Ignition Waveform.

[ Fig. XIV-31 Ignition Waveform Setting Window ]

1. Cylinder Select Window

— Select the number of cylinders to be measured.

2. Type Select Window

— Select the type of vehicle’s ignition system to measure (e.g. Distributor or DLI)

☞ If you select an item in the Cylinder Select window, then this window is activated.

3. Probe Type Select Window

— Select the probe type, e.g. “1.1” for conventional ignition using a main coil lead and

“1 to 3” or “1 to 4” when using the DLI Multi lead pickups.

4. OK

— Setting has been completed, and a measurement screen is displayed.

5. CANCEL

— Cancel the settings. You can then make the settings again.

106

CARMANSCAN VG Manual

XIV. Oscilloscope

Fig. XIV-32 Measurement of Ignition Waveform

: Tap on “SET VOLT”. ☞ You can set the voltage axis.

: Tap on “SET TIME”.

☞ You can set the time axis.

: Tap on “TRIGGER”.

☞ You can set a trigger level and trigger voltage value.

: Tap on “CYLINDER”.

☞ You can change the selected single cylinder shown at the bottom.

: Tap on ”SCREEN”.

☞ You can change the waveform display method on the screen. See Fig. XIV-33~37 Screen Settings.

107

CARMANSCAN VG Manual

XIV. Oscilloscope

: Tap on “INFOR.”.

☞ Pressing the Information icon, removes or replaces the digital information displayed on the screen.

: You can split a screen to display the waveforms of the

entire cylinders on the top, and a waveform of each

cylinder at the bottom.

Fig. XIV-33 Screen Settings – Split Mode

TIPS)

— The ignition waveform screen is set to a split mode by default.

108

CARMANSCAN VG Manual

XIV. Oscilloscope

: Displays the ignition waveforms of the entire cylinders

in Parade form.

Fig. XIV-34 Screen Setting – Series Mode

: Displays the ignition waveform of each cylinder.

Fig. XIV-35 Screen Setting – Cylinder Mode TIPS) To select another cylinder for display, press the “Return” icon (F6)

and then select “Cylinder” The individual Cylinder numbers will be displayed

for selection.

109

CARMANSCAN VG Manual

XIV. Oscilloscope

: Displays the overall trend of ignition waveform values.

Fig. XIV-36 Screen Settings – Trend Mode

: Tap on “PEAK VOLT”.

☞ Pressing this icon activates the peak voltage data pane on the right

side where the data change per cylinder is displayed.

: Tap on “DWELL”.

☞ Pressing this icon activates the dwell time data pane on the right

side where the data change per cylinder is displayed.

: Tap on “BURN VOLT”.

☞ Pressing this icon activates the burn-voltage data pane on the right

side where the data change per cylinder is displayed.

: Tap on “BURN TIME”.

☞ Pressing this icon activates the burn time data pane on the right side

where the data change per cylinder is displayed.

110

CARMANSCAN VG Manual

XIV. Oscilloscope

: Displays the ignition waveforms in a 3-dimentional

screen.

Fig. XIV-37 Screen Settings – 3D Mode Special Note: Lead Connections

1. Conventional Coil Vehicle.

— Connect the main Secondary ignition pickup lead to channel 2 and the

No 1 “trigger” pickup to channel 3.

Secondary pickup Trigger pickup

2. Distributor-less Ignition Coil Vehicle

— On DLI (Distributor-less ignition) vehicles with a waste spark system,

Connect the multi-lead set from the “Positive” firing cylinders to Channel 1

and the multi-lead set from the “Negative” firing cylinders to channel 2.

Connect the No 1 “trigger” pickup to channel 3.

Note: Ensure the word “Spark”

on the trigger pickup faces

towards the spark plug.

111

CARMANSCAN VG Manual

XIV. Oscilloscope

7. Comparison of a Normal Waveform and Misfire Waveform

Comparison of Waveforms in a Split Mode

Fig. XIV-38 Split Screen Normal Waveform

Fig. XIV-39 Split Screen Misfire Waveform

112

CARMANSCAN VG Manual

XIV. Oscilloscope

Comparison of Waveforms in a Series Mode

Fig. XIV-40 Series- Normal Waveform

Fig. XIV-41 Series- Misfire Waveform

113

CARMANSCAN VG Manual

XIV. Oscilloscope

Comparison of Waveforms in Cylinder Mode

Fig. XIV-42 Cylinder-Normal Waveform

Fig. XIV-43 Cylinder-Misfire Waveform

114

CARMANSCAN VG Manual

XIV. Oscilloscope

Comparison of Waveforms in a Trend Mode

Fig. XIV-44 Trend-Normal Waveform

Fig. XIV-45 Trend Actual Waveform

115

CARMANSCAN VG Manual

XIV. Oscilloscope

Comparison of 3D Waveforms

Fig. XIV-46 3D_Normal Waveform

Fig. XIV-47 3D_Misfire Waveform

116

CARMANSCAN VG Manual

XIV. Oscilloscope

8. Measurement of Waveform per Trouble Type — When you select a trouble type, the sensors and actuators related to the

trouble are selected automatically to enable oscilloscope measurement.

Fig. XIV-48 Waveform Measurement per Trouble

: Tap on “SAVE”.

☞ Selects the items to be tested in each channel, and changes the scope

measurement mode to suit. : Tap on “CANCEL”.

☞ Cancels all the settings, allowing you to make settings again.

117

CARMANSCAN VG Manual

XV. Meter & Simulator

1. Main Menu

— Meter and Simulation functions.

XV-1 Meter & Simulator

: Tap to measure voltage.

☞ Allows measurement of voltage via the multi-meter functions.

: Tap to measure current. ☞ Requires Optional high or low current clamp.

: Tap to measure frequency. ☞ Allows measurement of frequency via the multi-meter functions.

: Tap to measure pressure.

☞ Requires Optional pressure pickup.

: Tap on it to measure a duty. ☞ Allows measurement of duty cycle via the multi-meter functions.

118

CARMANSCAN VG Manual

XV. Meter & Simulator

: Tap to test an actuator. ☞ You can use this function to determine if an actuator is normal by

starting or stopping it via the in-built Actuator driver.

: Tap to measure resistance. ☞ Allows measurement of resistance via the multi-meter functions.

: Tap to output a voltage arbitrarily.

☞ Allows simulation of sensors by outputting a variable voltage.

For Example) Throttle position sensor, coolant temperature sensor etc.

: Tap to measure temperature.

☞ Requires Optional Thermocouple pickup

: Tap to output a frequency arbitrarily.

☞ Allows simulation of sensors by outputting a variable frequency, duty

cycle and voltage.

TIPS)

Measurements using the optional items such as current and temperature

probes will be described in the separate user manual for optional items.

119

CARMANSCAN VG Manual

XVI. Utility Box

1. Main Menu

— Using calculator, touch screen calibration and file explorer function.

Fig. XVI-1 Utility Box

: Tap to use the Calculator.

☞ This function includes a calculation and unit conversion of length, weight,

volume, and area.

: Tap to calibrate the Touch Screen.

☞ Executes a touch screen calibration program.

: Tap to select the File Explorer.

☞ Executes a file explorer function.

120

CARMANSCAN VG Manual

XVI. Utility Box

: Tap to select the Fix Bug File.

☞ You can delete simply defective or error files caused by program

update.

: Tap to select the VG Test.

☞ You can do self-test of overall scanner and scope functions..

121

CARMANSCAN VG Manual

XVI. Utility Box

2. Calculator

— Provides a general calculator and unit conversion function.

Fig. XVI-2 Calculator

1. Input data pane

— The data entered via the number panel is displayed.

2. Data input keys

— Can be used the same as a general calculator.

3. Unit setting pane

— You can select the unit of the number to be displayed on an input pane.

— If you select a unit, the result is converted to other units shown in the pane

(5) and displayed under a corresponding unit symbol.

4. Input result pane

— The entered number and unit are displayed here.

5. Unit conversion pane

— The entered number is converted to other units listed in this pane.

122

CARMANSCAN VG Manual

XVI. Utility Box

3. Touch Screen Calibration

— You can use this function to align the hitting point of a touch screen

accurately.

Fig. XVI-3 Touch Screen Calibration

1. Tap accurately on the center of the “cross” displayed on the screen.

2. After the calibration is completed, press “ENTER” button to save the

result, and return to Fig. XIV-1.

3. If the calibration is done incorrectly, press “ESC” to start a calibration

procedure again.

123

CARMANSCAN VG Manual

XVI. Utility Box

4. File Explorer

— You can use the file explorer to search or execute a file.

Fig. XVI-4 File Explorer

☞ You can use this function via a connection with a mouse and keyboard.

It is a windows environment, which operates just like that of a PC.

124

CARMANSCAN VG Manual

XVII. Program Download

1. Main Menu

— This function is used to download diagnosis programs and other application programs.

— You can check the data saved on the hard disk and internal flash memory.

Fig. XVII-1 Program Download

: Select a file on either list and then tap on Delete.

☞ Deletes the selected file.

: Select a file on the hard disk list, and tap on Download.

☞ Downloads the selected file from the hard disk to the internal memory.

: Select a file saved on the hard disk, and tap on Hard Inform.

☞ You can view the detailed information of the selected file.

: Select a file in internal memory, and tap on Internal Inform.

☞ You can view the detailed information of the selected file.

: Tap to download multiple files at a time.

☞ SELECT FILE LIST window is displayed.

: Select a file, and tap on Select.

☞ A selected file is added to a SELECT FILE LIST.

125

CARMANSCAN VG Manual

XVII. Program Download

2. Delete

1. Select a file to delete, and tap on the delete icon.

Fig. XVII-2 Delete

2. A deletion confirmation message is displayed.

— If you want to delete it, tap on OK icon.

— If not, tap on CANCEL icon.

Fig. XVII-3 Delete

126

CARMANSCAN VG Manual

XVII. Program Download

3. A message showing the completion of a file deletion is displayed.

— Tap on OK icon to complete it.

[ Fig. XVII-4 Delete ]

127

CARMANSCAN VG Manual

XVII. Program Download

3. Download

1. Select a file from the hard disk list, and tap on the download icon.

Fig. XVII-5 Download

2. A download confirmation message is displayed.

— If you want to download it, tap on OK icon.

— If not, tap on CANCEL icon.

Fig. XVII-6 Download

128

CARMANSCAN VG Manual

XVII. Program Download

3. Memory setting is started

Fig. XVII-7 Download

TIP)

Memory Setting?

Due to the characteristics of flash memory, the space necessary for download

of new data is cleared. Even if there is no data in flash memory, this procedure

is performed.

4. A program download is executed.

Fig. XVII-8 Download

129

CARMANSCAN VG Manual

XVII. Program Download

5. A message asking for program verification is displayed.

— If you want the verification, tap on OK icon.

— If not, tap on CANCEL icon.

Fig. XVII-9 Download File Verification

TIP)

What is the verification?

It is the function to check if the original file to download is the same as the file

downloaded to flash memory.

6. A download completion message is displayed.

— Check the name of a downloaded file, and tap on OK icon to complete the

down load procedure.

Fig. XVII-10 Download Completion

130

CARMANSCAN VG Manual

XVII. Program Download

4. Hard Disk Information

— You can check the information on the files saved on the hard disk.

Fig. XVII-11 Hard Info

5. Internal Information

— You can check the information on the files existing in the internal flash

memory.

Fig. XVII-12 Internal Information

131

CARMANSCAN VG Manual

XVII. Program Download

6. Select File List

— You can select and check the file to download or delete.

If you tap on this icon once, a select file list for the hard disk is displayed;

and if you tap on it once more, a select file list for the internal memory is

displayed.

[ Fig. XVII-13 Select File List ]

TIPS)

— Tapping on this icon displays a select file list for the hard disk and internal

memory alternately.

132

CARMANSCAN VG Manual

XVIII. Configuration Setting

1. Main Menu

— This is a function to test a key pat, check the system configuration

information, and change the product settings.

Fig. XVIII-1 Configuration Setting

: Tap to select the key function settings.

☞ You can change the left/.right layout of keys, and check if they are normal.

: Tap to select the system unit settings.

☞ You can change the units of data displayed by a program.

: Tap to select the Control Panel.

☞ It provides a function the same as a control panel of a computer.

133

CARMANSCAN VG Manual

XVIII. Configuration Setting

: Tap to select the battery settings.

☞ You can set the warning about remained battery power.

: Tap to select System Information.

☞ You can check the product’s lot number, serial number and program

version.

: Tap to select Other Setting.

☞ You can set options for whether the mouse pointer shows on the screen.

: Tap to select Graph Set.

☞ You can set graph and osilloscope screen.

134

CARMANSCAN VG Manual

XVIII. Configuration Setting

: You can change the Colour of Line for your better analysis

in case of being a lot of lines in the screen, which might

confuse you at various similar line.

[ 그림 XVIII-2 그래프 색상 설정 ]

: Tap to select Bottom.

☞ You can select the bottom colour of scnreen.

: Tap to select Grid 1.

☞ As you can see in the Picture XVIII-2, it makes you to analyze the data

precisely while dividing the box among ten.

You can change the color of the line of the horizontal axis using screen scale

configuration.(Which is not shown on the picture above.).

: Tap to select Grid 2

☞ You can change the color of the horizontal axis line on the screen.

135

CARMANSCAN VG Manual

XVIII. Configuration Setting

: Tap to select Center Grid.

☞ You can change the color of the vertical axis line on the screen.

: Tap to select Cursor.

☞ You can change the color of the cursor which the point of time is selected

by user.

: Tap to select CH1/8.

☞ You can select from Channel 1 to Channel 8.

: Tap to select CH Color.

☞ You can change the color of the selected channel.

: Tap to select OK.

☞ The selected item will be saved.

: Tap to select CANCEL.

☞ The selected item will be canceled.

: Tap to select Default 1.

☞ Setting-up as default 1 value.

: Tap to select Default 2.

☞ Setting-up as default 2 value.

136

CARMANSCAN VG Manual

XVIV. Carmanscan VG Printer Setting

1. Available Printers

Carmanscan VG is compatible with printers using HP PCL (Printer Control

Language) driver.

— You should check if a printer supports HP PCL driver, before you purchase.

☞ Recommended Printers

Business Inkjet 1000

Photo Smart 7450

Samsung

MJC 8500

2. Setting

— You can set a HP PCL driver-supporting printer by connecting USB cable

with USB terminal in VG without any driver setting process.

☞ The following driver massage window may show up, when VG is connected

to printer first.

Then, press “OK” button, and go to next process.

VG recognizes a new printer successfully.

[ Fig. XVIV-1 Driver Massage ]

137

CARMANSCAN VG Manual

XVIV. Carmanscan VG Printer Setting

3. Using Printer functions

— In order to use printer function, you should capture a screen or bring

saved screen data.

— When you click capture button, the current screen will be captured. Then

following print message will show up.

You can print the captured screen immediately, or anytime you want after

saving captured screen.

4. Printer Setting

— As following Fig.XVIV-2, you can capture current screen with pressing

capture icon (NO.1).

— After capturing screen you want to print, a print message window asking

whether you print or cancel will show up.

[ Fig. XVIV-2 PRINT Massage ]

138

CARMANSCAN VG Manual

XVIV. Carmanscan VG Printer Setting

— If you click “Print” button, following window will show up.

— When you bring and print the saved screen-capture data, the same

window will show up.

☞ Printer setting window setting

[ Fig. XVIV-2 PRINT SETTING ] 1. Printer : Set PCL Inkjet (NO.1).

— This is default setting.

2. Port : Set LPT2 (NO.2).

— When a printer is connected, LPT2 is set.

3. Color Option Mode (NO.3)

— If you want black and white color print, check (“V”) next to the

“Draft Mode”.

— If you want color print, check (“V”) next to “Color”.

— If you check (“V”) to both, color print will be applied.

4. If all settings are done, click “OK” button. (NO.4)

— Then, you will have adjusted print pages.

5. You can also adjust paper setting for paper size, space, print

range…etc.

Источник

Сканер для автодиагностики Carman Scan VG64 — профессиональный прибор, выполненный в виде сканера с жидкокристаллическим цветным дисплеем диагональю 7″, активной матрицей (touch screen) в одном корпусе с 4-х канальным запоминающим осциллографом, мультиметром и импульсным генератором сигналов датчиков и активаторов.

ПРИБОР СНЯТ С ПРОИЗВОДСТВА.

Функциональные возможности:

— чтение и расшифровка кодов ошибок;
— стирание ошибок;
— вывод текущих данных (в цифровом и графическом виде);
— формирование групп параметров вручную;
— проверка (активация) исполнительных механизмов;
— возможность графического сравнения выбранного параметра со всеми остальными;
— запись текущих параметров;
— симуляция сигналов датчиков;
— идентификация систем (блоков управления);
— проведение адаптации;
— сброс сервисных интервалов;
— чтение и программирование иммобилайзера;
— поддержка протоколов OBD-I, OBD-II, EuroOBD, CAN Communication.

Мотортестер:

— 4-х канальный осциллограф с возможностью ручного или автоматического (в зависимости от типа проверяемой системы) выбора параметров изображения;
— разрешение по напряжению — 0,2 В ~ 50 В;
— разрешение временной развертки — 0,020 мс ~ 50 сек;
— скорость обмена — 10 Мб графики/сек;
— частота — от 0 Гц до 10 КГц;
— 4-х канальный мультиметр (отображение одновременно нескольких параметров сигнала одного или нескольких каналов);
— измерение напряжения, частоты, оборотов, положительной и отрицательной нагрузки, положительной и отрицательной пульсации, сопротивления, температуры, давления, силы тока;
— отображение максимального, минимального и текущего значений;
— вольтаж — ±500 В;
— изменение скважности сигналов (0–99.9%);
— возможность настройки триггера (режим/источник/уровень/задержка);
— источник — 5 режимов;
— уровень — 0–100%;
— задержка — 0–100%;
— осциллограф зажигания (первичная цепь, вторичная цепь), применимый для современных систем;
— максимальное напряжение — 100 кВ;
— баланс мощности по цилиндрам (с помощью токовых зажимов);
— низкий ток — 50 мA ~ 100 A;
— высокий ток — 1 A ~ 600 A;
— возможность сохранения в энергонезависимой памяти прибора осциллограмм в каждом режиме;
— фиксирование изображения на выбранном моменте, приближение, удаление, запись, обработка;
— возможность формирования пользовательской библиотеки измерений (свыше 20 банков памяти);
— функция «Hot Help» по проверяемому датчику или исполнительному элементу (назначение, возможные типы, принципы функционирования, порядок подключения, места расположения, методика проверки, электрические схемы, типовые осциллограммы и т.д.).

Дополнительные возможности сканера для автодиагностики:

— подключение к стандартному компьютеру (обработка результатов измерений);
— подключение дополнительного оборудования через разъем USB;
— выход на принтер;
— универсальное питание.

Диагностируемые автомобили:

— азиатского производства — Toyota, Lexus, Honda, Nissan, Mitsubishi, Proton, Mazda, Subaru, Suzuki, Isuzu, Infiniti, Holden, Hyundai, Kia, Daewoo, SsangYong, Daihatsu, Samsung;
— европейского производства — Mercedes Benz, BMW, Audi, Volkswagen, Seat, Skoda, Saab, Opel, Renault, Peugeot, Citroen, Ford, Fiat, Alfa Romeo, Lancia, Volvo, LADA, GAZ, UAZ, Chance, Sens;
— производства США — General Motors, Chrysler, Ford, Jeep.

Электронные системы и электрические цепи автомобиля:

ENG, ENG-2, ATA, BM/GM, EA, CCS, TCS, ISC, ESCM, IFI/ERE, ELR, EDS, ABS/ETS/ASR, AIRBAG/ETR (SRS), A/T, BAS, ADS, ASD, SPS, 4WD, RB, RST, A/C, IMMO, EPS, ECS, AHLS, AAC, FWDS, FFH, KCS и др.

Программное обеспечение для ПК:

— управление всеми экранами прибора с помощью функции touch screen;
— печать любого изображения с экрана на принтер;
— анализ записанных данных по результатам измерений;
— загрузка программного обеспечения;
— обеспечение загрузки данных измерений с ПК или из памяти прибора;
— загрузка или сохранение текущего изображения на ПК.

Сканер для автодиагностики Carman Scan VG64 - функции

Основные функции сканера

Основные функции сканера:

— диагностические коды ошибок — просмотр и удаление;
— текущие данные;
— запись текущих данных;
— активационный тест исполнительных механизмов;
— специальные функции и тесты;
— кодирование;
— прописка датчиков и ключей;
— информация об ID систем и ПО контроллера.

Сканер для автодиагностики Carman Scan VG64 — cпецификация:

— английский, русский, китайский, немецкий, французский, испанский, итальянский, португальский, греческий, турецкий языки;
— размеры — 285×180×50 мм;
— вес — 1200 г;
— 512 МБ оперативной памяти;
— ЖК дисплей VGA out с разрешением 800х600, диагональю 7″, активной матрицей и подсветкой;
— жесткий диск объемом 80 ГБ;
— кабель USB 2.0;
— черный цвет корпуса;
— серый цвет защитного резинового чехла;
— операционная система — Windows CE 5.0 NET, поддержка GUI;
— коммуникация — Host USB 1.1, USB 2.0, Client LAN, RS-232C;
— питание — 8 ~ 16 В постоянного тока.

Базовый комплект

— основной корпус;
— защитный чехол;
— диагностический кабель DLC OBD-II;
— комплект щупов осциллографа — 4 шт;
— кабель питания от прикуривателя;
— адаптер питания от АКБ;
— инструкция пользователя;
— программа на CD с инструкцией;
— кабель USB;
— упаковочный чемодан;
— кабель питания AC/DC 220 В;
— кабель RS-232;
— клещи для вторичного зажигания;
— токовые зажимы;
— программа поддержки протоколов OBD-I, OBD-II, EuroOBD, CAN Communication, KWP2000, ISO, SAE;
— справочная и техническая информация по ремонту и диагностике заявленных автомобилей и систем;
— сборник электрических схем и распиновок модулей по заявленным автомобилям.

Дополнительная комплектация:

— адаптеры для европейских автомобилей — BMW, Benz general, Audi / VW, Benz (38 pin), Opel, PSA (30 pin)(опция), PSA (2 рin) (опция), Renault (опция), Fiat (опция) и программное обеспечение по диагностике европейских автомобилей в соответствии с заявленной картой покрытия;
— адаптеры для американских автомобилей — GM/ Ford / Chrysler — он же DLC кабель и программное обеспечение по диагностике американских автомобилей в соответствии с заявленной картой покрытия;
— адаптеры для азиатских автомобилей — Hyundai / Mitsubishi, Toyota, Nissan, Mazda, SsangYong, Kia / SsangYong, Daewoo / GM, Kia / Mazda, Honda (3 pin), Honda (5 pin), Nissan (14 pin), Subaru (9 pin) и программное обеспечение по диагностике азиатских автомобилей в соответствии с заявленной картой покрытия.

Источник

Описание

Carman Scan VG+ мультимарочный сканер на базе операционной системы Windows. Успешно сочетает в одном устройстве автомобильный сканер, 4-х канальный запоминающий осциллограф, мультиметр и импульсный генератор сигналов датчиков и активаторов.

Обеспечивает обмен данными с электронными блоками управления, датчиками по универсальному протоколу OBD II и системам производителей автомобилей. Для соединения с компьютером и локальными сетями оснащается специализированными интерфейсными разъемами.

Преимуществом автосканера диагностика на основе оптимизированного для японских и корейских автомобилей программного обеспечения применительно к моделям и системам.

Применяемость Carman Scan VG+ по маркам автомобилей:

Азия: Toyota, Lexus, Honda, Nissan, Mitsubishi, Proton, Mazda, Subaru, Suzuki, Isuzu, Infiniti, Holden, Hyundai, Kia, Daewoo, SsangYong, Daihatsu, Samsung

Европа: Benz, BMW, Audi, Volkswagen, Seat, Scoda, Saab, Opel, Renault, Citroen, Peugeot, Ford, Fiat, Samand, Volvo, LADA, ГАЗ, УАЗ

США: General Motors, Chrysler, Jeep, Ford

Carman Scan VG+ служит для определения неисправностей всех электронных систем и электрических цепей автомобиля:

ENG, ENG-2, ATA, BM/GM, EA, CCS, TCS, ISC, ESCM, IFI/ERE, ELR, EDS, ABS/ETS/ASR, AIRBAG/ETR (SRS), A/T, BAS, ADS, ASD, SPS, 4WD, RB, RST, A/C, IMMO, EPS, ECS, AHLS, AAC, FWDS, FFH, KCS и др.

Основные преимущества автосканера

Управление с помощью цветного сенсорного дисплея 7″ и USB клавиатуры.
Ударопрочный корпус.
Встроенные аккумуляторы для автономного питания.
Частичная русификация меню управления, в сочетании с поддержкой английского, немецкого, французского и других языков.
Программное обеспечение сканера частично русифицировано (меню выбора автомобиля, система справки, осциллографическая часть меню).
Регулярные обновления программного обеспечения с загрузкой во внутреннюю память автосканера через интерфейс USB с интернет-сайта производителя.
Программное обеспечение для записи, обработки, воспроизведения и печати из памяти автосканера сохраненные результатов диагностики.

Общие функциональные возможности Carman Scan VG+

Сканирование и расшифровка диагностических кодов неисправностей (DTC).
Сброс показаний неисправностей.
Отображение результатов тестирования в цифровом и графическом виде.
Комплектация групп параметров вручную.
Проверка (активация) исполнительных механизмов.
Анализ отличий выбранного параметра по выборке данных.
Имитация сигналов датчиков.
Распознавание систем (блоков управления). Выполнение адаптации.
Получение информации об ID систем и ПО контроллера.
Сброс сервисных интервалов. Сканирование и программирование иммобилайзера
Прибор совместим с протоколами OBD-I, OBD-II, EuroOBD, CAN Communication.

Назначение функциональных кнопок и компонентов Carman Scan VG+

1 — кнопка включения / выключения сканера.

2 — сенсорный LCD дисплей с активной матрицей.

3 — световые индикаторы статуса сканера.

4 — кнопки доступа к специальным функциям или программам.

5 — кнопки перехода вверх/вниз к предыдущему/следующему меню, а также home/end.

6 — кнопки навигации по позициям в диалоговом окне.

7 — кнопки O/X для Используется для подтверждения (YES) или отмены(NO) действия в момент удаления кода ошибки или запуска активатора.

8 — кнопки ENTER / ESC служат для входа, запуска программы, выполнения команд или отмены действия и выхода из меню.

9 — кнопка вызова справочной информации по текущему разделу.

10, 11 — динамики для вывода звуковых сигналов.

Функции сканера

Чтение и расшифровка диагностических кодов неисправностей.
Стирание ошибок.
Вывод и анализ данных диагностики в цифровом и графическом виде.
Составление групп параметров.
Стоп-кадры текущих параметров.
Имитация сигналов датчиков.
Идентификация систем и электронных блоков управления.
Сброс сервисных интервалов.
Выполнение адаптации (кодировка, обучение).
Тест (активация, управление) исполнительных механизмов.
Чтение и программирование иммобилайзера.

Функции мотортестера

4-х канальный осциллограф с возможностью ручного или автоматического выбора параметров изображения.

Разрешение по напряжению: 0,2V ~ 50V.
Разрешение временной развертки: 0,020mS ~ 50 sec.
Скорость обмена: 10 Мб графики/сек. (10Mb sample/sec).
Частота: 0Гц — 10КГц

4-х канальный мультиметр.

Измерение напряжения, частоты, оборотов, положительной и отрицательной нагрузки, положительной и отрицательной пульсации, сопротивления, температуры, давления, силы тока.
Отображение максимального, минимального и текущего значений.
Вольтаж: ±500V max.
Изменение скважности сигналов (0 — 99.9%).
Возможность настройки триггера (Режим/Источник/Уровень/Задержка).
Источник: 5 режимов.
Уровень: 0 — 100%.
Задержка: 0 — 100%.

Осциллограф зажигания (первичная цепь, вторичная цепь), применимый для современных систем.

Максимальное напряжение — 100 kV.
Баланс мощности по цилиндрам (с помощью токовых зажимов).
Низкий ток: 50mA ~ 100A.
Высокий ток: 1A ~ 600A.
Возможность сохранения в энергонезависимой памяти прибора осциллограмм в каждом режиме.
Фиксирование изображения на выбранном моменте, приближение, удаление, запись, обработка.
Возможность формирования пользовательской библиотеки измерений (свыше 20 банков памяти).
«HotHelp» по проверяемому датчику или исполнительному элементу (назначение, возможные типы, принципы функционирования, порядок подключения, места расположения, методика проверки, типовые осциллограммы и т.д.).

Генератор импульсов (имитатор сигналов датчиков):

Частота: 1 — 100 kHz (период 1 с — 10.00 мc).
Нагрузка: 1 — 100%.

Специальные функции мультиметра:

Высокий ток
Низкий ток
Температура
Давление
Вторичное зажигание

Источник

Функциональные возможности:

Мотортестер:

Дополнительные возможности сканера для автодиагностики:

Диагностируемые автомобили:

Электронные системы и электрические цепи автомобиля:

Программное обеспечение для ПК:

Основные функции сканера:

Сканер для автодиагностики Carman Scan VG64 — cпецификация:

Базовый комплект

Дополнительная комплектация:

А вот и еще наши интересные статьи:
