Фаркоп на Лада Гранта – ТСУ (тягово-сцепное устройство). Это металлическая конструкция, к которой крепится прицеп для перевозки грузов. К кузову машины фаркоп прикрепляется с помощью болтов и розетки. На Гранте не во всех комплектациях он предусмотрен, но есть возможность для установки.

Какой выбрать фаркоп на Лада Гранта

Прежде всего нужно обозначить, какой фаркоп и для каких целей вам нужен.

Для перевозки более габаритных грузов устанавливаются:

• усиленный фаркоп;
• обычное ТСУ.

Купить фаркоп можно как в специализированном автомобильном, так и в интернет – магазинах. Если выбирать между новыми моделями и подержанными, то рекомендуется покупать новые фаркопы – есть гарантия, что они долго прослужат.

Кроме того, смотрите, чтобы места крепления запчасти подошли к вашему автомобилю. Спрашивайте в магазинах деталь конкретно под вашу модель и марку машины.

Установка фаркопа для Lada Granta

Если у вас нет опыта по установке, лучше сразу обратиться в сервис, где вам быстро и качественно окажут услугу. А можно попробовать установить деталь самостоятельно, сэкономив тем самым средства. Выбор за вами.

Для подсоединения фаркопа нужно две основных детали – гаечный ключ и трещотка.

Обычно инструкция по установке прилагается в упаковке. Но все тонкости и подробности установки, конечно, лучше уточнять напрямую у специалистов. На самом деле тут нет ничего сложного, и даже если вы новичок в автолюбительском деле, вы сможете справиться.

Основные шаги для установки фаркопа:

• Автомобиль нужно загнать на яму.
• После этого его нужно закрепить. Для крепления применяется стояночный тормоз. Автомобиль должен быть полностью без движения.
• Устанавливается деталь строго в местах крепления и фиксируется с помощью специальных болтов.
• Подсоединяется розетка фаркопа к бортовой электрической сети автомобиля.

Попробуйте подсоединить прицеп, и проверить надежность крепления. После того как деталь прикреплена, нужно заняться электрической частью, то есть вторым шагом.

Подключение на Гранту розетки ТСУ

Подключение розетки к электрической сети разделяется на несколько шагов:

• Установка розетки. Розетка располагается рядом с подрозетником, недалеко от шара установленной запчасти.
• После чего выводятся провода с помощью резинового уплотнителя. Уплотнитель находится рядом с бампером. При необходимости можно снять бампер. Именно оттуда провода выводятся в багажник автомобиля.
• Подсоединение к бортовым огням – ответственный момент, требующий четкости.

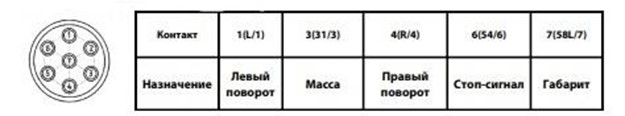

Схема распиновки не отличается особой сложностью:

1. Через первый контакт вы подключаете левый поворотник.
2. А противотуманную фару подсоединяют через второй контакт.
3. Через третий контакт подсоединяется масса.
4. На четвертый контакт подсоединяется правый поворотник.
5. Пятый контакт в данный момент не участвует нигде, а остается в качестве резервного.
6. Через шестой контакт подключается стоп – сигнал.
7. Что касается габаритных огней, их подсоединяют через седьмой контакт.

Возможно, понадобиться подпитывать дополнительное оборудование. Поэтому резервный контакт должен быть обязательно.

Заключение

Как вы поняли, ничего сложного и сверхъестественного в установке фаркопа на автомобиль нет. Тем более, если предусмотрены места для крепления. Если их нет, ситуация немного усложняется тем, что нужно правильно их просверлить. Тут уже не стоит экспериментировать, действовать самостоятельно, а лучше сразу обратиться к профессионалам в автосервис. Цена нового фаркопа будет колебаться от 2500 рублей. Если вы сможете установить его сами, на этом ваши траты ограничатся. Если нет, придется доплатить в автосервис.

Немного об автомобиле

Прежде чем рассказать о том, какие ТСУ можно взять для Гранты, стоит пару слов сказать про саму машину.

Как ни странно, но Гранта завоевала огромную популярность на российском рынке. Во многом за счет того, сколько стоит такой автомобиль.

Модель Lada Granta является сравнительной новинкой для АвтоВАЗа. Автомобиль впервые появился только в 2011 году. Проблема лишь в том, что сейчас уже не 2018 и даже не 2019 год. А за это время никаких доработок или глобальных изменений не произошло. Машина какой была почти 10 лет назад, в таком виде и продается до сих пор. Хотя стоит быть справедливым и сказать, что в 2013 году АвтоВАЗ порадовал условной новинкой в виде кузова лифтбек. В итоге на выбор покупателям предлагается лифтбэк, седан и универсал. А 2018 год познакомил нас с рестайлинговой версией. Увы, ничего существенного.

Зато появилась Кросс версия. Фактически это немного поднятая Гранта с кроссоверной внешностью, но начинкой классической легковой версии.

Не могу сказать, что это плохая машина. Своих денег она точно стоит. И альтернатив особо нет. Потому и популярность Гранты запредельная.

Разновидности фаркопов на Гранту

На рынке представлено несколько видов изделий, которые различаются между собой своими конструктивными особенностями.

Основные виды:

• с небольшой грузоподъемностью (до 1500 килограмм);
• с увеличенным усилием (как правило, от 3000 до 3500 кг).

По видам конструкций:

• со съемным шаром;
• с неразборной, цельнолитой конструкцией;
• различающиеся по видам креплений и формой крюка с шаром;
• быстросъемные конструкции.

Виды и критерии выбора

На рынке нетрудно отыскать различные разновидности ТСУ для Лада Гранта. Это объясняется тем, что сразу несколько компаний занимаются выпуском этих устройств для автомобиля ВАЗ 2190. Среди фирм, стоит отметить такие как «Лидер-Плюс», «Босал» и «Трейлер». Что касается самих тяговых сцепных устройств, то они, по типу конструкции, подразделяются на:

• Съемные.

Устройства имеет съемный сцепной шар. Оно крепится к автомобилю с помощью болтов. После демонтажа шара, из под бампера транспортного средства слегка выступает муфта.

• Несъемные.

Как правило, имеет неразборную конструкцию. К местам креплений приваривается, либо прикручивается мощными болтами. Демонтаж такого фаркопа достаточно долгое и трудоемкое занятие.

• Быстросъемные.

К данному типу ТСУ относят фланцевые фаркопы с двумя и четырьмя болтами крепления. Кроме того, в продаже можно отыскать убирающиеся тяговые устройства. Они имеют специальный вертикальный механизм, и при неоходимости, после демонтажа шара, такое ТСУ можно убрать под днище автомобиля.

Также фаркопы делятся на:

1. Имеющие невысокую грузоподъемность. ТСУ данного типа позволяют транспортировать снаряженный прицеп массой до 1500 кг.
2. С увеличенной грузоподъемностью. ТСУ этого типа дают возможность буксировать прицеп, имеющий снаряженную массу от 3000 до 3500 килограмм.

Перед тем, как установить фаркоп на Гранту, следует ознакомиться с критериями выбора ТСУ:

• Грузоподъемность. Если планируется перевозка крупногабаритных и тяжелых грузов, не стоит приобретать устройство с низкой грузоподъемностью. Использование неподходящего изделия приведет к разрушению кузова автомобиля.

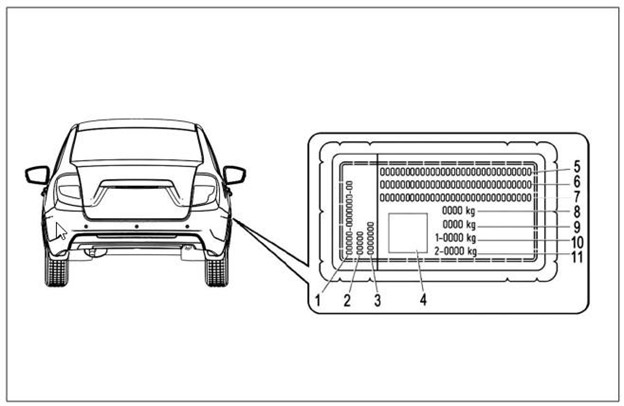

• Совместимость модели и транспортного средства. При покупке следует внимательно изучить деталь. На ней помещена маркировка, с помощью которой можно узнать совместимость изделия и автомобиля. При покупке детали для Лады Гранты Лифтбек, можно изучить информацию о совместимости тягового устройства с другими моделями автомобилей.
• Материалы. При покупке следует уделить отдельное внимание качеству материалов, из которых изготовлен фаркоп. Кроме того, нужно выбирать изделия, не имеющие внешних дефектов и отличающиеся высоким качеством сборки.

При установке ТСУ на Ладу Гранту самостоятельно, смотрят на штатные места креплений детали. Должны совпадать все специально предназначенные отверстия. В противном случае, изделие нужно поменять на подходящее к автомобилю.

Как подобрать ТСУ

Теперь непосредственно о том, как и какой фаркоп Лада Гранта будет носить на себе.

Это уже зависит от вашего решения. Вариантов достаточно много.

Но начать следует с возможности установки. На примере ТСУ для Поло Седан вы уже знаете, что с завода на такую машину не всегда предусмотрена установка фаркопа.

Что же касается того, предусмотрен ли фаркоп для такой машины как Лада Гранта, то здесь ответ однозначный. Да. Использовать тягово-сцепное устройство на такой машине производитель разрешает. С завода здесь предусмотрено 4 крепежных отверстия, выполненных на задних лонжеронах. Если выбирать оригинальное ТСУ, подходящее именно для Гранты, никаких дополнительных отверстий сверлить не придется. А потому и проблем в виде штрафов за фаркоп точно удастся избежать.

С этим разобрались. Установка ТСУ предусмотрена.

Следующий шаг заключается в выборе подходящего фаркопа.

Для Лады Гранты предусмотрено несколько вариантов шаров фаркопа. А именно этому автомобилю подходят шары типа А, С, Е и Н.

Более подробно о том, что это за шары и чем они отличаются, вы сможете узнать по ссылке, закрепленной выше.

При выборе обращайте внимание на такие моменты.

Идеальные фаркопы для Лада Гранта 2190

Для Лада Гранта 2190 наилучшим качеством исполнения и прочностью обычно отличаются стандартные оригинальные фаркопы для Лада Гранта 2190, поставляемые вместе с самим автомобилем в комплекте включённого оборудования. Покупателям может предлагаться на выбор фаркоп на Лада Гранта оригинального стандартного производства, отличающийся отличным качеством всех материалов и прекрасной сборкой, поэтому любому покупателю сразу захочется купить фаркоп для автомобиля Lada Granta. Автолюбители с большим опытом уже имели дела с различными фаркопами и поэтому для них особой проблемы для того, чтобы купить фаркоп для автомобиля Лада Гранта не возникает.

Шар фаркопа не всегда должен быть установлен на автомобиле, его можно снимать при необходимости.

Для вашего авто подойдут несколько типов шаров:

• Условно съёмный – крепится на 2-х болтах, устанавливается или демонтируется гаечным ключом;
• Американская вставка под квадрат 50х50, быстро устанавливается и снимается, фиксируется шплинтом;
• Несъемный вварной шар.

Все ТСУ сертифицированы, покрашены порошковой краской.

Бампер для крепления снимать не нужно, при необходимости требуется подрезка нижней юбки. Установка идет в штатные места крепления усилителя. При необходимости нужно будет их рассверлить для усиления конструкции втулками.

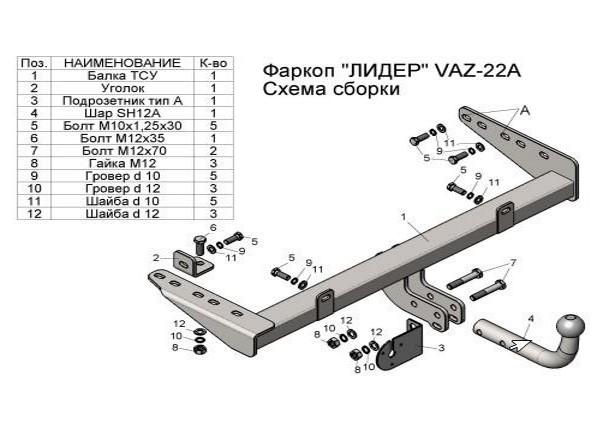

Владельцы Lada предпочитают прицепные устройства от Лидер Плюс. Также, популярен производитель Автос.

Обратите внимание, что при подключении электрики потребуется блок согласования Smart Connect. Он подключается к проводке машины и оптимизирует работу электрической системы. Исключает перегрев проводов идущих к штатной оптике автомобиля.

В отличии от обычного электрокомплекта, при подключении Smart Connect с проводов задних фонарей снимается только сигнал, а сам модуль и прицеп питаются от аккумулятора через силовой кабель. При коротком замыкании, погружении в воду светотехники прицепного оборудования, заменить надо будет только предохранитель, находящийся в легкодоступном месте.

Если вас интересует оригинальное оборудование, рекомендованное заводом изготовителем Lada, то обратите внимание на штатную проводку. Она устанавливается в штатные разъемы, в большинстве случаев не требует резки/пайки, и при необходимости активируется через диагностический разъем.

У каждого прицепного есть два важных параметра переносимых нагрузок:

• Тяговая, или горизонтальная нагрузка. Имеет значение для грузов, перевозимых за автомобилем, например: прицеп, лодка. Если будете возить что-то тяжелое — подберите ТСУ помощнее.
• Вертикальная. Определяет, какой вес допустим при давлении на шар сверху. Критично, если будете перевозить велосипед, мотоцикл и прочие грузы, которые крепятся вертикально.

Прицепные устройства на Lada Granta выдерживают тяговую нагрузку 900-1250кг и вертикальную 50-75кг. Учтите это при подборе, исходя из того, что придется транспортировать.

Подготовительные работы

Для установки изделия на автомобиль необходимо знать имеет ли ваше транспортное средство технические отверстия для крепежных болтов. Владельцам Лады Гранты и Калины (версии седан) в этом плане повезло гораздо больше, нежели другим представителям модельного ряда ВАЗ. Автопроизводитель заранее предусмотрел штатные крепления, которые расположены на задних лонжеронах (4 шт), и непосредственно за задним бампером (2 шт).

Как установить фаркоп на Ладу Гранту

Чтобы произвести монтаж ТСУ на кузов автомобиля, снимать задний бампер не потребуется.

Весь процесс можно разделить на следующие этапы:

1. Для удобства последующей работы, установите авто на яму, эстакаду или подъемник.
2. Зафиксируйте автомобиль на месте, подставив под колеса блокировку, либо задействуйте стояночный тормоз.
3. Откройте капот и скиньте минусовую клемму аккумулятора (так как в дальнейшем будут производиться работы с электропроводкой).
4. Внимательно ознакомьтесь с инструкцией и комплектацией устанавливаемого вами фаркопа.
5. Переместитесь под заднюю часть днища автомобиля. Найдите по два технических отверстия с резьбой на каждом лонжероне. Учтите, что отверстия заклеены специальной защитной пленкой и нанесенным на нее анти гравийным покрытием. Соответственно потребуется найти и освободить места креплений от пленки.
6. Возьмите в руки металлический каркас (кронштейн крепления) ТСУ. Совместите места креплений каркаса и двух лонжеронов. Вставьте в технические отверстия крепежные болты с нанизанными на них гайками (смотрите инструкцию) и затяните их.
7. Аналогичные действия проделайте в отношении двух соединительных мест расположенных за бампером. На этом этапе могут возникнуть определенные сложности. Связаны они с неудобством расположения и закрепления болта за задним бампером. Помехой является выступ от полости, в которой располагается запаска. Для такого случая лучше всего применить трещотку с удлинителем. На этом установка фаркопа лада гранта (кронштейна крепления) закончена.

Подключение фаркопа Лада Гранта (электрика)

Как вам известно, большинство фаркопов имеют специальный разъем для подключения электропроводки. Для того чтобы к нему можно было подключать электроприборы (например, для прицепа с фарами, стоп сигналами и прочее) требуется протянуть провода и выполнить их правильное присоединение.
Прокладку проводов лучше всего производить через специальное техническое отверстие, расположенное за задним бампером Гранты с левой стороны. Провода проведите через резиновый уплотнитель.

Далее, порядок действий следующий:

1. С левой стороны снимаем обшивку, а также пластиковую накладку багажника.
2. Далее необходимо подключить разъем розетки фаркопа в схему питания задних фонарей. Чтобы осуществить правильное подключение, ознакомьтесь с инструкцией, приложенной к вашему изделию.

3. После подключения розетки, верните обшивку багажника в первоначальное состояние.
4. Устанавливаем шар ТСУ и закрепляем крепления для подразетника.

На этом установка изделия окончена.

«Возьмите на заметку! Когда фаркоп на Ладу Гранту установлен, нанесите на сцепной шар слой смазки. Тем самым вы уменьшите его трение и преждевременный износ в процессе эксплуатации. Кроме того, рекомендуем вам обработать соединительные контакты розетки специальным средством жидкой изоляции. Тем самым вы избежите окисления разъемов для подключения электрики».

Установка фаркопа на Лада Гранта

Установить фаркоп на Лада Гранта просто, потому как он произведён индивидуально для этой машины. ТСУ крепится к лонжеронам болтами, идущими в комплекте. Обычно для установки необходимо демонтировать бампер, порой снимается стандартный усилитель. Многие автолюбители не хотят выполнять вырез в бампере, но в нём нет ничего особенного, потому что трогают только пластик и это совершенно незаметно.

Закрепить фаркоп вы можете своими руками, это займёт несколько часов. Вместе с деталью вы найдёте инструкцию, а вот электропакет порой покупается отдельно, это зависит от производителя.

Нюансы установки

Перед установкой фаркопа на Лада Гранта своими руками, нужно провести ряд подготовительных мероприятий:

• Поставить автомобиль на смотровую яму, эстакаду или воспользоваться домкратом. Это существенно облегчит проведение монтажа.
• Очистить рабочие поверхности от пыли, грязи и коррозии.
• Обесточить транспортное средство.
• Зафиксировать колеса авто, поставив под них упор, либо задействовать стояночный тормоз машины.
• Подготовить необходимые инструменты (набор ключей), и непосредственно фаркоп с элементами крепления, а также розеткой и проводами.

Проведение работ по установке, осуществляется по следующей инструкции:

1. На задних лонжеронах нужно отыскать штатные места крепления. Они заклеены специальной пленкой, и покрыты анти гравийным составом.
2. Далее нужно взять кронштейн крепления тягового устройства, и соединить места креплений каркаса и двух балок. В отверстия вставляются болты с нанизанными на них гайками.
3. Такие же операции проводятся и с двумя местами соединения, расположенными за бампером. Для того чтобы закрепить болт. Расположенный за выступом полости запасного колеса, применяют трещотку с удлинителем.
4. На крепежный каркас устанавливается сцепной шар и защитный колпачок.

После монтажа крепежного каркаса, приступают к подключению электрической розетки.

Подключение розетки

Для того чтобы на подсоединяемом прицепном устройстве работали световые приборы, нужно подключить фаркоп к проводке автомобиля. При выполнении этой операции, используют следующую схему установки:

• На первый контакт подключается черно-голубой провод. Он отвечает за функционирование левого указателя поворота на прицепе.
• На второй контакт подсоединяют черно-коричневый провод, отвечающий за работу противотуманного фонаря.
• Третий контакт используется для подключения массы.
• Четвертый контакт с припаянным голубым проводом, отвечает за работу правого указателя поворота.
• Зеленый провод распаивают на пятом контакте. Он обеспечивает работоспособность фонаря заднего хода.
• Сигнал торможения расположен на шестом контакте, для работы используют сиреневый провод.
• Седьмой контакт вместе с желто-коричневым проводов отвечает за работу габаритных огней.

После того, как была выполнена распиновка, розетку запитывают от коннекторов задних фар. В завершении работы, провода прокладывают по дну багажного отделения автомобиля, собирают розетку и обрабатывают герметиком. Если внутрь попадет вода, то может произойти короткое замыкание.

Провода и розетка, в большинстве случаев, поставляются вместе с фаркопом в комплекте.

Использование фаркопа дает возможность использовать прицеп, трейлер или транспортировать другие автомобили. Перед монтажом ТСУ, необходимо уточнить, подразумевает ли конструкция автомобиля установку данной детали. После оборудования машины прицепным устройством, переделку регистрируют в ГИБДД. Это позволит избежать штрафов и проблем с прохождением технического осмотра автомобиля.

Стоимость ТСУ для Гранты

Если у вас в распоряжении оказался бюджетный автомобиль Lada Granta, не стоит переживать, что тягово-сцепные устройства для него будут элитного класса, стоимостью около 10 тысяч рублей.

В действительности ассортимент такой же бюджетный, как и сама машина. Приведу несколько примеров:

• Фаркоп от Трейлер под номером 2190011С с аналогичной горизонтальной нагрузкой, но нагрузкой по вертикали в 75 кг, обойдется в 2500 рублей. Это модель специально для лифтбека. Электрика покупается отдельно;
• Лидер Плюс с шаром типа А стоит 2000 рублей в полной комплектации. К сильным сторонам можно отнести горизонтальную нагрузку на 1100 кг;
• Есть пара ТСУ от Босал Автофлекс. Это 1218А и 1229Е. Нагрузка по вертикали одинаковая, по 50 кг. По горизонтали 1110 и 1275 кг соответственно. Снимать бампер придется, а подрезать нет. Младшая модель стоит 2500 рублей в полной комплектации. 1229Е обойдется в 3000 рублей, плюс еще 500 рублей за электрику.

Это лишь примерные цены, поскольку в зависимости от региона и конкретного продавца они могут отличаться.

1 Какой фаркоп выбрать для ВАЗ 2190

Выбор производителей, которые предлагают ТСУ (тягово-сцепное устройство) на Гранту, невелик. Среди них можно выделить такие компании, как Лидер-Плюс, Unicar и др. Стоимость фаркопа с необходимым комплектом креплений в разных магазинах составляет от 1500 до 2500 рублей за комплект.

В отличие от других моделей отечественного производства, на Гранте изначально предусмотрены специальные отверстия под крепление фаркопа на автомобиль. Крепления располагаются в районе задних лонжеронов, поэтому, чтобы установить фаркоп на Гранту, ничего сверлить не придется, и в этом огромный плюс для установки своими руками. Стоит сказать, что некоторым владельцам автомобилей Лада и нескольких иномарок повезло меньше. Например, для установки фаркопа на Лада Калина в кузове хэтчбек необходимо проделывать отверстия в нише для запасного колеса и снимать глушитель для конечной установки, кроме того, форма самого фаркопа несколько отличается от варианта для Гранты, что добавляет владельцам дополнительных сложностей.

2 Правильная установка фаркопа – механическая часть

В комплекте вместе с ТСУ есть подробная инструкция и схема установки и расположения крепежных элементов. Устройство крепится на болты формы М10 в шести специально предназначенных местах. В инструкции также можно найти схему расположения заводских отверстий в задних лонжеронах. Чтобы начать установку, необходимо поставить автомобиль на смотровую яму, эстакаду или поднять заднюю часть на домкраты. Заводские места креплений в четырех местах скрыты антигравийным покрытием и заклеены пленкой квадратной формы.

Далее следует сделать предварительную примерку фаркопа и убедиться, что все отверстия под крепления совпадают с отверстиями на фаркопе. Если все совпадает, с помощью ключа на 10 закрутите болты и гайки до упора в указанные крепления. Бампер и глушитель при этом снимать нет необходимости. При закручивании болта в отверстие, которое расположено за задним бампером, могут возникнуть определенные трудности, так как подобраться к нему ключом довольно сложно из-за выступающей ниши под запасное колесо. В данном случае можно использовать электрическую трещетку. После закручивания болтов необходимо правильно выполнить подключение «розетки».

3 Подключение электрической «розетки»

Подключение фаркопа к штатной электрической проводке автомобиля – это ответственный и важный этап работ по установке устройства. Подключать проводку следует правильно для того, чтобы световые приборы прицепа работали правильно и не создавали дополнительных нагрузок на бортовую сеть автомобиля. В комплекте с устройством есть подробная инструкция подключения «розетки» и схема распиновки. В самом устройстве есть специальное место под установку разъема. В случае с автомобилем Лада Гранта используется стандартная семижильная розетка. Если розетка фаркопа имеет большее количество проводов, нежели гнездо самого прицепа, необходимо приобрести специальный переходник в магазине электротоваров.

Провода перед установкой лучше обернуть в гофру или другой изоляционный материал. На Лада Гранта лифтбек есть резиновый уплотнитель, который расположен по левой стороне под задним бампером. Провода для разъема лучше всего протянуть через данный уплотнитель в багажник, при этом его можно разрезать, а затем снова заизолировать или постараться просунуть провода поверх штатных, однако это займет больше времени.

Далее следует действовать по простой схеме подключения. В отечественной схеме розетки 1 контакт – желтый провод поворотника, 2 – противотуманный фонарь, 3 – масса, 4 – указатель правого поворотника, 5 – резервный контакт, 6 – стоп сигнал (коричневый провод) и 7 – контакт габаритных фонарей (черный провод).Таким образом вне зависимости от сочетаний схем фаркопа и прицепа все основные подключения будут соблюдаться. Подключение разъема на Лада Гранта осуществляется с помощью «врезки» в электрическую схему задних фонарей. В качестве сигналов управления используются штатные сигналы задних фонарей автомобиля, как силовой кабель можно использовать медный провод с дополнительной изоляцией и сечением 1,2 миллиметра.

Простота в использовании фаркопа

Фаркопы для Лада Гранта довольно просты в использовании, поэтому не возникнет проблем, если нужно будет провести буксировку автомобиля куда-либо. И с заказом, и с доставкой, и с установкой фаркопа для автомобиля Лада гранта у вас проблем не возникнет, даже если вы новичок в мире автомобилистов. Если вы первый раз сели за руль, не отчаивайтесь, специалисты автосалонов и сервисных центров с радостью вам помогут и вы будете наслаждаться ездой. Фаркопы для отечественных автомобилей, в частности для Лада Гранта, не уступают по качеству и цене фаркопам зарубежных изготовителей, имеет высокую прочность и долгий срок службы. Поэтому, купив фаркоп на Лада Гранта, вы точно не пожалеете и сэкономите лишние средства.

В традиционной комплектации Лада Гранта фаркопа лишена. Приобретая прицеп, автовладельцы связываются с необходимостью его установки. В отдельных машинах для этого нужно просверлить крепёжные отверстия или внести другие доработки. При отсутствии опыта процедуру следует доверить сотрудникам ближайшего автосервиса. Владельцам автомобиля Лада Гранта лифтбек повезло больше – специально для их авто разработаны тягово-сцепные устройства, крепящиеся всего на несколько болтов. Правда, придётся немного повозиться с электрикой.

Подробности о том, как установить фаркоп на Лада Гранта, можно уточнить у специалистов. Но справиться с этим сможет даже начинающий автолюбитель. Готовое тягово-сцепное устройство для данного автомобиля представляет собой П-образную металлическую раму, с закреплённым на ней фаркопом. Конструкция полностью готова к установке, а на лонжеронах автомобиля и за его бампером уже предусмотрены отверстия для болтов.

Процесс установки фаркопа состоит из нескольких шагов:

• Фиксация автомобиля над ямой стояночным тормозом;
• Полное отключение всей электрики – необходимо скинуть с аккумулятора минусовую клемму;
• Установка тягово-сцепного устройства с закреплением его на штатных местах;
• Подключение розетки фаркопа к бортовой электросети.
• Пройдём по этим шагам более подробно.

Виды и критерии выбора

На рынке нетрудно отыскать различные разновидности ТСУ для Лада Гранта. Это объясняется тем, что сразу несколько компаний занимаются выпуском этих устройств для автомобиля ВАЗ 2190. Среди фирм, стоит отметить такие как «Лидер-Плюс», «Босал» и «Трейлер». Что касается самих тяговых сцепных устройств, то они, по типу конструкции, подразделяются на:

Устройства имеет съемный сцепной шар. Оно крепится к автомобилю с помощью болтов. После демонтажа шара, из под бампера транспортного средства слегка выступает муфта.

Как правило, имеет неразборную конструкцию. К местам креплений приваривается, либо прикручивается мощными болтами. Демонтаж такого фаркопа достаточно долгое и трудоемкое занятие.

К данному типу ТСУ относят фланцевые фаркопы с двумя и четырьмя болтами крепления. Кроме того, в продаже можно отыскать убирающиеся тяговые устройства. Они имеют специальный вертикальный механизм, и при неоходимости, после демонтажа шара, такое ТСУ можно убрать под днище автомобиля.

Также фаркопы делятся на:

1. Имеющие невысокую грузоподъемность. ТСУ данного типа позволяют транспортировать снаряженный прицеп массой до 1500 кг.
2. С увеличенной грузоподъемностью. ТСУ этого типа дают возможность буксировать прицеп, имеющий снаряженную массу от 3000 до 3500 килограмм.

выбор и правила установки устройства

В процессе эксплуатации автомобиля часто возникает необходимость перевезти груз, который не помещается в багажник. В таких ситуациях потребуется установка прицепного устройства на Лада Гранта. На рынке дополнительного оборудования для автомобилей представлен широкий ассортимент отечественных и зарубежных тягово-сцепных устройств (ТСУ).

Выбор фаркопа

Основной момент, который влияет на подбор модели фаркопа, – это максимальный вес груза, который нужно перевезти. Сегодня выпускаются три группы тягово-сцепных устройств, предназначенных для транспортировки прицепов в зависимости от перевозимого веса:

• Легкие, для перевозки груза до 1,5 тонн.
• Средние, для груза весом до 2,5 тонн.
• Тяжелые, для перевозки предметов весом до 3,5 тонн.

Автомобили Лада Гранта могут перевозить грузы, относящиеся к легкой группе. При транспортировке следует учитывать вид дорожного покрытия: нагрузка на сцепное устройство при движении по грунту увеличивается почти в два раза по сравнению с шоссейной дорогой.

По конструкции тягово-сцепные устройства выпускаются двух видов: неразборные и разборные. Первые целесообразно применять при регулярном использовании прицепов. Они надежны, имеют достаточно большой срок службы. Фаркопы со съемным шаровым крюком более практичны, но менее надежны. Крюк можно достаточно быстро снять и возить в багажнике, используя его при необходимости.

Установка и подключение

Установить фаркоп на Лада Гранту можно как своими руками, так и на станции технического обслуживания. В комплектацию ТСУ входят:

• тяговая сцепка;
• крепежные элементы, болты, гайки;
• подрозетник;
• крюк с шаровой опорой;
• комплект проводов.

Сначала необходимо снять «минусовую» клемму с аккумулятора. Установить фаркоп легче со снятым бампером, поэтому его следует демонтировать. На автомобилях Гранта заводом-изготовителем предусмотрены четыре технологических отверстия на лонжеронах для установки фаркопа. Два других отверстия находятся за задним бампером. Они заклеены защитной пленкой, которую необходимо снять.

Теперь нужно установить тяговую сцепку, прикрепив ее четырьмя болтами к лонжеронам автомобиля и двумя болтами к кузову за задним бампером. После затяжки крепежных болтов следует проложить электропроводку, используя штатное отверстие с резиновым уплотнителем с левой стороны бампера. Теперь можно установить бампер на место и подключить розетки фаркопа к электропитанию задних фонарей по следующей схеме:

Схема подключения к розетке фаркопа.

Правила использования

Главное правило – нельзя располагать в прицепе груз больше веса автомобиля. Нужно следить за техническим состоянием прицепа и тягово-сцепного устройства, розетки электрических разъемов

Важно регулярно смазывать шарообразный шарнир фаркопа литолом, предотвращая его преждевременный износ. При установке крюка необходимо убедиться в надежности его крепления к тяговой сцепке

Перед покупкой и установкой фаркопа следует проверить документы на приобретаемую модель ТСУ. Они должны включать сертификат, разрешающий его использование для вашей марки автомобиля

Следует также обратить внимание на розетку сцепного устройства: она может содержать девять или тринадцать контактов, поэтому выбирать нужно аналогичную вилке прицепа, в противном случае придется потратиться на переделку разъема

Использование автомобиля не только как средства передвижения, но и как помощника при перевозке бытовых грузов, буксировке катеров и лодок требует установки на авто специального оборудования – тягово-сцепного устройства. Выбор модели ТСУ зависит от веса перевозимого груза, частоты использования прицепа. Процедура установки фаркопа на Лада Гранту несложна и может быть выполнена своими руками.

expertvaz.ru

Где купить фаркоп на Lada Granta

• снятие покрытия багажника;
• снятие всех заглушек;
• рассверловка заводских отверстий под стандарт фаркопа;
• закрепление ТСУ;
• подтяжка гаек.

В зависимости от типа фаркопа тип установки также может отличаться и требовать как рассверловки, так и прорези бампера.

Более подробное описание можно прочитать в инструкции.

Схема-чертеж фаркопа для Lada Granta от Bosal-Автофлекс

Как смонтировать фаркоп?

Изделие заводского производства монтируют посредством шести болтов. Для обеспечения эффективной и долговечной работы устройства следует рассматривать в роли кандидатов на приобретение только качественные и прочные варианты для Лада Гранта. Окрасочное покрытие на устройстве фаркоп должно быть достаточной толщины, предотвращающей истирание после начала использования. Эксперты рекомендуют монтировать устройство на машину Лада Гранта одновременно с подачей к нему электропитания. Установка должна быть последовательной, подводящие провода следует тщательно заизолировать, что предотвратит попадание влаги и возникновение замыкания.

Когда осуществляется установка, сложности появляются именно во время подключения электро-розетки, позволяющей обеспечить работу фар прицепа на авто LADA Granta. Для осуществления данной операции может понадобиться не менее пяти часов.

Бывают случаи, когда схема оказывается неправильно собранной. Поэтому рекомендуется перед началом подключения прибегнуть к проверке цепи тестером. Если электро-схема корректна и имеется необходимый набор инструментов, то данную работу по монтажу можно выполнить достаточно оперативно.

Требуется зачистка оплетки, при этом кабель должен остаться целым (не подвергнутым разрезанию). Присоединяемой проводке рекомендуется выполнить намотку и пайку. Для данных целей подойдет бытовой паяльник. Метод существует давно, однако он весьма надежен. Для изоляции жил пользуемся изолентой, ведь надеть «термоусадку» на неразрезанные кабельные участки не удастся. Пайку осуществляем к проводу, обладающему оболочкой синего цвета и обозначающему питание правого заднего фонаря LADA Granta. Этот кабель будет соответствовать правому указателю поворота, а провод с коричневым цветом означает габаритные световые приборы.

Комплектация фаркопа для Лады Калина универсал

В наше время подобные изделия, которые можно приобрести в специализированных магазинах, относятся к виду разборных устройств. Данный вариант имеет ряд преимущество перед конкурентами, а именно:

• легкая транспортировка;
• простой монтаж;
• удобное хранение.

В комплект прицепных изделий для хэтчбека входят:

• технический паспорт;
• защитный колпачок;
• крепежные детали;
• провода;
• розетка с семью контактами.

Материалы для подключения фаркопа

Отправляемся в автомагазин или на автомобильный рынок и покупаем материалы, необходимые для монтажа и подключения:

• корпус розетки для фаркопа с крышкой и резиновым уплотнительным кольцом. Обращаем внимание на нормальное прилегание всех деталей корпуса, отсутствие люфта или болтающихся в гнездах запрессованных латунных контактов, проверяем резьбы, состояние крепежных винтов на клеммах.
• качественный одножильный провод, используемый в электропроводке автомобиля, сечение провода не меньше 1,5 мм2; соединительные колодки, лучше использовать модель с гнездами для предохранителей.
• полипропиленовый или металлический гофрированный шланг для изоляции жгутов проводов – 2-3 метра, и пару десятков пластиковых монтажных хомутов для фиксации жгутов проводки.
• силикон-прокладка, цвет и производителя выбирайте на свой вкус.

Что именно нужно купить для универсала

Обратимся к официальной документации, точнее, к каталогу сборочных единиц. В этом документе на одном из чертежей представлен каркас кузова:

Все детали, помимо 12-й, составляют каркас пола. К деталям «14» и «3», а также к швеллеру «13» нужно крепить фаркоп. В указанных деталях предусмотрены отверстия (суммарное их число равно 6-ти).

Расстояние от детали «13» до первого бокового отверстия в нашем случае равно 145 мм, до второго – 245 мм. У «первой Лады Калины» эти расстояния были другими. Фаркопы, подходящие для ВАЗ-1118, не обязательно подходят для «Калины-2». Впрочем, существуют и универсальные решения. Чертёж одного из них представлен ниже.

Универсальный фаркоп будет иметь 4 или 5 отверстий по бокам:

Общий план действий по установке

1. Помещаем машину на смотровой канал (яму).
2. Для удобства проведения работ съем заднего бампера.
3. Снимаем обшивку в багажнике.
4. Фиксируем ТСУ на лонжероны.
5. Выводим и закрепляем съемный шар.
6. Пинуем электрическую проводку в розетке.
7. Собираем элементы конструкции.

Поэтапный алгоритм установки фаркопа на Лада Гранта лифтбек своими руками

На начальном этапе воспользуйтесь смотровой ямой, чтобы иметь доступ к днищу машины. Гидравлический домкрат в данном случае не эффективен.

Следующий шаг: снятие бампера. Здесь мнения большинства специалистов разделились на две версии: со съемом и без такового. С целью предотвращения повреждения поверхности пластика, лакокрасочного покрытия лучше временно снять задний бампер. Учитывая простоту конструкции, сделать это можно в два счета.

Для прокладки электрической проводки снимаем напольную и боковую обшивку в полости багажного отсека. Отверткой с плоским наконечником поддеваем пластиковые клипсы, извлекаем их, отстегиваем обшивку.

Оригинальное ТСУ фиксируется на шесть болтов, четыре из которых на лонжероны, два — на крепления заднего бампера. Изготовитель по умолчанию предусмотрел возможный монтаж ТСУ, подготовив отверстия под болт на «17». С целью предотвращения образования и развития коррозии, отверстия заклеены пленкой.

Выводим съемный шар, фиксируем его наружу болтом на «17». Поверхность покрываем тонким слоем графитной смазки, надеваем пластиковый колпак.

Подключение фаркопа Lada Granta Liftback:

пиновка «розетки» осуществляется следующим образом:

• №1: указатель левого поворота (желтый);
• №2: противотуманный фонарь (голубой);
• №3: масса (красный);
• №4: указатель правого поворота (желтый);
• №5: задний ход (коричневый);
• №6: стоп – сигнал (бирюзовый);
• №7: габаритные огни (зеленый).

Нумерация контактов на материнской плате начинается с единицы. Пин расположен на «12 часов», далее по часовой стрелке. Закрепляем подрозетник, надеваем дышло прицепа. Предварительно проверяем распиновку. Собираем конструкцию в обратной последовательности, установка фаркопа Гранты лифтбек своими руками, окончена.

Обзор цен производителей

Lada Granta Liftback / Lada Kalina

*цены указаны состоянием на 20.09.18 г.

Стоимость тягово – сцепного устройства находится в диапазоне от 2500 до 4200 рублей.

Очевидно, что в первом случае это бюджетный вариант, который приобретается большинством автомобилистов. Качество и длительность эксплуатации на среднем уровне, не сравнимы с топовыми вариантами из качественной стали.

Особенности автомобиля Лада Гранта

В традиционной комплектации Лада Гранта фаркопа лишена. Приобретая прицеп, автовладельцы связываются с необходимостью его установки. В отдельных машинах для этого нужно просверлить крепёжные отверстия или внести другие доработки. При отсутствии опыта процедуру следует доверить сотрудникам ближайшего автосервиса. Владельцам автомобиля Лада Гранта лифтбек повезло больше – специально для их авто разработаны тягово-сцепные устройства, крепящиеся всего на несколько болтов. Правда, придётся немного повозиться с электрикой.

Подключение фаркопа Лада Гранта (электрика)

Как вам известно, большинство фаркопов имеют специальный разъем для подключения электропроводки. Для того чтобы к нему можно было подключать электроприборы (например, для прицепа с фарами, стоп сигналами и прочее) требуется протянуть провода и выполнить их правильное присоединение. Прокладку проводов лучше всего производить через специальное техническое отверстие, расположенное за задним бампером Гранты с левой стороны. Провода проведите через резиновый уплотнитель.

Далее, порядок действий следующий:

1. С левой стороны снимаем обшивку, а также пластиковую накладку багажника.
2. Далее необходимо подключить разъем розетки фаркопа в схему питания задних фонарей. Чтобы осуществить правильное подключение, ознакомьтесь с инструкцией, приложенной к вашему изделию.

• После подключения розетки, верните обшивку багажника в первоначальное состояние.
• Устанавливаем шар ТСУ и закрепляем крепления для подразетника.

На этом установка изделия окончена.

«Возьмите на заметку! Когда фаркоп на Ладу Гранту установлен, нанесите на сцепной шар слой смазки. Тем самым вы уменьшите его трение и преждевременный износ в процессе эксплуатации. Кроме того, рекомендуем вам обработать соединительные контакты розетки специальным средством жидкой изоляции. Тем самым вы избежите окисления разъемов для подключения электрики».

Как установить фаркоп на Ладу Гранту

Чтобы произвести монтаж ТСУ на кузов автомобиля, снимать задний бампер не потребуется.

Весь процесс можно разделить на следующие этапы:

1. Для удобства последующей работы, установите авто на яму, эстакаду или подъемник.
2. Зафиксируйте автомобиль на месте, подставив под колеса блокировку, либо задействуйте стояночный тормоз.
3. Откройте капот и скиньте минусовую клемму аккумулятора (так как в дальнейшем будут производиться работы с электропроводкой).
4. Внимательно ознакомьтесь с инструкцией и комплектацией устанавливаемого вами фаркопа.
5. Переместитесь под заднюю часть днища автомобиля. Найдите по два технических отверстия с резьбой на каждом лонжероне. Учтите, что отверстия заклеены специальной защитной пленкой и нанесенным на нее анти гравийным покрытием. Соответственно потребуется найти и освободить места креплений от пленки.



6. Возьмите в руки металлический каркас (кронштейн крепления) ТСУ. Совместите места креплений каркаса и двух лонжеронов. Вставьте в технические отверстия крепежные болты с нанизанными на них гайками (смотрите инструкцию) и затяните их.
7. Аналогичные действия проделайте в отношении двух соединительных мест расположенных за бампером. На этом этапе могут возникнуть определенные сложности. Связаны они с неудобством расположения и закрепления болта за задним бампером. Помехой является выступ от полости, в которой располагается запаска. Для такого случая лучше всего применить трещотку с удлинителем. На этом установка фаркопа лада гранта (кронштейна крепления) закончена.
