Руководство по ремонту дизельных форсунок

Хорошо известно, что одним из наиболее уязвимых элементов системы питания дизельного двигателя являются топливные форсунки. Если в процессе эксплуатации силовой агрегат постепенно начинает расходовать лишнее дизтопливо, уменьшается тяга, выхлоп становится дымным и т.д., тогда в этом случае, как правило, требуется диагностика и ремонт дизельных форсунок.

Если дизельный двигатель относительно простой (c кулачковым ТНВД), целый комплекс работ можно выполнить в условиях гаража своими руками. Более современные агрегаты на солярке оснащаются сложными системами впрыска горючего (например, Common Rail).

Ремонт топливных форсунок дизельных двигателей с прямым впрыском или даже их простая очистка от загрязнений может оказаться достаточно сложной процедурой. При этом у многих владельцев дизелей по разным причинам не всегда есть возможность добраться до профессионального автосервиса.

Далее мы поговорим о том, как можно сделать ремонт форсунок дизельных двигателей самому, а также в каких случаях и какое оборудование для ремонта дизельных форсунок может понадобиться.

Принцип работы дизельных форсунок и частые неисправности

Начнем с того, что большинство форсунок для дизеля (за исключением насос-форсунок и систем Cоmmon Rail) устроены и работают по схожему принципу. Это значит, что их ремонт также предполагает похожие действия. Для лучшего понимания начнем с принципов работы.

Подача топлива на форсунки в дизелях реализована посредством его нагнетания под высоким давлением. Такое давление на каждую форсунку создает:

• топливный насос высокого давления ТНВД;
• насос-форсунки сами сжимают и впрыскивают топливо;
• в системах Cоmmon Rail давление топлива поддерживается постоянно в специальном «аккумуляторе» высокого давления;

Теперь давайте рассмотрим работу наиболее распространенной системы питания с обычным ТНВД. Если просто, такой насос имеет механический привод и вращается от двигателя. Вращение шкива ТНВД позволяет плунжерным парам в устройстве насоса сильно сжимать дизельное топливо и выдавать давление около 300 кг/см². Затем происходит распределение дизтоплива на форсунки, что соответствует тактам работы двигателя.

Шайба может иметь разную толщину, что определяет степень давления пружины на иглу. По этой причине шайбу называют регулировочной, так как от давления пружины будет зависеть и давление топлива, от которого сработает игла форсунки.

Срабатывание иглы происходит в результате того, что внутри форсунки накапливается нагнетаемое ТНВД топливо. Если иначе, когда горючее доходит до конуса иглы, дальнейший проход солярки становится невозможным, так как канал перекрыт иглой, плотно прижимаемой к седлу усилием пружины.

Однако ТНВД продолжает работать и нагнетать топливо, происходит рост давления, которое в определенный момент становится сильнее давления пружины. В результате игла приподнимается, горючее проходит в пространство между седлом и конусом иглы, попадает под высоким давлением в отверстия распылителя и далее происходит впрыск распыленного топливного заряда.

Время впрыска зависит от того, когда давление топлива внутри форсунки понизится до такой степени, чтобы пружина снова прижала иглу к седлу. Получается, канал для выхода топлива перекрывается, давление снова начнет расти и процесс повторяется.

Синхронная работа всего механизма предполагает точный впрыск топлива в цилиндре, в котором поршень приближается к ВМТ. Следующий впрыск в этом цилиндре в заданный момент будет возможен только при условии того, что игла закроется своевременно, то есть сразу после того, как давление топлива упадет.

Например, если впрыск произойдет раньше, процесс сгорания топлива в цилиндре нарушается, дизель громко и жестко работает. Более того, значительно усиливается износ не только ДВС, но и проблемной форсунки.

Дело в том, что через неплотно закрытое седло происходит прорыв газов, механизм разрушается, подвергается сильному загрязнению от скопления нагара. На начальном этапе нагар удаляют путем промывки форсунок дизельного двигателя, то есть без ремонта.

При этом важно понимать, что нагарообразование является не причиной, а только результатом неполадок внутри самой форсунки. Другими словами, необходимо решать проблему точного срабатывания иглы, усилия пружины и эффективного перекрытия седла.

Ремонт дизельных форсунок своими руками

В ряде случаев ремонт насос форсунок своими руками, восстановление форсунок Делфи или Бош, а также работы с элементами Common Rail потребуют специального оборудования. Такое оборудование зачастую отсутствует в гаражных условиях, то есть ремонт лучше производить в специализированном сервисе.

Что касается необходимости отремонтировать механические форсунки, с такой работой можно справиться самостоятельно, имея необходимые запчасти и минимум инструментов. Давайте рассмотрим этот процесс.

Под воздействием бокового усилия конус иглы в момент прижимания к седлу будет прилегать к одной стороне седла сильнее по сравнению с другой стороной. В результате как седло, так и конусный оконечник иглы подвергается неравномерному износу, форма меняется с круга на овал. Нормального прилегания в таких условиях добиться не удается, форсунку нужно восстанавливать.

1. Для устранения неисправности потребуется снять форсунки, отвернуть гайку распылителя и заменить распылитель. При этом зачастую также нужно произвести замену нажимного штифта и проставки. Параллельно осуществляется развертка или замена прижимной пружины.
2. Перед началом работ важно знать, что устройство форсунки не предполагает наличия уплотнителей, то есть максимально плотная подгонка соединяемых деталей и герметизация возможны благодаря высокому качеству обработки сопрягаемых поверхностей.
3. Также отметим, что игла распылителя перемещается в направляющем канале, причем отверстие имеет небольшой зазор. Этот зазор также не имеет уплотнений, то есть лишнее дизтопливо внутри форсунки попадает в место нахождения пружины.
4. Для сохранения подвижности иглы реализован специальный канал обратного слива, что позволяет удалить лишнее дизтопливо, которое далее возвращается по системе «обратки» в топливный бак.

Подготовка к снятию с двигателя дизельных форсунок и демонтаж инжекторов

Перед началом ремонта очень важно не допустить попадания грязи и мелких посторонних частиц внутрь элементов системы питания. Для этого рекомендуется предварительно вымыть ГБЦ одним из доступных способов (Керхером, мойка паром, самостоятельная очистка и т.д.), очистить углубления под форсунки и сами инжекторы.

Указанные действия помогут избежать повреждения резьбы, уплотнительного конусного отверстия, а также снизить вероятность попадания мелких частиц грязи внутрь ДВС после выкручивания форсунок.

О том, как сделать ремонт форсунок Common rail своими руками, смотрите в этом видео:

Добавим, что без надлежащего опыта и оборудования ремонтировать систему common rail в гаражных условиях крайне не рекомендуется, так как возможно повреждение отдельных дорогостоящих элементов.

Итак, вернемся к механическим форсункам.

• После того, как трубки высокого давления отсоединены от форсунок, необходимо прикрыть отверстия в штуцерах при помощи специальных защитных колпачков. Защитные пробки должны быть заранее очищены от загрязнений, также пробки можно использовать для защиты штуцеров топливного насоса.
• Подобным образом перекрывается и каждый штуцер обратки, так как нельзя допустить попадания мелких частиц в систему питания. Например, попавший мусор в топливном канале инжекторной дизельной форсунки после установки элемента на проверочный стенд проникнет в распылитель.

• Что касается снятия элементов с ДВС, попытки выкрутить форсунки при помощи обычного рожкового ключа могут привести к слизыванию и повреждениям граней. Дело в том, что форсунки затянуты с большим моментом затяжки. По этой причине для выкручивания нужно иметь накидной ключ, желательно также наличие удлиненной головки.
• После того, как форсунки откручены,  рекомендуется еще раз произвести их наружную очистку от загрязнений. Такая очистка производится обычной мягкой кисточкой, в качестве очистителя используется чистое дизельное топливо. После этого форсунки просушиваются или обтираются ветошью, далее устройство готово к диагностике и ремонту.
• Еще отметим, что после снятия самих форсунок в ГБЦ остаются специальные уплотнительные колечки. Эти уплотнительные кольца форсунок находятся в ложбинках-нишах и, как правило, прикипают к отверстиям в ГБЦ. Указанные кольца нужно извлечь и заменить на новые, так как повторно использовать данные элементы не рекомендуется.

Для извлечения можно использовать небольшой отрезок тонкой металлической проволоки, которым аккуратно достаются кольца. Главной задачей является то, чтобы избежать повреждений резьбы в форсуночном отверстии.

• Также следует учесть, что во время снятия колец грязь может попасть в отверстия для форсунок. Для предотвращения необходимо обмазать отверстие вязкой смазкой, после чего кольцо можно снимать. Часто для подобных целей используется Солидол или подобный смазочный материал. Осыпающаяся грязь прилипает к смазке, не попадая в отверстие камеры сгорания.

По окончании процедуры снятия колец Солидол также снимается, например, при помощи мягкой тряпки, которую наматывают на стержень или отвертку. Дополнительно можно проворачивать коленчатый вал двигателя стартером несколько секунд. Это нужно для того, чтобы загрязнения, попавшие в камеру сгорания, вытолкнуло наружу поршнем.

О том, как сделать ремонт форсунок Делфи своими руками, смотрите в этом видео:

Отметим, что хотя процесс ремонта форсунок Delphi напоминает восстановление обычной механической форсунки, ряд конструктивных отличий предполагает некоторые нюансы.

Проверка снятых форсунок

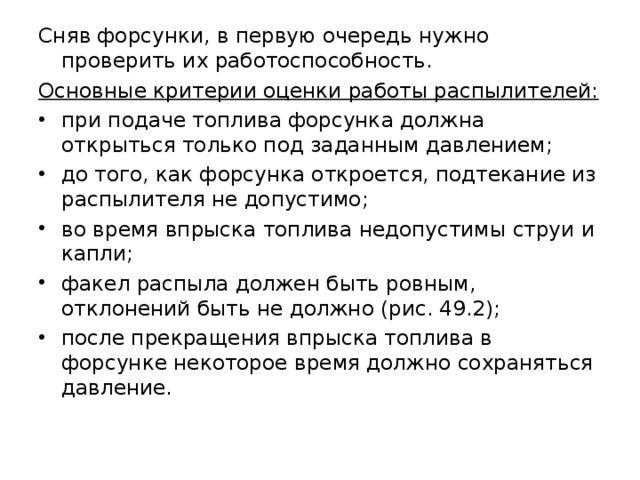

Прежде всего, после снятия форсунки нужно продиагностировать. Для этого необходим проверочный стенд или прибор для проверки. Главными параметрами оценки является точность срабатывания при нужном давлении, равномерность подачи топлива и правильная форма факела распыла, а также герметичное закрытие.

• Получается, впрыск должен происходить только при определенном показателе давления. Не допускается отклонение в большую или меньшую сторону. До начала впрыска не должно быть вытекания горючего (форсунка не должна переливать).
• Также после впрыска в полостях каждой форсунки давление должно сохраниться для сброса лишнего дизтоплива через обратку в бак.
• Что касается формы факела, оптимальной можно считать форму ровного конуса, то есть без кривых отклонений в какую-либо сторону.
• Само горючее не должно лить струей или капать, так как качественный распыл предполагает подачу горючего исключительно в виде распыленного тумана.

Параллельно во время проверки следует обратить внимание на звук во время срабатывания форсунки. Без надлежащего опыта стразу определить проблемную деталь будет сложно, но путем сравнения звука работы заведомо исправной форсунки с остальными можно быстрее обнаружить проблемный элемент.

Как разобрать дизельную форсунку для ремонта

Итак, после диагностики на проверочном стенде следует отделить дефектные форсунки, после чего можно приступать к их ремонту. Для того чтобы раскрутить элемент, не рекомендуется использовать ключи рожкового типа. Для этой задачи хорошо подойдет накидной ключ, который обеспечивает плотный обхват всех граней на гайке.

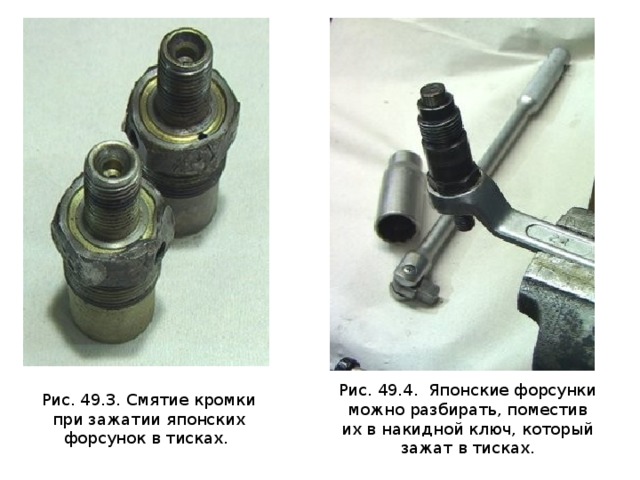

Для правильной разборки форсунку нужно вставить в накидной ключ, далее ключ следует зажать в тиски. Теперь можно откручивать гайку, воспользовавшись накидной головкой. После того, как гайка немного сдвинулась, дальнейшее откручивание следует производить от руки.

• Для снятия распылителя гайку нужно положить на пластину из алюминия, в которой выполнено сквозное отверстие. Указанное отверстие должно иметь диаметр, который будет немного больше диаметра распылителя. Саму пластину размещают на «губах» открытых тисков.
• Теперь на торцевую часть распылителя нужно приставить стержень из меди или алюминия, после чего легким постукиванием по такой надставке выбить распылитель. После снятия распылителя все элементы потребуется тщательно очищать от нагара и отложений. Делать это можно при помощи щетки с мелкой стальной щетиной.
• Также для очистки необходимо использовать карбиклинер. Если такого очистителя нет, тогда промывать детали от нагара можно в чистой солярке или ацетоне. Завершающим этапом промывки является ополаскивание гайки, корпуса форсунки и распылителя в чистом дизтопливе.
• Для просушивания рекомендуется использовать сжатый воздух из компрессора. Такой подход позволяет удалить мелкий мусор из стыков соединяемых деталей, а также исключает попадание частиц ворса при обтирании ветошью.
• Далее можно переходить к установке нового распылителя и сборке форсунки. Сначала все элементы закручиваются от руки, после чего затяжка производится при помощи накидного ключа. Отметим, что на начальном этапе не следует сильно затягивать гайку, так как не исключена необходимость разобрать устройство еще раз.
• Теперь собранную форсунку с новым распылителем потребуется заново проверять на стенде. Если элемент начал работать исправно (своевременно открываться, качественно распылять горючее, герметично закрываться, нормально скидывать горючее в обратку и т.д.), тогда можно будет окончательно затянуть гайку, отложить форсунку в строну и далее установить деталь на двигатель.

Как правило, сразу после замены одного распылителя элемент редко начинает работать исправно, так как форсунка обычно демонстрирует срабатывание при сниженном или повышенном давлении, распылитель переливает горючее и т.д. Это говорит о том, что нужна дополнительная регулировка.

• Для того, что срабатывание происходило при необходимом давлении, нужно правильно подобрать регулировочную шайбу. Регулировка производится путем изменения толщины шайбы. Если давление срабатывания ниже, тогда необходимо ставить более толстые шайбы, если же давление впрыска боле высокое, ставится шайба меньшей толщины.
• Для точного подбора необходимо заранее иметь несколько регулировочных шайб, а также микрометр для замера толщины шайб. Добавим, что для увеличения давления срабатывания  дизельной форсунки на показатель в 10 кг. на сантиметр, регулировочная шайба должна быть толще на 0.1 мм. Соответственно, уменьшение давления возможно путем установки шайб меньшей толщины.
• Что касается диаметра, данный показатель устанавливаемых регулировочных шайб должен быть таким же, как и у тех, что стояли на форсунках изначально. Шайбы должны быть изготовлены из прочной стали, так как материал определяет долговечность их работы.

Добавим, что после разборки форсунки можно столкнуться с тем, что регулировочные шайбы дополнительно имеют отверстия. Если стоят именно такие шайбы, тогда менять их на шайбы без отверстий нельзя. Если же штатно устанавливаются шайбы без отверстий, тогда для регулировки можно ставить любой тип шайб. Главное, чтобы соответствовал диаметр.

Еще необходимо учитывать, что во время регулировки желательно настраивать давление впрыска немного больше (на 10-15 кг. на сантиметр) от того показателя, который заявляет производитель форсунок и двигателя в руководстве по эксплуатации. Дело в том, что после установки на двигатель детали усаживаются и прирабатываются (конус иглы «притирается» к конусу седла замененного распылителя, немного просаживается  регулировочная шайба и т.п).

Добавим, что регулировка также должна учитывать и то, что в самом топливном насосе высокого давления может быть износ плунжеров. Это значит, что если насос выдает сниженное давление, тогда правильнее немного снизить давление впрыска (на 5-10 кг. на сантиметр).

Обратите внимание, данная процедура может оказаться эффективной не во всех случаях. Например, для ТНВД роторного типа необходимо обязательно настраивать точное давление впрыска для каждой форсунки.

Еще одной особенностью того, что после установки нового распылителя  форсунка льет топливо, может оказаться:

• затвердевание в распылителе заводской смазки-консерванта;
• изношена пружина или возникли проблемы с нажимным штифтом;

Первый случай встречается крайне редко, так что сразу переходим ко второму. После разборки форсунки следует осмотреть указанные элементы на предмет выработки. Обычно дефекты хорошо заметны при визуальном осмотре. Если дело в пружине, тогда элемент можно развернуть, но такое решение временное. Это значит, что нажимную пружину и другие части лучше сразу менять на новые аналоги.

Другими словами, если форсунки затягивались, но затем по какой-либо причине снова снимаются, повторно использовать уплотнительные кольца настоятельно не рекомендуется. Причина проста — после затяжки происходит обжимание колец, они теряют свою форму и т.д.

Еще полезно знать, что кольца обеспечивают не только герметичность соединения, но и препятствуют перегреву форсунки. Уплотнители выступают своеобразным барьером, не позволяя передаваться избыткам тепла от ГБЦ на форсунки. Получается, от качества колец будет зависеть степень и скорость коксования форсунок в условиях нагрева.

Обратная установка форсунок на двигатель

После того как кольца-уплотнители были установлены, резьбу форсунок нужно дополнительно смазать небольшим количеством графитной или медной смазки.

• Следующим шагом становится вкручивание форсунки, при этом исключительно от руки, а не ключом. Если одна из форсунок не «идет» от руки, тогда резьбу в ГБЦ нужно дополнительно очистить. Во время вкручивания форсунку надо точно расположить по резьбе. Главная задача состоит в том, чтобы не повредить резьбу в головке двигателя.

• Завершающим этапом является присоединение к форсункам и насосу магистралей высокого давления. Как уже говорилось выше, трубки должны быть помечены, чтобы исключить ошибки при сборке. Перед установкой трубки желательно еще раз промыть изнутри чистым дизтопливом.

Параллельно вместе с трубками необходимо правильно установить фиксирующие пластинки, которые удерживают трубки, исключая их вибрации. Если допустить ошибки при установке пластин, тогда сильные вибрации станут причиной растрескивания и быстро выведут трубки высокого давления из строя.

• Далее необходимо избавиться от завоздушивания топливной системы, после чего двигатель можно заводить. Чтобы удалить воздух может понадобиться совершить целый ряд действий, что будет зависеть от конкретного случая и типа ТНВД.

Иногда бывает достаточно прокрутить двигатель стартером или воспользоваться насосом ручной подкачки, после чего топливо без пузырьков воздуха начинает выходить из трубок высокого давления. Также могут потребоваться дополнительные манипуляции с откручиванием корпуса топливного фильтра. Отметим, что наиболее сложной ситуацией является удаление воздушных пробок из самого ТНВД.

Советы и рекомендации

Как видно, ремонт механических дизельных форсунок вполне может быть выполнен самостоятельно.

• Что касается Common Rail и различных электромеханических устройств подобного типа, для их проверки и ремонта необходимо иметь более сложное оборудование.
• Также следует заранее убедиться, нужно ли прописывать форсунки после ремонта. Дело в том, что для нормального взаимодействия электронного блока управления и форсунок может возникнуть необходимость заново прописать их в память блока.
• Еще хотелось бы выделить, что при выборе регулировочных шайб перед началом ремонта необходимо убедиться в качестве изготовления данных элементов.

Напоследок хотелось бы отметить, что распылители, кольца, шайбы, пружины и другие элементы лучше всего приобретать только в авторизованных точках продажи. Оптимально не экономить на стоимости запчастей, то есть сразу покупать качественные изделия известных мировых производителей.

Ремонт дизельной форсунки: что ломается и как исправить

Устройство форсунки дизельного двигателя

С помощью топливного насоса высокого давления (ТНВД) топливо под давлением подается в штуцер форсунки, а дальше по сети каналов идет в резервуар распылителя. На пути топлива встает удерживаемая пружиной игла распылителя, поэтому дальше оно двигаться не может. Однако ТНВД не прекращает подачу топлива, благодаря чему давление в системе растет до значения, при котором топливная жидкость преодолевает силу пружины и приподнимает иглу над седлом.

Дизельное топливо перетекает в цилиндр, в силу чего давление снижается. Это приводит к тому, что игла распылителя возвращается на седло и запирает систему. Насос снова начинает нагнетать топливо, процесс идет по новому кругу.

Топливная система обязательно должна блокироваться по окончании впрыска. Если этого не произойдет, то подача топлива в цилиндр будет происходить бесконтрольно, а не только в те моменты, когда это необходимо.

Результатом может стать поломка двигателя, который не выдержит нагрузки. Помимо этого, неисправным может стать распылитель из-за проникновения в незаблокированную систему продуктов сгорания.

Когда возникает боковая сила, прижимающая иглу распылителя к его корпусу, ей противостоит промежуточный толкатель. Он находится в проставочном корпусе и нейтрализует воздействие на иглу деформированной пружины. Иногда боковая сила появляется в результате неисправности толкателя.

Нередко оказывается, что замененный распылитель неправильно функционирует — «льет». В таких случаях при ремонте топливных форсунок дизельных двигателей придется несколько раз перебирать систему, переворачивая пружину или заменяя ее. Иногда замене подлежит толкатель, реже — корпус форсунки.

В целом форсунка имеет несложное устройство, но нужно проверять, не проникло ли топливо в полость, где закреплена пружина. Такое иногда может происходить, поскольку отсутствует уплотнение между иглой распылителя и его корпусом. Необходимо своевременно очищать полость от топлива, иначе при ее заполнении игла застопорится, а форсунка окажется запертой.

Форсунки оснащаются «обратками», канал которых служит для удаления топлива из полости. Специальные шайбы регулируют давление открытия распылительной иглы. Скрепляется конструкция форсунки посредством гайки. Внутри нее не имеется прокладок, поэтому только точность стыковки поверхностей и их чистота гарантируют непроницаемость стыков.

Причины проблем в работе дизельной форсунки и их диагностика

Помимо естественного изнашивания, которое неизбежно происходит со временем, основной причиной неисправностей простых электромагнитных форсунок является попадание в них воды и некачественного топлива.

Чаще всего в таких форсунках изнашивается гнездо, в которое садится шарик клапана мультипликатора. Нередки утечки топлива: при слишком малом давлении под плунжером оно вытекает через распылитель, а при недостаточно плотном закрытии жиклера — через сливную магистраль.

В первой ситуации автомобиль перегревается и глохнет.

Во второй — поступление топлива в цилиндры будет либо избыточным, либо недостаточным, из-за чего наблюдается соответственно обеднение или чрезмерное обогащение топливовоздушной смеси. Характерно троение мотора, возможны выхлопы из трубы белого дыма, когда двигатель внутреннего сгорания (ДВС) работает вхолостую.

Потеря прижимной пружиной жесткости также является частой причиной поломки электромагнитных форсунок.

Клапан мультипликатора может заклинивать из-за коррозионных процессов.

Отрицательно влияет на работу ДВС неисправность соленоида, открывающего клапан на выпуск.

Поломки пьезоэлектрических форсунок примерно те же, что и у электромагнитных. Однако их устройство сложнее, поэтому к перечню неисправностей можно добавить короткие замыкания на массу пьезоэлемента, приводящие к полному отказу двигателя.

Если пьезоэлектрические форсунки вышли из строя в результате неисправности иглы распылителя, приводящей к вытеканию большого количества топлива, то из выхлопной трубы будет валить густой черный дым.

Если снижается мощность ДВС и происходит его «троение», двигатель перестает выдавать нормальное количество оборотов, то наиболее вероятная причина этого — неисправность пьезоэлемента.

Если есть предположение, что двигатель неисправен из-за неполадок в топливной системе, в том числе в форсунках, то рекомендуется провести компьютерную диагностику автомобиля. Если версия с форсунками подтвердится, то их демонтируют и направят на следующий этап — стендовую диагностику. С ее помощью можно определить, имеются ли утечки солярки в сливную магистраль и под каким давлением это происходит.

Далее форсунки нужно протестировать с помощью аппаратуры, создающей имитацию работающего двигателя, при этом дополнительно используют ТНВД и топливные патрубки. Посредством электронных приборов определяются рабочие параметры форсунок, а на основе этих данных можно выяснить причину неисправностей. Затем форсунки необходимо очистить от нагара и прочих отложений, для чего их обрабатывают в ультразвуковой ванне.

Далее форсунки осматривают на стенде. В случае электромагнитной их разновидности механик может разобрать форсунки до мельчайших деталей и рассмотреть их под микроскопом. Это позволит обнаружить невидимые невооруженным глазом неисправности и осуществить качественный ремонт форсунок дизельных двигателей. Как правило, производители выпускают все необходимые запасные элементы для восстановления работоспособности форсунок. Любую деталь можно быстро заменить, потратив при этом гораздо меньше средств, чем на комплексный ремонт.

Инструменты и ремонт дизельной форсунки

Для ремонта топливных форсунок дизельных двигателей предлагаются разные виды оборудования, которое имеет различные устройство, набор функций и по этому принципу делится на категории, например:

• Испытательные стенды для диагностики состояния форсунок — бюджетный вариант, доступный маленьким частным автосервисам.
• Профессиональные станции — полнофункциональные системы диагностики любых поломок. Это дорогостоящее оборудование, поэтому установить его по карману лишь крупным предприятиям по ремонту автомобилей.
• Индивидуальные тестеры, с помощью которых проверяют исправность форсунок. Такие приборы должны быть в арсенале каждого сервиса, ремонтирующего дизельные двигатели.
• Набор инструментов для разборки и обслуживания форсунок.
• Измерительные инструменты и аппаратура, с помощью которых регулируют параметры инжекторов.
• Ванны ультразвуковой очистки форсунок.

Не рекомендуется самостоятельно проводить ремонт форсунок, особенно если опыта в этой сфере нет. В лучшем случае это будут зря потраченные время и деньги, в худшем — появление новых, более сложных поломок ДВС. Лучше обратиться к профессионалам.

К неисправностям двигателя, работающего на солярке, могут приводить разные причины, степень повреждения тоже может отличаться. Однако есть алгоритм действий при ремонте:

1. В первую очередь нужно проверить двигатель методом стендовой диагностики машины, благодаря которому можно исключить ошибочные версии, например, что к поломке ДВС привели нарушения функций бортовых приборов, и определить истинную причину поломки.
2. Если выяснилось, что проблема в топливной системе, то автомобиль сканируют с помощью специального стенда для соответствующей диагностики. Это поможет точно выявить причины неисправностей и найти неполадки в работе форсунок.
3. В случае небольшого загрязнения инжектора достаточно будет промыть топливную систему с помощью особого химического раствора, при этом не понадобится снимать форсунки с двигателя. Данный метод не гарантирует полную очистку системы, если она сильно загрязнена, однако это хорошая профилактическая мера, предотвращающая сложные засоры. Специалисты советуют проводить такую промывку через каждые 30 тыс. км пробега во время планового техобслуживания. Это не только полезно для двигателя, но еще и относительно недорого.
4. При более сложных неисправностях понадобятся ремонтные работы, чтобы обеспечить в дальнейшем правильный режим впрыска топлива. Форсунки придется полностью демонтировать, тщательно очистить от остатков солярки и мазута.
5. Инжекторы подлежат полной разборке и скрупулезному осмотру, поскольку для того, чтобы они безотказно работали, нужно устранить все изъяны, даже самые мелкие.
6. Если на форсунках остался нагар или налет, который не удается смыть, то их необходимо обработать в ультразвуковой ванне. Время такой очистки зависит от того, насколько сильно загрязнены инжекторы. Благодаря действию ультразвука устраняются самые сложные налеты в виде смол, корпус инжектора и узловые соединения становятся абсолютно чистыми.
7. Все детали и узлы форсунок, у которых были обнаружены повреждения, подлежат замене на новые, без каких-либо изъянов.
8. Когда ремонт завершен, нужно, строго соблюдая технологическую последовательность, скрупулезно провести сборку инжекторов. При этом их требуется оснастить новыми уплотнителями из специальной резины.
9. Прежде чем проводить монтаж форсунок, их тестируют на функциональность и надежность посредством испытательных стендов. Все параметры регулируют, если нужно, а также фиксируют данные для пьезофорсунок.
10. На последнем этапе форсунки устанавливают на ДВС, при этом рекомендуется использовать новый крепежный материал (болты, шайбы). Если требуется, налаживают работу блоков управления двигателя.

Обычно специалистам авторемонтного предприятия удается произвести ремонт топливных форсунок дизельных двигателей в течение двух дней. Цена работы при этом вряд ли превысит 30 % от стоимости нового комплекта форсунок.

Стоит отметить, что автомобильный сервис сможет гарантировать качественный ремонт, только если на предприятии установлено необходимое диагностическое оборудование и есть весь арсенал специальных инструментов.

Полезные рекомендации по ремонту дизельных форсунок

Имея навыки и опыт, автомобилист может сам выполнить ремонт механических дизельных инжекторов.

Если же приходится иметь дело с электромеханическими устройствами впрыска топлива, например Common Rail, то понадобится сложное диагностическое и ремонтное оборудование.

Важно заранее проверить, нужно ли заносить данные о форсунках в память электронного блока управления. Вполне вероятно, их потребуется прописать в блок для нормального функционирования системы.

Стоит отметить еще одну немаловажную деталь: нужно убедиться, что регулировочные шайбы, используемые во время ремонта, сделаны качественно и не имеют дефектов.

Важно досконально определить параметры уплотнительных колец. У разных марок автомобилей могут использоваться похожие кольца, но тут есть подвох: даже самые малые отклонения по диаметру и ширине колец, буквально в сотые доли миллиметра, могут привести к тому, что соединения не будут герметичными. То же самое касается тех уплотнительных элементов на топливных магистралях, которые применяют многие производители дизельных ДВС.

Покупать расходный материал, такой как шайбы, пружины, кольца и пр., нужно только у проверенных продавцов. Лучше не экономить и приобрести высококачественные изделия уважаемых во всем мире брендов.

Отзывы автолюбителей о ремонте дизельных форсунок

Итак, основные выводы: ремонт комплекта топливных форсунок дизельных двигателей обойдется примерно в 3 раза дешевле, чем покупка набора новых инжекторов. Ремонтные работы в хорошем сервисном центре в среднем занимают два дня. При выборе автосервиса нужно ориентироваться на наличие на предприятии диагностического оборудования и всех необходимых инструментов, тогда ремонт будет качественным, а форсунки прослужат долго.

Занятие 49 (2 часа) Ремонт форсунок дизельных двигателей.

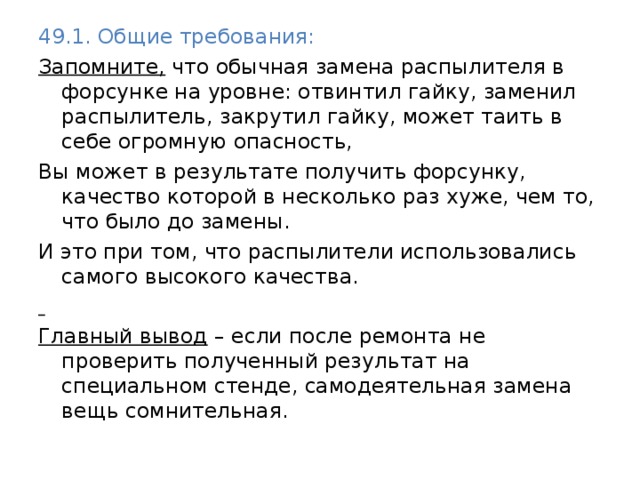

49.1. Общие требования:

Запомните, что обычная замена распылителя в форсунке на уровне: отвинтил гайку, заменил распылитель, закрутил гайку, может таить в себе огромную опасность,

Вы может в результате получить форсунку, качество которой в несколько раз хуже, чем то, что было до замены.

И это при том, что распылители использовались самого высокого качества.

Главный вывод – если после ремонта не проверить полученный результат на специальном стенде, самодеятельная замена вещь сомнительная.

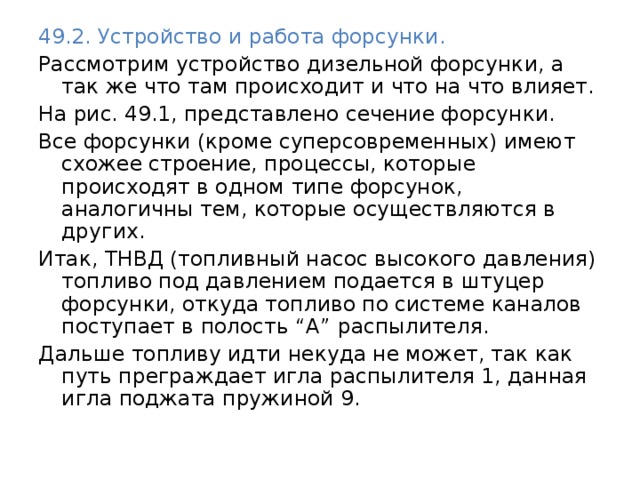

49.2. Устройство и работа форсунки.

Рассмотрим устройство дизельной форсунки, а так же что там происходит и что на что влияет.

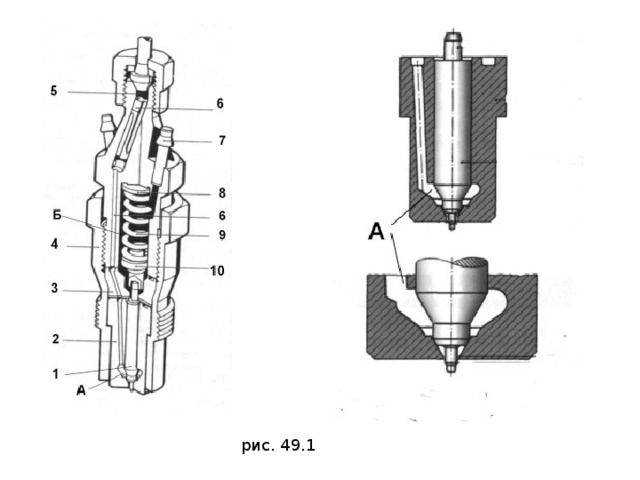

На рис. 49.1, представлено сечение форсунки.

Все форсунки (кроме суперсовременных) имеют схожее строение, процессы, которые происходят в одном типе форсунок, аналогичны тем, которые осуществляются в других.

Итак, ТНВД (топливный насос высокого давления) топливо под давлением подается в штуцер форсунки, откуда топливо по системе каналов поступает в полость “А” распылителя.

Дальше топливу идти некуда не может, так как путь преграждает игла распылителя 1, данная игла поджата пружиной 9.

рис. 49.1

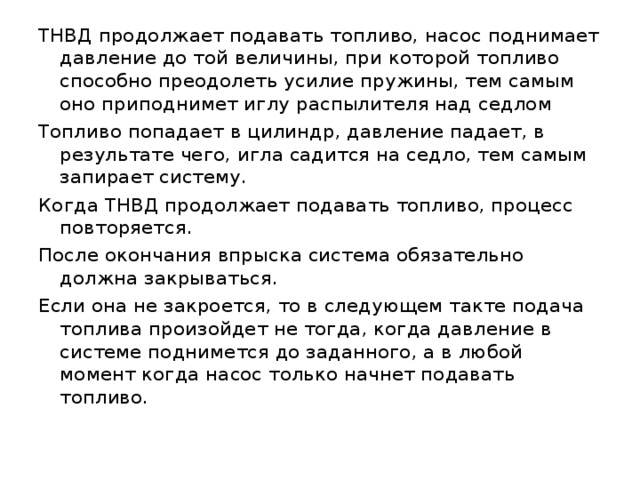

ТНВД продолжает подавать топливо, насос поднимает давление до той величины, при которой топливо способно преодолеть усилие пружины, тем самым оно приподнимет иглу распылителя над седлом

Топливо попадает в цилиндр, давление падает, в результате чего, игла садится на седло, тем самым запирает систему.

Когда ТНВД продолжает подавать топливо, процесс повторяется.

После окончания впрыска система обязательно должна закрываться.

Если она не закроется, то в следующем такте подача топлива произойдет не тогда, когда давление в системе поднимется до заданного, а в любой момент когда насос только начнет подавать топливо.

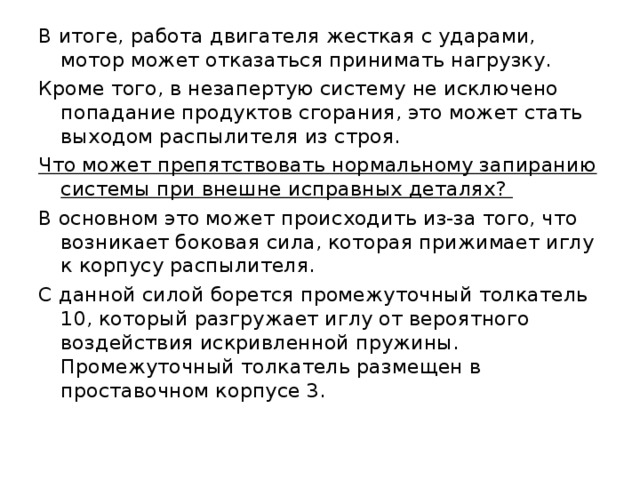

В итоге, работа двигателя жесткая с ударами, мотор может отказаться принимать нагрузку.

Кроме того, в незапертую систему не исключено попадание продуктов сгорания, это может стать выходом распылителя из строя.

Что может препятствовать нормальному запиранию системы при внешне исправных деталях?

В основном это может происходить из-за того, что возникает боковая сила, которая прижимает иглу к корпусу распылителя.

С данной силой борется промежуточный толкатель 10, который разгружает иглу от вероятного воздействия искривленной пружины. Промежуточный толкатель размещен в проставочном корпусе 3.

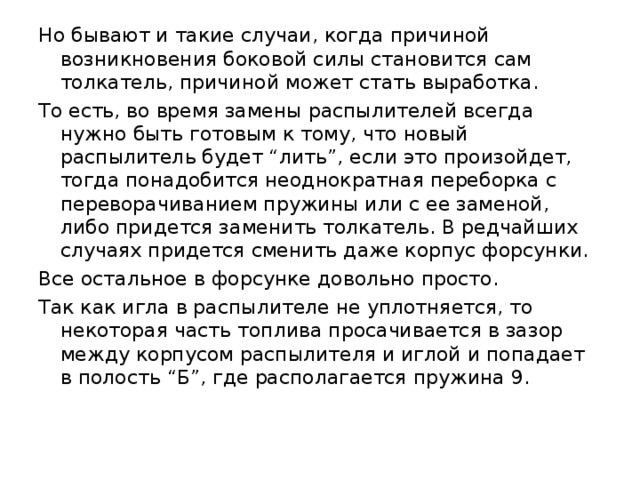

Но бывают и такие случаи, когда причиной возникновения боковой силы становится сам толкатель, причиной может стать выработка.

То есть, во время замены распылителей всегда нужно быть готовым к тому, что новый распылитель будет “лить”, если это произойдет, тогда понадобится неоднократная переборка с переворачиванием пружины или с ее заменой, либо придется заменить толкатель. В редчайших случаях придется сменить даже корпус форсунки.

Все остальное в форсунке довольно просто.

Так как игла в распылителе не уплотняется, то некоторая часть топлива просачивается в зазор между корпусом распылителя и иглой и попадает в полость “Б”, где располагается пружина 9.

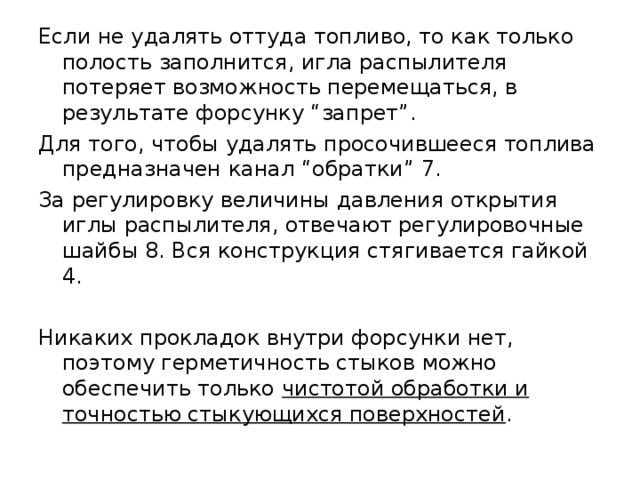

Если не удалять оттуда топливо, то как только полость заполнится, игла распылителя потеряет возможность перемещаться, в результате форсунку “запрет”.

Для того, чтобы удалять просочившееся топлива предназначен канал “обратки” 7.

За регулировку величины давления открытия иглы распылителя, отвечают регулировочные шайбы 8. Вся конструкция стягивается гайкой 4.

Никаких прокладок внутри форсунки нет, поэтому герметичность стыков можно обеспечить только чистотой обработки и точностью стыкующихся поверхностей .

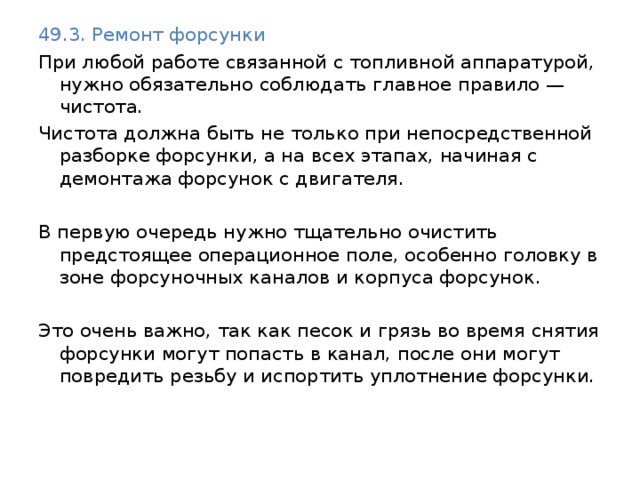

49.3. Ремонт форсунки

При любой работе связанной с топливной аппаратурой, нужно обязательно соблюдать главное правило —чистота.

Чистота должна быть не только при непосредственной разборке форсунки, а на всех этапах, начиная с демонтажа форсунок с двигателя.

В первую очередь нужно тщательно очистить предстоящее операционное поле, особенно головку в зоне форсуночных каналов и корпуса форсунок.

Это очень важно, так как песок и грязь во время снятия форсунки могут попасть в канал, после они могут повредить резьбу и испортить уплотнение форсунки.

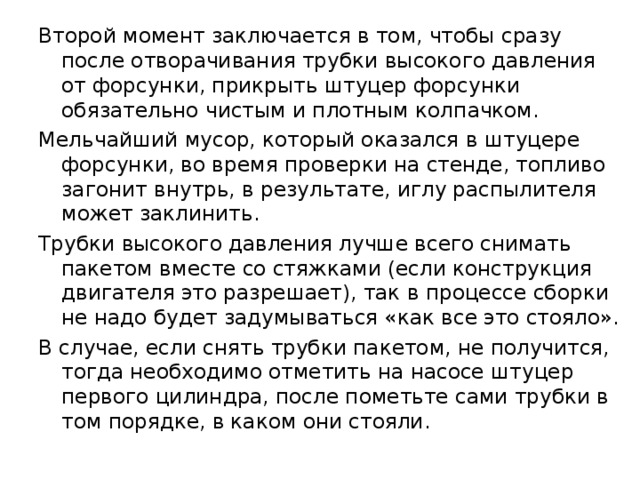

Второй момент заключается в том, чтобы сразу после отворачивания трубки высокого давления от форсунки, прикрыть штуцер форсунки обязательно чистым и плотным колпачком.

Мельчайший мусор, который оказался в штуцере форсунки, во время проверки на стенде, топливо загонит внутрь, в результате, иглу распылителя может заклинить.

Трубки высокого давления лучше всего снимать пакетом вместе со стяжками (если конструкция двигателя это разрешает), так в процессе сборки не надо будет задумываться «как все это стояло».

В случае, если снять трубки пакетом, не получится, тогда необходимо отметить на насосе штуцер первого цилиндра, после пометьте сами трубки в том порядке, в каком они стояли.

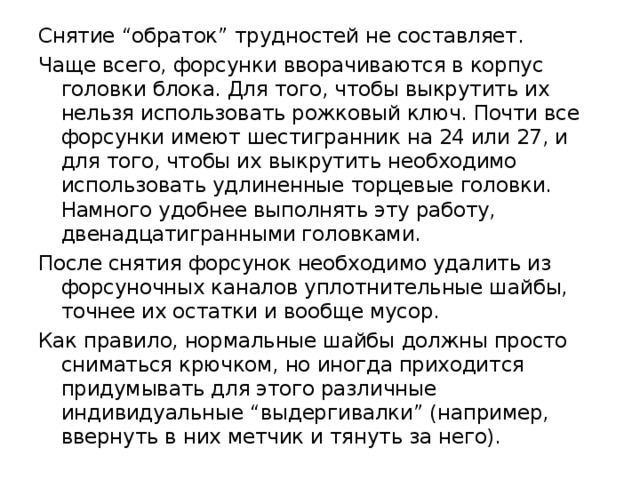

Снятие “обраток” трудностей не составляет.

Чаще всего, форсунки вворачиваются в корпус головки блока. Для того, чтобы выкрутить их нельзя использовать рожковый ключ. Почти все форсунки имеют шестигранник на 24 или 27, и для того, чтобы их выкрутить необходимо использовать удлиненные торцевые головки. Намного удобнее выполнять эту работу, двенадцатигранными головками.

После снятия форсунок необходимо удалить из форсуночных каналов уплотнительные шайбы, точнее их остатки и вообще мусор.

Как правило, нормальные шайбы должны просто сниматься крючком, но иногда приходится придумывать для этого различные индивидуальные “выдергивалки” (например, ввернуть в них метчик и тянуть за него).

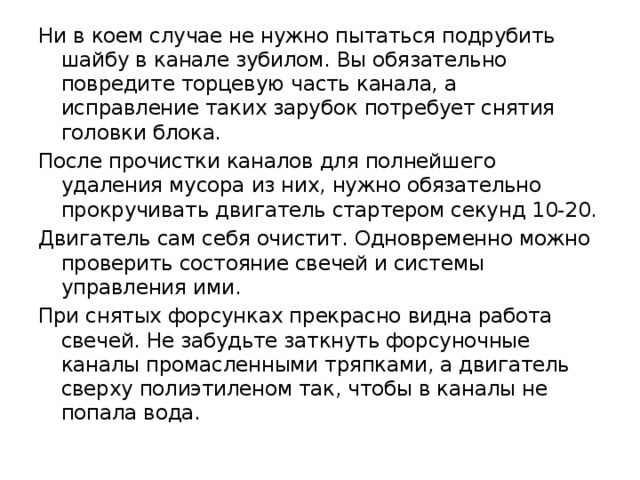

Ни в коем случае не нужно пытаться подрубить шайбу в канале зубилом. Вы обязательно повредите торцевую часть канала, а исправление таких зарубок потребует снятия головки блока.

После прочистки каналов для полнейшего удаления мусора из них, нужно обязательно прокручивать двигатель стартером секунд 10-20.

Двигатель сам себя очистит. Одновременно можно проверить состояние свечей и системы управления ими.

При снятых форсунках прекрасно видна работа свечей. Не забудьте заткнуть форсуночные каналы промасленными тряпками, а двигатель сверху полиэтиленом так, чтобы в каналы не попала вода.

Сняв форсунки, в первую очередь нужно проверить их работоспособность.

Основные критерии оценки работы распылителей:

• при подаче топлива форсунка должна открыться только под заданным давлением;
• до того, как форсунка откроется, подтекание из распылителя не допустимо;
• во время впрыска топлива недопустимы струи и капли;
• факел распыла должен быть ровным, отклонений быть не должно (рис. 49.2);
• после прекращения впрыска топлива в форсунке некоторое время должно сохраняться давление.

Рис. 49.2. Факел распыла должен быть ровным, отклонений быть не должно.

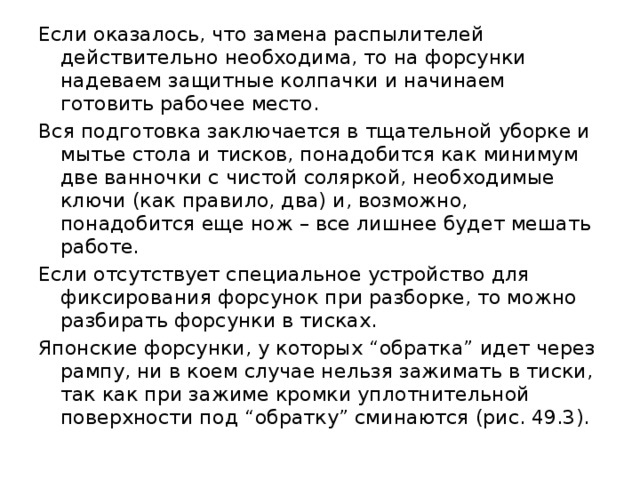

Если оказалось, что замена распылителей действительно необходима, то на форсунки надеваем защитные колпачки и начинаем готовить рабочее место.

Вся подготовка заключается в тщательной уборке и мытье стола и тисков, понадобится как минимум две ванночки с чистой соляркой, необходимые ключи (как правило, два) и, возможно, понадобится еще нож – все лишнее будет мешать работе.

Если отсутствует специальное устройство для фиксирования форсунок при разборке, то можно разбирать форсунки в тисках.

Японские форсунки, у которых “обратка” идет через рампу, ни в коем случае нельзя зажимать в тиски, так как при зажиме кромки уплотнительной поверхности под “обратку” сминаются (рис. 49.3).

Рис. 49.4. Японские форсунки можно разбирать, поместив их в накидной ключ, который зажат в тисках.

Рис. 49.3. Смятие кромки при зажатии японских форсунок в тисках.

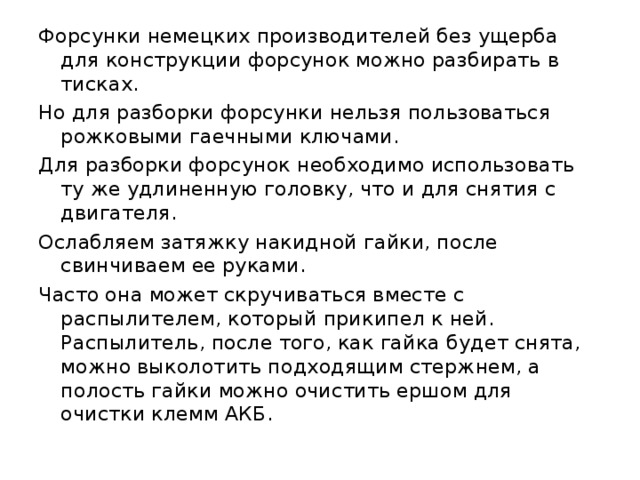

Форсунки немецких производителей без ущерба для конструкции форсунок можно разбирать в тисках.

Но для разборки форсунки нельзя пользоваться рожковыми гаечными ключами.

Для разборки форсунок необходимо использовать ту же удлиненную головку, что и для снятия с двигателя.

Ослабляем затяжку накидной гайки, после свинчиваем ее руками.

Часто она может скручиваться вместе с распылителем, который прикипел к ней. Распылитель, после того, как гайка будет снята, можно выколотить подходящим стержнем, а полость гайки можно очистить ершом для очистки клемм АКБ.

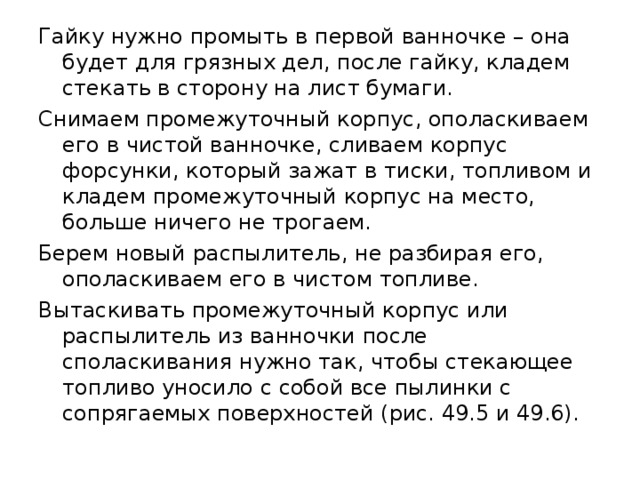

Гайку нужно промыть в первой ванночке – она будет для грязных дел, после гайку, кладем стекать в сторону на лист бумаги.

Снимаем промежуточный корпус, ополаскиваем его в чистой ванночке, сливаем корпус форсунки, который зажат в тиски, топливом и кладем промежуточный корпус на место, больше ничего не трогаем.

Берем новый распылитель, не разбирая его, ополаскиваем его в чистом топливе.

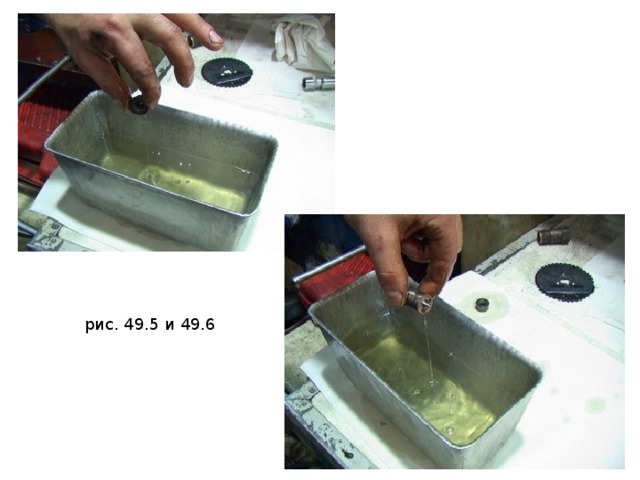

Вытаскивать промежуточный корпус или распылитель из ванночки после споласкивания нужно так, чтобы стекающее топливо уносило с собой все пылинки с сопрягаемых поверхностей (рис. 49.5 и 49.6).

рис. 49.5 и 49.6

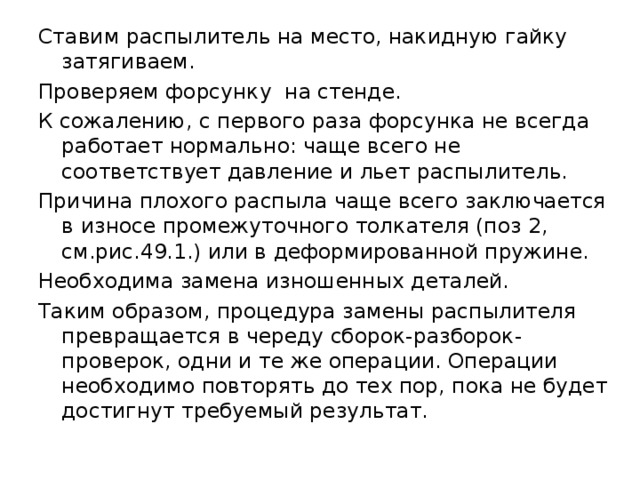

Ставим распылитель на место, накидную гайку затягиваем.

Проверяем форсунку на стенде.

К сожалению, с первого раза форсунка не всегда работает нормально: чаще всего не соответствует давление и льет распылитель.

Причина плохого распыла чаще всего заключается в износе промежуточного толкателя (поз 2, см.рис.49.1.) или в деформированной пружине.

Необходима замена изношенных деталей.

Таким образом, процедура замены распылителя превращается в череду сборок-разборок-проверок, одни и те же операции. Операции необходимо повторять до тех пор, пока не будет достигнут требуемый результат.
