Руководство по строительству колодца

Если систему водоснабжения загородного участка нельзя подключить к общественной сети, возникает необходимость в устройстве индивидуального источника. Для обеспечения любимой усадьбы питьевой или технической водой чаще всего копают колодец.

Это наиболее доступная по цене выработка, не требующая для разработки использования экскаватора или буровой установки.

Понимая технологию строительства, вполне реально соорудить колодец своими руками и обеспечить дом питьевой водой. Согласитесь, прежде чем приступать к работам, необходимо изучить теоретический аспект вопроса.

Мы поможем вам определить оптимальное место для копки колодца, расскажем подробно о геологических изысканиях, которые можно провести самостоятельно. Кроме того, предложим несколько вариантов обустройства водозаборных точек и опишем пошаговые технологии их реализации.

Кратко о залегании грунтовой воды

Цель строительства колодца на загородном участке заключается во вскрытии водоносного пласта, способного покрыть потребности семьи в питьевой или технической воде. Первую употребляют согласно названию, вторую для полива участка, уборки и подобных нужд.

Определиться с питьевой и технической категорией необходимо на стадии планирования будущей выработки, потому что от этого зависит ее глубина и конструкция. Различаются категории по степени загрязнения.

В химическом составе технической воды больше минеральных примесей, допускается наличие запаха и легкого замутнения. Питьевая вода обязана быть кристально прозрачной, лишенной напрочь запаха и вкуса.

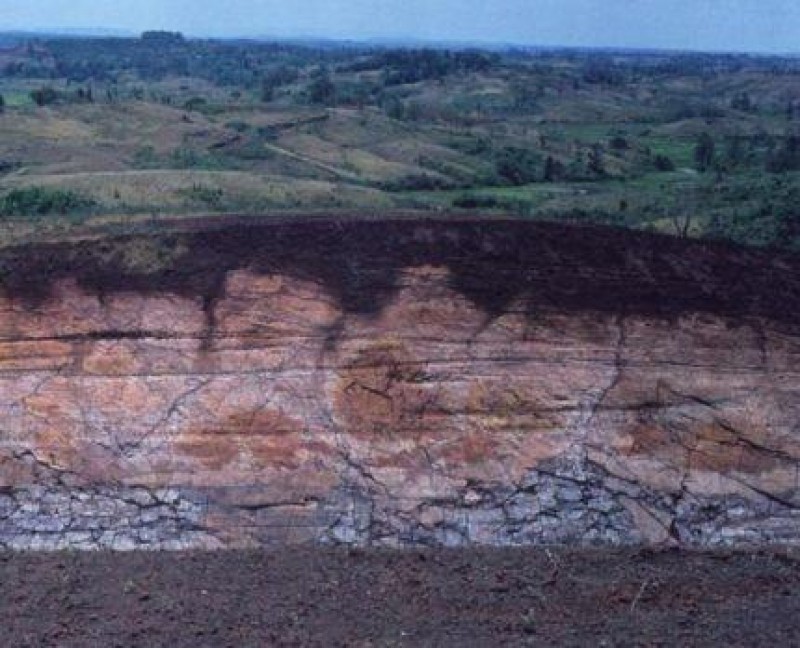

Породы в земной коре залегают пластами, в пределах которых грунты обладают равнозначными физико-механическими свойствами и одинаковой структурой

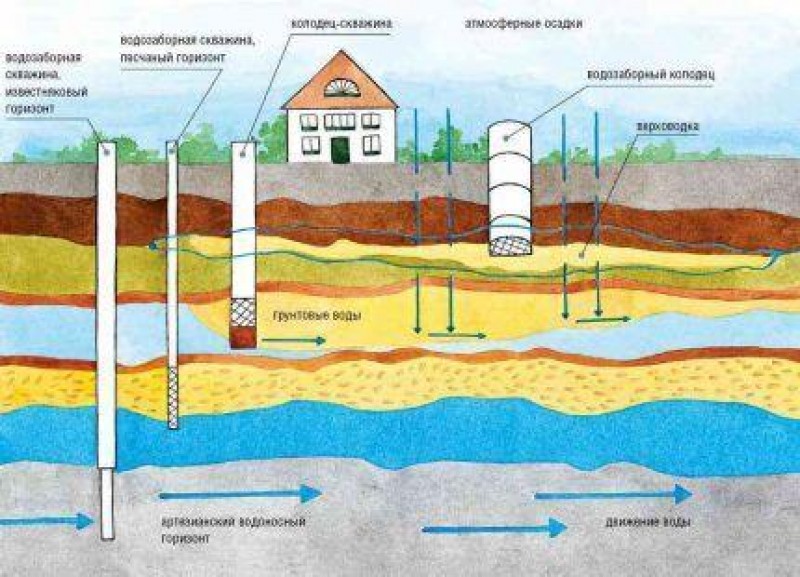

Водоносными называются пласты равнозначной по составу и структуре породы, вмещающие грунтовую воду. На геологическом разрезе они выглядят как полосы произвольной ширины, залегающие под наклоном или относительно горизонтально.

Верхняя граница пласта именуется кровлей, нижнюю называют подошвой. В зависимости от мощности водоносного слоя и от необходимого количества воды колодец может вскрывать лишь кровлю, пересекать 70% пласта или устанавливаться дном на подошву.

Кровля водоносного пласта в свою очередь служит подошвой вышележащего слоя, а подошва кровлей нижележащего.

У появления воды в толщах пород есть два естественных пути, это:

• Проникновение в грунты атмосферных осадков или вод близлежащих водоемов. Вода свободно проходит сквозь водопроницаемые отложения, к которым относятся пески, галечники, щебнистые и гравийные массы. Процесс просачивания или проникновения называется инфильтрацией, а пропустившие через себя воду слои называют водопроницаемыми.
• Конденсация влаги в пластах, зажатых между двумя водонепроницаемыми или иначе водоупорными слоями. Не пропускают воду глины, суглинки, полускальные и скальные породы, не имеющие трещин. Залегающая между ними вода может быть напорной: при вскрытии уровень ее повышается, иногда фонтанирует.

Трещиноватые скальные и полускальные разновидности могут вмещать воду, но напора у нее нет или он слабый. На химический состав трещинной воды обязательно окажут влияние вмещающие породы. Известняки и мергели обогатят ее известью, доломиты магнием, гипс на пару с каменной солью насытят хлористыми и сернокислыми солями.

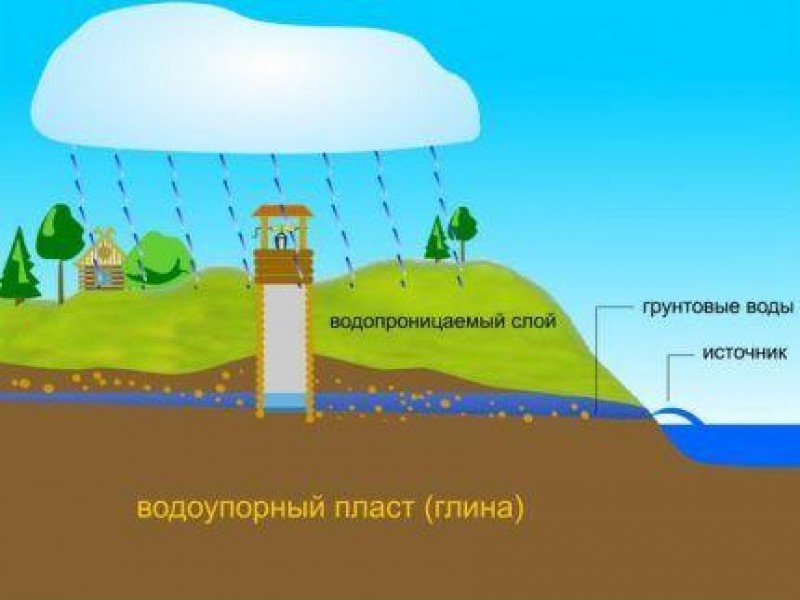

Подземные воды образуются в результате инфильтрации атмосферных осадков или вод соседних водоемов и в результате конденсации внутри пласта (+)

Для желающих знать, как построить полноценный колодец своими руками, следует учесть следующее:

1. Наличие непроницаемой породы над водоносом исключает просачивание грязных стоков в пласт. Воде, добытой из перекрытого водоупором слоя, может быть присвоена категория питьевой.
2. Отсутствие водоупора сверху водоноса сигнализирует о запрете применения воды для питьевых целей. Она называется верховодкой и применяется исключительно для хозяйственных нужд.

Если владельца участка интересует техническая категория, вполне достаточно вскрыть или углубиться в слой с верховодкой. Ствол колодца в таких случаях значительно короче, чем ствол выработки для питьевой воды.

Однако зеркало верховодки сложно назвать устойчивым. Засушливым летом и зимней порой уровень в подобных выработках ниже, чем в дождливые осенние и весенние периоды. Запасы воды будут соответственно колебаться.

Пласты, способные отдавать воду при вскрытии шахтой, называются водоносными, породы, не пропускающие и не отдающие воду, называются водоупорными или водонепроницаемыми (+)

Для получения стабильного количества воды в колодце верховодку необходимо пройти и углубиться в нижележащий водоносный пласт. Обычно между ним и верховодкой несколько проницаемых и водонепроницаемых слоев. Значит, есть вероятность дойти до питьевой воды.

Однако ствол такого колодца значительно длиннее: материала, времени и трудовых усилий на его строительство уйдет больше.

Вода питьевой категории обязана пройти проверку в местный орган санэпиднадзора. По результатам анализов делают выводы об ее пригодности. В случае необходимости рекомендуют меры по очистке.

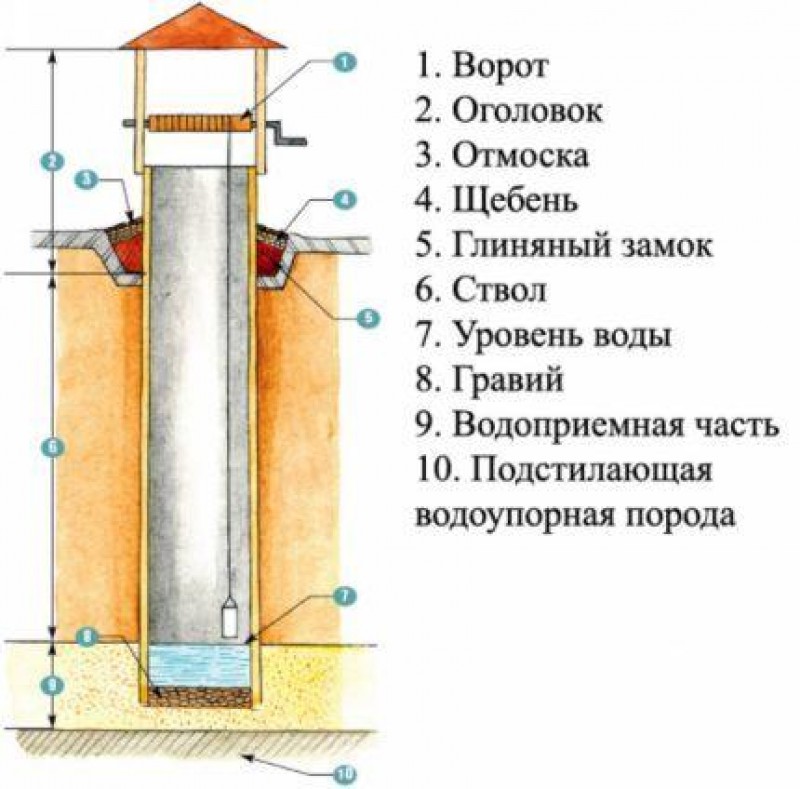

Типовая схема колодца шахтного типа

Шахтный колодец – распространенная разновидность индивидуальных источников водоснабжения. В просвете у него самый большой размер, что позволяет самостоятельному хозяину формировать выработку простой лопатой прямо в шахте. Выработка может быть круглой, квадратной, реже прямоугольной.

Диаметр или длина стенки квадратного ствола обычно варьирует от 0,8 до 1,2/1,5 м. Заметим, что слишком большой просвет не гарантирует увеличение дебита. Воды в широком колодце немногим больше, чем в узком аналоге. Ведь дебит определяется возможностями водоноса, а не размерами шахты. А вот разницу в расходах на сооружение сложно не заметить.

В качестве питьевой воды используют только воду из водоносного слоя, перекрытого водоупорными пластами, и артезианскую воду, добываемую артезианскими скважинами (+)

Основные конструктивные составляющие

Роют колодцы глубиной до 30 м. Более глубокую выработку проще и разумнее проходить буровой установкой. Аналогично поступают при устройстве колодца в скальных и полускальных породах: своими руками пробурить в них шахту невозможно или слишком сложно.

Копать имеет смысл грунты, поддающиеся разработке лопатой: пески, супеси, глины, суглинки.

Конструктивные составляющие шахтного колодца:

• Водоприемная часть – нижний сегмент стенок колодца, предназначенный для приема грунтовой воды. Если запас водоноса достаточен для потребления семьей, вода поступает исключительно через дно. Если дебит пласта маловат, в заглубленных в него колодезных стенках делают отверстия для бокового течения воды.
• Ствол – часть колодца от поверхности земли до статического уровня колодезной воды. Бывает деревянным, монолитным бетонным, собранным из ж/б колец, каменным, кирпичным. Ствол должен обеспечить герметичность, которая исключает просачивание нечистот, атмосферной воды, проникновение химических веществ и органических остатков.
• Оголовок – надземный участок, создающий условия для безопасного пользования источником водоснабжения, предотвращающий загрязнение воды. Возвышаться над поверхностью он должен минимум на 60 см. Удобной высотой считается 80 – 90 см. Оголовок должен иметь крышку для защиты воды от загрязнений и устройство для подъема ее ведром.

Вокруг места состыковки оголовка с верхушкой ствола устраивают глиняный замок, играющий роль барьера для почвенной воды, атмосферных и бытовых стоков с земной поверхности. Это своеобразная округлая траншея глубиной ниже уровня сезонного промерзания грунта, шириной около 50 см. Траншею заполняют мятой глиной.

Засыпку с усердием трамбуют так, чтобы в высыхающей глине не появлялись трещины. Поверх замка сооружают отмостку из железобетона, бутового камня, кирпича, шириной 1,0/1,5 м с уклоном от стенок оголовка 0,01.

Согласно СНиП 2.04.02-84 шахтные колодцы следует устраивать в первых от поверхности безнапорных водоносных пластах, сложенных рыхлыми породами (+)

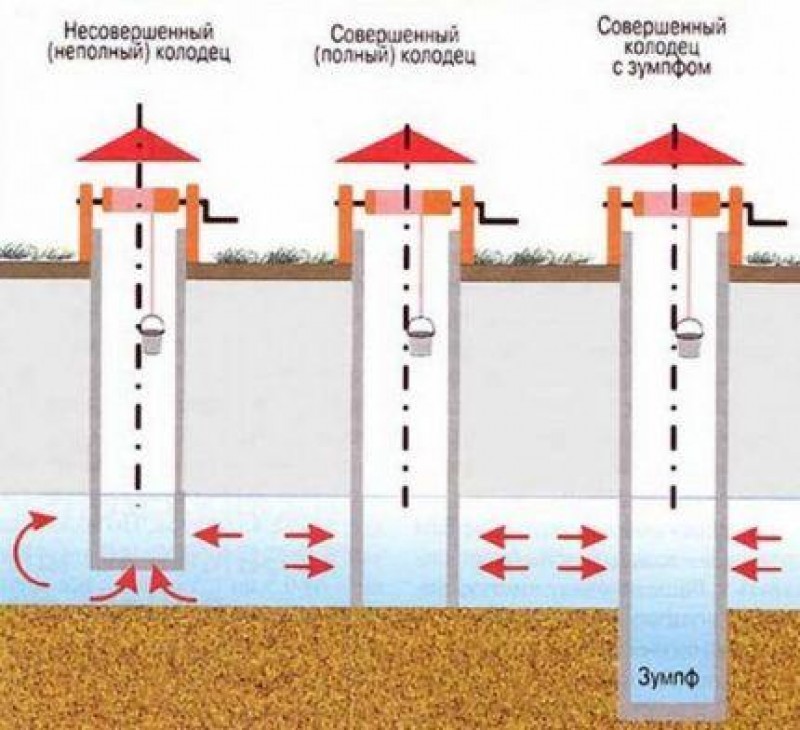

Классификация по водоприемной части

Степень погружения водоприемной части в водоносный пласт – критерий деления колодцев на следующие виды:

• Несовершенный. Водоприемный сегмент несовершенного типа частично заглубляется в водоносный слой. Приток воды происходит через днище, при необходимости через боковые отверстия.
• Совершенный. Водоприемная часть совершенного типа полностью пересекает водоносный слой и устанавливается днищем на кровлю расположенного ниже водоупора. Приток воды происходит через боковые отверстия в стенках.
• Совершенный с зумпфом. По строению он схож с предыдущим типом. Отличие заключается в том, что водоприемный участок заглубляется в водоупор с целью создания резервуара для запаса воды.

Для сооружения резервуара есть еще один способ: водоприемную часть устраивают в форме усеченного конуса, напоминающего шатер. Конусовидная подводная часть устраивается, если мощность водоноса больше 3 м, если меньше рациональней сделать зумпф.

В несовершенном колодце крепление шахты не достигает подстилающего пласта, в совершенном колодце крепление достигает водоупорного пласта и опирается на него (+)

Оптимальная для частников схема

Выбор конструкции подводной части шахтного колодца следует ориентировать на реальную потребность в запасе воды. Если не вычерпывать излишки, они будут застаиваться, что приведет к потере питьевых качеств и загниванию. Потому для водоснабжения частных хозяйств рекомендуют несовершенные колодцы без запасных резервуаров.

Народная многолетняя практика подсказывает: водоприемник несовершенного колодца не стоит заводить в водоносный слой более чем на 0,7 от мощности пласта. При превышении рекомендованного регламента уменьшается объем поступающей воды, что влечет необходимость в формировании боковых отверстий в стенках колодца.

Дно стандартного несовершенного источника оборудуют трехслойным донным фильтром. Сначала засыпают 10 см песка, затем 15 см гравия или щебня с песчаным заполнителем, после 15 см мелкой гальки, гравия или щебня размером покрупней, чем предыдущая засыпка.

Если водоприемная часть колодца заглублена в разжиженную породу – плывун, дно выработки оснащают дощатым настилом с просверленными для поступления воды отверстиями и щелями.

Выбирая устройство водоприемной части, необходимо учесть, что запас воды в колодце и суточная потребность в ней должны быть по возможности согласованы, иначе вода будет застаиваться и загнивать

Самостоятельные гидрогеологические изыскания

Приблизительную глубину шахты можно выяснить заранее. Для этого нужно обойти соседние участки и узнать, на каком уровне в расположенных неподалеку колодцах стоит вода. Следует поинтересоваться, для технических или питьевых целей был выкопан колодец, стабильно ли в нем зеркало грунтовой воды.

Заодно стоит поспрашивать, сложно ли было разрабатывать шахту, не встречались ли в ходе копки крупные валуны.

Метод опросов приемлем, если усадьба расположена на равнинной местности с незначительной холмистостью. Там слои горных пород залегают почти горизонтально, приблизительно повторяют форму естественного рельефа.

Зеркало грунтовых вод располагается примерно на одном уровне, т.к. в водопроницаемых породах действует принцип сообщающихся сосудов. Разницу в длине шахты могут дать лишь различия высотных отметок устья колодцев.

Глубину залегания подземной воды в выработке, запланированной к строительству в равнинном районе, тоже можно заранее определить, пользуясь соседским колодцем как ориентиром. Для этого потребуется барометр-анероид.

На шкалу указанного прибора нанесены деления через 0,1 мм. Расстояние между делениями соответствует 1 метру разницы в высотных отметках.

К примеру, замеры возле действующего колодца показали отметку 634,7, а на месте будущей выработки стрелка барометра остановилась на 633,8. Значит, подземные воды появятся на глубине 9 м.

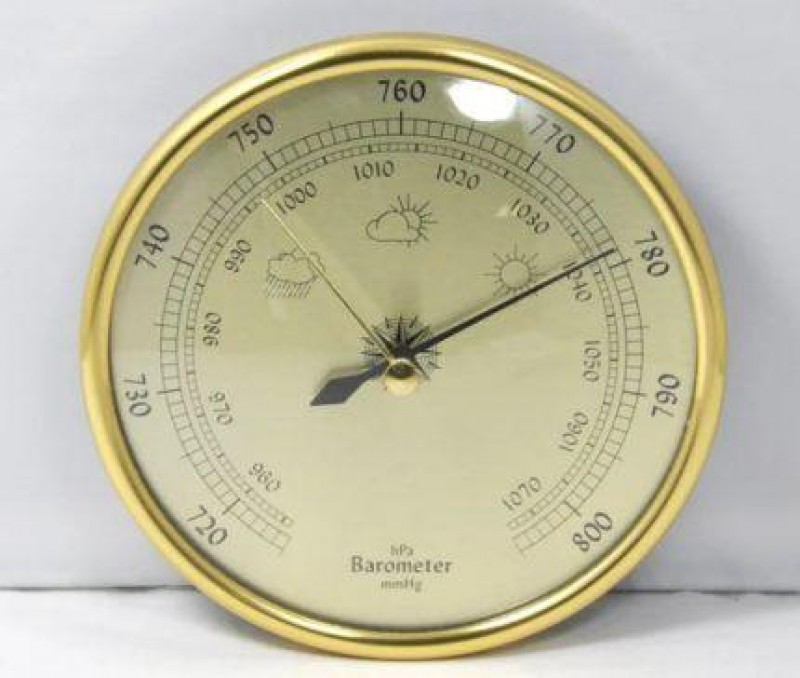

Глубину залегания подземных вод можно определить с помощью барометра-анероида, сравнив показания над соседским колодцем и запланированным местом рыться собственного

Метод опросов не действует в регионах с высоким залеганием скальных и полускальных пород. Особенно, если добывать предстоит трещинную воду, которая распространяется спорадически, иногда перетекает в смежные пласты.

Не слишком помогут опросы в областях с ярко выраженной холмистостью, где невозможно без изысканий точно представить геологический разрез. Хозяевам участков в подобных районах желательно обратиться в местный центр проектирования сетей водоснабжения с водоотведением или в гидрогеологическую организацию.

Дополнительная информация о поисках водоносного слоя представлена в этой статье.

Где устроить объект водоснабжения

Выбрать место для индивидуального источника водоснабжения не слишком просто, особенно, если небольшой участок уже занят внушительной жилой и хозяйственной застройкой.

При всем желании сэкономить метры, при планировании места под строительство личного колодца своими руками рекомендуется придерживаться следующих правил:

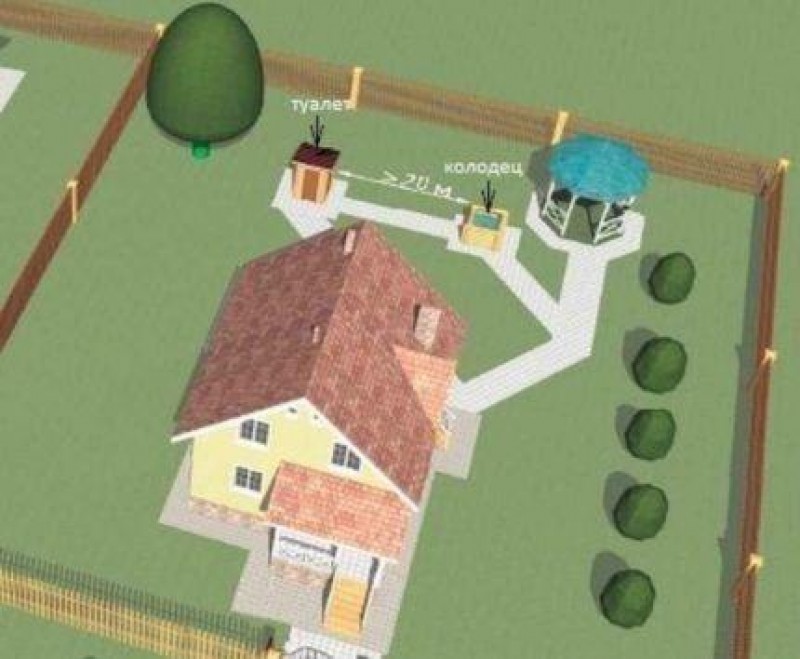

1. Питьевой колодец нельзя располагать возле навозных куч, уборных, бань, помойных ям, скотных дворов и подобных объектов. Между колодцем и источником вероятного загрязнения должно быть не менее 20-25 м.
2. Не нужно устраивать колодец на склонах речных берегов или оврагов. Из-за направленного к понижению тока подземной воды дебит будет ощутимо уменьшен.
3. Минимальное расстояние между колодцем и фундаментом дома или хозблока должно быть не менее 5 м. В колодец как в сформированный в земле резервуар будут направлены токи воды, по частицам вымывающие грунт из-под фундаментов. Расположенный рядом угол постройки непременно просядет.

Нежелательным соседством считаются водоемы со стоячей водой. Через водопроницаемые породы вода из них будет непременно инфильтрировать, что крайне опасно для питьевой категории.

По санитарным нормам расстояние от колодца до указанных объектов должно быть не менее 20 м, в идеале 50 м (+)

Запрещено располагать колодец вблизи источников биологического и химического загрязнения, а также на склонах, у оврагов и на берегу рек.

Технологии строительства шахтных колодцев

Суть сооружения колодца заключается в формировании стенок, укрепляющих шахту.

В зависимости от материала, выбранного для устройства колодезного крепа, работы производятся согласно одной из трех проверенных схем:

• Строительство стенок со дна заранее вырытой шахты. Технология применяется чаще всего при сооружении кирпичных и каменных колодцев с опирающимся на водоупор фундаментом. Из-за опасности обвалов стенки шахты оборудуют временным крепежом.
• Наращивание стенок сверху строящегося ствола с одновременным опусканием. Самый распространенный и безопасный способ, предполагающий параллельное выполнение строительства и проходки. Используется в сооружении колодцев со стенками из бетонных колец и колодезных срубов.
• Наращивание стенок снизу с одновременной проходкой. Метод применяется в устройстве деревянного крепежа в случаях, когда коробку заклинивает. Тогда размер просвета уменьшают и присоединяют элементы к условному дну ствола.

Альтернативой нижнему наращиванию может послужить бурение скважины в стволе колодца. Призвать в помощь бурильщиков также стоит, если при рытье уперлись в крупный валун, который сложно разбить ручным долотом.

Если глубина колодца не более 6 м и стенки шахты не требуют усиленного крепления, его лучше строить со дна выработок (+)

В устройстве шахтного колодца должно быть задействовано трое и более человек. Один работает на «забое», двое страхуют на земле.

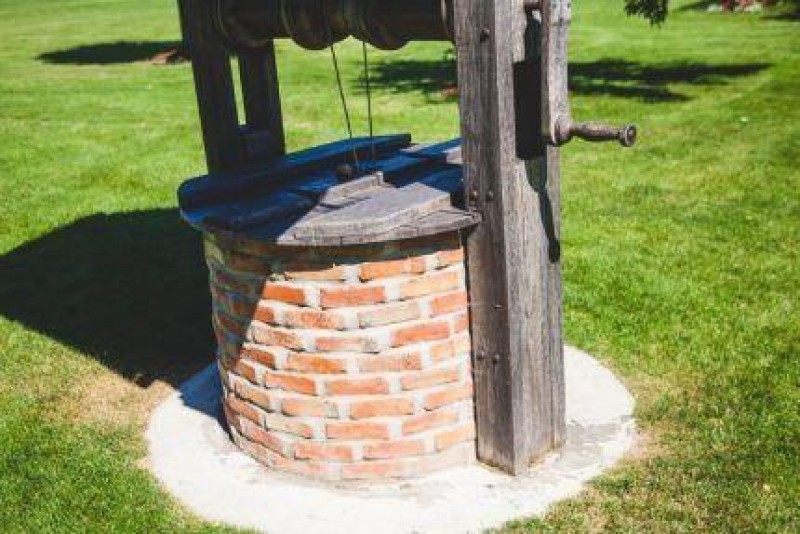

Кирпичная кладка криволинейного очертания колодцев относится к особо высокой степени сложности кладки, требующей от исполнителя опыта и серьезных навыков

Вариант #1 — сооружение колодца с фундаментом

Строительство начинается с сооружения бетонного основания. Для этого от места работ предварительно отводят воду. Грунт трамбуют и выравнивают, поверх устраивают щебенистую подушку.

Опалубка для колодезного фундамента собирается на дневной поверхности, затем втрамбовывается и устанавливается на подготовленное дно. Внутри опалубки рекомендовано постелить полиэтилен, который будет выполнять функцию гидроизоляции основания.

Для заливки допускается использовать раствор из цемента со щебнем без песчаного заполнителя. Бетонирование производится в один прием без перерывов.

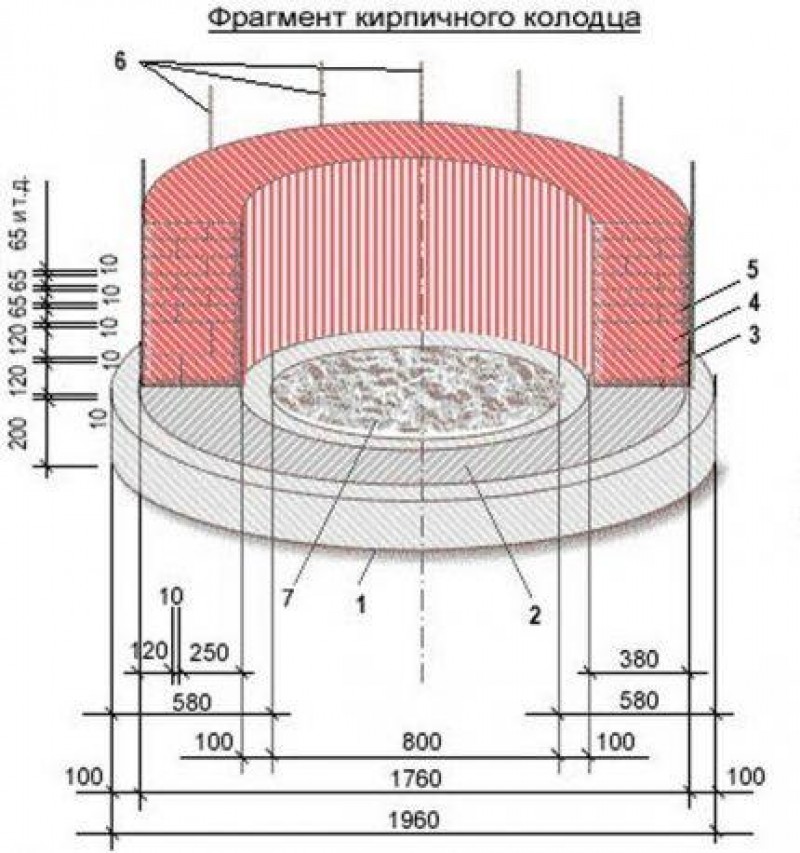

Пояснения к схеме: 1 — бетонная подушка, 2 — цементный раствор, 3,4 — 1-й и 2-й ряд в 1,5 кирпича, 5 — 3-й ряд и т.д., 6 — арматурный каркас, 7 — фильтрующая засыпка

После затвердевания бетона выполняют разметку:

• Округлый колодец размечают путем вычерчивания внутренней окружности и простановки центра.
• Прямоугольный колодец вычерчивают посредством обозначения внутренних и наружных граней стен. Отмечаются продольная и перпендикулярная оси.

Арматура применяется горизонтальная и вертикальная. Горизонтальные хомуты располагают в аналогичных швах кладки снаружи ствола. Вертикальные прутки устанавливаются через восьмикратную толщину стенки. Таким должно быть расстояние между всеми элементами армирования.

Толщина кладочного раствора для крепления арматуры должна учитывать полное покрытие вертикальных стержней с запасом в 2 см. Запас в горизонтальных швах составляет 0,4 см.

Кладку стенок колодца с округлыми очертаниями выполняют тычковыми рядами. В зависимости от глубины выработки кладут в два, полтора либо в один кирпич. Строят ярусами около 1,2 м. Перевязку осуществляют путем смещения нового ряда по отношению к уложенному ряду на четверть кирпича.

Кладку стенок колодцев при круглом их очертании выполняют в 1 — 1,5 или в 2 кирпича, в зависимости от глубины колодца, кирпич кладут тычковыми рядами (+)

Строительство со дна выполняют два человека. Мастер кладет кирпичи, подмастерье готовит и подает материалы. Контроль вертикальности и горизонтальности рядов проводят регулярно уровнем и отвесом. Работают с подвесных лесов. Если колодец строится в три кирпича, допускается проводить кладку со стенок.

Вариант #2 — как сделать колодец из бетонных колец

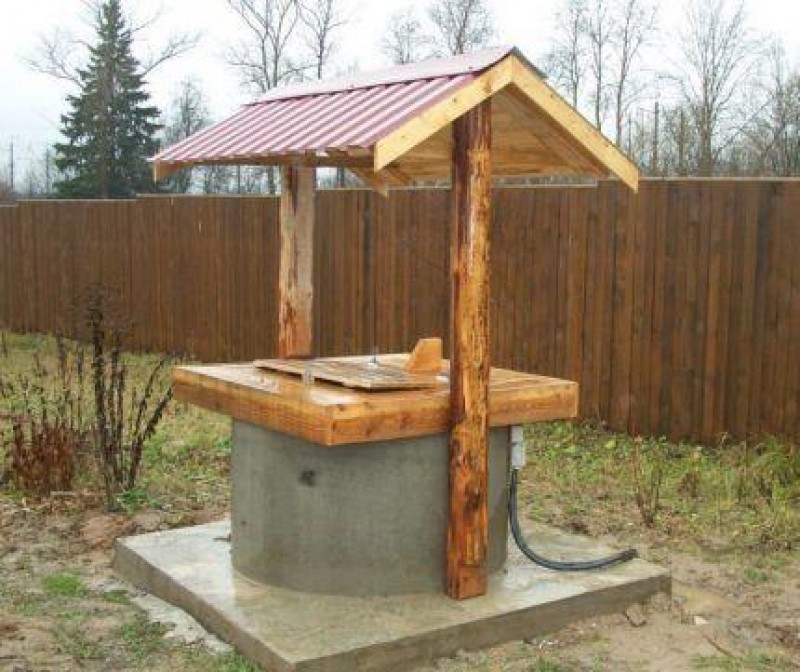

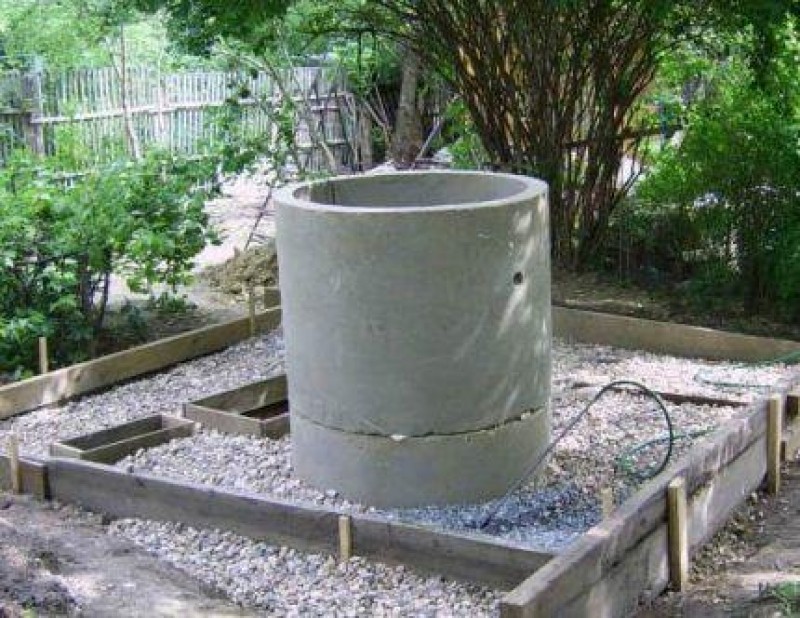

Самый выгодный, оперативный и простой в исполнении вариант – применение бетонных колец заводского изготовления, оснащенных ступенчатым или скошенным фальцем на торцевых стыках.

Однако сделать бетонные кольца можно собственноручно. Для этого нужно соорудить опалубку — два съемных или разборных кольца. Делают их из листового металла или соединенных металлической полосой досок. Иногда опалубке придают слегка коническую форму, чтобы удобнее было сверху вниз наращивать самодельные кольца.

Самый простой в реализации и экономный вариант строительства колодца – сооружение его из бетонных колец или путем монолитного бетонирования

Последовательное производство колец таким методом производится непосредственно на объекте. По периметру опалубки размещается арматура: как минимум 5 вертикальных прутков. Расстояние между ними 25 см. Горизонтальную арматуру располагают через 20 см, крепят ее к вертикальным деталям вязальной проволокой.

Для замеса раствора используется цемент маркой не ниже М400, промытый песок, щебень или гравий. На застывание раствора отпускается 2-3 дня, после чего кольцо погружают в почву методом подкопа под нижней гранью. Затем изготавливают следующий элемент и устанавливают на предыдущий.

В результате получается ствол со своеобразными ступеньками, позволяющими мастеру перемещаться вверх/вниз внутри строящегося колодца.

Размеры кольца обычно принимают следующими: внутренний диаметр — 0,8—1,2 м, толщина стенки бетонного колодца — 10—12 см, железобетонного — 6—8 см, высота кольца — 0,7—1,2 м (+)

Устройство ствола из заводских ж/б колец поэтапно:

• Выполняют разметку ствола, согласно которой грунт выбирается на высоту кольца.
• В шахту устанавливают первое ж/б кольцо с режущей нижней кромкой.

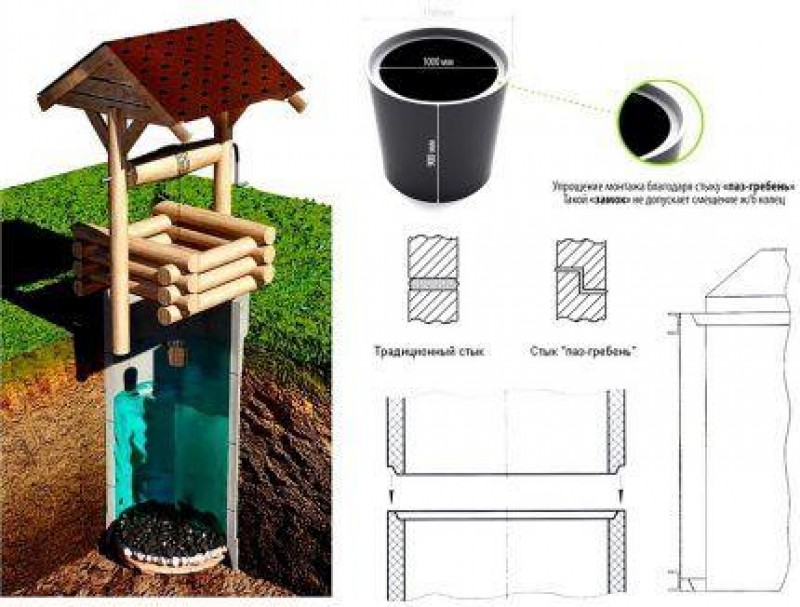

• По верхнему стыку вдоль фальца укладывают пропитанный битумом или просмоленный шнур Ø1 см.
• Поверх первого кольца устанавливается второе, стык элементов обрабатывается бетонным раствором.
• Под нижним кольцом с двух противоположных сторон подкапывают грунт саперной лопатой или обычной совковой сестрой с укороченным черенком. Но сначала выбирают и подают наверх грунт из середины выработки.
• В углубления устанавливают чурки или подобные приспособления равной высоты.
• Подкапывают под кольцом со сторон, перпендикулярных предыдущим. В углубление помещают чурки.
• По аналогии проводят подкопы под оставшейся частью кольца и выбирают грунт внутри выработки.
• Из-под полностью подкопанного кольца выбивают чурки. Под собственным весом кольцо оседает.

Согласно описанной схеме действуют до полного погружения второго кольца, поверх которого водружается третье. Приведенному алгоритму следуют до тех пор, пока не появится подземная вода, и проходка не внедрится в водоносный пласт на достаточную глубину.

Грязную воду откачивают из шахты, используя насосную установку. После этого обустраивают дно и сооружают оголовок с глиняным замком, отмосткой. Перед устройством замка верхние кольца оборачивают полиэтиленом, чтобы сезонные подвижки промерзающих пород не повредили ствол колодца.

Выполнив бетонирование последнего нижнего кольца, нужно откачать из колодца всю воду, затем уложить слои донного фильтра и обустроить оголовок

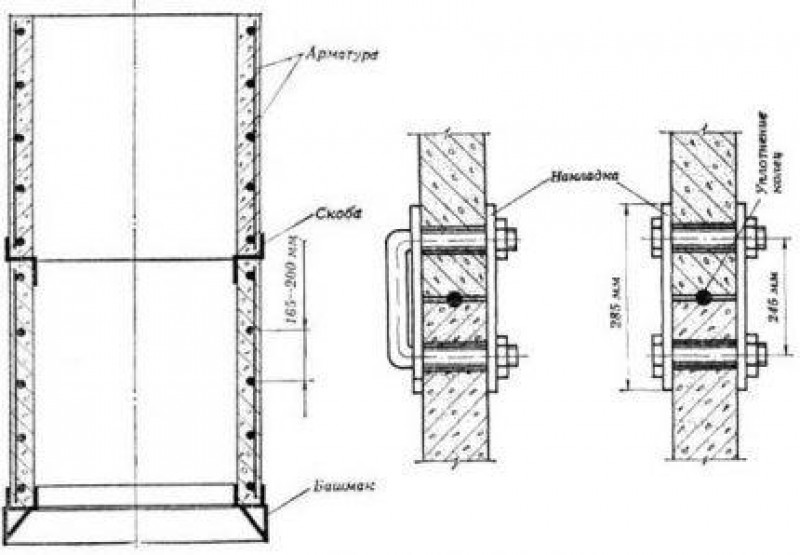

Бетонные кольца крепят между собой накладками из полосового металла. Накладки устанавливают на каждом стыке в 3 или 4 точках по окружности. Для крепления накладок в стенках колец должны быть пробурены отверстия. Самодельные кольца лучше скрепить замонолитченными в стенки стальными стержнями с петлями на краю.

Соединение колец производят стальными скобами, накладками из полосовой стали шириной 40—60 мм и толщиной —10 мм, стальными стержнями (+)

Чтобы защитить колодец от просачивания грунтовых вод и засорения, вовнутрь устанавливают пластиковую вставку.

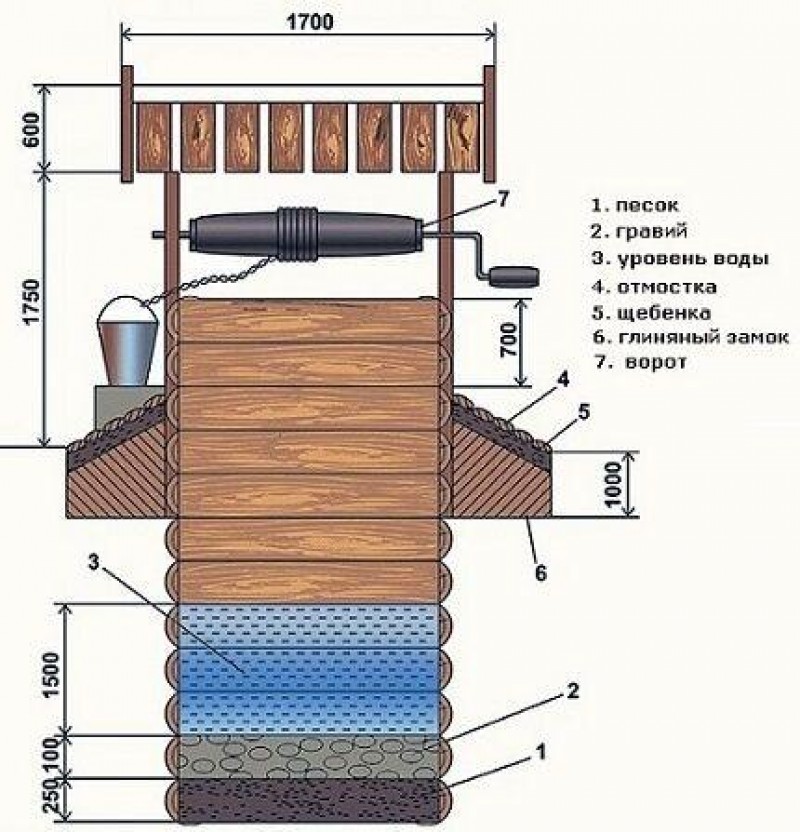

Вариант #3 — устройство сруба деревянного колодца

Оптимальный материал для строительства сруба – дуб, подводная часть которого прослужит около века, а надводная не менее 25 лет. Пригодна древесина вяза, лиственницы, ольхи, для сооружения надводной части вполне подойдет сосна.

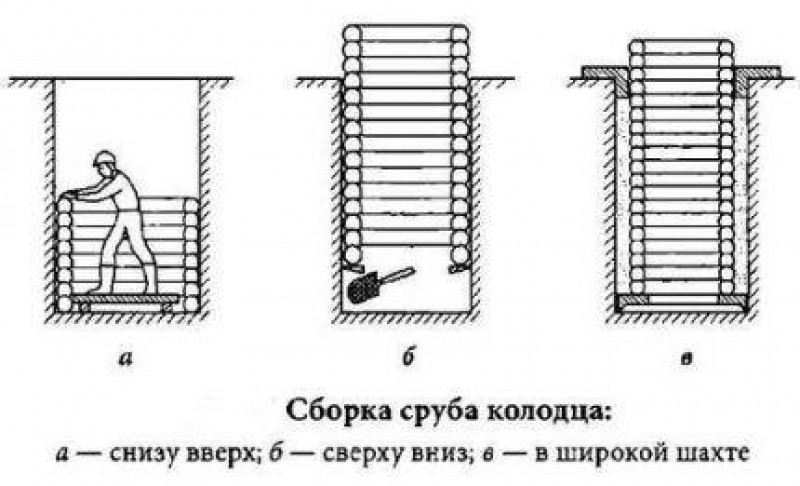

Строят их в основном погружным методом, заглубляя по мере наращивания сруба сверху. Распространенная технология в точности повторяет способ устройства колодца из бетонных колец. Наращивание снизу и строительство со дна сложнее и опаснее, потому применяются реже.

Сооружение деревянного колодца напоминает строительство избы в миниатюре. Желающим знать, как правильно сделать сруб для деревянного колодца, стоит ознакомиться с классическими способами формирования врубок.

Соединяют пластины или бревна в углах врубками «в лапу» с коренным шипом. Венцы прошивают нагелями. Для сохранения формы сруба в период погружения его временно обивают досками с внутренней стороны.

Рубят стены колодца из свежесрубленных бревен с влажностью 80-90%, т.к. такие брёвна легче обрабатываются и в собранном виде подвержены меньшей деформации

Со дна шахты деревянный колодец строят, если глубина выработки не планируется более 6 м и стенки вырытой шахты не угрожают обвалами. При необходимости исключить поступление верховодки, деревянный колодец снаружи обивают шпунтованной доской на уровне ее появления и установления.

Если строительных навыков нет, то лучше доверить работу профессионалам. Заранее необходимо оговорить с исполнительной бригадой возможные варианты подготовки выборки и расценки на копку колодца.

Выводы и полезное видео по теме

Видео #1: Правила устройства колодца из заводских бетонных колец

Видео #2: Практические советы желающим копать колодец

Видео #3: Процесс изготовления бетонного кольца в разборной опалубке

Мы привели лишь базовые способы строительства колодца. На деле вариантов сооружения больше, описанные схемы могут комбинироваться. Однако предложенной информации вполне достаточно для успешного устройства индивидуального источника водоснабжения.

Если у вас есть опыт строительства колодца, пожалуйста, поделитесь информацией с нашими читателями. Оставляйте комментарии и добавляйте фотографии самодельных колодцев в форме ниже.

Для постоянного или временного проживания на загородном участке требуется источник воды, желательно, функционирующий круглый год. Одним из самых простых и недорогих в строительстве источников водоснабжения является колодец, который вполне можно выкопать своими руками, почти не прибегая к услугам спецтехники.

Этап первый. Выбираем место для колодца

Вначале рассмотрим основные требования к месторасположению колодца.

1. Он должен находиться как можно ближе к дому, но не вплотную к стенам.
2. Также важна предельная удаленность ото всех возможных источников загрязнения – выгребных ям, свалок и т.д.
3. В выбранном месте не должно быть верховых вод (они встречаются в болотистой местности), способных загрязнить воду в колодце.

Несмотря на упомянутую низкую стоимость строительства колодца, определенные затраты и усилия все же требуются. Поэтому так важно грамотно подобрать место, чтобы этот колодец обеспечивал постоянное водоснабжение в требуемых объемах.

Есть немало методов поиска места для колодца – с помощью алюминиевых рамок, ивовой лозы, стеклянных банок, путем наблюдения за природными явлениями или поведением животных. Но одним из самых эффективных и в то же время доступных способов считается изучение особенностей ландшафта. Мы точно не найдем воды (или найдем, но в незначительном объеме) на тех участках, которые:

• имеют существенные возвышения рельефа;
• расположены неподалеку от скважин или иных водозаборных точек;
• находятся у крутого берега водоема;
• густо засажены акацией либо сосной.

Обратите внимание! Есть также места, где колодец будет давать низкокачественную воду. К таким местам можно отнести невысокие береговые линии и высушенные болота – вода здесь зачастую содержит большое количество марганца и железа.

Различные углубления и впадины – вот наши сферы поиска. Своего рода индикаторами наличия подземных водоносных слоев являются такие растения как ива, брусника, береза и проч. Конкретное место для рытья следует подбирать там, куда наклоняются кроны этих растений. Наконец, если плоды недавно высаженной яблони гниют, а сама она болеет, значит, неподалеку залегают грунтовые воды, т. к. это садовое дерево восприимчиво к насыщенной влагой почвы.

Из приведенной ниже схемы можно ознакомиться с видами растений, а также с глубиной пролегания соответствующих им подземных вод.

Обратите внимание! Еще одним эффективным индикатором может быть туман. Жарким летом в вечернее или утреннее время там, где вода очень близко к поверхности, стелется туман. Густота последнего напрямую связана с близостью водоносного горизонта. Характерно, что наблюдение за туманом дает возможность рассчитать место для строительства колодца с точностью до 75%.

Откуда появляется вода?

На дне построенного колодца начинает скапливаться вода (она поступает из водоносного слоя, который еще называют горизонтом) площадью от нескольких десятков метров до нескольких километров квадратных. Горизонт, «мощности» которого достаточно для заполнения колодца, обычно пролегает на глубине от 4 до 20 м. Если на отметке 20 м водоносный слой все еще не обнаружен, то дальнейшее рытье колодца невыгодно – легче обустроить скважину.

Этап второй. Подготавливаем все необходимое

Процедура строительства колодцев не нормируется никакими государственными положениями и стандартами. Классическое устройство формировалось не одно столетие, пока не обрело современный вид.

Чтобы сделать колодец своими руками, нужно подготовить:

• треногу из металлических уголков либо деревянных жердей;
• лебедку;
• лестницу веревочную;
• лопату;
• лом;
• материал для укрепления шахты.

Что касается последнего пункта, то самым перспективным материалом являются бетонные кольца. Они прочны (армируются стальными прутьям ø1 см и больше), долговечны (эксплуатационный срок составляет 50 лет), морозостойки и водонепроницаемы.

Бетонные кольца могут быть:

• стеновыми (аббревиатура – КС), которые используются для обустройства горловины и подходят для всех типов колодцев;
• доборными – применяются в тех случаях, когда стандартные варианты не подходят, т. к. у этих нестандартные размеры;
• Ж/Б кольцами – используются для дренажных и канализационных колодцев, коммуникационных систем, газо- и водопровода.

Есть и другие виды – с перекрывающей плитой, с дном, сборные и проч. Во избежание смещения колец после монтажа их оборудуют специальными пазами, которые предотвращают момент смещения.

Обратите внимание! Для колодца на загородном участке лучше всего использовать стеновые изделия КС-10 или КС-15 (цифры – это внутренний диаметр в дециметрах).

После выбора места и подготовки всего необходимого можем приступать к строительству.

Этап третий. Строительство колодца

Сразу оговоримся, что справиться в одиночку не выйдет – нужен хотя бы еще один человек.

1. Один из рабочих (назовем его «забойщиком») приступает к копанию земли в выбранном месте по диаметру кольца. Для разрушения тяжелого грунта он использует лом, попадающиеся на пути камни также извлекаются.

2. Второй человек в это время находится рядом с устьем шахты и поднимает на поверхность выбранные камни и почву с помощью треноги, лебедки и ведра.

3. Рекомендуется обзавестись и третьим помощником, которые будет подменять «забойщика», скажем, через каждые полчаса.
4. Важно, чтобы для «забойщика» обеспечивалась максимально комфортная рабочая обстановка. Для этого шахту нужно вентилировать – механизированным насосным приспособлением или же обычным зонтиком.

Все действия выполняем в такой последовательности.

Шаг 1. Укладываем первое бетонное кольцо на место будущей шахты. «Забойщик» подкапывает стенки кольца, по мере углубления оно опускается все глубже. Желательно использовать для первого кольца изделие со штырями или конусообразными заострениями, чтобы облегчить продвижение вниз.

Шаг 2. После того как верхний край кольца достигнет одного уровня с землей, ставим сверху еще одно и продолжаем работу. Вес каждого кольца составляет примерно 600-700 кг.

Шаг 3. Двух человек вполне достаточно, чтобы прикатить кольцо к месту работы. Но если есть возможность использовать кран, то ею лучше не пренебрегать, т. к. с помощью такой спецтехники можно более точно опустить кольцо на посадочное место.

Если почва сухая и прочная, то можно углубиться на 2-3 метра, а уже после этого при помощи крана установить несколько колец подряд.

Шаг 4. Аналогичным образом продолжаем процедуру до тех пор, пока не будет достигнут водоносный слой. Как показывает практика, за стандартную рабочую смену (8 часов) можно уложить 3 бетонных кольца.

Обратите внимание! Близость водоносного горизонта можно заметить по небольшим родникам, бьющим со стенок, и быстро снижающейся температуре.

После появления родничков углубляемся еще на несколько метров, после чего укрываем дно «подушкой» из щебня (она послужит водным фильтром).

Шаг 5. Шахта прокачивается дренажным погружным насосом. Чем больше воды будет откачано из колодца, тем большим будет его дебет.

Этап четвертый. Защищаем конструкцию от поверхностных вод

Для поддержки чистоты колодца его необходимо должным образом защитить. Вода должна поступать в шахту только снизу, в связи с чем стенки должны быть надежно изолированы. Для этого прочно соединяем кольца друг с другом, прибегнув к одному из двух возможных способов.

1. Сверлим стенки колец и фиксируем их при помощи металлических скоб, посаженных на болты.
2. Скручиваем кольца стальной проволокой, цепляя ее за погрузочные проушины. Для закручивания проволоки используем металлический стержень, к примеру, лом.

Обратите внимание на гидроизоляцию швов между кольцами! Если вода будет просачиваться через швы, то это приведет к загрязнению колодца. Для закрытия швов следует воспользоваться таким веществом, которое не повлияет на качество воды.

Швы укрепляем по следующей схеме.

Шаг 1. Укладываем в пустоты между кольцами куски льняного каната (отличный материал – натуральный и экологически безопасный).

Шаг 2. Канаты замазываем раствором из песка, цемента и жидкого стекла. Этим мы добьемся надежной гидроизоляции, которая к тому же будет совершенно нейтральной при контакте с водой.

Шаг 3. Поверх верхних колец роем котлован метровой глубины.

Шаг 4. Гидроизолируем внешнюю поверхность колец, используя жидкую битумную мастику.

Шаг 5. Укладываем вокруг верхних колец термоизоляционный слой (можем использовать любой вспененный полимер, например, пенопласт).

Шаг 6. Засыпаем котлован вокруг колодца глиной. Это называется «глиняный замок».

Видео – Глиняный замок

Этап пятый. Обустраиваем колодец

Но бурением шахты и ее укреплением строительство колодца не ограничивается. Для этого обустраиваем верхнюю часть конструкции – оголовок.

Вокруг колодца оборудуем отмосток – небольшую площадку из бетона или тщательно утрамбованного щебня. Отмосток должен уходить минимум на 1 м от шахты с каждой стороны и, что важно, сооружается через определенное время после окончания строительства, когда почва осядет.

Также над конструкцией сооружаем навес во избежание попадания в шахту атмосферных осадков. Если для подачи воды используется насос, то шахту лучше закрыть полностью, оставив небольшое отверстие под шланг и кабель.

В качестве заключения. Защищаем колодец от морозов

Если водоносный горизонт располагается слишком близко к поверхности, то зимой вода может замерзнуть. В таких случаях над конструкцией строится «домик», а для утепления можно использовать любой доступный материал (например, пенопласт или минвату). Более того, труба водоснабжения должна вводиться в шахту ниже уровня промерзания почвы.

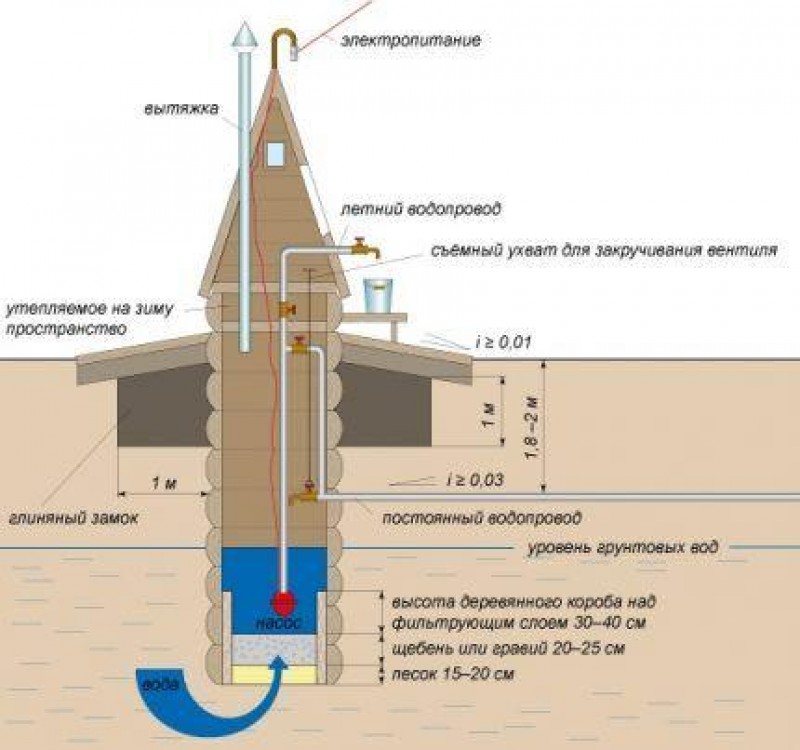

В схеме, которая приведена ниже, для системы использованы сразу два колодца – один непосредственно для водоснабжения, другой – для подачи воды в промежуточный резервуар.

Видео – Строительство колодца

Колодец своими руками: подробная обзорная инструкция по самостоятельному строительству

Если систему водоснабжения загородного участка нельзя подключить к общественной сети, возникает необходимость в устройстве индивидуального источника. Для обеспечения любимой усадьбы питьевой или технической водой чаще всего копают колодец.

Это наиболее доступная по цене выработка, не требующая для разработки использования экскаватора или буровой установки.

Понимая технологию строительства, вполне реально соорудить колодец своими руками и обеспечить дом питьевой водой. Согласитесь, прежде чем приступать к работам, необходимо изучить теоретический аспект вопроса.

Мы поможем вам определить оптимальное место для копки колодца, расскажем подробно о геологических изысканиях, которые можно провести самостоятельно. Кроме того, предложим несколько вариантов обустройства водозаборных точек и опишем пошаговые технологии их реализации.

Кратко о залегании грунтовой воды

Цель строительства колодца на загородном участке заключается во вскрытии водоносного пласта, способного покрыть потребности семьи в питьевой или технической воде. Первую употребляют согласно названию, вторую для полива участка, уборки и подобных нужд.

Определиться с питьевой и технической категорией необходимо на стадии планирования будущей выработки, потому что от этого зависит ее глубина и конструкция. Различаются категории по степени загрязнения.

В химическом составе технической воды больше минеральных примесей, допускается наличие запаха и легкого замутнения. Питьевая вода обязана быть кристально прозрачной, лишенной напрочь запаха и вкуса.

Породы в земной коре залегают пластами, в пределах которых грунты обладают равнозначными физико-механическими свойствами и одинаковой структурой

Водоносными называются пласты равнозначной по составу и структуре породы, вмещающие грунтовую воду. На геологическом разрезе они выглядят как полосы произвольной ширины, залегающие под наклоном или относительно горизонтально.

Верхняя граница пласта именуется кровлей, нижнюю называют подошвой. В зависимости от мощности водоносного слоя и от необходимого количества воды колодец может вскрывать лишь кровлю, пересекать 70% пласта или устанавливаться дном на подошву.

Кровля водоносного пласта в свою очередь служит подошвой вышележащего слоя, а подошва кровлей нижележащего.

У появления воды в толщах пород есть два естественных пути, это:

• Проникновение в грунты атмосферных осадков или вод близлежащих водоемов. Вода свободно проходит сквозь водопроницаемые отложения, к которым относятся пески, галечники, щебнистые и гравийные массы. Процесс просачивания или проникновения называется инфильтрацией, а пропустившие через себя воду слои называют водопроницаемыми.
• Конденсация влаги в пластах , зажатых между двумя водонепроницаемыми или иначе водоупорными слоями. Не пропускают воду глины, суглинки, полускальные и скальные породы, не имеющие трещин. Залегающая между ними вода может быть напорной: при вскрытии уровень ее повышается, иногда фонтанирует.

Трещиноватые скальные и полускальные разновидности могут вмещать воду, но напора у нее нет или он слабый. На химический состав трещинной воды обязательно окажут влияние вмещающие породы. Известняки и мергели обогатят ее известью, доломиты магнием, гипс на пару с каменной солью насытят хлористыми и сернокислыми солями.

Подземные воды образуются в результате инфильтрации атмосферных осадков или вод соседних водоемов и в результате конденсации внутри пласта (+)

Для желающих знать, как построить полноценный колодец своими руками, следует учесть следующее:

Если владельца участка интересует техническая категория, вполне достаточно вскрыть или углубиться в слой с верховодкой. Ствол колодца в таких случаях значительно короче, чем ствол выработки для питьевой воды.

Однако зеркало верховодки сложно назвать устойчивым. Засушливым летом и зимней порой уровень в подобных выработках ниже, чем в дождливые осенние и весенние периоды. Запасы воды будут соответственно колебаться.

Пласты, способные отдавать воду при вскрытии шахтой, называются водоносными, породы, не пропускающие и не отдающие воду, называются водоупорными или водонепроницаемыми (+)

Для получения стабильного количества воды в колодце верховодку необходимо пройти и углубиться в нижележащий водоносный пласт. Обычно между ним и верховодкой несколько проницаемых и водонепроницаемых слоев. Значит, есть вероятность дойти до питьевой воды.

Однако ствол такого колодца значительно длиннее: материала, времени и трудовых усилий на его строительство уйдет больше.

Вода питьевой категории обязана пройти проверку в местный орган санэпиднадзора. По результатам анализов делают выводы об ее пригодности. В случае необходимости рекомендуют меры по очистке.

Типовая схема колодца шахтного типа

Шахтный колодец – распространенная разновидность индивидуальных источников водоснабжения. В просвете у него самый большой размер, что позволяет самостоятельному хозяину формировать выработку простой лопатой прямо в шахте. Выработка может быть круглой, квадратной, реже прямоугольной.

Диаметр или длина стенки квадратного ствола обычно варьирует от 0,8 до 1,2/1,5 м. Заметим, что слишком большой просвет не гарантирует увеличение дебита. Воды в широком колодце немногим больше, чем в узком аналоге. Ведь дебит определяется возможностями водоноса, а не размерами шахты. А вот разницу в расходах на сооружение сложно не заметить.

В качестве питьевой воды используют только воду из водоносного слоя, перекрытого водоупорными пластами, и артезианскую воду, добываемую артезианскими скважинами (+)

Основные конструктивные составляющие

Роют колодцы глубиной до 30 м. Более глубокую выработку проще и разумнее проходить буровой установкой. Аналогично поступают при устройстве колодца в скальных и полускальных породах: своими руками пробурить в них шахту невозможно или слишком сложно.

Копать имеет смысл грунты, поддающиеся разработке лопатой: пески, супеси, глины, суглинки.

Конструктивные составляющие шахтного колодца:

• Водоприемная часть – нижний сегмент стенок колодца, предназначенный для приема грунтовой воды. Если запас водоноса достаточен для потребления семьей, вода поступает исключительно через дно. Если дебит пласта маловат, в заглубленных в него колодезных стенках делают отверстия для бокового течения воды.
• Ствол – часть колодца от поверхности земли до статического уровня колодезной воды. Бывает деревянным, монолитным бетонным, собранным из ж/б колец, каменным, кирпичным. Ствол должен обеспечить герметичность, которая исключает просачивание нечистот, атмосферной воды, проникновение химических веществ и органических остатков.
• Оголовок – надземный участок, создающий условия для безопасного пользования источником водоснабжения, предотвращающий загрязнение воды. Возвышаться над поверхностью он должен минимум на 60 см. Удобной высотой считается 80 – 90 см. Оголовок должен иметь крышку для защиты воды от загрязнений и устройство для подъема ее ведром.

Вокруг места состыковки оголовка с верхушкой ствола устраивают глиняный замок, играющий роль барьера для почвенной воды, атмосферных и бытовых стоков с земной поверхности. Это своеобразная округлая траншея глубиной ниже уровня сезонного промерзания грунта, шириной около 50 см. Траншею заполняют мятой глиной.

Засыпку с усердием трамбуют так, чтобы в высыхающей глине не появлялись трещины. Поверх замка сооружают отмостку из железобетона, бутового камня, кирпича, шириной 1,0/1,5 м с уклоном от стенок оголовка 0,01.

Согласно СНиП 2.04.02-84 шахтные колодцы следует устраивать в первых от поверхности безнапорных водоносных пластах, сложенных рыхлыми породами (+)

Классификация по водоприемной части

Степень погружения водоприемной части в водоносный пласт – критерий деления колодцев на следующие виды:

• Несовершенный. Водоприемный сегмент несовершенного типа частично заглубляется в водоносный слой. Приток воды происходит через днище, при необходимости через боковые отверстия.
• Совершенный. Водоприемная часть совершенного типа полностью пересекает водоносный слой и устанавливается днищем на кровлю расположенного ниже водоупора. Приток воды происходит через боковые отверстия в стенках.
• Совершенный с зумпфом. По строению он схож с предыдущим типом. Отличие заключается в том, что водоприемный участок заглубляется в водоупор с целью создания резервуара для запаса воды.

Для сооружения резервуара есть еще один способ: водоприемную часть устраивают в форме усеченного конуса, напоминающего шатер. Конусовидная подводная часть устраивается, если мощность водоноса больше 3 м, если меньше рациональней сделать зумпф.

В несовершенном колодце крепление шахты не достигает подстилающего пласта, в совершенном колодце крепление достигает водоупорного пласта и опирается на него (+)

Оптимальная для частников схема

Выбор конструкции подводной части шахтного колодца следует ориентировать на реальную потребность в запасе воды. Если не вычерпывать излишки, они будут застаиваться, что приведет к потере питьевых качеств и загниванию. Потому для водоснабжения частных хозяйств рекомендуют несовершенные колодцы без запасных резервуаров.

Народная многолетняя практика подсказывает: водоприемник несовершенного колодца не стоит заводить в водоносный слой более чем на 0,7 от мощности пласта. При превышении рекомендованного регламента уменьшается объем поступающей воды, что влечет необходимость в формировании боковых отверстий в стенках колодца.

Дно стандартного несовершенного источника оборудуют трехслойным донным фильтром. Сначала засыпают 10 см песка, затем 15 см гравия или щебня с песчаным заполнителем, после 15 см мелкой гальки, гравия или щебня размером покрупней, чем предыдущая засыпка.

Если водоприемная часть колодца заглублена в разжиженную породу – плывун, дно выработки оснащают дощатым настилом с просверленными для поступления воды отверстиями и щелями.

Выбирая устройство водоприемной части, необходимо учесть, что запас воды в колодце и суточная потребность в ней должны быть по возможности согласованы, иначе вода будет застаиваться и загнивать

Самостоятельные гидрогеологические изыскания

Приблизительную глубину шахты можно выяснить заранее. Для этого нужно обойти соседние участки и узнать, на каком уровне в расположенных неподалеку колодцах стоит вода. Следует поинтересоваться, для технических или питьевых целей был выкопан колодец, стабильно ли в нем зеркало грунтовой воды.

Заодно стоит поспрашивать, сложно ли было разрабатывать шахту, не встречались ли в ходе копки крупные валуны.

Метод опросов приемлем, если усадьба расположена на равнинной местности с незначительной холмистостью. Там слои горных пород залегают почти горизонтально, приблизительно повторяют форму естественного рельефа.

Зеркало грунтовых вод располагается примерно на одном уровне, т.к. в водопроницаемых породах действует принцип сообщающихся сосудов. Разницу в длине шахты могут дать лишь различия высотных отметок устья колодцев.

Глубину залегания подземной воды в выработке, запланированной к строительству в равнинном районе, тоже можно заранее определить, пользуясь соседским колодцем как ориентиром. Для этого потребуется барометр-анероид.

На шкалу указанного прибора нанесены деления через 0,1 мм. Расстояние между делениями соответствует 1 метру разницы в высотных отметках.

К примеру, замеры возле действующего колодца показали отметку 634,7, а на месте будущей выработки стрелка барометра остановилась на 633,8. Значит, подземные воды появятся на глубине 9 м.

Глубину залегания подземных вод можно определить с помощью барометра-анероида, сравнив показания над соседским колодцем и запланированным местом рыться собственного

Метод опросов не действует в регионах с высоким залеганием скальных и полускальных пород. Особенно, если добывать предстоит трещинную воду, которая распространяется спорадически, иногда перетекает в смежные пласты.

Не слишком помогут опросы в областях с ярко выраженной холмистостью, где невозможно без изысканий точно представить геологический разрез. Хозяевам участков в подобных районах желательно обратиться в местный центр проектирования сетей водоснабжения с водоотведением или в гидрогеологическую организацию.

Где устроить объект водоснабжения

Выбрать место для индивидуального источника водоснабжения не слишком просто, особенно, если небольшой участок уже занят внушительной жилой и хозяйственной застройкой.

При всем желании сэкономить метры, при планировании места под строительство личного колодца своими руками рекомендуется придерживаться следующих правил:

Нежелательным соседством считаются водоемы со стоячей водой. Через водопроницаемые породы вода из них будет непременно инфильтрировать, что крайне опасно для питьевой категории.

По санитарным нормам расстояние от колодца до указанных объектов должно быть не менее 20 м, в идеале 50 м (+)

Запрещено располагать колодец вблизи источников биологического и химического загрязнения, а также на склонах, у оврагов и на берегу рек.

Технологии строительства шахтных колодцев

Суть сооружения колодца заключается в формировании стенок, укрепляющих шахту.

В зависимости от материала, выбранного для устройства колодезного крепа, работы производятся согласно одной из трех проверенных схем:

• Строительство стенок со дна заранее вырытой шахты . Технология применяется чаще всего при сооружении кирпичных и каменных колодцев с опирающимся на водоупор фундаментом. Из-за опасности обвалов стенки шахты оборудуют временным крепежом.
• Наращивание стенок сверху строящегося ствола с одновременным опусканием. Самый распространенный и безопасный способ, предполагающий параллельное выполнение строительства и проходки. Используется в сооружении колодцев со стенками из бетонных колец и колодезных срубов.
• Наращивание стенок снизу с одновременной проходкой. Метод применяется в устройстве деревянного крепежа в случаях, когда коробку заклинивает. Тогда размер просвета уменьшают и присоединяют элементы к условному дну ствола.

Альтернативой нижнему наращиванию может послужить бурение скважины в стволе колодца. Призвать в помощь бурильщиков также стоит, если при рытье уперлись в крупный валун, который сложно разбить ручным долотом.

Если глубина колодца не более 6 м и стенки шахты не требуют усиленного крепления, его лучше строить со дна выработок (+)

В устройстве шахтного колодца должно быть задействовано трое и более человек. Один работает на «забое», двое страхуют на земле.

Кирпичная кладка криволинейного очертания колодцев относится к особо высокой степени сложности кладки, требующей от исполнителя опыта и серьезных навыков

Вариант #1 — сооружение колодца с фундаментом

Строительство начинается с сооружения бетонного основания. Для этого от места работ предварительно отводят воду. Грунт трамбуют и выравнивают, поверх устраивают щебенистую подушку.

Опалубка для колодезного фундамента собирается на дневной поверхности, затем втрамбовывается и устанавливается на подготовленное дно. Внутри опалубки рекомендовано постелить полиэтилен, который будет выполнять функцию гидроизоляции основания.

Для заливки допускается использовать раствор из цемента со щебнем без песчаного заполнителя. Бетонирование производится в один прием без перерывов.

Пояснения к схеме: 1 — бетонная подушка, 2 — цементный раствор, 3,4 — 1-й и 2-й ряд в 1,5 кирпича, 5 — 3-й ряд и т.д., 6 — арматурный каркас, 7 — фильтрующая засыпка

После затвердевания бетона выполняют разметку:

• Округлый колодец размечают путем вычерчивания внутренней окружности и простановки центра.
• Прямоугольный колодец вычерчивают посредством обозначения внутренних и наружных граней стен. Отмечаются продольная и перпендикулярная оси.

Арматура применяется горизонтальная и вертикальная. Горизонтальные хомуты располагают в аналогичных швах кладки снаружи ствола. Вертикальные прутки устанавливаются через восьмикратную толщину стенки. Таким должно быть расстояние между всеми элементами армирования.

Толщина кладочного раствора для крепления арматуры должна учитывать полное покрытие вертикальных стержней с запасом в 2 см. Запас в горизонтальных швах составляет 0,4 см.

Кладку стенок колодца с округлыми очертаниями выполняют тычковыми рядами. В зависимости от глубины выработки кладут в два, полтора либо в один кирпич. Строят ярусами около 1,2 м. Перевязку осуществляют путем смещения нового ряда по отношению к уложенному ряду на четверть кирпича.

Кладку стенок колодцев при круглом их очертании выполняют в 1 — 1,5 или в 2 кирпича, в зависимости от глубины колодца, кирпич кладут тычковыми рядами (+)

Строительство со дна выполняют два человека. Мастер кладет кирпичи, подмастерье готовит и подает материалы. Контроль вертикальности и горизонтальности рядов проводят регулярно уровнем и отвесом. Работают с подвесных лесов. Если колодец строится в три кирпича, допускается проводить кладку со стенок.

Вариант #2 — как сделать колодец из бетонных колец

Самый выгодный, оперативный и простой в исполнении вариант – применение бетонных колец заводского изготовления, оснащенных ступенчатым или скошенным фальцем на торцевых стыках.

Однако сделать бетонные кольца можно собственноручно. Для этого нужно соорудить опалубку — два съемных или разборных кольца. Делают их из листового металла или соединенных металлической полосой досок. Иногда опалубке придают слегка коническую форму, чтобы удобнее было сверху вниз наращивать самодельные кольца.

Самый простой в реализации и экономный вариант строительства колодца – сооружение его из бетонных колец или путем монолитного бетонирования

Последовательное производство колец таким методом производится непосредственно на объекте. По периметру опалубки размещается арматура: как минимум 5 вертикальных прутков. Расстояние между ними 25 см. Горизонтальную арматуру располагают через 20 см, крепят ее к вертикальным деталям вязальной проволокой.

Для замеса раствора используется цемент маркой не ниже М400, промытый песок, щебень или гравий. На застывание раствора отпускается 2-3 дня, после чего кольцо погружают в почву методом подкопа под нижней гранью. Затем изготавливают следующий элемент и устанавливают на предыдущий.

В результате получается ствол со своеобразными ступеньками, позволяющими мастеру перемещаться вверх/вниз внутри строящегося колодца.

Размеры кольца обычно принимают следующими: внутренний диаметр — 0,8—1,2 м, толщина стенки бетонного колодца — 10—12 см, железобетонного — 6—8 см, высота кольца — 0,7—1,2 м (+)

Устройство ствола из заводских ж/б колец поэтапно:

• Выполняют разметку ствола, согласно которой грунт выбирается на высоту кольца.
• В шахту устанавливают первое ж/б кольцо с режущей нижней кромкой.
• По верхнему стыку вдоль фальца укладывают пропитанный битумом или просмоленный шнур Ø1 см.
• Поверх первого кольца устанавливается второе, стык элементов обрабатывается бетонным раствором.
• Под нижним кольцом с двух противоположных сторон подкапывают грунт саперной лопатой или обычной совковой сестрой с укороченным черенком. Но сначала выбирают и подают наверх грунт из середины выработки.
• В углубления устанавливают чурки или подобные приспособления равной высоты.
• Подкапывают под кольцом со сторон, перпендикулярных предыдущим. В углубление помещают чурки.
• По аналогии проводят подкопы под оставшейся частью кольца и выбирают грунт внутри выработки.
• Из-под полностью подкопанного кольца выбивают чурки. Под собственным весом кольцо оседает.

Согласно описанной схеме действуют до полного погружения второго кольца, поверх которого водружается третье. Приведенному алгоритму следуют до тех пор, пока не появится подземная вода, и проходка не внедрится в водоносный пласт на достаточную глубину.

Грязную воду откачивают из шахты, используя насосную установку . После этого обустраивают дно и сооружают оголовок с глиняным замком, отмосткой. Перед устройством замка верхние кольца оборачивают полиэтиленом, чтобы сезонные подвижки промерзающих пород не повредили ствол колодца.

Выполнив бетонирование последнего нижнего кольца, нужно откачать из колодца всю воду, затем уложить слои донного фильтра и обустроить оголовок

Бетонные кольца крепят между собой накладками из полосового металла. Накладки устанавливают на каждом стыке в 3 или 4 точках по окружности. Для крепления накладок в стенках колец должны быть пробурены отверстия. Самодельные кольца лучше скрепить замонолитченными в стенки стальными стержнями с петлями на краю.

Соединение колец производят стальными скобами, накладками из полосовой стали шириной 40—60 мм и толщиной —10 мм, стальными стержнями (+)

Чтобы защитить колодец от просачивания грунтовых вод и засорения, вовнутрь устанавливают пластиковую вставку .

Вариант #3 — устройство сруба деревянного колодца

Оптимальный материал для строительства сруба – дуб, подводная часть которого прослужит около века, а надводная не менее 25 лет. Пригодна древесина вяза, лиственницы, ольхи, для сооружения надводной части вполне подойдет сосна.

Строят их в основном погружным методом, заглубляя по мере наращивания сруба сверху. Распространенная технология в точности повторяет способ устройства колодца из бетонных колец. Наращивание снизу и строительство со дна сложнее и опаснее, потому применяются реже.

Сооружение деревянного колодца напоминает строительство избы в миниатюре. Желающим знать, как правильно сделать сруб для деревянного колодца, стоит ознакомиться с классическими способами формирования врубок.

Соединяют пластины или бревна в углах врубками «в лапу» с коренным шипом. Венцы прошивают нагелями. Для сохранения формы сруба в период погружения его временно обивают досками с внутренней стороны.

Рубят стены колодца из свежесрубленных бревен с влажностью 80-90%, т.к. такие брёвна легче обрабатываются и в собранном виде подвержены меньшей деформации

Со дна шахты деревянный колодец строят, если глубина выработки не планируется более 6 м и стенки вырытой шахты не угрожают обвалами. При необходимости исключить поступление верховодки, деревянный колодец снаружи обивают шпунтованной доской на уровне ее появления и установления.

Если строительных навыков нет, то лучше доверить работу профессионалам. Заранее необходимо оговорить с исполнительной бригадой возможные варианты подготовки выборки и расценки на копку колодца .

Мы привели лишь базовые способы строительства колодца. На деле вариантов сооружения больше, описанные схемы могут комбинироваться. Однако предложенной информации вполне достаточно для успешного устройства индивидуального источника водоснабжения.

В некоторых случаях отсутствует возможность подключения частного дома к централизованному водопроводу. Основная причина такой ситуации – значительное удаление участка с жилой постройкой от коммуникаций. Для того чтобы обеспечить дом или дачу питьевой водой, потребуется обустроить колодец своими руками. Такое решение является наиболее подходящим, так как не требует вмешательства спецтехники и больших финансовых затрат.

Строительство колодца: какой выбрать – шахтный или трубчатый

Выбор варианта водоснабжения для загородного участка зависит от многих факторов. В первую очередь необходимо определить расход воды, соответствующий потребностям в конкретном случае. Существует два распространенных варианта водоснабжения дома, который невозможно подключить к централизованной коммуникации.

Первый из них – скважина, то есть трубчатый колодец. Однако такой вариант не подходит для самостоятельной установки, так как требует задействования специального бурового оборудования. В свою очередь, шахтный колодец вполне реально организовать самостоятельно. Причем для этого не требуются профессиональные навыки. Чтобы сделать колодец такого типа достаточно просто следовать инструкции.

Для организации колодца подходящей конструкции необходимо сначала ознакомиться с факторами, влияющими на выбор водоснабжения. Ключевым из них является глубина залегания водоносного слоя. Она может быть разной и зависит от индивидуальных особенностей местности, на территории которой располагается дачный участок.

Также важным фактором, определяющим тип будущего водоснабжения, является вид грунта. Например, если почва очень каменистая, то бурение скважины (трубчатого колодца) вызовет определенные затруднения. В таких случаях рекомендуется выкопать шахтную разновидность.

Перед началом установочных работ и покупкой необходимого материала и оборудования рекомендуется заранее определить суточную норму воды. Данная цифра должна соответствовать вашим потребностям, поэтому она определяется в зависимости от региона, количества проживающих человек и других, второстепенных факторов. После расчета потребления жидкости подбирается наиболее подходящий вариант водяного насоса для колодца.

Важно знать, что существует три водоносных слоя, однако чаще всего используется средний. Этот факт объясняется тем, что верхний слой содержит воду, которая отличается крайне низкими качественными характеристиками, поэтому является непригодной для питья. Это связано с тем, что в него попадают осадки в виде дождя и талого снега.

В свою очередь, самый глубокий слой, который называется артезианским, содержит чистую, качественную воду. Однако стоимость бурения скважины, способной осуществлять забор жидкости из него, слишком высока. Обслуживание такого колодца является дорогостоящим. Таким образом, самым подходящим вариантом является средний водоносный слой.

Стандартная глубина скважин колеблется в пределах от 10 до 20 м. В некоторых ситуациях (из-за особенностей местности) установка обычного колодца является попросту невозможной. Это вынуждает хозяев дачных участков обращаться за помощью к специалистам, использующим буровую технику.

В остальных случаях рекомендуется устанавливать шахтную разновидность, которая является наиболее приемлемой. В случае необходимости можно воспользоваться услугами профессионалов. Цена копки колодцев с кольцами (общая сумма) может быть разной. Она зависит от количества элементов, их габаритов, а также от расценок компании, которая занимается работой такого рода.

Обратите внимание! Трубчатая скважина отличается от колодца небольшим диаметром, соответствующим показателю сечения бура. Данная характеристика влияет на сложность самостоятельной организации такого варианта на участке.

Использование трубчатого колодца имеет еще один минус, который в некоторых случаях является довольно существенным. Работа скважины зависит от качества подачи электроэнергии. Поэтому, если в вашем доме постоянно происходят перебои с электричеством, лучше отдать предпочтение обычному колодцу.

Колодец своими руками: конструктивные составляющие

Буровое оборудование может быть задействовано в том случае, если грунт является труднопроходимым (скалистый или полускальный). Обустройство колодца на даче своими руками является возможным, если почва на участке относится к одному из следующих типов:

• песок;
• супесь;
• глина;
• суглинок.

Специалисты рекомендуют перед монтажом колодца подробно изучить его конструкцию и отдельные составляющие. Рассмотрим, что входит в состав шахтной водозаборной разработки. Нижняя часть, которая выполняет забор жидкости, называется водоприемной. В случае если запас водоносного слоя способен удовлетворить нужды потребителей, то тогда вода поступает только через днище колодца. Однако, если ресурс пласта недостаточно велик, стенки подвергают перфорированию, что увеличивает приток жидкости.

Следующей составной частью любого колодца является ствол. Этот сегмент берет свое начало от поверхности и заканчивается у дна (на уровне воды в скважине). Такая труба монтируется из различных материалов. Наиболее распространены для колодца железобетонные кольца, монолитный бетон, а также кирпич. В некоторых случаях для этих целей используют дерево.

Ствол скважины обязательно должен соответствовать определенным характеристикам. Например, очень важно, чтобы он был герметичным. В противном случае возможно загрязнение питьевой воды осадками и химическими соединениями, которые содержатся в почве.

Еще одна часть скважины – оголовок. Данная конструкция располагается над землей и напоминает небольшой домик. Функция этого элемента заключается в защите скважины от низкой температуры в зимний период, а также предохраняет ее от попадания атмосферных осадков.

Оптимальная высота для данного сооружения составляет приблизительно 0,8-0,9 м, а минимальная – 60 см. Строить домик ниже последней величины попросту не имеет смысла, так как он будет вызывать неудобства при эксплуатации. Оголовок состоит из крышки, которая защищает воду в колодце, и подъемного механизма (для ведра). Последний может быть как ручным, так и автоматическим, что зависит от предпочтений хозяев участка.

Полезная информация! Цена копки колодца вручную за метр колеблется в пределах от 1000 до 2000 руб.

Место стыковки оголовка со стволом нуждается в организации защитного сооружения из глины. Его называют глиняный замок. Он располагается по периметру и выполняет функцию барьера для сточных и талых вод, которые могут находиться на поверхности почвы. Глубина такого сооружения должна быть ниже, чем уровень промерзания грунта, а ширина – приблизительно 0,5 м.

Классификация колодцев по водоприемной части

Еще одним параметром, на который стоит обратить внимание, является вариант расположения водозаборного сегмента в пласте. В зависимости от степени погружения в слой, содержащий воду, этот элемент может быть:

• несовершенным;
• совершенным;
• совершенным с зумпфом.

В первом случае водоприемный элемент частично погружается в пласт с водой. Несовершенная разновидность водоприемника осуществляет забор жидкости через дно. Выкопать колодец под ключ такого типа проще всего. При необходимости используется боковая перфорация. В свою очередь, совершенный вариант водозаборной части проходит через весь пласт жидкости и располагается на твердом дне. Поступление жидкости осуществляется через боковую перфорацию, после чего с помощью насоса она транспортируется на поверхность.

Насосы бывают поверхностными и глубинными. Они классифицируются в зависимости от расположения. Цена глубинных насосов для колодца выше, так как они являются более мощными.

Отдельно стоит сказать о водозаборном элементе, включающем в свою конструкцию зумпф. По своему строению он сильно напоминает предыдущий элемент. Основное отличие заключается в том, что он оснащен зумпфом, который выполняет функцию резервуара. Таким образом, появляется возможность запаса жидкости, что очень удобно в некоторых случаях.

Разновидности бетонных колец для колодцев: размеры, цена

При обустройстве колодезного ствола чаще всего используются именно бетонные кольца. Целесообразность их применения обусловлена высокими техническими характеристиками материала. Бетон имеет хорошую прочность, которая достигается за счет армирования стальными прутьями. Минимальный диаметр этих изделий составляет 1 см.

Долговечность, а также устойчивость к низкой температуре и резистентность к влаге – неоспоримые преимущества бетонных колец для колодцев. Цена на эти изделия вполне соответствует их характеристикам.

На сегодняшний день существует несколько разновидностей бетонных колец. Они отличаются по конструкции, размеру и т. п. Перед тем как начать монтаж колодца, специалисты рекомендуют ознакомиться с классификацией изделий более подробно. Рассмотрим наиболее популярные из них.

Стеновые. Используются для монтажа горловины скважины, которая является верхней частью ствола. Важно отметить, что они подходят абсолютно для всех типов колодцев. Наиболее приемлемыми являются стеновые железобетонные кольца для колодцев. Купить такие изделия можно на заводе.

Полезная информация! Для обустройства колодца на загородном участке рекомендуется применять изделия стенового типа. Самым распространенным вариантом в этом случае являются кольца с маркировкой КС-10 (диаметр 1 м) и КС-15 (диаметр 1,5 м).

Доборные. Эти изделия принято эксплуатировать в тех ситуациях, когда обычные кольца не подходят. Они имеют нестандартный размер, что обуславливает особенности их применения.

Железобетонные. Данная разновидность является наиболее распространенной и используется для канализационных, а также дренажных колодцев. Купить такие конструктивные элементы можно на заводе, занимающемся их производством.

Сегодня на строительном рынке можно встретить и другие разновидности железобетонных колец (например, оснащенные днищем). Эти бетонные изделия, независимо от их типа на стадии производства оборудуются специальными пазами. Их функция заключается в том, чтобы предотвратить нежелательное смещение колец после монтажа.

Кольца для колодца: размеры, цена бетонных изделий

Размер этих изделий является ключевой характеристикой при их выборе. Поэтому стоит отнестись со всей серьезностью к расчету необходимого диаметра. Внутренний показатель сечения и высота – две основные цифры, которые указываются производителем в маркировке. А также важным показателем является ширина стенок. Перед тем как купить бетонные кольца для колодца, рекомендуется заранее рассчитать их необходимые габариты.

Статья по теме:

Водоснабжение частного дома из скважины: схема коммуникаций

Пошаговая технология обустройства и подключения коммуникаций на дачном участке.

Как уже говорилось выше, для организации колодца на дачном участке лучше всего подходят кольца диаметром 1 м. Полутораметровые изделия используются реже, однако они тоже довольно востребованы на современном рынке. Выбор диаметра зависит от того, на какой глубине располагается подземный пласт, содержащий воду.

Высота этих изделий может быть разной. Наиболее подходящий вариант для загородного участка – 90 см. ЖБИ кольца колодца с такой высотой очень удобны при монтаже, так как количество швов в этом случае сводится к минимуму.

Важно запомнить, что при покупке бетонных колец необходимо удостовериться в том, из какой марки бетона они выполнены. Для этого нужно проверить техническую документацию, соответствующую этим изделиям. Не рекомендуется приобретать кольца в том случае, если марка бетона ниже М200. Наилучший вариант – элементы, которые при производстве были дополнительно обработаны паром.

Перед тем как купить кольца для колодца, следует выполнить расчет длины ствола, а также выбрать нужный размер его конструктивных составляющих. Стоимость этих изделий может быть разной и зависит от их разновидности и конструктивных особенностей.

Полезная информация! При выборе бетонных колец рекомендуется сравнить их стоимость у разных производителей. Цены на эти изделия могут отличаться в зависимости от поставщика.

Цена ЖБИ колец для колодца диаметром 1 м, которые являются наиболее подходящими для колодезного столба, в среднем составляет 1800 руб. Что касается толщины стенок таких элементов, то она равна 8 см. При этом вес кольца может достигать 640 кг. Минимальный диаметр бетонного элемента такого типа составляет 0,7 м, что, безусловно, влияет на стоимость. Цены на изделия с таким сечением зависят от их высоты и варьируют в пределах от 400 до 1600 руб.

В случае необходимости можно купить Ж/Б кольца для колодца, которые имеют диаметр 2 м. Они являются наиболее дорогостоящими и, кроме того, имеют самую большую массу (около 2300 кг). Цена на такие конструктивные элементы с высотой 0,9 м в среднем составляет 5000 руб.

Какой насос для колодца выбрать – поверхностный или глубинный?

На сегодняшний день все насосы для колодцев подразделяются на две большие группы: поверхностные и глубинные. Вторые еще называют погружными. Таким образом, выбор насосного оборудования производится в зависимости от глубины скважины. Перед приобретением той или иной разновидности рекомендуется более подробно изучить особенности этих устройств.

Поверхностные. Уже из названия становится понятно, где именно монтируются такие насосы. Они могут располагаться в непосредственной близости к колодцу или даже в жилой постройке. Поверхностные насосы для колодцев способны транспортировать жидкость с глубины 7-9 м.

Наиболее распространенный вариант применения такого оборудования – временная добыча воды для участка. А также стоит отметить, что наиболее подходящим для временного насоса является летний период. С помощью такого устройства можно выкачивать жидкость не только из подземного пласта, но и из открытого водоема.

Погружные. Такие насосы опускают непосредственно в колодец. Для безопасного размещения этих устройств используется специальный крепежный трос. Глубинные насосы для колодца осуществляют поставку жидкости с глубины от 9 до 200 м.

При покупке такого оборудования необходимо запомнить, что оно способно функционировать круглый год. Поэтому погружной насос идеально подходит для обеспечения жидкостью участка, на котором постоянно проживают люди. Сегодня можно встретить несколько разновидностей глубинных устройств. Некоторые из них не подходят для частного использования и применяются для водного обеспечения промышленных сооружений.

Обратите внимание! С конструктивной точки зрения, глубинная разновидность насосного оборудования является более сложной. Это связано со спецификой их использования. Такие устройства способны нагнетать довольно высокое давление.

Перед тем как купить погружной насос для колодца, рекомендуется внимательно изучить его технические характеристики. Оборудование должно подходить под предполагаемые условия эксплуатации.

Какой погружной насос для колодца лучше выбрать?

В зависимости от конструктивных особенностей и технических характеристик выделяют несколько основных разновидностей глубинного насосного оборудования. Для того чтобы выбрать наиболее подходящую для организации колодца модель, необходимо ознакомиться с особенностями данных устройств. Рассмотрим их более детально.

Вибрационные. Насосы, которые относятся к данной группе, являются довольно распространенным оборудованием. Производить такие устройства начали в советские времена. Раньше их использовали для орошения грядок. Особенность такого погружного оборудования заключается в том, что его можно устанавливать даже в тех скважинах, которые давно не подвергались очистке.

Вода, которая содержит в больших количествах песок и другие частицы, не может причинить вред вибрационному насосу для колодца. Для водоснабжения дома он вполне подходит, однако имеет некоторые недостатки.

Основной минус такого оборудования – быстрое загрязнение питьевого источника. Вибрация, исходящая от него во время эксплуатации, способна поднимать муть. В результате крупные частицы оседают на дно и постепенно приводят к полному загрязнению источника. Вибрационные модели стоят дешевле всего: их можно приобрести за 1300-2000 руб.

Центробежные. На сегодняшний день наиболее популярная разновидность насосного оборудования, используемая при организации водяных колодцев. Преимуществом такого устройства является высокая производительность. Кроме того, многие владельцы таких насосов отмечают, что их эксплуатационный срок выше, чем у других моделей.

При использовании погружного центробежного насоса для колодца не стоит переживать о быстром засорении источника. Такое устройство практически не создает вибрационных воздействий и, соответственно, шума. Центробежные модели также славятся плавной подачей жидкости, однако имеют слабый напор.

Их главным недостатком принято считать невозможность использования в загрязненном колодце. Приобрести такую модель можно за 7-10 тыс. руб. Самым популярным представителем данной группы является устройство от компании Водолей. Насос для колодца такого типа имеет различную стоимость в зависимости от разновидности. Ценовой диапазон в этом случае составляет 7-20 тыс. руб.

Вихревые. Устройства, относящиеся к данной группе, транспортируют воду посредством работы колеса, оснащенного специальными лопатками. Вихревые модели насосного оборудования отличаются высокой производительностью. Напор, который они создают во время эксплуатации, в 3-9 раз превышает аналогичный показатель центробежного устройства.

Главным минусом вихревых моделей является их сильная чувствительность к загрязненным источникам воды. По этому показателю они опережают даже центробежные модели. Для организации водоснабжения загородного участка они используются не так часто. Однако они отличаются приемлемой ценой. Насос для колодца глубинный вихревой стоит в среднем 7-8 тыс. руб.

Винтовые. Наименее популярный насос, который относится к глубинному оборудованию. Это объясняется его небольшим эксплуатационным сроком. Детали винтового устройства быстро изнашиваются из-за наличия множества точек соприкосновения. Чаще всего такие насосы применяются для перекачки вязких жидкостей, а не воды.

Купить насос для колодца можно в профильном магазине. Помимо этого, в настоящее время существует возможность оформить заказ через интернет, воспользовавшись поисковой строкой вашего браузера. Перед началом монтажа скважины нужно подготовить необходимые инструменты, рассчитать и приобрести материалы и оборудование. А также потребуется выбрать подходящее место, в котором будет установлен колодец.

Колодец на даче своими руками: выбор оптимального места

В случае если вы выбрали для водоснабжения вашего частного дома или загородного участка колодец, а не трубчатую скважину, то первое, что необходимо сделать, – выбрать подходящее для него место. Рассмотрим правила, которые следует соблюдать при подборе места для скважины.

Обратите внимание! Перед окончательным монтажом рекомендуется выполнить анализ воды из колодца. Существует вероятность, что жидкость окажется низкого качества или, вообще, будет непригодна для питья. Лабораторные анализы проводятся и во время эксплуатации водозаборной конструкции, так как со временем вода в источнике загрязняется.

Колодец обязательно должен располагаться в точке, удаленной от вероятных источников загрязнения. Минимальное разрешенное расстояние от водозаборной конструкции до ближайшей мусорной свалки или выгребной ямы составляет 25 м. Однако специалисты рекомендуют увеличить его в 2 раза, чтобы максимально обезопасить источник воды в скважине от засорения.

В случае необходимости всегда можно воспользоваться услугами специалистов. Профессиональная бригада не только проведет квалифицированную установку водозаборной конструкции, но и определит наиболее подходящее место для нее. Цена колодца под ключ зависит от компании, услугами которой вы хотите воспользоваться. На сегодняшний день стоимость установки 1 кольца в среднем составляет 4000 руб. В стоимость также может входить организация донного фильтра (около 2000 руб.) и монтаж надземного домика (6-6,5 тыс. руб.).

Рекомендуемая дистанция от фундамента жилой или любой другой постройки до скважины – 8 м. Несоблюдение данного правила может привести к серьезным последствиям. Вода, расположенная под землей, способна размыть пласт почвы под фундаментом, что приведет к его ослаблению.

Специалисты советуют обустраивать колодец в наиболее возвышенной точке (по направлению потока вод в почве) на загородном участке. Однако данное правило не является решающим. Это связано с тем, что независимо от того, какое место вы выбрали для обустройства скважины в любом случае вы достигнете подземного источника. Важно запомнить: для того чтобы купить Ж/Б кольца для колодца, необходимо точно рассчитать их количество и габариты. Глубина залегания конструкции может быть разной.

Когда лучше всего заняться обустройством колодца

Перед тем как ознакомиться с инструкцией, которая поможет ответить на вопрос о том, как сделать колодец самостоятельно, необходимо выбрать подходящее для монтажа время. Многие специалисты рекомендуют начать обустраивать скважину поздней осенью. Это связано с тем, что в это время количество атмосферных осадков, выпадающих на почву, сведено к минимуму. Соответственно, и уровень грунтового источника будет ниже.

Безусловно, зимой уровень воды является наименьшим, однако не каждая бригада специалистов работает в этот период. Затруднение заключается в низкой температуре, которая делает почву твердой и труднопроходимой. Цена копки колодца зимой может быть выше, но некоторые бригады готовы за обычную стоимость выполнить всю необходимую работу.

Весенний период является самым неприемлемым для организации колодца. Это связано с таяньем снега и обильными осадками. В свою очередь, летом засуха может сильно повлиять на уровень грунтовых вод. Таким образом, поздняя осень является наилучшим временем для монтажа скважины на загородном участке.

Как выкопать колодец своими руками: пошаговая инструкция

Обустройство на загородном участке колодца – серьезное мероприятие, которое требует точности и немалых усилий. Работу такого типа невозможно выполнить в одиночку, поэтому потребуется помощь хотя бы еще одного человека. В первую очередь необходимо выкопать яму, в которой будет располагаться бетонное кольцо. Размеры ямы, естественно, должны соответствовать диаметру изделия.

Грунт, который содержит большое количество камней, необходимо разрыхлить с помощью лома. Удаление почвы из ямы производится с помощью простой конструкции – треноги с ведром, располагающимся на веревке. После того как яма нужной глубины будет готова, следует придерживаться определенной последовательности действий.

Вначале укладывается первое бетонное кольцо для колодца. Размеры этого элемента могут быть разными и подбираются в зависимости от индивидуальных особенностей почвы, высоты столба и личных пожеланий хозяев. Далее необходимо с помощью лопаты постепенно убирать почву под кольцом, что позволит опустить его на нужную глубину.

Обратите внимание! Специалисты рекомендуют использовать в качестве первого кольца изделие с конусообразными заострениями. Такой элемент опустится гораздо быстрее на нужную глубину.

Необходимо, чтобы кольцо достаточно погрузилось в грунт и сравнялось с уровнем земли. Затем нужно установить поверх первого кольца следующий элемент и возобновить работу по углублению. Процедура выполняется до тех пор, пока второе изделие не сравняется с уровнем почвы. Так производится постепенный монтаж ствола колодца.

Цена колец для колодца – основная доля затрат, которые вам придется оплатить при самостоятельной организации скважины. Как правило, за 8 часов работы можно уложить примерно 3 кольца. Укладка отдельных элементов, образующих ствол, и их углубление производятся довольно просто, если выполнять все действия правильно.

Далее необходимо достигнуть водосодержащего пласта, о чем сигнализирует появление небольших струек на стенках, а также снижение температуры. После этого потребуется углубиться еще на несколько метров. На следующем этапе следует уложить слой щебня на дно ствола. Он будет выполнять очень важную функцию – фильтровать воду. Для удобства строительства скважины рекомендуется приобрести специальную лестницу с зацепами. Она также пригодится во время ремонта или профилактической очистки дна. Купить лестницу для колодца можно за 2-5 тыс. руб.

Как самостоятельно укрепить швы колодца: алгоритм действий

После обустройства столба скважины необходимо подумать об укреплении швов между бетонными кольцами. Для этого можно использовать разные материалы, но специалисты советуют применять куски льняного каната. Это связано с его экологическими качествами, а также хорошей прочностью. Если вы не уверены в своих силах, то тогда рекомендуется обратиться к профессионалам и заказать колодец на даче под ключ.

Далее необходимо замазать щели (с уложенными в них канатами) специальным раствором. Для его приготовления используются такие составляющие, как:

• песок;
• цемент;
• стекло (жидкое).

Подобная замазка для швов является наиболее целесообразным вариантом. После ее застывания обеспечивается хорошая гидроизоляция швов. Причем материал является абсолютно нейтральным и не выделяет при контакте с водой вредных химических соединений.

Стоит отметить, что в случае необходимости можно использовать для укладки кольца, выполненные из пластика. Они плотно стыкуются между собой, образуя надежный ствол, который не нуждается в укреплении швов и их замазке. Купить пластиковый колодец или отдельные его элементы можно в интернете, оформив заказ на сайте любой компании.

Далее необходимо провести термоизоляцию верхних колец. Для этого потребуется вырыть по их периметру яму. Рекомендуемая глубина для такого котлована составляет 1 м. Затем нужно защитить верхние элементы ствола колодца от воды, которая содержится в наружных слоях почвы. Этот процесс производится с помощью битумной мастики.

После этого необходимо заполнить углубление вокруг верхних колец термоизоляционным материалом. Остается только засыпать котлован глиной, которая будет предохранять колодец от атмосферных осадков, впитывающихся в почву.

Полезная информация! Наиболее доступным и дешевым вариантом термоизоляции является пенопласт.

Обустройство колодца и донного фильтра своими руками

После укрепления стенок колодца и его гидроизоляции у поверхности следует заняться обустройством оголовка. По периметру бетонной шахты нужно уложить щебенку. Слой этого материала должен удаляться от оголовка примерно на 1 м (со всех сторон). После этого рекомендуется утрамбовать щебень как можно плотнее. Отмостку можно выполнить из цемента, однако щебень является более простым решением.

После этого потребуется монтаж защитной конструкции (домика). Если для транспортировки воды применяется насосное оборудование, то тогда шахту можно полностью закрыть с помощью крышки люка колодца. Купить это изделие можно по вполне приемлемой стоимости. Цена на крышки колеблется в пределах от 400 до 4000 руб.

Далее необходимо позаботиться о том, чтобы вода очищалась естественным путем. Для этого нужно обустроить донный фильтр. Его конструкция зависит от особенностей подземного источника. Например, если скорость поступления воды высокая, то тогда на дне будет появляться большое количество жидкой грязи. В такой ситуации следует уложить деревянные доски с перфорацией, а уже потом – фильтр из щебня или гравия.

Рекомендуемый состав донного фильтра включает в себя 3 слоя. Первый из них выполняется из наиболее мелкой фракции материала и имеет толщину 10 см. Средний и верхний слои имеют такую же толщину. Второй пласт выкладывается из более крупных камней, а последний – из самых больших. Дренаж такого типа способствует эффективному очищению воды.

При желании можно купить дно колодца в готовом виде. Существует множество вариантов этого изделия, позволяющих подобрать элемент необходимой конструкции для конкретного случая. Стоимость днищ варьирует в пределах от 1 до 5 тыс. руб. Готовые днища содержат впадину для организации фильтра.

Как провести воду в дом из колодца самостоятельно

Многих людей интересует вопрос о том, каким образом осуществить проводку воды в жилую постройку. Это мероприятие выполняется довольно просто. Вначале потребуется проделать два отверстия (в оголовке и на входе в жилую постройку). При необходимости на выходе трубы из колодца можно воспользоваться скважинным адаптером.

Обратите внимание! В случае проводки воды в дом необходимо отказаться от открытого варианта скважины. Специалисты рекомендуют заранее купить крышку для колодца.

Необходимо вырыть траншею, соответствующую ходу пластиковой трубы. Для того чтобы вода в коммуникации не замерзла, требуется уложить вместе с линией электрокабель, который будет греть ее.

Затем коммуникация проводится в жилую постройку. Важно запомнить, что место ее входа в фундамент требует утепления. Далее устанавливается щиток с автоматическими выключателями. Само подключение рекомендуется выполнять в последнюю очередь, после монтажа автоматики.

Стоит отметить, что в случае необходимости можно заказать водоснабжение частного дома из колодца под ключ. Многие компании не только занимаются обустройством скважин, но и предоставляют услуги по проводке коммуникации в дом.

Как сделать домик для колодца своими руками: рекомендации

Заключительным этапом строительства скважины является ее защита от низкой температуры и атмосферных осадков. Для этих целей принято обустраивать специальную конструкцию, которая называется домик для колодца.

Необходимость данного решения обусловлена таким фактором, как близкое расположение уровня воды к поверхности. Вследствие этого существует вероятность замерзания воды в колодце зимой. Готовый домик утепляется с помощью любого доступного теплоизоляционного материала: пенопласта, минваты и т. п.

На сегодняшний день существует два типа колодезных домиков: открытые и закрытые. Первые из них предполагают монтаж навеса на опорах. Люк шахты в этом случае закрывается пластиковой крышкой для колодца. Купить такое изделие рекомендуется в профильном магазине, а также можно оформить заказ через интернет. Рассмотрим особенности обеих конструкций и алгоритм действий по их монтажу над колодезной шахтой.

Открытый колодезный домик. Его обустройство имеет некоторые особенности. Например, навес должен быть немного шире шахты скважины, чтобы защищать источник от атмосферных осадков. Стоит отметить, что открытые конструкции монтируются гораздо проще, чем закрытые. Однако такой домик не сможет защитить источник от замерзания, когда температура на улице опустится ниже нуля.

Сборка колодезного домика такого типа начинается с отделки оголовка деревом или декоративным камнем. Затем на опоры устанавливается навес, изготовленный из металла или досок. Люк колодца закрывается специальной крышкой (деревянной или пластиковой).

Именно таким образом производится строительство колодезного домика своими руками. Фото декоративных колодцев на даче позволят визуально оценить все преимущества данного решения. Поэтому перед началом работы специалисты рекомендуют тщательно изучить варианты конструкции и декора.

Закрытый колодезный домик. Наиболее распространенный вариант этого типа имеет двускатный навес, закрытый со всех сторон. Рассмотрим, как выполняется сборка закрытого декоративного колодца своими руками. В первую очередь необходимо присоединить края будущего двускатного навеса. Эта операция выполняется от конька к углам площадки.

После монтажа каркаса требуется установить его на оголовок скважины. Далее герметизируют выбранным материалом центральную часть. Для того чтобы оставить доступ к воде, потребуется обустройство небольшого люка. Затем на опоры монтируется ворот.

На следующем этапе нужно заделать торцевые стенки и обе стороны крыши, формирующие скаты. Оставшаяся дверца для удобного использования оснащается ручкой. Специалисты рекомендуют защитить грани кровли. Это осуществляется с помощью любого подходящего гидроизоляционного материала.

Полезная информация! Для декора домика можно использовать любые подходящие материалы, например, гибкую черепицу.

При желании можно купить домик для колодца готовый. Разнообразие выполненных конструкций позволит каждому выбрать необходимый вариант под свой вкус.

Таким образом производится строительство, а также отделка колодца своими руками. Данное мероприятие не является простым, поэтому рекомендуется заранее продумать все этапы, выполнить чертеж скважины и смету на расходы. Это позволит оценить целесообразность самостоятельного обустройства колодца.
