Внесены в Государственный реестр средств измерений РФ под № 63558-16

Спектрометры предназначены для проведения количественного элементного анализа по атомным спектрам поглощения и эмиссии и, в первую очередь, для определения содержания металлов (до 70 элементов) в растворах их солей: в природных и сточных водах, в растворах-минерализатах консистентных продуктов, технологических и прочих растворах.

Области применения

• Контроль объектов окружающей среды (воды, воздуха, почв)
• Анализ пищевых продуктов и сырья для их производства
• Агрохимия
• Медицина и фармакология
• Геология и геохимия
• Химическая, нефтехимическая, металлургическая и другие отрасли промышленности
• Научные исследования

Варианты исполнения

Квант 2м1 — спектрометр одноламповый

Квант 2мт — спектрометр с шестиламповой автоматически юстируемой турелью

Особенности

• Атомизация пробы в пламени
• Определение 70 химических элементов
• Абсорбция и эмиссия
• Приставка с проточно-инжекционным концентрированием обеспечивает повышение чувствительности в 10…20 раз
• Встроенный ртутно-гидридный генератор для определения следов элементов, образующих летучие гидриды
• Пределы обнаружения от 0,05 мкг/л
• Электрические и пневматические компоненты ведущих мировых фирм
• Оптические элементы из высококачественных материалов
• Автоматический монохроматор

Технические характеристики

Спектрометры Квант-2м1 и Квант-2мт могут комплектоваться ртуть-гидридными системами, блоками проточно-инжекционного концентрирования БПИ-03  или БПИ-02, устройством подачи пробы в пламя (автосэмплером) УВО-03М.

Рабочие параметры и метрологические характеристики

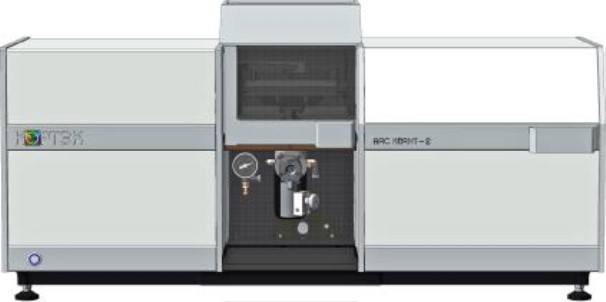

Спектрометры атомно-абсорбционные КВАНТ-2, мод. КВАНТ-2А, КВАНТ-2АТ

Изделие зарегистрировано в Госреестре под номером 17991-04

Назначение и область применения

Спектрометры атомно-абсорбционные «КВАНТ-2» (далее, спектрометры), предназначены для измерения массовой концентрации элементов в различных типах вод, в пищевых продуктах и продовольственном сырье, в биологических объектах, воздухе, почвах, в продукции химической, нефтехимической и металлургической промышленности.

Спектрометры применяют в лабораторных условиях.

Описание

Основу реализуемых с помощью спектрометра методов элементного анализа составляет индивидуальный характер спектров излучения и поглощения различных атомов. Пламенный атомизатор превращает анализируемый раствор в атомный пар. Мерой концентрации является:

— при атомно-абсорбционном методе анализа — оптическая плотность пара на одной из линий резонансного поглощения определяемого элемента; просвечивание пара осуществляется с помощью лампы с полым катодом (ЛПК);

— при атомно-эмиссионном методе анализа — интенсивность излучения пламени на длине волны, соответствующей одной из линий испускания определяемого элемента.

Спектрометр может работать в следующих режимах:

— атомно-эмиссионном (АЭ);

— атомно-абсорбционном с непосредственным вводом пробы в пламя (АА);

— атомно-абсорбционном с ГРГ (АА ГРГ);

— атомно-абсорбционном с ПИК. (АА ПИК).

Спектрометр имеет две модификации (модели), отличающиеся способом установки ЛПК. В модели «КВАНТ-2А» замена и юстировка ЛПК производится вручную. Модель «КВАНТ-2АТ» снабжена шестиламповой турелью, замена и юстировка ЛПК осуществляется по команде компьютерной программы.

Спектрометр состоит из следующих составных частей:

— атомизатора, предназначенного для перевода анализируемого образца (раствора) в аналитически активную форму — атомный пар;

— оптической системы, предназначенной для измерения оптической плотности атомного пара или интенсивности излучения пламени;

— системы регистрации и обработки сигнала.

Управление работой спектрометра, выбор и установка оптимальных условий измерения, а также обработка полученных результатов, их архивация, хранение и вывод на печать осуществляются персональным компьютером и специализированным профаммным обеспечением. Программа производит тестирование различных элементов прибора, оперативное обнаружение неисправностей, а таюке поддерживает реализацию аналитических методик для конкретных видов анализов.

Основные технические характеристики

Спектральный диапазон 190 800 нм;

Спектральное разрешение________- 0,5 нм;

Диапазон измерения оптической плотности — — О 3 Б;

Основная относительная погрешность при измерении оптической плотности на длине волны 422,7 нм:

— в диапазоне от О до 0,75 Б — не более 0,01 Б

— в диапазоне от 0,75 до 1,5 Б — не более 1,5 %

— в диапазоне от 1,5 до 3 Б — не более 3 % Аналитические характеристики спектрометра приведены в таблице.

Показатели надёжности:

средняя наработка на отказ, часов, не менее средний срок службы, лет, не менее__

— 2000

— 10

Габаритные размеры спектрометра, мм, не более Масса спектрометра, кг, не более__

— 1095x560x435 мм — 70

Знак утверждения типа

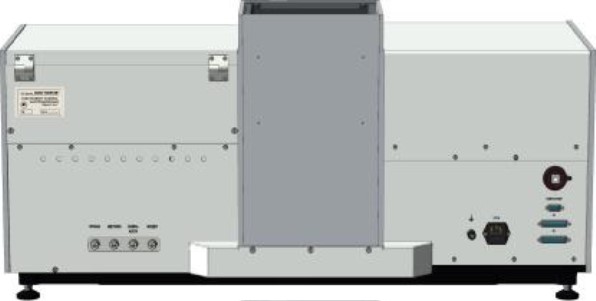

Знак утверждения типа наносят на специальную табличку, расположенную на задней панели спектрометра, методом штемпелевания (шелкографии, наклейки) и на титульные листы формуляра и руководства по эксплуатации методом печати.

Комплектность

Поставляется по требованию Заказчика

1)

Поставляется по требованию Заказчика

Поверка

Поверка спектрометров осуществляют в соответствии с документом «Спектрометр атомно-абсорбционный «КВАНТ-2» Методика поверки ГКНЖ ЗО.ОО.ОООМП», согласованным с ЩИ СИ ВНИИОФИ в апреле 2004 г.

Основные средства поверюг государственные стандартные образцы состава раствора ионов металлов с фаницами относительной погрешности концентрации ±1% при доверительной вероятности 0,95..

Межповерочный интервал — 1 год.

1) 2)

Нормативные документы

гост 12997 Изделия ГСП. Общие технические условия Технические условия ТУ 4434-030-29903757-2004 ГКНЖ.30.00.000.

Заключение

Тип «Спектрометры атомно-абсорбционные «КВАНТ-2» моделей КВАНТ-2А и КВАНТ-2АТ» утвер>кден с техническими и метрологическими характеристиками, приведенными в настоящем описании типа, метрологически обеспечен при выпуске из производсгеаи в эксплуатации согласно поверочной схеме.

109

К сожалению, комментарии пока что отсутствуют. Вы можете быть первым. Оставить комментарий:

Kвант-2А. Эмиссионный и адсорбционный спектрометр с атомизацией в пламени (пропан/воздух, ацетилен/воздух, ацетилен/закись азота). Сохранение в памяти и автоматическая установка параметров настройки и результатов калибровки. Поджиг, установка расходов газов, контроль за безопасностью работы — проводится автоматически.

Спектрометр КВАНТ-2А предназначен для проведения количественного элементного анализа по атомным спектрам поглощения и испускания и, в первую очередь, для определения содержания металлов (до 70 элементов) в растворах их солей: в природных и сточных водах, в растворах — минерализатах консистентных продуктов, технологических и прочих растворах. Основные области применения спектрометра — контроль объектов окружающей среды (воды, воздуха, почв), анализ пищевых продуктов и сырья для их изготовления, медицина, научные исследования.

Спектрометр позволяет реализовать следующие режимы:

• атомно — абсорбционный;
• атомно — абсорбционный с ртутно-гидридным генератором;
• атомно — абсорбционный с проточно-инжекционным концентрированием;
• атомно — эмиссионный;

Варианты исполнения:

• Одноламповый с ручной установкой длины волны
• С шестиламповой турелью и автоматическим монохроматором

Квант-2А с пламенной атомизацией (снят с производства).

Предназначен для количественного определения примесей металлов в жидких пробах различного происхождения и состава по атомным спектрам поглощения и эмиссии.

Одноламповый, с автоматической настройкой монохроматора на заданную длину волны, замена и юстировка спектральных ламп производится оператором вручную.

Определяет до 70 химических элементов. Пределы обнаружения от 0,05 мкг/л.

Квант-2м с пламенной атомизацией.

Спектрометр Квант-2м предназначен для количественного определения примесей металлов в жидких пробах различного происхождения и состава по атомным спектрам поглощения и эмиссии.

Квант-2АТ с пламенной атомизацией.

Спектрометр Квант-2АТ предназначен для количественного определения примесей металлов в жидких пробах различного происхождения и состава по атомным спектрам поглощения и эмиссии. С автоматически юстируемой шестиламповой турелью и автоматическим монохроматором. Определяет до 70 химических элементов. Пределы обнаружения от 0,05 мкг/л.

Квант-2м ГРГ с пламенной атомизацией со встроенной гидридной системой.

Спектрометр Квант-2м ГРГ предназначен для количественного определения примесей металлов в жидких пробах различного происхождения и состава по атомным спектрам поглощения и эмиссии.

В состав спектрометра включена встроенная гидридная система для проведения количественного элементного анализа по атомным спектрам поглощения гидридообразующих элементов, таких, например, как мышьяка, сурьмы, селена, теллура, а также ртути.

Квант.Z с электротермической атомизацией

Электротермическая атомизация пробы в быстро нагреваемой графитовой трубчатой кювете, с коррекцией спектральных помех основанной на использовании обратного эффекта Зеемана.

Преднозначен для количественного определения элементов в жидких пробах различного происхождения и состава на уровне долей нг/л (ppt.)

Быстрый нагрев графитовой кюветы обеспечивает разделение во времени процессов атомизации и удаления атомного пара из аналитического объема. В результате амплитуда сигнала зависит только от количества элемента в пробе, но не зависит от компонентов матрицы и параметров переноса. Программа нагрева печи длится 20-30 с (испарение — 10 с, пиролиз — 5-10 с, атомизация — 1 с, очистка — 2 с), что близко к производительности пламенной атомно-абсорбционной спектрометрии.

МГА-1000 с электротермической атомизацией

Электротермическая атомизация пробы в нагреваемой графитовой трубчатой кювете с платформой Львова , с коррекцией неселективных спектральных помех, основанной на использовании эффекта Зеемана.

Предназначен для измерения содержания элементов в широком круге объектов. Наибольшей эффективностью данный прибор обладает при анализе проб со сложным матричным составом: морские воды, кровь, моча. Возможен прямой анализ проб без предварительной подготовки.

МГА-915 МД с электротермической атомизацией
