Стабилизатор напряжения ресанта 13 5 квт инструкция

Описание

Ресанта СПН-13500 — компактный стабилизатор для работы в сетях с пониженным напряжением

Стабилизатор Ресанта СПН-13500 поможет уберечь от выхода из строя различную бытовую или офисную технику, используемую в электрической сети с нестабильным напряжением. Устройство отлично справляется с любыми перепадами тока, будь то продолжительные спады и подъемы или кратковременные скачки, обеспечивая на выходе ровный синусоидный сигнал, необходимый для корректной работы электроприборов. Схема стабилизатора оптимизирована для эксплуатации в сетях с низким напряжением, что позволит пользоваться током, даже если напряжение упадет до 90 В. Конструкция устройства проста и удобна, поэтому вы без труда сможете подключить его самостоятельно, не прибегая к помощи электрика. И хотя кому-то использование стабилизатора может показаться неоправданным, на самом деле проблема перепадов напряжения весьма актуальна, а в небольших населенных пунктах или деревнях может стоять особенно остро. Крупные мегаполисы в результате недоброкачественного обслуживания электросетей, приводящего к поломкам, чаще всего страдают от резких перепадов тока, в то время как в малых городах и загородной местности наряду с ними возможны и регулярные длительные понижения или повышения напряжения. Причем, чем дальше ваш дом находится от подстанции, тем ниже оно может опускаться. Чтобы надежно защитить технику от повреждений, рекомендуется приобрести качественный стабилизатор, а в случае проживания вдали от мегаполисов стабилизатор для использования в сетях с низким напряжением. Это позволит сэкономить денег на ремонте вышедших из строя электроприборов и обезопасить себя от отсутствия электричества вообще, так как при сильном спаде напряжения без специального устройства бытовые приборы работать просто-напросто не будут.

Как выбрать подходящий стабилизатор?

Итак, вы все-таки решились на покупку стабилизатора, но зайдя в магазин обнаружили там не то чтобы несколько вариантов, а число приближающееся к сотне. И ладно бы это были схожие модели от разных производителей, а здесь имеются и различные типы конструкции, и габариты, и исполнение, и множество других характеристик. Как не потеряться среди столь существенного выбора и найти для себя наиболее подходящий вариант? Для начала стоит определиться с задачами: где вы будете использовать устройство, будете ли подключать все электроприборы, имеющиеся в помещении, или только их часть, однофазная или трехфазная сеть и так далее. После этого нужно произвести анализ тока в электросети и вычислить предполагаемую нагрузку. Исходя из этих данных вы сможете без труда подобрать оптимальный стабилизатор под свои задачи, а широкий ассортимент, производимых устройств уже не покажется столь пугающим.

Основным параметром тока, который нас интересует, как несложно догадаться, будет напряжение. Именно его корректирует прибор, подгоняя под те самые 220 В, необходимые для нормальной работы техники. Для измерения напряжения в сети потребуется такое устройство как тестер, причем нам необходимо узнать не сколько текущий показатель, сколько минимальное и максимальное значение, желательно в наиболее протяженном по времени периоде. Оптимальным будет произвести несколько замеров в наиболее активное время потребления электричества в доме, например, утром, вечером и в праздники, а также в наименее активное: днем и ночью. Это позволит вычислить диапазон, в котором придется работать стабилизатору, и подобрать наиболее подходящий.

Следующим моментом, который способен повлиять на ваш выбор, является наличие или отсутствие в сети коротких импульсных всплесков, ведь одни устройства смогут с ними справиться, а другие нет. Получить наиболее точные данные позволит цифровой анализатор, но так как, в отличие от тестера, подобный прибор нечасто встречается дома, то для идентификации резких скачков напряжения вы можете воспользоваться косвенными методами анализа. Если нередко бывают ситуации, когда лампочки резко меняют свою яркость или в электроприборах срабатывают защитные предохранители, то с большой долей вероятности кратковременные перепады имеются, и этот фактор следует обязательно учесть.

И последнее, на что следует обратить внимание, — это суммарная мощность, которую будет потреблять подключенная к стабилизатору техника. Существует два способа определения нагрузки: измерение ее амперметром или сложение паспортной мощности всех устройств. К итоговому значению стоит добавить 20-30% запаса для более плавной работы и возможности подключения дополнительных приборов, и на основании этих данных уже выбирать себе подходящий стабилизатор.

Надежный прибор для небольших нагрузок

Стабилизатор Ресанта СПН-13500 разрабатывался специально для эксплуатации в однофазных сетях с пониженным напряжением, поэтому может работать с перепадами в диапазоне от 90 до 260 В. Это позволит использовать электроприборы даже при экстремально низких значениях, с которыми другие устройства справиться просто не смогут. Стабилизатор будет просто находкой для жителей отдаленных регионов, страдающих от низкого напряжения в сети, ведь подключив технику к розетке с 90 или 100 В ровным счетом ничего не произойдет, так как для работы ей требуется хотя бы 200 В, а подключившись через СПН-13500 вы сможете спокойно ее использовать, при этом не боясь повредить. Единственный момент, что при спаде входного напряжения до 190 В и ниже, будет снижаться и мощность, которая при минимально допустимых 90 В может упасть на половину. Суммарная нагрузка, поддерживаемая стабилизатором, составляет 7,2 кВт чего вполне хватит для питания одного или нескольких устройств. Благодаря высокой скорости срабатывания, прибор отлично справляется не только с длительными изменениями напряжения, но и с короткими скачками.

Устройство может похвастаться отличными техническими характеристиками и бесперебойной работой, и при этом имеет весьма доступную цену, оставляющей далеко позади потенциальных конкурентов. Этого стало возможным добиться благодаря безупречной работе компании-производителя, уверенно обосновавшейся на российском рынке и получившей широкое признание среди потребителей. Ресанта, базирующаяся в Латвии, зарекомендовала себя в качестве одного из лучших производителей электротехнического оборудования, способного уверенно конкурировать как с европейскими и американскими, так и с китайскими брендами.

Быстрая реакция и удобное исполнение

Благодаря применению релейной конструкции с цифровым управлением, стабилизатор отличается высокой скоростью срабатывания, составляющей 20-35 мсек. Такое быстродействие способно остановить самые короткие импульсы, надежно защищая подключенные приборы. Не менее впечатляющим является и высокий КПД, не опускающийся ниже 97%. Единственный слабый момент СПН-13500 — это невысокая точность выходного напряжения, которая может смещаться до 8%, но так как на работоспособности подключаемых электроприборов это никак не сказывается, то точностью вполне можно пренебречь. Сама конструкция устройства основана на силовом автотрансворматоре и нескольких релейных коммутаторах, подсоединенных отводами. При отклонении напряжения от нормы, управляющий микропроцессор посылает сигнал реле, которое в свою очередь производит переключение на подходящую обмотку, стабилизируя ток.

Прибор снабжен несколькими системами защиты, предотвращающими повреждение как схемы устройства, так и подключаемой техники: предохранитель сработает при коротком замыкании, система контроля температуры трансформатора не дает ему перегреваться, отключая подачу тока при разогреве до 70 градусов, а при выходе напряжения за пределы диапазона работы активизируется ещё одна защита, также блокирующая поступление небезопасного электричества.

Стабилизатор выполнен в небольшом металлическом корпусе, снабженным настенным креплением. Такое исполнение позволит удобно разместить устройство в любом доме или офисе, не занимая много места. Подключение к электросети производится посредством клеммной колодки. На передней панели прибора расположены 2 дисплея, отображающих входное и выходное напряжение, светодиоды, индицирующие о включении, срабатывании защиты и задержке, а также кнопка питания. И хотя устройство снабжено системой принудительного охлаждения. Во избежание перегрева трансформатора, не рекомендуется эксплуатация при температуре воздуха выше 45 градусов и влажности более 80%.

Высокая скорость срабатывания, надежная конструкция и удобное исполнение, а также доступная цена, делают Ресанта СПН-13500 одним из лучших маломощных стабилизаторов для работы с пониженным напряжением.

Стабилизатор СПН 13500

Пониженное напряжение в электрической сети встречается в нашей стране довольно часто. Причинами его могут быть как плохое обслуживание линий электропередач, погодные условия, так и использование приборов с неподходящими характеристиками. Решить проблему на месте поможет стабилизатор Ресанта СПН 13500, разработанный в Латвии специально для сетей с пониженным напряжением.

Выбор стабилизатора

Для выбора наиболее подходящего варианта стабилизирующего устройства, необходимо определить несколько моментов:

• область использования устройства;
• количество и характеристики подключаемых приборов;
• параметры используемой электросети;
• предполагаемую нагрузку.

Главным определяющим параметром является напряжение, именно для коррекции его до нужных 220 В и предназначен стабилизатор. Для вычисления диапазона домашней сети необходим тестер, при помощи которого напряжение требуется замерять в различное время суток, в будни и праздничные дни в достаточно протяжённый период времени.

Также при выборе стабилизатора стоит учитывать такой момент, как наличие или отсутствие коротких импульсов. Определить это можно как при помощи специального анализатора, так и косвенно: резкая смена яркости лампочек и частое срабатывание предохранителей свидетельствуют о наличии перепадов, с которыми справляются не все устройства.

Общая мощность потребления определяется суммированием паспортных показателей этого значения всех предполагаемых к подключению приборов. К полученному значению необходимо прибавить запас 20-30 % на случай необходимости дополнительного подключения, а также для обеспечения плавности работы.

Используя эти данные, можно подобрать оптимальный вариант стабилизатора.

Преимущества спн 13500

Стабилизатор спн 13500 предназначен для защиты разнообразной бытовой и офисной техники, подключаемой к сети с нестабильным напряжением электричества. Прибор способен легко справиться как с кратковременными скачками напряжения, так и с длительными отклонениями его от нормы. Оптимизация стабилизатора для использования в сетях пониженного напряжения позволяет использовать электрический ток даже при падении напряжения до отметки девяносто Вольт.

Простота конструкции даёт возможность подключения прибора без обращения за помощью к специалистам, а возможность настенного размещения делает его удобным для использования в помещениях любого размера.

Сфера применения Ресанта СПН 13500 достаточно обширна:

• бытовая техника;
• осветительные системы;
• насосы;
• управляющие блоки систем отопления и водообеспечения;
• лабораторные установки;
• приборы с электрическим двигателем.

Использование стабилизатора необходимо не только для защиты приборов от преждевременного выхода из строя, вызванного проблемами с электричеством, но и в целях предупреждения полного отсутствия электричества в условиях загородного дома, когда при значительных спадах напряжения техника просто отказывается функционировать.

Характеристики

Тип стабилизатора Ресанта СПН 13500 – релейный, что подразумевает ступенчатую коррекцию напряжения посредством подключения силовых реле. Благодаря цифровому управлению конструкции прибор характеризуется высокой скоростью действия, равной примерно 20-35 мсек. Такая скорость срабатывания позволяет останавливать даже очень короткие импульсы, создавая надёжную защиту для подключенной техники.

Коэффициэнт полезного действия прибора составляет девяносто семь процентов, что является не менее впечатляющей характеристикой.

Входящие в конструкцию аппарата защитные схемы предотвращают выход из строя как самого устройства и его важных элементов, так и приборов, подключаемых к стабилизатору.

Минусом аппарата принято считать невысокую точность напряжения на выходе (может сдвигаться до восьми процентов), однако это не оказывает влияния на работоспособность подключенных потребителей. Так, на случай коротких замыканий здесь присутствуют предохранители; а контролирующая температурный режим трансформатора система отключит поступление электричества при достижении семидесятиградусного порога. На случай выхода напряжения из допустимых рабочих границ также предусмотрена защита, призванная заблокировать подачу небезопасного электрического тока.

Исполнение и комплектация

Стабилизатор СПН 13500 представляет собой блок небольших размеров (длина — 305 мм, ширина — 190 мм, высота — 360 мм) в корпусе, выполненном из металла. Прибор имеет настенное крепление, что позволит сэкономить место при размещении в жилом или офисном помещении.

Лицевая панель стабилизатора имеет следующие элементы:

• два дисплея, сообщающих информацию о напряжении на входе и выходе;
• светодиодные индикаторы, подтверждающие включение прибора, срабатывание защитных систем, задержку подачи электропитания;
• кнопку питания.

Также устройство обеспечено охлаждающей системой, однако использовать его при температуре более 45 градусов выше нуля и влажности, превышающей порог 80% , не рекомендуется.

Безопасное использование

Требования безопасности эксплуатации устройства запрещают производить такие действия, как:

• разборку прибора;
• создание перегрузок;
• использование прибора без заземления;
• закрытие отверстий вентиляции в кожухе;
• использование прибора, если у него повреждены соединяющие кабели;
• хранение и эксплуатация агрегата в помещениях, где находятся химически активные или взрывоопасные вещества;
• использование стабилизатора со значительными повреждениями или деформациями.

Также запрещена установка прибора вблизи легковоспламеняющихся предметов – расстояние должно быть не менее 50 см.

Итак, стабилизатор Ресанта СПН 13500 способен обеспечить ровный синусоидный сигнал в условиях пониженного напряжения, а также при его перепадах. Единовременная покупка прибора позволит в итоге сэкономить на ремонте и замене техники, вышедшей из строя в связи с нестабильностью работы электрических сетей в нашей стране.

Источник

Схема подключения стабилизатора напряжения. Пошаговая инструкция. Ошибки и правила.

Стабилизаторы напряжения приобретают не от хорошей жизни, и раз вы это сделали, то у вас, скорее всего уже есть или были проблемы с напряжением.

Стандартный уровень напряжения согласно норм, должен быть 230 вольт (не 220, как многие до сих пор считают).

Когда приобретается маленький аппарат для защиты одного конкретного прибора – компьютер, холодильник, телевизор, котел, то с подключением проблем не возникает.

На стабилизаторе имеется вилка и розетка. Тут разберется даже школьник.

А вот если вы хотите установить мощный аппарат, для защиты электроприборов всего дома одновременно, тогда придется повозиться со схемой подключения.

Помимо самого стабилизатора, вам понадобится ряд дополнительных материалов:

Сечение провода должно быть точно таким же, как и на вашем вводном кабеле, который приходит на рубильник или автомат главного ввода. Так как через него будет идти вся нагрузка дома.

Данный выключатель в отличие от простых, имеет три состояния:

Можно использовать и обычный модульный автомат, но при такой схеме, если понадобится отключиться от стабилизатора, придется каждый раз полностью обесточивать весь дом и перекидывать провода.

Есть конечно же режим байпас или транзит, но чтобы перейти на него, нужно соблюдать строгую последовательность. Подробнее об этом будет сказано ниже.

С данным переключателем, вы одним движением целиком отсекаете агрегат, а дом остается со светом напрямую.

Вы должны четко понимать, что стабилизатор напряжения устанавливается строго до электросчетчика, а не после него.

Ни одна энергоснабжающая организация вам не разрешит подключиться по другому, как бы вы не доказывали, что тем самым, кроме эл.оборудования в доме, вы хотите защитить и сам прибор учета.

Стабилизатор имеет свой холостой ход и также потребляет эл.энергию, даже работая без нагрузки (до 30Вт/ч и выше). И эта энергия должна быть учтена и подсчитана.

Второй важный момент – крайне желательно, чтобы в схеме до места подключения прибора стабилизации было либо УЗО, либо дифф.автомат.

Это рекомендуют все производители популярных марок Ресанта, Sven, Лидер, Штиль и т.п. Это может быть вводной дифф.автомат на весь дом, не важно. Главное, чтобы само оборудование было защищено от утечек тока.

А пробой обмоток трансформатора на корпус, не такая уж и редкая вещь.

Первым делом монтируете в электрощитке, сразу после вводного автомата трехпозиционный переключатель.

в первом положении, когда язычок поднят вверх, напряжение будет подаваться в дом напрямую с электросети, без задействования стабилизатора

Вдруг он у вас вышел из строя или нужно провести какие либо ревизионные работы. Не будете же каждый раз откидывать провода и обесточивать всю квартиру.

Выбираете место установки стабилизатора напряжения. Ставить где попало его тоже нельзя. Существуют определенные правила, которых следует придерживаться.

Прокладываете от щитка до этого места два кабеля ВВГнГ-Ls.

Каждый из них желательно промаркировать и сделать соответствующие надписи с обоих концов:

Снимаете изоляцию с жил и сначала подключаете кабель в электрощитке. Фазу с того провода, что идет на вход стабилизатора, подсоединяете к выходным зажимам вводного автомата.

Далее разбираетесь с кабелем стабилизатор-выход. Фазную жилу (пусть это будет белый провод), подключаете к контакту №2 на трехпозиционном выключателе.

Ноль и землю с обоих кабелей сажаете на соответствующие шинки.

Теперь нужно подать фазу непосредственно с вводного автомата на трехпозиционный. Зачищаете монтажный провод ПУГВ, оконцовываете жилы наконечниками НШВИ и заводите его с фазного выхода вводного автомата на зажим №4 выключателя.

Все что остается сделать в щитке – запитать все автоматы с клеммы №1 трехпозиционника.

Проделываете эту операцию опять же гибкими монтажными проводами.

Таким образом по схеме вы подали фазу с вводного автомата на 3-х позиционный, а уже далее через его контакты распределили нагрузку, путем подключения через стабилизатор (контакт №2-№1) и напрямую без него (контакт №4-№1).

В вашем конкретном случае данные номера контактов могут не совпадать с указанными здесь цифрами! Обязательно уточняйте все в инструкции или в паспорте на автомат.

Теперь переходим к непосредственному подключению самого стабилизатора. Для того, чтобы подобраться к его контактам, может понадобиться снять внешнюю крышку.

Пропускаете два кабеля (вход и выход) через отверстия и зажимаете под клеммы по следующей схеме:

Кстати, отдельной клеммы ”земля” может и не быть. Тогда данную жилу закручиваете под винт на самом корпусе аппарата.

Есть модели с клеммниками всего под 3 провода. В них назад возвращается только фаза.

Ноль на питание электроприборов берется с общего щитка.

Теперь когда вы подали напряжение от щитка до стабилизатора, вам нужно вернуть это напряжение, но уже стабилизированное обратно в общий щит.

Для этого подсоединяете кабель — выход со стабилизатора.

Еще раз визуально проверяете всю схему и закрываете крышку.

Первое включение нужно осуществлять без нагрузки. То есть все автоматы кроме вводного и того, что идет на стабилизатор должны быть отключены.

Запускаете его на холостой ход и контролируете работу. Входные и выходные параметры, нет ли посторонних шумов или писка.

Также не помешает проверить правильность и точность тех.данных, что высвечиваются на электронном табло.

Если у вас дома трехфазная сеть 380В, то для такого подключения рекомендуется использовать 3 однофазных стабилизатор напряжения, с подключением каждого по отдельной фазе.

Более подробно о преимуществах трехфазных и однофазных аппаратов и когда какой нужно выбирать, можно ознакомиться в статье ”Как выбрать стабилизатор напряжения для дома”.

У вас может быть все идеально подключено и соблюдена схема, но стабилизатор будет постоянно греться и отключаться, либо на его табло выскакивать ошибки.

О том, где можно, а где ни в коем случае нельзя располагать данный прибор подробно читайте в статье ”Где устанавливать стабилизатор напряжения в доме”.

2 Подключение через простой автомат, а не трехпозиционный

Безусловно, данный пункт и ошибкой то трудно назвать. Тем более 90% потребителей именно так и делают.

Сначала вы отключаете автоматы на панели стабика.

Потом сам переключатель переводите в положение ТРАНЗИТ или БАЙПАС.

И только затем снова включаете автоматы.

Многие забывают об этом и делают переключение под нагрузкой. Что в итоге приводит к поломкам.

С 3-х позиционным автоматом такое исключено. Вы автоматически переключаете напряжение, без каких либо манипуляций на стабилизаторе. И все это одной клавишей!

Никакой последовательности запоминать не нужно. Так что данную процедуру можно смело доверять любому члену семьи.

3 Использование для подключения кабеля меньшего сечения чем вводной

Вы можете выбирать меньшее сечение, только когда запитываете отдельные электроприемники.

Если же у вас на стабилизаторе сидит весь дом, то будьте добры соблюдать параметры по вводу согласно всей общедомовой нагрузке.

4 Отсутствие наконечников на многожильных проводах

Почему-то многие забывают, что зачастую через стабилизатор проходит вся нагрузка вашего дома. Ровно такая же как и на вводом автомате.

При этом в электрощите все провода обжаты, даже на выключателях освещения с минимальными токами, а вот на клеммниках стабилизатора или его автоматах, постоянно можно встретить голый провод просто поджатый винтом.

Поэтому не скупитесь, и заранее вместе с аппаратом приобретайте соответствующие наконечники.

5 Выбивает общий автомат в щитке

Иногда после подключения стабилизатора, начинает выбивать вводной автомат. При этом без стабилизатора, все нормально и ничего не отключается.

Многие сразу грешат на неправильную схему подключения или дефект аппарата. Везут его на гарантийный ремонт и т.п.

А причина может быть совсем в другом. Если у вас через чур низкое напряжение 150-160В, то при его повышении до стандартных 220-230В, ток в сети значительно вырастет.

Отсюда и все проблемы. Обращайте на это внимание, прежде чем нести его обратно в магазин.

Источник

• Бытовое оборудование;
• Системы освещения;
• Системы кондиционирования и вентиляции воздуха;
• Насосное оборудование;
• Блоки управления систем обогрева и водоснабжения;
• Лабораторные установки;
• Изделия, содержащие электродвигатель.

Технические характеристики

Принцип работы

Регулировка напряжения происходит за счет переключения обмоток на трансформаторе при помощи реле. Поэтому данный вид стабилизаторов называется «релейный». Осуществляется ступенчатая регулировка. При ступенчатой регулировке точность выходного напряжения возрастает до 8%, это 17,6 В, что вполне безопасно для всех бытовых приборов, по ГОСТ допустимо 10%. Но за счет этого сокращается время регулировки, оно минимально и составляет менее 15 миллисекунд, то есть менее 1 секунды! Такой стабилизатор стоит устанавливать в места где входное напряжение постоянно изменяется.

Общие сервисные функции стабилизатора

• Регулировка выходного напряжения в широком диапазоне, дискретным способом без искажения формы сигнала.
• Широкий диапазон входных напряжений 90-260 В.
• Высокое быстродействие.
• Контроль над выходным напряжением с помощью встроенного в корпус вольтметра.
• Автоматическое отключение нагрузки при превышении предельных значений выходного напряжения (максимального и минимального).
• Автоматическое отключение нагрузки при коротком замыкании.
• Автоматическое подключение нагрузки при восстановлении выходного напряжения в пределах рабочего диапазона.
• Индикация режимов работы.

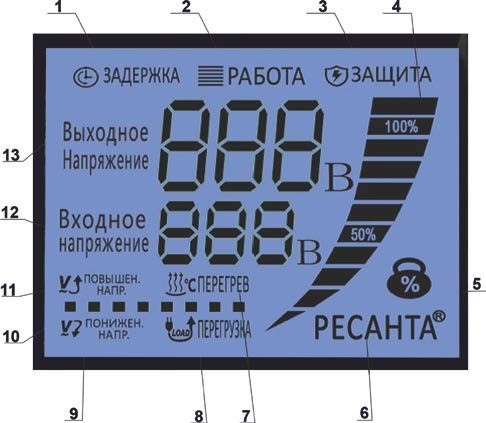

Описание индикаторов дисплея

Стабилизаторы напряжения, оборудованы LCD-дисплеями. Ниже представлено схематичное изображение дисплея с указанием всех индикаторов.

1. Задержка — индикатор активен при включении стабилизатора и при срабатывании одной из защит, (низкое/высокое напряжение, перегрев, перегрузка). Дополнительно на дисплее отображается обратный отсчет времени задержки.
2. Работа — индикатор активен постоянно при включенном устройстве.
3. Защита — индикатор активен при срабатывании одной из защит.
4. Индикатор нагрузки — изменяется пропорционально току нагрузки.
5. Гиря — часть индикатора нагрузки — индикатор активен постоянно при включенном устройстве.
6. Ресанта – индикатор появляется при включении (буква за буквой), и активен постоянно при включенном устройстве.
7. Перегрев — индикатор активен при срабатывании защиты от перегрева.
8. Перегрузка — индикатор активен при срабатывании защиты от перегрузки.
9. Пониженное напряжение — индикатор активен при выходном напряжении <202 В.
10. Строка состояния — представляет собой 8 точек. При включении каждая точка соответствует 1 секунде задержки при включении.
11. Повышенное напряжение — индикатор активен при выходном напряжении >245 В.
12. Входное напряжение — отображает входное напряжение.
13. Выходное напряжение — отображает выходное напряжение.

Комплектация
