Лодочные моторы Сузуки DF150T / DF150AT / DF150AP / DF175T / DF175AT / DF175AP / DF200AT / DF200AP сконструированы на базе рядного четырех цилиндрового двигателя Сузуки с верхним расположением распредвалов и кулачковым механизмом привода 16-ти клапанов. Блок разрабатывался параллельно для автомобилей и мотоциклов. В отличие от серии 100 – 140 лс. в двигателе использован балансирный вал для предотвращения возникновения вибрации.

На моделях этих моторов используется новая система изменения потока воздуха на подаче (MSI).

В зависимости от оборотов двигателя изменяется длина воздушного тракта, что позволяет извлекать максимальный крутящий момент на разных режимах работы. Также была изменена внутренняя форма дроссельной заслонки для уменьшения сопротивления воздуха на впуске.

На моделях DF200 установлен резонатор впускного коллектора, серьезно уменьшающий вум от всасываемого воздуха.

Высокая эффективность двигателя достигается за счет большого рабочего объема в 2867 cm³  и четырех клапанов на каждый цилиндр, что повышает продувку камеры сгорания на высоких оборотах. За счет большего объема двигатель имеет большой крутящий момент. Не смотря на увеличение объема двигателя и мощности, моторы практически не отличаются по весу от линейки 100 – 140лс.

Интеллектуальная электронная система впрыска топлива Suzuki Lean Burn Control контролирует оптимальный впрыск топлива в зависимости от внешних условий и текущих параметров двигателя.. В системе использованы два дополнительных датчика:

• датчик кислорода (О2), дополнительно контролирующий топливную смесь, в зависимость от изменения состава выхлопных газов
• датчик детонации, позволяющий выявлять не нормальное сгорание смеси, вход в детонационный режим и корректировать данные для бортового компьютера по моменту и объему подачи топлива в соответствии углом опережения зажигания.

Всеми процессами двигателя, как впрыск топлива, угол опережения зажигания, контроль температуры двигателя и окружающего воздуха, положение в передаче, управляет бортовой 32-ух разрядный компьютер ЕСМ. Диагностика мотора достаточно простая и дешевая процедура, дающая возможность проанализировать возможные причины не стандартного поведения двигателя и получить данные наработки мотора в разных режимах.

В систему подачи топлива интегрирован датчик наличия вода, предупреждающий пользователя о данной проблеме.

Еще одним достоинством линейки этих моторов является само регулируемая цепь ГРМ работающая в масляной ванне, что значительно продлевает срок службы и не требует интервальной замены как ремень ГРМ. На моторах, кроме DF150T / DF150AT, используется система изменения момента открытия / закрытия клапанов (VVT) в зависимости от оборотов двигателя. Данная система позволяет не только существенно экономить топливо, но и серьезно увеличивает крутящий момент на разгоне и при больших оборотах.

Инженеры Сузуки внедрили на моторах типа АР систему управления без тросиков. Система полностью цифровая и позволяет очень точно и плавно управлять мотором. Мульти прибор работает в много экранном режиме и отображает различные пользовательские данные и параметры работы мотора. За включение передач отвечает электрический серво привод, что позволяет без замены редуктора на «левое вращение» использовать один и тот же мотор в «спарке». Необходимо только заменять гребной винт правого на винт обратного вращения. В отличие от моторов без маркировки «Р» редуктор мотора «АР» сконструирован для равносильной работы в обе стороны.

Примечание: Категорически нельзя использовать редуктор правого вращения с винтом левого вращения в режиме реверса на постоянной основе. Это неизбежно приведет к быстрому серьезному повреждению редуктора.

Моторы DF150T / DF150AT / DF150AP / DF175T / DF175AT / DF175AP / DF200AT / DF200AP имеют одинаковую базовую конструкцию (кроме дополнительных деталей и узлов) и отличаются лишь типом блока управления ЕСМ, за счет чего достигается различная мощность, в остальном же это один и тот же мотор.

Модели AT и AP оснащены системой без ключевого запуска. При приближении к машинке управления ближе 2 метров, сигнал с брелка разблокирует систему запуска и позволяет запускать мотор.

Моторы серии Сузуки DF150T / DF150AT / DF150AP / DF175T / DF175AT / DF175AP / DF200AT / DF200AP имеют следующие особенности:

Двигатель четырех тактный, черырех цилиндровый, инжекторный, работающий на чистом бензине АИ92-95 с использованием обедненной топливной системы Suzuki Lean Burn Control. Мы настоятельно рекомендуем использовать АИ95, так как под нагрузкой двигатель менее подвержен риску входа в детонационный режим, и как правило бензин АИ95 имеет намного меньше механических примесей (мусора).

Коленчатый вал двигателя смещен в сторону вперед, для уменьшения рычажной нагрузки на транец. За счет этого новшества, уменьшена вибрация мотора и улучшено поворотное управление мотором.

  Реализована двойная редукция передачи усилия от коленвала к гребному винту, в результате чего разгружен вертикальный вал редуктора, увеличен крутящий момент на горизонтальный вал, что позволяет устанавливать гребной винт большего диаметра.

На всех моторах DF150T / DF150AT / DF150AP / DF175T / DF175AT / DF175AP / DF200AT / DF200AP установлен автоматический (легко настраиваемый) ограничитель откидывания мотора, что убережет колпак мотора от возможного повреждения, в случае если пользователь отвлекся.

Сузуки применяет многоточечный последовательный электронный впрыск топлива, который основан на сборе данных с датчиков двигателя, температуры воздуха, оборотов и т.п. с последующей обработкой для вычисления оптимального количества топлива и момента его впрыска.

Поступающий во впускной коллектор воздух охлаждается для повышения плотности, что улучшает качество топливной смеси.

Блок двигателя имеет «кулер» моторного масла, дополнительно снимающий излишнюю температуру, предотвращая возможное образование сгустков.

Регуляторы напряжения охлаждаются водой, что значительно повышает их надежность и долговечность. Система зарядки аккумуляторов также имеет функцию разъединителя, которая позволяет использовать две батареи. Он разделяет электрический ток на две цепи и предназначен для защиты основного аккумулятора в случае разряда дополнительного.

Моторы комплектуются топливной линией в сборе, гребным винтом 19-го шага (шаг может меняться заводом без уведомления). Модели Т, АТ комплектом подключения к дистанционному управлению, включая машинку «ГАЗ/РЕВЕРС», двумя приборами (много функциональный тахометр и указатель уровня трима). Модели АР комплектуются мульти прибором, машинка и проводка в комплект не входят.

Для тех, кто использует мотор в соленой воде, имеются два промывочных отверстий пресной водой в нижней и верхней частях мотора, что серьезно предотвращает возможную коррозию внутренних деталей мотора и значительно продлевает срок службы двигателя.

Моторы серии Сузуки DF150T / DF150AT / DF150AP / DF175T / DF175AT / DF175AP / DF200AT / DF200AP оснащены системой помощи запуска двигателя (ключ достаточно повернуть и отпустить, дальше мотор начнет запускаться сам).

Опционально устанавливается кнопка «троллинга», позволяющая изменять обороты двигателя с дискретностью 50 об/мин от холостого хода до 1200 об/мин, не касаясь рукоятки машинки.

Масло в картер двигателя должно быть полусинтетическим, вязкостью 10W-40 (осенью допускается 10W-30), не ниже спецификации SJ по API. Масло в редуктор используется гипоидное 80W90. Двигатель имеет сменный масляный фильтр.

SUZUKI Keyless System — Запуск и остановка мотора без ключа

• Описание видео
• Товары из этого видео
• Похожие видео



The keyless start system emits a low-power radio

wave from the system control unit.

• If you have a pacemaker or cardioverter defibrillator

(ICD) implant, do not let the pacemaker or ICD come

within 22 cm (9 in.) of the keyless system transmit-

ter. The radio wave may affect the function of the

pacemaker or cardioverter defibrillator (ICD).

• If you use any electro-medical apparatus other than

a pacemaker or cardioverter defibrillator (ICD),

please contact the electro-medical apparatus manu-

facturer regarding the influence of the keyless start

system radio wave on your electro-medical appara-

tus.

NOTICE

Installing and routing the harness of the keyless start

system components in an inappropriate location can

result in system failure.

Be sure to take the following precautions:

• Avoid installing the keyless control unit where it will

be exposed to direct sun.

• Install the keyless control unit in a dry location, as

far as possible from where it might get splashed with

water.

• Install the keyless control unit so that the connector

faces downward.

• To avoid malfunction of the Keyless start system

caused by radio waves, antennas, or coaxial cables

of the radio, install navigation and other equipment

more than 50 cm (20 in.) away from the keyless con-

trol unit.

NOTE:

The keyless start system communicates between the key-fob

and the keyless control unit by means of a radio wave to control

the system.

The keyless control unit must not be installed in a location that

hinders communication with the system.

For example, being placed behind a metal cover or enclosure.

92

Давно хотел себе второй ключ-брелок «беспроводной», т.к. купил авто с одним брелком.

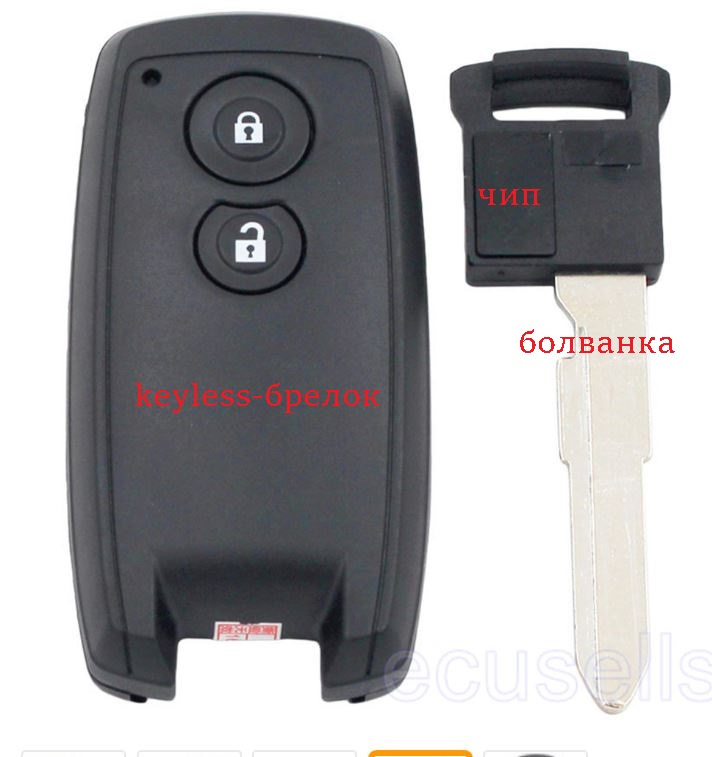

Заказал ключ-болванку, чип-трансмиттер в него (на будущее) и сам брелок в этом магазине. Хочу обратить внимание, что представленный тут бэушный брелок работает в иной частоте, чем такие же брелки леворульных братьев — гранд витар.
Этот keyless -брелок, в отличие от вставляемого в него ключа с чипом, можно прописать в заводской иммобилайзер авто и без всякого доп. оборудования, что, несомненно, большой плюс.

В поиске нашел много ссылок на инструкцию по привязке, например, тут, — www.drive2.ru/l/462791042274427160/.
Но тем, не менее, самым понятным для меня оказался первоисточник, на английском языке.

If remote controller or keyless start control module is
replaced with a new one or additional remote controller
is necessary, register ID code(s) of remote controller.
1) Sit in driver seat and close all doors.
2) Check that door lock of driver seat is unlocked.
3) Insert ignition key into ignition key cylinder.
4) Perform Steps a) through f) described below within
25 seconds after Step 3).

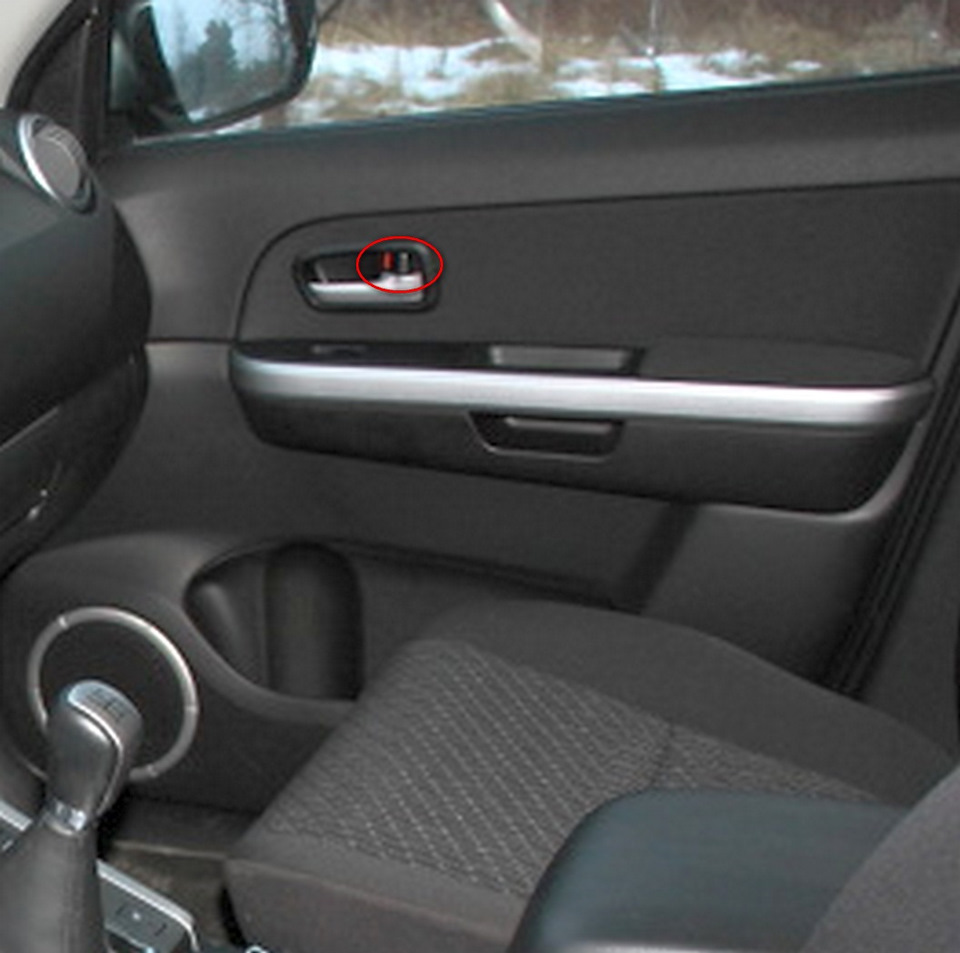

a) First push manual door lock switch toward
lock side and then push it toward unlock side.
b) Repeat Step a) 2 more times.
c) Push lock side of manual door lock switch.
d) Remove ignition key from ignition key cylinder
once and then insert it again.
e) Repeat Step d) 3 more times.
f) Start engine and wait for 3 seconds.

NOTE
When 60 seconds elapse after engine is
started, the above process to enter
registration mode will be cancelled.
Therefore, be sure to proceed to the next
step within 60 seconds.

5) Turn ignition switch to OFF position.
When ignition switch is turned to OFF position,
buzzer sounds twice and door lock is activated from
lock position to unlock position. This operation
indicates that keyless start control module has
entered registration mode.
6) Push lock or unlock button of remote controller within
30 seconds after Step 5) to be registered.
When lock or unlock button of remote controller is
pushed, buzzer sounds twice, door lock is activated
to lock position and then to unlock position. This
operation indicates that remote controller ID code
has been registered in keyless start control module.
If an additional remote controller needs to be
registered, repeat the procedure of Step 6) within 30
seconds after Step 5).
7) To end registration mode, remove ignition key from
ignition key cylinder or turn it to ON position.

If engine start function of keyless start system does
not work after registration, perform registration procedure again.

вот дополненный Яндекс-перевод:
Если необходимо зарегистрировать доп. пульт дистанционного управления:

1) Сесть в сиденье водителя и убедиться, что закрыты все двери — внимание — не блокировать, а просто закрыть
2) Вставьте ключ зажигания в замок зажигания. — с нажимом
3) Выполните действия от а) до д), описанных ниже в течение 25 секунд после шага 2):
а) ручную блокировка замка водительской двери блок/разблок — всего 3 раза

б) нажмите еще раз данный замок ручной блокировки в положение «блок».
в) вынуть ключ зажигания от ключа зажигания, а затем снова вставьте его. — всего 4 раза — нажимая на личинку
г) Запустите двигатель и подождите 3 секунды.
д) выключите двигатель, оставьте ключ в замке зажигания в положении off.

5) Зуммер звучит дважды и замки дверей сами делают блок/разблок. Эта операция
указывает, что модуль «бесключевого» управления вошел в режим регистрации брелков.
6) Нажмите любую кнопку (блокировки или разблокировки) пульта дистанционного управления в пределах
30 секунд после шага 5).
После нажатия кнопки блокировки или разблокировки пульта дистанционного управления, зуммер звучит дважды, замок двери активируется на закрытие, а затем в положение разблокировки.
Операция означает, что код брелка «бесключевого» управления был зарегистрирован.
Если нужно еще пульт дистанционного управления прописать, повторите процедуру 6) в течение 30
секунд после шага 5).
7) для завершения режима регистрации, вынуть ключ зажигания из
ключ зажигания или поверните его в положение ON.

Если функция запуска двигателя системы дистанционного запуска не работает после регистрации, снова выполните процедуру регистрации.

И так, думаю, если кому то даете ключ, например, в сервис, пусть это будет именно keyless, так как с обычным вашим ключем угонщику легко сделать дубликат брелка.

Зы Заменил подшипник паразитного ролика приводного ремня. Самое сложное оказалось выбить старый подшипник. Использовал подшипник Koyo 60052RSCM, тип смазки указан на упаковке — GSR, соответствует NS HI-LUBE Литий Высокоэфирное полиоловое синтетическое масло + Синтетическое сложноэфирное масло, Температура каплепадения (°C)192 рабочий диапазон –40~+130. Смазки завод положил достаточное количество, но есть мысль ее заменить в будущем ее на другую получше, вроде TOTAL ALTIS SH 2

Ни для кого не секрет, что на смену привычной процедуре запуска автомобиля приходят новые, более совершенные способы. Такая тенденция наблюдается повсеместно и по мнению многих ведущих автоаналитиков в скором будущем найдёт своё применение во всех современных автомобилях. Как вы уже догадались, речь в представленной статье пойдёт о так называемой опции «старт-стоп».

Стоит отметить, что на данный момент такая доработка встречается лишь на ограниченном числе автомобилей зарубежных марок, а об отечественном автопроме и говорить не приходится. Тем не менее любой желающий может оснастить свою машину таким девайсом в каждом специализированном автосервисе.

С другой стороны, установку представленного оборудования можно произвести и самому, без привлечения сторонней помощи, взяв на вооружения некоторые правила и рекомендации. Попробуем детально освятить их в представленной статье.

Принцип работы кнопки Start/Stop

Перед началом проведения всех работ, важно уяснить для себя принципиальные особенности устройства и разобраться в тонкостях его работы.

Если не вдаваться в подробности, то сама процедура активации указанной системы складывается из последовательного выполнения следующих действий:

• отключение сигнализации;
• нажатие на тормозную педаль;
• нажатие заветной кнопки.

Последнее действие предполагает кратковременный запуск стартера автомобиля. Для того чтобы заглушить авто, следует до упора надавить на всё ту же педаль тормоза и нажать на волшебную кнопку.

Читайте также: Почему не загорается лампа давления масла при включении зажигания

Выполнение представленного алготритма приведёт к желаемому результату лишь в том случае, если выполняется ряд определенных условий, имеющих отношение к монтажу рабочих узлов и элементов.

Такой поверхностный анализ работы системы, однако, не даёт автолюбителю четкого представления о её функциональных особенностях. Для более досконального знакомства с особенностями функционирования устройства, будет целесообразно изучить принципиальную схему его подключения, которая прилагается ниже.

Плюсы и минусы устройства в автомобиле

По устоявшейся традиции, попробуем выяснить, какие положительные и отрицательные стороны таит в себе установка кнопки «старт-стоп».

Начнём, пожалуй, с плюсов. Их, если верить многочисленным отзывам, куда больше, нежели минусов.

Итак, наличие представленной системы позволяет:

• упростить процедуру запуска двигателя;
• повысить комфортабельность;
• усовершенствовать противоугонную систему автомобиля;
• сэкономить время.

Если говорить о негативных явлениях, связанных с установкой подобного девайса, стоит отметить, что все они носят скорее косвенный характер.

К примеру, водителю в данном случае приходится долго привыкать к несвойственному ему алгоритму действий. Могут также возникнуть некоторые затруднения, при наличии в автомобиле системы автозапуска.

В таком случае, для того, чтобы исключить возможность сбоев в работе представленного устройства, возникает необходимость в проведении работ по переустановке рабочего модуля брелока. Для этого потребуется вмешательство специалистов и как следствие лишние траты.

Как самому установить кнопку вместо замка зажигания с алиэкспресс

Если же вы всё-таки задались целью оснастить своего железного коня подобным устройством, пришло время познакомиться с особенностями его монтажа. На данный момент существует несколько способов установки кнопки «старт-стоп». Рассмотрим наиболее распространенный и достаточно простой метод.

Для воплощения данной идеи в жизнь нам потребуется минимальный набор комплектующих элементов с алиэкспресс, куда входит:

• четырехконтактные реле;
• соединительные провода;
• диод;
• собственно кнопка «старт-стоп».

Как только все составные части найдены, самое время заняться непосредственно монтажом системы. На данном этапе важно придерживаться определенной последовательности действии. Такой подход избавит вас от всевозможных нежелательных сюрпризов, которые в дальнейшем могут вылиться в серьезные проблемы.

Статья по теме: Почему перестал работать парктроник (причины, диагностика, ремонт)

Алгоритм монтажа предполагает следующие действия:

• плюсовой вывод АКБ следует подключить к плюсовому контакту реле;
• разрешающий «+» реле также подключается к АКБ;
• минусовой вывод монтируется на массу авто;
• управляющие контакты нагрузочного реле подключаются к 12V;
• управляющий минусовой вывод подключается к соответствующему выводу кнопки;
• разрешающий плюсовой сигнал остаётся неподключенным.

Представленная схема установки отличается от всех остальных своей простотой реализации и не должна вызвать затруднений даже у начинающего автолюбителя.

Что входит в комплект поставки, инструменты и расходники

Не будет лишним упомянуть о комплектности рассматриваемого устройства. Ввиду того, что в настоящее время наблюдается изобилие всевозможных аналогов и модификации. данного девайса, важно остановить свой выбор в пользу наиболее приемлемого из них.

Нередко случается и так, что в силу своей недостаточной осведомленности, автолюбитель, заказывая кнопку «старт-стоп» на различных торговых площадках, попадается на уловки мошенников или просто недобросовестных продавцов. Именно поэтому, важно знать, какие именно расходники должны входить в комплектацию к данному устройству.

Это интересно: Почему течет масло из двигателя, как найти и устранить протечку

Итак, комплектность поставки предполагает наличие:

1. самой кнопки «старт-стоп»;
2. управляющего модуля;
3. соединительных проводов с разъемами.

Тем не менее стандартная комплектация не позволяет собрать рабочую схему данного устройства. Для этого потребуется прикупить еще несколько реле.

Схема подключения

Для подключения устройства к автомобилю необходимо руководствоваться определенной схемой подключения. Предлагаем вашему вниманию одну из таких схем с детальным пояснением работы ключевых элементов.

А вот еще одна схема, быть может в ней будет проще ориентироваться.

Как правильно подключить устройство

В процессе монтажа кнопки крайне важно не допустить ошибку при подключении того или иного узла. Для этого необходимо руководствоваться, указанной выше схемой.

Стоит также отметить, что для проведения процедуры монтажа кнопки одной схемы будет недостаточно. В данном случае речь идет о разного рода сопутствующих действиях. Остановимся на них более детально.

К сведению: Что такое двойное сцепление в автомобиле (устройство и принцип работы)

Прежде чем реализовывать задуманный проект, придется выполнить некоторые действия, а именно:

• демонтировать замок зажигания;
• снять механизм блокировки руля;
• отсоединить подводные вывода;
• демонтировать антенну иммобилайзера;
• установить кнопку в наиболее приемлемое для себя место;
• подключить подводные провода.

После проведения вышеобозначенных действий следует этап поверки системы на работоспособность. Если следовать, приложенной к устройству, инструкции, подобная процедура не должна вызвать серьезных трудностей.

Видео по подключению кнопки Старт-Стоп

Чтобы воочию ознакомится с монтажом представленного девайса, предлагаем вам просмотреть ролик, посвященный рассматриваемой теме.

В нем вы почерпнете для себя полезную информацию, которая поможет избавить вас от всевозможных неприятностей на всех этапах сборки системы.

Проблемы безключевой системы запуска авто

Как уже отмечалось ранее, использование подобной системы бывает сопряжено с рядом проблем. Большая часть из них вызывает неудобства лишь при отсутствии определенных навыков использования представленной системы.

Сюда можно отнести:

• необходимость манипуляций с педалью тормоза;
• несогласованную работу системы при наличии функции «автозапуск».

Как разблокировать руль

Еще одна немаловажная проблема, с которой нередко сталкиваются автолюбители, оснастившие свою машину подобной системой – разблокировка руля. Конечно же в крайнем случае можно прибегнуть к варварскому способу и избавиться от блокировки с помощью нехитрых манипуляций монтажкой и иного инструмента.

По теме: Как проверить электронную педаль газа и починить при необходимости

Решить эту проблему можно следующим образом:

1. Первый вариант предполагает сделать дубликат ключа зажигания, отпилить верхнюю часть, а отрезок вставить в замок и повернуть ключ в положение 2, что значит руль разблокирован.
2. Второй способ подразумевает под собой полный демонтаж замка зажигания, кстати, в получившееся отверстие можно будет вмонтировать саму кнопку старт-стоп.

Но, все же куда проще воспользоваться услугами профессионалов. Дело в том, что деблокировать руль самостоятельно удаётся не всегда, ввиду особенностей конкретного автомобиля. Поэтому в данном случае лучше всего обратиться к специалистам.

Как обойти штатный иммобилайзер

При установке кнопки «старт-стоп» может возникнуть еще одна проблема – обход штатного иммобилайзера. При наличии подобной загвоздки, как правило, прибегают к использованию специальных обходчиков.

Наиболее распространенные среди них представлены следующими фирмами:

• RFID;
• VATS;
• Starline.

Если у вас был опыт установки подобной кнопки запуска в авто, обязательно поделитесь опытом в комментариях ниже.
