Sven avr slim 500 lcd инструкция

Инструкция Sven AVR SLIM-500 LCD доступно в русский?

RUS

3

Руководство

по эксплуатации

AVR SLIM LCD

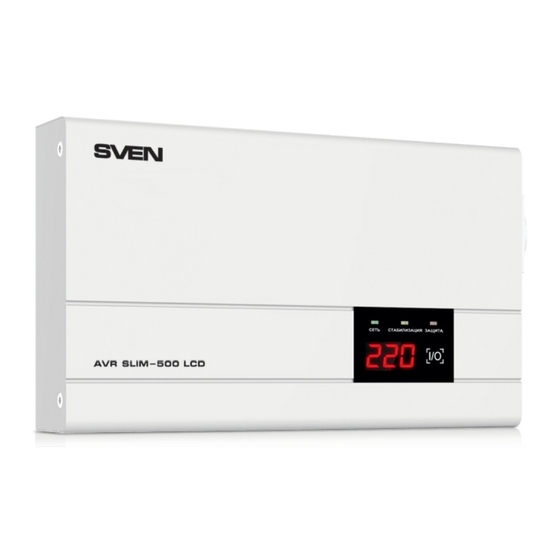

4. ОПИСАНИЕ (см. рис. 1, 2 и 3)

a CЕТЬ: индикатор (зеленый), горит когда стабилизатор включен

b  СТАБИЛИЗАЦИЯ:  индикатор  (желтый),  горит  в  режиме  стабили-

зации

c ЗАЩИТА: индикатор (красный), горит в случае аварии (включение

защиты  от  высокого/низкого  напряжения,  срабатывание  термоза-

щиты  автотрансформатора),  мигает  при  отработке  задержки  вклю-

чения

d  Цифровой индикатор: по умолчанию отображает уровень  выход-

ного (входного) напряжения (погрешность отображения ± 3%);

«H» – отображается при отключении из-за повышенного напряжения;

«L» – отображается при отключении из-за пониженного напряжения;

«С» – отображается при срабатывании защиты от перегрева;

Во время паузы в окошке индикатора отображается обратный отсчет

времени (до включения стабилизатора).

e I/O: кнопка выбора отображения на индикаторе входного (Input)

или выходного (Output) напряжения

f Кронштейны для настенного крепления

g Выходная розетка

h Пауза: кнопка выбора задержки (6 или 180 с) включения: при нажа-

той кнопке время задержки включения составит 180 с, при ненажа-

той – 6 с

i RESET/OFF: биметаллический размыкатель

j Шнур питания

* Модели AVR SLIM-1500 LCD, AVR SLIM-2000 LCD имеют

2 выходные розетки

5. НАЗНАЧЕНИЕ

Стабилизатор напряжения предназначен для обеспечения качественным и стабильным элек-

тропитанием разных потребителей, защиты устройств-потребителей от недопустимых откло-

нений питающего напряжения, высокочастотных и импульсных помех.

Рис. 2. Задняя стенка

Рис. 3. Боковая стенка*

AVR SLIM-500 LCD,

AVR SLIM-1000 LCD

СЕТЬ            СТАБИЛИЗАЦИЯ       ЗАЩИТА

Рис. 1. Панель управления

a

b

c

d
e

f

f

j

g

i

h

Вкл.

Пауза

Выкл.

240 мм

12

5

м

м

• Contents

• Table of Contents

• Troubleshooting

• Bookmarks

Summary of Contents for Sven AVR SLIM-500 LCD

• Contents

• Table of Contents

• Troubleshooting

• Bookmarks

Summary of Contents for Sven AVR SLIM-500 LCD

• 1, www.sven.fi OPERATION MANUAL Wall-Mounted Automatic Voltage Regulator AVR SLIM-500 LCD AVR SLIM-1000 LCD
  …

• 2, ENG 1 Operation Manual 2 2 2 2 3 3 4 5 5 5 6 CONTENTS 1. SAFETY PRECAUTIONS ………………………………………………………………… 2. PACKAGE CONTENTS ………………………………………………………………….. 3. SPECIAL FEATURES ……………………………………………………………………. 4. DESCRIPTION ………………

• 3, ENG 2 1. SAFETY PRECAUTIONS Before using this device, please read the safety rules carefully: • It is strongly forbidden to open the cover of the device, there is high voltage inside. If some problems occur, please read the operation manual carefully or address an authorized service center. For the list of authorized service centers please go to www.sven.fi. • Do not let liq…

• 4, ENG 3 Operation Manual d Digital display: on default it displays output voltage level; “H” is displayed after shutoff due to high voltage; “L” is displayed after shutoff due to low voltage; “С” is displayed on overheating protection operation. In the Pause mode the countdown time to switch on the Automatic voltage regulator is displayed. e I/O: selection button is d…

• 5, ENG 4 7 INSTALLATION Attention! Before connecting the regulator, make sure that all consuming devices con- nected to the regulator are switched off and the switch i is in OFF position. • Before installing the AVR, please make sure that total power of all consumers is lower than AVR output power. Taking into account the starting loads and power factor of consumers, it is ne…

• 6, ENG 5 Operation Manual 1. The switch is off. 2. There is no power in the socket. 3. The bimetallic circuit- breaker i has activated. The AVR is out of order. Input voltage is very unstable. 8. PAUSE FUNCTION • The Pause mode feature is designed to protect equipment in case of frequent drops of the mains supply. This is particularly important for consume…

• 7, ENG 6 Wall-Mounted Automatic Voltage Regulator 11. TECHNICAL SPECIFICATIONS * The AVR output power is rated for 187 V input voltage (220 V – 15 %) (According to GOST 27699−88 requirements). Maximal output power, W* Сircuit-breaker trip current, А Input voltage, V Input frequency, Hz Output voltage, V Output frequency, Hz Switching time, msec Protection Environment temperature…
