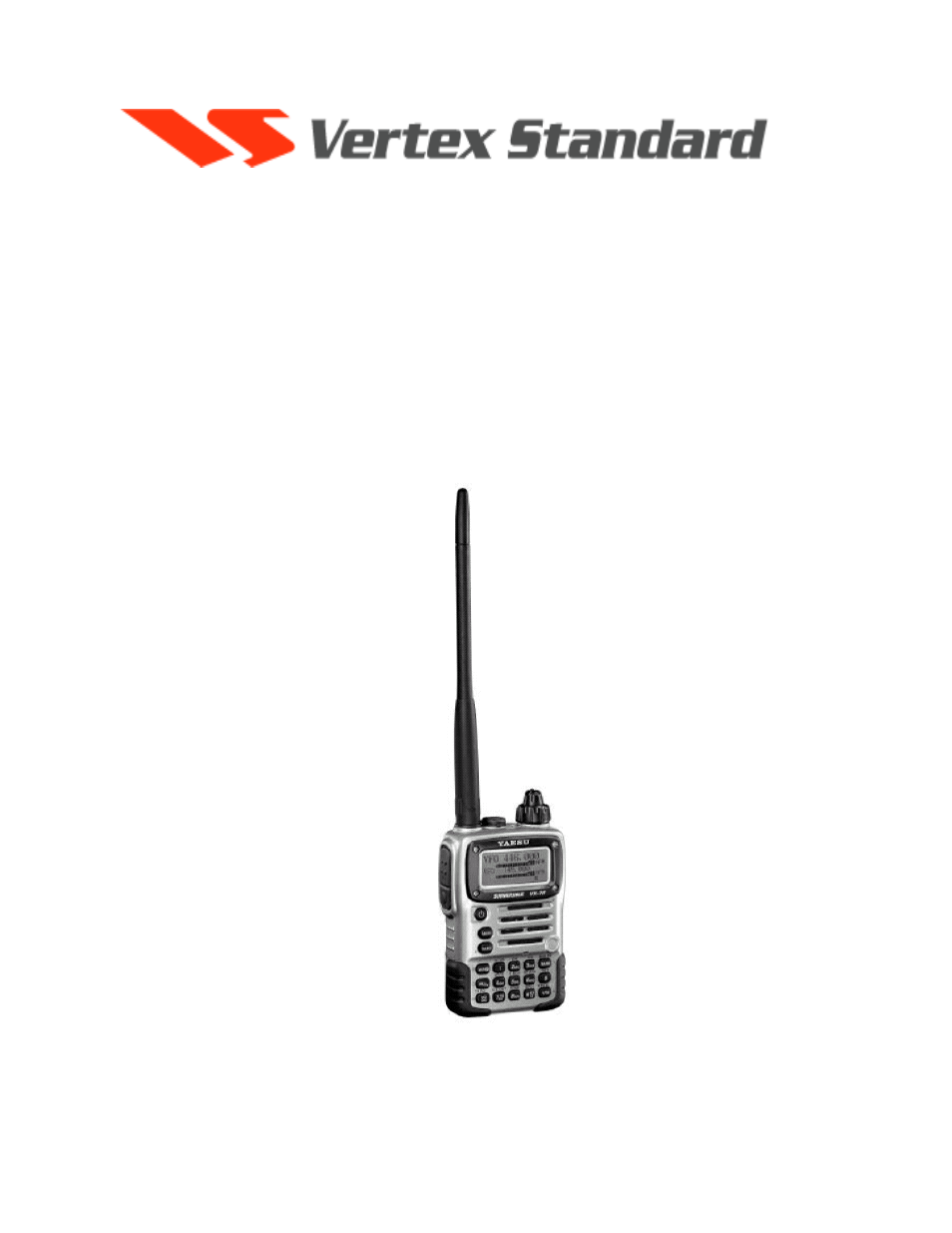

Многодиапазонная радиостанция
VX-7R
Инструкция по эксплуатации
«КОМПАС+РАДИО»
Москва 2005 г.
-
Contents
-
Table of Contents
-
Bookmarks
Quick Links
50/144/430 MHz
TRIPLE-BAND HEAVY DUTY
SUBMERSIBLE TRANSCEIVER
O
M
PERATING
ANUAL
VERTEX STANDARD CO., LTD.
4-8-8 Nakameguro, Meguro-Ku, Tokyo 153-8644, Japan
VERTEX STANDARD
US Headquarters
17210 Edwards Rd., Cerritos, CA 90703, U.S.A.
International Division
8350 N.W. 52nd Terrace, Suite 201, Miami, FL 33166, U.S.A.
YAESU EUROPE B.V.
P.O. Box 75525, 1118 ZN Schiphol, The Netherlands
YAESU UK LTD.
Unit 12, Sun Valley Business Park, Winnall Close
Winchester, Hampshire, SO23 0LB, U.K.
VERTEX STANDARD HK LTD.
Unit 5, 20/F., Seaview Centre, 139-141 Hoi Bun Road,
Kwun Tong, Kowloon, Hong Kong
Summary of Contents for Yaesu VX-7R
Многодиапазонная радиостанция
VX-7R
Инструкция по эксплуатации
«КОМПАС+РАДИО»
Москва 2005 г.
Радиостанция Vertex Standard VX – 7R
4
ООО «Компас + Радио» (095) 956-13-94
Радиостанция Vertex Standard VX – 7R
5
Общее описание
VX-7R является миниатюрной радиостанцией с расширенным
диапазоном приемника, предоставляя передовые функции для
любительской радиосвязи в МВ и ДМВ диапазонах, наряду с не
имеющими себе равными возможностями мониторинга.
Небольшой размер VX-7R позволяет брать его с собой куда
угодно – в пеший поход, на катание на лыжах или на прогулку по
городу – а его функциональная гибкость предоставляет
пользователю большой спектр возможностей, благодаря которым
пользователь может наслаждаться работой. Кроме работы в
диапазонах 50, 144 и 430 МГц, VX-7R обеспечивает работу малой
мощностью 0,3Вт (QRP) в диапазоне 220 МГц, прием в
радиовещательных АМ и ЧМ диапазонах, КВ диапазонах до 16
МГц, диапазонах МВ и ДМВ телевизионного вещания,
авиационного УКВ АМ диапазона и широкого диапазона частот
коммерческих и специальных пользователей. Двойной прием
внутри диапазона (V/V и U/U) позволяет отслеживать две активных
частоты. А дополнительное устройство датчика давления позволяет
считывать показания давления с барометра и высоту при горном
альпинизме или туризме, а также знать прогноз погоды, основанный
на данных измерений.
При работе в диапазонах 50МГц, 144МГц и 430МГц с
батареями FNB-80LI чистая выходная мощность при передаче
составляет 5Вт в режиме ЧМ, а при работе в режиме АМ в
диапазоне 50МГц мощность несущей составляет 1Вт. В VX-7R
встроены оба тональных сигнальных формата, CTCSS и DCS, в дополнении к
эксклюзивной системе ARTS от Yaesu (Система автоответчика зоны связи), которая
сигнализирует пользователю о наличии в зоне связи другой радиостанции, оборудованной
ARTS – системой.
Мы поздравляем Вас с покупкой VX-7R и советуем внимательно прочесть эту
инструкцию, благодаря которой вы сможете ознакомиться со многими возможностями
новой радиостанции от Yaesu.
Будьте внимательны при эксплуатации
Радиостанция работает на частотах, которые обычно не разрешены. Для непосредственной
работы пользователю необходимо получить право на эксплуатацию любительской
радиостанции. Использование радиостанции возможно только на частотах,
предназначенных для любительских радиостанций.
ООО «Компас + Радио» (095) 956-13-94
Радиостанция Vertex Standard VX – 7R
6
ООО «Компас + Радио» (095) 956-13-94
Радиостанция Vertex Standard VX – 7R
7
Подключение и управление
Антенна
Разъем для подключения гибкой антенны (или другой антенны с 50-ти Ом импедансом).
Микрофон/динамик.
Этот миниатюрный четырехконтактный разъем обеспечивает подключение аудио
микрофона, наушников, кнопки включения передачи.
Ручка настройки
Ручка настройки служит для установки рабочей частоты, а также для выбора пунктов
меню и других настроек.
Громкость
Этот регулятор управляет уровнем громкости. Поворачивая по часовой стрелке, вы
увеличиваете уровень громкости.
Внешнее питание
Этот разъем позволяет произвести подключение к внешнему источнику питания
постоянного тока 10 — 16 Вольт. Центральный контакт имеет положительную полярность.
Микрофон
Внутренний микрофон расположен в правом нижнем углу дисплея.
Динамик
Внутренний динамик располагается непосредственно под дисплеем.
“Строб”
Строб–это индикатор, который сигнализирует о состоянии VX-7R . Вы можете вручную
устанавливать цвет строба при помощи меню.
Клавиатура
Посредством этих 17 клавиш можно выбрать наиболее важные из рабочих функций.
Функции клавиатуры детально описываются на страницах 4 и 5.
Выключатель
Удерживайте эту кнопку нажатой в течение 2 секунд для того чтобы включить /
выключить радиостанцию.
Монитор
При нажатии этой кнопки выключается функция шумоподавителя, благодаря которой
можно услышать даже самый слабый сигнал на фоне шумов.
“Нажмите для Разговора”
Нажмите для передачи, и отпустите (для приема) после того как передали сообщение.
Аксессуары и опции
Аксессуары, входящие в комплект
Аккумулятор FNB-80LI
Зарядное устройство NC-72B/C
Съемное крепление на поясной ремень
Ремешок на кисть руки
Антенна
Инструкция пользователя
Гарантийный талон
Опции, доступные для вашей VX-7R
Мягкий чехол CSC-88
ООО «Компас + Радио» (095) 956-13-94
Радиостанция Vertex Standard VX – 7R
8
Быстрое зарядное устройство (требуетNC-72B/C) CD-15A
Корпус для пальчиковых батарей (батареи в комплект не входят) FBA-23
Аккумулятор FNB-80LI
Кабель с фильтром помех E-DC-5B
Зарядное устройство NC-72B/C
Кабель постоянного тока; штепсель и шнур только E-DC-6
Адаптер микрофона CT-91
Наушник/микрофон VC-27
Громкоговоритель/Микрофон MH-57A4B
Водонепроницаемый громкоговоритель/Микрофон CMP460A
BNC-SMA Адаптер CN-3
Барометрический датчик давления SU-1
Доступность аксессуаров может меняться. Некоторые аксессуары входят в комплект в
качестве стандарта для локальных потребностей, в то время как другие могут быть не
доступны в других регионах. Проконсультируйтесь с вашим дилером для получения более
детальной информации об этом и о других новых доступных опциях. При использовании
не одобренных Yaesu аксессуаров, которые могут вызвать повреждения, гарантия не
распространяется.
Установка прилагаемой антенны
Прилагаемая антенна состоит из двух секций: «Базовая
Антенна» (используется для работы выше 50МГц), и
«Удлинитель» (используется для мониторинга на частотах
ниже 50 МГц).
Держа за нижний конец антенны, вкрутите ее до упора в
соответствующий разъем. Не прилагайте излишних усилий.
При работе в диапазоне 50МГц и более низких частотах,
отсоедините головку антенны от базовой антенны. Потом
вкрутите удлинитель в базовую антенну. VX-7R может
работать на частотах выше 50МГц, в то время как удлинитель
прикреплен к базовой антенне.
Примечание:
1.Никогда не выходите на режим передачи без антенны.
2. При установке прилагаемой антенны никогда не держите
ее за верхнюю часть. .
3. При выходе на режим передачи с использованием внешней
антенны убедитесь в том, что КСВ со стороны антенны
составляет не более 1,5. .
4. Не теряйте антенный колпачок при его снятии с базовой
станции.
Прилагаемая антенна обеспечивает качественную работу в
пределах данного диапазона. Однако для прослушивания
радиостанций средневолнового и коротковолнового диапазонов рекомендуется
подключать внешнюю (наружную) антенну.
ООО «Компас + Радио» (095) 956-13-94
Радиостанция Vertex Standard VX – 7R
9
Установка быстросъемного крепления к поясному ремню
1.Присоедените держатель к тыльной стороне VX-7R, при этом он должен точно
подходить к сделанным вырезам в отверстии, используя при этом прилагаемый винт.
Используйте только винт, поставляемый с креплением, для крепления на тыльной
стороне VX-7R!.
2.Установите быстросъемное поясное крепление на вашем поясе.
3. Для того чтобы установить VX-7R в устройство быстросъемного поясного крепления,
направьте держатель в устройство быстросъемного поясного крепления как положено, и
двигайте VX-7R до тех пор, пока не услышите щелчок (Рис. 3).
4.Для того чтобы снять VX-7R с поясного крепления, поверните VX-7R на 180 градусов,
потом вытащите VX-7R из устройства быстросъемного поясного крепления.
Установка аккумулятора FNB-80LI
FNB-80LI — это высокоэффективная литий-ионная аккумуляторная батарея,
обеспечивающая большую емкость в очень компактной упаковке. При нормальном
использовании, FNB-80LI может быть использована приблизительно 300 раз для зарядки,
после чего следует ожидать уменьшения времени работы. Если же вы используете старый
ООО «Компас + Радио» (095) 956-13-94
Радиостанция Vertex Standard VX – 7R
10
аккумулятор, который показывает уменьшение емкости, вам следует заменить его новым.
1.Установите FNB-80LI, как показано на рисунке.
2.Закройте аккумулятор на защелку, которая находится внизу радиостанции.
Если батарея ранее не использовалась, или ее заряд исчерпан, то ее можно зарядить,
подсоединив зарядное устройство NC-72B/C к гнезду EXT Постоянного Тока, как
показано на рисунке.
Дисплей покажет сообщение «идет зарядка» во время зарядки батареи. Когда зарядка
закончится, на дисплее отобразится сообщение «закончено» и индикатор Строб загорится
голубым светом.
Установка корпуса для щелочных батарей FBA-23 (дополнительно)
Дополнительный корпус для батарей FBA-23 позволяет вести мониторинг на прием,
используя при этом две щелочные батареи размером «АА». Щелочные батареи также
можно использовать в крайних случаях для передачи, 1но при этом выходная мощность
будет находиться в диапазоне 300мВ и 50мВ, а продолжительность функционирования
ООО «Компас + Радио» (095) 956-13-94
|
